表9.9.1 电力电缆支架安装质量检查表
SL-639-2013-水利水电升压变电电气设备安装单元质量评定表
水利水电SL 639-2013升压变电电气设备安装单元工程质量验收评定表(共有46个表)本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准一一升压变电电气设备安装工程》(SL 639-2013)编制。
本标准适用于大中型水电站升压变电电气设备安装工程中。
小型水电站同类设备安装工程的质量验收评定可参照执行。
《评定表》改变了原标准中质量检验项目分类。
将原标准中的保证项目”、基本项目”、主要项目”、一般项目”等统一规定为主控项目”和一般项目”两类。
贵州江河监理有限公司2016年01月17日表9.1主变压器单元工程安装质量验收评定表表 9.1.4 （续）检查意见： 主控项目共 项，其中符合本标准质量要求 项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。
年 月曰（盖章） 安装单位监理工程师（签字）年 月曰表9.1.5 （续）表9・2・4六氟化硫断路器安装单元工程（部分）质量检查表表9.3气体绝缘金属封闭开关设备（GIS ）单元工程安装质量验收评定表单元工程量 安装单位 评定日期年 月 日检验结果目 项，与本标准有微小出入的项，所占比率为 % 。
质量要求操作试验或试运行符合本标准的要求， 操作试验或试运行 出现故障，单元工程等级评定为。
施工单位自评意见（签字，加盖公章） 年 月 日安装质量检验主控项目 ______________ 项，全部符合本标准的质量要求，一般项 目 项，与本标准有微小出入的项，所占比率为 % 。
质量要求操作试验或试运行符合本标准的要求， 操作试验或试运行 出现故障，单元工程等级评定为。
监理单位意见（签字，加盖公章）注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意 见并签字。
具体要求应满足 SL 176的规定。
单位工程名称 分部工程名称 单元工程名称、部位项目编号: 日期: 分部工程名称单元工程名称安装内容安装单位外观检查质量标准检验结果检验人（签字）1到货检查1）元件、附件、备件及专用工器具齐全，无损伤变形及锈蚀；2 ）制造厂所带支架无变形、损伤、锈蚀和锌层脱落，地脚螺栓满足设计及产品技术文件要求；3 ）各连接件、附件的材质、规格、及数量符合产品技术文件要求；4）组装用螺栓、密封垫、清洁剂、润滑脂、和擦拭材料符合产品技术文件要求；5）支架及其接地引线无锈蚀、损伤23充干燥气体的运输单兀或部件1）气体六氟化硫（SF0、氮气N2、或干燥空气有检查报告，质量合格；2）其气体压力值符合产品技术文件要求瓷件及绝缘件1）瓷件无裂纹；2）绝缘件无受潮、变形、层间剥落及破损；盆式绝缘子完好，表面清洁；3）套管的金属法兰结合面平整、无外伤或铸造砂眼4母线母线及母线筒内壁平整无毛刺，各单兀母线长度符合产品技术文件要求5密度继电器及压力表经检验，并有检验报告6防爆装置防爆膜或其它防爆装置完好开、完工日期项般项目检查意见：主控项目共一般项目共项，其中符合本标准质量要求项，其中符合本标准质量要求项；项，与本标准有微小出入项。
SL水利水电升压变电电气设备安装单元质量评定表格
水利水电S L639-2013升压变电电气设备安装单元工程质量验收评定表（共有46个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——升压变电电气设备安装工程》（SL639-2013）编制。
本标准适用于大中型水电站升压变电电气设备安装工程中。
小型水电站同类设备安装工程的质量验收评定可参照执行。
《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类。
贵州江河监理有限公司2016年01月17日单元工程施工质量验收评定表索引单元工程施工质量验收评定表索引表9.1主变压器单元工程安装质量验收评定表表9.1.1主变压器安装单元工程（部分）质量检查表编号：日期：表9.1.2主变压器安装单元工程（部分）质量检查表编号：日期：表9.1.3主变压器安装单元工程（部分）质量检查表编号：日期：表9.1.4主变压器安装单元工程（部分）质量检查表编号：日期：表9.1.5主变压器安装单元工程（部分）质量检查表编号：日期：表9.2六氟化硫断路器单元工程安装质量验收评定表表9.2.1六氟化硫断路器安装单元工程（部分）质量检查表编号：日期：表9.2.2六氟化硫断路器安装单元工程（部分）质量检查表编号：日期：表9.2.3六氟化硫断路器安装单元工程（部分）质量检查表编号：日期：表9.2.4六氟化硫断路器安装单元工程（部分）质量检查表编号：日期：表9.3气体绝缘金属封闭开关设备（GIS）单元工程安装质量验收评定表表9.3.1GIS安装单元工程（部分）质量检查表编号：日期：表9.3.2GIS安装单元工程（部分）质量检查表编号：日期：表9.3.3GIS安装单元工程（部分）质量检查表编号：日期：表9.3.4GIS安装单元工程（部分）质量检查表编号：日期：表9.4隔离开关单元工程安装质量验收评定表表9.4.1隔离开关安装单元工程（部分）质量检查表编号：日期：表9.4.2隔离开关安装单元工程（部分）质量检查表编号：日期：表9.4.3隔离开关安装单元工程（部分）质量检查表编号：日期：表9.5互感器单元工程安装质量验收评定表表9.5.1互感器安装单元工程（部分）质量检查表编号：日期：。
电力设备安装调试检查表
电力设备安装调试检查表日期：[填写日期]
设备名称：[填写设备名称]
设备型号：[填写设备型号]
安装单位：[填写安装单位]
检查人员：[填写检查人员]
一、设备安装
- [ ] 设备安装位置合理，符合安全要求
- [ ] 设备安装牢固，无松动现象
- [ ] 设备与周围环境保持适当的距离，无受限情况- [ ] 设备接地良好，接地电阻符合要求
- [ ] 设备电源线路接线正确，无短路、接反等问题- [ ] 设备附属设施齐全，无遗漏或损坏
二、设备调试
- [ ] 设备供电正常，稳定运行
- [ ] 设备开关动作正常，无异常声响
- [ ] 设备指示灯显示准确，无异常闪烁
- [ ] 设备控制面板操作灵活，功能正常
- [ ] 设备运行过程中无异常震动或过热现象
三、设备检查
- [ ] 设备外观无损伤或渗漏
- [ ] 设备连接件处无漏气、漏油、漏水等情况- [ ] 设备运行过程中无异常噪音或异味
- [ ] 设备传动部分无卡顿、滑动不畅等问题- [ ] 设备安全保护装置完好有效，无失灵情况
四、备注
[填写备注内容]
五、检查结论
[填写检查结论，如通过、不通过等]
签字：________________________
日期：________________________
以上是对电力设备安装调试的检查表，如有问题或需要维修，请及时处理。
谢谢合作！
---
注意：本检查表仅供参考，具体安装调试过程中应根据实际情况进行检查和确认。
电缆支架安装工程检验批质量验收记录表格模板
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002
电缆支架安装工程检验批质量验收记录表GB50303—2002。

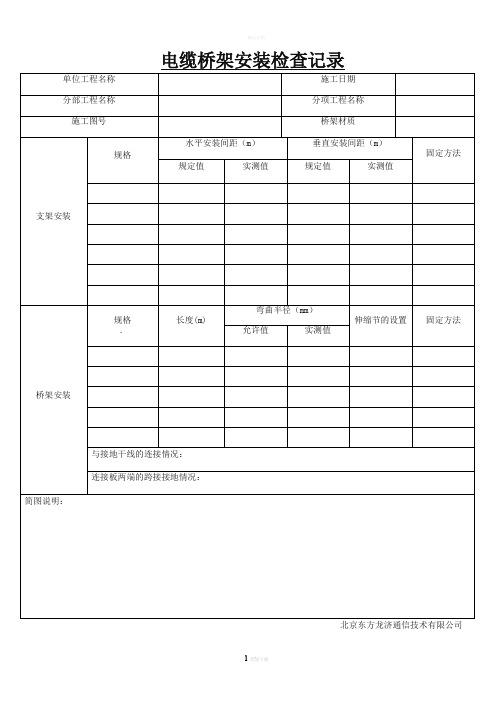

电缆桥架安装检查记录
电缆桥架安装检查记录
单位工程名称
施工日期
分部工程名称
分项工程名称
施工图号
桥架材质
支架安装
规格
水平安装间距（m）
垂直安装间距（m）
固定方法
规定值
实测值
规定值
实测值
桥架安装
Hale Waihona Puke 规格.长度(m)弯曲半径（mm）
伸缩节的设置
固定方法
允许值
实测值
与接地干线的连接情况：
连接板两端的跨接接地情况：
简图说明：
北京东方龙济通信技术有限公司
班组长:施工员:质检员:年月日
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求
电缆支架(桥架)制作及安装检验批质量验收记录
电缆支架（桥架）制作及安装检验批质量验收记录编号：
填说明：
1.本表用于检验批的质量验收，检验批的划分应符合验收范围表的规定。
2.编号由15位数字组成，自左向右分别为单位工程、子单位工程、分部工程、子分部工程、分项工程、检验批序号和流水号组成，流水号3位，其它2位。
3.“检查记录”由项目部质检员在检验批验收时根据检查情况按实填写。
4.“检查结果”由专业监理工程师在检验批验收时根据检查情况手工填写“合格”或“不合格”。
5.“验收结论”由监理工程师根据主控项目及一般项目的检查验收情况，填写“验收合格”或“验收不合格”。
验收不合格的检验批，监理项目部应签发检查整改通知单，施工项目部组织整改或返工处理后应重新进行验收，并在备注中予以记录。
6.有关验收内容如在表中的检查项目中未包含，应在备注栏进行说明。
电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表
电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表The document was prepared on January 2, 2021电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表GB50303—200260302□□60404□□说明060302060404主控项目1、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地PE或接零PEN可靠,且必须符合下列规定：1金属电缆桥架及其支架全长应不少于2处与接地PE或接零PEN干线相连接；2非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4mm2；3镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓.2、电缆敷设严禁有绞拧、销装压扁、护层断裂和表面严重划伤等缺陷.一般项目1、电缆桥架安装应符合下列规定：1直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；2电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见表；3当设计无要求时,电缆桥架水平安装的支架间距为～3m；垂直安装的支架间距不大于2m；4桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧；当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施；5电缆桥架敷设在易燃易爆气体管道和热力管道的下方,当设计元要求时,与管道的最小净距,符合表的规定；6敷设在竖井内和穿越不同防火区的桥架,按设计要求位置,有防火隔堵措施；7支架与预埋件焊接固定时,焊缝饱满；膨胀螺栓固定时,选用螺栓适配,螺栓紧固,防松零件齐全.2、桥架内电缆敷设应符合下列规定：1大于45°倾斜敷设的电缆每隔2m处设固定点；2电缆出入电缆沟、竖井、建筑物、柜盘、台处以及管子管口处等做密封处理；3电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距,不大于表的规定.3、电缆的首端、未端和分支处应设标志牌.检查数量：主控项目1与接地干线接处,全数检查,其余抽查20％,少于5处,全数检查；2抽查全长的10％一般项目抽查10％,少于5处,全数检查. 检验方法：见本规范第条.判定：应检数量全部符合本规范规定判为合格.。
表9.9.3 终端头和电缆接头的制作质量检查表
2
相色标志
电缆终端上有明显的相色标志，且与系统的相位一致
检查意见：
主控项目共项，其中符合SL639-2013质量要求项。
一般项目共项，其中符合SL639-2013质量要求项，与SL639-2013有微小出入项。
安装单位
评定人
（签字）
年月日
监理工程和电缆接头的制作质量检查表
编号：
分部工程名称
单位工程名称
安装内容
安装单位
开、完工日期
项次
检验项目
质量要求
检验结果
检验人（签字）
主控项目
1
终端头和电缆接头制作
应符合GB50168的规定及产品技术文件要求
2
线芯连接
电缆线芯连接金具为符合标准的连接管和接线端子，连接管和接线端子内径应与电缆线芯匹配，截面宜为线芯截面的1.2～1.5倍
3
电缆接地线
（1）接地线为铜绞线或镀锡铜编织线；
（2）截面120mm2及以下的电缆，接地线截面不小于16mm2；截面150mm2及以上的电缆，接地线截面不小于25mm2；
（3）110kV及以上的电缆，接地线截面面积符合设计文件要求
一般项目
1
终端头和电缆接头的一般检查
（1）型式、规格应与电缆类型要求一致；
零星电缆支架安装检验批质量验收表
机组性质：工程编号：Ⅳ-02-04-01-03-003
分项工程名称
电缆桥架安装
工序
检验项目
性质
单位
质量标准
检验结果
结论
检查
外观
完好
型号、规格
符合设计
安装
支架间距
水平敷设
电缆
m
0.4～0.8
0.6,0.5,0.5,0.8,0.6,0.5,0
.8,0.6,0.5,0.8
接地
符合本规程3.8节的规定
验收结论:
监理单位：
年 月 日
验收单位签字
施工单位
年 月 日
设计单位
年 月 日
制造单位年 月Leabharlann 日总承包单位年 月 日
监理单位
年 月 日
建设单位
年 月 日
汇线槽及保护管
m
＜2
1,0,0,0,0,0,0,1,1,1
垂直敷设
电缆
m
0.8～1.2
1,1,1,1,1,1,1,1,1,1
汇线槽及保护管
m
＜2
0,1,1,0,0,0,0,0,0,0
固定
主控
牢固，工艺美观
油漆
均匀、完好、美观
焊接
符合《电力建设施工质量验收规程 第5部分：焊接》DL/T 5210.5规定
【2024版】电缆线路单元工程安装质量验收评定表
主控工程
1
电缆线芯对地或对金属屏蔽层和各线芯间绝缘电阻
应符合GB 50150的规定
2
直流耐压试验及泄漏电流测量
应符合GB 50150的规定
3
交流耐压试验
橡塑电缆交流耐压标准应符合表14.2.5-2的规定
4
相位检测
两端相位一致并与电网相位相符合
5
交流互联系统试验
应符合GB 50150的规定
3〕敷设预埋管道过沉降缝或伸缩缝需做过缝处理；
4〕与电缆管敷设相关的防火符合专项设计文件要求
检查意见：
主控工程共项，其中符合本标准质量要求项；
一般工程共项，其中符合本标准质量要求项，与本标准有微小出入项。
安装单位
〔盖章〕
年月日
监理工程师
〔签字〕
年月日
表8.11.3电缆线路安装单元工程〔局部〕质量检查表
4〕直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，有明显的方位或标桩
表8.11.4〔续〕
分部工程名称
单元工程名称
安装部位
安装单位
开、完工日期
项目
质量标准
检验结果
检验人〔签字〕
35
kV以
下
电
力
电
缆
敷
设
检
查
一般工程
3
管道内
敷设
1〕钢制爱护管内敷设的变流单芯电缆，三相电缆应共穿一管；
3〕直埋电缆接头盒的金属外壳及金属护套防腐符合设计文件要求；
4〕电缆终端头和接线成型后密封良好、无渗漏、电缆两端终端头各相相位一致；
5〕电缆终端头和接头的金属部件涂层完好、相色正确
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电缆支架安装质量检查表
编号：
分部工程名称
单位工程名称
安装内容
安装单位
开、完工日期
项次
检验项目
质量要求
检验结果
检验人（签字）
主控项目
1
支架层间距离
符合设计文件要求，当无设计要求时，支架层间距离可采用表I-11的规定，且层间净距不小于2倍电缆外径加50mm
2
钢结构竖井
竖井垂直偏差小于其长度的0.2%，对角线的偏差小于对角线长度的0.5%；支架横撑的水平误差小于其宽度的0.2%
一般项目共项，其中符合SL639-2013质量要求项，与SL639-2013有微小出入项。
安装单位
评定人
（签字）
年月日
监理工程师
（签字）
年月日
3
接地
金属电缆支架全长均接地良好
一般项目
1
电缆支架加工
（1）电缆支架平直，无明显扭曲，切口无卷边、毛ቤተ መጻሕፍቲ ባይዱ；
（2）支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于5mm；
（3）金属电缆支架防腐符合设计文件要求
2
电缆支架安装
（1）电缆支架安装牢固；
（2）各支架的同层横档水平一致，高低偏差不大于5mm；
（3）托架、支吊架沿桥架走向左右偏差不大于10mm；
（4）支架与电缆沟或建筑物的坡度相同；
（5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB50168的规定；
（6）支架防火符合设计文件要求
检查意见：
主控项目共项，其中符合SL639-2013质量要求项。
