推拉力测试操作指引
5.3.1将推拉力仪如图1固定在测试架上Байду номын сангаас并装上推力测试头，打开电源，设置显示使其合符实验要求。
5.3.2将被测样品如图4所示，挂在挂钩上，，然后转动螺丝杆，达到实验要求数值后停止保持5-10秒松开。
5.3.3按《试验作业标准》中要求检验被测样品，并将检验结果记录在《QA成品检验报告》中。
5.2.1将推拉力仪如图1固定在测试架上，并装上推力测试头，打开电源，设置显示使其合符实验要求。
5.2.2将被测样品装在辅助工装上，放置在测试架底部工作台面上，然后转动螺丝杆如图2，达到实验要求数值后停止保持5秒松开。
5.2.3按《试验作业标准》中要求检验被测样品，并将检验结果记录在《QA成品检验报告》中。
5.4压力压强实验步骤按《试验作业标准》中执行。
5.5当实验完备后将设备擦拭干净，放入盒中，此仪器是电子产品，电力不够时应按产品说明书中要求及时充电。
6．0相关文件
《试验作业标准》
7．0相关表格
《QA成品检验报告》
8．0附录无
推拉力测试操作指引
1．0目的
规范实验人员提供作业步骤，确保实验结果的准确性，并使实验设备得到维护。
2．0范围
适用于公司所有产品的推力实验，拉力实验，压力压强实验。
3．0职责
3．1品管部实验员按此指引作业和保养；
3．2品管部主管负责督导下属执行。
4．0定义
无
5．0工作内容
5.1推拉力测试仪
5.2推力实验步骤
推拉力计操作规程
推拉力计操作规程引言概述：推拉力计是一种用于测量物体推拉力的仪器，广泛应用于工业领域。
正确操作推拉力计对于确保测量结果的准确性至关重要。
本文将详细介绍推拉力计的操作规程，包括仪器准备、测量前的准备工作、测量过程、数据记录与分析、以及仪器的保养与维护。
正文内容：1. 仪器准备1.1 选择合适的推拉力计：根据需要测量的力的范围和精度要求，选择合适的推拉力计。
1.2 检查仪器完整性：确保推拉力计的各个部件完好无损，如传感器、显示屏、电源等。
1.3 校准仪器：使用合适的校准装置对推拉力计进行校准，以确保测量结果的准确性。
2. 测量前的准备工作2.1 环境准备：选择一个稳定、平整的工作台面，确保测量环境无明显的震动和干扰。
2.2 仪器连接：将推拉力计与电源和数据采集设备连接，确保连接稳固可靠。
2.3 预热时间：根据推拉力计的使用说明，给予足够的预热时间，以确保仪器处于稳定工作状态。
3. 测量过程3.1 定位物体：将待测物体正确放置在推拉力计的测试平台上，确保物体与仪器接触牢固。
3.2 施加力：根据需要施加推力或拉力，确保施加力的方向与仪器的测量范围一致。
3.3 稳定测量：在施加力后，等待推拉力计的测量结果稳定下来，记录测量值。
4. 数据记录与分析4.1 记录测量值：将测量结果记录下来，包括施加的力值、测量时间等相关信息。
4.2 数据分析：根据需要，对测量结果进行数据分析，如计算平均值、标准差等统计指标。
4.3 结果解释：根据测量结果，结合实际需求进行结果解释，如力的大小、稳定性等。
5. 仪器的保养与维护5.1 清洁仪器：定期清洁推拉力计的外部表面，确保仪器无尘、无污染。
5.2 保护仪器：避免推拉力计受到剧烈撞击或震动，防止仪器损坏。
5.3 定期维护：根据推拉力计的使用说明，进行定期的维护工作，如更换传感器、校准仪器等。
总结：推拉力计是一种重要的测量工具，在使用过程中需要遵循一定的操作规程。
本文从仪器准备、测量前的准备工作、测量过程、数据记录与分析、以及仪器的保养与维护等五个方面进行了详细阐述。
推拉力计操作规程
推拉力计操作规程推拉力计是一种广泛应用于工程、建筑、制造以及科学研究领域的测量设备。
正确的操作规程对于保证测试结果的准确性以及设备的安全使用十分重要。
下面将介绍推拉力计的操作规程，以确保使用者能正确操作该设备。
1.设备准备1.2检查设备的电源是否正常，需要确保电池或电源线连接正常并具有足够的电量。
1.3检查设备的仪表刻度是否清晰可见，如果刻度不清晰应及时更换或修复。
1.4确保设备的固定装置稳固可靠，安装到预定的工作台面上。
2.测量前的准备工作2.1根据实际需要选择适当的测量范围，根据实际工作环境和被测试物体确定需要的推拉力计型号。
2.2检查仪表的校准日期，如果已经过期需要及时进行校准。
2.3检查测试环境和工作台面是否平整稳固，避免干扰和误差。
3.测量操作步骤3.1打开推拉力计的电源开关，确保设备能正常工作。
3.2将被测物体与推拉力计连接，确保连接处牢固可靠，避免松动或脱落。
3.3逐渐增加推拉力，使被测物体受到相应的力作用。
需注意各个测量点上的施力均匀，避免局部过大或过小的力导致不准确的测量结果。
3.4读取推拉力计的测量结果，并记录下来。
如果使用电子推拉力计，可以直接在仪表上面读取结果；如果使用机械推拉力计，可以通过刻度读出结果。
3.5力施加完毕后，逐渐减小推拉力，直到不施加力为止。
3.6断开推拉力计与被测物体之间的连接，确保操作安全。
4.操作注意事项4.1在测量前，应仔细阅读设备的操作手册，了解设备的性能和特点。
4.2在操作过程中，应注意自身安全，避免发生意外事故。
4.3操作过程中，应注意力的均匀施加，避免造成物体的变形或破坏。
4.4在读取结果时，应仔细观察并避免误差，确保结果的准确性。
4.5操作完毕后，及时关闭设备的电源开关，确保设备的安全。
推力测试操作指引WI-SOP-0036
1.0设备材料与工具
测试夹具推拉力计
2.0作业步骤
2.1将已过回焊炉的红胶板或锡膏板放在夹具上；
2.2将已清零的推力测试仪测力头与元件平斜30度,然后缓慢加力,向元件推动,要求：
2.2.1所有红胶制程的元件推力大于2kg（特别要求除外）；
F> 2KG
2.2.2所有锡膏制程的元件推力大于3kg.(特殊元件除外,如LED)；
2.2.3每测试一次将测试结果填入<<推力测试记录表>>；
2.2.4每测一次元件必须检查推力测试仪是否清零；
2.3在SMT生产线上，每种红胶或锡膏制程的MODEL每小时至少抽测5~10pcs
3.0注意事项（CAUTION）
3.1锡膏制程推力测试主要对象为:靠近板边.轻微偏位.焊点不光泽.锡量不够饱满的
零件等；
3.2红胶制程推力测试主要对象为:靠近板边.轻微偏位及较厚的零件等；
3.3当不合格率超出3%时,须通知相关人员改善；
3.4操作时要戴静电带及手套。
制表：审核：批准。
推拉力计操作规程
推拉力计操作规程一、引言推拉力计是一种用于测量物体受到的推力和拉力的仪器。
本操作规程旨在指导用户正确操作推拉力计，确保测量结果准确可靠。
二、设备准备1. 确保推拉力计处于正常工作状态。
检查仪器外观，确认无明显损坏或松动的部件。
2. 接通电源并确保电源电压与推拉力计要求的电源电压相匹配。
3. 将推拉力计放置在平稳的工作台面上，确保仪器稳定。
三、操作步骤1. 打开推拉力计电源开关，待仪器启动完成后，进入待机状态。
2. 按下零位调整按钮，将推拉力计归零。
确保没有外力作用在推拉力计上。
3. 将待测物体安装在推拉力计的夹持装置上，并确保夹持装置牢固可靠。
4. 按下开始按钮，推拉力计开始测量。
测量过程中，应保持待测物体处于稳定状态，避免外力干扰。
5. 等待测量结果稳定后，记录显示屏上的数值，并进行必要的单位换算。
6. 结束测量后，按下停止按钮，推拉力计停止测量，并返回待机状态。
7. 关闭推拉力计电源开关，断开电源。
四、注意事项1. 在操作推拉力计之前，必须熟悉仪器的使用说明书，并按照说明书的要求进行操作。
2. 在测量过程中，应注意避免外界干扰，如风力、振动等。
3. 推拉力计的夹持装置应根据待测物体的特点进行调整，确保夹持牢固可靠。
4. 如需进行多次测量，应等待推拉力计恢复到稳定状态后再进行下一次测量。
5. 推拉力计应定期进行校准，以确保测量结果的准确性。
6. 使用过程中如发现异常情况或故障，应立即停止使用，并联系维修人员进行检修。
五、维护保养1. 每次使用结束后，应将推拉力计清洁干净，并存放在干燥、通风的地方。
2. 定期检查推拉力计的各个部件是否正常，如有损坏或松动的部件，应及时更换或修复。
3. 推拉力计的电源线应定期检查，如有损坏或老化，应及时更换。
4. 推拉力计在长时间不使用时，应断开电源，并存放在适宜的温度和湿度条件下。
六、安全注意事项1. 在使用推拉力计时，应注意个人安全，避免触碰仪器的活动部件。
2. 在操作推拉力计时，应佩戴适当的防护手套和眼镜，以防止意外伤害。

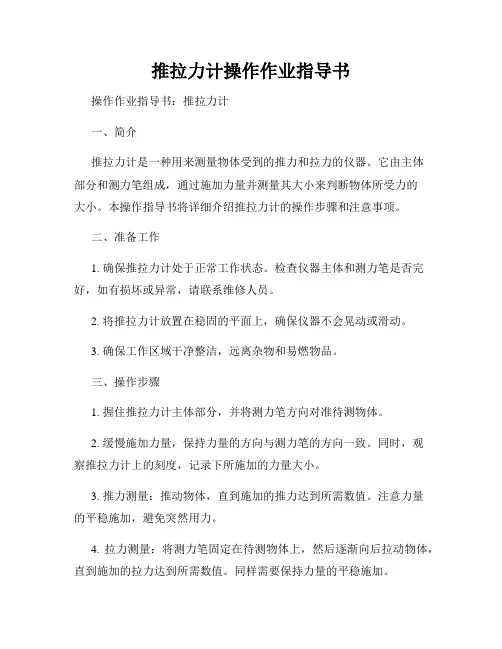

推拉力计操作作业指导书
推拉力计操作作业指导书操作作业指导书：推拉力计一、简介推拉力计是一种用来测量物体受到的推力和拉力的仪器。
它由主体部分和测力笔组成，通过施加力量并测量其大小来判断物体所受力的大小。
本操作指导书将详细介绍推拉力计的操作步骤和注意事项。
二、准备工作1. 确保推拉力计处于正常工作状态。
检查仪器主体和测力笔是否完好，如有损坏或异常，请联系维修人员。
2. 将推拉力计放置在稳固的平面上，确保仪器不会晃动或滑动。
3. 确保工作区域干净整洁，远离杂物和易燃物品。
三、操作步骤1. 握住推拉力计主体部分，并将测力笔方向对准待测物体。
2. 缓慢施加力量，保持力量的方向与测力笔的方向一致。
同时，观察推拉力计上的刻度，记录下所施加的力量大小。
3. 推力测量：推动物体，直到施加的推力达到所需数值。
注意力量的平稳施加，避免突然用力。
4. 拉力测量：将测力笔固定在待测物体上，然后逐渐向后拉动物体，直到施加的拉力达到所需数值。
同样需要保持力量的平稳施加。
四、注意事项1. 操作时要保持稳定的姿势，避免身体晃动对测量结果产生影响。
2. 施加力量时要平稳持续，避免猛力或突然改变力量的方向。
3. 在测量过程中要注意力量的大小，避免超出推拉力计的测量范围。
4. 若在操作过程中出现测力笔或主体部分松动或脱落的情况，应立即停止使用，并及时联系维修人员进行修复。
5. 操作结束后，将推拉力计放置在安全的位置，并做好清洁和维护工作。
五、常见问题及解决方法1. 为什么推拉力计的测量结果不准确？可能是由于推拉力计受到外界干扰，比如地面不平或操作者姿势不正确。
应尽量选择平整的工作区域进行测量，并保持正确的操作姿势。
2. 推拉力计是否需要定期检修？是的，推拉力计作为一种精密仪器，需要定期进行维护和校准。
请按照推拉力计的说明书上的要求参考操作人员进行维修和校准工作。
六、总结本操作指导书介绍了推拉力计的操作步骤和注意事项。
在使用推拉力计时，操作者应注意力量的平稳施加和正确的姿势，以确保测量结果的准确性。

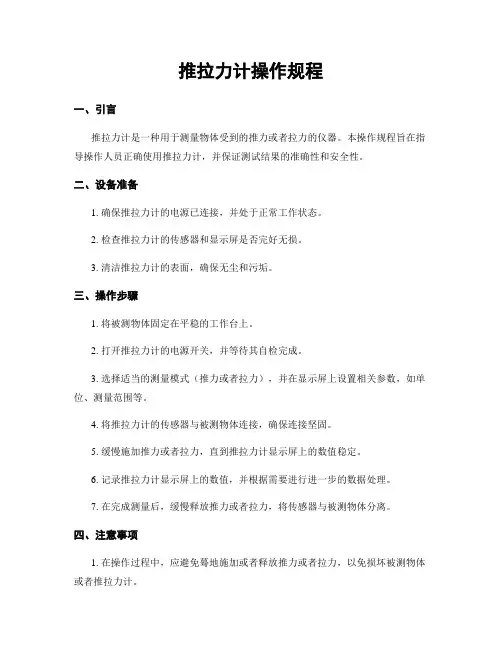

推拉力计操作规程
推拉力计操作规程一、引言推拉力计是一种用于测量物体受到的推力或者拉力的仪器。
本操作规程旨在指导操作人员正确使用推拉力计，并保证测试结果的准确性和安全性。
二、设备准备1. 确保推拉力计的电源已连接，并处于正常工作状态。
2. 检查推拉力计的传感器和显示屏是否完好无损。
3. 清洁推拉力计的表面，确保无尘和污垢。
三、操作步骤1. 将被测物体固定在平稳的工作台上。
2. 打开推拉力计的电源开关，并等待其自检完成。
3. 选择适当的测量模式（推力或者拉力），并在显示屏上设置相关参数，如单位、测量范围等。
4. 将推拉力计的传感器与被测物体连接，确保连接坚固。
5. 缓慢施加推力或者拉力，直到推拉力计显示屏上的数值稳定。
6. 记录推拉力计显示屏上的数值，并根据需要进行进一步的数据处理。
7. 在完成测量后，缓慢释放推力或者拉力，将传感器与被测物体分离。
四、注意事项1. 在操作过程中，应避免蓦地施加或者释放推力或者拉力，以免损坏被测物体或者推拉力计。
2. 推拉力计应放置在干燥、清洁的环境中，避免与水、油或者化学物质接触。
3. 定期检查推拉力计的传感器和连接线是否损坏，如有损坏应及时更换。
4. 在使用推拉力计之前，应进行校准操作，确保其测量结果的准确性。
5. 操作人员应穿戴适当的个人防护装备，如手套和护目镜，以防意外伤害。
五、故障排除1. 如果推拉力计无法正常启动，请检查电源连接是否松动或者电池是否已耗尽。
2. 如果推拉力计显示屏上的数值不稳定或者异常，请检查传感器连接是否坚固或者是否受到外界干扰。
3. 如果推拉力计的测量结果与实际情况不符，请进行校准操作或者联系技术支持人员进行故障排查。
六、维护保养1. 定期清洁推拉力计的表面，以保持其外观整洁。
2. 定期检查推拉力计的电源线和传感器连接线是否损坏，如有损坏应及时更换。
3. 定期进行校准操作，以确保推拉力计的测量结果准确可靠。
4. 在长期不使用推拉力计时，应将其存放在干燥、清洁的环境中，并拔掉电源线。
推拉力计操作规程
推拉力计操作规程标题：推拉力计操作规程引言概述：推拉力计是一种用于测量物体推拉力的仪器，广泛应用于工程、科学实验以及质量控制等领域。
正确操作推拉力计是保证测量结果准确性和安全性的关键。
本文将详细介绍推拉力计的操作规程，包括仪器准备、操作步骤、注意事项等。
正文内容：1. 仪器准备1.1 选择合适的推拉力计：根据需要测量的力量范围和精度要求，选择合适的推拉力计。
1.2 安装推拉力计：将推拉力计固定在测试平台或支架上，确保仪器稳定可靠。
2. 操作步骤2.1 校准推拉力计：在进行测量之前，进行推拉力计的校准，确保其准确性。
2.2 准备测试样品：根据实际需求，准备待测物体，并确保其与推拉力计的连接牢固。
2.3 施加力量：根据需要，推动或拉动待测物体，同时观察推拉力计的指示值。
2.4 记录测量结果：在施加力量的同时，记录推拉力计的指示值，并进行适当的单位转换。
2.5 多次测量取平均值：为了提高测量的准确性，进行多次测量，并计算其平均值。
3. 注意事项3.1 避免超过推拉力计的额定范围：在进行测量时，确保施加的力量不超过推拉力计的额定范围，以免损坏仪器。
3.2 注意力的方向：在施加力量时，确保力的方向与推拉力计的测量范围相符。
3.3 避免震动和冲击：在测量过程中，避免推拉力计受到震动和冲击，以免影响测量结果的准确性。
3.4 定期校准推拉力计：推拉力计的准确性会随时间而变化，因此定期进行校准是必要的。
总结：在使用推拉力计进行测量时，仪器的准备、操作步骤和注意事项都是至关重要的。
正确的操作规程可以保证测量结果的准确性和安全性。
因此，选择合适的推拉力计、进行校准、准备测试样品、施加力量并记录测量结果，并遵守注意事项，是正确操作推拉力计的关键。
通过遵循这些规程，可以确保推拉力计的有效使用，并获得准确可靠的测量结果。
推拉力计操作规程
推拉力计操作规程一、引言推拉力计是一种用于测量物体的推力或拉力的仪器。
本操作规程旨在确保推拉力计的正确使用和操作，并提供相应的安全措施。
二、设备准备1. 确保推拉力计处于正常工作状态，检查其外观是否完好，如有损坏应及时报修或更换。
2. 检查推拉力计的电源，确保电量充足。
3. 准备好适当的测试夹具或附件，以便固定被测物体。
三、操作步骤1. 将推拉力计插入电源插座，并打开电源开关。
2. 按照推拉力计的说明书，选择合适的测量模式和单位。
3. 将被测物体固定在测试夹具上，确保其与推拉力计连接牢固。
4. 慢慢施加推力或拉力，观察推拉力计显示屏上的数值，并记录下来。
5. 如果需要连续测量，可以按照需要重复步骤4。
6. 测量完成后，将推拉力计从电源插座上拔出，并关闭电源开关。
四、安全注意事项1. 在操作推拉力计时，应穿戴适当的个人防护装备，如手套和护目镜，以防止意外伤害。
2. 在使用推拉力计时，应避免将其暴露在过高的温度或湿度环境中，以免影响其正常工作。
3. 使用推拉力计时，应避免将其接触到任何尖锐物体，以免损坏传感器或显示屏。
4. 在测量过程中，应注意避免过大的推力或拉力，以免超过推拉力计的额定范围，导致测量不准确或设备损坏。
5. 在操作推拉力计时，应遵守相关的安全操作规程，确保人身安全和设备的正常使用。
五、维护保养1. 定期清洁推拉力计的外观，并确保其无尘、无污物。
2. 定期检查推拉力计的电源线和连接线是否损坏，如有损坏应及时更换。
3. 定期校准推拉力计，以确保其测量结果的准确性。
4. 如发现推拉力计存在故障或异常情况，应立即停止使用，并联系专业人员进行检修或维修。
六、故障排除1. 如果推拉力计无法正常启动或显示异常，首先检查电源是否连接正常，电量是否充足。
2. 如果推拉力计的测量结果不准确，可以尝试重新校准或更换传感器。
3. 如果以上方法无法解决问题，应联系推拉力计的供应商或专业维修人员进行进一步排查和修复。
推拉力计操作指导书
5.推拉力计固定在座架上。
6.将推拉力计的测量头或拉勾对准产品的测量点；
7.把归零按钮调到“H”位置，使之自动记停；
8.然后慢慢施加力量，直到产品破损或断裂；
9.查看并记录下表针读数，按下归零按钮使表针归零；
备注：本仪器具有“推”、“拉”两种功能。“Push”表示推，“Pull”表示拉。
推拉力计操作指导书
编号
OGFE-Lab004
版次A-1页次来自1/1页生效日期：2012.8.16
推拉力计操作指导书
仪器名称
推拉力计
仪器自编号
S00
一、操作（测
试）要领
本仪器用于进行推力拉力测试
1.测试前需先估计测量产品的承受力；
2.确保产品承受力不超过推拉力计的最大量程；
3.测试推力的时候，选择并安装合适的测量头；
注意事项
1.每次测试，须将表针归零。
2.保存时候，须将归零按钮调回“F”位置。
说明：
产品要满足功能和外观的要求方为合格。
1.借用仪器时说明用途、使用地点并征得保管人许可后，在《量测仪器领用登记表》
签名方可领走.
2.需超预定时间借用，须及时联系仪器保管人，并在《量测仪器领用登记表》中签字.
3.从借出测试室到归还时验收合格这期间，领用人对该仪器负全部责任.
保管负责人：
保管日期：
核准
审核
拟制
日期
日期
日期
009推拉力计操作指导书(导线)
ST
具体操作
注意事项
测试周期：每月保证试验测试 试验数量：10PCS/次
1 2 3
【测前准备】 -准备即将进行拉拔力测试的导线样品.数量：10PCS -根据样品的测试要求，推拉力计更换使用对应的固定夹具. 【测量方法】 -将测试产品装入固定治具内，单独将蓝/红色导线装入夹线治具内,保持产品与导 线成一条直线，并锁紧固定导线螺丝； -按下推拉力计“复位”键，使指针复位. -旋动拉拔端移动旋钮，使固定座与固定夹反方向均速移动，直到将导线拉断，表 盘指针停留的位置即该引线的最大拉力， -记录具体的拉力值 【完 毕】 -取下固定夹具，按下指针“复位”键后将推拉力计移回原位,并将桌面5S清理.
1.必须待固定夹将引线夹 稳后才能按下推拉力计 的表针复位键.
NAME 设备名
推拉力计操作指导书
MODEL 机种名
全机种共用
Number 设备编号
D120050005
Page
1
农天浩
7.21
制作
确认
承认
1
2
3
4
5
6
6
5
固定导线
拉拔
读数
样品准备
固定夹更换
文件编号:XQM-IQC-009
制作日期：2012.07.21
