MES-2电工教学实验台使用说明书
MCL-II 电力电子技术及电工技术 实验台说明书
MEL—13 组件。 （4）EEL-10 继电控制挂箱
4
二 MCL 系列主控台及挂箱介绍和使用说明
主控台 MCL-II(A):
主控屏(A)：主要为整个实验台提供可调三相交流电源;交直流电压电流检 测仪表;直流励磁电源;变压器绕组等主要由(1)交流电压表;电流表; 功率和功 率因数表（2）报警复位按钮；（3）仪表开关；（4）直流电压表；电流表；（5） 量程选择键；（6）三相电压表*3, 可指示实验台输入的电压和交流电源输出的 线电压，通过指针表旁边的开关切换。当开关拨向“电网电压”时，三相电压 表指示为电网输入到主控制屏的三相电压值；当开关拨向“调压输出”时，电 压表指示三相输出可变电压值；（7）电源切断按钮: 按下此按钮开关，绿灯灭 红灯亮，表明三相交流电源 U、V、W 无电压输出；（8）电源接通钥匙；电源钥 匙开关。当钥匙开关转向“开”的位置，带红色按钮指示灯亮，电源控制屏接 通电网。（9）三相电源调压器手柄三相调压器的容量为 1.5KVA，线电压 0~430V 连续可调，为了保证实验者的实验，电网与三相调压器之间接有隔离变压器或 漏电保护器。三相调压器可调节单相或三相电压输出。当沿逆时针旋到底输出 电压最小，改变旋钮位置，即可调节输出交流电源电压的大小；（10）电源启
号和过电流逻辑信号等。
电流互感器的输出接至输入 TA1，TA2，TA3，反映电流大小的信号经三相桥
式整流电路整流后加至 9R1、9R2、VD7 及 RP1、9R3、9R20 组成的各支路上，其
中：
a．9R2 与 VD7 并联后再与 9R1 串联，在其中点取零电流检测信号。
b．将 RP1 的可动触点输出作为电流反馈信号，反馈强度由 RP1 进行调节。
电工实验台及常用电工仪表的正确使用
电工实验台及常用电工仪表的正确使用一、实验目的1．熟悉实验台上各类电源及各类测量仪表的布局和使用方法。
2．掌握指针式电压表、电流表内阻的测量方法。
3．熟悉电工仪表测量误差的计算方法。
二、电工实验台电工实验台主要由交直流电源、交直流仪表、信号源及各种方便的接插件组成，如图1-1所示。
图1—1 电工实验台1. 电工实验台的开关机开机分三步：铡刀开关开—钥匙开关开—按下启动阀。
（见图1-2）关机分五步：交流电压调零—关闭所用仪表电源开关—按下停止阀—钥匙开关关—铡刀开关关。
2. 认识仪表及仪器电工实验台上共有8块仪表：二块交流电压表、二块交流电流表、二块交流功率表、一块直流电压表及一块直流电流表，认识并能正确使用这些仪表是进行电工电子技术实验的必备条件。
实验台上仪器及仪表如果使用不当，实验台上的对大家的错误操作发出警报，按下复位键消除。
图1-2 开关电源 图1-3 交流电源 图1-4 直流电压源3．电源与电表的连接电工实验台上配备有交直流电源，部分电源面板如图1-3、图1-4、图1-5所示。
图1-5直流电流源 图1-6直流电压源与直流电压表 图1-7直流电流源与直流电流表直流电压源与直流电压表的正确连接如图1-6所示：双路直流电压源，相互独立，互不干扰，电压源不允许短路。
自己动手调出U A = 7.5V,U B = 10V ，然后用电表测量电源输出大小，看看误差大小。
直流电流源与直流电流表的正确连接如图1-7所示：电流源的输出端不允许开路，要么接负载，要么短路，短路时，调节旋钮显示器不发生变化。
自己动手调出A I 1mA,12mA,300mA交流电压源与交流电压表的正确连接如图1-8所示：认识三相调压器，三相交流电的线、相电压的调节。
自己动手调出交流相电压U=380V 。
在用电表测量过程中，要正确选择量程，尤其是先测小电流、后测大电流要注意如下几点：(1)调节输出细调使仪表指示为零；(2)换量程档位；(3)电表插笔选择插座要正确；(4)输出粗调换档(5)正确读出你测量的电流图 1-8交流电压源与交流电压表三、常用电工仪表的正确使用1. 万用表机械万用表（指针仪表）如图1-9所示：不能直接读数，需要量程转换，极性接反时，指针会打弯。

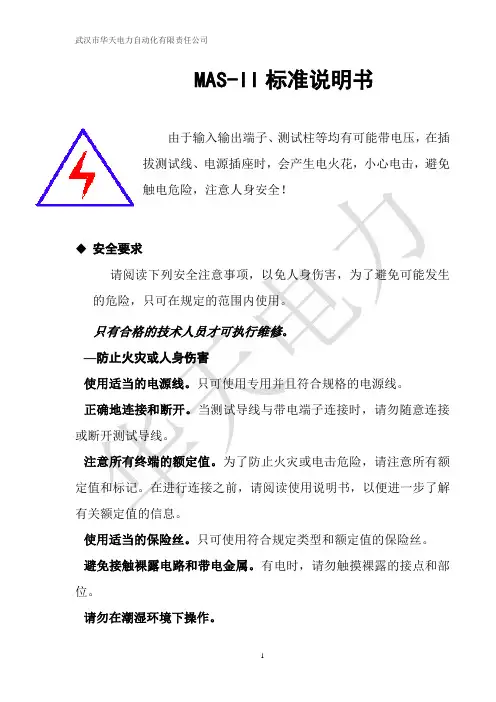

MAS-II标准说明书
MAS-II标准说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
MAS-II数字微安表用于测量直流泄漏电流或电导电流值、精度高、量程宽、读数直观，数字显示，使用方便。
抗冲击，过量程自动保护，有极性显示。
量程：0～1.999mA(MAS-Ⅰ型)0～3.99mA(MAS-Ⅱ型)精度：1.0%,数字显示电源：DC9V（叠加电池一节）外形：Ф110×60结构:微安表外壳采用不锈钢钟面圆盒形,测量结果在仪表正面显示,仪表上部设有屏蔽插座并配有测量电缆作为输出。
仪表下部设有接头作为测量输入。
电池装在盒内，并设有电源开关。
注意事项：（1）可用于高压和地电位测量。
（2）测量线不宜过长，以免影响测量准确和安全。
（3）仪表处在高压连接时必须牢固拧紧，以免跌落。
（4）测量完毕请注意用放电棒进行放电。
电工电子实验台操作规程
电工电子实验台操作规程1. 引言本文档旨在规范电工电子实验台的操作流程，确保实验台的安全使用和有效性。
准确而规范的操作有助于提高实验效果和保护实验员的人身安全。
2. 实验台设备电工电子实验台包括以下设备：•电源供应器•变压器•示波器•万用表•电流表•变频器•指示灯•接地线•电阻箱•电容箱•电感箱3. 实验台基本操作规程3.1. 实验准备1.检查所有设备的连接是否牢固，确保电源供应器的插头与插座连接可靠。
2.确保所有开关都是关闭的状态。
3.确保实验台周围没有杂物，保持整洁。
3.2. 开机与关闭1.先打开电源供应器的总开关。
2.按照实验要求调整电源供应器的电压和电流。
3.对于需要使用变频器的实验，打开变频器的开关。
4.启动相应的设备，根据需要调整其参数。
5.实验结束后，先关闭各设备的开关，再关闭电源供应器的总开关。
3.3. 测量与调试1.使用万用表、电流表或其他测量仪器进行电压、电流、电阻等参数的检测，确保安全范围内。
2.使用示波器观察电路中的波形，判断电路是否正常工作。
3.根据实验要求，进行电阻、电容和电感的调试，调整相关参数以达到预期效果。
3.4. 安全操作1.在进行任何操作之前，确保所有设备的电源供应已经关闭。
2.遵守操作仪器设备的规范和说明书，不随意更改设备参数。
3.不超过设备的额定电流和电压值，以免造成设备损坏或触电危险。
4.所有实验操作都应在干燥、通风良好的环境中进行，避免接触水源和潮湿环境。
5.不将金属物体接触到实验线路上，以防触电或短路。
3.5. 故障处理1.凡是发现设备故障或异常情况，应立即将设备断开电源并通知实验室管理员或相关工作人员。
2.通过观察、检查和排除方法，定位故障位置，并按照维修流程进行修复。
4. 实验台维护1.定期检查电源供应器、变压器、示波器等设备的连接，并确保连接牢固。
2.定期清洁设备表面，防止积灰影响仪器的正常工作。
3.定期检查实验台上的接地线，确保接地良好。
4.定期校准仪器，保证测量结果的准确性。
实验台使用说明书
目录一、适用范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１二、技术条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１三、产品特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１四、实验台总体布局．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１五、主要部件说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2六、上电操作步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13七、断电操作步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13八、注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13九、简易故障维修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14一、适用范围本实验装置主要依据《电机学》、《电机及电力拖动》和《工厂电气控制设备》等课程实验大纲的要求，同时也参考了近几年有关院校使用的电机及拖动实验教材的要求而研制。
因此该实验装置基本能满足各有关院校电机、电气技术实验设备的新建和改造。
二、技术条件1、整机容量： 1.5kVA2、尺寸：160cm×75cm×150cm3、重量：450kg4、工作电源：~3N/380V/50Hz/3A三、产品特点a) 测量仪表采用指针式和数字式相结合，保护功能齐全。
MES操作说明书
登录MES系统 选择生产报表选项 输入生产日期和生产线
点击生成按钮 预览生产报表 保存或打印生产报表
Prt Five
定期检查数据发现错误及时 更正
确保输入数据的准确性
避免重复输入数据确保数据 唯一性
定期备份数据防止数据丢失
确保系统密码安 全定期更换密码
避免使用公共网 络进行系统操作 防止数据泄露
训
培训时间：每 周一至周五上 午9:00-12:00 下午14:00-
17:00
培训周期：一 个月
考核方式：理 论考试、实操 考试、综合评
价
考核时间：培 训结束后一周
内进行考核ຫໍສະໝຸດ 考核内容：MES系统操作技能、理论知识、实际应用能力 等
考核方式：笔试、上机操作、案例分析、现场演示等
考核标准：根据考核内容设定评分标准满分100分及格线 为60分
生产调度不精确：可能导致生产成本增加、生产周期延长等问题 生产调度不灵活：可能导致生产计划难以调整、生产过程难以控制等问 题
问题：生产数据不准确影响生产计划和决策 解决方案：定期检查和校准生产设备确保数据准确性 问题：生产进度无法实时监控影响生产效率 解决方案：使用MES系统实时监控生产进度及时发现和解决问题 问题：生产数据无法及时汇总和分析影响生产决策 解决方案：使用MES系统自动汇总和分析生产数据为决策提供支持
,
汇报人：
01 02 03 04 05
06
Prt One
Prt Two
MES系统定义：制造执行系统用于生产过程的管理和控制
功能1：生产计划管理包括生产计划制定、调整和执行
功能2：生产过程监控包括设备状态监控、产品质量监控 等
功能3：物料管理包括物料需求计划、库存管理等
MES操作说明书
4.7 4.7.1 5. 5.1 5.1.1 5.1.2 5.1.3 5.1.4 5.2 5.2.1 5.2.2 5.2.3 5.2.4 5.2.5 6. 6.1 6.2 6.3 6.3.1 6.3.2 6.4 6.4.1
登录验证通过后将出现下图的MES操作主界面，主界面分为两大操作区，左边为菜单操作区，右边为数 据浏览及功能操作。点选左边的菜单右边功能区则会显示相应程序的数据浏览窗口，可根据实际需求查 询、新增、修改、删除等操作
1.2系统权限设置 1.2.1系统用户设置 依次点击左边菜单的【系统基础管理】-【系统权限设置】-【系统用户设置】进入数据浏览状态，如下 图1。在浏览界面点击【搜索】按钮即可将现有数据显示出来，可通过点击对应的数据弹出新增、修改 维护窗口。也可点击对应的功能【新增】、【修改】弹出对应的新增、修改维护窗口，如下图2：数据 维护完后需要点击左下角的【保存】按钮方可生效，否则数据不会被修改。
1.3.8客户信息设置 依次点击左边菜单的【系统基础管理】-【公用基础设置】-【客户信息设置】进入数据浏览状态，如下 图1。在浏览界面点击【搜索】按钮即可将现有数据显示出来，可通过点击对应的数据弹出新增、修改 维护窗口。也可点击对应的功能【新增】、【修改】弹出对应的新增、修改维护窗口，如下图2：数据 维护完后需要点击左下角的【保存】按钮方可生效，否则数据不会被修改。
人员岗位设置
技能类型设置
工作技能设置 岗位考核记录
仓储信息设置
仓库事件设置
序号
系统模块
作业名称
功能说明
物料损耗设置 设备产能设置 工序类型设置 工艺基础信息 工序信息设置 工艺参数类型 工艺资料管理 工艺参数项目 基础工艺路线 工艺路线范围 工艺路线设置 产品工艺路线 工艺参数权限
MES系统用户操作说明书
目录1.编写目的 (1)2.操作内容演示 (2)2.1操作总流程图 (2)22操作步骤演示 (3)2.2.1系统登入 (3)2.2.2系统基础信息管理 (3)2.2.3生产管理 (14)2.2.4计件工资管理 (17)1.编写目的制造执行系统(ME$已经到了实施阶段，目前系统的开发以及测试已告一段落。
为了使用户更加迅速的学习和了解MES勺操作流程和操作方法，以便于后期的实施和用户培训，特编写操作说明书，以供用户参考。
此操作说明，完全按照目前MES( V1.1)现推行的版本编写，模块功能也与该版本相一致。
2.操作内容演示2.1操作总流程图2.2操作步骤演示2.2.1系统登入进入登入界面，输入用户名和密码。
2.2.2系统基础信息管理2.2.2.1等级管理用户进入MES S统后，首先要对等级管理进行初始化操作。
点击基础信息管理一等级管理一等级添加。
在添加页面对客户等级或者供应商等级进行初始化的操作。
等级管理操作流程：客户等级添加供应商等级添加根据类别查询--------- ►等级查询--------- 根据类别查询等级管理（删、3改）等级管理操作步骤：1.添加一个客户等级的操作。
输入等级名称和等级描述，并且选择客户等级。
2.添加完成后，在等级查询里面查看添加的等级信息3点击等级管理，修改添加完成的等级信息4点击修改，添加修改数据，完成后点“提交”。
222.2客户管理在添加完成客户等级以后，就可以再基础信息一客户管理的模块中添加详细的客户信息了。
客户管理操作流程：客户管理操作步骤：1选择客户管理，点击客户添加界面。
2添加完成后，在客户信息查询里，查询刚添加完成的客户记录。
3如果要修改客户信息，则点击客户信息管理界面-选择修改。
4添加修改内容一点击提交。
222.3供应商管理在添加完成供应商等级以后，就可以再基础信息一供应商管理的模块中添加详细的供应商信息了。
供应商管理操作流程：用户登入+供应商管理供应商信息管理（删、改）结束操作用户甥入 凉七审栈 •汀 ■1 产品仃 产品信息操作步骤 6产紬信息借 理 222.4产品信息管理 給束操作 ---------------------------- --------------------------------- 供应商管理操作步骤： 1选择供应商管理，点击供应商添加界面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MES－Ⅱ电工教学实验台使用说明书（201、202室）
一、
整体结构框图：
实验台的总电源开关位于机身左侧面，配有三相漏电断路器。
将漏电断路器的手柄向上扳，实验台整机通电，同时红色交流电源指示灯亮；将手柄向下推，整机断电，红色电源指示灯灭。
当发生过流或漏电故障时，漏电断路器能自动切断电源，待排除故障后，需按下漏电断路器的复位按钮后，方可再次通电。
二、 各模块的使用说明
4.三相负载实验区 6.低压直流电源 8.十进制电阻箱
2、交流仪表 3.日光灯实验区 5.交流毫伏表
&可调电阻 7.数字直流表
1、三相交流电源
&单相变压器 电源总开关
三相交流电源
调节旋钮
1、三相交流电源和单相变压器
三相交流电源的输出端U、V、W、N可输出0-250V/3A的相电压，电压的调节由三个同轴自耦调压器完成，自耦调压器的调节旋钮在实验台的机身左侧面。
当实验台通电，红色电源指示灯亮时，三相交
流电源是没有电压输出的；只有当“闭合”按钮按下（即绿色指示灯亮）时才有电压输出，同理按下“断开”按钮后（即红色指示灯亮时）切断电压输出。
三相交流电源的相电压输出由左侧电压表头进行显示，并由表头下方的选择开关来进行所显示相电压的选择。
当发生短路故障时，三相交流电源能自动切断电压输出，并点亮“过流指示灯”进行提示；排除外部电路故障后，需首先按下白色“过流复位”开关，待电源电路恢复正常后，再按下“闭合”按钮，继续
输出交流电压。
三相交流电源下方是实验所用的单相变压器，原边为220V交流电压输入，副边配置两个绕组，分别为36V/0.4A和16V/1A输出，每一个副边绕组均配有保险丝进行过流保护
2、交流仪表
交流仪表包括一只交流电压表、一只交流电流表和两只功率/功率因数表。
结构参数分别如下：
交流电压表：测量精度0.5级，测量范围0-500V，内阻约450KΩ。
测量时，需将输入端接线柱与被测电路并联，表头显示即为被测交流电压的有效值，单位为V。
当误用该交流电压表去测量直流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
测量36V以上电压时，
请注意测量安全。
●交流电流表：测量精度0.5级，测量范围0-3A，内阻约0.2Ω。
测量时，需将输入端接线柱与被测电路串联，表头显示即为被测交流电流的有效值，单位为A。
当误用该交流电流表去测量直流电流时，显示屏将显示“000”，或低位上的数字出现跳动。
●功率、功率因数表：测量精度1.0级,测量范围0-500V、0-3A，电压输入端内阻约450KΩ，电流输入端内阻约0.2Ω。
功率表与功率因数表可通过钮子开关进行切换，开关向上选择“W”则表头显示功率，单位为W；开关向下选择“λ”则表头显示功率因数，此时第一个数码管为“L”则表示被测负载为感性，为“C”则表示为容性。
功率表在接线时应注意同名端的接法。
以上交流仪表均采用多量程自动切换，并具有过量程自保护功能。
当仪表出现超量程使用或因线路故障导致过载时，将自动切断交流电源，排除故障后需先按下白色“复位”按钮，仪表方可正常工作。
3、日光灯实验区
日光灯实验区由日光灯管、镇流器、启辉器和补偿电容组构成。
其中，30W/220V日光灯管安装在实验台内部，通过实验台顶端的观察槽可监视灯管的工作状态。
该日光灯管已与镇流器、启辉器进行了连接（详见连接示意图）。
镇流器配有专用接线柱，可独立引出做感性负
载使用。
补偿电容组可通过五个开关的切换完成不同容值的组合，电容器额定耐压为250V。
4、三相负载实验区
三相交流负载由三组结构相同的负载构成，每相负载均包含三个
白炽灯泡插座和三个1μF/250V电容器，均可通过独立开关控制接入。
实验时，需在白炽灯外侧安装不锈钢防护罩，以防止因白炽灯爆裂导致人身伤害。
5、交流毫伏表和可调电阻
交流毫伏表：用于测量正弦交流电压，表头显示为电压有效值。
测量信号的频率范围为5Hz－1MHz，量程为200mV-2V-20V-200V四档，输入阻抗约1MΩ。
配有同轴电缆测试线接口。
测量时，先接通电源，将输入端短路，查看表头稳定后显示是否为0。
如果为0，则根据信号幅度大小选择合适的量程，然后输入被测信号，从表头读取测量数据。
若测量电压未知，则应将量程置于最大档，然后逐级减小量程。
由于该仪表无过载保护，使用时，应避免输入过载而损坏仪表。
同时，由于仪表灵敏度较高，使用时应正确选择测量地点，以免造成测试错误。
●可调电阻：由一个特殊结构的可调电阻盘和一个15Ω/50W的固定电阻串联而成，用于变压器特性测试实验中的负载或其他大功率负载应用场合。
可调电阻盘由三段不同粗细的电阻丝串联而成，阻值小时电阻丝粗，允许通过的电流越大。
当可调电阻盘的阻值调节旋钮顺时针调到最小时，电阻盘阻值为零，这时整个可调电阻的阻值即为15Ω的固定电阻。
使用时，应密切关注电路电流与可调电阻允许通过电流之间的对应关系。
为防止电阻过流，可调电阻配有保险丝进行过流保护。
6、低压直流电源
●双路恒压源：输出调节范围为0－30V连续可调，最大输出电流1A，三位半数字显示，具有短路保护和自动恢复功能。
双路恒压源共用一个显示表头，通过钮子开关进行显示切换，当开关选择“I”时，则表头显示输出通道I的电压值，选择“II”则显示为输出通道II的电压值。
●恒流源：输出调节范围为0－200mA连续可调，最大开路电压30V，分为0－2mA、2mA－20mA、20mA－200mA三档，三位半数字显示，带开路保护功能。
●固定直流电源：提供±5V/1A和±12V/1A两种直流稳压电源，采用发光二极管进行电压指示，并配有粗细两种规格的导线接口。
7、数字直流表
●直流电压表：测量范围0-200V，测量精度0.5级，量程为200mV、2V、20V、200V四档。
其中200mV/2V档内阻为500KΩ，20V/200V档内
阻为5MΩ。
使用时应先估计测量电压，并合理选择量程，然后将需要测量的网络端口并联到输入接线柱中，表头显示即为当前网络端口的电压值，单位为V。
若测量超量程，则红色告警灯亮起，自动断开与工作电路的连接，此时应增大量程并按下白色“复位”按钮，待仪表恢复正常后继续测量。
直流电流表：测量范围0－2A，测量精度0.5级，量程为2mA、20mA、200mA、2A四档。
其中2mA档内阻为10Ω，20mA/200mA档内阻为1Ω，2A档内阻为0.1Ω。
使用时应先估计测量电流，并合理选择量程，然后将需要测量的网络支路串联到输入接线柱中，表头显示即为当前网络支路的电流值，单位为A。
若测量超量程，则红色告警灯亮起，自动断开与工作电路的连接，此时应增大量程并按下白色“复位”按钮，待仪表恢复正常后继续测量。
8、十进制电阻箱
0-9999Ω阻值可调，采用1.5W精密电阻制作，四级琴键开关切换调节。
使用时，若输出阻值没有千位或百位或十位，那么相应的千位、百位、十位档应按下“0”键（即红色的琴键开关），否则设置无效。
例如，欲得到208Ω，则千位档应按下“0”，百位档按下“2”，十位档按下“0”，个位档按下“8”。
特别注意：由于该电阻箱没有过流保护功能，因此使用时需密切关注电路电流与电阻箱各级输出阻值对应的最大允许电流之间的匹配关系，防止因过载导致的电阻箱损坏。
其中千位、百位、十位、个位档允许通过的最大电流依次为0.04A、0.12A、0.4A、1.2A。
9、元件箱实验板。
