上海市松江区2017中考物理一模卷汇编
上海九年级中考物理一模表格归纳专题汇编含答案
上海市各区县2017届初三物理试题表格归纳专题分类精编一、力学数据表格分析1、（2017虹口区第25题）小赵和小王讨论盛有液体的容器在放入物体前、后容器底部所受液体压强的增加量?p液与哪些因素有关，他们的猜想不同。
①小赵猜想：?p液与放入圆柱体的质量m物、体积V物有关，于是他将不同的圆柱体分别浸没在某种液体中，测得相应的?p液，并将数据记录在表一中。
) ②物体部分浸入液体中，测得物体浸入液体的体积V浸以及V物、?p液，并记录在表二中。
分析比较实验序号_________，可知小王的质疑是_________的（选填“正确”或“错误”）；分析比较实验序号7与9与10，可得：将一物体浸入同种液体中，__________。
2、（2017静安区第25题）小明同学通过实验研究浸在液体中的物体对容器底部所受液体压强变化的影响。
首先，他将一个圆柱体放入足够深的水槽中，圆柱体浮在水面上，并利用仪器测得水槽底部所受水的压强，实验初始状态时水槽底部所受水的压强为3000.00帕。
然后，他在圆柱体上逐个放上与圆柱体底面积相同的圆板（圆板的厚度与材质相同），观察圆柱体在水中所处的状态，并记录下水槽底部所受水的压强。
表一、表二为两位同学记录的实验数据及观察到的实验现象。
①分析比较实验序号1、2、3与4（或5、6、7与8）中的水槽底部所受水的压强与所加圆板个数的大小关系及相关条件，可得出的初步结论是：（8）。
②请进一步综合分析比较表一、表二中压强变化量的数据及相关条件，并归纳得出结论。
（a）分析比较表一或表二中压强变化量的数据及相关条件，可得出的初步结论是：（9）。
（b）分析比较表一和表二中压强变化量的数据及相关条件，可得出的初步结论是：（10）。
3、（2017徐汇区第28题）为了研究柱体浸入水中的过程中水对容器底部的压强情况，某小组同学选用高度H、底面积S均不同的柱体A、B和C进行实验，如图21所示。
他们设法使柱体A逐步浸入水中，测量并记录其下表面到水面的（11）（12）（13）h图21距离h及水对容器底部的压强p，接着换用圆柱体B、C重复实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）。
[K12学习]上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路
![[K12学习]上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路](https://img.taocdn.com/s3/m/e8c5ee3890c69ec3d5bb75b0.png)

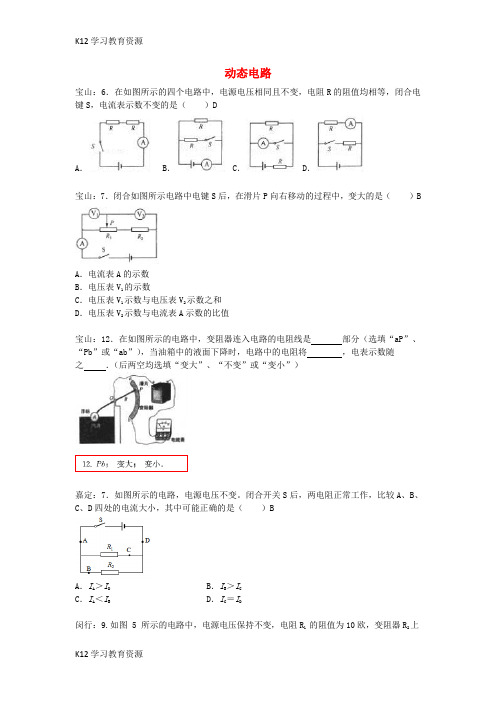

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b p SA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V 与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R 1的滑片P 向右移动时，变大的是 ；变小的是 ．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
【配套K12]上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路
![【配套K12]上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路](https://img.taocdn.com/s3/m/632e9575eefdc8d376ee3249.png)
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b p SA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V 与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R 1的滑片P 向右移动时，变大的是 ；变小的是 ．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编_故障电路
故障电路嘉定：15.如图8所示电路中，电源电压保持不变。
闭合电键S后，电路正常工作，一段时间后，观察到—I |-||------ /图8两电表指针偏转方向相反。
若电路中除了R、R2外，其它电路元件均完好。
（1）电路中存在的故障可能是 _______ （19）_____ ；（2）若用完好的灯L分别替换R或艮后，闭合电键灯都能发光，则电路中的故障一定是（20）__________________________________________________________ 。
15 □加用短路;KI斷路;悶断路且星矩路.［只答对部分内容得［分.答全得2分•牌错得0分）（20）局短踣,闵行：18.在图10所示的电路中，电源电压保持不变。
闭合电键S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1与闭合的电键S位置互换，则互换前后电流表A的示数___________ ，电压表V的示数_____________ 。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R2与闭合的电键S位置互换后，电流表A与电压表V中只有一个电表有示数，则_____________ 。
（选填“ R 1可能完好”、“ R 2可能断路”或“ F2 一定断路”）18, （22）可能本变；（23）—定不变.（24）&一定斷路・焙分）S2黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S,发现只有一个电表的示数变大，已知电R1阻中仅有一个出现了故障。
①电路中的故障可能是 ____________ 。
②若将的位置互换，则示数一定不发生变化的是__________ 表（选填“ A'、“V”或“ A和V'）。
③若用一个完好的校验小灯替换________ （选填“ R”或“ F2”），也可以通过小灯的亮暗情况来确定故障。
15. (19)局短路或兄断路* <20) A* (21) Hi.4分青浦：7 •在图所示的电路中，电源电压保持不变•闭合电键S ,电路正常工作•过了一会儿，两个电表中有一个电表的示数变大•已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断B. 若电压表的示数变大，则电灯C. 若电压表的示数变大，则电阻D. 若电流表的示数变大，则电阻浦东：静安：14.在图所示的电路中，电源电压保持不变，但电阻 R 、灯L 处可能发生断路故障•在电键 S闭合前后，电流表的指针均不偏转，则灯 L 处 _______ 发生断路(选填“一定”、“可能”)，电路中的故障是 _________ •14, (16)-定.(17) L 断路江点均断路“7•如图所示电路，电源电压不变，电键 S 闭合电路正常工作•一段时间后，发现两个电表中一个电表示数变大•断开电键 S ,发现另一个电表示数变大•若故障只发生在电阻虹口： 14.在图所示的电路中，电源电压保持不变.闭合电键S,小灯不发光.已知电阻 R 、灯L 中仅有个出现了故障，其它元件均完好.① 三个电表中一定有示数的电表是 _________ 表.② 若两个电表有示数，则故障可能是 _________________________ .(请将所有的情况写完整)L 短路L 短路 R 断路 R 断路€> A. R i断路 B • F 2断路 C . R 短路 DR 2短路R i 或F 2处，则()C中正确的是( )C徐汇：8•恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（IL (16) V. <I7) h 断路或L 短路口崇明：15.在如图所示的电路中，电源电压保持不变，闭合电键 知电阻R i 、滑动变阻器 R 2中仅有一个出现了故障. S,发现只有两个电表的指针发生偏转，已（1） 电路中的故障可能是 _____________________ ;（2） 接着，用一个完好的灯 L 替换电阻R i ,闭合电键S,发现灯L 不发光，则故障一定是HSH ——故答案为：（1） R ＞开路或R 2短路；（2） R 2短路. 松江：14.在图所示的电路中，电源电压保持不变•电键 S 闭合后，电压表 V 无示数，已知电阻 R 、R 2中仅有一个出现了故障.① 电路中的故障可能是 ____________________ ; ② 现用一个完好的灯泡去替换电阻R 2,则小灯 ________________________ （选填“一定发光”、“一定不发光”A. 用一根导线使电键S短路B. 用一根导线使电键S短路C. 断开电键SD. 断开电键S2徐汇：9.在如图所示的电路中，闭合电键S,电路正常工作，一段时间后灯L熄灭，一个电表的示数变小, 另一个电表的示数变大，将两用电器位置互换后再次闭合电键S,两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA. 灯L断路B .灯L短路C .电阻R断路D .电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S,两电表只有一个有示数，若电路故障只发生在电阻R、F2上。
上海市各区2017届中考物理一模试卷按考点分类汇编表格实验题(含答案)
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
上海市各区2017届中考物理一模试卷按考点分类汇编电路计算
电路计算宝山：22.如图1所示，电阻R 的阻值为10欧，滑动变阻器 R 2上标有“ 20 Q 2A ”字样,当变阻器的滑片 P 移至a 端，闭合电键 S 后，电流表A 的示数为0.6 安.(1) 求电源电压U. (2)若将另一只电压表 V 并联接入该电路(A 和B)、( B 和C )、( A 和C )中的某一部分电路 两端，移动滑动变阻器 R a的滑片P 至某一处，使电压表 V 的指针停留在图2所示的位置， 请指出电压表 V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值 R 2.门)’节柑片卩移至日罐时"电阳胫违人电器的31值葩=0歐.即只有出违人电路” 电源电压(;=口 =人＞＜咼=0托安xm 欧=&伏。
倦式1旅过崔和结果1井"合计2分(2)由團10可知：昭与尺申联”电棘电压为石伏+侷此将刃•貝电压佥V 井嚴按 人城电路＜冲和和㈡和⑺中的集一部分电跑两端*移动淆动變陽 器出的幡片P 至幕一-牡•电圧壺示数不可能册岀E 伏■据此可以判新出：电缶 表的示敦肯2伏1且电压监V 不:可能井联搖人透电撫(儿和(；J 曲端二 半吐压表灯并联堆人谏电略(总和Z3)闊端时伏乜 (J2 = C 4 - CJ1 =6- 24 {Jt,心卜6^也欧・(.电压1井,电堰1分■电阻1分冶it 3井】:、当电压表V 并耻接人该电蹄佃和C)两端时+U = 2伏，5三口百一【上=6伏-2执二彳伏.绘一% — 2伏■片jf £ 民A 一1站'昵(电压1分+电流1分.电闲I 分.合计3^)滑动变阻器R 上标有“ 2。
1A ”字样，所用电流表的表盘如图 13 ( b )所示。
闭合电键后,滑片P 移到某一位置时，电流表示数为 1安。
求：(1 )通过电阻R 的电流丨1。
(2)滑动变阻器 R 连入电路的阻值。
(3 )若电源电压可变，为使电流表A 的示数能达到最大，求电源电压的最小值。
上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路【含答案】
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变 P L R V S 图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
2017年上海松江区初三一模物理试卷答案
喷水枪注射器人耳半规管D.离心式水泵答 案解 析CA．喷水枪中靠增大水的内部压强来将水喷出的，不符合连通器的特点，不合题意；B．注射器在吸药液时，是利用大气压的作用来工作的，不符合连通器的特点，不合题意；C．人耳半规管符合上端开口、底部连通的特点，只不过是里面连通的是空气，不是液体，是利用连通器原j i ao sh i.i zh i ka ng .c D.答 案解 析DA．由图可知，电压表接到了的两端电压，故A错误；B．由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误；C．由图可知，电压表接到了的两端电压，故C错误；D．由图可知，电压表接到了的两端电压，故D正确．故选D．如图所示，长度相同、横截面积不同的同种金属棒连接在一起后接在电源两端．关于CD CD7.A.， B.，C.， D.，如图所示，、两长方体置于水平地面上（已知、、）．将两物体水平截去相同高度，剩余部分对地面的压强、和压力、的关系为（ ）A B <m A m B >S A S B =h A h B p A p B F A F B <p A p B =F A F B <p A p B <F A F B >p A p B =F A F B>p A p B >F A F B两端的电压为零，即电压表教室里的电灯与投影仪之间是 连接(选填“并联”或“串联”)．断开投影仪的电键后，教室内在使用的用电器的总秒钟，通过该日光灯的电荷量.c om2018/12/05，则 (选填“一定发光”、“一定不发光”或“可能发光”)．的是两端的电压，电压表无示数，说明电路中与一段导线并联，没有示数，当电阻断路时，断路；R 2根据日常生活中的经验可知：对同一根水管来说，它两端的水压越大，通过它的水流也越 ，由此我们可以猜测同一导体，通过它电流和它两端电压之间的关系可能是： ．但是，在日常生活中有时会发现，导体两端的电压大的时候通过它的导体的电流却并不一定大，请你思考分析对于同一导体，它两端电压越大，通过它电流也越大对同一根水管来说，它两端的水压越大，通过它的水流也越大，由此我们可以猜测同一导体，通过它电流和它两端电压之间的关系可能是：它两端电压越大，通过它电流也越大；故答案为：大；对于同一导体，它两端电压越大，通过它电流也越大．猜想得到的结论还需要更多实验来验证才具有普遍意义．可知，电流的大小不仅与加在它两端的电压有关，还与导体的电阻有关，导体中的电流与导体两端的电压成正比，与导体的电阻成反比．所以，在探究导体两端的电压与通过它的导体的电流的关系时，应控制导体的电阻不变，否则，导体两端的电压大的时候通过它的导体的电流并不一定编辑j i ao s h i.i zh ik an g .c om2018/12/0516.答 案解 析重为牛的物体放在水平地面上，用力的图示法在图中画出物体对地面的压力．物体放在水平地面上，压力的大小与物体的重力大小相等，，方向垂直于地面向下，作用点在地面，设定标度为，压力的图示如下图所示：20F =G =20N 10N 17.解 析答 案根据图中所示的电流方向，将电源、电流表、电压表三个元件符号正确填进电路空缺处，填入后电阻和灯都工作且电压表测灯两端电压．因为电压表测灯两端电压，故电压表与并联，所以中间一定为电压表，左边一定为电源，并且下边为正极，则右边为电流表，如下图所示：R L L L L 18.答 案解 析在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键闭合时，灯、都发光，且电流表的示数不变．将开关的左接线柱与电流表的接线柱相连，如下图所示：S L 1L 2S，通过电阻的电流；R 2=0.4A I 26V 学生版 教师版 答案版编辑的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑的电压，电流表的欧姆，根据欧姆定律，电路中的最大电流为，将滑动变阻器滑片2A I =20×0.5A =10V 10.6Aj i ao sh i.i zh ik an g .c om2018/12/05液体内部压强阿基米德托里拆利是压强计，可以用来探究液体内部压强的规律；可用称重法测出物体的浮力，同时借助量筒测出排水的体积，进而算出排水的重力，因此可用来做验证阿基米德原理的实验；所示正在做的是托里拆利实验，实验时若玻璃管发生倾斜，则玻璃管内外水银面的高度差将不变，只是水银柱的长度会变长，测量时能直接接在电源两端的仪表是电压表，故答案为：液体内部压强；阿基米德；托里拆利；．E 在“测定物质密度”的实验中，天平平衡时，砝码和游码在标尺上的位置如图甲所示．用量筒量出石块的体积如图乙所示，则石块的质量是 克，密度是 克/厘米．对比“探究物质质量与体积的关系”和“测定物质的密度”两个实验，实验所用器材及所需要测量的物理量均 而实验目的 （均选填“相同”或“不同”）．；3ρ=m Vj i ao sh i .i zh ik an g.co m2018/12实验所用滑动变阻器的最大阻值为 欧．请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（计算电阻时，精确到欧）．物理量实验序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）在移动滑动变阻器滑片时发现：电流表示数变大，电压表示数变小，说明电压表不是接在电阻的两端，而是电压表与滑动变阻器并联了，根据图甲可知，电流表的量程为，分度值为数为，根据图乙可知，电压表的量程为，分度值为，示数为，因为刚闭合电键时，电压表与滑动变阻器并联，并且滑动变阻器接入电路阻值最大，当电路连接正确后，闭合电键时，此时滑动变阻器接入电路阻值仍为最大，则滑动变阻器两端电压仍为，电流表的示数仍为动变阻器的最大阻值为．故答案为：100～0.6A 0.2A 0～3V 0.1V 2V 2V R ===10ΩU I 2V 0.2A10和相关条件，可得：与 （选填“有关”或“无关”）．与放入的物体的体积的关系，于是选择质量相同、体积不同的合金物块先后浸没在盛有水的和相关条件，可以看出三次放入容器中的物体质量不同，但不变，因此可得：与3.0 2.5 2.0250025002500Δp 水Δp 液m V。
2017年上海市松江区中考一模试卷物理
2017年上海市松江区中考一模试卷物理一、选择题(共16分)1.(2分)一节新干电池的电压为( )A.1.5伏B.3伏C.24伏D.220伏解析：一节干电池的电压为1.5V，故A正确、BCD错误。
答案：A2.(2分)书包背带做得较宽是为了( )A.增大压强B.减小压强C.增大压力D.减小压力解析：书包背带做得较宽是为了在压力一定时，增大受力面积来减小对人体的压强，这样做不能减小压力也不能增大压力。
答案：B3.(2分)在图所示的实例中，利用连通器原理工作的是( )A.喷水枪B.注射器C.人耳半规管D.离心式水泵解析：A、喷水枪中靠增大水的内部压强来将水喷出的，不符合连通器的特点，不合题意；B、注射器在吸药液时，是利用大气压的作用来工作的，不符合连通器的特点，不合题意；C、人耳半规管符合上端开口、底部连通的特点，只不过是里面连通的是空气，不是液体，是利用连通器原理工作的，符合题意；D、离心式水泵是利用大气压的作用来工作的，不符合连通器的特点，不合题意。
答案：C4.(2分)物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为( )A.5牛B.10牛C.15牛D.20牛解析：因为浮力的实质就是浸在液体中的物体受到的向上和向下的压力差，因此，物体受到浮力：F浮=F向上﹣F向下=15N﹣5N=10N。
答案：B5.(2分)在图所示电路中，闭合电键后电压表测灯L1两端电压的是( )A.B.C.D.解析：A、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故A错误。
B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误。
C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误。
D、由图可知，电压表接到了L1的两端，测的是L1的两端电压，故D正确。
答案：D6.(2分)如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端。
关于AB和CD的电阻R及两端电压U的判断，正确的是( )A.R AB＞R CD，U AB＜U CDB.R AB＜R CD，U AB＜U CDC.R AB＞R CD，U AB＞U CDD.R AB＜R CD，U AB＞U CD解析：(1)因为导体AB和CD由同种材料制成、长度相同，由图可知，导体AB横截面积比CD的小，所以R AB＞R CD；(2)因为两段导体串联，所以通过两导体的电流相等，即I AB=I CD；由U=IR可知，U AB＞U CD；故C正确。
2017年上海市松江区中考一模(即期末)物理试题及答案
松江区2017学年度第一学期期末质量监控试卷初三理化（满分150分，完卷时间100分钟）物理部分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号填入答题纸的相应位置。
1．下列各物理量中，可用来鉴别物质的是A．重力B．质量 C．密度D．电阻2．在家庭电路中，与电灯串联连接的是A．电脑B．电键C．电话D．电炉3．下面利用大气压工作的是A．密度计B．船闸C．液位计 D．抽水机4．在学习物理学的过程中，经常会用到一些科学研究方法。
下列事例中运用相同科学研究方法的是（1）探究导体中电流与电压的关系（2）探究串联电路中电流的规律（3）探究串联电路中电阻的规律（4）探究导体电阻大小与长度的关系A．（1）与（4）B．（2）与（4）C．（2）与（3）D．（1）与（3）5．在以下各情况中，水对轮船向上的压力增大的是A．轮船由长江驶入东海B．轮船由东海驶入长江C．轮船在码头卸载货物D．轮船在码头装载货物6．在图1（a）所示的电路中，当电键S闭合后，两个电压表的指针偏转至表盘的同一位置，如图1（b）所示。
则灯L1和L2的阻值之比为图1 （b）A ．1∶4B ．1∶5C ．4∶1D ．5∶17．在图2中，底面积不同的甲、乙圆柱形容器（S 甲>S 乙）分别装有不同的液体，两液体对甲、乙底部的压强相等。
若从甲、乙中抽取液体，且被抽取液体的体积相同，则剩余液体对甲、乙底部的压力F 甲、F 乙与压强p 甲、p 乙的大小关系为 A ．F 甲<F 乙，p 甲>p 乙 B ．F 甲<F 乙，p 甲=p 乙 C ．F 甲>F 乙，p 甲>p 乙 D ．F 甲>F 乙，p 甲<p 乙 8S ，当滑动变阻器的滑片P 向右移动时，变大的是A ．电流表A 示数与电流表A 1示数的差值B ．电流表A 示数与电流表A 1示数的比值C ．电压表V 示数与电流表A 示数的乘积D ．电压表V 示数与电流表A 1示数的乘积二．填空题（26分）请将结果填入答题纸的相应位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三物理 第1页 共6页A ．B ．C ．D ．L 1 L 2 L 1 L 2 L 1 L 2L 1 L 2图2松江区2016学年度第一学期期末质量抽测初三理化（满分150分，完卷时间100分钟） 2017.01物理部分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．一节新干电池的电压为 A ．1.5伏 B ．3伏 C ．24伏 D ．220伏 2．书包背带做得较宽是为了A ．增大压强B ．减小压强C ．增大压力D ．减小压力3．在图1所示的实例中，利用连通器原理工作的是4．物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为A ．5牛B ．10牛C ．15牛D ． 20牛5．在图2所示电路中，闭合电键后电压表测灯L 1两端电压的是6．如图3所示，长度相同、横截面积不同的同种金属棒AB 和CD 连接在一起后接在电A ．喷水枪B ．注射器C ．人耳半规管D ．离心式水泵图3图1初三物理 第2页 共6页源两端。
关于AB 和CD 的电阻R 及两端电压U 的判断，正确的是 A ．R AB ＞R CD ，U AB ＜U CD B ．R AB ＜R CD ，U AB ＜U CD C ．R AB ＞R CD ，U AB ＞U CD D ．R AB ＜R CD ，U AB ＞U CD 7．如图4所示，A 、B 两长方体置于水平地面上（已知m A ＜m B 、S A ＞S B 、h A =h B ）。
将两物体水平截去相同高度，剩余部分对地面的压强p A 、p B 和压力F A 、F B 的关系为A ．p A ＜pB ，F A ＝F B B ．p A ＜p B ，F A ＜F BC ．p A ＞p B ，F A ＝F BD ．p A ＞p B ，F A ＞F B8．在图5所示的电路中，电源电压不变，当电键S 由闭合到断开时，电压表A ．V 1示数减小，V 2示数减小B ．V 1示数增大，V 2示数增大C ．V 1示数减小，V 2示数增大D ．V 1示数增大，V 2示数减小二、填空题（共23分）请将结果填入答题纸的相应位置。
9．教室里的电灯与投影仪之间是 （1） 连接（选填“并联”或“串联”）。
断开投影仪的电键后，教室内在使用的用电器的总电阻将 （2） （选填“变大”、“不变”或“变小”）。
若通过日光灯的电流为0.3安，通电10秒钟，通过该日光灯的电荷量为 （3） 库仑。
10．冰的密度为0.9×103千克/米3，它表示每立方米 （4） 是0.9×103千克。
当冰熔化成水时，质量将 （5） ，体积将 （6） （均选填“变大”、“不变”或“变小”）。
11．著名的 （7） 实验证明了大气压强存在且很大。
大气压强的数值会随着海拔高度的增加而逐渐 （8） ，（选填“增大”、“不变”或“减小”）。
拦河大坝设计成上窄下宽则是因为水的 （9） 越大，水对大坝的压强越大。
12．我国自行设计的“蛟龙号”载人潜水器，最大下潜深度可达7000多米。
当它下潜到深度为1000米处时，海水对它的压强约为 （10） 帕（海水的密度近似取1.0×103千克/米3），海水对“蛟龙号”每0.1米2的外表面产生的压力为 （11） 牛。
“蛟龙号”继续下潜过程中，所受浮力将 （12） （填“变大”、“不变”或“变小”）。
13．一根粗细均匀的电阻丝接在电压为9伏的电源上，通过它的电流为0.3安，该电阻丝的阻值为 （13） 欧。
当该导体两端的电压为12伏时，其电阻为 （14） 欧，通过它的电流为 （15） 安。
14．在图6所示的电路中，电源电压保持不变。
电键S 闭合后，电压表V 无示数，已知电阻R 1、R 2中仅有一个出现了故障。
图4 图5共（a）（b）图7①电路中的故障可能是（16）；②现用一个完好的灯泡去替换电阻R2，则小灯（17）（选填“一定发光”、“一定不发光”或“可能发光”）。
15．我们在学习新的物理量时，有时会采用类比的方法。
如图7（a）（b）所示：在研究通过导体的电流和导体两端电压有何关系时，我们可以利用同一水管，通过它的水流和水压之间的关系做类比。
①根据日常生活中的经验可知：对同一根水管来说，它两端的水压越大，通过它的水流也越（18）（选填“大”或“小”）。
由此我们可以猜测同一导体，通过它电流和它两端电压之间的关系可能是：（19）。
②但是，在日常生活中有时会发现，导体两端电压大的时候通过导体的电流却并不一定大，请你思考分析并查找原因，下面选项合理的是（20）。
A．电流可能还与其他因素有关。
B．电流其实与电压是无关的。
C．猜想得到的结论还需要更多实验来验证才具有普遍意义。
三、作图题（共8分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．如图8所示，重为20牛的物体A静止在水平地面上，请用力的图示法在图中画出物体A对地面的压力F。
17．根据图9中所示的电流方向，将电源、电流表、电压表三个元件符号正确填进电路空缺处，填入后电阻R和灯L都工作且电压表测灯L两端电压。
18．在图10所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。
补上后要求：当电键S闭合时，灯L1、L2都发光，且电流表的示数不变。
图8 图10图9初三物理 第4页 共6页图11四、计算题（共25分）请将计算过程和答案写入答题纸的相应位置。
19．体积为5×10-3米3的金属块浸没在水中。
求：该金属块所受的浮力F 浮。
20．在图11所示的电路中，电源电压保持不变，电阻R 2的阻值为15欧。
闭合电键S 后，电流表的示数为1安，通过电阻R 2的电流为0.4安。
求： ①电源电压U 。
②电阻R 1的阻值。
21．如图12所示，均匀长方体甲和薄壁圆柱形容器乙置于水平地面上。
长方体甲的底面积为3S 。
容器乙足够高、底面积为2S ，盛有体积为5×10-3米3的水。
① 若甲的重力为20牛，底面积为5×10-4米2，求甲对地面的压强p 甲。
② 求乙容器中水的质量m 水。
③ 若将甲沿水平方向切去厚度为h 的部分，并将切去部分浸没在乙容器的水中时，甲对水平地面压强的变化量Δp 甲恰为水对乙容器底部压强增加量Δp 水的2倍。
求甲的密度ρ甲。
22．在图13所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A ”字样。
电键S 闭合后，滑片移到某位置时，电流表A 的示数为0.5安，电压表V 2的示数为8伏。
（电表量程可以改变）。
① 求电源电压U 。
② 将滑动变阻器滑片P 移到某处，发现电流表A 的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值。
③ 现用R 0替换R 1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R 0的最大阻值。
五、实验题（共18分）请将结果填入答题纸的相应位置。
23．在图14所示的实验装置中，装置A 可以用来探究 （1） 的规律；装置B 可用来做验证 （2） 原理的实验；装置C 所示正在做的是 （3） 实验。
测量时能直接接在电源两端的仪表是 （4） （选填“D ”或“E ”）。
图13 图12A B C D E图14水银真空1初三物理 第5页 共6页24．在“测定物质密度”的实验中，天平平衡时，砝码和游码在标尺上的位置如图15所示。
用量筒量出石块的体积如图16所示，则石块的质量是 （5） 克，密度是 （6） 克/厘米3。
对比“探究物质质量与体积的关系”和“测定物质的密度”两个实验，实验所用器材及所需要测量的物理量均 （7） ，而实验目的 （8） （均选填“相同”或“不同”）。
25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好。
他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点。
刚闭合电键时，观察到电流表、电压表示数如图17（a ）、（b ）所示。
当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转。
他经过思考，求出了滑动变阻器的最大阻值。
他重新正确连接电路，实验步骤正确。
闭合电键时，观察到电压表的示数如图17（c ）所示。
当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中。
他继续移动滑片，发现电流表示数最大为0.28安。
① 实验所用滑动变阻器的最大阻值为 （9） 欧② 请根据上述他重新正确连接电路时的相关信息，将下表填写完整。
（计算电阻时，精确到0.1欧） （10）图15图16（a ） （b ） （c ）图17初三物理 第6页 共6页26．为了研究将物体浸没在水中时水对容器底部压强的增加量Δp 水与物体体积、质量的关系，小李和小华两位同学将质量和体积不同的物体分别浸没在盛有水的同一圆柱形容器中，并分别进行了实验。
（1）小李探究：Δp 水与放入物体质量m 的关系，于是选择质量不同、体积相同的三个物体，先后浸没在盛有水的同一圆柱形容器中，并测得Δp 水。
实验示意图及相应数据见表一。
表一分析比较表一中Δp 水和相关条件，可得：Δp 水与m （11） （选填“有关”或“无关”）。
（2）小华探究：Δp 水与放入的物体的体积V 的关系，于是选择质量相同、体积不同的合金物块先后浸没在盛有水的同一圆柱形容器，并测得Δp 水。
实验数据记录在表二中。
表二 表三① 分析比较表二中的第三行和第四行的数据及相关条件，可得出的初步结论是：当物体浸没在盛有水的同一圆柱形容器中， （12） 。
② 小华继续实验，实验数据记录在表三中。
发现测得的实验数据与表二中的结论不符合，原因可能是 （13） 。
请填写实验序号6中的相关数据：Δp 水为 （14） 帕。
③ 若容器的容积为V 容，底面积为S ，在该容器中倒入水的体积为V 水，将体积为V 物的合金物块浸没在水中，则水对容器底部压强增加量所能达到的最大值Δp 水最大= （15） 。
（涉及的物理量均用字母表示）松江区2016学年度第一学期初三期末理化试卷物理部分参考答案及评分标准初三物理第7页共6页初三物理第8页共6页初三物理第9页共6页。
