热电偶冷端温度补偿方法
试述热电偶冷端温度补偿的几种主要方法和补偿原理
试述热电偶冷端温度补偿的几种主要方法和补偿原理嘿，咱今儿就来说说热电偶冷端温度补偿那些事儿！热电偶这玩意儿啊，就像个敏感的小家伙，它的测量可容易受冷端温度影响啦。
咱先讲讲补偿导线法。
你就把它想象成给热电偶找了个好帮手，这补偿导线呢，能把热电偶的冷端延长到一个温度相对稳定的地方，就好比给它搭了个安稳的小窝，这样不就能减少冷端温度变化带来的干扰啦！还有冰浴法呢！这就像是给热电偶洗了个冷水澡，把冷端放在冰和水的混合物里，让它处在一个固定的低温环境下，那它不就老实啦，测量起来也更准确咯。
电桥补偿法也挺有意思。
就好像给热电偶旁边放了个小天平，通过调整电桥的电阻来平衡冷端温度变化产生的影响，是不是很神奇呀！计算修正法呢，就像是给热电偶的测量结果做了一次精心的修正手术。
根据冷端实际温度和已知的关系式，把不准确的地方给它修正过来，让数据变得更可靠。
咱为啥要这么大费周章地去补偿热电偶冷端温度呀？这还用问吗！不补偿的话，那测量结果能准吗？就好比你要去一个地方，路线都没搞清楚，那能顺利到达目的地吗？肯定不行呀！这些补偿方法就是给热电偶指了条明路，让它能更准确地为我们服务呀。
热电偶在各种工业领域都大显身手呢，要是没有这些补偿方法，那它可就要闹脾气啦！所以呀，我们得好好对待它，用这些巧妙的方法让它乖乖听话，给我们提供精确的温度数据。
你想想看，要是工厂里的温度测量不准确，那生产出来的东西质量能有保障吗？要是科研实验里的温度数据不靠谱，那实验结果还能可信吗？所以说呀，热电偶冷端温度补偿可不是小事儿，它关系到好多重要的事情呢！总之呢，这些补偿方法各有各的好，我们得根据实际情况选择合适的方法，让热电偶发挥出它最大的作用。
这就是热电偶冷端温度补偿的奥秘所在，大家可得记住咯！。
热电偶冷端温度热敏电阻补偿法
热电偶冷端温度热敏电阻补偿法1. 引言1.1 热电偶冷端温度热敏电阻补偿法的定义热电偶冷端温度热敏电阻补偿法是一种在热电偶测温过程中常用的方法。
热敏电阻通过其对温度的敏感性，可以帮助补偿热电偶冷端温度引起的误差，从而提高测量精度。
这种补偿法可以有效地消除热电偶测温中由于冷端温度变化引起的测量误差，使得测量结果更加准确可靠。
通过合理选择和配置热敏电阻，结合适当的补偿算法，可以实现热电偶测温系统的自动补偿，提高系统的稳定性和准确性。
热电偶冷端温度热敏电阻补偿法在工业控制领域有着广泛的应用，可以应用于各种温度测量场合，为工业生产提供了重要的技术支持。
通过深入研究和优化，热电偶冷端温度热敏电阻补偿法有望在未来发展中发挥更大的作用，为实现智能化、自动化的工业控制系统提供更好的解决方案。
1.2 热电偶原理简介热电偶是一种常用的温度测量传感器，原理是利用两种不同材料的导体连接起来，当两种导体的接触处温度发生变化时，会产生热电势差，通过测量这个热电势差来推算温度。
热电偶的工作原理基于热电效应，即在两种不同材料接触处会产生电动势。
热电偶的优点在于其响应速度快、测量范围广、结构简单、成本低廉等特点，因此在工业领域被广泛应用于温度测量。
但是热电偶在测量过程中存在着一些误差，其中主要的一个误差源就是热电偶冷端的温度影响。
为了解决热电偶冷端温度对测量结果的影响，常常使用热敏电阻补偿法。
热敏电阻的电阻值随温度的变化而变化，可以根据热敏电阻的变化来补偿热电偶冷端温度的影响，从而提高测量精度。
热电偶原理简单易懂，结构简单且稳定，广泛应用于工业领域的温度测量中。
通过热敏电阻补偿法，可以进一步提高热电偶的测量精度，使得其在工业自动化控制中发挥更大的作用。
2. 正文2.1 热敏电阻的原理及特性热敏电阻是一种温度敏感元件，其电阻值随温度的变化而变化。
其原理是在一定温度范围内，热敏电阻的电阻值与温度呈线性关系。
通常热敏电阻的电阻值随温度的升高而减小，反之亦然。
热电偶需要冷端温度补偿的原因和五种温度补偿方法
热电偶需要冷端温度补偿的原因和五种温度补偿方法热电偶是一种常用的温度测量设备，它通过两种不同材料的金属导线形成的热电偶电路原理，利用温差引起的热电势差来测量温度。
然而，由于热电偶的冷端温度与环境温度不同，会影响到温度测量的准确性。
因此，热电偶需要进行冷端温度补偿，以提高温度测量的准确性和稳定性。
热电偶冷端温度补偿的原因主要有两点。
首先，冷端温度与环境温度的差异会导致热电偶电路中产生额外的热电势差，从而引起温度测量误差。
其次，冷端温度的变化会导致热电势的非线性变化，进一步增加温度测量误差。
因此，冷端温度补偿可以减小由于环境温度的变化而引起的温度测量误差。
接下来介绍五种常用的热电偶冷端温度补偿方法：1.嵌入式电解质温度传感器补偿法该方法是通过在热电偶的连接头内嵌入电解质温度传感器，实时测量连接头的温度，并根据测量结果进行热电势补偿，从而消除冷端温度变化引起的误差。
2.冷端温度检测补偿法该方法是在热电偶冷端连接头附近安装一个冷端温度检测器，实时测量冷端温度，并根据测量结果进行热电势补偿，以减小冷端温度变化引起的温度测量误差。
3.冷端直流功率补偿法该方法通过在热电偶接头处引入一个微小的直流电流，通过测量电阻变化来获得冷端温度信息，并据此实现热电势补偿，从而消除冷端温度变化引起的误差。
4.冷端恒温补偿法该方法是通过在热电偶的连接头处设置一个恒温装置，将其保持在一个恒定的温度，从而消除冷端温度变化引起的误差。
5.数学模型补偿法该方法是通过建立热电偶冷端温度与温度测量误差之间的数学模型，并根据冷端温度的变化来修正温度测量结果，以实现热电势补偿。
总之，热电偶需要进行冷端温度补偿，以提高温度测量的准确性和稳定性。
常用的冷端温度补偿方法包括嵌入式电解质温度传感器补偿法、冷端温度检测补偿法、冷端直流功率补偿法、冷端恒温补偿法和数学模型补偿法。
这些方法可以根据不同的实际需求和条件选择合适的补偿方法。

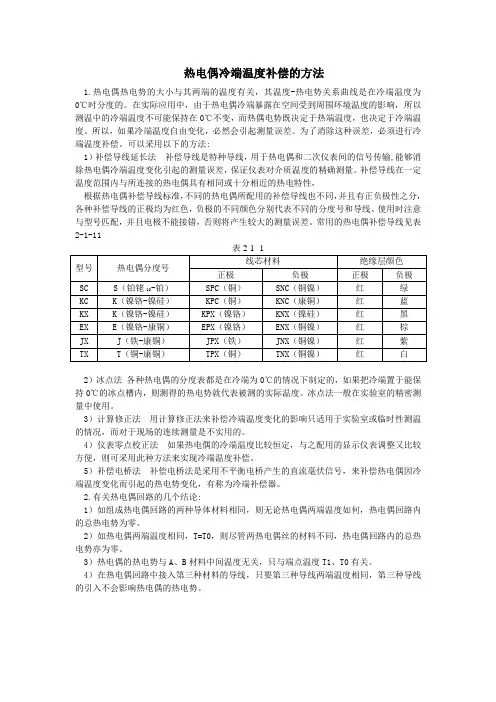

热电偶冷端温度补偿的方法
热电偶冷端温度补偿的方法1.热电偶热电势的大小与其两端的温度有关，其温度-热电势关系曲线是在冷端温度为0℃时分度的。
在实际应用中，由于热电偶冷端暴露在空间受到周围环境温度的影响，所以测温中的冷端温度不可能保持在0℃不变，而热偶电势既决定于热端温度，也决定于冷端温度。
所以，如果冷端温度自由变化，必然会引起测量误差。
为了消除这种误差，必须进行冷端温度补偿。
可以采用以下的方法:1）补偿导线延长法补偿导线是特种导线，用于热电偶和二次仪表间的信号传输,能够消除热电偶冷端温度变化引起的测量误差，保证仪表对介质温度的精确测量。
补偿导线在一定温度范围内与所连接的热电偶具有相同或十分相近的热电特性，根据热电偶补偿导线标准，不同的热电偶所配用的补偿导线也不同，并且有正负极性之分，各种补偿导线的正极均为红色，负极的不同颜色分别代表不同的分度号和导线。
使用时注意与型号匹配，并且电极不能接错，否则将产生较大的测量误差。
常用的热电偶补偿导线见表2-1-11表2-1- 1型号热电偶分度号线芯材料绝缘层颜色正极负极正极负极SC S（铂铑10-铂）SPC（铜）SNC（铜镍）红绿KC K（镍铬-镍硅）KPC（铜）KNC（康铜）红蓝KX K（镍铬-镍硅）KPX（镍铬）KNX（镍硅）红黑EX E（镍铬-康铜）EPX（镍铬）ENX（铜镍）红棕JX J（铁-康铜）JPX（铁）JNX（铜镍）红紫TX T（铜-康铜）TPX（铜）TNX（铜镍）红白2）冰点法各种热电偶的分度表都是在冷端为0℃的情况下制定的，如果把冷端置于能保持0℃的冰点槽内，则测得的热电势就代表被测的实际温度。
冰点法一般在实验室的精密测量中使用。
3）计算修正法用计算修正法来补偿冷端温度变化的影响只适用于实验室或临时性测温的情况，而对于现场的连续测量是不实用的。
4）仪表零点校正法如果热电偶的冷端温度比较恒定，与之配用的显示仪表调整又比较方便，则可采用此种方法来实现冷端温度补偿。
5）补偿电桥法补偿电桥法是采用不平衡电桥产生的直流毫伏信号，来补偿热电偶因冷端温度变化而引起的热电势变化，有称为冷端补偿器。
热电偶冷端温度补偿
热电偶冷端温度补偿1. 前言热电偶是一种常用的温度测量装置，它基于热电效应，可以将温度转换为电压信号。
然而，热电偶的测量结果会受到环境温度的影响，特别是在长距离传输信号时，冷端温度变化会引起测量误差。
为了解决这个问题，需要进行冷端温度的补偿。
2. 冷端温度补偿原理冷端温度补偿的目的是根据冷端温度的变化，调整热电偶的电压输出，从而减小温度测量误差。
冷端温度补偿的原理如下：•热电偶的冷端与参考温度点（通常是室温）之间通过一个温度传感器（通常是一个热敏电阻）连接。
•当冷端温度发生变化时，温度传感器会检测到这一变化，并将信号传递给补偿电路。
•补偿电路会根据传感器信号，调整热电偶的电压输出，使其与实际温度保持一致。
•经过冷端温度补偿后，热电偶的测量结果将更加准确可靠。
3. 冷端温度补偿方法冷端温度补偿方法主要分为两种：硬件补偿和软件补偿。
3.1 硬件补偿硬件补偿是通过调整热电偶电路中的元件来实现的。
常见的硬件补偿方法有：•冷端温度检测电路：在热电偶的冷端连接一个温度传感器（如热敏电阻），通过测量这个温度传感器的阻值变化，来反馈冷端温度的变化。
•补偿电路：根据冷端温度的反馈信号，通过补偿电路来调整热电偶的电压输出，使其与实际温度保持一致。
硬件补偿可以在热电偶的电路中嵌入，从而实现自动的温度补偿。
这种方法在工业控制系统中广泛应用，可以提高温度测量的精度和稳定性。
3.2 软件补偿软件补偿是通过将热电偶的电压输出和冷端温度的关系建立数学模型，并通过计算机算法来实现的。
常见的软件补偿方法有：•温度补偿表法：通过实验获取不同温度下的电压输出和冷端温度的关系数据，建立一个温度补偿表。
在实际应用中，通过查表的方式来补偿热电偶的电压输出。
•线性插值法：在温度补偿表的基础上，采用线性插值算法，将补偿表中的有限数据点扩展为一个连续的补偿曲线。
通过插值算法，可以实现对任意温度下的热电偶电压输出进行补偿。
软件补偿方法需要在计算机或控制器中实现相应的算法和补偿表，可以动态地进行温度补偿。
热电偶的冷端补偿方法
热电偶的冷端补偿方法热电偶是一种常用的温度测量装置，由两种不同金属材料组成。
热电偶测量温度差异产生的电动势，并将其转化为温度值。
热电偶的测量结果往往受到冷端温度的影响。
为了减小或消除这种影响，可以采用一些冷端补偿方法。
以下是关于热电偶的10种冷端补偿方法：1. 理想冷端参考法：使用一个恒定温度恒定电压源作为冷端参考点，将热电偶的冷端与该参考点连接。
这种方法能够提供精确的冷端补偿，但需要额外配置恒温电源。
2. 冷端补偿电缆法：利用具有相同热电效应的电缆将热电偶的冷端与参考温度相连。
这种方法适用于短距离的温度测量，但长距离情况下电缆的温度梯度会导致测量误差。
3. 冷端冰浴法：将冰浴或低温热源与热电偶的冷端相连，以提供稳定的冷端温度。
这种方法适用于需要精确测量低温的应用，但仅适用于特定温区范围内。
4. 冷端温度补偿器法：使用冷端温度补偿器进行线性补偿，通过一个补偿电路来校正热电偶测量结果。
这种方法虽然可以在一定程度上减小冷端温度影响，但补偿电路的稳定性和准确性可能会影响测量精度。
5. 冷端绝缘套管法：将热电偶的冷端与一个绝缘套管相连，以减小冷端温度的变化对测量结果的影响。
这种方法适用于环境温度变化较大的情况下，但绝缘套管的稳定性和接触问题可能会影响测量精度。
6. 冷端过热维持法：通过采取一些措施保持冷端温度超过环境温度，减小环境温度变化对测量的影响。
在冷端附近加热，使用热电偶头盖子等方法。
7. 冷端对地维持法：将热电偶的冷端与地面相连，利用地面温度相对稳定的特性来补偿测量结果中的冷端温度变化。
这种方法适用于地面温度较为稳定的场合。
8. 冷端温度测量法：在热电偶的冷端加入一个额外的温度传感器，用于测量冷端温度，并对测量结果进行修正。
这种方法能够精确测量冷端温度，但额外的传感器可能会引入其他误差。
9. 自动补偿法：采用自动补偿器进行冷端温度补偿，监测冷端温度的变化并实时校正测量结果。
这种方法可以实现自动化的冷端补偿，但仍然受到补偿器的稳定性和准确性的影响。
热电偶冷端温度补偿方法比较
热电偶冷端温度补偿方法比较热电偶是一种常用的温度测量装置，它根据热电效应来测量物体的温度。
由于温度会影响热电偶的电动势，因此需要进行冷端温度补偿。
冷端温度补偿是保证热电偶测量精度的重要因素之一、本文将对目前常用的热电偶冷端温度补偿方法进行比较。
1.冷端温度补偿线法（冷端温度保持在一个固定温度）这种方法最简单粗暴，即将热电偶的冷端温度保持在一个固定的温度。
这种方法的优点是简单易行，使得热电偶的测量误差减小。
然而，由于具有固定冷端温度，因此在不同温度下，热电偶的测量精度会受到影响。
因此，这种方法只适用于温度变化较小的情况，不适用于温度变化较大的场合。
2.双线温度补偿法双线温度补偿法是一种更常用的方法，它通过两根热电偶测量被测温度和冷端温度。
测量得到的电动势将被减去冷端温度和被测温度之间的电动势差，以消除冷端温度对测量结果的干扰。
由于这种方法使用两个热电偶，一个测量被测温度，一个测量冷端温度，因此可以减小测量误差，提高测量精度。
3.区域温度补偿法区域温度补偿法是一种更高级的冷端温度补偿方法，它根据热电偶的实际工作环境，将整个测量区域划分为多个温度区域，并对每个区域进行冷端温度补偿。
这种方法的优点是可以更准确地补偿热电偶的冷端温度，使得测量结果更加精确。
然而，这种方法需要对整个测量区域进行温度分布的精确测量，对硬件和软件的要求较高。
4.数字补偿法数字补偿法是一种基于数学模型的冷端温度补偿方法，它通过建立热电偶的数学模型，并利用热电偶的温度和电压特性，对冷端温度进行补偿。
这种方法的优点是可以对冷端温度进行快速准确的补偿，使得测量精度更高。
然而，这种方法需要对热电偶的特性有较深入的了解以及对数学建模有一定的能力，对算法的实现和硬件资源的要求较高。
综上所述，热电偶冷端温度补偿方法各有优缺点，根据实际应用场合选择合适的方法。
简单的冷端温度保持方法适用于温度变化较小的场合，双线温度补偿法适用于一般的场合，区域温度补偿法适用于对测量精度有较高要求的场合，数字补偿法适用于对测量精度要求较高且对数学建模有一定能力的情况。
239热电偶的冷端温度补偿有几种方法
2.39热电偶的冷端温度补偿有几种方法？消除或补偿热电偶的冷端温度损失常用的有以下几种方法：1.冷端恒温法1）将热电偶的冷端置于装有冰水混合物的恒温容器中，使冷端的温度保持在0︒C不变。
此法也称冰浴法，它消除了t0不等于0︒C而引入的误差，由于冰熔化较快，所以一般只适用于实验室中。
2）将热电偶的冷端置于电热恒温器中，恒温器的温度略高于环境温度的上限（例如40︒C）。
3）将热电偶的冷端置于恒温空调房间中，使冷端温度恒定。
应该指出，除了冰浴法是使冷端温度保持0︒C外，后两种方法只是使冷端维持在某一恒定（或变化较小）的温度上，因此后两种方法必须采用下述的方法予以修正。
下图是冷端置于冰瓶中的接法布置图。
热电偶冷端导线温度保持0℃的方法2.计算修正法当热电偶的冷端温度t0≠0︒C时，测得的热电势E AB（t，t0）与冷端为0︒C时所测得的热电势E AB（t，0︒C）不等。
若冷端温度高于0︒C，则E AB（t，t0）<E AB（t，0︒C）。
可以利用下式计算修正测量误差E AB（t，0︒C）=E AB（t，t0）+E AB（t0，0︒C）上式中，E AB（t，t0）是用毫伏表直接测得的热电势毫伏数。
校正时，先测出冷端温度t0，然后从该热电偶分度表中查出E AB（t0，0︒C）（此值相当于损失掉的热电势），并把它加到所测得的E AB（t，t0）上。
根据式（10-10）求出E AB（t，0︒C）（此值是已得到补偿的热电势），根据此值再在分度表中，查出相应的温度值。
计算修正法需要分两次查分度表。
如果冷端温度低于0︒C，由于查出的E AB（t0，0︒C）是负值，所以仍可用上式计算修正。
计算修正法适合于带计算机的测温系统。
3.仪表机械零点调整法当热电偶与动圈式仪表配套使用时，若热电偶的冷端温度比较恒定，对测量精度要求又不太高时，可将动圈仪表的机械零点调整至热电偶冷端所处的t0处，这相当于在输入热电偶的热电势前就给仪表输入一个热电势E（t0，0︒C）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷端恒温法
1.冰点槽法 2.恒温箱法
优点：简单易行，补偿精度高。
缺点：冰水混合物制作麻烦，恒温器一般容量有限 ( 受热电偶直径的限制) 。 一般只在实验室中采用这种方法。
补偿电桥法
热电偶冷端与电阻RCu感受 相同的温度。
补偿电桥法
补偿电桥法
优点：结构简单，成本较低 缺点：适用性差
晶体管PN结补偿法
AD590冷端补偿法
AD590冷端补偿法
微机补偿算法
温度与热电势的关系曲线
微机补偿算法
表1
表2
微机补偿算法
LM335输出电压与热力 学温度成正比，测温原 理与AD590 相似
微机控制测量过程如下： 1)微机发指令选热电偶通道,读取热电偶的热电势E’。
2)微机发指令选LM335通道,读取LM335输出值V1
热电偶 冷端温度补偿方法
概述
1、由热电偶测温原理知道，只有当热电偶冷端温度保持不变时，热 电势才是被测温度的单值函数。 2、利用热电偶测温，其温度与热电势关系曲线是在冷端温度为0℃ 时分度的，我们利用补偿导线仅仅使冷端延伸到了温度较低或比较稳 定的操作室，并没有保证冷端温度为0℃，因此，测量结果就会有误 差存在。为了消除这种误差，必须进行冷端温度补偿。
测量电路图
最小二乘法补偿
总结
不同的补偿方法都有其自身的优缺点和适用 范围。在实际工作中要根据实际需要，选择有所侧重的方法，来自到理想的补偿效果。谢谢！
当恒定电流正向流过PN结时,其管压降 有负的温变系数,对温度有较高的灵敏 度和较好的线性。 PN结在-100℃ ～ +100℃范围内,其端 电压与温度有较理想的线性关系。
PN结压降与温度之间的关系曲线
晶体管PN结补偿法
PN结补偿法
优点：成本低，补偿元件不必自行制作，对常用 热电偶测温可实现大范围，平稳高精度测量。 缺点：在温度范围变化较大时影响精度。
3)根据V1查表得出热电势E1。 4)计算E=E’+E1, 5)查表,由E得到对应的温度T
微机补偿算法
优点：补偿精度高，用软件补偿使用方便。 缺点：分度表的转换及存储是一个比较复杂 的过程,其内存量大,工作繁琐。
最小二乘法补偿
采用二元四次最小二乘拟合法 在热电偶测量中， 输入是参比端温度 T0 和 热电偶实测热电势E(即E(T,T0))，输出是热电偶 工作端温度 T 。其测量电路如图所示 , 其中热电 偶参比端温度通过热电阻Rt测得,并且经过软件 校正.
