气动量仪测量原理

合集下载

气动测量仪工作原理

气动测量仪工作原理

气动测量仪工作原理一、引言气动测量仪是一种广泛应用于工业领域的测量仪器,其主要作用是测量气体的压力、流量、温度等参数。

气动测量仪具有精度高、响应速度快等优点,因此在许多行业中得到了广泛应用。

本文将详细介绍气动测量仪的工作原理。

二、气动测量仪的基本结构气动测量仪由以下几个部分组成:1. 传感器:传感器是气动测量仪最重要的部分,它能够将被测物理量转换为电信号或机械位移信号。

2. 放大器:放大器是对传感器输出信号进行放大和处理的设备,其主要作用是将微弱的传感器信号放大到适合于后续处理的级别。

3. 显示装置:显示装置是将处理后的信号转换为人们能够看懂的形式,并显示出来。

4. 控制装置:控制装置根据显示装置所显示出来的结果,对被控对象进行控制。

三、气动测量仪的工作原理1. 压力传感器压力传感器是一种将被测压力转换为电信号的传感器。

其工作原理基于普通弹簧测力计的原理,即当受力物体发生变形时,所受到的弹性回复力也会随之变化。

压力传感器的基本结构如下图所示:其中,弹簧与被测介质相连,当被测介质中的压力发生变化时,弹簧也会产生一定程度的形变。

这种形变会导致电阻片上出现微小的形变位移,从而改变电阻值。

因此,通过测量电阻值的变化就可以得到被测介质中的压力大小。

2. 流量传感器流量传感器是一种将被测流体流量转换为电信号或机械位移信号的传感器。

其工作原理主要有以下几种:(1)旋转式流量计旋转式流量计是利用液体或气体对叶轮产生作用力使叶轮旋转,并通过旋转角度和时间来计算出流量大小。

其基本结构如下图所示:其中,液体或气体从入口进入,并对叶轮产生作用力使其旋转。

随着流速增加,叶轮的旋转速度也会增加,从而产生一个脉冲信号。

通过测量脉冲信号的数量和频率,就可以得到流量大小。

(2)差压式流量计差压式流量计是利用被测介质在管道中流动时产生的压力差来计算出流量大小。

其基本结构如下图所示:其中,管道中夹有一个孔板,当被测介质从孔板中通过时,会产生一个静压和动压差。

气动量仪原理

气动量仪原理

气动量仪原理气动量仪是一种用来测量流体质量或体积流量的仪器,它利用了流体在管道中流动时产生的动量变化来进行测量。

气动量仪的原理基于动量守恒定律和质量守恒定律,通过测量流体在管道中的动量变化来计算流体的质量或体积流量。

下面我们将详细介绍气动量仪的工作原理。

首先,气动量仪通过管道中的节流装置来改变流体的动量。

当流体通过节流装置时,流体的速度会增加,而压力会降低。

这种动量的变化可以被气动量仪所测量。

其次,气动量仪通过测量流体在管道中的动量变化来计算流体的质量或体积流量。

通过测量流体在节流装置前后的压力差和速度变化,可以计算出流体的动量变化。

然后,根据动量守恒定律和质量守恒定律,可以得出流体的质量或体积流量。

在实际应用中,气动量仪通常采用差压传感器和流量传感器来测量流体在管道中的压力差和速度变化。

差压传感器可以测量流体在节流装置前后的压力差,而流量传感器可以测量流体的速度变化。

通过这些传感器的测量数据,气动量仪可以准确地计算出流体的质量或体积流量。

除了测量流体的质量或体积流量外,气动量仪还可以用于测量流体的密度和温度。

通过测量流体在管道中的压力和温度,可以计算出流体的密度。

而流体的密度和流体的质量或体积流量是密切相关的,因此气动量仪可以通过测量流体的密度来进一步提高流量的测量精度。

总之,气动量仪是一种通过测量流体在管道中的动量变化来计算流体的质量或体积流量的仪器。

它利用了动量守恒定律和质量守恒定律的原理,通过测量流体在管道中的压力差和速度变化来进行流量的测量。

在实际应用中,气动量仪可以通过差压传感器和流量传感器来实现对流体流量的准确测量,并且可以用于测量流体的密度和温度,从而提高流量的测量精度。

气动测量原理

气动测量原理

气动测量原理气动测量是一种广泛应用于流体力学研究和工程实践中的测量技术,主要用于测量气体的流速、流量和压力等参数。

它在航空航天、汽车工程、能源系统等领域发挥着重要的作用。

本文将介绍气动测量的基本原理以及常用的气动测量方法。

一、气动测量的基本原理气动测量基于流体静力学和流体动力学的基本原理进行测量。

在静力学中,理想气体状态方程和大气气压分布规律是气动测量的基础。

而在动力学中,流体的速度场和静压场则成为气动测量的主要对象。

1.理想气体状态方程理想气体状态方程描述了理想气体的压力、体积和温度之间的关系,即PV = nRT。

P表示气体的压力,V表示气体的体积,n表示气体的摩尔数,R表示气体常数,T表示气体的温度。

理想气体状态方程在气动测量过程中常用于计算气体的密度、速度和流量等参数。

2.大气气压分布规律大气气压分布规律是描述大气压力随高度变化的数学表达式。

根据大气气压分布规律,我们可以了解到大气压力与高度之间的关系,从而对气体的压力进行测量和计算。

3.流体的速度场和静压场当气体在某一流动系统中运动时,其速度和压力均随位置和时间而变化,形成了气体的速度场和静压场。

在气动测量过程中,通过测量气体的速度场和静压场的分布,可以获得气体的流速、流量和压力等参数。

二、常用的气动测量方法气动测量方法主要包括静压测量、动压测量和速度测量等。

1.静压测量静压测量是指在气体静力平衡的状态下测量气体的静压。

常用的静压测量方法包括气体静压传感器和壳面方法。

气体静压传感器是通过测量气体的静压,进而计算气体的流速和流量等参数。

壳面方法是通过测量壳面表面上的静压,来了解气体在流动中的压力分布情况。

2.动压测量动压测量是指在气体流动过程中测量气体的动压。

常用的动压测量方法包括差压传感器和雷诺数测量方法。

差压传感器是通过测量气体在流动过程中产生的动压差,进而计算气体的流速和流量等参数。

雷诺数测量方法是通过测量气体流动过程中的雷诺数大小,来了解气体的流动状态。

气动量仪的原理和应用

气动量仪的原理和应用

气动量仪的原理和应用1. 什么是气动量仪?气动量仪是一种用于测量流体动力学参数的设备,主要用于测量气体的流量、压力和温度等参数。

它基于气体的动力学原理和气体流动的特性进行设计和制造。

2. 气动量仪的工作原理气动量仪的工作原理基于流体动力学和气体流动的基本原理。

它主要通过测量气体对传感器的影响来得到所需的参数值。

2.1 流体动力学原理气动量仪的工作原理首先基于流体动力学的原理。

流体动力学研究流体在各种条件下的运动和力学特性。

在气动量仪中,利用了流体动力学的基本方程来建立模型,用于计算流体的压力、流量和温度等参数。

2.2 气体流动特性气体流动特性是气动量仪设计的基础。

气体在流动过程中具有的物理性质,如速度、密度、压力等,对于气动量仪的测量结果有着重要的影响。

气动量仪通过对气体流动特性的分析和测量,从而得到准确的参数值。

3. 气动量仪的应用领域气动量仪在各个领域都有广泛的应用。

以下是一些常见的应用领域:3.1 工业自动化在工业生产过程中,气动量仪被广泛应用于流体控制和测量。

它可以用于监测和控制流体的流量、压力和温度,从而实现自动化控制和优化生产过程。

3.2 环境监测气动量仪可用于环境监测领域,如测量空气质量、气体排放和大气污染等。

通过测量气体的流量、压力和温度等参数,可以及时监测环境中的污染物浓度,帮助保护环境和人体健康。

3.3 航空航天在航空航天领域,气动量仪被广泛应用于飞行器的气动性能测试和控制领域。

它可以测量飞行器周围气流的流速、压力和温度等参数,为飞行器的设计和改进提供重要的数据支持。

3.4 科学研究在科学研究领域,气动量仪可以被用于流体力学实验和气体动力学模拟。

研究人员可以通过测量气体流量、压力和温度等参数,来研究气体的流动规律和相应的物理性质。

4. 气动量仪的优势和不足4.1 优势•高精度:气动量仪可以实现对气体参数的高精度测量,可以满足多种应用需求。

•可靠性高:气动量仪采用先进的传感技术和设计,具有良好的稳定性和可靠性。

气动量仪测量内孔的使用方法

气动量仪测量内孔的使用方法

气动量仪测量内孔的使用方法气动量仪是一种用于测量内孔的工具,它可以帮助我们精确地测量内孔的直径、深度和形状等参数。

在工业生产和科研实验中,气动量仪是一种非常重要的测量工具,它可以大大提高工作效率和测量精度。

下面,我将详细介绍气动量仪测量内孔的使用方法。

一、气动量仪的基本原理气动量仪是一种基于气体流量测量原理的测量工具。

它通过将气体送入被测内孔,然后测量气体流量来计算内孔的直径、深度和形状等参数。

气动量仪主要由流量计、压力传感器、控制器和显示器等部分组成。

当气体通过被测内孔时,流量计会测量气体的流量,并将数据传输给控制器。

控制器会根据气体流量和压力传感器的数据计算出内孔的直径、深度和形状等参数,并在显示器上显示出来。

二、气动量仪的使用方法1. 准备工作在使用气动量仪之前,需要做好一些准备工作。

首先,要检查气动量仪的各个部件是否完好无损,如流量计、压力传感器、控制器和显示器等。

其次,要选择合适的测量头和气源,根据被测内孔的大小和形状选择相应的测量头,并连接好气源。

最后,要对气动量仪进行校准,确保测量结果的准确性。

2. 测量内孔直径测量内孔直径是气动量仪的基本功能之一。

在测量内孔直径之前,要先将测量头插入被测内孔中,确保测量头与内孔壁之间没有空隙。

然后,打开气源,让气体通过测量头进入内孔。

当气体流量稳定时,读取显示器上的测量值,即为被测内孔的直径。

3. 测量内孔深度测量内孔深度也是气动量仪的基本功能之一。

在测量内孔深度之前,要先将测量头插入被测内孔中,确保测量头与内孔底部之间没有空隙。

然后,打开气源,让气体通过测量头进入内孔。

当气体流量稳定时,读取显示器上的测量值,即为被测内孔的深度。

4. 测量内孔形状气动量仪还可以测量内孔的形状,包括圆形、椭圆形、方形、矩形等。

在测量内孔形状之前,需要选择相应的测量头,并将测量头插入被测内孔中。

然后,打开气源,让气体通过测量头进入内孔。

当气体流量稳定时,读取显示器上的测量值,并通过计算得出内孔的形状参数。

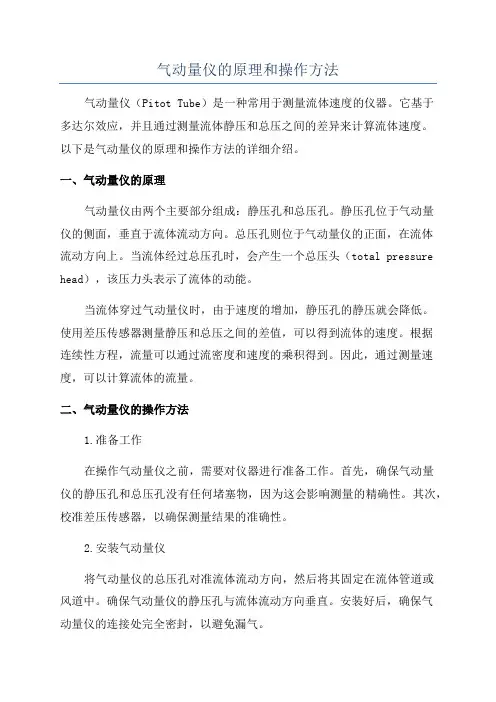

气动量仪的原理和操作方法

气动量仪的原理和操作方法

气动量仪的原理和操作方法气动量仪(Pitot Tube)是一种常用于测量流体速度的仪器。

它基于多达尔效应,并且通过测量流体静压和总压之间的差异来计算流体速度。

以下是气动量仪的原理和操作方法的详细介绍。

一、气动量仪的原理气动量仪由两个主要部分组成:静压孔和总压孔。

静压孔位于气动量仪的侧面,垂直于流体流动方向。

总压孔则位于气动量仪的正面,在流体流动方向上。

当流体经过总压孔时,会产生一个总压头(total pressure head),该压力头表示了流体的动能。

当流体穿过气动量仪时,由于速度的增加,静压孔的静压就会降低。

使用差压传感器测量静压和总压之间的差值,可以得到流体的速度。

根据连续性方程,流量可以通过流密度和速度的乘积得到。

因此,通过测量速度,可以计算流体的流量。

二、气动量仪的操作方法1.准备工作在操作气动量仪之前,需要对仪器进行准备工作。

首先,确保气动量仪的静压孔和总压孔没有任何堵塞物,因为这会影响测量的精确性。

其次,校准差压传感器,以确保测量结果的准确性。

2.安装气动量仪将气动量仪的总压孔对准流体流动方向,然后将其固定在流体管道或风道中。

确保气动量仪的静压孔与流体流动方向垂直。

安装好后,确保气动量仪的连接处完全密封,以避免漏气。

3.测量流体速度和流量通过差压传感器读取总压头和静压头的差异。

使用气动量仪的压力转换器将压力转换为对应的流体速度值。

根据测量结果,可以计算出流体的流量。

4.记录和分析结果将测量结果记录到数据表格中,包括流体速度和流量。

如果需要,还可以进行进一步的数据分析。

注意事项:1.在安装气动量仪时,确保仪器完全固定且连接处密封,以防止外部空气进入或内部空气泄漏。

2.定期检查气动量仪的静压孔和总压孔,清除任何堵塞物。

3.根据需要,定期校准差压传感器,以确保测量的准确性。

4.在操作气动量仪时,避免直接接触传感器,以防止损坏或误操作。

总结:气动量仪是一种测量流体速度和流量的常用仪器。

它基于伯努利定律和连续性方程的原理,通过测量静压和总压之间的差异来计算流体速度。

气动量仪测量原理

气动量仪测量原理

气动量仪的测量原理是比较测量法。

其测量方法是将长度信号转化为气流信号,通过有刻度的玻璃管内的浮标示值,称为浮标式气动测量仪;或通过气电转换器将气信号转换为电信号由发光管组成的光柱示值,称为电子柱式气动测量仪。

气动量仪是一种可多台拼装的量仪,它与不同的气动测头搭配,可以实现多种参数的测量。

气动量仪由于其本身具备很多优点,所以在机械制造行业得到了广泛的应用。

其优点如下:1、测量项目多,如长度、形状和位置误差等,特别对某些用机械量具和量仪难以解决的测量,例如:测深孔内径、小孔内径、窄槽宽度等,用气动测量比较容易实现。

2、量仪的放大倍数较高,人为误差较小,不会影响测量精度;工作时无机械磨擦,所以没有回程误差。

3、操作方法简单,读数容易,能够进行连续测量,很容易看出各尺寸是否合格。

4、实现测量头与被测表面不直接接触,减少测量力对测量结果的影响,同时避免划伤被测件表面,对薄壁零件和软金属零件的测量尤为适用。

5、由于非接触测量,测量头可以减少磨损,延长使用期限。

气动量仪主体和测量头之间采用软管连接,可实现远距离测量。

6、结构简单,工作可靠,调整、使用和维修都十分方便。

可测量项目:内径、外径、槽宽、两孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性。

由气动长度传感器、指示器(表)、空气过滤器和稳压器等组成的长度测量工具。

使用气动量仪可以进行不接触测量,测量效率很高。

气动量仪适用于在大批量生产中测量内、外尺寸,也可用于测量孔距和轴孔配合间隙。

用气动量仪测量时,需要按被测尺寸配以相应的测头(图1 [气动量仪的测头])。

气动内径测头结构简单,很适宜用于孔径测量。

它可以测量直径为1.5毫米的小孔。

气动量仪的示值范围较小,一般为±20~±100微米。

按示值范围不同,常见的分度值有0.5微米、1微米和2微米等几种。

允许误差一般不大于一个分度值。

气动量仪主要分为压力式和流量式两类。

气动量仪测量原理

气动量仪测量原理

气动量仪测量原理
气动量仪的工作原理
一、气动量仪的构成
1、控制面板:控制面板是控制测量结果及数据收集的主要部件。

它一般包括
一个显示屏和三个按钮:即上下调节按钮,模式按钮和记录按钮。

2、气动活塞:气动活塞是测量空气流量的关键部件,它由以下三个部分组成:低压室、高压室和测量室。

其中,低压室起着改变气流方向的作用,高压室将活
塞拉伸,测量室用于衡量气流速度。

3、模拟处理器:模拟处理器是一种电路,负责将气动活塞的变动变成有用的
电信号,这些电信号用来显示流速单位和各种数据。

4、仪器接口系统:仪器接口系统是指仪器内部所需要的接口技术。

它可以将
模拟处理器所生成的数据发送出去,以便查看、打印或存储。

二、气动量仪的原理
当气体连接到活塞上时,低压室和高压室之间会结成通道,使活塞从高压室室中拉伸出来,拉伸的程度由气体的流量决定。

然后模拟处理器会将活塞的变化变
成有用的电信号,此电信号会根据气流的流量大小变换而变化。

最后仪器接口系统会将电信号发送到显示屏,从而显示流量及其他相关数据。

总之,气动量仪的原理是通过调整气体流量和动态变化的活塞,产生有用的电信号,测量气体的流量。

将电信号发送到控制面板的显示屏上,实现气动量仪测量的目的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

气动量仪的测量原理是比较测量法。

其测量方法是将长度信号转化为气流信号,通过有刻度的玻璃管内的浮标示值,称为浮标式气动测量仪;或通过气电转换器将气信号转换为电信号由发光管组成的光柱示值,称为电子柱式气动测量仪。

气动量仪是一种可多台拼装的量仪,它与不同的气动测头搭配,可以实现多种参数的测量。

气动量仪由于其本身具备很多优点,所以在机械制造行业得到了广泛的应用。

其优点如下:
1、测量项目多,如长度、形状和位置误差等,特别对某些用机械量具和量仪难以解决的测量,例如:测深孔内径、小孔内径、窄槽宽度等,用气动测量比较容易实现。

2、量仪的放大倍数较高,人为误差较小,不会影响测量精度;工作时无机械磨擦,所以没有回程误差。

3、操作方法简单,读数容易,能够进行连续测量,很容易看出各尺寸是否合格。

4、实现测量头与被测表面不直接接触,减少测量力对测量结果的影响,同时避免划伤被测件表面,对薄壁零件和软金属零件的测量尤为适用。

5、由于非接触测量,测量头可以减少磨损,延长使用期限。

气动量仪主体和测量头之间采用软管连接,可实现远距离测量。

6、结构简单,工作可靠,调整、使用和维修都十分方便。

可测量项目:内径、外径、槽宽、两孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性。

由气动长度传感器、指示器(表)、空气过滤器和稳压器等组成的长度测量工具。

使用气动量仪可以进行不接触测量,测量效率很高。

气动量仪适用于在大批量生产中测量内、外尺寸,也可用于测量孔距和轴孔配合间隙。

用气动量仪测量时,需要按被测尺寸配以相应的测头(图1 [气动量仪的测头])。

气动内径测头结构简单,很适宜用于孔径测量。

它可以测量直径为1.5毫米的小孔。

气动量仪的示值范围较小,一般为±20~±100微米。

按示值范围不同,常见的分度值有0.5微米、1微米和2微米等几种。

允许误差一般不大于一个分度值。

气动量仪主要分为压力式和流量式两类。

压力式气动量仪有差压水柱式、波纹管式(见长度传感器)、薄膜式和膜盒式等。

图2 [差压水柱式气动量仪的工作原理]
为差压水柱式气动量仪的工作原理。

测量前,分别用与被测孔径公差的最大极限尺寸和最小极限尺寸相等或相近(已精确测得其实际尺寸)的两个校对环规,按所采用的放大倍数,用倍率微调阀、零位调整阀调整水柱的上、下限位置。

测量时,由于被测孔径实际尺寸与校对环规尺寸之差引起的间隙S1和S2变化,使测量气室中的压力也发生变化。

变化的大小由水柱高度表示,从刻度尺上读出被测孔径的偏差值。

薄膜式和膜盒式等气动量仪分别采用膜片和膜盒等弹性元件作为转换元件。

测量时由压力变化引起弹性元件位移,经杠杆齿轮机构放大后由表针指示。

如果在弹性元件的端面上加上电触点,便能发出电信号而进行自动测量。

流量式气动量仪采用浮子和锥度玻璃管作为转换元件,故又称浮标式气动量仪。

图3 [浮标式气动量仪的工作理]
为浮标式气动量仪的工作原理。

它的调整和使用方法与差压水柱式气动量仪相似。

由于间隙S1和S2变化引起的空气流量变化,由浮子在锥度玻璃管中的上下位置表示。
