船舶外表的几个标志 (1)
船舶常识
TRANSVERSE SECTIONNS
PORT STERN BOW
STBD
二.船舶主要标志 Two . Shipping main mark
在船体外表面有各种标志，主要有： There are all kinds of sign outside the hull surface, mainly include: 吃水标志 Draft marks 船舶的吃水标志（DRAFT MARK)叫水尺。它绘在船首.尾及船中两侧船 壳上，俗称六面水尺。 The ship's DRAFT marks (DRAFT MARK) called DRAFT. It draw at the end of the bow. And on both sides of the ship hull, commonly known as the six sides draft. 水尺采用米制，用阿拉伯数字标绘；采用英制水尺时，采用阿拉伯数字 或罗马数字。字高.字间距.水尺读法如下图。 Draft survey USES the metric system, use Arabic numerals plot; Using English draft, will use the Arabic numerals or Roman numerals. Word. Word spacing. Draft law the diagram below.
船舶主尺度比是表示船体几何形状特征的重要参数，其大小与船舶的航 海性能有密切关系。常用的有如下： Ship principal dimensions than is one of the important parameters of said hull geometry features, its size and ship navigation performance there is a close relationship. Commonly used are as follows: 1）长宽比L/B—与快速性和航向稳定性有关 The aspect ratio L/B, is associated with rapidity and stability of 2）宽度吃水比B/d---与稳性，横摇周期，耐波性，快速性有关 The width of the draft ratio B/d - and stability, rolling period, seakeeping and quickness 3）型深吃水比D/d---与稳性，抗沉性有关 Type deep-draft ratio D/D - and stability, resistance to sink 4）船长型深比L/D---与船体强度有关 The captain type depth ratio L/D - related to the intensity of the hull 5）船长吃水比L/d---与船舶操纵性有关 The captain of the draft ratio L/d - linked to the ship's maneuverability
船舶部位、尺度和标志
船舶部位、尺度和标志 (1)船舶知识问答 (4)船型分类 (6)船舶结构 (8)船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)：船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge)：船舷侧板与船底板交结的部位。
附：专业英语单词1. starboard: 右舷2. port:左舷3. abeam: 正横4. hatch: 舱口5. cargo hold:货舱6. inner bottom plating:内底板7. bottom plating: 船底板8. double bottom:双底层9. forcastle deck:首楼甲板10. poop deck:尾楼甲板11. saloon deck:上层建筑甲板12. promenade deck:起居甲板13. watrtight transverse bulkhead:水密横舱壁14. forepeak tank: 首尖舱15. afterpeak tank: 尾尖舱16. engine room: 机舱17. collision bulkhead:防撞舱壁船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。
全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。
全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度：自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。
登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。
登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。
船舶安全标识规定有哪些(3篇)
第1篇一、概述船舶安全标识是保障船舶航行安全、预防事故发生的重要手段。
为了确保船舶安全，我国依据《中华人民共和国船舶安全法》、《船舶安全技术规范》等相关法律法规，制定了船舶安全标识的规定。
本文将对船舶安全标识的规定进行详细阐述。
二、船舶安全标识的种类1. 船舶标志船舶标志主要包括船名、船籍港、载重线、水尺、船型等。
船舶标志应按照以下规定进行设置：（1）船名：船名应采用醒目的字体和颜色，按照规定位置标写在船首两舷和船尾，船尾船名下方标明船籍港，船名船籍港下方标明汉语拼音。
（2）船籍港：船籍港应与船名一并标写在船尾船名下方。
（3）载重线：载重线应按照规定位置标写在船首两舷和船尾，以便于识别船舶装载情况，防止超载。
（4）水尺：水尺应按照规定位置标写在船首两舷和船尾，以便于船上人员、海事安全监督人员检查船舶装载情况。
（5）船型：船型应按照规定位置标写在船首两舷和船尾，以便于识别船舶类型。
2. 船舶安全标志船舶安全标志主要包括：（1）脱险通道标志：规定脱险通道识别的脱险通道标志，如MES标志。
（2）应急设备标志：规定急救设施和便携安全设备使用和位置的应急设备标志，如EES标志。
（3）救生系统和设备标志：规定救生系统和设备使用和位置的救生系统和设备标志，如LSS标志。
（4）消防设备标志：规定消防设备使用和位置的消防设备标志，如FES标志。
（5）禁止行为标志：规定禁止行为的禁止行为标志，如禁止吸烟标志。
（6）危险警告标志：规定危险情况的危险警告标志，如易燃易爆标志。
（7）指定动作标志：规定指定动作的指定动作标志，如紧急停止按钮。
（8）安全和操作须知符号：规定安全和操作须知的安全和操作须知符号，如穿戴救生衣。
三、船舶安全标识的设置要求1. 标志材料：船舶安全标识应采用耐腐蚀、耐候性良好的材料，如不锈钢、铝、塑料等。
2. 标志颜色：标志颜色应符合国家标准，如红色表示禁止，黄色表示警告，绿色表示安全等。
3. 标志字体：标志字体应清晰易读，如宋体、黑体等。
船舶基本结构和主要标志
一、基本组成 一、基本组成(Basic (Basic Components) Components) • •1 1、主船体 、主船体(main (main hull) hull) • •2 2、上层建筑 、上层建筑(superstructure) (superstructure) • •3 3、配套设备 、配套设备(support (support equipment equipment） ） • •4 4、舱室载量；保证具有足够的储备浮力 2）位置：勘划在船中的两舷外侧 3）组成：甲板线；载重圈和水平 线；载重线段 4)度量：以载重线上边缘为准 4）颜色： ①当船舷为深色底者，应漆成白色 或黄色； ②当船舷为浅色底者，应漆成黑色
1）不装载木材甲板货船舶的载重线标志
2）木材船的载重线标志
3）客货船载重线标志 4）客船的分舱载重线标志
5)全季节载重线标志
7、分舱与顶推标志（Subdivision and pushing marks)
二、主要标志 二、主要标志(main (main mark) mark) • •1 1、吃水标志 、吃水标志(draft (draft mark) mark) • •2 2、载重线标志 、载重线标志(load (load line line draft) draft) • •3 3、其他标志 、其他标志(other (other mark) mark)
船舶标识相关规定
船舶标识相关规定一、《中华人民共和国船舶登记条例》船舶标志规定根据《中华人民共和国船舶登记条例》第三十一条规定，船舶应当具有下列标志：（一）船首两舷和船尾标明船名；（二）船尾船名下方标明船籍港；（三）船名、船籍港下方标明汉语拼音；（四）船首和船尾两舷标明吃水标尺；（五）船舶中部两舷标明载重线。
受船型或者尺寸限制不能在前款规定的位臵标明标志的船舶，应当在船上显著位臵标明船名和船籍港。
二、小型船舶船名标志（一）小型船舶为200总吨以下的船舶。
（二）标志：小型船舶应当在船上显著位臵标明与其登记船名、船籍港一致的船名和船籍港，并接受各级海事管理机构的监督检查。
小型船舶应当在船首两舷和船尾标明船名，在船尾船名下方标明船籍港。
船长20米以下或受船型限制不能在规定位臵标明船名标志的小型船舶，应按以下方式之一标明船名、船籍港：1、配备一式两块标志牌，面向舷外对称安装在驾驶室上层建筑顶部或左右舱壁的适当显著位臵；2、无舱室的小型船舶配备标志牌一块，面向前方安装在船上适当显著位臵；3、配备灯箱替代标志牌。
配备一具双侧显示灯箱的，安装在驾驶室上层建筑顶部中轴线的适当位臵。
（三）船名标志的尺寸：1、船名标志牌的形状为四角为小圆角的矩形，船长20米及以上的小型船舶的船名标志牌为长600mm，宽450mm（Ⅰ型）；船长20米以下的小型船舶的船名标志牌为长500mm，宽375mm（Ⅱ型）；无舱室的小型船舶的船名标志牌为长300mm，宽225mm（Ⅲ型）。
2、船名标志灯箱为长方体灯箱，船长20米及以上的小型船舶的灯箱尺寸为长600mm，宽450mm（Ⅰ型）；船长20米以下的小型船舶的灯箱尺寸为长500mm，宽375mm（Ⅱ型）。
灯箱的厚度视实际需要而定。
3、船名标志牌、灯箱的内容为船名和船籍港，书写居中排列，且船名在上，船籍港在下。
4、船名标志牌、灯箱所使用的汉字为规范简化字，字体为方正准圆体，英文字母和阿拉伯数字为等粗线体。

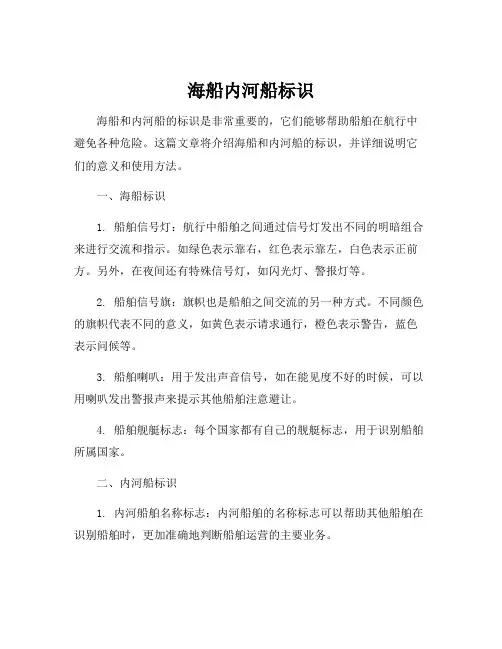

海船内河船标识
海船内河船标识海船和内河船的标识是非常重要的，它们能够帮助船舶在航行中避免各种危险。
这篇文章将介绍海船和内河船的标识，并详细说明它们的意义和使用方法。
一、海船标识1. 船舶信号灯：航行中船舶之间通过信号灯发出不同的明暗组合来进行交流和指示。
如绿色表示靠右，红色表示靠左，白色表示正前方。
另外，在夜间还有特殊信号灯，如闪光灯、警报灯等。
2. 船舶信号旗：旗帜也是船舶之间交流的另一种方式。
不同颜色的旗帜代表不同的意义，如黄色表示请求通行，橙色表示警告，蓝色表示问候等。
3. 船舶喇叭：用于发出声音信号，如在能见度不好的时候，可以用喇叭发出警报声来提示其他船舶注意避让。
4. 船舶舰艇标志：每个国家都有自己的舰艇标志，用于识别船舶所属国家。
二、内河船标识1. 内河船舶名称标志：内河船舶的名称标志可以帮助其他船舶在识别船舶时，更加准确地判断船舶运营的主要业务。
2. 内河船舶载货量标志：不同的内河船舶具有不同的最大载货量，这些载货量标志能够帮助其他船舶正确地判断内河船舶的最大载货量，从而避免因超载等原因引发的航行安全事故。
3. 内河船舶喇叭声号标志：内河船舶在遇到危险或需要保持安全距离的时候，需要发挥喇叭声号标志来发出声响警报，以提醒其他船舶注意安全距离。
4. 内河船舶排放标志：内河船舶的污染排放问题是公众关注的一个重点问题。
不少船舶会通过安装内河船舶排放标志来明确船舶的污染排放情况，从而降低环境污染的发生率。
以上就是海船和内河船的标识，每一个标识都有它独特的意义和功能，如果你是一名海员或内河船员，一定要懂得如何正确使用这些标识，以确保航行的安全和正常。
1-1船舶基本组成和主要标志
2 主要标志
2.1、吃水标志(draft mark)
俗称六面水尺 标记方法 ① 米制---10cm ② 英制---6in 读取方法 ① 据实际水线在数字 中的位置，相切处 按比例读取吃水 ② 有波浪时应取其最 高和最低时读数的 平均值
储备浮力和干舷
1、储备浮力(reserved buoyancy) 满载水线(设计水线)以上的船体水 密空间所提供的浮力。它是船舶适 航性的重要指标。其大小与船舶尺 度、类型、航区和航行季节等因素 有关。 海船满载时的储备浮力为对应满载 排水量的25％-50％ 2、干舷（freeboard) 是指在船中处，从干舷甲板线的上 边缘向下量至载重线上边缘（或满 载水线）的垂直距离。 储备浮力通常以干舷的高度来衡量。 干舷越大，表示船舶的储备浮力也 就越大
核心专业课之
船舶结构与设备 Ship Constuction & Equipment 航海技术系 技能教研室 代其兵
课程定位
船舶结构 与设备
船舶原理
船舶操纵 航海英语
•船舶线形图 •适航性 •稳性 •船体强度
•船体结构 •甲板设备 •船体保养和修理
•锚设备操作 •系泊设备操作 •舵设备操作
1.准确识别各种船舶
2.了解各种船舶的船体结构特点， 具备正确维护船体的基本知识
课程教学目标
3.达到熟练操作各种甲板设备并进行 正确维护
考核评价方式
30% 70%
平时成绩：（出勤、课堂答问、学习态度、课后作业）
第一章 船舶常识
§1 船舶的基本组成与主要标志 §2 船舶尺度、吨位 §3 船舶的种类与特性
§1 船舶基本组成和主要标志
船底（bottom）来自舭部（bigle） 舷侧（broadside）
水手业务第12课船舶主要部位名称与船舶标志
导航及生活设备。
配套设备
←上层建筑
←主船体
船舶基本组成实船图
建造中的主船体结构
2.1主船体结构
（1）甲板是铺在船梁上的钢板，将船体分隔成上、中、下 层。大型船甲板数可多至六、七层，其作用是加固船体结构 和便于分层配载及装货。
2.甲板线标志
为一长为300毫米、宽25毫米的水平线，勘划于船中处的 每侧，其上边缘一般应经过干舷甲板(freeboard deck)上 表面向外延伸与船壳板外表面之交点。
3.载重线标志
关于《1966年国际载重线公约1988年议定书》
2003年修正案生效的公告
• 中华人民共和国交通部 公 告
指水线面至船底龙骨板下缘的垂直距离。它是船舶进出港、 过浅滩、系靠码头和装卸货物时应考虑的吃水。 （2）型吃水（moulded draft）
是指水线面至船底龙骨板上缘的垂直距离，与实际吃水相 差一个龙骨板的厚度。它是船舶设计和进行性能计算时所考 虑的吃水。
船舶吃水随着船舶的载重量和舷外水的密度的变化而不同， 量得吃水后经过查阅有关船舶曲线图和计算，可以求得该船 当时的排水量和载重量。
船舶基本组成与主要标志
一、船舶基本组成
1.船舶各部位名称如图所示：
船的前端叫船首（stem）； 后端叫船尾（stern）; 船首两侧船壳板弯曲处叫 首舷（bow）； 船尾两侧船壳板弯曲处叫 叫尾舷（quarter）； 船两边叫船舷（ships side）； 船舷与船底交接的弯曲部叫舭部 （bilge）。 连接船首和船尾的直线叫首尾线 （fore and aft line center line,centre line）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
船舶外表的几个标志
（一）吃水标志
船舶的吃水标志叫水尺。
它绘在船首、尾及船中两侧船壳上，俗称六面水尺。
水尺采用米制，用阿拉伯数字标绘，每个数字的高度为0.1米,上下两数字的间距也是0.1米，以数字下缘为准。
采用英制水尺时，用阿拉伯数字或罗马数字标绘，每个数字高度为6英寸，数字与数字的间距也是6英寸，也以数字下缘为准，如图。
水尺标志图
观测船舶吃水时，根据实际水线在数字中的位置，按比例取其读数。
有、波浪时应取其最高及最低时读数的平均值。
有些大型船舶设有吃水的指示系统，可以在驾驶台上直接读出六面水尺的读数。
（二）载重线标志
船舶载重线标志是指为标明船舶载重线位置，用以检查装载状态使不小于已核定的最小干舷，而按载重线公约或规范所规定的式样勘绘于船中两舷的标志。
它包括一线条宽度为25毫米的圆环和与圆环相交的一条水平线，水平线的上缘通过圆环中心，圆环中心位于船中，河船的圆环标志与海船不同，河船的圆环下半部分不着色，而海船的圆环下半部分着色填满。
圆环上方有与圆环外径等长的一甲板线，甲板线的上边缘通过干舷甲板上表面与船壳板外表面的交点，甲板线受护舷材等影响不能勘划时证书要注明。
圆环上加绘“Z”“C”表示载重线的勘划机构为国内检验机构，由中国船级社勘划时用“C”“S”表示,河船与海船的字母标识略有不同，见下图，此外当字母为“H”时表示高速船。
内河船舶载重线标志图
海上船舶载重线标志图
内河船舶适航于数级航行（段）时，则应以数条水平线表示载重线，其中标“A”、“B”、“C”的线段，表示“A”“B”、“C”级航区载重线; 标“J1”、“J2”的线段，表示“J1”、“J2”级航段载重线。
海船载重线除与航区有关外，还与季节有关，标“X”的线段，表示夏季载重线，该水线与圆盘中心线处于同一高度; 标“R”的线段，表示热带载重线; 标“R”的线段，表示热带载重线; 标“RQ”的线段，表示热带淡水载重线。
（三）球鼻首和侧推器标志
有球鼻首的船舶，在船首两侧满载水线以上船壳上绘有球鼻首标
志，表示船体首部前端为球鼻首。
有首侧推器的船舶在船首两侧（球鼻首标志后）绘有侧推器标志，表示船体首部两侧有侧向推进器。
以引起靠近船舶的注意。
球鼻首标志侧推器标志
（四）船名和船籍港标志
每艘船都在船首两侧明显位置写上船名，也有的写在驾驶楼上的船名牌上，字的高度视字的多少及船的大小确定。
5000吨左右的船，中文字高为1米左右，并在船名下面加注汉语拼音。
每艘船在船尾明显位置还写上船名和船籍港，船名字高比船首的小10%-20%，船籍港字高为船名字高的60%—70%左右。
（五）烟囱标志
烟囱标志是船公司自行规定的。
各轮船公司规定本公司所有船舶烟囱颜色与标志图案，例如长江航运集团标志为CSC。
此外有的还规定船体各部分统一的油漆颜色，便于在航行途中及港内互相识别。
（六）分舱标志及顶推位置标志
有的船在货舱与货舱之间的舱壁两侧舷外船壳上，绘有表示各货舱位置的分舱标志。
有的绘有顶推位置线，表示拖船可以在此处顶推。
分舱标志顶推位置标志
以上就是常见的几个船舶主要标志，希望对大家有所帮助。
谢谢！。
