关于铝型材拉弯的一般常识
铝合金压弯方法-概述说明以及解释
铝合金压弯方法-概述说明以及解释1.引言1.1 概述概述:铝合金压弯是一种常见的金属加工方法，用于将铝合金板材折弯成所需的形状或角度。
这种方法广泛应用于航空航天、汽车制造、建筑和电子行业等领域。
铝合金具有轻质、耐腐蚀和优良的导电导热性能，因此成为制造复杂结构的理想材料之一。
在进行铝合金压弯之前，需要考虑多种因素，包括铝合金的成分、板材的厚度和硬度、弯曲角度和半径等。
此外，还需要选择合适的压弯机和工具，以确保最佳的加工质量和效率。
铝合金压弯方法主要包括手动压弯和机械压弯两种。
手动压弯是较为简单和常见的方法，操作人员通过运用力和工具将铝合金板材逐渐弯曲至所需角度。
机械压弯则利用专用的压弯设备，通过电动或液压系统施加力量来实现弯曲。
机械压弯具有高精度和重复性好的优点，适用于批量生产和复杂形状的铝合金压弯。
此外，还有一些特殊的铝合金压弯方法，如热压弯和滚轮压弯。
热压弯是在加热的条件下进行的，利用铝合金的高温塑性性能来实现弯曲，适用于一些特殊形状的铝合金板材。
滚轮压弯则是利用滚轮对铝合金板材进行逐渐弯曲，适用于较长且细长的板材。
总之，铝合金压弯方法是一种重要且广泛应用的金属加工技术。
通过合理选择方法和工具，可以高效、精确地实现对铝合金板材的弯曲加工，满足各种工业领域的需求。
未来，随着科技的进步和新材料的研发，铝合金压弯方法也将不断更新和发展，为各行各业提供更好的解决方案。
文章结构部分的内容通常用来介绍和说明文章的组织结构和主要部分。
在这篇文章中，可以按照以下方式编写1.2文章结构部分的内容：文章结构：本文主要分为引言、正文和结论三个部分。
引言部分：在引言部分，我们会对铝合金压弯方法进行概述，并说明本文的目的。
正文部分：正文部分将详细介绍铝合金压弯方法的要点。
其中包括铝合金压弯方法要点1和铝合金压弯方法要点2。
通过对这两个要点的介绍，读者可以了解铝合金压弯方法的具体步骤和技术要求。
结论部分：在结论部分，我们将对全文进行总结，并展望未来的发展方向。
铝合金型材 弯曲
铝合金型材弯曲1. 弯曲的定义和应用领域铝合金型材是一种常见的建筑和工业领域使用的材料，具有轻质、高强度、耐腐蚀等特点。
在实际应用中，有时需要对铝合金型材进行弯曲加工，以满足特定的设计要求。
弯曲是通过施加力量使铝合金型材发生弯曲变形，从而改变其形状和结构。
弯曲广泛应用于建筑、航空航天、汽车、电子、家具等领域。
例如，在建筑领域，铝合金型材的弯曲可以用于制作门窗框架、阳台栏杆等；在汽车领域，弯曲后的铝合金型材可用于制作车身结构、底盘等部件。
2. 弯曲的方法和工艺2.1 冷弯曲冷弯曲是指在常温下对铝合金型材进行弯曲加工。
冷弯曲通常使用机械弯曲设备，如弯曲机、辊弯机等。
具体的工艺流程如下：1.准备工作：选择合适的铝合金型材和弯曲设备，准备好所需的模具和夹具。
2.弯曲设备的调整：根据铝合金型材的尺寸和要求，调整弯曲设备的参数，如弯曲角度、弯曲半径等。
3.定位固定：将铝合金型材放置在弯曲设备上，使用夹具将其固定好，确保弯曲过程中的稳定性。
4.弯曲加工：通过启动弯曲设备，施加力量使铝合金型材发生弯曲变形。
根据需要，可以进行多次弯曲，以达到所需的形状。
5.检验和修整：完成弯曲后，对弯曲后的铝合金型材进行检验，检查其弯曲角度、外观质量等是否符合要求。
如有需要，可以进行修整和调整。
2.2 热弯曲热弯曲是指在高温下对铝合金型材进行弯曲加工。
热弯曲通常使用火焰加热或电加热的方法，将铝合金型材加热至一定温度后进行弯曲。
热弯曲相比冷弯曲具有以下特点：•热弯曲可以使铝合金型材的弯曲半径更小，形状更复杂。
•热弯曲可以减少弯曲过程中的应力和变形，提高弯曲后的铝合金型材的质量。
然而，热弯曲也存在一些限制，如对设备和工艺要求较高，加工时间较长等。
3. 弯曲后的铝合金型材质量控制在铝合金型材弯曲过程中，为了保证弯曲后的铝合金型材的质量，需要进行质量控制。
常用的质量控制方法包括以下几个方面：3.1 原材料选择选择优质的铝合金型材作为原材料，确保其材质和性能符合要求。
门窗拉弯操作规程标准(3篇)

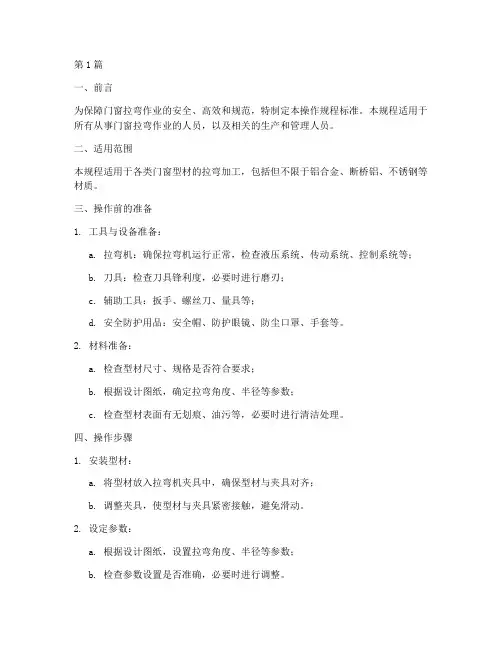

第1篇一、前言为保障门窗拉弯作业的安全、高效和规范，特制定本操作规程标准。
本规程适用于所有从事门窗拉弯作业的人员，以及相关的生产和管理人员。
二、适用范围本规程适用于各类门窗型材的拉弯加工，包括但不限于铝合金、断桥铝、不锈钢等材质。
三、操作前的准备1. 工具与设备准备：a. 拉弯机：确保拉弯机运行正常，检查液压系统、传动系统、控制系统等；b. 刀具：检查刀具锋利度，必要时进行磨刃；c. 辅助工具：扳手、螺丝刀、量具等；d. 安全防护用品：安全帽、防护眼镜、防尘口罩、手套等。
2. 材料准备：a. 检查型材尺寸、规格是否符合要求；b. 根据设计图纸，确定拉弯角度、半径等参数；c. 检查型材表面有无划痕、油污等，必要时进行清洁处理。
四、操作步骤1. 安装型材：a. 将型材放入拉弯机夹具中，确保型材与夹具对齐；b. 调整夹具，使型材与夹具紧密接触，避免滑动。
2. 设定参数：a. 根据设计图纸，设置拉弯角度、半径等参数；b. 检查参数设置是否准确，必要时进行调整。
3. 启动拉弯机：a. 按下启动按钮，启动拉弯机；b. 观察型材在拉弯过程中的状态，确保型材弯曲均匀。
4. 检查弯曲效果：a. 拉弯完成后，检查型材弯曲角度、半径等是否符合设计要求；b. 如有偏差，及时调整拉弯机参数或更换刀具。
5. 取出型材：a. 关闭拉弯机，待型材停止运动后，取出型材；b. 检查型材表面是否有划痕、损伤等，必要时进行修复。
五、注意事项1. 操作人员必须穿戴好安全防护用品，确保自身安全；2. 操作过程中，严禁触摸型材和拉弯机运动部件；3. 拉弯机运行时，严禁调整参数或进行维修；4. 拉弯完成后，及时清理现场，确保生产环境整洁；5. 定期对拉弯机进行维护保养，确保设备正常运行。
六、结束本规程标准旨在规范门窗拉弯操作，提高生产效率和质量。
操作人员应严格按照本规程执行，确保安全生产。
第2篇一、适用范围本规程适用于门窗型材的拉弯加工操作，包括但不限于铝合金、塑钢等材料的门窗型材拉弯。
铝合金矫直拉伸量
铝合金矫直拉伸量1. 引言铝合金是一种重要的结构材料，具有轻质、高强度、耐腐蚀等优点，在航空航天、汽车制造、建筑工程等领域得到广泛应用。
然而，铝合金在加工过程中常常会出现翘曲、变形等问题，影响其使用效果。
因此，矫直和拉伸是常用的铝合金加工工艺，用于消除材料内部应力、改善材料的形状和性能。
本文将详细介绍铝合金矫直和拉伸的相关知识，包括矫直和拉伸的定义、原理、影响因素、工艺参数以及应用案例等内容。
2. 铝合金矫直2.1 定义铝合金矫直是指通过机械力作用，使铝合金材料产生塑性变形，以消除材料内部应力，改善材料的形状和性能的加工工艺。
2.2 矫直原理铝合金矫直的原理是利用外力对材料进行塑性变形，改变材料的形状，使其达到预定的要求。
矫直过程中，材料内部应力会得到释放和调整，从而消除变形产生的应力集中和应力不均匀现象。
2.3 影响因素铝合金矫直的效果受到多种因素的影响，包括材料的性能、矫直设备的性能、矫直工艺参数等。
2.3.1 材料的性能材料的强度、硬度、塑性等性能对矫直效果有重要影响。
通常情况下，强度高、硬度大的材料矫直难度较大，需要选用适当的矫直设备和工艺参数。
2.3.2 矫直设备的性能矫直设备的性能直接影响矫直效果。
设备的刚性、精度、控制系统等都会对矫直结果产生影响。
因此，在选择矫直设备时，需要考虑设备的性能指标和适用范围。
2.3.3 矫直工艺参数矫直工艺参数包括矫直力、矫直速度、矫直温度等。
这些参数的选择需要根据具体情况进行调整，以达到最佳的矫直效果。
2.4 矫直工艺铝合金矫直的工艺通常包括以下几个步骤：2.4.1 材料准备在进行矫直之前，需要对材料进行准备，包括去除表面污垢、检查材料的表面质量和尺寸等。
2.4.2 矫直设备调试将材料放入矫直设备中，并进行设备的调试，包括设定矫直力、速度、温度等参数，确保设备正常运行。
2.4.3 矫直操作根据矫直工艺要求，通过控制矫直设备，对材料进行矫直操作。
操作过程中需要注意矫直力的控制、矫直速度的控制以及材料的温度控制等。
铝型材弯曲工艺
铝型材弯曲工艺铝型材作为一种非常常见的建筑材料，在各个领域都有广泛应用。
在建筑工程中，经常会遇到需要对铝型材进行弯曲的情况，这就需要使用铝型材弯曲工艺。
一、铝型材的弯曲原理铝型材的弯曲原理主要是依靠材料的弹性以及受力分布产生的内力实现的。
当铝型材受到外力时，其内部会产生一定的应力和应变，这种应力和应变可以通过对铝型材进行加强来使其具有一定的延展性，实现对铝型材的弯曲。
同时，在进行弯曲的过程中，需要注意材料的冷热处理，以保证其力学性能和表面质量。
二、铝型材的弯曲工艺铝型材的弯曲工艺其实并不难，需要遵循一定的步骤和操作规范即可。
具体步骤如下：1.铝型材准备首先需要准备好需要弯曲的铝型材，注意选择材质和尺寸，以及材料的冷热处理。
2.弯曲角度确定根据设计要求或现场实际情况，确定需要弯曲的铝型材的具体角度和弯曲方向。
3.制作弯曲模具根据铝型材的尺寸和弯曲角度制作相应的弯曲模具。
4.进行弯曲将铝型材放入弯曲模具中进行弯曲，注意操作力度和加热时间，以保证成型质量。
5.冷却处理铝型材完成弯曲后，需要进行冷却处理，以保证其力学性能和表面质量。
可以采用水冷或空冷方式。
三、铝型材弯曲工艺的应用铝型材弯曲工艺在建筑工程中有着广泛的应用，例如可以用于制作弧形门窗、弧形顶棚、弯曲角度的装饰等。
同时在家具等领域也有着重要的应用价值。
总结：铝型材弯曲工艺是一种非常常见的材料加工工艺，在建筑工程和家具领域有着广泛的应用。
需要掌握一定的工艺，才能保证成品的质量和效果。
浅谈弯弧幕墙铝材拉弯应用要点设计分析
浅谈弯弧幕墙铝材拉弯应用要点设计分析摘要：随着建筑造型结构多样化，人们不再满足标准规整的单一式建筑，各种具有新颖造型的建筑幕墙如雨后春笋般涌现，而作为建筑外立面的点睛之笔—建筑幕墙的装饰效果尤越来越突出，在这些富有个性化的建筑幕墙中，弧形因其具有流线型的美感，弯弧建筑幕墙备受青睐，但支撑弯弧幕墙的主龙骨，铝型材的冷弯技术在目前工程具体设计加工中存在一系列的问题，本文结合相关项目实际案例，分类解决不同情况下弯弧幕墙主龙骨的冷弯技术问题。
作为关键词：弯弧建筑幕墙；冷弯技术；工艺设计引言：伴随人们物质文化生活水平的提高，大众对于建筑审美的水平也在不断提高，我国各地正在如火如荼般建造当地的地标性建筑，为了达到独特的外观效果，往往采用曲面弯弧，甚至双曲面弯弧造型，从而使建筑外观效果表现独特新颖，但在实际深化设计及加工中经常存在龙骨弯弧平整度差，翘曲严重从而造成外观凹凸不平；更有一些建筑幕墙设计师不懂具体铝型材的加工工艺及冷弯加工工艺从而造成铝材的劈裂，弯弧型材的不配套等一系列不安全的问题，给弯弧建筑幕墙留下了安全隐患，本文针对以往所负责项目中弯弧幕墙铝材拉弯出现的问题同时给出具体的解决方案。
弯弧建筑幕墙主龙骨的拉弯技术是指在给于型材预制拉力（在屈服极限范围内）的前提条件下，利用旋转和靠模改变型材断面变形从而使其产生塑性变形的过程。
经常采用的拉弯机分为转台式拉弯机，双转臂式拉弯机及专用拉弯机等。
1．弯弧建筑幕墙深化设计及加工中存在的问题1.1关于型材时效状态的选择建筑幕墙铝型材大部分采用6063-T5或6063-T6型号，6063-T5是指铝合金在高温成型状态下进行自然冷却，不经过冷加工的铝合金产品，抗拉强度为160Mpa，屈服强度为110Mpa，硬度为（HW）≥8.5，延伸率8%；6063-T6是指铝合金在高温成型状态下进行浸水冷却的人工时效铝合金产品。
抗拉强度为205Mpa，屈服强度为180Mpa，硬度为（HW）≥11.5，延伸率8%，两者铝合金在时效状态上有一些差别，T5是自然冷却，变形系数小，容易控制，硬度一般，而T6是水冷，变形系数较大，不容易控制，硬度高，所以6063-T6铝型材在拉弯过程中经常会出现脆裂及难以拉弯，平整度差等现象。
铝型材拉弯成型过程中的常见问题与处理措施研究
铝型材拉弯成型过程中的常见问题与处理措施研究摘要：本文研究了铝型材拉弯成型过程中可能出现的一些常见问题，并提供相应的处理措施。
针对塑性变形问题，我们提出了减少弯曲角度、增加模具半径和增加润滑剂使用量等处理措施；对于铝材表面问题，我们建议进行表面处理，选择合适的润滑剂以及进行模具表面处理。
我们还进行了实验研究，通过分析实验结果得出了结论。
该研究为铝型材拉弯成型过程中的常见问题提供了解决思路和方法，对于提高产品质量和生产效率具有一定的参考意义。
关键词：拉弯成型；润滑剂；模具表面处理；产品质量铝型材作为一种轻质高强度材料，广泛应用于各种工业和民用领域。
拉弯成型是铝型材加工中常用的一种方法，可以将铝材弯曲成各种复杂的形状。
然而，在铝型材拉弯成型过程中，常常会出现一些问题，如纵向裂纹、塑性流痕、毛刺、氧化等，这些问题会影响产品质量并降低生产效率[1]。
因此，解决这些问题对于提高铝型材的加工质量和效率具有重要的意义。
本文旨在研究铝型材拉弯成型过程中可能出现的一些常见问题，并提供相应的处理措施。
一、铝型材拉弯成型过程处理措施概述铝型材作为一种轻质高强度材料，具有优异的机械性能、良好的导热性能和耐腐蚀性能，因此广泛应用于各种工业和民用领域。
在铝型材的加工过程中，拉弯成型是一种常见的加工方法，可以将铝材弯曲成各种复杂的形状。
然而，在拉弯成型过程中，常常会出现一些问题，如纵向裂纹、塑性流痕、毛刺、氧化等，这些问题会影响产品质量并降低生产效率。
本文旨在研究铝型材拉弯成型过程中可能出现的一些常见问题，并提供相应的处理措施。
具体包括针对塑性变形问题和铝材表面问题的处理措施研究和实验验证，以期为提高铝型材的加工质量和效率提供参考。
二、铝型材拉弯成型过程中的常见问题（一）塑性变形问题塑性变形是铝型材拉弯成型过程中最常见的问题之一。
在拉弯过程中，铝型材会发生各种形式的塑性变形，其中纵向裂纹、塑性流痕和拉伸不均匀是比较常见的问题。
铝型材拉弯成型过程中常见问题及处理
铝型材拉弯成型过程中常见问题及处理作者：唐志民来源：《科技与创新》2015年第16期摘要：随着铝弯曲型材的广泛应用，其在生产中所暴露出的问题也逐渐增多。
为了保证零件的合格率和生产的稳定性，降低生产成本，主要阐述了铝型材拉弯成型过程中常见的问题和相关处理方法。
这已经成为了批量生产过程中急需解决的主要问题。
关键词：铝型材；拉弯成型；拉弯模具；拉弯零件中图分类号：TG306 文献标识码：A DOI：10.15913/ki.kjycx.2015.16.065铝型材拉弯成型的基本原理是拉弯模具与台面固定不动，支臂拉伸型材绕拉弯模转动，使型材毛料在拉力和弯矩的作用下产生塑性变形，与模具逐渐贴合，从而获得所需形状的零件。
拉弯零件的特点是曲率半径比较大、回弹比较大、曲率延轴向变化。
铝型材拉弯被广泛应用于航空、航天、汽车、建筑和高速列车工业中，用于弯曲零件成型，比如机身、机翼加强筋和骨架，弧形房屋骨架、弧形门框、窗框，列车车头、车顶轮廓支撑件和窗框、弧形门框骨架。
铝弯曲型材零件在我国机械生产和现代建筑中发挥着重要的作用。
随着铝弯曲型材的广泛应用，其在生产中所暴露出的问题也逐渐增多。
为了保证零件的合格率、生产的稳定性，主要研究了铝型材拉弯成型过程中常见的问题和相关处理方法。
在铝型材拉弯成型的过程中存在许多问题，而这些问题会严重影响产品的合格率和生产效率，同时，生产成本对企业的正常运营生产也会造成极大的影响。
鉴于铝型材拉弯成型产业化的需要，结合铝型材拉弯成型的现状，有效分析了铝型材拉弯型材成型的常见问题，提出了几点相关的改善措施，希望能为铝型材拉弯成型提供有效的参考。
1 存在的问题1.1 外形轮廓度偏差轮廓度是指型材经过拉弯，变化后的型材外形轮廓与外形样板或检验模胎的吻合程度。
使外形轮廓度出现偏差的主要因素有：①拉弯模具的曲率回弹变化；②各批次冶金挤压型材材质不稳定，每根材料局部区域的硬度不均匀；③弯曲曲率半径变化过大；④型材毛坯截面积不均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于铝型材拉弯的一般
常识
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
关于铝型材拉弯的一般常识
一、关于铝型材的分类
1、按照型材结构分类：一般型材和断桥型材（又称隔热型材）。
2、按照表面处理分类：阳极氧化型材和涂装型材。
3、按照硬度状态分类：在材质（化学成分）相同前提下分为时效
（高温组织均匀化）和非时效型材。
4、按照使用用途分类：工业和建筑用。
根据来图及说明确定该工程项目选用型材是建筑用型材，阳台部分用阳极氧化一般型材，门窗部分用断桥涂装型材，材质6063，硬度状态通常T5。
二、关于型材拉弯工艺特点及要求
1、所谓拉弯即是在给于型材预制拉力（在屈服极限范围内）的前
提下，利用旋转和靠模改变型材断面变形中介面（内移）使其
塑性变形的过程。
2、关于备料长度：一般情况下备料应是所需弯曲材料的有效弧长
加上工艺段之和，工艺段等于2.1倍的变形宽度（t），变形
宽度（t）等于外半径（R外）减内半径（R内）。
备料长度=有效弧长+2.1 t
当然具体备料长度可以根据实际情况考虑套裁，以便节省工艺段。
3、关于备料数量：一般情况下应根据不同断面、不同半径、不同
弧长在实际需要数量基础上增加1~2支备份，以便做为调试模
具用。
该备份未考虑材料弯曲后的运输、加工、安装等环节可能出现的损失数量。
4、关于材料每支弯曲有效弧长的要求：通常情况下不应超过弧度
角180度。
5、关于材料硬度状态的要求：当型材弯曲的伸长率满足变形量要
求时应选择T5状态（e≤10%），铝型材的国家标准为e≥
8 %；
e = t / R内×100% = (R外-R内) ÷R内×100%
否则应选择To~T4状态。
当然型材生产厂一般不愿意给客户生产T1~T4状态型材。
6、关于型材表面处理要求：通常情况下可以选择阳极氧化或涂装
后弯曲加工（涂层的伸长率远大于型材的伸长率）；因为型材拉弯时型材与模具之间没有相对位移，故不会损伤型材。
如型材弯曲过程中涂层脱落则是涂层的附着力不足原因造成的，产生附着力不足的原因主要有喷涂前处理不好或加温不足及加温时间不足造成。
当然为方便运输和安装应适当做表面保护。
上述介绍只是一般的常识说明，具体情况需视工程项目要求的分格、结点及选材等特点确定。
不明之处请见谅、恳请指正。
深圳市蓝天金属制品有限公司
二○○九年十月十七日关于铝型材拉弯过程中针对伸长率的一般要求
一、关于伸长率的计算：
t（变形宽度）=R外—R内
e（伸长率） = t / R内×100%
铝型材的国家生产标准（6063、T5）e（伸长率）≥ 8 %
二、关于铝型材拉弯对于铝型材伸长率的一般要求：
1、铝型材（6063、T5）：当铝型材弯曲需要e（伸长率）≤ 10 %时，一般铝型材均可以拉弯；
2、铝型材（606
3、T5）：当铝型材弯曲需要e（伸长率）≥ 10 %情况下，如果铝型材壁厚较厚、封闭空腔、几何形状相对简单、弯曲方向上受力对称、宽高比小于1时，其拉弯伸长率一般可以在10 % ～16 %范围内拉弯；
3、铝型材弯曲在上述情况不允许条件下，则应考虑选择铝型材的其他硬度状态，如To～T4；一般情况下铝型材（6063）在To状态下其伸长率可以达到20 % ～28 %；
4、总之，关于铝型材拉弯在伸长率方面的要求应该视具体的设计要求和选材情况（几何形状、壁厚、空腔封闭程度、弯曲方向受力对称性、抗拉强度等）具体确定。
