RIGID FLUID LINES
Identification of tube material Repairs to aircraft tubing must be made with materials that are the same as the original, or are an approved substitute.
However, as a rule, rigid tubing is used in: Stationary applications Long, relatively straight runs Systems that typically utilize rigid tubing include fuel, oil, oxygen, and instrument systems.
Basic Aircraft system Fittings and Lines of Hydraulic System
Basic Aircraft Systems — Hydraulic System
RIGID FLUID LINES
A single aircraft typically contains several different types of rigid fluid lines. Each type of line has a specific application.
Basic Aircraft Systems — Hydraulic System RIGID FLUID LINES
2. Rigid lines in modern aircraft Corrosion-resistant steel tubing : Another benefit of corrosion-resistant steel tubing is that it has a higher tensile strength which permits the use of tubing with thinner walls. As a result, the installation weight is similar to that of thicker-walled aluminum alloy tubing.
Basic Aircraft Systems — Hydraulic System RIGID FLUID LINES
MATERIAL 2. Rigid lines in modern aircraft Aluminum tubing : lines made of 5052-O aluminum alloy — Low pressure fuel and oil and medium pressure (1,000 to 1,500 psi) hydraulic and pneumatic systems. This alloy, even in its annealed state, is about one and three-quarters times stronger than half-hard, commercially pure aluminum. Occasionally, 2024-T aluminum alloy is used for fluid lines because of its higher strength. However, it is not as flexible and, therefore, is more difficult to bend and flare without cracking.
One way to ensure that a replacement is made of the same material is to compare the code markings on the replacement tube to those on the original. If the manufacturer's markings are difficult or impossible to read, an alternative method of identification must be used.
Basic Aircraft Systems — Hydraulic System RIGID FLUID LINES
MATERIAL 1. Rigid lines in early aircraft Many fluid lines used in early aircraft were made of copper tubing. However, copper tubing proved troublesome because it became hard and brittle from the vibration encountered during flight, and eventually failed. To help prevent failures and extend the life of copper tubing, it must be periodically annealed to restore it to a soft condition.
Basic Aircraft Systems — Hydraulic System
RIGID FLUID LINES
MATERIAL 2. Rigid lines in modern aircraft Aluminum tubing : Aluminum alloy tubes are identified in a number of ways. on larger tubes, the alloy designation is stamped directly on the tube's surface. on small tubing, the alloy designation is typically identified by a colored band. These color bands are no more than 4 inches wide and are painted on the tube's ends and mid section. When a band consists of two colors, one-half the width is used for each color. [Figure 10-1]
Applications include high pressure hydraulic, pneumatic and oxygen systems. Corrosion-resistant steel is also used in areas that are subject to physical damage from dirt, debris, and corrosion caused by moisture, exhaust fumes, and salt air. Such areas include flap wells and external brake lines.
Basic Aircraft Systems — Hydraulic System
RIGID Leabharlann LUID LINES2. Rigid lines in modern aircraft Titanium alloy tubing :
This type of tubing and fitting is used extensively in transport category and high performance aircraft hydraulic systems for pressures above 1,500 psi. Titanium is 30 percent stronger than steel and 50 percent lighter than steel. Cryofit fittings（冷装配接头） or swaged fittings（型锻接头） are used with titanium tubing.
Basic Aircraft Systems — Hydraulic System
RIGID FLUID LINES
MATERIAL 1. Rigid lines in early aircraft Annealing is accomplished by heating the tube until it is red hot and then quenching in cold water. When working on an aircraft that has copper tubing, the tubing should be annealed each time it is removed. Furthermore, copper lines must be regularly inspected for cracks, hardness, and general condition.
Basic Aircraft Systems — Hydraulic System
RIGID FLUID LINES
2. Rigid lines in modern aircraft Titanium alloy tubing :
Do not use titanium tubing and fittings in any oxygen system assembly. Titanium and titanium alloys are oxygen reactive. If a freshly formed titanium surface is exposed in gaseous oxygen, spontaneous combustion could occur at low pressures.
1 空客A320液压系统
空客A320-液压系统李桃山南昌航空大学飞行器工程学院 100631班10号摘要：A320系列飞机成功的设计理念及架构奠定了空中客车公司在民机市场中的地位。
从系统构成、工作性能、可靠性及维修性等方面对A320液压系统进行了详细介绍和分析。
该机型液压系统架构简洁,具有一定的先进性,对相近民用机型设计而言,具有重要的参考意义。
关键字：A320液压系统;主液压系统;辅助液压系统1、引言：装有两台喷气式发动机、可供大约150个座位的空中客车A320，是首次安装了数字式电子飞行操纵系统的民用客机。
由于飞机操纵、增升装置和起落架操纵需要较大功率，所以其液压系统是个复杂、多余度、大功率的液压系统。
该液压系统最鲜明的特点是突出了它的可靠性。
2、A320系列飞机介绍空中客车A320系列飞机是欧洲空中客车工业公司研制生产的双发中短程150座级飞机。
A300／310宽体客机在获得市场肯定并打破美国垄断客机市场的局面后。
空中客车公司决定研制与波音737系列和麦道MD80系列进行竞争的机型，在1982年3月正式启动A320项目。
1987年2月22日首飞。
截至目前世界上共有200多家运营商运营着3700多架A320系列飞机，其中包括A318、A319、A320和A321在内。
订购的飞机总量突破6300架。
A320飞机具有更宽大的座椅、更宽敞的客舱空间、更好的使用经济性和更高的可靠性等优点,是一种真正经过创新的飞机。
A320系列客机在设计中“以新制胜”,采用了先进的设计和生产技术以及新型的结构材料和先进的数字式机载电子设备,是第一款使用电传操纵飞行控制系统的大型客机。
此外空中客车公司还在该系列飞机中使用了动态运力管理系统。
飞行员只需参加一种机型的培训课程就可驾驶该系列所有的飞机。
在经过极短时间的额外培训后，飞行员就可迅速从单通道飞机换飞较大型的远程飞机。
同样，一个机械师团队也可维护该系列的所有飞机。
3、A320液压系统概述及工作原理A320飞机安装有三个相互独立的液压系统(没有液压油的交换) ,分别称为绿系统、黄系统和蓝系统。
737NG飞机液压管路材料及力矩介绍

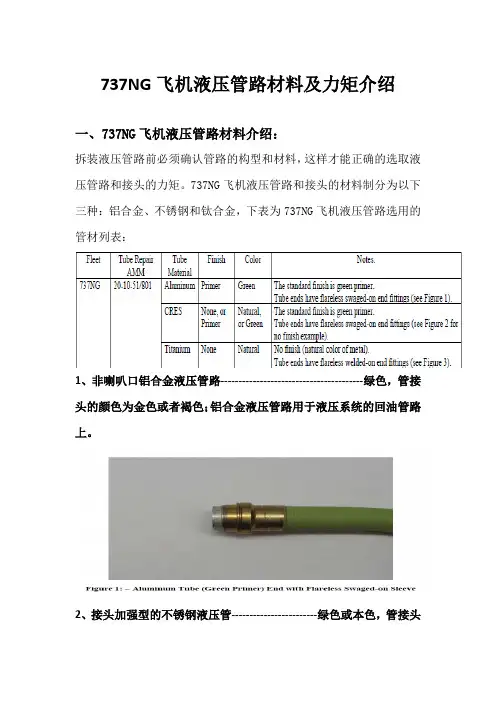

737NG飞机液压管路材料及力矩介绍一、737NG飞机液压管路材料介绍：拆装液压管路前必须确认管路的构型和材料，这样才能正确的选取液压管路和接头的力矩。
737NG飞机液压管路和接头的材料制分为以下三种：铝合金、不锈钢和钛合金，下表为737NG飞机液压管路选用的管材列表：1、非喇叭口铝合金液压管路----------------------------------------绿色，管接头的颜色为金色或者褐色；铝合金液压管路用于液压系统的回油管路上。
2、接头加强型的不锈钢液压管------------------------绿色或本色，管接头颜色为银色；未经过淬火的不锈钢液压管路用于液压系统的供压管路上，经过淬火的不锈钢液压管路用于液压系统的回油管路上。
由于不锈钢液压管的颜色可能是绿色或者本色，容易与铝合金液压管路混淆，所以如果液压管路为绿色时，还需结合液压管路的实际作用（供压管还是回油管）来判断管路的材料。
3、非喇叭口钛合金液压管路----------------------------------------本色，管接头颜色为暗灰色；钛合金液压管路用于液压系统的供压管路上。
铝合金液压管路和接头的力矩远小于不锈钢（CRES）/钛合金液压管路和接头的力矩，所以确认管路材料非常重要，液压管路和接头所上的力矩不正确，会导致管路接头结合面之间产生磨损继而导致漏油。
如果不锈钢（CRES）/钛合金液压管路与铝合金液压管路相连，则按照铝合金液压管路的标准选取接头力矩。
二、液压管路和接头力矩选取：1、液压软管力矩选取：以下两个因素决定液压软管的力矩:①.液压软管的外径②.液压软管与相连接头的材料。
液压软管和相连接头的材料均为不锈钢材料则使用表中STAINLESS STEEL TO STAINLESS STEEL PIPE FITINGS列举的力矩，液压软管或相连接头的材料不是不锈钢材料则使用表中ALL PIPE EXCEPT STAINLESS STEEL TO STAINLESS STEEL PIPE FITINGS列举的力矩。
液压接头介绍

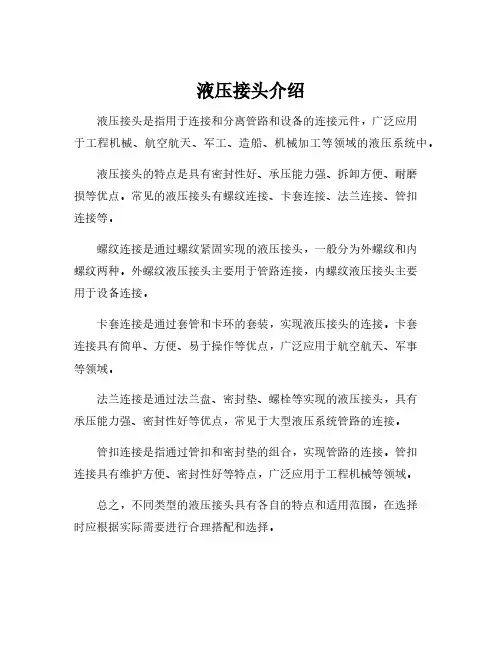

液压接头介绍
液压接头是指用于连接和分离管路和设备的连接元件，广泛应用
于工程机械、航空航天、军工、造船、机械加工等领域的液压系统中。
液压接头的特点是具有密封性好、承压能力强、拆卸方便、耐磨
损等优点。
常见的液压接头有螺纹连接、卡套连接、法兰连接、管扣
连接等。
螺纹连接是通过螺纹紧固实现的液压接头，一般分为外螺纹和内
螺纹两种。
外螺纹液压接头主要用于管路连接，内螺纹液压接头主要
用于设备连接。
卡套连接是通过套管和卡环的套装，实现液压接头的连接。
卡套
连接具有简单、方便、易于操作等优点，广泛应用于航空航天、军事
等领域。
法兰连接是通过法兰盘、密封垫、螺栓等实现的液压接头，具有
承压能力强、密封性好等优点，常见于大型液压系统管路的连接。
管扣连接是指通过管扣和密封垫的组合，实现管路的连接。
管扣
连接具有维护方便、密封性好等特点，广泛应用于工程机械等领域。
总之，不同类型的液压接头具有各自的特点和适用范围，在选择
时应根据实际需要进行合理搭配和选择。
飞机机身上常见连接件的拆装与维修技术
飞机机身上常见连接件的拆装与维修技术飞机机身上的连接件起着至关重要的作用，它们连接着各个部件，确保飞机在高空中稳定飞行。
连接件的拆装和维修是飞机维护保养中的重要环节，只有做到正确规范的操作，才能确保飞机的安全飞行。
接下来将介绍飞机机身上常见连接件的拆装与维修技术。
1. 铆钉的拆装与维修铆钉是连接飞机机身和其他部件的重要连接件，常见于铝合金结构中。
在拆装铆钉时，首先要使用合适的工具，如铆钉枪和锤子，按照顺序逐个拆除铆钉。
在维修时，应检查铆钉是否有松动或损坏现象，如有问题应及时更换。
2. 螺钉的拆装与维修螺钉是连接飞机机身的常见连接件，承受着飞机高速飞行时的巨大压力。
在拆装螺钉时，需使用合适的扳手进行旋转，注意力度要适中，避免损坏螺纹。
在维修时，应检查螺钉的螺纹是否完好，如有磨损应及时更换。
3. 管接头的拆装与维修管接头连接着飞机液压系统的管路，确保液压系统的正常运行。
在拆装管接头时，需先卸下管道，然后使用扳手拆除接头。
在维修时，需检查接头是否有泄漏或腐蚀现象，如有问题应更换密封圈或整个接头。
4. 螺母的拆装与维修螺母是固定螺栓的重要零件，确保飞机各部件的紧固连接。
在拆装螺母时，需使用合适的扳手进行拧紧或拆除。
在维修时，应检查螺母的螺纹是否完好，如有损坏应及时更换。
通过对飞机机身上常见连接件的拆装与维修技术进行学习和掌握，可以有效提高飞机维护保养的效率和安全性，确保飞机的正常飞行。
只有做到严格按照规范操作，才能保障飞行人员和乘客的安全。
希望工程师们在工作中能够严谨认真，不懈努力，为飞机的安全飞行贡献自己的力量。
液压管路系统
管路系统
管路系统是飞机液压能源传递到各个用户的通道，相当于人体的血管，占据了飞机液压系统大部分体积和重量。
飞机管路系统主要由管路、管接头和管路附件组成；其中管路有硬管、软管，管接头有永久式、标准可分离式和非标准可分离式（柱端式）等，管路附件有卡箍和块卡等。
飞机液压管路系统遍布机身、机翼、发动机、起落架等各个部分，工作环境非常复杂：变形大、振动强、温度多变。
由于飞机机身空间非常有限，而管路系统又非常庞大，给管路系统设计带来了很大的挑战。
飞机液压管路系统振动是由液压泵压力脉动、发动机传动机匣振动及作动器运动等引起的液固耦合现象，这种振动不仅影响液压系统的工作性能及寿命，还将严重影响飞机的飞行安全。
飞机液压管路系统所使用的磷酸酯基航空液压油，因其较强的腐蚀性，对管路系统的密封带来了挑战。
飞机液压系统的组成
压力
图3.1 定量泵的压力-流量特性曲线
20
流量
理论曲线
实际曲线
额定压力P1 P2 压力
图3.2 变量泵的压力-流量特性曲线
21
液压泵的压力控制——限压和卸荷
原因 ：液压泵通常由发动机驱动，而用压系统间歇工作，为 了对泵的输出最高压力加以限制并希望液压泵在用压系统不 工作时消耗的功率尽量少。
36
1.什么是传统机械按键设计？
传统的机械按键设计是需要手动按压按键触动PCBA上的开关按键来实现功能 的一种设计方式。
传统机械按键结构层图：
按键
PCBA
开关键
传统机械按键设计要点：
1.合理的选择按键的类型，尽量选择平 头类的按键，以防按键下陷。
2.开关按键和塑胶按键设计间隙建议留 0.05~0.1mm，以防按键死键。 3.要考虑成型工艺，合理计算累积公差， 以防按键手感不良。
发动机转子通过附件齿轮箱驱动油泵运转 发动机驱动泵控制开关——人工关断
“开”位：EDP在泵内补偿活门控制下进行供压或自动卸荷 “闭”位：电磁活门线圈通电，人工卸荷（人工关断） 飞机地面停放时——“开”位，避免电磁线圈长期通电
空气动力驱动泵——ADP
利用气源系统的引气驱动泵的转子 波音747，777等飞机的供压系统中
补偿活门——改变斜盘角度，进行变量调节 自动卸荷：通过补偿活门使得斜盘角度=0
人工释压活门——地面试车时减少油泵损失
12
13
14
挡块活门
旋转 缸体
斜盘
人工电磁活门
补偿活门
斜盘作动筒
15
手摇泵
16
17
18
19
液压泵压力—流量特性曲线
飞机液压系统知识点总结
飞机液压系统知识点总结1. 液压系统的基本原理液压系统是利用液体传递能量和控制动作的一种技术。
液压系统基本原理包括：（1）液体的压缩性低，传递压力能力强。
（2）液体能以较小的力推动大型机械，实现力的放大。
（3）液压系统具有顺滑、平稳的运动特性。
（4）液压系统能实现远距离传递力和能量。
2. 飞机液压系统的作用飞机液压系统作用于飞机的起落架、方向舵、高度舵、襟翼、襟翼阻尼器、前飞翼左/右旋转缸和涡轮喷气发动机活门等部件。
飞机液压系统的主要作用包括：（1）起落架的放出与收回。
（2）方向舵和高度舵的操作。
（3）襟翼的调整。
（4）发动机的活门控制。
（5）飞机制动系统的操作。
（6）辅助操作功能，如供油。
3. 飞机液压系统的组成飞机液压系统主要由液压源、液压站、传动装置和控制装置组成。
具体包括：（1）液压源：通常是由飞机上的涡轮喷气发动机提供动力，通过液压泵将动力转化成液压能量。
（2）液压站：制造、贮存并保持液压油的压力。
（3）传动装置：将压缩液压油的能量传递给飞机上需要进行动力操作的部件。
（4）控制装置：控制液压系统的开关、阀门和流量。
4. 飞机液压系统的分类根据液压系统的工作原理和液压泵的类型，飞机液压系统可以分为恒压系统和恒流系统。
（1）恒压系统：通过可调节的泵开关来维持恒定的液压油压力。
（2）恒流系统：通过可调节的泵转速以及不同大小的油液传动维持恒定的流量。
5. 飞机液压系统的优势飞机液压系统具有多种优势，如：（1）系统简单：液压系统可以实现复杂的动力操作，且不需要长时间的运转和停止。
（2）高效能：液压系统的运动非常迅速，能够实现高速和高动力的操作。
（3）负载能力：液压系统可以带动重型和大型设备进行操作，承载能力强。
（4）调控稳定：液压系统能够实现迅速的动作，同时能保持对动作的准确控制。
6. 飞机液压系统的故障与维护飞机液压系统的故障通常包括液压泄漏、液压油温升高、液压泵失效等问题。
为了确保飞机的安全飞行，对液压系统进行定期检查和维护至关重要。
飞机液压管路连接工艺技术
飞机液压管路连接工艺技术摘要：液压飞机主要由液压油、液压能量装置(液压泵、紧急泵等)组成。
)，控制设备(阀门、调节器等)。
)，操作设备(驱动设备、电机等)。
)，液压油箱、液压管路、存储器和机油滤清器，主要通过固定架固定在飞机结构上。
飞机复杂液压系统故障是液压动力传输的主要通道，连接部件和设备，传输高速流体流量，实现了飞机的传输、分配和控制的能量转换。
本文作为液压飞机连接技术分析的参考。
关键词：飞机；液压管路；连接工艺引言高压液压系统可以大大提高操作效率，降低质量，减少体积，但液压系统承受更大压力需要提高飞机液压泵的性能，提高液压输出压力的空气动力学，提高液压泵本身的振动性。
因此，泵频繁流量耦合导致液压系统振动剧烈，外部激励增强，结构和系统性能过早恶化。
1概述液压软管的振动疲劳是不可见和危险的，因为它容易磨损，容易松动，液压软管可能由于疲劳损坏而导致漏油，失去对飞机的控制等。
液压油的快速流动和环境振动是液压管路系统设计中的主要问题。
目前只有一种国内液压管路强度试验方法，其中地面模拟技术不能很好地模拟复杂的飞行条件。
本文设计了一种典型的飞机液压管路采油试验，一种既包括液压油流又包括振动环境的液压管路状态检查方法，并建立了液压管路疲劳载荷谱进行试验。
本实验可为飞机液压平整度优化设计提供重要依据。
飞机液压系统关闭时，阀门中断会导致液压管路内压力和流量的快速变化。
执行机动运动时，由于外部载荷，执行器还可能引起液压管路的压力和流量变化。
高速液压管路的压力和流量的剧烈波动可能导致冲击和振动，导致液压管路损坏，而安装在机械结构上的液压系统则必须承受飞机舱内的振动噪声。
连接水动力和振动环境可能导致管道系统振动疲劳。
管道疲劳失效不仅会损坏其自身结构，还会影响随管道管路安装的机械结构。
连接到飞机发动机机身结构上的液压管引起结构裂缝，甚至因剧烈振动而堵塞。
2循环冲击飞机液压管路飞机液压系统比具有1186个液压通道的C919飞机具有多种松散、长、复杂的特性，涉及的管路和接头更多。
飞机总装配阶段液压系统故障分析及诊断方法
飞机总装配阶段液压系统故障分析及诊断方法一、引言飞机液压系统是飞机重要的动力传递系统之一，液压系统的稳定运行直接关系到飞机起飞、飞行和降落等关键环节的安全性和可靠性。
在飞机总装配阶段，由于液压系统的复杂性以及装配过程中的各种因素，液压系统故障的发生是不可避免的。
对飞机总装配阶段液压系统故障进行分析和诊断显得尤为重要。
本文将针对飞机总装配阶段液压系统故障进行分析，并提出相应的诊断方法，旨在提高飞机总装配阶段液压系统故障处理的效率和准确性，确保飞机在试飞前达到理想的安全性能。
二、飞机总装配阶段液压系统故障分析1. 液压系统故障类型在飞机总装配阶段，液压系统故障主要可分为以下几类：(1) 泄漏故障：包括外部泄露和内部泄露两种，外部泄露是指液压系统中的油液泄漏到外部环境，而内部泄露则是指液压系统内部不同压力的油液相互泄漏。
(2) 压力不稳故障：包括压力持续下降或增加、压力波动等情况。
(3) 液压元件故障：主要包括液压泵、阀门、执行元件等的损坏或故障。
(4) 油液污染：指液压系统中的油液受到杂质、水分等外界因素的影响而产生污染。
2. 液压系统故障原因飞机总装配阶段液压系统故障的产生有以下几个主要原因：(1) 工艺不良：如装配不当、螺丝松动、连接处密封不严等导致的泄漏故障。
(2) 部件损坏：由于零部件自身质量问题，或在装配过程中受到撞击、挤压等外力导致液压元件损坏。
(3) 油液变质：由于存放不当、使用时间过长等导致液压油的水分增加、杂质加入等问题。
(4) 设计缺陷：在设计阶段没有考虑到一些特殊情况，导致液压系统在实际使用中出现故障。
3. 液压系统故障影响飞机总装配阶段液压系统故障的发生将直接影响到飞机的正常运行和飞行安全，可能出现以下几种影响：(1) 液压泄漏可能导致飞机液压系统无法正常工作，影响起落架的收放、襟翼的调整等重要功能。
(2) 压力不稳可能导致飞机操纵系统失效，影响飞机的操纵灵活性和动力性能。
(3) 油液污染可能导致液压系统元件磨损加剧，缩短液压系统的使用寿命，甚至造成事故。
液压管路和接头基本知识介绍
液压管路和接头基本知识介绍目录1. 内容概览 (2)1.1 液压系统基本概念 (3)1.2 液压管路在液压系统中的作用 (3)1.3 本文档概述 (4)2. 液压管路系统组成 (6)2.1 液压管路的基本构成要素 (7)2.2 液压管路的类型与选择原则 (8)3. 液压管路设计要点 (9)3.1 液压管路设计的基本标准 (10)3.2 管材和管径的选择 (12)3.3 管路实验与安全 (13)4. 液压管接头 (14)4.1 管接头的基本类型 (15)4.2 管接头的设计要点 (16)4.3 管接头的使用与维护 (17)5. 液压管路的维护与保养 (18)5.1 日常检查项目 (19)5.2 常规维护措施 (21)5.3 故障诊断与处理 (22)6. 液压管路系统的实例分析 (23)6.1 液压系统功能与管路布局 (25)6.2 常见液压管路故障案例分析 (27)6.3 解决方案与建议 (28)7. 液压管路的未来趋势 (29)7.1 新技术与新材料的应用 (30)7.2 智能化与高效化发展 (31)7.3 环境友好与能源节约 (33)1. 内容概览本文件旨在提供一个全面的介绍，涵盖液压管路和接头的基本知识。
我们将探讨液压系统的基础、管路材料、设计标准、连接技术、维护以及常见的故障排除技巧。
通过阅读本文档，读者将能够理解液压系统中管路和接头的重要性，以及如何选择合适的产品以保证系统的性能和可靠性。
液压系统是利用液体作为工作介质来实现动力传递和控制运动的系统。
液压油的静压力能被放大，从而驱动执行元件进行各种机械动作。
管路和接头作为液压系统的组成部分，负责确保液压油的流动安全、可靠，且无泄漏。
介绍液压管道的基本概念，包括管道的作用、工作原理和所需遵守的标准。
探讨可供选择的管道材料，如钢、塑料、尼龙等，以及如何根据应用环境设计液压管路。
解释各种管道连接技术，如焊接、压接、螺纹连接和卡套连接等，并提供相应的安装指南和建议。
