青兰公路陕西境路段控制测量作业指导书
道路工程测量作业指导书
道路工程测量作业指导书标题：道路工程测量作业指导书引言概述：道路工程测量是道路建设中至关重要的一环，准确的测量数据是保证道路质量和安全的基础。
本指导书将详细介绍道路工程测量的基本原理、常用仪器、测量方法和注意事项，帮助工程人员进行准确、高效的测量作业。
一、基本原理1.1 测量基准：确定测量基准是道路工程测量的第一步，通常选取道路两侧的边坡或路基作为基准线。
1.2 测量精度：道路工程测量的精度要求较高，通常在毫米级别，需要选择合适的仪器和方法进行测量。
1.3 测量误差：测量误差是不可避免的，工程人员需要了解误差的来源并采取相应措施进行修正。
二、常用仪器2.1 全站仪：全站仪是道路工程测量中常用的高精度测量仪器，能够同时测量水平角和垂直角，适用于各种复杂地形。
2.2 GPS定位系统：GPS定位系统可以实现高精度的位置定位，适用于大范围的道路测量和定位。
2.3 激光测距仪：激光测距仪可以快速、准确地测量道路的长度和高度，是道路工程中常用的测量工具。
三、测量方法3.1 横断面测量：横断面测量是道路工程中常用的测量方法，用于确定道路的横截面形状和坡度。
3.2 纵断面测量：纵断面测量用于测量道路的纵向坡度和高程变化，是道路设计和施工中重要的数据来源。
3.3 曲线测量：曲线测量是为了确定道路设计中的曲线半径和转向角度，需要精确的测量数据支持。
四、注意事项4.1 安全第一：在进行道路工程测量时，工程人员需要注意安全，遵守相关规定和操作规程，确保测量作业安全进行。
4.2 环境因素：环境因素如天气、地形等会影响测量精度，工程人员需要选择合适的测量时间和方法。
4.3 数据记录：测量数据的准确记录是道路工程测量的关键，工程人员需要及时记录和整理测量数据，确保数据的可靠性。
五、总结道路工程测量是道路建设中不可或缺的一部分，准确的测量数据是保证道路质量和安全的基础。
工程人员需要熟悉测量原理、选择合适的仪器和方法，并注意安全和数据记录等方面，才能完成高质量的测量作业，为道路建设提供可靠的数据支持。

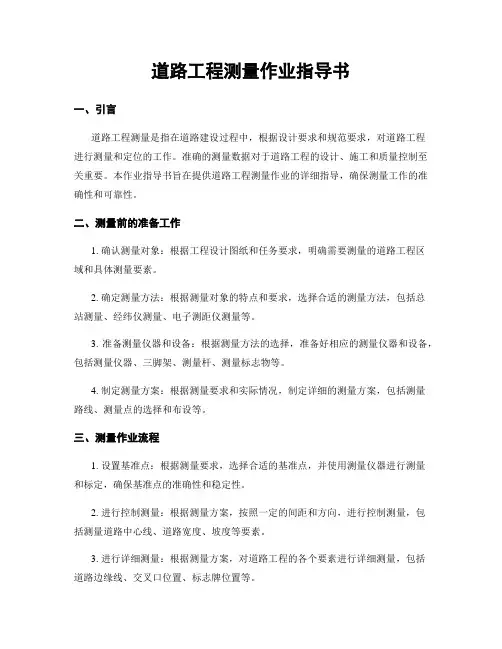

道路工程测量作业指导书
道路工程测量作业指导书一、引言道路工程测量是指在道路建设过程中，根据设计要求和规范要求，对道路工程进行测量和定位的工作。
准确的测量数据对于道路工程的设计、施工和质量控制至关重要。
本作业指导书旨在提供道路工程测量作业的详细指导，确保测量工作的准确性和可靠性。
二、测量前的准备工作1. 确认测量对象：根据工程设计图纸和任务要求，明确需要测量的道路工程区域和具体测量要素。
2. 确定测量方法：根据测量对象的特点和要求，选择合适的测量方法，包括总站测量、经纬仪测量、电子测距仪测量等。
3. 准备测量仪器和设备：根据测量方法的选择，准备好相应的测量仪器和设备，包括测量仪器、三脚架、测量杆、测量标志物等。
4. 制定测量方案：根据测量要求和实际情况，制定详细的测量方案，包括测量路线、测量点的选择和布设等。
三、测量作业流程1. 设置基准点：根据测量要求，选择合适的基准点，并使用测量仪器进行测量和标定，确保基准点的准确性和稳定性。
2. 进行控制测量：根据测量方案，按照一定的间距和方向，进行控制测量，包括测量道路中心线、道路宽度、坡度等要素。
3. 进行详细测量：根据测量方案，对道路工程的各个要素进行详细测量，包括道路边缘线、交叉口位置、标志牌位置等。
4. 进行验收测量：在道路工程完成后，对测量结果进行验收测量，与设计图纸进行比对，确保测量结果的准确性和符合设计要求。
四、测量数据的处理和分析1. 数据录入和整理：将测量仪器获取的数据进行录入和整理，确保数据的完整性和准确性。
2. 数据处理和计算：根据测量要求和规范要求，对测量数据进行处理和计算，包括坐标计算、距离计算、角度计算等。
3. 数据分析和评估：对处理和计算后的数据进行分析和评估，判断测量结果的合理性和可靠性，发现并排除异常数据。
4. 数据报告和图纸绘制：根据测量结果，编制测量报告和绘制测量图纸，包括平面图、剖面图、断面图等，以便于后续工程的设计和施工。
五、测量作业的注意事项1. 安全第一：在进行测量作业时，要严格遵守安全操作规范，确保人员和设备的安全。
道路工程测量作业指导书
道路工程测量作业指导书引言概述：道路工程测量是道路建设中不可或缺的一环，它对于道路设计、施工和质量控制起着重要的作用。
本文将从五个大点出发，详细阐述道路工程测量的作业指导，帮助读者了解如何进行道路工程测量。
正文内容：1. 测量前准备1.1 确定测量目的：在进行道路工程测量之前，首先需要明确测量的目的，例如确定道路的轴线、横断面、坡度等。
1.2 收集资料：在测量前，需要收集相关的资料，包括设计图纸、施工图纸和相关规范等，以便进行测量工作。
1.3 确定测量方法：根据测量目的和现场情况，选择合适的测量方法，如全站仪、经纬仪、水准仪等。
2. 道路轴线测量2.1 设置测量基线：在进行道路轴线测量时，首先需要设置测量基线，可以选择道路两侧或中心线作为基线。
2.2 进行交会测量：利用全站仪等设备进行交会测量，确定道路轴线的位置和方向。
2.3 确定控制点：根据测量结果，确定道路轴线上的控制点，以便后续的测量工作。
3. 道路横断面测量3.1 确定测量断面：根据设计要求，确定道路横断面的位置和数量。
3.2 进行剖面测量：利用全站仪等设备进行剖面测量，获取道路横断面的高程和坡度等信息。
3.3 绘制横断面图：根据测量结果，绘制道路横断面图，以便后续的设计和施工工作。
4. 道路坡度测量4.1 确定测量点：在进行道路坡度测量时，需要确定测量点的位置和数量，一般选择道路上的高点和低点进行测量。
4.2 进行坡度测量：利用水准仪等设备进行坡度测量，获取道路的坡度信息。
4.3 计算坡度差：根据测量结果，计算道路的坡度差，以便进行道路设计和施工。
5. 质量控制5.1 进行验收测量：在道路施工过程中，需要进行验收测量，以确保道路的质量符合设计要求。
5.2 进行变形监测：在道路使用过程中，需要进行定期的变形监测，以及时发现和处理道路的变形问题。
5.3 进行质量评估：根据测量结果，进行道路的质量评估，以便进行改进和优化。
总结：道路工程测量是道路建设中不可或缺的一环，它对于道路设计、施工和质量控制起着重要的作用。
控制测量作业指导书详解
控制测量作业指导书编制:复核: 审核:（一）施工控制测量工艺流程图(二)施工控制测量方法及要求本作业指导书是针对施工控制测量的特点和作业需要编写的，范围是施工平面控制网、平高控制网、高程控制网的建立和控制点加密。
使用本指导书进行测量作业，应遵守《城市轨道交通工程测量规范》(GB50308-2008)；《工程测量规范》(GB50026-2007)；《城市测量规范》(CJJ8-99)；《新建铁路工程测量技术规范》(TB10101-99)；《城市轨道交通标)隹汇编》等规程规范。
一、隹备工作1.收集资料1.1广泛收集测区及其附近已有的控制测量成果和地形图资料。
⑴控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。
收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。
(2)收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。
(3)如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。
1.2收集合同文件、工程设计文件、业主(监理)文件中有关测量专业的技术要求和规定。
1.3)隹备相应的规范：《城市轨道交通工程测量规范》(GB50308-2008)；《工程测量规范》(GB50026-2007);《城市测量规范》(CJJ8-99);《新建铁路工程测量技术规范》(TB10101-99);《城市轨道交通标隹汇编》等规程规范。
2.现场踏勘携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。
踏勘主要了解以下内容：2.1原有的导线点、水隹点、GPS点的位置，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。
2.2原有地形图是否与现有地物、地貌相一致，着重踏勘增加了哪些建筑物，为控制网图上设计做隹备。
3.技术设计技术设计是根据工程建设项目的规模和对施工测量精度的要求，及合同、业主和监理的要求，结合测区自然地理条件的特征，选择最佳布网方案和观测方案，保证在规定期限内多快好省地完成生产任务。
青兰公路陕西境路段地形测量作业指导书
青兰公路陕西境路段地形测量作业指导书【地形测量作业指导书】一、任务背景青兰公路是连接青海和兰州两地的重要交通干线，为确保该公路在陕西境内路段的设计和施工质量，需要进行地形测量工作。
本次地形测量作业指导书旨在提供详细的作业流程和要求，确保测量数据的准确性和可靠性。
二、作业目标本次地形测量的目标是获取青兰公路陕西境内路段的地形数据，包括道路纵横断面、地面高程、地物分布等信息，以支持后续的设计和施工工作。
三、作业范围本次地形测量的范围为青兰公路陕西境内路段，具体起点为XX地，终点为XX地，总长度约XX公里。
四、作业流程1. 前期准备a. 确定测量起点和终点，并制定合理的测量路线。
b. 调查周边环境，了解可能存在的地形特征和障碍物，制定相应的措施。
c. 准备必要的测量仪器和设备，包括全站仪、GPS测量仪、测量杆等。
2. 测量路线布设a. 根据实际情况，在测量起点和终点之间选择适当的控制点，并进行标记。
b. 根据测量要求，在路线上设置必要的测量剖面点，保证测量数据的全面性和代表性。
3. 测量工作a. 使用全站仪进行道路纵断面测量，记录道路中心线的高程和坐标信息。
b. 使用GPS测量仪进行地物分布测量，记录重要地物的坐标和高程信息。
c. 根据需要，进行地形剖面测量，获取地形起伏和变化情况。
4. 数据处理与分析a. 将测量数据导入计算机软件，进行数据处理和分析。
b. 根据测量数据，生成道路纵横断面图和地形图，标注必要的地物和高程信息。
5. 报告编制a. 根据测量结果和分析，编制地形测量报告，包括测量路线图、道路纵横断面图、地形图等。
b. 报告中应包括详细的测量数据和分析结果，以及对可能存在的问题和难点的说明和解决方案。
五、作业要求1. 测量数据的准确性和可靠性是首要要求，测量过程中应严格按照操作规程进行。
2. 测量仪器和设备应保持良好状态，定期校准和维护，确保测量精度。
3. 测量过程中应注意安全，遵守交通规则和作业现场安全要求。

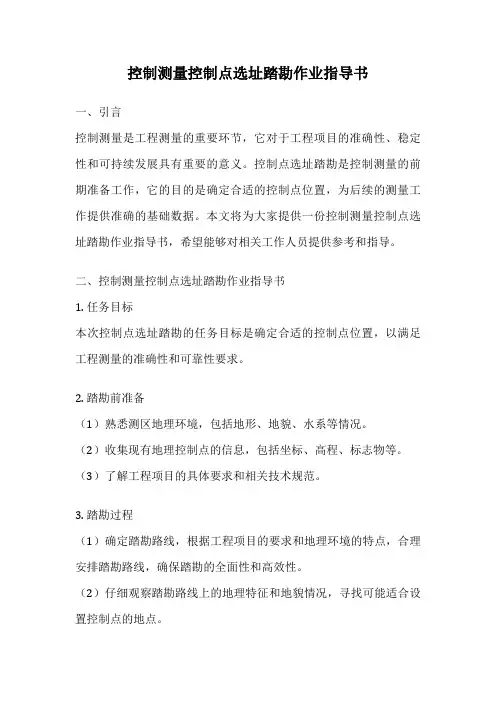

控制测量控制点选址踏勘作业指导书
控制测量控制点选址踏勘作业指导书一、引言控制测量是工程测量的重要环节，它对于工程项目的准确性、稳定性和可持续发展具有重要的意义。
控制点选址踏勘是控制测量的前期准备工作，它的目的是确定合适的控制点位置，为后续的测量工作提供准确的基础数据。
本文将为大家提供一份控制测量控制点选址踏勘作业指导书，希望能够对相关工作人员提供参考和指导。
二、控制测量控制点选址踏勘作业指导书1. 任务目标本次控制点选址踏勘的任务目标是确定合适的控制点位置，以满足工程测量的准确性和可靠性要求。
2. 踏勘前准备（1）熟悉测区地理环境，包括地形、地貌、水系等情况。
（2）收集现有地理控制点的信息，包括坐标、高程、标志物等。
（3）了解工程项目的具体要求和相关技术规范。
3. 踏勘过程（1）确定踏勘路线，根据工程项目的要求和地理环境的特点，合理安排踏勘路线，确保踏勘的全面性和高效性。
（2）仔细观察踏勘路线上的地理特征和地貌情况，寻找可能适合设置控制点的地点。
（3）在确定的地点进行实地勘查，包括测量地点的地理坐标、高程以及周围环境的特征。
（4）记录踏勘过程中的关键信息，包括地点的坐标、高程、周围环境的特征等。
4. 选址原则（1）保证控制点的准确性和可靠性，选择地势平坦、视线开阔的地点，避免有遮挡物的地方。
（2）选择地理环境稳定的地点，避免受到自然因素的影响。
（3）根据工程项目的需要，选择离工作区域较近的地点，以提高测量的效率。
（4）根据工程项目的要求，合理安排控制点的布设密度，保证测量的精度和可靠性。
5. 踏勘结果的处理（1）整理踏勘过程中记录的关键信息，包括地点的坐标、高程、周围环境的特征等。
（2）对踏勘结果进行分析和评估，根据工程项目的要求，确定最终的控制点位置。
（3）编制控制点选址踏勘报告，详细记录踏勘过程和结果，包括地点的坐标、高程、周围环境的特征等。
三、总结控制测量控制点选址踏勘是工程测量的重要环节，它对于工程项目的准确性和可靠性具有重要的影响。
道路工程测量作业指导书
道路工程测量作业指导书标题：道路工程测量作业指导书引言概述：道路工程测量是道路建设过程中不可或缺的重要环节，准确的测量数据能够保证道路工程的质量和安全。
本文将为道路工程测量人员提供一份详细的作业指导书，帮助他们在测量过程中做到准确、高效。
一、测量前准备1.1 确定测量任务：在开始测量工作之前，要明确测量的具体任务和要求，包括测量范围、精度要求等。
1.2 检查测量仪器：确保测量仪器的正常运转，包括测距仪、水准仪等，需要时进行校准和调试。
1.3 制定测量方案：根据实际情况制定详细的测量方案，包括测量路线、测量方法等。
二、测量过程2.1 设置基准点：在测量开始前，需设置好基准点，确保测量数据的准确性。
2.2 进行测量：按照事先制定的测量方案进行测量工作，保持仪器的稳定和准确性。
2.3 记录数据：在测量过程中及时记录数据，包括测量时间、地点、测量数值等，以备后续分析和比对。
三、数据处理3.1 数据清洗：对测量数据进行清洗和处理，去除异常值和误差数据，确保数据的准确性。
3.2 数据分析：对清洗后的数据进行分析和比对，得出结论和结果，为后续工作提供参考。
3.3 数据报告：将数据处理结果整理成报告形式，清晰明了地呈现给相关人员，以便他们了解测量情况。
四、质量控制4.1 定期检查：定期对测量仪器进行检查和维护，确保仪器的正常运转。
4.2 人员培训：对测量人员进行培训和指导，提高其测量技术和操作水平。
4.3 质量审核：定期对测量数据进行质量审核，发现问题及时处理，确保测量数据的准确性和可靠性。
五、安全注意事项5.1 注意测量环境：在进行测量工作时要注意周围环境的安全，避免发生意外事故。
5.2 使用防护装备：在测量过程中要使用相应的防护装备，保护自身安全。
5.3 遵守规定：遵守相关的测量规定和标准，确保测量工作的合法性和准确性。
结语：道路工程测量是道路建设中至关重要的环节，只有做好测量工作，才能保证道路工程的质量和安全。
道路工程测量作业指导书
道路工程测量作业指导书一、背景介绍道路工程测量是指在道路建设过程中，对道路线路、高程、横断面等进行测量，以确定道路设计和施工的基准和参数。
本作业指导书旨在为道路工程测量人员提供详细的操作指导，确保测量工作的准确性和规范性。
二、测量设备及工具准备1.全站仪：型号ABC123，精度±2mm，工作范围1000m；2.测距仪：型号XYZ456，精度±5mm，工作范围500m；3.三脚架、测杆、测量带等基本测量工具；4.计算机及相关软件：用于数据处理和绘图。
三、测量前的准备工作1.了解道路工程设计图纸，熟悉测量任务的要求和目标；2.检查测量设备和工具的完好性和准确性，确保能正常工作；3.确定测量起点和终点，并标记在地面上，以便后续测量操作；4.根据测量任务的要求，预先设置测量仪器的参数和测量模式。
四、测量操作步骤1.设置全站仪a)将全站仪放置在三脚架上，并调整水平；b)根据实际情况设置全站仪的工作模式和参数；c)进行仪器的基线校准和标定，确保测量的准确性。
2.测量道路线路a)从测量起点开始，使用全站仪进行方位角和水平角的测量；b)按照设计要求，测量道路中心线的坐标点，并记录数据；c)根据需要，测量道路边线、交叉口等关键点的坐标。
3.测量道路高程a)选择合适的测高点，并使用全站仪进行高程测量；b)按照设计要求，测量道路中心线、边线等关键点的高程；c)记录测量数据，并进行必要的数据处理和校正。
4.测量道路横断面a)根据设计要求，确定测量的横断面位置和间距；b)使用全站仪在每一个横断面位置进行测量，记录地面高程数据；c)绘制道路横断面图，并进行必要的数据处理和校正。
五、数据处理与报告编制1.将测量得到的数据导入计算机，并使用相关软件进行数据处理；2.根据处理结果，绘制道路线路图、高程图和横断面图；3.编制测量报告，包括测量任务的背景介绍、测量方法和过程、测量数据和结果的分析等内容；4.对测量数据进行质量控制，确保测量结果的准确性和可靠性。
道路工程测量作业指导书
道路工程测量作业指导书标题：道路工程测量作业指导书引言概述：道路工程测量是道路建设过程中不可或者缺的重要环节，其准确性直接影响到道路建设的质量和安全。
本文旨在为道路工程测量作业提供一份详细的指导书，匡助工程师和技术人员在实际施工中准确、高效地进行测量工作。
一、测量前准备1.1 确定测量目的：在进行道路工程测量之前，首先要明确测量的目的，是为了设计道路、施工监测还是其他用途。
1.2 准备测量工具：根据测量目的选择合适的测量工具，如全站仪、水准仪、测距仪等，并确保这些工具的准确性和完好性。
1.3 制定测量计划：在测量前制定详细的测量计划，包括测量范围、测量方法、测量时间等，以确保测量工作的顺利进行。
二、实地测量操作2.1 建立控制点：在测量现场建立控制点，用于确定测量基准和校正数据，保证测量结果的准确性。
2.2 进行测量：按照测量计划和方法进行实地测量，注意测量过程中的环境因素和误差控制，确保测量结果的可靠性。
2.3 数据处理与分析：对测量得到的数据进行处理和分析，生成测量报告和图表，为后续的工程设计和施工提供参考依据。
三、数据记录与保存3.1 记录测量数据：在测量过程中要及时记录测量数据，包括测量时间、地点、测量结果等信息，以便后续查阅和分析。
3.2 数据保存与备份：对测量数据进行及时保存和备份，确保数据的完整性和安全性，避免数据丢失或者损坏。
3.3 数据归档与管理：对测量数据进行归档和管理，建立完善的数据档案系统，方便查阅和利用。
四、质量控制与验收4.1 质量控制标准：制定道路工程测量的质量控制标准，确保测量过程中的准确性和规范性。
4.2 验收程序：对测量结果进行验收，与设计要求和实际情况进行比对，确保测量结果符合要求。
4.3 整改与改进：对于测量中浮现的问题和不足，及时进行整改和改进，提高测量工作的质量和效率。
五、安全注意事项5.1 安全防护措施：在进行道路工程测量时，要严格遵守安全操作规程，做好安全防护工作，确保工作人员的安全。
道路工程测量作业指导书
道路工程测量作业指导书标题：道路工程测量作业指导书引言概述：道路工程测量是道路建设过程中不可或者缺的环节，准确的测量数据是保证道路建设质量的重要保障。
本指导书旨在为道路工程测量作业提供详细的指导，匡助工程人员正确进行测量工作，确保道路建设的顺利进行。
一、测量前准备1.1 确定测量目的：在进行测量工作前，需要明确测量的目的，是为了进行设计、施工还是验收。
1.2 确定测量范围：确定需要测量的道路段落长度、宽度、高程等具体范围。
1.3 准备测量工具：准备好测量仪器和设备，如全站仪、水准仪、测量杆等。
二、测量方法2.1 高程测量：采用水准仪或者全站仪进行高程测量，确保道路的坡度符合设计要求。
2.2 横断面测量：通过全站仪或者测量杆进行横断面测量，获取道路的横向剖面数据。
2.3 纵断面测量：利用全站仪或者测量杆进行纵断面测量，获取道路的纵向剖面数据。
三、测量精度控制3.1 标志点设置：在测量过程中设置标志点，以确保测量数据的准确性和一致性。
3.2 测量误差处理：及时记录和处理测量误差，避免误差积累导致数据不许确。
3.3 数据校核：对测量数据进行校核，确保数据的准确性和可靠性。
四、测量数据处理4.1 数据整理：对测量获得的数据进行整理和归档，确保数据的完整性和可追溯性。
4.2 数据分析：通过对测量数据进行分析，获取道路设计和施工所需的关键参数。
4.3 数据报告：编制测量数据报告，清晰地呈现测量结果，为道路建设提供参考依据。
五、测量作业安全5.1 安全意识培训：对参预测量工作的人员进行安全意识培训，确保他们了解并遵守安全规定。
5.2 安全防护设施：在测量现场设置安全防护设施，保障工作人员的安全。
5.3 应急预案：制定测量作业的应急预案，应对突发情况，确保测量作业的顺利进行。
结语：道路工程测量是道路建设的基础工作，准确的测量数据是道路建设质量的保障。
本指导书详细介绍了道路工程测量作业的各个环节，希翼能为工程人员提供实用的指导，确保道路建设的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.4埋设地面标石是将灌制好的嵌有金属中心标志的标石浇筑埋设于地面，其过程是：挖基坑，坑底要整平夯实，再填砂石捣固，浇底层混凝土树标石并浇筑混凝土。在基岩层上或坚硬的混凝土路面上，可以直接钻孔，将刻有中心标志的胀锚螺栓打入孔内。
GPS网的选点不要求相连的边都通视，但为了使用常规仪器测量时能够后视和检核，每点至少有两个点与它通视。同时要求地势开阔，能够接收到足够的卫星信号。
2.建标
2.1施工测量的首级控制点和要长期保存的各级控制点应埋设具有强制归
心装置砼标墩或钢架标墩；其它平面控制点可埋设地面标石或地面标志。
2.2砼标墩埋标过程：实地标定点位；挖基坑及浇筑标墩基础平台；立模 板，树钢筋，浇混凝土，固定不锈钢标盘；外观整饰编号；加保护装置。
(4)能埋建牢固的测量标志，且能长期保存。
(5)充分利用测区内原有的旧点，以节省开支。
(6)为了安全，点位要离开公路、铁路、高压线等危险源。
3.3.2图上设计步骤:
(1)利用工程整体平面布置图展绘已有控制测量网点。
(2)按照保证精度，方便施工和测量的原则布设施工控制测量网点。
(3)判断和检查点间通视情况。
3.6上报有关领导部门审核
4.检校仪器
按规范要求在控制测量作业前对准备使用的仪器和配套的器具进行检定和校准。
二、埋建测量标志
1.选点
选点是把图上设计的点位落实到实地，并根据具体情况进行修改。边角网点选在通视良好、交通方便、地基稳定且能长期保存的地方。视线要避开障碍物。对于能够长期保存、离施工区较远的点要考虑到图形结构和便于加密。直接用于施工放样的控制点要便于放样。
2.3调查测区内交通现状，以便确定合理的高程测量方案，测量时选择适
当的交通工具。
2.4现场踏勘应作好记录，并编写踏勘报告。
3.技术设计
技术设计是根据工程建设项目的规模和对施工测量精度的要求，及合同、业主和监理的要求，结合测区自然地理条件的特征，选择最佳布网方案和观测方案，保证在规定期限内多快好省地完成生产任务。
一、准备工作
1．收集资料
1.1广泛收集测区及其附近已有的控制测量成果和地形图资料。
(1)控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。
成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；
水准路线中每公里偶然中误差和水准点的高程中误差等。
(2)收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。
(3)如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。
1.2收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。
1.3准备相应的规范：《国家三角测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《GPS测量规范》、《公路勘测规范规范》。
1.4了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。例如了解冻土深度，用以考虑埋石深度；最大风力，以考虑觇标的结构；雾季、雨季和风季的起止时间，封冻和解冻时间，以确 定适宜的作业月份。
1.6观测完后，应立即检查记录，计算各项观测误差是否在限差范围内，确认全部符合规定限差方可离去，以免造成不必要的返工与重测。
1.7用电子手簿记录时，软件必须是经过鉴定且经总工程师批准使用的。
2．角度观测前准备工作
(1)资料准备：观测计划、人员分工、作业技术规范。
(2)观测设备：经纬仪、连接螺丝、脚架（有强制对中观测墩的不要脚架）
(3)顺时针方向旋转照准部，精确照准1方向，读定度、分和光学测微器 读数两次。继续顺时针方向旋转照准部依次观测2、3、4……N方向，最后闭合至零方向。
以上观测为上半测回。
(4)纵转望远镜，逆时针方向旋转照准部1～2周后，精确照准零方向，读数（重合两次、读数两次）。
(5)逆时针方向旋转照准部，按上半测回观测的相反次序N……3、2、1观测至零方向。
2.现场踏勘
携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。踏勘主要了解以下内容：
2.1原有的三角点、导线点、水准点、GPS点的位置，了解觇标、标石
和标志的现状，其造标埋石的质量，以便决定有无利用价值。
2.2原有地形图是否与现有地物、地貌相一致，着重踏勘增加了哪些
建筑物，为控制Biblioteka 图上设计做准备。3.3控制网图上设计
根据工程设计意图及其对控制网的精度要求，拟定合理布网方案，利用测区地形地物特点在图上设计出一个图形结构强的网。
3.3.1三角网(或边角网)对点位的要求:
(1)图形结构好,边长适中,传距角大于20º。
(2)是制高点，山尖上或高建筑物上，视野开阔，便于加密。
(3)视线高出或旁离障碍物1.5米。
2.5标墩埋好后要稳定至少15天才能开始观测。
三、经纬仪角度观测
1.观测注意事项
1.1角度观测应遵守下列规定：观测应在成象清晰、稳定的条件下进行。晴天的日出、日落和中午前后，如果成象模糊或跳动剧烈，不应进行观测；
1.2观测前应凉置仪器30分钟，让仪器温度与外界温度基本一致后才能开始观测。观测过程中仪器不得受日光直接照射；
1.测距注意事项
(1)测线宜高出地面和离开障碍物1.3m以上，以减小折光影响。
(2)测线避免通过发热体（如散热塔、烟窗等）和较宽水面上空。
(3)测站应避开受电、磁场干扰的地方，应离开高压线5m以外。
(4)测距时避免背景部分有反光物体。
(5)在大气稳定和成像清晰的条件下观测，雾、雨、雪天气不宜观测。
(6)避免爆晒、淋湿仪器，严禁照准头对向太阳。
(3)照准设备：照准杆或觇牌、基座、脚架（有强制对中观测墩的不要脚 架）。
(4)通讯及交通工具：对讲机或无线电话、车辆。
(5)辅助工具：小钢尺、温度计、气压表、计算器、测伞。
(6)记录工具：记录本、电子手簿、笔等
3.一个测站上观测工作顺序
3.1安置经纬仪
(1)先将脚架安放在测站上，使脚架头大致水平，脚架头中心大致对准测站中心；把仪器固定在脚架上，移动脚架的两个脚，使地面测站标志中心与对中器中心大致重合；
(2)通过升降脚架使圆水准气泡居中，松开仪器连接螺丝，移动仪器，使地面测站标志中心与对中器中心精确重合，拧紧连接螺丝。
(3)用仪器脚螺旋精确整平仪器：先将长水准管与两脚螺旋平行，调整这两个脚螺旋使水泡居中；再使长水准管垂直于这两个脚螺旋的连线方向，调整第三脚螺旋，使气泡居中。
以上对中、整平过程可能要反复进行，直到精确对中，且旋转照准部在各个方向上，长水准管气泡居中。在强制对中观测墩上安置仪器时，没有（1）、（2）步骤。
3.1.6内业计算：
外业成果资料的分析和评价，选定的起算数据及其评价，选用的计算数学模型，计算与检校的方法及其精度要求，成果资料的要求等。
3.2控制测量技术设计过程如下：
3.2.1已有控制网成果的精度分析，必要时实测部分角度和边长，掌握起算数据的精度情况。
3.2.2根据控制网的用途、工程规模、类型及建筑布置、精度要求来确定控制网的等级；根据测区地形、起算点情况及使用的仪器设备来确定控制网的类型。平面控制可采用三角测量、边角组合测量、导线测量和GPS测量。高程控制可采用水准测量和三角高程测量，布设成闭合环线、附合线路或结点网。
3.1.4平面控制：说明控制网采用的平面基准、等级划分以及各网点或导线点的点号、位置、图形、点的密度、已知点的利用与联测方案；初步确定的觇标高度与类型、标石的类型与埋设要求；观测方法及使用的仪器。
3.1.5高程控制：说明采用的高程基准及高程控制网等级，附合路线长度及其构网图形，高程点或标志的类型与埋设要求；拟定观测与连测方案，观测方法及技术要求等。
(4)估算控制网的精度。
(5)拟定三角高程起算点及水准联测路线。
3.4控制网优化设计
先提出多种布网方案，测角网、测边网、导线网、边角组合网以及测哪些边、测哪些角等，根据网形和各点近似坐标，利用计算程序进行精度估算，优选出点位中误差最小，相对点位中误差在重要方向上的分量最小，而观测工作量最小的方案。
3.5根据对测区情况的调查和图上设计的结果，写出文字说明，整理各种数据、图表，并拟定作业计划。
4.内业
4.1检查记录：水平角观测原始记录除记录员现场100%检查外，内业必须由第二检查者100%检查。
4.2测站平差：
(1)计算每个方向各个测回的方向值的平差值，即各测回观测值的算术平均值；
(2)计算一测回观测方向中误差：u =±
(3)计算测站平差值中误差:M=±
四、测距仪距离测量
距离测量有测距仪配经纬仪、全站仪两种情况。测距原理、方法和要求是一样的。
3.2根据观测方案，利用技术设计或选点略图寻找并识别各观测目标；
3.3量取仪器高度、觇标高度（注意量取的位置）、温度、气压。
3.4观测
角度观测一般采用方向观测法进行，方向观测法一测回的操作步骤如下：
(1)将仪器照准零方向（第一方向），按观测度盘表配置好度盘和测微器位置；
(2)顺时针方向旋转照准部1～2周后精确照准零方向，读定度、分和光学测微器读数两次（重合两次、读两次数）；
控制测量作业指导书
(一)施工控制测量工艺流程图
（二）施工控制测量方法及要求
本作业指导书是针对施工控制测量的特点和作业需要编写的，服务范围是二等以下施工平面控制网、平高控制网、高程控制网的建立和控制点加密。使用本指导书进行测量作业，应遵守《国家三角测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《公路勘测规范规范》等规程规范。如业主有特殊要求的，按业主要求执行。
