活性粉末混凝土
混凝土中添加活性粉末的效果研究
混凝土中添加活性粉末的效果研究一、前言混凝土是一种广泛应用于建筑、桥梁、隧道和道路等工程领域的材料，其性能直接关系到工程的质量和使用寿命。
添加活性粉末是一种提高混凝土性能的有效方法，本文将介绍活性粉末的种类、添加量、作用机理以及添加活性粉末对混凝土性能的影响。
二、活性粉末的种类活性粉末是指具有活性的细粉末材料，其粒径通常在几微米至数十微米之间。
目前常用的活性粉末有以下几种：1.硅灰：硅灰即工业废渣，是一种灰色细粉末，主要由二氧化硅和氧化钙组成。
2.矿物粉：矿物粉是指矿产资源中磨制出来的细粉末，如煤矸石粉、钢渣粉等。
3.石灰石粉：石灰石粉是一种细粉末，主要由碳酸钙组成，具有较高的碱度和吸湿性。
4.膨胀珍珠岩：膨胀珍珠岩是一种天然矿物，具有较低的密度和较高的孔隙率，能够提高混凝土的轻度和隔热性能。
三、活性粉末的添加量活性粉末的添加量一般在混凝土配合比的5%~20%之间，具体添加量应根据混凝土的用途、性能要求以及活性粉末的种类和质量确定。
添加量过多会使混凝土的流动性变差，添加量过少则无法发挥活性粉末的作用。
四、活性粉末的作用机理添加活性粉末能够提高混凝土的强度、耐久性和抗渗性能，其作用机理主要有以下几种：1.填充作用：活性粉末能够填充混凝土中的微孔和细隙，减少混凝土的孔隙率，从而提高混凝土的密实性和强度。
2.反应作用：活性粉末能够与混凝土中的水和水化产物发生反应，产生新的水化产物，增强混凝土的强度和耐久性。
3.晶化作用：活性粉末能够促进混凝土中水化产物的晶化过程，形成致密的结晶体系，从而提高混凝土的抗渗性能。
4.催化作用：活性粉末能够促进混凝土中水化反应的速率和程度，加快混凝土的硬化过程，提高混凝土的早期强度。
五、添加活性粉末对混凝土性能的影响添加活性粉末对混凝土的性能有以下几个方面的影响：1.强度：添加适量的活性粉末能够提高混凝土的强度，尤其是早期强度。
2.耐久性：添加活性粉末能够提高混凝土的耐久性，降低混凝土的渗透性和碳化性。
活性粉末混凝土(RPC)培训材料

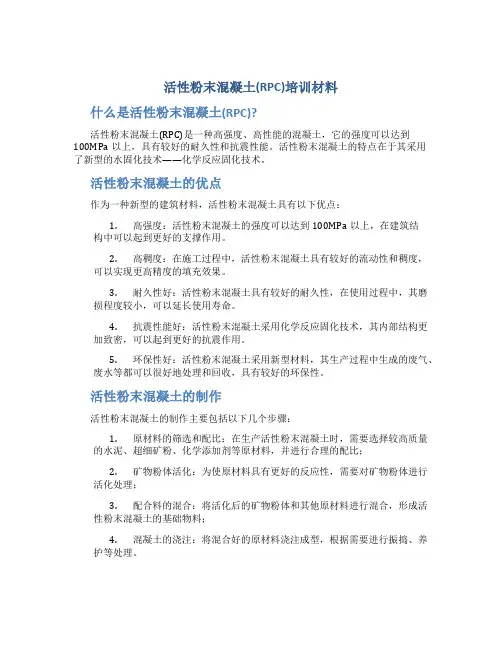

活性粉末混凝土(RPC)培训材料什么是活性粉末混凝土(RPC)?活性粉末混凝土(RPC)是一种高强度、高性能的混凝土，它的强度可以达到100MPa以上，具有较好的耐久性和抗震性能。
活性粉末混凝土的特点在于其采用了新型的水固化技术——化学反应固化技术。
活性粉末混凝土的优点作为一种新型的建筑材料，活性粉末混凝土具有以下优点：1.高强度：活性粉末混凝土的强度可以达到100MPa以上，在建筑结构中可以起到更好的支撑作用。
2.高稠度：在施工过程中，活性粉末混凝土具有较好的流动性和稠度，可以实现更高精度的填充效果。
3.耐久性好：活性粉末混凝土具有较好的耐久性，在使用过程中，其磨损程度较小，可以延长使用寿命。
4.抗震性能好：活性粉末混凝土采用化学反应固化技术，其内部结构更加致密，可以起到更好的抗震作用。
5.环保性好：活性粉末混凝土采用新型材料，其生产过程中生成的废气、废水等都可以很好地处理和回收，具有较好的环保性。
活性粉末混凝土的制作活性粉末混凝土的制作主要包括以下几个步骤：1.原材料的筛选和配比：在生产活性粉末混凝土时，需要选择较高质量的水泥、超细矿粉、化学添加剂等原材料，并进行合理的配比；2.矿物粉体活化：为使原材料具有更好的反应性，需要对矿物粉体进行活化处理；3.配合料的混合：将活化后的矿物粉体和其他原材料进行混合，形成活性粉末混凝土的基础物料；4.混凝土的浇注：将混合好的原材料浇注成型，根据需要进行振捣、养护等处理。
活性粉末混凝土的应用活性粉末混凝土因其高强度、高性能等优点，在现代建筑中被广泛应用，其主要应用领域包括：1.高层建筑：活性粉末混凝土在高层建筑中可以发挥更好的支撑作用，保证建筑的结构稳定性和安全性；2.桥梁和隧道：建造桥梁和隧道需要高强度的混凝土，而活性粉末混凝土就可以满足这个要求；3.地下工程：地下工程中需要较好的耐久性和抗震性能，而活性粉末混凝土可以在这些方面发挥较好的作用。
活性粉末混凝土培训为了更好地推广和应用活性粉末混凝土，需要进行相关的培训，使更多的人了解其性能和使用方法。
活性粉末混凝土在人造岛工程中的应用研究
活性粉末混凝土在人造岛工程中的应用研究在人造岛工程中，活性粉末混凝土（RPC）作为一种新型高性能混凝土材料，因其出色的力学性能及耐久性，逐渐受到关注。
本文将对活性粉末混凝土在人造岛工程中的应用进行研究，并探讨其优势和挑战。
一、活性粉末混凝土简介活性粉末混凝土是一种由普通混凝土配制而成的特殊材料。
其主要成分包括水泥、细骨料和设备充填料。
通过在混凝土中添加化学度激活剂和碱激发剂，有效激活水泥颗粒，提高混凝土的早期强度和可延性。
相对于传统混凝土，活性粉末混凝土具有更高的静态强度、更好的耐久性以及更高的抗渗性能。
二、活性粉末混凝土在人造岛工程中的应用优势1. 抗渗性能优异：活性粉末混凝土具有极低的渗透率，能有效阻止地下水、海水和盐水的渗透，从而提高人造岛的耐久性。
2. 提高人造岛的稳定性：由于活性粉末混凝土具有高强度和高可延性，其能够抵抗海浪、波浪和地震等自然力的冲击，保证人造岛的稳定性。
3. 减少施工时间：活性粉末混凝土具有较快的早期强度发展，可缩短施工周期，提高施工效率。
4. 降低成本：活性粉末混凝土在使用过程中能够减少结构的体积，节省使用材料的成本。
三、活性粉末混凝土在人造岛工程中的应用挑战1. 材料成本较高：相对于传统混凝土材料，活性粉末混凝土的生产和运输成本较高，造成施工成本的增加。
2. 技术要求高：活性粉末混凝土的施工技术要求较高，需要配备专业的施工团队和设备，以确保施工质量和工期。
四、人造岛工程中活性粉末混凝土的应用案例1. 某海洋公园人造岛：该项目使用了活性粉末混凝土来建造人造岛的基础结构。
经过多次实验和优化设计，保证了人造岛的稳定性和抗风浪能力，同时提高了岛屿的耐久性和美观性。
2. A港口拓展项目：该港口项目选用活性粉末混凝土作为护坡材料。
由于活性粉末混凝土具有可延性和抗渗性能的优势，有效防止了波浪和海水的侵蚀，提高了港口的使用寿命和安全性。
五、活性粉末混凝土在人造岛工程中的发展前景随。
活性粉末混凝土性能综述
活性粉末混凝土性能综述活性粉末混凝土是一种新型的混凝土材料，具有优良的性能和广泛的应用前景。
本文将从活性粉末混凝土的性能特点、制备工艺、应用领域等方面进行综述，以期为相关研究和应用提供参考。
1.高强度：活性粉末混凝土具有良好的强度性能，其抗压强度和抗折强度均远高于普通混凝土。
这使得活性粉末混凝土可以用于需要高强度材料的工程项目，如桥梁、高层建筑等。
2.耐久性好：活性粉末混凝土在极端环境下具有良好的耐久性，可耐受酸碱侵蚀、高温、低温等恶劣条件。
这使得其在特殊环境下的应用领域更加广泛。
3.良好的抗裂性能：由于活性粉末混凝土内部微观结构的特殊性，其抗裂性能较好，可以有效防止裂缝的产生和扩张，提高了材料的整体性能。
4.可持续性：活性粉末混凝土采用的原材料可以是废弃物和工业副产品，因此具有可持续性和环保性，符合当今社会对于可持续发展的需求。
二、活性粉末混凝土的制备工艺活性粉末混凝土的制备工艺主要包括原材料的选取、配比设计以及混凝土的制备过程。
首先是原材料的选取，主要包括水泥、粉煤灰、矿渣粉等。
这些原料中的一些可以是废弃物和工业副产品，具有可持续性和环保性。
其次是配比设计，通过对各种原料按照一定比例进行混合，制定出最佳的配比方案，以确保混凝土的性能达到设计要求。
最后是混凝土的制备过程，通常采用搅拌机将各种原料进行混合，并加入适量的水进行搅拌，最终形成活性粉末混凝土。
活性粉末混凝土具有优良的性能特点，因此在建筑工程中有着广泛的应用前景。
主要应用领域包括：1.桥梁工程：桥梁是属于高强度和耐久性要求较高的工程。
活性粉末混凝土的高强度和耐久性使得其在桥梁工程中有着较好的应用前景。
活性粉末混凝土具有良好的性能特点和广泛的应用前景，是一种具有发展潜力的新型建筑材料。
随着科技的不断进步和工艺的不断完善，相信活性粉末混凝土将在未来的建筑工程中发挥越来越重要的作用。
活性粉末混凝土在水泥制品工业中的应用研究

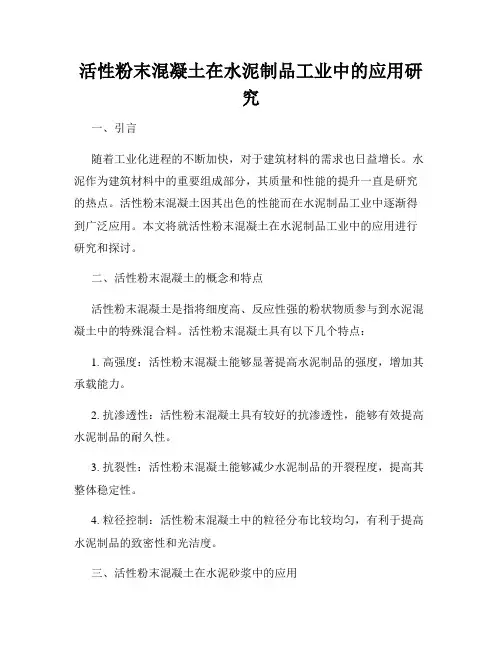

活性粉末混凝土在水泥制品工业中的应用研究一、引言随着工业化进程的不断加快，对于建筑材料的需求也日益增长。
水泥作为建筑材料中的重要组成部分，其质量和性能的提升一直是研究的热点。
活性粉末混凝土因其出色的性能而在水泥制品工业中逐渐得到广泛应用。
本文将就活性粉末混凝土在水泥制品工业中的应用进行研究和探讨。
二、活性粉末混凝土的概念和特点活性粉末混凝土是指将细度高、反应性强的粉状物质参与到水泥混凝土中的特殊混合料。
活性粉末混凝土具有以下几个特点：1. 高强度：活性粉末混凝土能够显著提高水泥制品的强度，增加其承载能力。
2. 抗渗透性：活性粉末混凝土具有较好的抗渗透性，能够有效提高水泥制品的耐久性。
3. 抗裂性：活性粉末混凝土能够减少水泥制品的开裂程度，提高其整体稳定性。
4. 粒径控制：活性粉末混凝土中的粒径分布比较均匀，有利于提高水泥制品的致密性和光洁度。
三、活性粉末混凝土在水泥砂浆中的应用活性粉末混凝土在水泥砂浆中的应用主要包括以下方面：1. 提高砂浆的强度：通过添加适量的活性粉末混凝土，可以显著提高砂浆的强度，满足高强度要求。
2. 提高砂浆的抗渗透性：活性粉末混凝土能够填充砂浆中的毛细孔隙，减少水分渗透，提高抗渗透性。
3. 改进砂浆的施工性能：活性粉末混凝土的适当添加可以有效改善砂浆的可塑性和流动性，提高施工效率。
四、活性粉末混凝土在水泥制品中的应用活性粉末混凝土在水泥制品中的应用主要涉及以下方面：1. 高性能混凝土制品：通过添加适量的活性粉末混凝土，可以制备出耐久性、强度等性能优异的高性能混凝土制品。
2. 预应力混凝土制品：活性粉末混凝土的应用使得预应力混凝土制品的抗裂性能和耐久性能得到了明显提高。
3. 塑性混凝土制品：在塑性混凝土制品的生产中添加活性粉末混凝土，可以改。
活性粉末混凝土规范

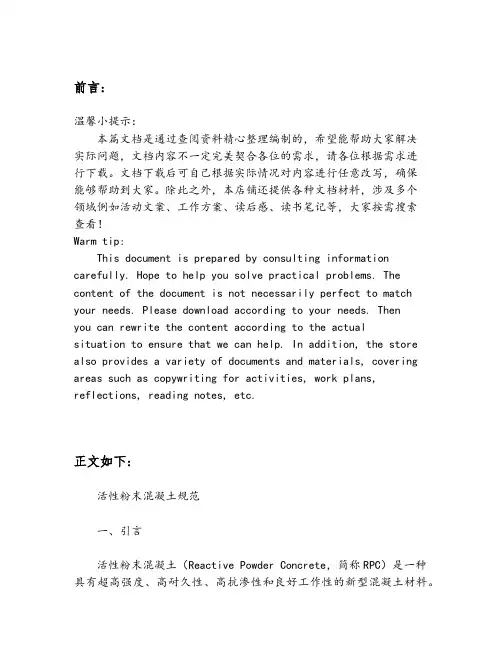

前言:温馨小提示：本篇文档是通过查阅资料精心整理编制的，希望能帮助大家解决实际问题，文档内容不一定完美契合各位的需求，请各位根据需求进行下载。
文档下载后可自己根据实际情况对内容进行任意改写，确保能够帮助到大家。
除此之外，本店铺还提供各种文档材料，涉及多个领域例如活动文案、工作方案、读后感、读书笔记等，大家按需搜索查看！Warm tip:This document is prepared by consulting information carefully. Hope to help you solve practical problems. The content of the document is not necessarily perfect to match your needs. Please download according to your needs. Thenyou can rewrite the content according to the actualsituation to ensure that we can help. In addition, the store also provides a variety of documents and materials, covering areas such as copywriting for activities, work plans, reflections, reading notes, etc.正文如下:活性粉末混凝土规范一、引言活性粉末混凝土（Reactive Powder Concrete，简称RPC）是一种具有超高强度、高耐久性、高抗渗性和良好工作性的新型混凝土材料。
由于其独特的性能，RPC在桥梁、高层建筑、地下管道等工程领域具有广泛的应用前景。
本文将对活性粉末混凝土的规范进行详细阐述，包括材料选择、配合比设计、施工技术和性能测试等方面，以期为相关从业人员提供有价值的参考。
活性粉末混凝土
活性粉末混凝土是一种具有超高抗压强度、高耐久性及高韧性的新型水泥基复合材料。
它基于密实堆积理论，通过去除粗骨料、优化颗粒级配、热养护来提高材料组分的细度与活性，减小材料的内部缺陷，使混凝土获得高抗压强度和高耐久性.目前，国内外对活性粉末混凝土的组成、配合比、养护条件、强度和耐久性等方面进行了大量的试验研究，取得很多宝贵成果。
一、粉煤灰掺量对活性粉末混凝土强度影响实验原料及配比：水胶比：0.2。
硅灰水泥比：0.3o石英砂用量，砂胶比:1.3,颗粒级配：3886.29:595.054（质量比）。
粉煤灰水泥比分别取0.2、0.3、0.4。
抗压强度实验结果抗弯拉强度实验结果结论一(1)、蒸汽养护条件下的试件抗压强度达到82.8MPa以上，标准养护条件下的试件抗压强度达80.1MPa以上，由此可见，虽然在标准养护条件下活性粉末混凝土的抗压强度有所降低，但是仍高于高强混凝土。
标准养护条件下，粉煤灰掺量越高活性粉末混凝土的抗压强度越低；蒸汽养护条件下，当粉煤灰与水泥掺量比为0.3时，活性粉末混凝土的抗压强度最高，达到101.3MPa以上。
(2)活性粉末混凝土的抗弯拉强度随粉煤灰掺量的增强而增强，而且，蒸汽养护条件下活性粉末混凝土的抗弯拉强度要远高于标准养护条件下的抗弯拉强度。
说明蒸汽养护有利于提高混凝土的抗弯拉强度。
原因：加入粉煤灰可以改善胶凝材料体系的颗粒级配，当达到粉煤灰的最佳掺量范围时，可显著提高浆体填充密实度。
水泥的粒径在3。
Um左右，在水泥生产过程中其粒径分布不够合理，颗粒间空隙较大，无法达到最佳紧密堆积。
粉煤灰的粒度分布在水泥与硅灰之间，粒度分布较为合理，增加填充到水泥大颗粒堆积的三角孔和四角孔中的细颗粒，使孔内的自由水排出，从而使混凝土在低水胶比条件下具备较高的流动性，增加体系的致密度，减小空隙率，提高胶凝体系的致密度，最终使强度增加。
参考文献口］鞠彦忠，曲品，王德弘.粉煤灰掺量对活性粉末混凝土强度影响的研究.2014［2］覃维祖，曹峰.一种超高性能混凝土-活性粉末混凝土.［3］张静，一种新型超高性能混凝土.2002。
活性粉末混凝土
活性粉末混凝土编辑本词条缺少信息栏、名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！活性粉末混凝土，是20世纪90年代开发出的超高强度、高韧性、高耐久性、体积稳定性良好的新型材料。
主要应用于桥梁等建筑工程。
目录1. 1简介2. 2优点3. ▪⑴RPC可以有效地减轻结构物的自重。
4. ▪⑵可以大幅度提高结构物的耐久性。
1. ▪⑶采用RPC设计的构件。
2. ▪⑷RPC结构的高耐久性。
3. ▪⑸RPC材料的高韧性和结构自重的减轻4. ▪⑹RPC材料的耐高温性、耐火性1. 3技术性能指标2. ▪力学性能3. ▪耐久性能4. ▪施工性能5. ▪环保性能简介编辑活性粉末混凝土（Reactive Powder Concrete，以下简称RPC）是继高强、高性能混凝土之后，出现的一种力学性能、耐久性能都非常优越的新型建筑材料。
RPC是在20世纪90年代同法国一个实验室开发研究出的新型超高性能材料。
它是在DSP(Densified System containing ultra-fine Particles)材料与纤维增强材料相复合的高技术混凝土。
根据其组成和热处理方式的不同，这种混凝土的抗压强度可以达到200MPa 至800MPa；抗拉强度可以达到20MPa至50MPa；弹性模量为40Gpa至60Gpa；断裂韧性高达40000J/m2，是普通混凝土的250倍，可与金属铝媲美；氯离子渗透性是高强混凝土的1/25，抗渗透能力极强；300次快速冻融循环后，试样未受损，耐久性因子高达100%；预应力活性粉末混凝土梁的抗弯强度与其自重之比接近于钢梁。
RPC在工程结构中的应用可以解决目前的高强与高性能混凝土抗拉强度不够高、脆性大、体积稳定性不良等缺点，同时还可以解决钢结构的投资高、防火性能差、易锈蚀等问题。
优点编辑从工程应用角度来看，活性粉末混凝土有以下的优点：⑴ RPC可以有效地减轻结构物的自重。
RPC具有很高的抗压强度和抗剪强度，在结构设计中可以采用更薄的截面或具有创新性的截面形状，从而使结构自重比普通混凝土结构轻得多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
活性粉末混凝土（RPC）及其应用简介：RPC是活性粉末混凝土的简称，是新近开发出来的一种超高强、高韧性、极低渗透性的新型混凝土。
它克服了高强混凝土（HSC）抗弯拉强度不高，因配筋增强所带来的施工浇注困难、混凝土的开裂等特点，是根据最少缺陷原理而配制的具有超高力学性能和耐久性的新型混凝土，有广阔的应用前景。
技术指标RPC的抗压强度是HSC的3倍（RPC200）到12倍（RPC800），抗折强度达50~60Mpa，是HSC的10倍。
其断裂能达30000J/M2（钢的断裂能为105J/M2，普通混凝土NC的断裂能只有130J/M2），所以，PRC具有优良的韧性。
同时，PRC具有极小的孔隙率，渗透性非常低，具有超高的耐久性。
其氯离子扩散系数仅为0.02×10-12m2.s-1，而HSC和NC分别为0.6×10-12m2.s-1和1.1×10-12m2.s-1。
RPC具有极好的耐磨性能，其磨耗系数为1.3，而HSC和NC分别为2.8和4.0。
实施条件,市场前景：因rpc具有极高的抗压抗折强度，在工程应用时，可以有效地减少结构自重，节省工程的综合造价。
rpc具有极高的抗剪强度，在梁的设计中可减少或完全去除辅助配筋，从而设计更薄的截面和更具创新性的截面形状。
rpc优越的性能使其在市政、石油、核电、海洋等工程及军事设施亦有广阔的应用前景。
prc的渗透性极低，是制备新一代核废料储存容器的理想材料；由于prc良好的耐磨性和低渗透性，它还可以用于生产各种耐腐蚀的压力管和排水管道。
活性粉末混凝土简介活性粉末混凝土（Reactive Powder Concrete，以下简称RPC）是继高强、高性能混凝土之后20世纪90年代开发出的超高强度、高韧性、高耐久性、体积稳定性良好的新型材料。
它是DSP(Densified System containing ultra-fine Particles)材料与纤维增强材料相复合的高技术混凝土。
根据其组成和热处理方式的不同，这种混凝土的抗压强度可以达到200MPa 至800MPa；抗拉强度可以达到20MPa至50MPa；弹性模量为40Gpa至60Gpa；断裂韧性高达40000J/m2，是普通混凝土的250倍，可与金属铝媲美；氯离子渗透性是高强混凝土的1/25，抗渗透能力极强；300次快速冻融循环后，试样未受损，耐久性因子高达100%；预应力活性粉末混凝土梁的抗弯强度与其自重之比接近于钢梁。
RPC 在工程结构中的应用可以解决目前的高强与高性能混凝土抗拉强度不够高、脆性大、体积稳定性不良等缺点，同时还可以解决钢结构的投资高、防火性能差、易锈蚀等问题RPC的强度等级可分为200MPa级、500MPa级和800MPa级。
其中200MPa级RPC已在工程中应用，500MPa级RPC尚处在试验室研究阶段，800MPa级RPC则处在试验室试配阶段。
从工程应用角度来看，活性粉末混凝土有以下的优点：⑴RPC可以有效地减轻结构物的自重。
RPC具有很高的抗压强度和抗剪强度，在结构设计中可以采用更薄的截面或具有创新性的截面形状，从而使结构自重比普通混凝土结构轻得多。
⑵可以大幅度提高结构物的耐久性。
RPC材料减小了界面过渡区的厚度与范围。
骨料粒径的减小，其自身存在缺陷的机率减小，整个基体的缺陷也减少。
RPC十分密实，孔隙率极低，它不但能够阻止放射性物质从内部泄漏，而且能够抵御外部侵蚀性介质的腐蚀，从整体上提高了体系均匀性、强度和耐久性。
⑶采用RPC设计的构件，可以极大地减少箍筋和受力筋的用量，甚至可以不设置箍筋。
⑷RPC结构的高耐久性极大地减少或免除了维护费用，延长了使用寿命，因而具有很高的性能价格比。
⑸RPC材料的高韧性和结构自重的减轻有利于提高结构的抗震和抗冲击性能。
⑹RPC材料的耐高温性、耐火性以及抗腐蚀能力远远高于钢材。
由上述RPC材料的优点可以看出，采用RPC材料可以延长结构寿命，免除维护费用，降低工程建设和使用的综合造价。
RPC材料技术性能RPC材料的突出技术性能主要表现在硬化体的高强度、高韧性、高耐久性，拌合物的良好施工性能，原材料组成的环保性能。
RPC材料技术性能RPC材料的突出技术性能主要表现在硬化体的高强度、高韧性、高耐久性，拌合物的良好施工性能，原材料组成的环保性能。
一、力学性能RPC材料的强度可按抗压强度分为200MPa级、500MPa级和800MPa级。
200MPa级的RPC材料已在工程中应用，500MPa级尚处在试验室研究阶段，800MPa级RPC材料则处在试验室试配阶段。
不同强度等级的RPC所用的原材料与生产工艺有较大的差异。
RPC材料同HPC相比，显著的特点是强度高、韧性大,抗拉强度尤为高。
200MPa级RPC材料的抗压强度为170-230MPa，是高强混凝土的2-4倍，同时具有很高的变形能力。
抗折强度为20-40MPa，是高强混凝土的4-6倍，掺入纤维后拉压比可达1/6左右。
该强度级别的RPC材料断裂韧性高达20000-40000J/m-2,比普通混凝土与高强混凝土高出100倍，可与金属铝媲美.加拿大的工业化试验表明：优选的地方材料通过混凝土搅拌车或固定搅拌机可生产200MPa级RPC材料。
二、耐久性能RPC材料内部结构致密、缺陷少，因此具有很高的耐久性。
加拿大Quebec省Sherbrooke市中心的世界上第一座RPC结构桥梁（行人/自行车桥）所用的200MPa级RPC材料耐久性试验表明：300次快速冻融循环(最高温度4℃、最低温度-18℃、温度变化速度6℃/h)后，试样未受损，耐久性因子高达100%；RPC板的50次含除冰盐的冻融试验结果，重量损失率平均低于8g/M2，而Quebec 省的允许标准为600g/M2，因此可忽略不计；测定的氯离子渗透性在6-9库仑间波动，而30MPa普通混凝土的氯离子渗透性为5000库仑、80MPa高性能混凝土的氯离子渗透性为约500库仑，由此可见它的抗渗透能力非常好，能有效地阻止有害介质的侵入。
600次快速冻融试验RPC试件的动弹性模量无损失、质量无损失。
三、施工性能RPC拌和物不仅流动性好，而且粘聚性良好，在运输、浇注和捣实过程中不发生离析现象。
在窄小的模板内和钢筋间隙的通过性能良好，浇注后不需要振捣。
四、环保性能RPC材料具有良好的环保性能。
分别采用RPC材料、钢结构及钢筋混凝土的同等抗弯能力的工字型梁，截面尺寸如图3所示，可见RPC材料所制成的构件截面尺寸可等同于钢结构构件。
表1给出了同等承载力条件下，30MPa引气型普通混凝土、60MPa的HPC及RPC材料的等效体积、水泥用量、生产水泥过程CO2排放量及骨料用量。
由表1可见，同等承载力条件下RPC材料的水泥用量几乎是普通混凝土与HPC的1/2，因此同等量水泥生产过程CO2排放量也只有一半左右。
生产过程不可再生的自然资源骨料的用量RPC材料只占HPC与30MPa混凝土的1/3与1/4。
图.RPC材料、钢材及钢筋混凝土在同等抗弯能力下的截面比较表1同等承载力条件下不同混凝土材料的生态性能比较品种30 MPa引气型混凝土60 MPa级HPC 200 MPa级RPC 等效体积（m3）126 100 33水泥用量(t) 44 40 23CO2排放量(t) 44 40 23骨料用量(t) 230 170 602.4 良好的经济效益按当地（福州地区）可比价格计算，尽管FRPC的价格是普通混凝土的2.4倍，是高强混凝土的1.95倍，采用FRPC200粉末混凝土仍比普通混凝土节省37.2%，比高强混凝土节省35.6%，经济效益是十分巨大的，这里还不包括因为重量减轻节省的施工成本、加快资金周转等间接的经济效益，也不包括因为FRPC可以直接承受剪力，取消构件中的附加抗剪钢筋。
3 RPC的工程结构应用[7]3.1 预应力结构领域RPC200有极高的抗压强度、弹性模量和开裂强度使预应力筋的强度得以充分利用，无需配防止预拉应力下发生开裂的预应力筋，并使锚具下的承压面不致发生过大的压缩变形，可大大减少预应力损失。
RPC200的另一显著特性是徐变和收缩现象极其微小，这使其预应力构件中由于材料收缩、徐变引起的预应力损失值降至最大。
可以说R PC200在预应力利用中有良好的应用前景。
为解决在铁路轨道接头处和小半径曲线段预应力轨枕破坏较严重的问题，用RPC试制的预应力轨枕，静载抗裂度有明显提高，疲劳性能明显改善。
3.2 预制结构产品领域使用RPC200可以有效减小结构自重，在具有相同抗弯能力的前提下，RPC200结构的重量仅为钢筋混凝土结构的1/2～1/3，几乎与钢结构相近。
因此，完全可以用R PC来代替铸铁，生产现有许多铸铁制品，如井盖、水算子、模具等，可以大幅度降低制品的自重，而不影响使用效果[8]。
工程实例有世界上第一座以RPC为材料的步行/自行车桥（图1）位于加拿大魁北克省的谢布洛克（Sherbrooke）市。
该桥于1996~1997年期间建成的。
采用RPC钢管混凝土桁架桥结构。
桥跨度60m，桥面宽4.2m。
桥面板厚为30mm，每隔1.7m设置高70mm的加强肋。
桁架腹杆市直径为150mm、壁厚为3mm的不锈钢管、内灌R PC200。
下弦为RPC双梁，梁高380mm；均按常规混凝土工艺预制。
每个预制段长1 0m、高3m，运到现场后用后张预应力拼装。
采用RPC的桁架桥，大大减轻了自重，提高了在高湿度环境、频繁承受冰盐腐蚀与抗冻融循环作用下的耐久性能。
3.3 抗震结构领域RPC200可以作为一种很有前途的抗震结构材料。
这是由于更轻的结构系统降低了惯性荷载；结构构件横截面高度的减少允许构件在弹性范围内发生更大的变形；极高的断裂能及高韧性使结构构件可以吸收更多的地震能。
应用于框架节点将极大提高节点的抗震承载力，并彻底解决节点区钢筋过密、箍筋绑扎困难和混凝土难以浇筑密实等问题。
3.4 钢管混凝土领域无纤维RPC制成的钢管混凝土，具有极高的抗压强度、弹性模量和抗冲击韧性，用它来做高层或超高层建筑的支柱，可大幅度减少截面尺寸，增加建筑物的使用面积与美观。
利用钢管侧限无纤维RPC，使其在凝固前受到压缩，夹杂其中的空气及早期的化学收缩大都被排除，此外在压缩期间，某些拌合水也被挤出，使RPC的水胶比得以降低，从而提高了密实度。
此外，由于影响RPC成本的主要因素是钢纤维的价格，故无论是从力学观点，还是从经济角度考虑，无纤维RPC钢管混凝土都具有很大发展潜力。
3.5 覆面镶板领域因RPC中不含粗骨料而具有高密实性与良好的工作性能，使其与模板相接触的表面具有很高的光洁度，外界的有害物质很难侵蚀到RPC中，而且RPC中的着色剂等组份也不易向外折开利用，这一特点可制作5~15mm厚的建筑物覆面镶板，这一类型的产品目前在色彩、构造及外形上都具有多样性。
