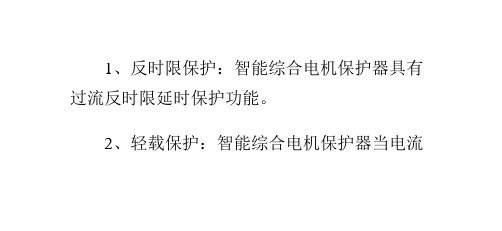

智能综合电机保护器主要技术参数
2、轻载保护：智能综合电机保护器当电流
值小于轻载保护设定值时，监控在 30 秒内动作。 3、过流保护：保护电流可任意设定，电流
值大于设定值时，按动作特性曲线动作。
一群不需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
17、智能综合电需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
信接口或 U 盘接口。具有远程数据设定、控制、 查询等。和上位机组成网络保护监控系统。
0c24f5ca 电机智能保护器
启动延时时间 3 秒。 12、整机功耗：≤3VA。 13、智能综合电机保护器输出继电器触头容
量：25OVAC7A。 14、电流显示误差：≤1.5%。 15、复位时间：≤2 秒。
一群不需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
16、电寿命大于 1000 次，具有启动延时功 能：避开启动大电流和过电流动作时间分开。
4、断相保护：电动机电源断相时(出产时三 相电流不平衡值设为 60％可根据用户要求设 定)，监控在 3 秒内动作。
5、堵转保护：智能综合电机保护器当电动 机运行电流大于设定值 5 倍时，保护器在 2 秒内 动作。
一群不需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
6、欠电压保护：智能综合电机保护器电压 低于额定电压 15%时，保护器在 6 秒内动作。
7、过电压保护：智能综合电机保护器电压
高于额定电压 15%时，保护器在 6 秒内动作。 8、漏电(接地)保护：漏电电流大于设定值
时监控在 3 秒内动作 9、短路保护：任意一相电
电动机保护器执行标准
电动机保护器执行标准电动机保护器是一种用于保护电动机免受过载、短路和其他故障的设备。
它在电动机运行过程中监测电流、电压和温度等参数，并在发生异常情况时采取相应的措施，以保护电动机的安全运行。
为了确保电动机保护器的可靠性和一致性，各国都制定了相应的执行标准。
一、国际电工委员会（IEC）标准国际电工委员会（IEC）是一个国际性的标准化组织，负责制定和推广电气、电子和相关技术的国际标准。
在电动机保护器领域，IEC制定了一系列标准，如IEC 60947-4-1和IEC 60947-4-2等。
这些标准规定了电动机保护器的技术要求、测试方法和性能参数等，以确保电动机保护器在各种工况下都能正常工作。
二、美国国家电气制造商协会（NEMA）标准美国国家电气制造商协会（NEMA）是美国电气制造商的行业组织，负责制定和推广电气设备的标准。
在电动机保护器领域，NEMA制定了一系列标准，如NEMA ICS 3和NEMA ICS 7等。
这些标准主要针对美国市场，规定了电动机保护器的设计、安装和维护要求，以确保电动机在使用过程中的安全性和可靠性。
三、中国国家标准中国国家标准化管理委员会（SAC）负责制定和推广中国的国家标准。
在电动机保护器领域，中国制定了一系列标准，如GB 14048.4和GB 14048.5等。
这些标准参考了国际标准，并结合中国国情进行了相应的修改和补充。
它们规定了电动机保护器的技术要求、试验方法和性能参数等，以确保电动机保护器在中国市场上的质量和安全性。
四、标准的重要性电动机保护器是电动机系统中的重要组成部分，它直接关系到电动机的安全运行和寿命。
执行标准对于电动机保护器的设计、制造和使用都起到了指导作用。
标准规定了电动机保护器的技术要求和性能参数，使得不同厂家生产的电动机保护器具有一致的性能和互换性。
同时，标准还规定了电动机保护器的试验方法和检验要求，以确保电动机保护器在出厂前和使用过程中都能满足相应的要求。
PLB-II过流过压保护器说明书
目录一、概述 (2)二、技术指标 (2)三、主要功能 (2)四、使用方法 (3)五、注意事项 (7)非常感谢您对本公司产品的信任，为了保证本产品被正确使用和安全可靠地运行，请您仔细阅读本手册.一、概述在传统的电站保护系统中，对于发电机的过流过压保护，多使用继电器式保护装置。
这类装置普遍存在精度不高、稳定性可靠性差、安装繁琐的缺点。
永源PLB-II型发电机过流过压保护器是针对继电器式保护存在的问题而专门研发设计的智能型控制保护装置。
它以八位微处理器为核心,采用精确控制算法,使装置具有优良的控制性能与控制精度。
本装置集过流、过压、欠压保护于一体。
可完全取代传统多个继电器的保护模式，简化了安装过程并且提高了可靠性。
装置能实时显示发电机电压、电流值，易于观察与操作；其操作非常方便可适用于中小型电站与老电站的改造，能极大地提高发电机保护的可靠性和安全性，同时对于提高电站的自动化水平也具有积极意义。
二、技术指标1、适用范围：各类中小型高压和低压发电机组2、输入信号：(1) PT电压: 1. 标称100V发电机PT 电压互感器电压2. 标称230V发电机相电压3. 标称400V发电机线电压(2) 三相电流: 标称5A发电机三相CT (电流互感器)电流信号(注意同名端在同一侧CT线性范围0-7A)3、输出信号：继电器开关信号(具常开和常闭两种方式)继电器触点容量交流 220V/5A 380V/2A直流110V/0.8A 220V/0.2A4、电压测量精度: 1级5、电流测量精度: 1级6.工作电源交流140VAC～285VAC 直流140VDC－400VDC7.功耗小于6W8.工作环境环境温度-5～＋50℃相对湿度不大于90%(40℃ )海拔2000米以下地区9.外形尺寸长×宽×深=120×120×130三、主要功能1、过压保护保护器运行中，当发电机电压连续高于设定过压保护值一定时间（此时间可设定）时，保护器动作。
过流短路保护的校验和管理制度
过流短路保护的校验和管理制度
可以包括以下几个方面：
1.校验：在设备生产过程中，需要对过流短路保护功能进行校验，确保其性能符合要求。
校验可以通过对设备进行实际测试，检查其过流短路保护功能是否能够正常工作。
2.记录管理：对每台设备进行过流短路保护功能的记录管理，包括设备的序列号、校验时间、校验人员等信息。
这些记录可以用于追溯和管理。
3.质量控制：设立过流短路保护功能的质量控制标准，明确测试方法、设备要求和判定条件等。
通过质量控制，可以确保设备的过流短路保护功能达到一定的品质要求。
4.定期检查：对已经售出的设备进行定期的过流短路保护功能检查，以确保设备在使用过程中仍然保持良好的工作状态。
定期检查的频率和方法可以根据设备的使用情况和要求来制定。
5.不合格处理：如果发现设备的过流短路保护功能未达到要求，需要及时处理。
一方面，可以进行修理或更换工作，以确保设备能够继续使用；另一方面，还需要调查原因，找出问题所在，并采取相应措施，防止类似问题再次发生。
6.培训和意识提升：加强对生产人员和用户的培训，提升他们对过流短路保护功能的理解和认识。
同时，增强设备用户的意识，让他们能够及时发现问题，并采取相应的措施，减少安全风险。
通过以上的校验和管理制度，可以确保过流短路保护功能的可靠性和稳定性，提高设备的安全性和可用性。
电动机用过热过流保护器 标准
电动机用过热过流保护器1 范围本标准规定了电动机用过热过流保护器（以下简称保护器）的术语、型号命名、技术要求、试验方法、检验规则及标志、包装、运输及贮存等。
本标准适用于频率50Hz或60Hz，额定电压不超过250VAC，额定电流不超过30A的保护器。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.3—2016 环境试验第2部分：试验方法试验Cab:恒定湿热试验GB/T 2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 14536.1—2008 家用和类似用途电自动控制器第1部分：通用要求3 术语和定义下列术语和定义适用于本文件。
3.1电动机用过热过流保护器 overheating and overcurrent protection for motors一种装在电动机上，以防止电动机超载运行或起动失败而引起的过热过流保护装置。
注：该装置承载电动机的电流，且对电动机的电流和/或温度敏感。
3.2动作温度 operating temperature保护器不承载任何电流，或只有信号电流通过，并在一定的升温速率条件下测得的断开温度值。
3.3复位温度 reset temperature在温度上升导致断开电路后，保护器在一定的降温速率条件下测得的闭合温度值。
3.4额定电流 rated current由制造商规定保护器在规定的环境温度下，所允许长期承载的最大不动作电流。
3.5额定脱扣电流 rated trip current保护器在规定环境温度下和规定时间内动作的电流。
3.6额定脱扣时间 rated trip time在规定的环境温度下，保护器通以额定脱扣电流，其断开电路的时间。
3.7复位时间 reset time在规定的环境温度下，保护器第一次通以额定脱扣电流使其断开电路后到自动接通电路的时间。
某有限公司企业标准-电动助力车通用技术条件(doc 14页)
某有限公司企业标准-电动助力车通用技术条件(doc 14页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑A ：00Q浙江××××有限公司企业标准 Q×××× TD/JS10-2006电动助力车通用技术条件Electric autocycle－General technical requirements发布实施浙江××××有限公司发布Q×××× TD/前言在我国尚无大功率的电动助力车国家标准的情况下，根据市场需求和本企业生产实际，参照GB3565-2005《自行车安全要求》、GB17761-1999《电动自行车通用技术条件》，浙江群鹰车业有限公司编写了企业标准《电动助力车通用技术条件》，以作为组织生产、销售和监督检查的依据。
本标准按照GB/T1.1—2000《标准化工作导则第1部分：标准的结构与编写规则》和GB1.2—2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》要求编写，采用法定计量单位。
本标准技术要求中未详列的自行车部件安全要求，其技术要求必须服从于GB3565-2005《自行车安全要求》。
本标准的附录A是标准的附录。
本标准由浙江群鹰车业有限公司提出。
本标准起草人：吴勤。
本标准首次发布日期2006年月日浙江××××有限公司企业标准Q×××× TD/×××× -2006电动助力车通用技术条件Electric autocycle－General technical requirements1范围本标准规定了电动助力车的定义、产品分类、技术要求、试验方法、检验规则等。
本标准适用于电动助力车。
电瓶车充电桩安全性能测试与标准制定
电瓶车充电桩安全性能测试与标准制定随着电动汽车的普及，电瓶车也成为人们出行的重要工具之一。
而电瓶车的充电桩作为充电的基础设施，其安全性能不仅关乎用户的安全，也影响到整个城市的用电安全。
因此，对电瓶车充电桩的安全性能进行测试，并制定相应的标准显得尤为重要。
一、电瓶车充电桩安全性能测试1.1 过流保护测试：电瓶车充电桩在充电时如果电流过大，可能会导致电路过载、短路等情况，因此需要进行过流保护测试，确保在异常情况下能够及时切断电源，避免发生安全事故。
1.2 过压保护测试：电瓶车充电桩在充电时如果电压过高，也会对电池造成损坏，甚至引发火灾等危险，因此需要对过压保护功能进行测试，保证在电压异常时能够自动断开电源。
1.3 防雷击测试：雷电是一种常见的自然灾害，如果电瓶车充电桩没有良好的防雷击措施，可能会导致设备损坏，甚至影响到用户的安全，因此需要对防雷击性能进行测试，确保在雷电天气下设备能够正常运行。
二、电瓶车充电桩安全标准制定2.1 根据上述安全性能测试结果，制定电瓶车充电桩的安全标准，明确规定过流保护、过压保护、防雷击等功能的具体要求，保证设备在使用过程中能够有效保护用户和设备的安全。
2.2 参考国家相关标准，结合国内外电瓶车充电桩安全性能测试的最新成果，不断更新和完善电瓶车充电桩的安全标准，逐步提高设备的安全性能，确保用户的充电使用体验更加安全可靠。
总结：电瓶车充电桩的安全性能测试与标准制定对于保障用户的安全、提升充电设备的质量至关重要。
通过科学的测试方法和严格的标准制定，可以有效提升电瓶车充电桩的安全性能，为用户提供更加安全、便捷的充电体验。
希望相关部门和企业能够高度重视电瓶车充电桩的安全性能，共同致力于推动电动汽车产业的健康发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/JSYD 江苏雅迪科技发展有限公司企业标准Q/YD J000-2008助力车车用过流保护器技术条件Boosts Che Che to use the overflow protectorengineering factor（试用）2008-xx-xx发布 2008-xx-xx实施江苏雅迪科技发展有限公司发布目次前言 (3)1 范围 (4)2 规范性引用文件 (4)3 术语和定义 (4)4 分类 (5)5 技术要求 (6)6 试验方法 (9)7 检验规则 (13)8 标志、包装、储存和运输 (14)前言根据《中华人民共和国标准化法》的规定，制定本企业标准，作为组织生产和检验的技术依据。
本标准在制定过程中，参考了国外先进国家的摩托车、助力车的技术要求和试验方法标准，并参考国内同行业的相关技术资料，以此作为制定本企业标准的主要依据。
制定本标准的目的是指导规范助力车、电动车车用过流保护器（与江苏雅迪科技发展有限公司合作的相关生产单位），并促进助力车、电动车使用过流保护器产品质量的提高。
本标准由江苏雅迪科技发展有限公司提出。
本标准由江苏雅迪科技发展有限公司技术部归口管理。
本标准由江苏雅迪科技发展有限公司批准。
本标准负责起草部门：江苏雅迪科技发展有限公司技术研发部。
本标准最终解释权属：江苏雅迪科技发展有限公司。
本标准主要起草人：本标准主要发布人：助车车、电动车车用过流保护器技术条件1 范围本技术条件规定了本公司助力车、电动车使用过流保护器的技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本技术条件适用于本公司生产助力车所采用的电流过流保护器。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB2423.3-1987 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB2423.5-1987 电工电子产品基本环境试验规程试验Ea：冲击试验方法GB2423.10-1987 电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）3 定义3.1 额定电流在环境温度的为25±5℃的条件下,过流保护器保持电路接通的工作电流。
3.2维持电流因电路短路或过载使用过流保护器处于保护状态时,流经过流保护器的电流。
3.3 动作时间过载电流通过过流保护器时,员流由初始值降到下限值所经历的时间。
3.4 恢复时间在规定温度下过流保护器由高电阻状态,恢复到低电阻状态所经历的时间。
3.5 静电电阻在25±5℃的条件下,过流保护器不工作且电阻不再变化时的电阻值。
4 分类4.1 按过流保护器的额定电流分类可分为3A 、4A 、5A 、6A、 7A 、9A 、11A、 12A 、14A规格4.2 编号规则过流保护器保护器路数额定电流示例：PSZ一Ⅱ一9A4.3 在不同的环境下过流保护器允许有通过的额定电流折减率应符合表1的规定，额定电流×折减率=实际环境温下允许通过的额定电流。
表15 技术要求5.1 一般要求a) 过流保护器的外表光泽、标志清晰、封装完好、无缺陷；b) 过流保护器所采用的接插件规格、型号、材质应符合设计图纸要求。
c) 过流保护器外表显著位置应有本公司的标志和供方编号。
d) 过流保护器外形及安装尺寸应符合相应产品图的要求。
5.1.2 过流保护器所使用的主要原材料及供货单位应与本公司和供方共同确定的样件一致。
5.1.3 过流保护器的结构型式为高分子正温度系数(PTC)热敏电阻型，密封防振外形结构。
5.1.4 过流保护器使用温度为-40～80℃，如无特殊规定，以下技格要求为环境温度25±5℃条件下的规定。
5.1.5 静态电阻过流保护器静态电阻应符合表2规定表2 静态电阻单位：Ω5.1.6 通电性级当过流保护器通过额定电流时，其电压降应不大于表3规定通过5min后，在断电10S内的电阻应小于表3的规定。
表3 通电性能5.1.7过流保护性能过流保护器通过5倍的额定电流时,其动作时间应符合表4的规定表4 过流保护性能5.1.8维持电流过流保护器保护时,通过过流保护器的维持电流不应大于275mA,10S后维行电流不大于100mA。
5.1.9恢复性能过流保护器保护10min后恢复时间不大于60S。
5.1.10表面温度在环境温度为25±5℃的条件下，过流保护器处于保护的状态，表面温度达到平衡时，温度不小于50℃。
过流保护器应承受DC16V80A的电流的冲击(一次)。
5.1.12 长时间的保护能力电路短路后,过流保护器处于保护状态2h,试验后的过流保护器的电阻应承小于表3的规定。
5.1.14耐振动能力过流保护器耐振动能力按表5规定表5 耐振动能力试验后的过流保护器的电阻应小于表3的要求。
5.1.15 耐高温能力:过流保护器应能承受80℃历时1h的高温,试验后的过流保护器的电阻应小于是表1的要求。
5.1.16 耐低温能力:过流保护器应能承受-40℃历时3h的低温,试验后的过流保护器的电阻应小于是表1的要求。
5.1.17 耐潮能力:过流保护器应能承受40±3℃,相对湿度90%~95%历时24h,耐潮试验,试验后的过流保护器的电阻应小于是表1的要求。
5.1.18 绝缘强度:各互不连接的导电零部件之间及导电零部件与外壳之间的绝缘介电强度,应能承受50HZ正弦波电压为500V,历时1min的试验而无击穿损坏。
过流保护器的使用寿命为2000次以上。
6检验方法6.1 试验电压及仪器表6.1.1 试验电压是指试验电源输出的电压6.1.2 如无特殊规定,过流保护器应测试电路如图3 ,试验样品通过以5倍的额定电流,使过流保护器处于保护状态,立即读取经电流表的电流:10S后再读取流经电流表的电流值。
,电压为13V的试验电压下进行试验。
6.1.3 测量用电压表精度不低于0.5级,电流表精度不低于1级。
6.1.4 稳电压源能连续地提供给负载80A的电流,并能承受输入的冲击电流。
6.2 静态电阻测试试验电路如图1所示,用微欧表或数字电桥测量电阻。
电阻试验表试验样品图1：静态电阻测试电路图6.3 通电性能试验试验电路如2所示,电压表电压值为DC13V,调节负载电阻R 使电流表电流值为过流保护器的额定电流,通电5min,同时用毫伏表测试试验样品两端电压,断电后拆下过流保护器10S 内测量其电阻。
直流电源电流表电压表毫伏表负载电阻试验样品图2：通电性能测试电路图AV6.4 过流保护性能试验6.4.1 试验电路如图3所示,试验电压为DC13V,将开关S 置调整负载电阻R,使电流达到150%的额定电流,将开关S 置2，用存储示波器记录负载的电阻R 上的电压波形，读取动作时间。
6.4.2 将开关S 置1 ,调整负载电阻R,使电流达到5倍的额定电流,将开关S 置2,记录负载电阻R 上的电压波形,读取动作时间。
(本试验所用电流表量程应不小于通电电流)图3：过流保护性能测试电路图试验样品负载电阻电压表电流表直流电源开关21示波器VA6.5 维持电流的测试测试电路如图3 ,试验样品通过以5倍的额定电流,使过流保护器处于保护状态,立即读取经电流表的电流:10S 后再读取流经电流表的电流值。
6.6 恢复性能试验测试电路如图3 ,试验样品通过以5倍的额定电流,使过流保护器处于保护状态,持续10min,断电后自冷却到60S 时,测量其电阻值。
6.7 表面温升的测试在环境温度为25±5℃的条件下，过流保护器处于保护的状态表面温度达到平衡时,用点温计连续测试其表面温度。
6.8 越负荷性能试验试验电路如图4所示,试验电压为DC16V,用电阻作为负载电阻， 将开关S 置1 调整后的电流电源输出达到80A ，将开关S 置2，观察电V ，电压由最大值变化至最小，关断电源自然冷却60S ，测量其电阻值。
(本试验所用电流表量程应不小于80A 电流)12开关直流电源电流表电压表负载电阻试验样品图4：越负荷性能测试电路图AV V 电压表126.9 长时间的保护试验试验电路如图4 所示,试验样品通过DC14.4V,5倍额定电流,使其处于保护状态,持续通电2h 后断电,自然冷却30min,测定其电阻。
6.9 耐振动性能试验过流保护器按助力车上和安装方式固定在振动试验台上,按5.1.14中的规定进行振动试验,试验后恢复10min 测试其电阻。
6.11耐撞击性能试验取500mm长的金铁丝,一端固定在过流保护器,另一端固定在试验台上方,如图5 所示，然后将过流保护器沿A为圆周上移至与钢块成60度的夹角,将过流保护器自由释放,使之与钢块撞击。
6.12 耐高温性能试验将被测过流保护器在非工作状态下放入（80±3）℃的低温箱中，放置1h后，然后取出放置于温度为25±5℃的环境中恢复10min 后测试电阻值。
6.13 低温性能试验将被测过流保护器在非工作状态下放入（-41±3）℃的低温箱中，放置1h后，然后取出放置于温度为25±5℃的环境中恢复10min 后测试电阻值。
6.14 耐潮性能试验将被测过流保护器在非工作状态下放入恒温箱中,在温度为（40±3）℃相对湿度为90%～95%的环境中，历时48小时后取出，放置2h后，然后取出放置于温度为25±5℃的环境中恢复10min 后测试电阻值。
6.15 绝缘强度试验6.15.1本试验应在25±5℃的及相对湿度为45%～75%的条件下进行。
6.15.2试验用变压器的容量应不小于0.5kV,电压应均匀地升高到试验值,在达到规定电压值后,历时1min 然后均匀地将电压下降到至零.在生产过程中检查绝缘强度的试验时允许一次施加全电压。
6.16 外观检验要光线充足(约300LX),目标600mm状态下,用肉眼观察。
7 检验规则过流保护器的检验分出厂检验和型式检验7.1出厂检验7.1.1出厂检验项目按表5规定表5 出厂检验项目7.1.2 制造商对生产出来的过流保护器应进行100%的检验,方可后才能出厂。
7.1.3 收方验收产品按281～500件组批(参考),每仳产品中抽取样品量及合格判定.按GB2828的规定进行。
7.2型式检验7.2.1 过流保护器应在下列情况之下时进行型式检验：a) 新产品定型；b) 产品经改进、变型或工艺、原材料有重大改变时；c) 产品转厂生产或间断时间一年以上再生产时；d) 批量生产的产品应定期进行检验，每半年不得少于一次；f) 国家质量监督机构提出进行型式检验的要求时。
