标题：斜拉桥施工工艺详解
一、前言
斜拉桥作为一种重要的大跨度桥梁形式，其施工工艺复杂，技术要求高。
本文将详细介绍斜拉桥的施工工艺，以期对相关工程人员提供参考。
二、斜拉桥施工流程
1. 施工准备：进行地质勘探，确定桥梁位置和结构设计，制定详细的施工方案。
2. 打桩与承台施工：打设桥墩基础桩，并在基础上浇筑承台。
3. 塔柱施工：根据设计图纸，进行塔柱钢筋绑扎和混凝土浇筑。
4. 主梁施工：包括主梁预制、吊装和合拢等步骤。
5. 斜拉索安装：先在塔顶固定好索导管，然后将斜拉索穿过索导管，通过张拉设备将其锚固在主梁上。
6. 桥面铺装：进行防水层、混凝土层、沥青路面等多层铺设。
三、斜拉桥施工工艺要点
1. 打桩与承台施工：打桩时需确保桩位准确，桩身垂直；承台施工时要保证混凝土质量，防止裂缝产生。
2. 塔柱施工：钢筋绑扎要符合设计要求，混凝土浇筑要连续进行，避免出现冷缝。
3. 主梁施工：预制主梁时要严格控制尺寸和质量，吊装过程中要确保安全，主梁合拢时要做好温度和应力监测。
4. 斜拉索安装：索导管安装要准确，斜拉索张拉要按设计要求进行，避免过度张拉导致结构破坏。
5. 桥面铺装：要严格按照铺装工艺进行，保证铺装质量。
四、结语
斜拉桥的施工工艺是一项系统工程，需要严谨的设计、精细的施工和严格的管理。
只有这样，才能保证斜拉桥的安全、稳定和耐久性。
希望本文能为斜拉桥的施工提供一些参考和帮助。
斜拉桥施工—斜拉桥主梁施工
混凝土双箱梁截面施工
牵索挂篮施工（澳大利亚） 挂篮悬臂浇筑施工（宜宾中坝金沙江大桥）
（三）顶推法、平转法施工
顶推法进行混凝土斜拉桥主梁的施工，需在 跨内设置若干临时支墩，且在顶推过程中，梁要 反复承受正、负弯矩。
我国天津永和桥主梁施工就是采用支架法拼 装施工的。
（二）悬臂法施工
悬臂施工法可分为悬臂拼装法和悬臂浇筑法两 种。
悬臂拼装法一般先在塔柱区段现浇一段起始 梁段以放置起吊设备，然后用起吊设备从塔柱两 侧依次对称安装预制梁段，使悬臂不断伸长直至 合龙。
悬臂浇筑法是从塔柱两侧用挂篮对称逐段就 地浇筑混凝土直至合龙。
钢箱梁悬臂吊装（安庆长江大桥）
悬臂浇筑法（漳州战备大桥）
我国大部分混凝土斜拉桥主梁都采用悬臂浇筑法施工 。施工中应尽量减小施工荷载，并充分发挥拉索的作用， 使结构在施工阶段和运营阶段的受力状态基本一致。
泸州泰安长江大桥的挂篮悬臂现浇施工
对于单索面布置的箱形截面主梁，为减轻浇 筑质量，通常将横截面分解成三部分，即中箱、 边箱和悬臂板。先完成包含主梁锚固系统的中箱 ，张拉斜向拉索，使之形成独立的稳定结构，然 后以中箱和已浇梁段的边箱为依托，浇筑两侧边 箱，最后用悬挑小挂篮浇筑悬臂板，使整体单箱 按品字形向前不断悬臂浇筑。
顶推法（法国 Millau Viaduct）
平转法是将斜拉桥上部结构分别在两岸 或一岸顺河流方向的支架上现浇，并在岸 上完成落架、张拉、调索等所有安装工作 ，然后以墩、塔为圆心，整体旋转到桥位 合龙。
平转法施工适用于桥址地形平坦、墩身 较矮及结构体系适合整体转动的中小跨径 斜拉桥。
任务15斜拉桥的施工
混凝土双箱梁截面施工
牵索挂篮施工（澳大利亚） 挂篮悬臂浇筑施工（宜宾中坝金沙江大桥）
（三）顶推法、平转法施工
顶推法进行混凝土斜拉桥主梁的施工，需在 跨内设置若干临时支墩，且在顶推过程中，梁要 反复承受正、负弯矩。
顶推法（法国 Millau Viaduct）
平转法是将斜拉桥上部结构分别在两岸 或一岸顺河流方向的支架上现浇，并在岸 上完成落架、张拉、调索等所有安装工作， 然后以墩、塔为圆心，整体旋转到桥位合 龙。 平转法施工适用于桥址地形平坦、墩身 较矮及结构体系适合整体转动的中小跨径 斜拉桥。 我国绥芬河市新华街立交桥是采用平转 法施工的100m+100m双孔独塔单索面斜拉 桥，跨越绥芬河铁路站场。
采用伸臂架设法施工时，对各施工阶段发生 的误差必须随时予以调整。斜拉桥的施工管理工 作应考虑以下各点： (1)正确计算恒载重量； (2)对施工管理人员严格要求； (3)掌握各种重要因素引起的影响(荷载、刚度、 速度、基础变形等)； (4)测量工作； (5)实测值与设计值的比较； (6)施工管理中的计算工作(要求对变形和内力双 控，如索力、斜索长度、索塔垂直度、主梁线型、 主梁应力等)； (7)其他(测量仪器的精确性、混凝土徐变和收缩 的时间影响、风振和抑振措施等)。
塔柱的施工（安庆长江大桥）
2. 施工塔柱的注意事项
• • • • 必须控制模板的变形； 应保证拉索锚固点预埋件位置的精度； 应保证各部位的几何尺寸正确； 应进行索塔局部测量系统的控制。
（三）横梁的施工要点
• 一般横梁采用支架法就地浇筑混凝土； • 横梁施工时应考虑模板支撑系统，防止支撑系统 的连接间隙变形、弹性变形、支承不均匀沉降变 形；混凝土横梁和塔柱与钢支撑不同的线膨胀系 数的影响；日照温差对钢和混凝土的不同时间差 效应等产生的不均匀变形的影响，以及相应的变 形调节措施。 • 每次浇筑混凝土的供应量应保证最先浇筑的混凝 土初凝前完成全部浇筑，并应采取有效措施防止 在早期养护期间及每次浇筑过程中由于支架的变 形引起混凝土横梁开裂。
斜拉桥施工流程

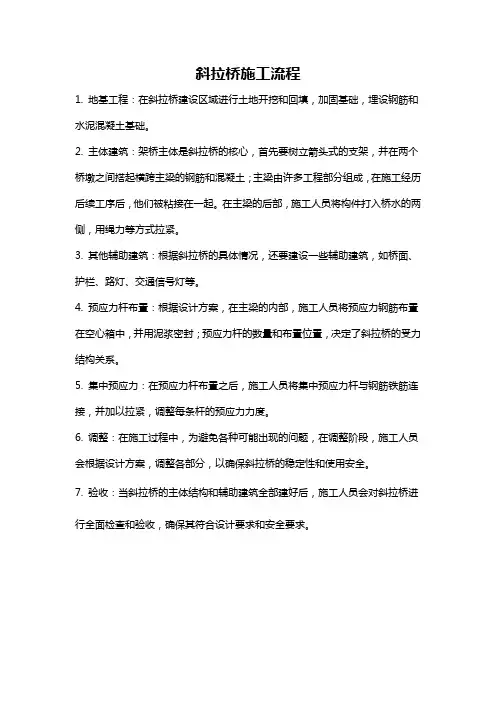

斜拉桥施工流程
1. 地基工程：在斜拉桥建设区域进行土地开挖和回填，加固基础，埋设钢筋和水泥混凝土基础。
2. 主体建筑：架桥主体是斜拉桥的核心，首先要树立箭头式的支架，并在两个桥墩之间搭起横跨主梁的钢筋和混凝土；主梁由许多工程部分组成，在施工经历后续工序后，他们被粘接在一起。
在主梁的后部，施工人员将构件打入桥水的两侧，用绳力等方式拉紧。
3. 其他辅助建筑：根据斜拉桥的具体情况，还要建设一些辅助建筑，如桥面、护栏、路灯、交通信号灯等。
4. 预应力杆布置：根据设计方案，在主梁的内部，施工人员将预应力钢筋布置在空心箱中，并用泥浆密封；预应力杆的数量和布置位置，决定了斜拉桥的受力结构关系。
5. 集中预应力：在预应力杆布置之后，施工人员将集中预应力杆与钢筋铁筋连接，并加以拉紧，调整每条杆的预应力力度。
6. 调整：在施工过程中，为避免各种可能出现的问题，在调整阶段，施工人员会根据设计方案，调整各部分，以确保斜拉桥的稳定性和使用安全。
7. 验收：当斜拉桥的主体结构和辅助建筑全部建好后，施工人员会对斜拉桥进行全面检查和验收，确保其符合设计要求和安全要求。
斜拉桥施工流程
斜拉桥施工流程斜拉桥是一种现代化的大型桥梁结构，它采用了斜拉索来支撑主跨结构，具有结构美观、跨度大、自重轻、抗风能力强等特点。
斜拉桥的施工过程复杂而精密，需要严格按照流程进行，下面将为大家详细介绍斜拉桥的施工流程。
1. 基础施工。
斜拉桥的基础是整个桥梁结构的基础，基础施工是斜拉桥施工的第一步。
首先进行地基处理，包括挖土、夯实等工作，然后进行基础桩的打设，根据设计要求进行混凝土浇筑，最后进行基础的固结和检查。
2. 主塔施工。
主塔是斜拉桥的标志性结构，主塔的施工需要精准的测量和施工工艺。
首先进行主塔的模板搭设，然后进行钢筋的绑扎和混凝土浇筑，最后进行主塔的拆模和表面处理。
3. 主梁制作和安装。
主梁是斜拉桥的承载结构，主梁的制作需要在工厂进行，包括钢材的切割、焊接和表面处理。
制作完成后，进行主梁的运输和安装，需要使用大型吊车和专业人员进行操作。
4. 斜拉索张拉。
斜拉桥的斜拉索是支撑主梁的重要部分，斜拉索的张拉需要精密的计算和施工工艺。
首先进行斜拉索的吊装和固定，然后进行张拉工作，根据设计要求进行张拉力的调整和固定。
5. 路面铺设。
斜拉桥的路面铺设是最后的施工步骤，需要进行路面的清理和平整，然后进行沥青或混凝土的铺设，最后进行路面的线条和标志的绘制。
6. 完工验收。
斜拉桥施工完成后，需要进行完工验收，包括结构的安全性和稳定性检查，斜拉索的张拉力检测，路面的平整性和耐久性检测等。
只有通过了完工验收，斜拉桥才能正式投入使用。
以上就是斜拉桥施工的基本流程，斜拉桥作为一种复杂的大型桥梁结构，需要严格按照流程进行施工，确保斜拉桥的安全性和稳定性。
希望以上内容能够对大家有所帮助，谢谢阅读。
《斜拉桥施工》课件
斜拉桥施工的过程包括斜拉桥的基本概念、斜拉桥的施工过程以及斜拉桥施 工中需要注意的事项。
斜拉桥的基本概念
桥梁类型
斜拉桥通过锚杆或拉索连接桥塔和桥面，节省了桥墩的建造成本。
斜拉桥的施工过程
1
建造桥面
Байду номын сангаас
2
桥面施工要注意分层施工，确保结构
强度和平整度。
3
施工锚杆
4
施工锚杆用于牢固地固定桥塔和桥面，
调整斜拉索时要小心，避免过张或过松， 确保结构的平衡和稳定。
锚杆的拉力应均匀分布，确保结构的稳定 性和承载能力。
3 桥面分层施工
4 注意安全
桥面施工时要分层进行，确保施工质量和 结构的强度。
施工过程中要注意安全，确保工人和公众 的安全。
确保结构的稳定性和承重能力。
5
建造桥塔
斜拉桥施工的第一步是建造桥塔，确 保桥塔符合设计要求和规范。
安装索杆
安装索杆连接桥塔和桥面，确保连接 结构的稳定性和安全性。
张拉索杆
最后一步是张拉索杆，调整索杆的张 力和平衡，确保斜拉桥的完整性和安 全性。
斜拉桥施工中需要注意的事项
1 斜拉索的调整
2 锚杆的拉力
斜拉桥顶推施工法
斜拉桥顶推施工法斜拉桥是一种常见的大型桥梁结构，其特点是在主桥梁上设置一定数量的斜拉索，通过斜拉索将桥面荷载传递到桥塔上，从而实现桥梁的支撑和稳定。
在斜拉桥的建设过程中，施工方法是至关重要的，其中斜拉桥顶推施工法是一种常用的施工方法。
斜拉桥顶推施工法是指在桥塔两侧设置临时支撑，将桥面结构分段制作，然后通过顶推机械将桥面结构向前推进，直至跨越整个桥梁。
这种施工方法具有施工周期短、施工效率高、对环境影响小等优点，因此在斜拉桥建设中得到了广泛应用。
斜拉桥顶推施工法的施工流程包括以下几个步骤：第一步，搭建临时支撑。
在斜拉桥的两侧设置临时支撑，用于支撑桥面结构的制作和顶推施工。
第二步，制作桥面结构。
将桥面结构分段制作，每段长度一般为20-30米，宽度为桥面的一半左右。
制作时需要考虑桥面结构的强度、稳定性和防风性能等因素。
第三步，顶推施工。
将制作好的桥面结构通过顶推机械向前推进，直至跨越整个桥梁。
在顶推过程中需要注意控制顶推速度和顶推力度，以保证施工安全和桥面结构的稳定性。
第四步，拆除临时支撑。
在桥面结构顶推完成后，需要拆除临时支撑，恢复原有桥梁的结构和功能。
斜拉桥顶推施工法的优点主要包括以下几个方面：第一，施工周期短。
相比传统的浮吊施工方法，斜拉桥顶推施工法可以大大缩短施工周期，提高施工效率。
第二，施工效率高。
顶推机械可以在较短的时间内完成桥面结构的顶推，从而提高施工效率。
第三，对环境影响小。
相比传统的浮吊施工方法，斜拉桥顶推施工法对环境影响较小，可以减少水面占用和噪音污染等问题。
第四，施工安全性高。
在斜拉桥顶推施工过程中，可以通过严格的施工管理和安全措施保证施工安全性。
总之，斜拉桥顶推施工法是一种高效、安全、环保的施工方法，可以为斜拉桥的建设提供有力的支持。
在今后的斜拉桥建设中，可以进一步推广和应用这种施工方法，以提高施工效率和质量，促进桥梁建设的发展。
斜拉桥主塔的施工流程
斜拉桥主塔的施工流程
斜拉桥主塔的施工流程：
①基础施工：进行地质勘探，确定基础类型，如桩基或沉井，然后进行钻孔或挖掘，并浇筑混凝土基础；
②塔座施工：在基础上浇筑塔座，塔座作为主塔的支撑，需确保足够的强度和稳定性；
③下塔柱施工：采用爬模或翻模技术逐节浇筑或拼装下塔柱，直至达到设计高度；
④塔柱内部结构安装：包括楼梯、电梯井、管道等设施的预埋和安装，确保后期维护通道畅通；
⑤塔柱外部模板调整：根据设计要求调整模板位置，确保塔柱外形准确无误；
⑥混凝土浇筑：分段浇筑塔柱混凝土，每次浇筑后需进行振捣，保证混凝土密实；
⑦混凝土养护：浇筑后的混凝土需进行适当养护，以确保强度增长和防止裂缝；
⑧塔柱节段接高：重复模板调整、混凝土浇筑和养护过程，直到塔柱达到最终高度；
⑨斜拉索预埋件安装：在塔柱浇筑过程中预埋斜拉索的固定点，确保位置准确；
⑩塔冠施工：当塔柱达到设计高度后，安装塔冠结构，连接所有斜拉索的顶部；
⑪斜拉索张拉：安装斜拉索并进行初步张拉，调节索力，使桥梁结构达到设
计状态；
⑫检测与校正：进行全面检测，包括塔柱垂直度、斜拉索张力等，必要时进行微调；
⑬安全防护与封闭：安装护栏和其他安全设施，保护施工人员和行人安全；
⑭竣工验收：完成所有施工后，进行质量检验，确保满足设计和规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装挂篮导梁
安装挂篮
1#块浇注完毕
挂篮前移
主塔浇注后
挂索完成
安装油顶
张拉单根钢绞线
张拉C1索，索鞍
张拉C2索
张拉C4索
张拉C5索张拉C6索 Nhomakorabea裂缝
吊 装 P E 管
混凝土漏振
挂篮行走系统
混凝土漏振
对称施工
边跨满堂支架现浇
合拢劲性骨架
释放临时固结
释放临时固结
漳州战备大桥简介
漳州战备大桥为三跨部分（矮塔）斜拉桥, 主跨132米,边跨80.8米,南北引桥分别为6 x 32 米及5 x 32米连续梁.桥上设纵坡,主桥设1%人 字坡,竖曲线半径为8000米,引桥纵坡分别为 0.55%及3.5%,竖曲线半径为4000米及16000 米.北引桥北端约18米位于缓和曲线上。主桥 采用单索面三跨（80.8+132+80.8）预应力混 凝土部分斜拉桥，桥长296.3米。
主跨合拢
全桥合拢
