《模具设计与制造》教案第一章：模具设计基础1.1 模具概述介绍模具的定义、分类和应用领域讲解模具在制造业中的重要性1.2 模具设计基本原则讲解模具设计的要求和流程介绍模具设计中的常见问题和解决方法1.3 模具设计常用软件介绍模具设计常用的CAD/CAM软件讲解软件的选择和使用方法第二章：模具制造工艺2.1 模具制造概述介绍模具制造的定义和流程讲解模具制造的关键环节和技术要求2.2 模具制造常用材料介绍模具制造常用材料的分类和性能讲解材料的选用原则和加工方法2.3 模具制造工艺过程讲解模具制造的各个工艺过程介绍常用的模具制造工艺方法和设备第三章：模具设计实例分析3.1 模具设计案例一：塑料注射模设计分析塑料注射模的设计要求和步骤讲解模具结构设计要点和注意事项3.2 模具设计案例二：冲压模设计分析冲压模的设计要求和步骤讲解模具结构设计要点和注意事项3.3 模具设计案例三：压铸模设计分析压铸模的设计要求和步骤讲解模具结构设计要点和注意事项第四章：模具制造实例分析4.1 模具制造案例一：模具零件的加工分析模具零件的加工方法和工艺流程讲解加工要点和质量控制方法4.2 模具制造案例二：模具装配分析模具装配的要求和步骤讲解装配要点和调整方法4.3 模具制造案例三：模具调试与验收分析模具调试的目的和步骤讲解调试要点和验收标准第五章：模具设计与制造的创新发展5.1 模具设计创新介绍模具设计创新的含义和重要性讲解模具设计创新的方法和案例5.2 模具制造技术创新介绍模具制造技术创新的含义和重要性讲解模具制造技术创新的方法和案例5.3 模具设计与制造的发展趋势分析模具行业的发展趋势讲解模具设计与制造的发展方向和挑战第六章：模具管理与维护6.1 模具管理讲解模具管理的重要性介绍模具管理的方法和工具6.2 模具维护与保养分析模具磨损的原因讲解模具维护和保养的步骤与注意事项6.3 模具的修复与改造讲解模具修复与改造的技术和方法分析模具修复与改造的经济效益第七章：模具安全与质量控制7.1 模具安全介绍模具安全的重要性讲解模具安全的设计要求和措施7.2 模具质量控制分析模具质量的影响因素讲解模具质量控制的方法和工具7.3 模具质量的检测与评价介绍模具质量检测的方法和设备分析模具评价的内容和指标第八章：模具设计与制造的现代技术8.1 计算机辅助设计（CAD）介绍CAD技术在模具设计中的应用讲解CAD软件的选择和使用方法8.2 计算机辅助制造（CAM）介绍CAM技术在模具制造中的应用讲解CAM软件的选择和使用方法8.3 数字化制造技术讲解数字化制造技术的基本概念分析数字化制造技术在模具行业中的应用前景第九章：模具设计与制造的前沿技术9.1 高速模具设计与制造介绍高速模具设计与制造的特点和优势分析高速模具设计与制造的应用领域9.2 精密模具设计与制造讲解精密模具设计与制造的要求和方法分析精密模具设计与制造的发展趋势9.3 绿色模具设计与制造介绍绿色模具设计与制造的基本概念分析绿色模具设计与制造在可持续发展中的作用第十章：模具设计与制造的职业素养与职业道德10.1 模具设计师的职业素养讲解模具设计师应具备的技能和素质分析模具设计师的职业发展前景10.2 模具制造工人的职业素养讲解模具制造工人应具备的技能和素质分析模具制造工人的职业发展前景10.3 模具设计与制造的职业道德介绍模具设计与制造的职业道德规范分析职业道德在模具行业中的重要性重点和难点解析本文主要介绍了模具设计与制造的基础知识、工艺流程、实例分析、创新发展、安全管理、现代技术以及前沿技术。
塑料模具设计与制造
《塑料模具设计与制造》教案第一章塑料成形基础1．1 塑料概论1．1．1、聚合物的分子结构1．1．2塑料的组成与分类1、塑料的组成塑料以合成树脂为主要成分，它由合成树脂和根据不同的需要而增添的不同添加剂所组成。
(1)合成树脂合成树脂是塑料的基本成分，它决定塑料的类型和基本性能。
（2）填充剂（又称填料）：添加填充剂的目的是降低塑料中树脂的使用量，从而降低制品成本；其次是改善塑料的加工性能和使用性能，填充剂在塑料中的含量一般控制在 40% 以下。
(3)增塑剂：增塑剂的作用是提高塑料的可塑性和柔软性。
(4)增强剂增强剂用于改善塑料制件的机械力学性能。
但增强剂的使用会带来流动性的下降，恶化成型加工性，降低模具的寿命以与流动充型时会带来纤维状填料的定向问题。
(5)稳定剂添加稳定剂的作用是提高塑料抵抗光、热、氧与霉菌等外界因素作用的能力，阻缓塑料在成型或使用过程中的变质。
稳定剂的用量一般为塑料的 0.3～0.5%。
（6）润滑剂润滑剂对塑料的表面起润滑作用，(7)着色剂合成树脂的本色大都是白色半透明或无色透明的。
在工业生产中常利用着色剂来增加塑料制品的色彩。
对着色剂的要：耐热、耐光，性能稳定，不分解、不变色、不与其它成分发生不良化学反应，易扩散，着色力强，与树脂有良好的相溶性，不发生析出现象。
着色料添加量应＜ 2%。
（8）固化剂在热固性塑料成型时，有时要加入一种可以使合成树脂完成交联反应而固化的物质。
(9）其它辅助剂根据塑料的成型特性与制品的使用要求，在塑料中添加的添加剂成分还有：阻燃剂、发泡剂、静电剂、导电剂、导磁剂、相容剂等。
2、塑料的分类（1）按合成树脂的分子结构与其成型特性分类1) 热塑性塑料这类塑料的合成树脂都是线型或带有支链型结构的聚合物，在一定的温度下受热变软，成为可流动的熔体。
在此状态下具有可塑性可塑制成型制品，冷却后保持既得的形状；如再加热，又可变软塑制成另一形状，如此可以反复进行。
2) 热固性塑料这类塑料的合成树脂是带有体型网状结构的聚合物，在加热之初，因分子呈线型结构，具有可熔性和可塑性，可塑制成一定形状的制品，但当继续加热温度达到一定程度后，分子呈现网状结构，树脂变成了不熔的体型结构，此时即使再加热到接近分解的温度，也不再软化。
模具设计与制造的职业认知
模具设计与制造的职业认知一、模具类型及结构认知模具是一种重要的工业生产工具，其类型和结构因应用场景和产品需求而异。
作为模具设计与制造的专业人员，需要对各种模具的类型、结构、特点和应用有深入的了解。
1.1模具类型认知：包括模具的分类、各类模具的结构特点和使用范围等。
1.2模具结构认知：包括模具的组成结构、各部分的功能和相互关系等。
二、模具材料及选用认知模具材料的选择对模具的性能和使用寿命有着至关重要的影响。
不同的模具材料具有不同的物理和机械性能，如强度、硬度、耐磨性等。
选择合适的材料可以提高模具的使用寿命，降低生产成本。
2.1模具材料认知：了解各种模具材料的物理和机械性能，如钢、铸铁、铝合金等。
2.2材料选用原则：掌握选择模具材料的依据和原则，如材料的强度、硬度、耐磨性等。
三、模具加工方法认知模具加工方法的选择对模具的质量和精度有着直接的影响。
不同的加工方法具有不同的加工能力和精度等级。
了解和掌握各种加工方法的特点和应用范围是进行模具设计与制造的重要基础。
3.1成型加工法：包括铣削、车削、磨削等传统加工方法。
3.2特种加工法：如电火花加工、激光加工、超声波加工等。
3.3其他加工法：如快速原型制造、3D打印等新兴加工方法。
四、模具设计程序和方法认知模具设计是模具制造的核心环节，其设计水平和质量直接影响到模具的性能和使用寿命。
掌握模具设计的基本程序和方法是进行模具设计与制造的必要条件。
4.1设计基本流程：了解模具设计的步骤和流程，包括产品分析、结构设计、参数计算等。
4.2设计基本原则：掌握模具设计的基本原则和方法，如标准化、模块化、可靠性等。
五、模具制造程序和方法认知模具制造是实现模具设计意图的重要环节，涉及到各种加工方法的运用和实践。
了解和掌握各种制造程序和方法是进行模具设计与制造的关键技能。
5.1制造基本流程：了解模具制造的步骤和流程，包括备料、加工、装配、检验等。
5.2制造基本方法：掌握各种制造方法的工艺流程和操作要点，如铣削、车削、磨削等。
模具付款协议书
模具付款协议书甲方（委托方）：_____________________乙方（承揽方）：_____________________鉴于甲方委托乙方进行模具的设计与制造，经过双方充分协商，达成如下协议，以资共同遵守：第一条模具设计及制造1.1 乙方应根据甲方提供的技术要求和规格，设计并制造模具。
1.2 模具的设计应符合甲方的产品设计要求，确保模具能够生产出符合甲方质量标准的制品。
第二条付款方式2.1 甲方同意按照以下付款方式向乙方支付模具设计及制造费用：a. 预付款：合同签订后，甲方支付模具总费用的30%作为预付款。
b. 进度款：模具设计完成并经甲方确认后，甲方支付模具总费用的30%。
c. 验收款：模具制造完成并通过甲方验收后，甲方支付模具总费用的30%。
d. 质保金：剩余10%作为质保金，在模具交付使用后一年内无质量问题，甲方支付给乙方。
第三条交付与验收3.1 乙方应在合同约定的时间内完成模具的设计和制造，并通知甲方进行验收。
3.2 甲方应在收到乙方通知后的五个工作日内完成验收工作。
3.3 模具验收合格后，甲方应签署验收合格证明。
第四条质量保证4.1 乙方保证所提供的模具符合甲方的技术要求和质量标准。
4.2 模具交付使用后，如发现质量问题，乙方应在接到甲方通知后的三个工作日内予以解决。
第五条违约责任5.1 如甲方未按约定时间支付款项，每逾期一天，应按未付款项的千分之一向乙方支付违约金。
5.2 如乙方未能按约定时间交付模具，每逾期一天，应按模具总费用的千分之一向甲方支付违约金。
第六条保密条款6.1 双方应对在本协议履行过程中知悉的对方的商业秘密和技术秘密负有保密责任。
6.2 未经对方书面同意，任何一方不得向第三方泄露、提供或允许第三方使用对方的商业秘密和技术秘密。
第七条争议解决7.1 本协议在履行过程中，如发生争议，双方应首先通过友好协商解决。
7.2 若协商不成，任何一方均可向乙方所在地人民法院提起诉讼。
模具设计与制造
模具设计与制造课程编码：202359 课程英文译名：Die Design and Manufacturing课程类别：专业选修课开课对象：机械工程及自动化专业本科、全校其他相关专业开课学期：6学分： 2.5 学分；总学时：40 学时；理论课学时：40学时；实验学时： 0学时；上机学时： 0 学时先修课程：机械设计，材料力学教材：《模具设计与制造》，张荣清，高等教育出版社，2003.8参考书：【1】《模具设计与制造》,党根茂,西安电子科技大学出版社, 1995.12【2】《塑料注射模具设计技巧与实例》，王文广，化学工业出版社, 2004一、课程的性质、目的和任务《模具设计与制造》是一门专业课，对于非模具专业的学生，本着扩大就业面的目的，通过本课程的学习，掌握冷冲压工艺及冲裁模设计的基本知识，了解冲裁模加工的基本知识，初步具有设计和制造这类模具的能力；了解弯曲模、拉深模的基本知识；掌握塑料模的基本知识和注射模设计的基本知识。
二、课程的基本要求要求学生掌握塑性成形的基本理论、常用的冲压工艺及典型的模具结构、冲压工艺设计，同时还要熟悉冲压常用设备、冲压常用材料等有关内容；掌握注射成形工艺及注射模设计的有关内容，了解其他的塑料成形工艺、塑料及注射机的基本知识；了解模具的机械加工、现代模具制造、模具特种加工及模具装配的有关知识。
三、课程的基本内容及学时分配绪论（1学时）第1章冲压成形概述（3学时）1.1 冲压成形特点与分类1.2 冲压成形的基本理论1.3 冲压常用材料1.4 冲压设备第2章冲裁工艺与冲裁模（4学时）2.1 冲裁工艺及冲裁件的工艺性2.2 冲裁变形过程分析2.3 排样设计2.4 冲裁工艺计算2.5 冲裁模典型结构2.6 冲裁模零部件结构设计2.7 硬质合金模第3章弯曲工艺与弯曲模（3学时）3.1 弯曲工艺及弯曲件工艺性3.2 弯曲变形过程分析3.3 弯曲件展开长度3.4 弯曲力计算3.5 弯曲件的回弹3.6 弯曲模结构3.7 弯曲模工作部分尺寸计算第4章拉深工艺与拉深模（5学时）4.1 拉深工艺及拉深件的工艺性4.2 拉深变形过程分析4.3 拉深工艺设计4.4 拉深模具结构4.5 拉深模设计4.6 其它形状零件的拉深第5章其它成型工艺与模具（3学时）5.1 胀形5.2 翻边5.3 冷挤压5.4 覆盖件成形第6章冲压工艺设计（2学时）6.1 冲压工艺设计过程6.2 冲压工艺方案的拟订6.3 模具设计第7章塑料成型概述（4学时）7.1 塑料及塑料模的基本概念7.2 塑件的结构工艺性7.3 塑料成型设备第8章注射成型工艺及注射模（4学时）8.1 注射成型原理及工艺特点8.2 注射模的分类及结构组成8.3 分型面8.4 浇注系统8.5 成形零件的设计8.6 机构设计8.7 注射模典型结构第9章其它塑料成型工艺与模具（2学时）9.1 压缩成型工艺与压缩模9.2 压注成型工艺与压注模9.3 挤出成型工艺与挤出模第10章模具制造概述（2学时）10.1 模具制造过程及生产特点10.2 模具制造工艺规程的编制10.3 模具零件毛坯选择10.4 试模鉴定第11章模具成形表面的机械加工（2学时）11.1 车削加工11.2 铣削加工11.3 磨削加工11.4 其它加工第12章模具成形表面的特种加工（2学时）12.1 电火花成型加工12.2 数控电火花线切割加工第13章现代模具制造技术（2学时）13.1 数控机床加工13.2 模具CAD/CAM13.3 快速模具制造技术13.4 逆向工程技术简介第14章模具的装配过程（2学时）14.1 概述14.2 模具零件的连接方法14.3 模具间隙的控制方法14.4 冷冲压模具的装配14.5 塑料模的装配四、课内实验安排本课程无课内实验五、习题及课外教学要求在讲授完第二、三、四、七、八、十三章节课后，布置相应数量的习题，巩固加深所学知识。
《冲压模具设计与制造》 教案-单元设计

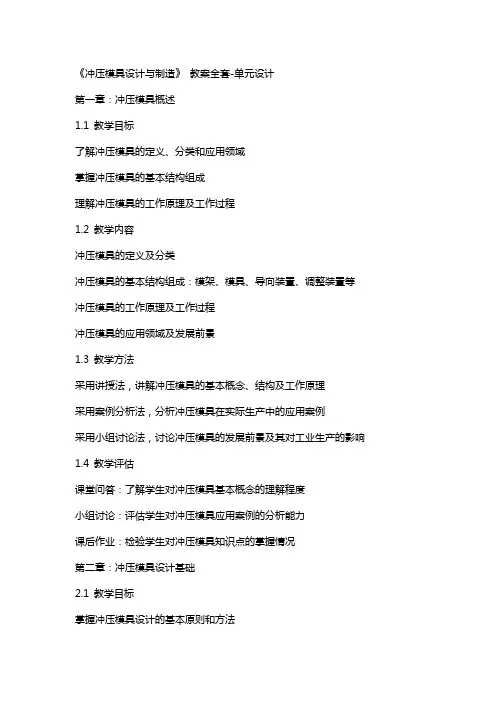

《冲压模具设计与制造》教案全套-单元设计第一章：冲压模具概述1.1 教学目标了解冲压模具的定义、分类和应用领域掌握冲压模具的基本结构组成理解冲压模具的工作原理及工作过程1.2 教学内容冲压模具的定义及分类冲压模具的基本结构组成：模架、模具、导向装置、调整装置等冲压模具的工作原理及工作过程冲压模具的应用领域及发展前景1.3 教学方法采用讲授法，讲解冲压模具的基本概念、结构及工作原理采用案例分析法，分析冲压模具在实际生产中的应用案例采用小组讨论法，讨论冲压模具的发展前景及其对工业生产的影响1.4 教学评估课堂问答：了解学生对冲压模具基本概念的理解程度小组讨论：评估学生对冲压模具应用案例的分析能力课后作业：检验学生对冲压模具知识点的掌握情况第二章：冲压模具设计基础2.1 教学目标掌握冲压模具设计的基本原则和方法理解冲压模具设计中的主要参数选取熟悉冲压模具设计的步骤和流程2.2 教学内容冲压模具设计的基本原则和方法冲压模具设计中的主要参数选取：模具间隙、凹凸模尺寸、材料厚度等冲压模具设计的步骤和流程：需求分析、方案设计、结构设计、参数计算等2.3 教学方法采用讲授法，讲解冲压模具设计的基本原则和方法采用案例分析法，分析冲压模具设计中的实际问题及解决方案采用小组讨论法，讨论冲压模具设计的步骤和流程2.4 教学评估课堂问答：了解学生对冲压模具设计原则和方法的理解程度小组讨论：评估学生对冲压模具设计实际问题及解决方案的分析能力课后作业：检验学生对冲压模具设计流程的掌握情况第三章：冲压模具制造工艺3.1 教学目标掌握冲压模具制造的基本工艺及流程理解冲压模具制造中的关键技术及要求熟悉冲压模具制造的常用设备及工具3.2 教学内容冲压模具制造的基本工艺：切削、磨削、电火花加工等冲压模具制造的流程：模具设计、模具零件加工、装配、调试等冲压模具制造中的关键技术及要求：模具零件加工精度、表面质量等冲压模具制造的常用设备及工具：数控机床、磨床、电火花机等3.3 教学方法采用讲授法，讲解冲压模具制造的基本工艺及流程采用案例分析法，分析冲压模具制造中的关键技术及要求采用小组讨论法，讨论冲压模具制造的常用设备及工具3.4 教学评估课堂问答：了解学生对冲压模具制造工艺的理解程度小组讨论：评估学生对冲压模具制造关键技术的分析能力课后作业：检验学生对冲压模具制造流程及设备的掌握情况第四章：冲压模具的安装与调试4.1 教学目标掌握冲压模具的安装方法及要求理解冲压模具调试的目的及方法熟悉冲压模具运行中的检查与维护4.2 教学内容冲压模具的安装方法及要求：模具的固定、调整、试模等冲压模具调试的目的及方法：调整模具间隙、检查模具运行情况等冲压模具运行中的检查与维护：检查模具磨损情况、更换模具零件等4.3 教学方法采用讲授法，讲解冲压模具的安装方法及要求采用案例分析法，分析冲压模具调试的实际问题及解决方案采用小组讨论法，讨论冲压模具运行中的检查与维护4.4 教学评估课堂问答：了解学生对冲压模具安装方法及要求的理解程度小组讨论：评估学生对冲压模具调试实际问题及解决方案的分析能力课后作业：检验学生对冲压模具检查与维护的掌握情况第五章：冲压模具的应用与案例分析5.1 教学目标掌握冲压模具在实际生产中的应用第六章：冲压模具材料及选用6.1 教学目标了解冲压模具材料的性能及特点掌握冲压模具材料的选用原则熟悉常用冲压模具材料及其应用领域6.2 教学内容冲压模具材料的性能及特点：硬度、韧性、耐磨性等冲压模具材料的选用原则：根据模具用途、工作条件等选择常用冲压模具材料：碳素钢、合金钢、高速钢、硬质合金等冲压模具材料的应用领域及选用注意事项6.3 教学方法采用讲授法，讲解冲压模具材料的性能及特点采用案例分析法，分析冲压模具材料的选用实例采用小组讨论法，讨论冲压模具材料的选用原则及注意事项6.4 教学评估课堂问答：了解学生对冲压模具材料性能的理解程度小组讨论：评估学生对冲压模具材料选用实例的分析能力课后作业：检验学生对冲压模具材料选用原则的掌握情况第七章：冲压模具的安全与防护7.1 教学目标掌握冲压模具安全操作规程理解冲压模具事故预防及处理方法熟悉冲压模具安全防护装置及使用7.2 教学内容冲压模具安全操作规程：操作步骤、注意事项等冲压模具事故预防及处理方法：事故类型、预防措施、处理流程等冲压模具安全防护装置：防护罩、紧急停止按钮、安全传感器等冲压模具安全防护装置的使用及维护7.3 教学方法采用讲授法，讲解冲压模具安全操作规程及事故预防采用案例分析法，分析冲压模具事故案例及处理方法采用小组讨论法，讨论冲压模具安全防护装置的使用及维护7.4 教学评估课堂问答：了解学生对冲压模具安全操作规程的理解程度小组讨论：评估学生对冲压模具事故案例及处理方法的分析和处理能力课后作业：检验学生对冲压模具安全防护装置的掌握情况第八章：冲压模具的维修与保养8.1 教学目标掌握冲压模具的维修方法及要求理解冲压模具保养的重要性及方法熟悉冲压模具故障诊断及解决办法8.2 教学内容冲压模具的维修方法及要求：维修步骤、注意事项等冲压模具保养的重要性及方法：日常保养、定期保养等冲压模具故障诊断及解决办法：故障类型、诊断方法、解决流程等8.3 教学方法采用讲授法，讲解冲压模具的维修方法及要求采用案例分析法，分析冲压模具故障案例及解决方法采用小组讨论法，讨论冲压模具保养的重要性及方法8.4 教学评估课堂问答：了解学生对冲压模具维修方法及要求的理解程度小组讨论：评估学生对冲压模具故障案例及解决方法的分析和解决能力课后作业：检验学生对冲压模具保养的掌握情况第九章：冲压模具技术的最新发展9.1 教学目标了解冲压模具技术的最新发展趋势掌握冲压模具先进制造技术及应用熟悉冲压模具行业的发展前景9.2 教学内容冲压模具技术的最新发展趋势：高速精密模具、智能模具等冲压模具先进制造技术：CAD/CAM/CAE、3D打印等冲压模具行业的发重点和难点解析1. 第一章至第四章：冲压模具的基本概念、设计原则、制造工艺及安装调试。
《模具设计与制造》教案
《模具设计与制造》教案一、教学目标1. 了解模具设计与制造的基本概念、分类及应用领域。
2. 掌握模具设计与制造的基本原理和方法。
3. 熟悉模具设计与制造的工艺流程。
4. 了解模具行业的发展趋势和前景。
二、教学内容1. 模具概述1.1 模具的定义与作用1.2 模具的分类1.3 模具的性能与选用2. 模具设计2.1 模具设计原则2.2 模具设计步骤2.3 模具结构设计2.4 模具零件设计3. 模具制造3.1 模具制造工艺3.2 模具制造设备3.3 模具制造过程3.4 模具制造常见问题及解决方法4. 模具装配与调试4.1 模具装配原则4.2 模具装配过程4.3 模具调试与验收5. 模具的使用与维护5.1 模具的使用注意事项5.2 模具的维护与保养5.3 模具的修复与改造三、教学方法1. 采用讲授、案例分析、讨论相结合的教学方式。
2. 使用多媒体课件、实物展示等教学手段，增强学生对模具设计与制造的理解。
3. 组织实地考察，使学生更好地了解模具行业的发展和应用。
四、教学安排1. 课时：45分钟/节，共15节。
2. 授课方式：理论讲解与实践操作相结合。
3. 实践环节：安排模具设计与制造的实操课程，让学生亲自动手操作，提高实际操作能力。
五、教学评价1. 平时成绩：包括出勤、课堂表现、作业完成情况，占总评的30%。
2. 实操成绩：包括模具设计与制造的实际操作能力，占总评的30%。
3. 期末考试：包括书面考试和实际操作考试，占总评的40%。
六、模具的材料与热处理6.1 模具材料的分类与性能6.2 常用模具材料及应用6.3 模具材料的选择原则6.4 模具热处理工艺及性能七、模具CAD/CAM技术7.1 CAD/CAM技术概述7.2 CAD/CAM软件及其应用7.3 模具CAD/CAM设计流程7.4 模具CAD/CAM技术的发展趋势八、塑料模具设计8.1 塑料模具概述8.2 塑料模具设计原则8.3 塑料模具结构设计8.4 塑料模具零件设计九、金属模具设计9.1 金属模具概述9.2 金属模具设计原则9.3 金属模具结构设计9.4 金属模具零件设计十、模具制造工艺与设备10.1 模具制造工艺概述10.2 模具制造工艺流程10.3 模具制造设备及选用10.4 模具制造新技术与发展趋势十一、模具装配与调试11.1 模具装配概述11.2 模具装配过程11.3 模具调试与验收11.4 模具装配中常见问题及解决方法十二、模具的使用与维护12.1 模具的使用注意事项12.2 模具的维护与保养12.3 模具的修复与改造12.4 模具的使用寿命及提高措施十三、模具行业现状与发展趋势13.1 模具行业概述13.2 模具行业现状13.3 模具行业发展趋势13.4 我国模具行业的发展策略十四、模具设计与制造实例分析14.1 塑料制品模具设计实例14.2 金属制品模具设计实例14.3 复杂模具设计实例14.4 模具制造实例十五、课程总结与展望15.1 模具设计与制造课程总结15.2 模具设计与制造技能的重要性15.3 模具行业发展前景15.4 学生就业方向与职业规划教学安排、教学方法、教学评价等请参考前五个章节的内容。
《冲压模具设计与制造》 教案单元设计
《冲压模具设计与制造》教案全套-单元设计第一章：冲压模具概述1.1 冲压模具的定义与作用1.2 冲压模具的分类1.3 冲压模具的基本结构与组成1.4 冲压模具的设计与制造流程第二章：冲压模具设计基础2.1 冲压模具设计的原则与要求2.2 冲压模具设计的基本步骤2.3 冲压模具设计中的关键因素2.4 冲压模具设计中的常见问题与解决方法第三章：冲压模具制造基础3.1 冲压模具制造的工艺流程与要求3.2 冲压模具制造中的材料选择3.3 冲压模具制造中的加工方法3.4 冲压模具制造中的质量控制与检验第四章：冲压模具的装配与调试4.1 冲压模具装配的基本要求与步骤4.2 冲压模具调试的目的与方法4.3 冲压模具装配与调试中的常见问题与解决方法4.4 冲压模具的维护与保养第五章：冲压模具的应用与案例分析5.1 冲压模具在制造业中的应用与发展5.2 冲压模具在不同行业中的应用案例分析5.3 冲压模具的创新与改进5.4 冲压模具的发展趋势与展望第六章：冲压模具CAD/CAM技术6.1 冲压模具CAD/CAM技术的概述6.2 CAD/CAM技术在冲压模具设计中的应用6.3 CAD/CAM技术在冲压模具制造中的应用6.4 冲压模具CAD/CAM技术的最新发展动态第七章：冲压模具的仿真与优化7.1 冲压模具仿真的意义与目的7.2 冲压模具仿真的一般流程7.3 冲压模具仿真的常用软件及其特点7.4 冲压模具仿真的结果分析与优化第八章：冲压模具的安全与环保8.1 冲压模具安全的重要性8.2 冲压模具安全设计的原则与要求8.3 冲压模具安全检测与故障诊断8.4 冲压模具的环保设计及其发展趋势第九章：冲压模具设计与制造的实例分析9.1 冲压模具设计实例分析9.2 冲压模具制造实例分析9.4 冲压模具设计与制造实例的拓展与应用第十章：冲压模具设计与制造的考试与评估10.1 冲压模具设计与制造的考试形式与内容10.2 冲压模具设计与制造的评估标准与方法10.3 冲压模具设计与制造的考试与评估的注意事项10.4 冲压模具设计与制造的考试与评估的结果分析与改进重点和难点解析重点一：冲压模具的分类、基本结构与组成解析：冲压模具的分类、基本结构与组成是理解冲压模具的基础。
模具设计与制造毕业论文
模具设计与制造毕业论文模具设计与制造毕业论文引言模具设计与制造是现代制造业中不可或缺的一环。
随着科技的不断进步和需求的不断增长，模具的设计和制造也面临着新的挑战和机遇。
本文将探讨模具设计与制造的重要性、现状以及未来发展方向。
一、模具设计与制造的重要性模具是制造产品的关键工具，它直接影响到产品的质量和成本。
一个优秀的模具设计和制造能够提高产品的精度和效率，减少生产成本，提高企业的竞争力。
模具设计与制造的重要性体现在以下几个方面：1.1 产品质量：模具的设计和制造直接影响到产品的质量。
一个精确的模具能够保证产品的尺寸精度和表面质量，提高产品的市场竞争力。
1.2 生产效率：模具的设计和制造能够提高生产效率，减少生产周期。
通过优化模具的结构和工艺，可以实现自动化生产，提高生产效率和产能。
1.3 成本控制：模具的设计和制造成本直接影响到产品的成本。
一个合理的模具设计和制造能够降低材料和加工成本，提高企业的盈利能力。
二、模具设计与制造的现状目前，全球模具设计与制造行业正处于快速发展的阶段。
随着制造业的转型升级和科技的不断进步，模具设计与制造正面临着以下几个现状：2.1 技术升级：随着科技的进步，模具设计与制造正逐渐向数字化、智能化方向发展。
CAD/CAM技术的应用使得模具设计更加精确和高效，3D打印技术的发展使得模具制造更加灵活和快速。
2.2 制造业转型：制造业正面临着转型升级的挑战，传统的制造模式已经无法满足市场需求。
模具设计与制造需要与智能制造、工业互联网等新兴技术相结合，实现生产的柔性化和智能化。
2.3 人才短缺：模具设计与制造需要高素质的技术人才支持，但目前行业中人才短缺的问题仍然存在。
培养高水平的模具设计与制造人才成为当前亟待解决的问题。
三、模具设计与制造的未来发展方向面对未来的发展，模具设计与制造需要不断创新和进步。
以下是模具设计与制造未来发展的几个方向：3.1 智能化：随着人工智能和物联网技术的发展，模具设计与制造将实现智能化生产。
模具设计与制造-毕业论文
内容摘要要了解模具整个的机械运动原理。
对模具钳工的工作中起很大作用，效率也会提高。
在调试的过程中会遇到很多困难,不管是什么问题都是需要模具钳工来解决的，为了高效调试模具，有一些办法，用一些快捷实用的方法来替代原有的方法,从而使得调试过程效率提高.不仅是调试的过程，模具装配调试的过程都需要我们灵活的动脑,想办法如何的解决问题.关键字：机械运动高效拆装钳工模具第一章模具钳工的工作内容1.1冷模的机械运动在冲压过程中，机械运动贯穿始终。
各种冲压工艺的实现都要有它本身的基本运动原理,这种基本运动原理都和模具工序工艺密切相关。
不同的模具结构设计和力学设计说直接点就是为了满足它特定的运动要求。
设计好的模具能否完成严格的冲压工艺所需要的那个运动，会直接影响生产出来的制件的品质，所以在磨具设计中应该对机械运动进行控制。
同时为了达到制件所要求那个尺寸精度。
也不能单单局限于工艺的基本运动模式，应该不断地发展和创新。
在模具设计中对机械运动灵活运用。
了解并且内心明白整个过程和原理,这只是模具钳工的基本,不管是磨具方面什么岗位都必须做到,我在实习的过程中职位是模具钳工,下面就是我的岗位的介绍和遇到的问题和困难及其通过自己动脑筋的解决方法1.2模具钳工的工作内容模具钳工识图能力测量能力引言随着科学技术的发展，各个专业的基础知识结构和专业知识结构都在不断地发生变化，同样作为模具专业的学生，必须跟得上科学技术的发展，必须具备以下几种能力：识图、绘图和空间想象能力；分析问题和解决问题的能力;测量能力、掌握精度定义和实质的能力.一般来说，模具专业的学生进入企业之后大部分都从事模具钳工的工作。
模具的设计加工过程介绍从设计图纸送达钳工手中，由钳工安排各零件的加工工序直至机械加工结束后将模具的各种零件装配起来，并通过试模对制件加以确认，最后整副模具完成。
在这段时间中，零件的流转离不开钳工，并且有许多工作都要用手工完成.要通过试模，才能发现差错和进行调整、修整等,这些都是无法预测的问题。
