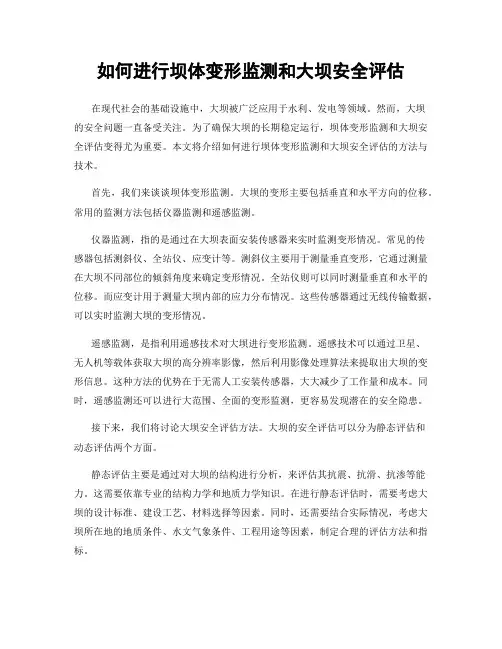

如何进行坝体变形监测和大坝安全评估
如何进行坝体变形监测和大坝安全评估在现代社会的基础设施中，大坝被广泛应用于水利、发电等领域。
然而，大坝的安全问题一直备受关注。
为了确保大坝的长期稳定运行，坝体变形监测和大坝安全评估变得尤为重要。
本文将介绍如何进行坝体变形监测和大坝安全评估的方法与技术。
首先，我们来谈谈坝体变形监测。
大坝的变形主要包括垂直和水平方向的位移。
常用的监测方法包括仪器监测和遥感监测。
仪器监测，指的是通过在大坝表面安装传感器来实时监测变形情况。
常见的传感器包括测斜仪、全站仪、应变计等。
测斜仪主要用于测量垂直变形，它通过测量在大坝不同部位的倾斜角度来确定变形情况。
全站仪则可以同时测量垂直和水平的位移。
而应变计用于测量大坝内部的应力分布情况。
这些传感器通过无线传输数据，可以实时监测大坝的变形情况。
遥感监测，是指利用遥感技术对大坝进行变形监测。
遥感技术可以通过卫星、无人机等载体获取大坝的高分辨率影像，然后利用影像处理算法来提取出大坝的变形信息。
这种方法的优势在于无需人工安装传感器，大大减少了工作量和成本。
同时，遥感监测还可以进行大范围、全面的变形监测，更容易发现潜在的安全隐患。
接下来，我们将讨论大坝安全评估方法。
大坝的安全评估可以分为静态评估和动态评估两个方面。
静态评估主要是通过对大坝的结构进行分析，来评估其抗震、抗滑、抗渗等能力。
这需要依靠专业的结构力学和地质力学知识。
在进行静态评估时，需要考虑大坝的设计标准、建设工艺、材料选择等因素。
同时，还需要结合实际情况，考虑大坝所在地的地质条件、水文气象条件、工程用途等因素，制定合理的评估方法和指标。
动态评估主要是对大坝的实际运行情况进行监测和分析。
这需要通过实时数据监测和模拟计算来评估大坝的稳定性和安全性。
实时数据监测可以利用上文提到的坝体变形监测方法，获取大坝的变形、应力、振动等信息。
模拟计算则是依据结构力学和水文力学理论，使用计算机模型对大坝进行数字仿真。
通过对监测数据和模拟结果的对比，可以评估大坝的实际运行情况和安全状况。
水利工程施工中的大坝变形监测测量技术与误差控制方法实例
水利工程施工中的大坝变形监测测量技术与误差控制方法实例近年来，水利工程的建设越来越受到人们的关注。
而大坝作为水利工程中重要的构筑物，其安全性与稳定性的问题备受关注。
在大坝施工过程中，变形监测测量技术的应用和误差控制成为关键，它们对保证大坝的安全运行起着重要的作用。
一、大坝变形监测测量技术1. 银河测距法银河测距法是一种传统的大坝变形监测测量技术，它基于恒星光的位置变化来测定大地表面的变形。
这种方法精度高，适用于长周期变形的监测，但需要在夜间进行，时间成本较高。
2. 全站仪测量法全站仪测量法是使用全站仪对大坝各个关键点进行测量，通过计算坐标的变化来判断变形情况。
该方法操作简单，准确度较高，但需要现场工作人员手动进行操作，对施工进程会有一定的影响。
3. GNSS测量法GNSS即全球导航卫星系统，它是一种通过卫星信号测量位置、速度和时间的方法。
GNSS测量法可以实时监测大坝的变形情况，精度较高，对施工过程影响较小，但需要基站和移动站之间有一定的距离。
二、误差控制方法1. 校正器的使用为了减小测量误差，可以在测量过程中使用校正器对设备进行校正。
校正器可以通过标定数据与实际观测数据之间的差异，来对仪器误差进行校正。
这样可以提高测量的准确性。
2. 数据处理与分析在大坝的变形监测中，数据处理与分析起着重要的作用。
通过对原始数据进行滤波、插值等操作，可以提高数据的可信度，在分析结果时能够更加准确地判断出变形情况。
3. 参考文献比对在误差控制的过程中，可以借助参考文献对测量结果进行比对。
通过与已有的研究成果对比，可以找出潜在的误差来源，并进行修正。
这有助于提高测量的精度。
三、实例：某水利工程大坝变形监测为了验证以上所述的变形监测测量技术与误差控制方法，我们在某水利工程的大坝上进行了实验。
我们选取了三个关键点进行测量，分别使用银河测距法、全站仪测量法和GNSS测量法进行监测。
同时，我们使用了校正器对设备进行了校正，对测量数据进行了滤波处理，并与参考文献进行了比对。
水利工程施工中的大坝变形监测测量技术与误差控制方法实例
水利工程施工中的大坝变形监测测量技术与误差控制方法实例水利工程是现代社会基础设施建设的重要组成部分，其中大坝是重要的水利工程之一。
随着科技的进步，大坝的施工技术也在不断改进和完善，其中大坝变形监测测量技术和误差控制方法是确保大坝施工质量和安全的重要手段。
本文将从实际案例出发，探讨水利工程施工中的大坝变形监测测量技术与误差控制方法。
一、案例介绍前不久，某省的一座重要水利工程大坝开始施工。
该大坝是该省的重要水源工程，工程规模大、技术难度高，因此对大坝的变形监测测量技术和误差控制方法提出了更高的要求。
下面将以这个案例为例，探讨大坝变形监测测量技术与误差控制方法。
二、大坝变形监测测量技术1. 全站仪技术全站仪是一种高精度的测量仪器，可以同时测量水平角、垂直角和斜距。
在大坝变形监测中，全站仪可以用于测量大坝的各个关键点的坐标和监测点的位移变形，为大坝的施工和变形监测提供精确的数据。
2. GNSS技术GNSS技术是一种基于卫星导航系统的定位技术，可以实现高精度的位置定位。
在大坝变形监测中，通过安装GNSS接收器，可以实时获取大坝各个关键点的三维坐标，从而监测大坝的变形情况。
3. 遥感技术遥感技术是利用航空、卫星等遥感平台获取地面信息的技术。
在大坝变形监测中，可以利用遥感技术获取大坝的高程数据和地表覆盖情况，为大坝的变形监测提供辅助数据。
三、误差控制方法1. 仪器校正大坝变形监测中使用的测量仪器需要进行校正，以提高测量的准确性。
常见的仪器校正方法包括角度校正、距离校正和水平仪校正等，通过仪器校正可以减小测量误差，提高测量的准确性。
2. 网络观测网络观测是使用多个监测点进行观测，通过相互之间的校验和比对来控制误差。
在大坝变形监测中，可以设置多个监测点，通过相互之间的测量数据比对，及时发现和纠正测量误差，保证数据的准确性。
3. 数据处理大坝变形监测的数据处理也是误差控制的重要环节。
通过对测量数据的处理和分析，可以排除异常数据和误差点，提高监测数据的质量和可靠性。

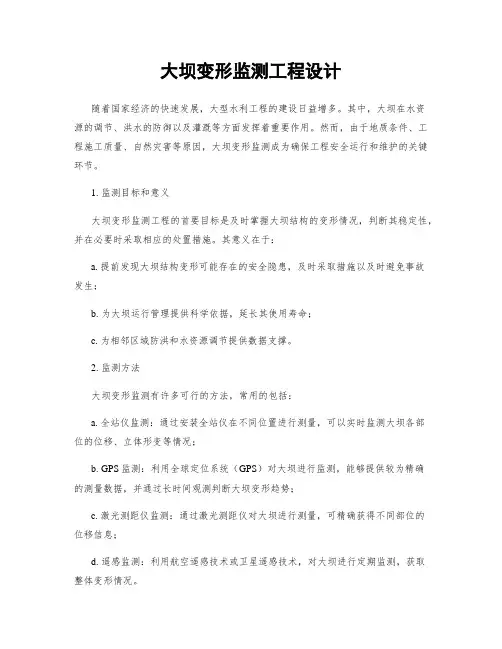

大坝变形监测工程设计
大坝变形监测工程设计随着国家经济的快速发展，大型水利工程的建设日益增多。
其中，大坝在水资源的调节、洪水的防御以及灌溉等方面发挥着重要作用。
然而，由于地质条件、工程施工质量、自然灾害等原因，大坝变形监测成为确保工程安全运行和维护的关键环节。
1. 监测目标和意义大坝变形监测工程的首要目标是及时掌握大坝结构的变形情况，判断其稳定性，并在必要时采取相应的处置措施。
其意义在于：a. 提前发现大坝结构变形可能存在的安全隐患，及时采取措施以及时避免事故发生；b. 为大坝运行管理提供科学依据，延长其使用寿命；c. 为相邻区域防洪和水资源调节提供数据支撑。
2. 监测方法大坝变形监测有许多可行的方法，常用的包括：a. 全站仪监测：通过安装全站仪在不同位置进行测量，可以实时监测大坝各部位的位移、立体形变等情况；b. GPS监测：利用全球定位系统（GPS）对大坝进行监测，能够提供较为精确的测量数据，并通过长时间观测判断大坝变形趋势；c. 激光测距仪监测：通过激光测距仪对大坝进行测量，可精确获得不同部位的位移信息；d. 遥感监测：利用航空遥感技术或卫星遥感技术，对大坝进行定期监测，获取整体变形情况。
3. 监测点布设为了全面了解大坝结构变形情况，需要合理布设监测点。
监测点的布设应该包括以下几个方面：a. 基准点：用于作为整个监测网的参考，需选择稳定的岩石或深埋稳定的地层作为基准点；b. 副坝段：监测副坝段的变形情况，因为副坝段通常位于大坝最危险的部位之一；c. 中桩段：大坝的中部部位，监测中桩段的变形情况有助于预测坝体的整体变形趋势；d. 坝头和坝尾：监测坝头和坝尾的变形情况，有助于判断坝体是否有倾斜、滑动等问题。
4. 数据处理与分析监测所得的数据需要经过处理和分析，以得出可靠的结论和判断。
数据处理的主要步骤包括：a. 数据录入和整理，保证数据的准确性和完整性；b. 数据质量控制，对异常数据或错误数据进行排除；c. 数据处理和分析，运用统计学和数学模型等方法，对数据进行分析，提取有价值的信息；d. 结果评估与报告，将分析结果进行评估，并撰写监测报告，提供给相关单位和管理部门。
水利工程水库大坝安全监测方案
水利工程水库大坝安全监测方案一、监测内容1.大坝体和坝基的变形监测：通过安装变形监测仪器，实时监测大坝和坝基的沉降、收敛、倾斜等变化情况，以便及时发现异常变化并采取相应措施。
2.大坝结构和材料的监测：包括大坝表面裂缝、渗漏情况、浸润线变化等的监测，通过观察这些指标的变化情况，判断结构是否存在问题。
3.大坝周边水体的监测：监测周边水体的水位、水质、流速等指标，判断是否存在溃坝等危险情况。
4.大坝渗流场监测：监测大坝渗流场的渗流压力、渗水量等指标，判断大坝内部渗漏情况，从而及时采取补救措施。
二、监测方法与技术手段1.传统监测方法：使用测量仪器和设备，如水准仪、测斜仪、倾斜传感器、应变仪等，对大坝进行定期监测。
通过人力观测和记录数据，发现异常情况。
2.数字化监测方法：使用自动化仪器和设备，如视频监测系统、遥感技术、卫星监测等，将监测数据采集自动化，并实时传输到监测中心，进行数据分析和综合评估。
三、监测频率1.细致监测：对于风险较高的区域，采用更加频繁的监测，如每月或每季度一次。
2.常规监测：对于一般区域，采用每半年或每年一次的监测频率。
3.日常巡视：定期进行日常巡视，每日或每周检查大坝，发现问题及时处理。
四、数据处理与应急响应1.数据处理：将监测到的数据进行整理、分析和评估，制定相应的数据处理标准和分析方法，根据变化情况发出警报，以便采取相应行动。
2.应急响应：当监测数据发现异常情况时，应及时启动应急响应机制，组织专业人员对大坝进行评估和处理，包括紧急抢修、减排水库水位等措施，以最大程度保障大坝的安全。
综上所述，水利工程水库大坝安全监测方案应综合运用传统监测方法与数字化监测方法，对大坝的变形、结构、渗流场和周边水体等进行不同频率的监测，及时处理监测数据，并根据结果进行应急响应，确保大坝的安全稳定运行。
大坝变形监测方案
大坝变形监测方案1. 简介大坝是人类工程中保护水源、调节水量的重要设施之一。
由于大坝长期承受水压和地质运动的力量，随着时间的推移，大坝可能会发生变形。
为了保障大坝的安全性，需要进行定期的变形监测。
本文档将介绍一种大坝变形监测方案，帮助工程师进行科学有效的大坝变形监测。
2. 监测目标大坝变形监测的主要目标是提前发现大坝的变形情况，以防止严重事故的发生。
监测的主要内容包括以下几个方面：•大坝的水平位移变形：主要指大坝在水平方向上的位移情况，通过测量水平位移来判断大坝是否存在下滑或滑坡的风险。
•大坝的竖向位移变形：主要指大坝在垂直方向上的位移情况，通过测量垂直位移来判断大坝是否存在沉降的风险。
•大坝表面的裂缝情况：通过监测大坝表面的裂缝情况，可以了解大坝是否存在结构破裂或渗漏的风险。
3. 监测方法3.1 测量仪器选择为了进行大坝变形的定量测量，需要选择合适的测量仪器。
以下是一些常见的大坝变形监测仪器：•GPS测量仪：可用于测量大坝的水平位移变形，具有高精度、实时性强的特点。
•倾斜仪：可用于测量大坝的竖向位移变形，一般采用水平方向和垂直方向两个方向的倾斜角度进行测量。
•应变计：可用于测量大坝表面的应变情况，一般通过电阻、电容或光纤等方式进行测量。
3.2 监测方案设计根据大坝的具体情况，制定相应的监测方案。
以下是一个常见的大坝变形监测方案设计示例：1.确定监测点位：根据大坝的结构和地质条件，确定监测点位，包括水平位移监测点和竖向位移监测点。
2.布设测量仪器：根据监测点位，布设相应的测量仪器。
GPS测量仪可以布设在大坝上不同位置进行水平位移监测，倾斜仪可以布设在大坝表面进行竖向位移监测，应变计可以布设在大坝表面的关键部位进行应变监测。
3.数据采集与处理：定期采集测量仪器的数据，并进行数据处理。
可以使用专业的监测设备自带的软件对数据进行分析和展示，也可以使用MATLAB或Excel等软件进行数据处理。
4.结果分析与报告：对监测数据进行分析，判断大坝的变形情况，并及时生成监测报告。
大坝位移监测实施方案
大坝位移监测实施方案一、背景介绍。
大坝是水利工程中重要的构筑物，其安全稳定对周边地区的人民生命财产安全具有重要意义。
大坝位移监测是保障大坝安全的重要手段之一，通过对大坝位移进行实时监测，可以及时发现大坝变形情况，为大坝安全运行提供数据支持。
二、监测目的。
1. 及时发现大坝变形情况，预警可能存在的安全隐患；2. 为大坝结构设计和维护提供数据支持；3. 为大坝运行管理提供科学依据。
三、监测内容。
1. 大坝水平位移监测，通过设置水平位移监测点，实时监测大坝在水平方向上的位移情况；2. 大坝竖向位移监测，设置竖向位移监测点，对大坝在竖向上的位移进行实时监测；3. 大坝倾斜监测，通过设置倾斜监测点，对大坝的倾斜情况进行实时监测；4. 大坝温度监测，设置温度监测点，对大坝温度变化进行实时监测。
四、监测方案。
1. 监测设备选择，选择高精度、高稳定性的位移监测仪器，确保监测数据的准确性和可靠性；2. 监测点设置，根据大坝的具体情况，合理设置监测点，覆盖大坝的各个部位；3. 监测频率，根据大坝的重要性和特殊情况，确定监测频率，一般情况下，对于重要大坝，监测频率不低于每日一次；4. 数据处理，对监测数据进行及时处理和分析，建立监测数据库，形成监测报表；5. 预警机制，建立大坝位移监测预警机制，确定预警数值，一旦监测数据超出预警数值，立即启动应急预案。
五、监测管理。
1. 监测责任人，明确大坝位移监测的责任人，建立监测管理团队；2. 监测记录，建立完整的监测记录，包括监测数据、分析报告、维护记录等；3. 监测维护，定期对监测设备进行维护和校准，确保监测设备的正常运行；4. 监测评估，定期对大坝位移监测方案进行评估，不断改进和完善监测方案。
六、总结。
大坝位移监测是大坝安全管理的重要组成部分，合理实施位移监测方案，可以及时发现大坝变形情况，为大坝安全运行提供数据支持。
希望各相关单位能够重视大坝位移监测工作，确保大坝安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大坝边坡变形监测方案1、编制依据1、三江口水利枢纽工程右坝肩施工图设计文件2、《水利水电工程施工测量规范》(SL52-93)3、《工程测量规范》（GB50026-2003）4、《国家三角测量规范》（GB/T17942-2000）5、《国家三、四等水准测量规范》（GB12898-2009）6、三江口水利枢纽工程坝肩地形地质调查资料2、工程概况2.1工程基本情况三江口水利枢纽工程位于重庆市彭水县青平乡境内的普子河下游，距彭水县城35km，是普子河流域规划的第四个阶梯级电站。
三江口水利枢纽工程是一水利综合利用工程，工程的开发任务为发电、灌溉、场镇供水和农村人、畜饮水。
根据《防洪标准》（GB50201-94），三江口水利枢纽工程属Ⅲ等中型工程。
水库为不完全年调节水库，正常蓄水位306.0m，总库容6813万m3，灌溉面积 5.231万亩，向乡镇及人畜年供水量1325万m3，电站总装机3.0万kw。
枢纽建筑物主要由拦河大坝、溢流表孔、电站进水口、发电引水系统及电站厂房、灌溉干渠及大型渠系交叉建筑物等组成。
拦河大坝为混凝土双曲拱坝，在其右岸非溢流坝段设置取水建筑物，泄水建筑物包括溢流表孔、大坝底孔。
大坝基础高程为236.00m，坝顶高程309.50m，最大坝高73.5m，坝顶长度201.06m，中部偏左岸布置5孔表孔泄洪；坝顶宽5m，底宽18m；压力引水隧洞全长603m,圆型洞身开挖断面6.3m。
2.2工程地质2.2.1气象普子河流域属亚热带湿润气候区，气候温和，雨量弃沛，四季分明。
多年平均气温17.6℃，极端最高气温44.1℃，极端最低气温～3.8℃，多速0.9m/s，最大风速15.0m/s，多年平均相对湿度78%。
2.2.2区域地质概况工程区在大地构造上隶属杨子准地台上杨子台坳的川东南陷褶束中的黔江凹褶束内。
出露的地层岩性由老至新有：（1）震旦系上统灯影组（Z2dn），（2）寒武系（ε），（3）奥陶系（0），（4）志留系（S），（5）泥盆系上统水车坪组（D3S），（6）石炭系中统黄龙组（C2h），（7），二叠系（P），（8）三叠系（T），（9）第四系（Q）。
工程区位于新华夏系川鄂湘黔降起褶皱带，区域内北东和北北东向褶皱群和断裂呈有规律的带状分布以及背斜与断层的相伴而生，构成了本区的基本构造框架。
区内的主要构造由西向东有；老厂坪背斜和马武断裂、普子复向斜、郁山背斜和郁山断层。
本区自震旦系以来，区域内曾多次沉积间断，形成多层古溶蚀面和古岩溶，它们大多数被后期沉积物充填。
根据国家地震局1990年出版的1:400万《中国地震烈度区划图》，该工程区属VI度区。
2.2.3工程库区工程地质条件库区两岸岸坡高陡，相对高差500～1000m，平均自然坡度40°～60°，其中灰岩地段稍陡。
库区位于普子复向斜东南翼，岩层呈单斜构造。
走向NE35°～45°,倾向NW，倾角30°～43°，库尾接近向斜核部，倾角62°～74°。
库区无区域性断裂和较大规模断层通过，层间断层较发育，但规模小，破碎带内常见糜棱岩、碎裂岩，少量岩溶角砾，多数未胶结。
2.2.4工程坝址工程地质条件普子河在坝址区流向为SE120°，河谷两岸地形呈“V”型对称，315m 高程以下平均自然坡度60°，局部近直立，315m高程以上平均35°左右；右岸岸顶高程大于400m，平均自然坡度50°。
（1）坝址区出露地层主要为志留系下统龙马溪组第二段和志留系中统罗惹坪组第一段，二者之间以及与上覆地层之间均为整合接触。
志留系下统龙马溪组第二段（S11n2）岩性为青灰～灰绿色薄层～中厚层泥质粉砂岩，岩石软弱，强度较低，易风化，易崩解，裸露于地表者多为强风化，岩体较为破碎。
局部夹有薄层泥质粉砂岩。
根据其岩性、岩层结构特征及其工程地质特性划分为4个岩组。
第一岩组（S21r1～1）：浅灰色中厚层石英粉砂岩，主要矿物成份为石英、长石等，岩石致密坚硬，完整性好，强度高，抗风化能力强，层理发育，单层厚度一般10～20m。
该岩组在坝址区总厚约53m，与下伏龙马溪组地层在地形和岩性上界线明显。
第二岩组（S21r1～2）：薄层泥质粉砂岩夹中厚层石英砂岩，总厚约38m，该岩组岩石相对软弱，强度低，易风化，易崩解，在地形上形成一相对平缓的凹槽，局部地段呈薄层泥质粉砂岩夹层出露。
夹层一般出露宽度5～8m，单层厚度2～10m，夹层间多为岩屑或岩粉充填，局部夹有0.3～0.5的泥膜，泥化特征不明显。
第二岩组与覆盖第三岩组界线较明显。
第三岩组（S21r1～3）：中厚层石英粉砂岩，岩石坚硬完整，强度高，层理发育，坝址区出露厚度60m，主要分布在坝线河床坝基一带，是建坝的主要岩体，该岩组顶部和底部分别有8～10m厚的薄层泥质粉砂岩夹层（Jcr）。
泥质粉砂岩（Jcr1）分布在第三岩组的底部，为薄层泥质粉砂岩，产状基本稳定，单层厚度5～8m，单层厚度1～5cm，层理发育，层间结构面多为岩屑夹泥膜，宽一般0.3～1.5cm，泥膜厚度一般小于0.5cm。
分布较连续，遇水易软化，工程性质较差。
薄层泥质粉砂岩（Jcr2），分布在第三岩组的顶部，右岸通过变形体的上游边缘，平面出露宽度8～10m，厚6～8m，分布连续，产状稳定。
单层厚度3～5cm，层间结构面发育，多为岩屑夹泥膜，宽度一般为0.3～1.5cm，泥膜厚度一般小于0.5cm，浅部裂隙局部夹有黄褐色次生泥膜，分布较连续，遇水易软化，工程性质较差。
第四岩组（S2lr1～4）：石英粉砂岩与泥质粉砂岩互层，该岩组以软硬相间的互层为基本特征，由于差异风化，在地形上表现为脊槽相间特点。
（3）第四系全新统（Q4）：主要包括河流冲积和崩坡积物。
冲积分布于现代河床及高漫滩上，厚3～10m，为含砂的卵砾石石层，卵砾石磨圆度较好，分选性较差，砂不连续，不成层，结构松散，透水性强，厚度变化碎石土。
坝址区地质构造简单，岩层呈单斜构造，走向NE40°～50°（与河流近直交），倾向NW（上游偏左岸），倾角35°～42°。
1）断层坝址区未发现区域断裂和较大规模的断层，断裂构造主要以裂隙为主。
平面地质测绘中统计到的断层共3条：即F1：层间断层，走向NE47°，倾向NW，倾角42°～48°；F2：层间逆断层，走向EN40°，倾向NW，倾角37°；F4：走向NE48°，倾向NW，倾角42°。
2）裂隙根据野外平面地质测绘和平硐勘探揭露的400多条裂隙统计分析结果：按产状大致分为4组：①NE组：走向NE40～50°,倾向NW，倾角35～45°；②NNW组：走向NW330～350°，倾向NE（SW），倾角80～90°；③NNW～NNE 组：走向NW355～350°，倾向SE，倾角50～80°；④NW组：走向NW300～340°，倾向SW，倾角40～60°。
变形体位于坝线右岸，在平面上呈不规则长方形，地形上为一三面临空的小山梁，地表出露上游边界为L26（PD4#下游10～12m），下游边界F2，后缘高程315m，前缘高程257m，变形体沿河宽67m，纵长82m。
ZK26揭露垂直厚度14.92m，278m高程的PD6#和257高程的PD8#分别查明，底界分别位于硐深26m和12m处。
根据纵地质剖面图结合勘探资料综合分析，其铅直平均厚度14～16m，最厚24m。
采用断面法估算总体积为4.58万m3。
坝址区地下水按其埋藏条件可分为第四系松散层中的孔隙性潜水和基岩裂隙水。
3、变形监测的部位坝肩顶部开挖高程为382m，最大开挖高度达146m，施工过程中因地质原则导致塌方、滑坡数次。
右岸还存在一 4.58万m3变形体，出现裂缝后经研究决定采取了开挖卸荷处理，现已经开挖至EL280m，暂未进行支护，右岸坝肩开挖支护至280m，左岸坝肩开挖支护至EL255m，因地地质情况复杂，左右岸坝肩山体仍然存在较大安全隐患。
为降低安全风险，避免重大安全事故，经市局相关会议决定及业主、监理指示，在左右岸坝肩设置观4、变形监测的目的（1）通过设点监测其水平位移及垂直位移，将监测数据与初始值、前次观测值相比较，科学、准确、及时的分析和预报边坡变形状况，掌握边坡的稳定情况。
（2）现场监测结果用于信息反馈，以便于及时发现问题并采取措施，降低安全风险，避免重大安全事故的发生，保证施工安全。
5、变形监测的设计5.1.监测项目具体施工监测项目见《变形监测必测项目表》及《变形监测选测项目表》,一般情况下进行必测项目监测，在特定情况下，根据业主、监理方相关要求，增加进行选测项目监测。
变形监测必测项目表变形监测选测项目表5.2 施工监测方法5.2.1 水平位移量测⑴观测墩、测点布置在左右岸各设置3个标准观测墩作为基点，观测墩布置需选择相对稳定岩体上，通视条件需满足观测要求，观测点位布置数量和位置应能反映坝肩山体向不同方向变形情况，并便于通达和观测。
根据现场地形情况，由监理、业主到现场确定具体位置，满足左右岸边坡变形观测。
⑵观测墩、点位埋设埋设方式见下图，图5-1 观测墩、监测点结构图（单位：cm）⑶量测设备南方NTS-362R、索佳SET1X全站仪。
⑷监测方法采用边角网，布置时视线坡度不宜过大；观测墩设置可靠的保护盖，顶部的强制对中底盘应调整水平，倾斜度不得大于4’。
边角网设计时，进行现场踏勘，以便核定点位条件、通视情况和观测环境是否满足精度要求。
5.2.2垂直位移监测⑴点位布设⑵点位埋设见图5-1。
⑶量测设备南方NTS-362R、索佳SET1X全站仪。
⑷监测方法采用三角高程法进行垂直位移测量，布设测点时要求推算高程的边长不大于600m，每条边的中误差不大于3mm，竖角中误差不大于3”,仪器高度量测中误差不大于0.1mm，工作基点至少2个，位移标点安置发射镜，并采用对向观测作业，如往返不能同步进行，则可使其间隔时间保持在0.5h 以内，以使往返侧高差平均值中垂直折光的影响最小。
5.3．变形监测频率变形监测的频率根据不同边坡、不同时段、不同环境以及其自身边坡变形或稳定状态灵活确定，不固定具体监测周期。
左右岸坝肩边坡变形监测，一般情况下平均一周全面观测一次；边坡大规模的梯段爆破后，针对可能受影响的区域临时增加测量一次；遇到大雨等特殊天气情况，适当加密测量；发现边坡有明显变形现象发生后，进行加密测量，可按每天观测一次。
在经过监测数据分析后，判定山体基本稳定后，可适当延长观测间隔时间，但最低不得少于每月一次。
