布尔代数表达式
布尔代数法则
最小项
最小项的定义和性质 定义：如果一个具有n个变量的函数的"与项"包 含全部n个变量，每个变量都以原变量或反变量形 式出现，且仅出现一次，则该"与项"被称为最小 项。 例，4变量W,X,Y,Z的最小项有W'X'Y'Z'， WXY'Z，W'X'YZ' 性质：①任意一个最小项，其相应变量有且仅有 一种取值使这个最小项的值为1。 ②相同变量构成的两个不同最小项相"与"为0。 ③n个变量的全部最小项相"或"为1。 ④n个变量构成的最小项有n个相邻最小项。
F(X,Y,Z)=XY+Y'Z'+YZ ROW X 0 0 1 0 2 0 3 0 4 1 5 1 6 1 7 1 Y 0 0 1 1 0 0 1 1 Z 0 1 0 1 0 1 0 1 F 1 0 0 1 1 0 1 1
若干名词
字母：表示变量 与项：变量用"与"运算连接的项。例，Z'， W?X?Y等。 与或式：用或运算连接与项而生成的表达式。 例，Z'+WXY+XY'Z+W'Y'Z 或项：变量用"或"运算连接的项。例，Z'， W+Y+Z等。 或与式：用与运算连接或项而生成的表达式。 例，Z'(W+X+Y)(X+Y'+Z)(W'+Y'+Z)
①真值表 ②标准"与-或"式，F(X,Y)=X'Y ③用? 表示的标准"与-或"，? XY(1) ④标准"或-与"式，F(X,Y)=(X+Y)(X'+Y)(X'+Y') ⑤用? 表示的标准"或-与"式，? XY(0,2,3) 一个逻辑函数既可以用标准"与-或"表示，也可 以用标准“ 或-与” 式表示。 ? A,B,C(0,1,2,3)=? A,B,C (4,5,6,7) ? X,Y(1)=? X,Y(0,2,3) ? W,X,Y,Z(0,1,2,3,5,7,11,13)=? W,X,Y,Z(4,6,8,9,1 0,12,14,15) 注意：最小项和最大项的编号是互补的。
geogebra布尔表达式
geogebra布尔表达式【最新版】目录1.Geogebra 简介2.布尔表达式的概念3.Geogebra 中的布尔表达式应用4.布尔表达式的基本运算符5.使用 Geogebra 创建布尔表达式的步骤6.总结正文1.Geogebra 简介Geogebra 是一款免费的数学软件，它结合了几何、代数和微积分等数学领域的功能，为用户提供了一个强大的数学学习与教学环境。
Geogebra 适用于各个年级的学生和教师，可以帮助他们更直观地理解和掌握数学知识。
2.布尔表达式的概念布尔表达式（Boolean expression）是一种数学表达式，用来表示布尔代数（Boolean algebra）中的逻辑关系。
布尔代数主要研究两种基本的逻辑关系：与（AND）和或（OR）。
在布尔表达式中，这两种逻辑关系通常用符号“∧”和“∨”表示。
此外，布尔代数还有一种逻辑关系：非（NOT），用符号“”表示。
3.Geogebra 中的布尔表达式应用在 Geogebra 中，布尔表达式可以应用于各种数学问题，例如解决几何图形的交点问题、计算两个函数的交点等。
通过使用布尔表达式，用户可以更简洁、直观地表示和解决数学问题。
4.布尔表达式的基本运算符布尔表达式的基本运算符包括：- 与（AND）：用符号“∧”表示。
例如，x > 0 ∧ x < 1 表示 x 的取值范围在 0 和 1 之间。
- 或（OR）：用符号“∨”表示。
例如，x > 0 ∨ x < 1 表示 x 的取值范围大于 0 或小于 1。
- 非（NOT）：用符号“”表示。
例如，(x > 0) 表示 x 的取值范围不大于 0。
5.使用 Geogebra 创建布尔表达式的步骤在 Geogebra 中创建布尔表达式的步骤如下：1) 打开 Geogebra 软件，创建一个新的几何图形或者导入一个现有的图形。
2) 在 Geogebra 的输入栏中，输入布尔表达式的相关命令和运算符，例如“AND”、“OR”和“NOT”。
第十章 布尔代数
10 布尔代数 Boolean Algebra
实数集上加法运算， 是单位元； 例 ： 实数集上加法运算 ， 0 是单位元 ； 乘 法运算则1是单位元。 法运算则1是单位元。 实数集R 上定义运算∀ a,b∈ a*b=a， 例 ： 实数集 R 上定义运算 ∀ a,b∈R ， a*b=a ， 不存在左单位 单位元 使得∀ *b=b; 不存在左单位元，使得∀b∈R，el*b=b; 对一切a b*a=b， 对一切a∈R，∀b∈R，有b*a=b， 该代数系统不存在左单位 单位元 ∴该代数系统不存在左单位元。 但是R中的每一个元素a都是右单位 单位元 但是R中的每一个元素a都是右单位元。
4
10.1 布尔函数 Boolean Functions
设B={0, 1}, 则Bn={(x1,x2,…,xn)|, xi∈B, 1≤i≤n}是由 和1构成的所有 元有序列 是由0和 构成的所有 构成的所有n元有序列 是由 的集合。 的函数称为n元 的集合。从Bn到B的函数称为 元布尔函 的函数称为 数。 例：F(x,y)=x+y
单位元=1,零元=0, 单位元= 零元=
23
10.1 布尔函数 Boolean Functions
布尔代数抽象的定义： 上的二元运算， 布尔代数抽象的定义：∧,∨是B上的二元运算， 是一元运算，如果∀a,b,c∈B,满足如下 满足如下： 是一元运算，如果∀a,b,c∈B,满足如下： H1:a (交换律 交换律) H1:a∧b=b∧a,a∨b=b∨a (交换律) H2:a H2:a∧(b∨c)=(a∧b)∨(a∧c) (分配律 分配律) a∨(b∧c)=(a∨b)∧(a∨c) (分配律) H3:B中有元素0 :B中有元素 H3:B中有元素0和1, (同一律 同一律) 对∀a∈B,a∧1=a,a∨0=a (同一律) H4: B,有 B,使 (互补律 互补律) H4:∀a∈B,有a∈B,使a∨a=1,a∧a=0 (互补律) ,0,1>是布尔代数 是布尔代数。 则<B,∧,∨ , ,0,1>是布尔代数。 B,

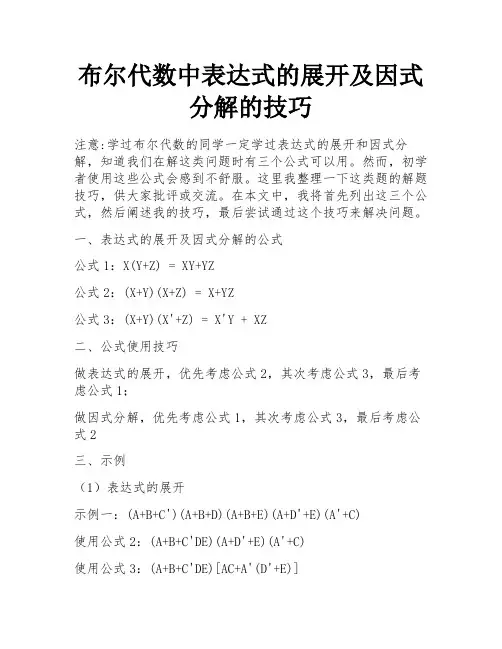

布尔代数中表达式的展开及因式分解的技巧
布尔代数中表达式的展开及因式分解的技巧注意:学过布尔代数的同学一定学过表达式的展开和因式分解，知道我们在解这类问题时有三个公式可以用。
然而，初学者使用这些公式会感到不舒服。
这里我整理一下这类题的解题技巧，供大家批评或交流。
在本文中，我将首先列出这三个公式，然后阐述我的技巧，最后尝试通过这个技巧来解决问题。
一、表达式的展开及因式分解的公式公式1：X(Y+Z) = XY+YZ公式2：(X+Y)(X+Z) = X+YZ公式3：(X+Y)(X'+Z) = X'Y + XZ二、公式使用技巧做表达式的展开，优先考虑公式2，其次考虑公式3，最后考虑公式1；做因式分解，优先考虑公式1，其次考虑公式3，最后考虑公式2三、示例（1）表达式的展开示例一：(A+B+C')(A+B+D)(A+B+E)(A+D'+E)(A'+C)使用公式2：(A+B+C'DE)(A+D'+E)(A'+C)使用公式3：(A+B+C'DE)[AC+A'(D'+E)]使用公式1：(A+B+C'DE)(AC+A'D'+A'E)使用公式1：AC+ABC+A'BD'+A'BE+A'C'DE化简： AC+A'BD'+A'BE+A'C'DE示例二：(A+B+C')(A‘+B’+D)(A‘+C+D')(A+C'+D)使用公式2：(A+C'+BD)[A'+(B'+D)(C+D')]使用公式3：(A+C'+BD)(A'+B'D'+CD)使用公式3：A(B'D'+CD)+A'(C'+BD)使用公式1：AB'D'+ACD+A'C'+A'BD（2）因式分解示例一：AC+A'BD'+A'BE+A'C'DE使用公式1：AC+A'(BD'+BE+C'DE)使用公式1：AC+A'[C'DE+B(D'+E)]使用公式3：[A+C'DE+B(D'+E)](A'+C)使用公式2：(A+C'DE+B)(A+C'DE+D'+E)(A'+C)化简：(A+C'DE+B)(A+D'+E)(A'+C)使用公式2：(A+B+C')(A+B+D)(A+B+E)(A+D'+E)(A'+C)示例二：WXY'+W'X'Z+WY'Z+W'YZ'使用公式1：WY'(X+Z)+W'(X'Z+YZ')使用公式3：WY'(X+Z)+W'(X'+Z')(Z+Y)使用公式3：[W+(X'+Z')(Z+Y)][W'+Y'(X+Z)]使用公式2：(W+X'+Z')(W+Z+Y)(W'+Y')(W'+X+Z)。
数电 逻辑表达式
数电逻辑表达式
数电逻辑运算公式是A+0=A、A+1=1、A+A=A。
逻辑运算又称布尔运算。
1、布尔用数学方法研究逻辑问题，成功地建立了逻辑演算。
他用等式表示判断，把推理看作等式的变换。
这种变换的有效性不依赖人们对符号的解释，只依赖于符号的组合规律。
这一逻辑理论人们常称它为布尔代数。
2、20世纪30年代，逻辑代数在电路系统上获得应用，随后，由于电子技术与计算机的发展，出现各种复杂的大系统，它们的变换规律也遵守布尔所揭示的规律。
逻辑运算通常用来测试真假值。
最常见到的逻辑运算就是循环的处理，用来判断是否该离开循环或继续执行循环内的指令。
简述什么是布尔代数及布尔表达式。
简述什么是布尔代数及布尔表达式。
布尔代数是一种数学计算模型，它用于描述逻辑运算的特性。
布尔代数以1854英国数学家查尔斯贝尔（Charles Babbage）的名字命名，他是提出这种思想的第一人。
它的名称来源于19世纪的英国数学家爱德华布尔（George Boole），他是第一个把这种思想付诸实践的人，并将其作为一种独立的数学计算系统发表出来。
布尔代数是一种数学系统，用于表达布尔逻辑，它是一种运算符号语言和两个值（又称真值）的结合。
布尔代数可以使用很简单的表达式来表示逻辑关系，例如：“A B”表示 A B为真；“A B”表示 A B 任一为真；“A 且非 B”表示 A 为真而 B 为假。
布尔代数可以用来描述复杂的逻辑关系，而无需使用复杂的数学运算。
它有点类似于一种编程语言，能够表达更多复杂的情况，例如：“如果 A B时为真，那么 C为真”。
它的优点在于可以用来解释许多复杂的逻辑关系，同时又可以使用极少的简单表达式来描述。
布尔表达式是布尔代数中最常用的表达形式。
它也被称为布尔函数。
布尔表达式是一种计算模型，它将一组特定的用户输入和一组特定的用户输出连接起来，形成一个简单的逻辑模型。
布尔表达式的工作原理是：当用户输入满足指定的条件时，它会产生指定的输出。
用户输入的哪些条件会产生指定的输出，取决于布尔表达式的具体内容。
布尔代数和布尔表达式是一种非常有用的数学工具，它们可以用来表达和准确表示复杂的逻辑关系。
它们也被广泛应用于计算机及自动控制系统中，它们可以提供有效率的逻辑控制算法。
此外，布尔代数也在生物学、物理学、数学等领域得到广泛的应用。
布尔代数和布尔表达式可以帮助我们更好地理解和分析复杂的逻辑关系，从而实现更高效的计算。
布尔代数基础
布尔代数基础和布尔函数的化简和实现布尔代数是分析和设计数字逻辑电路的数学工具。
因此这里从应用的角度向读者介绍布尔代数，而不是从数学的角度去研究布尔代数。
一、布尔代数的基本概念1、布尔代数的定义域和值域都只有“0”和“1”。
布尔代数的运算只有三种就是“或”(用＋表示)，“与”(用·表示)和“非”(用￣表示，以后用’表示)。
因此布尔代数是封闭的代数系统，可记为B=(k，＋，·，￣，0，1)，其中k表示变量的集合。
2、布尔函数有三种表示方法。
其一是布尔表达式，用布尔变量和“或”、“与”和“非”三种运算符所构成的式子。
其二是用真值表，输入变量的所有可能取值组合及其对应的输出函数值所构成的表格。
其三是卡诺图，由表示逻辑变量所有可能取值组合的小方格所构成的图形。
3、布尔函数的相等可以有两种证明方法，一种是从布尔表达式经过演绎和归纳来证明。
另一种就是通过列出真值表来证明，如两个函数的真值表相同，则两个函数就相等。
二、布尔代数的公式、定理和规则1、基本公式有交换律、结合律、分配律、0—1律、互补律、重叠律、吸收律、对合律和德·摩根律。
值得注意的是分配律有两个是：A·(B+C)=A·B+A·C和A+B·C=(A+B)·(A+C)，另外就是吸收律，A+AB=A；A+A’B=A+B它们是代数法化简的基本公式。
2、布尔代数的主要定理是展开定理(教材中称为附加公式)。
3、布尔代数的重要规则有对偶规则和反演规则。
三、基本逻辑电路1、与门F=A·B2、或门F=A+B3、非门F=A’(为了打字的方便，以后用单引号“’”表示非运算，不再用上划线表示非运算)4、与非门F=（A·B）’5、或非门F=（A+B）’6、与或非门F=（A·B+C·D）’7、异或门F=A’B+AB’=A⊕B8、同或门F=A’B’+AB=A⊙B四、布尔函数的公式法化简同一个布尔函数可以有许多种布尔表达式来表示它，一个布尔表达式就相应于一种逻辑电路。
自然界中三种基本逻辑关系
电源
灯
断 合 合
２、或运算
或逻辑举例状态表
开关S1 断 断 合 合 开关S2 断 合 断 合 灯 灭 灭 灭 亮
逻辑真值表
A B L
0
0 1 1
0 1
0 1
0 1
1 1
或逻辑符号
A B
≥1
L
A B
L
或逻辑表达式： L = A +Ｂ
3、非运算
事件发生的条件具备时，事件不会发生；事件发生的条件
不具备时，事件发生。这种因果关系称为非逻辑关系。 非逻辑举例 A 非逻辑举例状态表 A 不通电 通电 灯 亮 灭
异或逻辑符号 异或逻辑真值表
0 A 0 1 1
0 B 1 0 1
0 L 1 1 0
A
B A B
=1
L
L
异或逻辑表达式
L= A B
4. 几种常用复合逻辑运算
4 )同或运算
若两个输入变量的值相同，输出为1，否则为0。
同或逻辑真值表 同或逻辑逻辑符号
A
0 0 1 1
B
0 1 0 1
L
1 0 0 1
A B A B
NC V
3、非运算
非逻辑举例状态表 非逻辑真值表 A 0 1 L 1 0
A 不通电 通电 非逻辑符号
A
1
灯 亮
灭
L
A
L
非逻辑表达式： L = A
4. 几种常用复合逻辑运算
1)与非运算
两输入变量与非 逻辑真值表 A 0 0 1 1 B 0 1 0 1 L 1 1 1 0 与非逻辑符号
A
B A B
&
逻辑真值表
A
