加气站配电柜作业指导书
低压配电柜操作指导书
低压配电柜操作指导书（需接管验收后修改）目的正确操作低压配电柜，保证人身及设备安全，保证大厦正常供电，避免误操作造成人身及设备事故，避免大面积停电。
使用范围适用于配电室内低压配电柜的日常运行维护及停、送电操作。
职责1.2 专业主管定期检查设备运行情况，及审查值班记录，发布倒闸操作命令。
1.3 值班员每日整点巡视、记录配电室内各种设备的运行状况，做好值班记录，执行上级的操作命令，搞好配电室卫生。
工作程序1.4 准备工作（停电操作时）1.4.1由专业主管或领班讲明本次工作内容，由该班值班员根据工作内容填写《倒闸操作票》或在《值班记录薄》上做扼要记录。
1.5 操作方式及要求；1.5.1在对整个低压柜进行维修清扫时应填写《倒闸操作票》，并在《值班记录簿》中作记录，工作完成后在《设备检修记录表》上做记录。
在做局部停、送电工作时应在《值班记录薄》的操作记录中记录清楚。
1.5.2操作时要穿绝缘鞋，并由两名电工在场，一名操作一名监护。
其中对设备较熟悉者做监护，操作人和监护人应先在模拟盘上对所填写的操作项目认真核对，执行监护。
1.5.3对低压柜全部进行停、送电时，应将联络开关445、467放在手动位置，并先停电容器后停其它各分路开关，最后再停401、402、403、404这四路低压开关。
送电时与此顺序相反。
1.6 注意事项1.6.1局部停电检修时，应确定要停电的范围，并填写《变电所配电室工作票》，避免造成大面积停电。
停电检修时应提前通知客户服务处向客户打招呼，避免给客人造成不必要的损失。
1.7 巡查制度1.7.1每值应对以下内容进行巡视检查：各项仪表指示是否正常；电路中各个连接点有无过热、发红、变色的现象；三相电流是否平衡；三相电压是否正常；各种低压电器有无异常声音及气味；空气开关、交流接触器的灭弧罩是否完好；配电装置及低压电器表面否清洁；电路器外壳有无凹凸不平及鼓肚现象，电路器有无异常声响，操作、维修通道是否保持通畅；接地线是否良好；母线运行是否正常，有无异常声响。
配电房操作指导书
配电房操作指导书背景配电房作为电力系统中的重要组成部分，对整个电力系统的运行稳定性和安全性起着至关重要的作用。
为了确保配电房的正常运转和管理，需要对配电房的操作进行规范化、科学化的指导。
本文档为配电房操作指导书，旨在为相关人员提供配电房操作的相关知识和技能，规范配电房的操作流程，提高配电房的运行稳定性和安全性。
目标读者•配电房管理人员•配电房维修人员•配电房操作人员•其他需要了解配电房操作知识的人员配电房操作流程一、开启配电房1.操作人员准备好操作杆；2.操作人员将手动操作杆插入配电柜的手动操作孔中；3.将操作杆旋转到开启的位置，配电房开启。
二、停电操作1.确认停电范围及内容；2.停止输入电源；3.关闭输出变压器；4.将配电柜所有开关断开；5.将配电柜开关锁紧。
三、扩容操作1.确认扩容需求；2.确认扩容设备的位置和数量；3.操作人员将相应的扩容设备连接到配电柜；4.操作人员开启扩容设备；5.操作人员对扩容设备进行测试，确认无异常后将其接入电网。
四、检修操作1.确认检修范围及内容；2.断开电源；3.操作人员将相应的检修设备连接到配电柜；4.进行检修工作；5.测试并确认正常后将检修设备断开。
五、应急操作1.确认应急情况及影响；2.确认应急设备的位置和数量；3.操作人员将相应的应急设备连接到配电柜；4.操作人员开启应急设备；5.操作人员对应急设备进行测试，确认无异常后将其接入电网。
配电房操作注意事项•操作人员需经过严格的培训和考核方可操作配电房；•操作前需确认配电房与周围环境的安全性，确保无人员死亡和财产损失的风险；•操作必须按照流程进行，不得随意变更步骤；•操作必须由有权经验的人员进行，不得进行误操作；•操作过程中需随时观察设备、仪表的运行状况，发现异常情况要及时采取措施；•操作完成后需将配电柜开关锁紧，避免他人随意操作。
总结本文档对配电房操作进行了规范化、科学化的指导，提高了配电房的运行稳定性和安全性。
低压配电柜操作作业指导书
一、目的
保证配电柜正常运行，确保供电正常。
二、适用范围
XXXX小区
三、方法和过程控制
3.1在操作配电柜前先检查各仪表指示灯是否正常。
3.2操作前，操作人员必须穿戴好绝缘鞋、绝缘手套。
3.3送电操作
3.3.1当变压器供电时，AA1柜进线总开关的分闸指示灯亮。
A.按下进线总开关合闸按钮，合闸指示灯亮。
B.将DP2“Ⅰ”位置,电容补偿启动
C.然后将负荷用电开关逐旋到相应的位置，各负荷开关指示灯亮。
3.4停电操作
3.4.1把所有负荷开关扳到相应位置，并检查指示灯是否灭掉。
3.4.2按下母线开关柜开关分闸按钮，分闸指示灯亮。
3.4.3把对应的无功功率补偿柜开关扳到“O”位置。
3.4.4按下进线总开关分闸按钮，分闸指示灯亮。
3.4.5停电操作完毕检查各开关、仪表、指示灯是否正常，并确认是否完全停电。
3.4.6在对配电柜检修时必须停电进行，挂上“有人工作，严禁合闸”标识，并且挂好接地线，有一人监护才能够进行。
检修完毕，拆除接地线，检查柜内没有工具及其它零配件，正常后方可进行规定程序送电。
四、支持性文件
01临时停电申请单
02配电房作业操作票
03 低压配电运行记录
04综合电房巡查表
05变配电设备维护保养记录06电房外来人员登记表。
低压配电柜安全作业指导书
3.2.4检查供电变压器母线接触是否良好，变压器温控报警系统是否正常。
3.2.5 检查变压器冷却通风装置是否正常。
3.3每半年保养维修
3.3.1低压配电柜、变压器、动力控制柜（箱）停电检修由物业服务中心组织。
3.3.2对配电柜抽屉须停电检查，紧固各个端口，重点检查与母排连接夹头弹力，并对连接夹头清洁和加中性凡士林。
3.6.2严禁在感性负载的主回路中或电流互感器的二次回路中带电作业，电流互感器不得开路, 电流互感器的铁芯和二次绕组，均应有永久性、可靠性的保护接地。电压互感器不得短路。
3.6.3检修人员应向公司汇报带电检修设备的原因、时间，并经批准后方可进行检修。
3.6.4作业前应充分做好带电检修设备与其他设备的隔离保护措施，作业人员必须穿戴绝缘手套和绝缘鞋。
3.3.3对已停电的变压器除尘并检查紧固各类接线端子。
3.3.4检查开关接触器触头接触是否良好，动作是否灵活，若有老化及时更换。
3.3.5检查电容补偿柜内的电容是否存在过热、变形、失效等现象。
3.3.6对已停电的变压器和变压器冷却装置除尘。
3.4 年度保养维修
3.4.1详细检查、紧固所有配电柜开关、母排螺栓、并测试联络开关的电气、机械联锁装置，对开关机械转动部位加少量润滑油脂，清理电缆沟杂物并作好记录。
3.7.5检修完毕，由管理部主管对检修设备进行检查，确认无工具等其它东西遗留在设备内后，由原挂接地线人员拆去接地线，同时原挂牌人员拆去“有人工作，严禁合闸”的标识。
3.7.6由设备责任人严格按照送电程序对设备进行送电，并恢复正常。
3.7.7设备恢复供电后，设备责任人与工程部主管应确认运行正常后方能离开现场。
3.6.5管理部主管必须指定一名现场监护人，操作必须由两人执行，一人操作，一人监护。
加油站配电室及控制柜安全操作规程

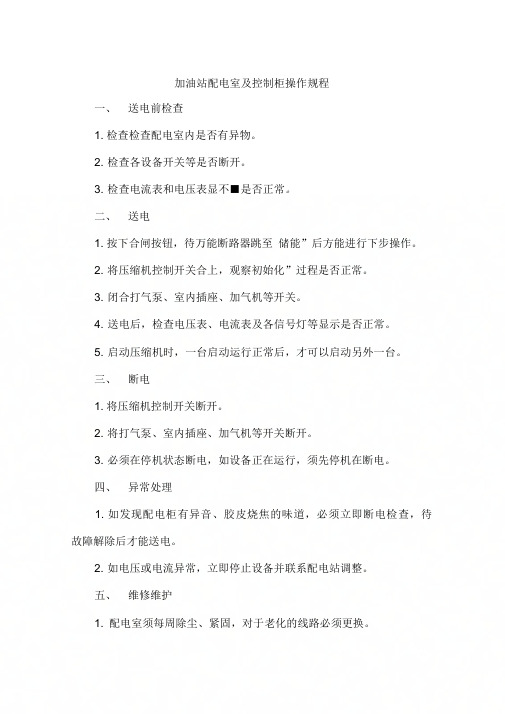

加油站配电室及控制柜操作规程
一、送电前检查
1. 检查检查配电室内是否有异物。
2. 检查各设备开关等是否断开。
3. 检查电流表和电压表显不■是否正常。
二、送电
1. 按下合闸按钮，待万能断路器跳至储能”后方能进行下步操作。
2. 将压缩机控制开关合上，观察初始化”过程是否正常。
3. 闭合打气泵、室内插座、加气机等开关。
4. 送电后，检查电压表、电流表及各信号灯等显示是否正常。
5. 启动压缩机时，一台启动运行正常后，才可以启动另外一台。
三、断电
1. 将压缩机控制开关断开。
2. 将打气泵、室内插座、加气机等开关断开。
3. 必须在停机状态断电，如设备正在运行，须先停机在断电。
四、异常处理
1. 如发现配电柜有异音、胶皮烧焦的味道，必须立即断电检查，待故障解除后才能送电。
2. 如电压或电流异常，立即停止设备并联系配电站调整。
五、维修维护
1. 配电室须每周除尘、紧固，对于老化的线路必须更换。
2. 维护维修时必须断电。
3. 维护、维修时，必须由电工操作或监护。
4. 禁止带手套操作配电柜，操作配电柜时，手必须洁净、干燥，严禁湿手、油手”操作配电柜。
L-CNG加气站顺序控制盘作业指导书
1-CNG加气站顺序控制盘作业指导书
1、操作名称：
顺序控制盘操作
2、操作关键控制点:
阀门控制、压力观察
3、主要的人员、物料消耗定额：
持证运行操作人员两名（现场一名，控制室监控人员一名）。
4、工具材料准备及安全防护设施配置
防静电服、对讲机、手套、扳手
5、作业气候、环境要求
雷雨天气、管道设备泄漏、附近有明火、压力异常等状况严禁操作。
6、作业流程
7、安全注意事项和应急措施：
1）操作时，操作人员必须穿防静电工作服，不得带入通讯工具及火种，禁止穿带钉掌鞋；
2）根据需要充装的方向正确开启顺序控制盘阀门；
3）每天对压力表、温度表进行一次检查，并按期对压力表、安全阀进行检验；
8、作业记录、总结
1）填写设备运行记录。
2）如果出现意外情况应认真分析、总结。
配电箱及开关箱使用与维护安全作业指导书通用范本
内部编号：AN-QP-HT112版本/ 修改状态：01 / 00 In A Group Or Social Organization, It Is Necessary T o Abide By The Rules Or Rules Of Action And Require ItsMembers To Abide By Them. Different Industries Have Their Own Specific Rules Of Action, So As To Achieve The Expected Goals According T o The Plan And Requirements.编辑：__________________审核：__________________单位：__________________配电箱及开关箱使用与维护安全作业指导书通用范本配电箱及开关箱使用与维护安全作业指导书通用范本使用指引：本管理制度文件可用于团体或社会组织中，需共同遵守的办事规程或行动准则并要求其成员共同遵守，不同的行业不同的部门不同的岗位都有其具体的做事规则，目的是使各项工作按计划按要求达到预计目标。
资料下载后可以进行自定义修改，可按照所需进行删减和使用。
1、所有配电箱均应标明其名称、用途，并作出分路标记。
2、所有配电箱门应配锁，配电箱和开关箱应由专人负责。
3、所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
4、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序：1）送电操作顺序为：总配电箱一分配电箱一开关箱；2）停电操作顺序为：开关箱一分配电箱一总配电箱（出现电气故障的紧急情况除外）。
6、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。
加气站应急作业指导书
编号：XJLNGZDS版本号：1308新捷股份LNG事业部加气站应急作业指导书单位名称：新疆新捷股份LNG事业部审核人：签发人：实施日期：一、CNG加气站应急作业指导 3（一）应急总则 3（二）CNG加气站事故应急处理操作 4二、LNG加气站应急作业指导 11（一）应急总则 11（二）消防安全重点部位 12（三）LNG加气站事故应急处理操作 13三、通用事故应急作业指导 18（一）加气站遇自然灾害强风、暴风雨袭击时的应急处理作业指导 18（二）加气站遇自然灾害地震的应急处理作业指导 18（三）加气站周边发生火灾的应急处理作业指导 19（四）变配电及仪控装置事故处理作业指导 19（五）加气站雷雨天气情况下的应急处理作业指导 20（六）加气站防恐应急处理作业指导 21（七）与顾客发生冲突事件的应急处理作业指导 22（八）外出车辆发生意外事故的应急处理作业指导 23（九）防洪排涝事故的应急处理作业指导 24（十）防盗抢事故的应急处理作业指导 25四、人身意外伤害事故应急作业指导 26（一）外伤出血 26（二）高处坠落 27（三）机械伤害 27（四）物体打击伤害 27（五）灼烫伤 28（六）急性中毒 28（七）触电 29（八）口对口（鼻）的人工呼吸、心脏挤压操作方法 30（九）中暑现场救护方法 31（十）LNG冻伤后的处理措施 31一、CNG加气站应急作业指导（一）应急总则1．对于站区出现天然气泄露，进入泄露区时加气工必须着工装，对于泄露规模大的进入泄露区进行抢险人员必须佩带呼吸面具。
2．当站内出现大规模天然气泄露，站内一时无法控制时，必须立即向当地公安消防部门报警，同时报公司上级应急指挥部门，要求启动上级应急预案。
3．站内发生着火，站内全体员工应根据着火部位、火势大小积极遵照以下应急救火总则实施应急抢险：（1）积极扑灭初期火险，有效控制初期火灾；站内无法扑救火灾依靠公安消防救援，站内最大限度的减弱火危害范围，控制爆炸发生。
电器柜作业指导书
Index目录1．Description编制说明 (3)2．Actual Quantity of Work工程实物量 (3)3．Electrical Construction Procedure电气施工程序 (4)4．Construction Method and Technical Requirements 施工方法及技术要求 (4)5．Labor Mobilization Plan劳动力配置计划 (9)6．Main Construction Equipment List主要施工机具一览表 (9)7．QA/QC System and QA/QC Assurance Measures 质量保证体系和质量保证措施 (10)8．Safety Guarantee Measures安全保证措施 (11)9．Acceptance upon Completion of Work竣工验收 (13)1．Description编制说明1.1本方案根据东华工程科技股份有限公司提供的电气施工图的内容。
1.2本方案根据招标文件和有关技术说明。
国家电气工程施工规范标准东华工程科技股份有限公司提供的电气施工图。
电气装置安装工程旋转电机及验收规范GB50170-92 电气装置安装工程盘柜及二次回路接线施工及验收规范GB50171-92 电气装置安装工程电缆线路施工及验收规范GB50168-92 电气装置安装工程接地装置施工及验收规范GB50169-92 电气装置安装工程低压电气施工及验收规范GB50254-96 电气装置安装工程爆炸和火灾危险环境施工及验收规范GB50257-96 电气装置安装工程1KV以下配线工程及验收规范GB50258-96 火灾自动报警系统施工及验收规范GB50166-96 电气装置安装工程电气设备交接试验标准GB50150-91 电气装置安装工程电气照明装置施工及验收规范GB50259-96 建筑电气施工质量验收规范GB50303-2002 2．Actual Quantity of Work工程主要工程量2.1 Actual quantity of electrical work 电气主要工程量3．Electrical Construction Procedure with quality control point 带质量控制点的电气施工程序Block Chart of Electrical Construction Procedure 电气施工程序方框图4．Construction Method and Technical Requirements施工方法及技术要求4.1 Installation of panel, cabinet and box 盘柜箱的安装4.1.1 Foundation shaped steel shall be leveled according to the indoor floor elevation prior to the installation of panel and cabinet with an allowance as 1/1000 and a max. height no more than 5mm.盘柜安装前先进行基础型钢按室内地坪的标高找平，其误差为1/1000，最大不超高5mm。
电气配电盘柜安装作业指导书
目录l.工程概况及工程量 (1)2.编制依据 (1)3.作业前的条件和准备： (2)4. 作业程序、方法和内容 (5)5．质量要求及质量控制点 (7)6．电力规范及洁净化管理 (7)7.作业的安全要求和环境条件 (9)8.消防管理、防雷、防汛、防暑及应急预案 (10)电气配电盘安装施工技术方案l.工程概况及工程量1.1 系统和设备概况本工程为国电天津北塘热电厂2×350MW机组烟气脱硫工程。
电气安装工程包括脱硫岛内所有电气设备装置安装，主要有高压配电装置安装、低压配电装置安装、就地电气设备安装、脱硫装置电缆线路施工、脱硫装置接地安装和脱硫装置带电试运等安装工程。
该工程具有工期紧、技术新、要求高等特点。
本作业指导书包含的范围：所有电气盘柜箱台。
1.2 主要工程量和工期：1．2．11．2．2 开工日期2013年05月12日，完工日期2013年12月15日2.编制依据：1.1北京国电龙源环保工程有限公司所提供相关图纸:1.2《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—20121.3《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1—20021.4 本专业的施工组织设计1.5《电气安装工程质量检验及评定标准》DL/T5161.8-20021.6火电厂烟气脱硫工程施工质量验收及评定规程 DL/T 5417-20091.7强制性条文1.8施工图说明书及卷册目录1.9脱硫电气控制楼配电装置及设备安装3.作业前的条件和准备：3.1技术准备3.2作业人员(配置、资格)3．2．13．2．2作业活动中的组织分工和人员职责:3.3作业机具（包括配置、等级、精度等）3.4安全器具3.5场地道路1 运盘道路平整、畅通；2 施工场地应平整、无杂物，保持整洁。
3.6工序交接1 电控楼土建工程基本完成；2 盘底座和地线安装完毕并验收合格。
4. 作业程序、方法和内容4.1作业程序的步骤流程：4.2作业方法4．2．1开箱：开箱应使用起钉器，先起钉子，后撬开箱板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加气站配电柜作业指导
书
集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
加气站配电柜作业指导书
1.
作业名称
加气站电工进行的配电柜作业。
2.作业关键控制点
配电柜、开关、线路等
3.工具材料准备及安全防护设施配置
绝缘鞋、绝缘手套、合格的电工工具、对讲机等
4.主要人员、物料消耗定额
电工1名、控制室监控人员1名
5.作业气候、环境要求
加气站暂停供气、站内无事故、周围无明火、非雷雨天气
6.作业流程
内容
完成情况
日常管理
1.加强电器安全知识的培训学习，提高电器操
作与应急处理能力。
是□否□
2.保证安全防护用品合格到位，需校验的电工
用具要按要求定期校验，保证在有效期内使用。
是□否□
3.电工要持证上岗，定期巡视、检查、保养。
发现问题及时处理，不能处理随时上报。
是□否□
4.严格按照《安全用电管理规定》及行业标准
执行。
是□否□
5.保证穿戴安全防护用品，保证所用工具合格
有效。
是□否□
隐患及措施
1.质量缺陷：保证变压器合格，无质量缺陷。
是□否□
2.超限使用：了解使用年限，禁止超期使用。
是□否□
3.外力撞击：严格防护，不被撞击。
是□否□
4.误操作：加强对电工的安全教育，严格按规
程操作，避免误操作。
是□否□
危险及危害
1.误操作、外力撞击：引起短路火花，造成变
压器、保险管
爆裂，引发火灾，造成人身伤害，财产损失。
是□否□
2.绝缘破坏：造成人员触电伤亡、低压设备损
坏等。
是□否□
应急措施
1.立即切断供电电源，正确采取应急措施。
是□否□
2.严格按电器操作规程操作，按相关规定上
报。
是□否□
7.注意事项和应急措施
7.1严禁一个人单独操作，作业时要有人在旁边监护，关闸和合闸时站内
所有人员应集中在一起，以防万一误操作。
7.2雷雨天严禁电器作业，应急处理除外。
7.3需要校验的电工工具，按要求定期校验，保证在有效期内使用。
7.4进行作业的同时，站内应停止一切生产运营活动。
8.作业记录、总结
8.1认真记录作业情况；
8.2如出现问题应及时记录、分析、总结。
