某某水电站导流隧洞贯通测量报告书

某某水电站1#导流隧洞贯通测量报告书一．工程概况某某水电站坝址位于云南省丽江市玉龙县（右岸）与宁蒗县（左岸）交界的金沙江中游河段，为金沙江中游河段规划的第四个梯级。

工程施工导流采用围堰一次断流，1#、2#导流隧洞泄流的全年导流方式。

截流后第一个枯水期由1#导流隧洞泄流。

本标段为1#导0＋450.00”桩号以后及2#导0＋616.00”桩号以后的土建及金属结构安装工程，合同编号分别为AH2007T/03 。

二．施工依据《水利水电工程施工测量规范》，SL52—93。

国家测绘局颁布的有关控制测量（三角、导线、水准）等规范；水准仪、光电测距仪、全站仪等仪器的计量检定规程。

金沙江中游开发有限公司专门制定的技术标准，技术要求。

《阿海水电站施工控制网成果表》。

三、控制点（平面，高程）加密我局在进场后，立即于2007年4月30日开始对业主所提供的首级控制网部分控制点进行了复测。

复测使用仪器为徕卡TPS1201全站仪，仪器测角和测距精度分别为：1”，2mm+2ppm，复测按大地四边形的图形条件及国家三等网的精度要求做了平差计算，控制网加密点采用边角网四等技术标准，如下表所示：测角网技术要求边角网、测边网技术要求我局标段为导流隧洞工程，建筑物基本都在地下，所以建筑物的位置及高程控制都必需经过各施工支洞。

在4#施工支洞口布设一个加密点，采用前方交会单三角形，观测三角形的三个角及两条边，角度观测6个测回，边长采用对向观测，精度以四等控制，最后进行三角形内角及边长近似平差，得出加密点平面位置坐标。

点位精度评估采用下式计算：M=±（m″/ρ″）×b×√（sin2β1+ sin2β2）/ sin2yM″中误差取2″；ρ″=206265″；b为已知两点边长取570.0448m；得M=±2mm采用三角联测法得出加密点的高程。

高程控制采用光电测距三角高程代替三、四等水准，在施测作业中的技术要求如下表所示：精度采用下式（单向观测）：Mh=±{ms2×Sin2a +（S2×Cos2a×m2a／P2）+（D2/2R）2×mk2+mi2+mv2}1/2ms边长中误差取1/10万；a垂直角取55°；ma测角中误差取2″；s斜距取700m；D平距取400m；mk折光系数取0.14;mi=mv仪器高和标高测定误差取±2;R=6371000m;得mh=±3.3mm[D]洞内导线根据洞口投点向洞内作引伸测量，充分考虑开挖施工时洞内的测量环境（如通视条件及出渣等对测量的影响）、以及测量精度的提高，导线点沿洞壁布设。

贯通测量报告

贯通测量报告
中铁二院（成都）咨询监理有限责任公司监理总部：我项目部承建贵阳轨道交通1号线第六工作段展览馆竖井隧道工程右线于2015年4月15日整体贯通，贯通后项目部立即组织测量人员进行了贯通测量，并报请中铁二院驻地监理及测量监理组织进行复测，现报告如下：
一、测量依据、技术标准
1.国标GB50026—2007《工程测量规范》；
2.国标GB50308—2008《城市轨道交通工程测量规范》；
3.CJJ8—99《城市测量规范》。

二、测量用仪器设备
全站仪莱卡TS09PLU1”R500 、三脚架、对中杆棱镜、仪器经鉴定精度为0.22mm／Km。

三、测量
洞外控制测量采用GPS导线测量，在隧道施工前已布设，施工洞内采用精密双导线控制施工测量。

展览馆竖井隧道右线分别在YDK25+451.456处与展览馆大里程隧道下一标段贯通。

本次贯通测量展览馆竖井隧道右线小里程采用已知控制点L1和L2为起始边，在贯通面附近设一临时桩RH1，大里程段采用已知控制点SJ1和SJ2为起始边测量贯通点RH1，其贯通测量线路示意图如下：
已知点
已知点
测点
贯通面
已知点已知点
小里程
大里程
贯通测量示意图
测量操作过程中各项指标均符合规范性标准要求。

贯通测量成果如下表所示：
四、结论
贯通误差符合GB50026—2007《工程测量规范》、GB50308—2008《城市轨道交通工程测量规范》、CJJ8—99《城市测量规范》的精度要求，所以隧道内的加密导线能够满足隧道整体施工及验收规范要求。

中铁十九局团贵阳轨道交通1号线第六工作段项目部
2015年4月18日。

工程测量报告--隧道贯通误差计算

《工程测量学》实习报告隧道贯通误差计算2011 年 4 月24 日1 基本要求------------------------------------------------------------------------------------- 32 实习目的-------------------------------------------------------------------------------------3 3平面网的模拟计算与分析（COSA）---------------------------------------- 34 控制网的优化设计-------------------------------------------------------------- 45 总结--------------------------------------------------------------------------------- 51实习任务分别采用COSA系列软件和自研发软件进行平面网平差和贯通误差计算，熟悉COSA软件的使用并与自研发软件对比。

2 实习目标1) 对比进出口点与不同定向组合的横、纵向贯通误差，分析导致贯通误差最小的组合及其意义2) 分别用两个软件进行平差和贯通误差计算，对比所得结果，分别分析其相对中误差，最弱点及最弱边精度，隧道贯通误差估算结果的差异。

3 平面网平差与隧道贯通误差计算（COSA）3．1观测方案文件：人工生成简化的观测方案文件“网名.FA2”(只含一组精度)，单击“生成初始观测方案文件”菜单项。

平面网观测方案文件结构:第1行(观测精度指标部分)：方向中误差，边长固定误差（mm），比例误差（ppm）第2行到第K行(控制点坐标部分):点名，点类型(0-已知点，1-未知点),Ｘ坐标，Ｙ坐标…，……，……，……第K+1行(已知方位角部分,有已知方位角值时才有此行):测站点，照准点，Ａ，方位角值从第K+2行起(观测方案部分)：测站点点号L(代表方向)：照准点点号1,....., 照准点点号n（按顺时针方向排序）S(代表边长): 照准点点号1,....., 照准点点号n（按顺时针方向排序）观测值方案文件示例(网名.FA2)0.7,1,1J,0,398.9779,377.7966J1,1,410.7532,490.5660J2,1,287.2544,386.3646J3,1,343.9037,290.1835C,1,1507.0854,400.0228C1,1,1490.7444,490.5660C2,1,1559.4496,376.2656C3,1,1464.0045,296.1208J,J1,A,84.0388JL:J1，J3，C,C3S:J1，J3，C,C3J1L:J,J2，J3，C1S:J,J2，J3，C1J2L:J1，J3，C1S:J1，J3，C1J3L:J,J1，J2，C2，C3S:J,J1，J2，C2，C3CL:C1，C2，C3，JS:C1，C2，C3，JC1L:C,C2，C3，J1，J2S:C,C2，C3，J1，J2C2L:C,C1，C3，J3S:C,C1，C3，J3C3,L:C,C1，C2，J,J3S:C,C1，C2，J,J33．2生成正态标准随机数单击“生成正态标准随机数”，将弹出一对话框，要求您输入生成随机数的相关参数，第一个参数用于控制生成不相同的随机数序列，其取值可取1-10的任意整数。

【最新文档】隧道贯通报告-精选word文档 (8页)

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==隧道贯通报告篇一：隧道贯通测量报告长株潭城际铁路综合II标中铁十四局与中铁隧道局交叉贯通测量报告编制：复核：监理工程师：中铁十四局集团长株潭城际铁路综合II标项目经理部一工区二○一四年八月十二日一、交叉贯通测量目的为保证施工测量的准确性，保证中铁十四局树木岭隧道杨家山盾构进口段明挖段与中铁隧道局的精确贯通，我中铁十四局和中铁隧道局的测量人员在监理工程师的监督下，共同完成了隧道的贯通测量工作。

二、技术依据本次贯通测量采用以下有关测量规范进行施测。

3.1《铁路工程测量规范》（TB10101-201X）；3.2《改建铁路工程测量规范》（TB10105-201X）；3.3《地下铁道、轻轨交通工程规范》(GB50308-1999)；3.4《城市测量规范》(GJJ8-99)；3.5《新建铁路工程测量技术规范》(TB10101-99)；3.6《工程测量规范》(GB50026-93)；3.7 201X年导线复测成果三、仪器设备中铁十四局：瑞士莱卡TM30(1”)全站仪，中铁隧道局：瑞士莱卡TS02全站仪，本次测量所采用的仪器设备均经过有效检定。

四、交叉贯通测量的过程与方法1.平面测量的过程与方法中铁十四局：在CPII064架设全站仪，后视GCPII063并检查CPII065，用极坐标法放出转点JM22,通过JM22放出左线DK1+440处中桩和右线YDK1+439.736处中桩，打桩固定，并记录。

中铁隧道局：在CPII065架设全站仪，后视GCPII066并检查CPII064，用极坐标法放出转点JM22,通过JM22检核中铁十四局放出的左线DK1+440处中桩和右线YDK1+439.736处中桩，并记录。

五、贯通成果精度中铁十四局和中铁隧道局贯通面贯通偏差成果如下：1、贯通里程：DK1+440 YDK1+439.7362、理论坐标DK1+440：X=3118969.888； Y=500775.046YDK1+439.736: X=3118970.612； Y=500768.1343、左线DK1+440纵向贯通误差：-11mm,横向贯通误差：7.7mm,竖向贯通误差：-6.2mm3、右线DK1+439.736纵向贯通误差：-7.2mm,横向贯通误差：3.3mm,竖向贯通误差：-4.3mm六、交叉贯通误差的调整与分配方案：本次交叉贯通测量由中铁十四局和中铁隧道局双方测量及相关技术人员现场共同实测，并有监理工程师现场旁站监督共同完成。

××隧道贯通误差测量报告

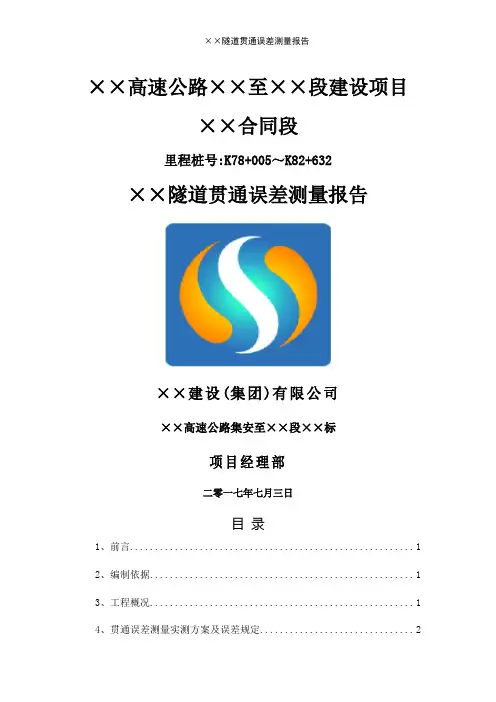

××高速公路××至××段建设项目××合同段里程桩号:K78+005～K82+632××隧道贯通误差测量报告××建设(集团)有限公司××高速公路集安至××段××标项目经理部二零一七年七月三日目录1、前言 (1)2、编制依据 (1)3、工程概况 (1)4、贯通误差测量实测方案及误差规定 (2)5、贯通误差测量实测数据 (4)6、贯通测量实测数据分析 (5)1、前言由于隧道施工测量过程中不可避免的误差,在实际隧道开挖贯通面处存在偏差。
