第一章磁路 电机学1-11-2 磁路的磁阻如何计算？磁阻的单位是什么？答：磁路的磁阻与磁路的几何形状（长度、面积）和材料的导磁性能有关，计算公式为1-3 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？ 答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式V fB C p n mh h =。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的体积及磁化强度有关；涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的损耗。
经验公式G B f C p mFe h 23.1≈。
与材料的铁心损耗系数、频率、磁通及铁心重量有关。
1-4 图示铁心线圈，已知线圈的匝数N=1000，铁心厚度为0.025m （铁心由0.35mm 的DR320硅钢片叠成）， 叠片系数（即截面中铁的面积与总面积之比）为0.93，不计漏磁，试计算：(1) 中间心柱的磁通为4105.7-⨯Wb ，不计铁心的磁位降时所需的直流励磁电流；(2) 考虑铁心磁位降时，产生同样的磁通量时所需的励磁电流。
解： 磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况:铁心、气隙截面2422109.293.01025.1025.0m m A A --⨯=⨯⨯⨯==δ(考虑边缘效应时，通长在气隙截面边长上加一个气隙的长度；气隙截面可以不乘系数)气隙长度m l 41052-⨯==δδ 铁心长度铁心、气隙中的磁感应强度(1) 不计铁心中的磁位降：气隙磁场强度磁势A A l H F F I500105100.146=⨯⋅⨯=⋅==-δδδ(2) 考虑铁心中的磁位降：铁心中T B 29.1= 查表可知：铁心磁位降A A l H F Fe 15.871045.127002=⨯⨯=⋅=-1-5 图示铁心线圈，线圈A 为100匝，通入电流1.5A ，线圈B 为50匝，通入电流1A ，铁心截面积均匀，求PQ 两点间的磁位降。
《电工电子技术及应用》第五章---电动机习题
《学习指导与练习》上的题(P54)二、单项选择题1.三相异步电动机的定子绕组通入三相对称交流电后，在气隙中产生（）。
【A】A.旋转磁场B.脉动磁场C.恒定磁场D.永久磁场2.某三相六极异步电动机，接在工频380V三相交流电源上，则其转速为（）。
【D】A. 3000r/minB. 1000r/minC. 2950r/minD. 970r/min3.绕线转子异步电动机三相转子绕组为了串接起动变阻器方便，一般采用（）。
【A】A.Y联结B.△联结C.Y/△联结D.Y或△联结都可以5.三相异步电动机旋转磁场的转速与磁极对数有关，对于4磁极电动机，交流电变化一个周期时，其磁场在空间旋转了（）。
【C】A. 2周B. 4周C. 0.5周D.0.25周6.下面各选项是三相异步电动机的磁路组成，错误的是（）。
【C】A.定子铁心B.转子铁心C.机座D.气隙7.起重机下放重物时，重物能保持一定速度匀速下降的主要原因是电动机处于（）。
【C】A.反接制动状态B.能耗制动状态C.回馈制动状态D.电动运行状态8.绕线转子三相异步电动机转子串电阻调速属于（）。
【A】A.变转差率调速B.变极调速C.降压调速D.变频调速9.把运行中的三相异步电动机的任意两相电源线对调，电动机的运行状态变为（）。
【D】A.反接制动B.反转运行C.先是反转运行，后是反接制动D.先是反接制动，后是反转运行10.为了使三相异步电动机能采用Y/△降压起动，电动机正常运行时必须是（）。
【B】A.Y联结B.△联结C.Y/△联结D.△/Y联结11.三相异步电动机的定子铁心及转子铁心均采用硅钢片叠成的原因是（）。
【A】A.减少铁心中的能量损耗B.允许电流通过C.价格低廉D.制造方便12.弱磁调速适用于（）。
【D】A.三相笼型异步电动机B.多速异步电动机C.三相绕线转子异步电动机D.直流电动机13.三相异步电动机的转差率s=1时，电动机的状态是（）。
【C】A . 额定运行状态B . 反接制动状态C . 接通电源起动瞬间D .回馈制动状态14.三相异步电动机回馈制动状时，其转差率为（ ）。
电机课后题答案1-5章
绪 论0.-1 电机和变压器的磁路常用什么材料制成，这类材料应具有哪些主要特性？答：电机和变压器的磁路常用导磁性能高的硅钢片叠压制成，磁路的其它部分常采用导磁性能较高的钢板和铸铁制成。
这类材料应具有导磁性能高、磁导率大、铁耗低的特征。
0-3 感应电动势=e dt d ψ-中的负号表示什么意思？答：dt d e ψ-=是规定感应电动势的正方向与磁通的正方向符合右手螺旋关系时电磁感应定律的普遍表达式；当所有磁通与线圈全部匝数交链时，则电磁感应定律的数学描述可表示为dt d N e Φ-=；当磁路是线性的，且磁场是由电流产生时，有L Li ,=ψ为常数，则可写成dt diL e -=。
0-.4试比较磁路和电路的相似点和不同点。
答：磁路和电路的相似只是形式上的，与电路相比较，磁路有以下特点：1）电路中可以有电动势无电流，磁路中有磁动势必然有磁通；2）电路中有电流就有功率损耗；而在恒定磁通下，磁路中无损耗3）由于G 导约为G 绝的1020倍，而Fe μ仅为0μ的4310~10倍，故可认为电流只在导体中流过，而磁路中除主磁通外还必须考虑漏磁通；4）电路中电阻率ρ在一定温度下恒定不变，而由铁磁材料构成的磁路中，磁导率μ随B 变化，即磁阻m R 随磁路饱和度增大而增大。
0-5 在图0-2中，已知磁力线l 的直径为10cm ，电流I 1 = 10A ，I 2 = 5A ，I 3 =3A ，试求该磁力线上的平均磁场强度是多少？答：平均磁场强度m A m A DI I I l I H /2.381.0/)3510(/)(/321=⨯-+=-+=∑=ππ0.-6 在图0.8所示的磁路中，线圈21N N 、中通入直流电流21I I 、，试问：（1） 电流方向如图所示时，该磁路上的总磁动势为多少？（2） 2N 中电流2I 反向，总磁动势又为多少？（3） 若在图中b a ,处切开，形成一空气隙δ，总磁动势又为多少？（4） 比较3,1两种情况下铁心中的H B ,的相对大小，及3中铁心和气隙中H 的相对大小？解： （1）22111N I N I F -=（2）22112N I N I F +=（3）221113N I N I F F -==不变（4）由于31F F =，而31m m R R <<，图所以31φφ>>，31B B >>，31H H >>。
《电机与变压器》第五章测试题

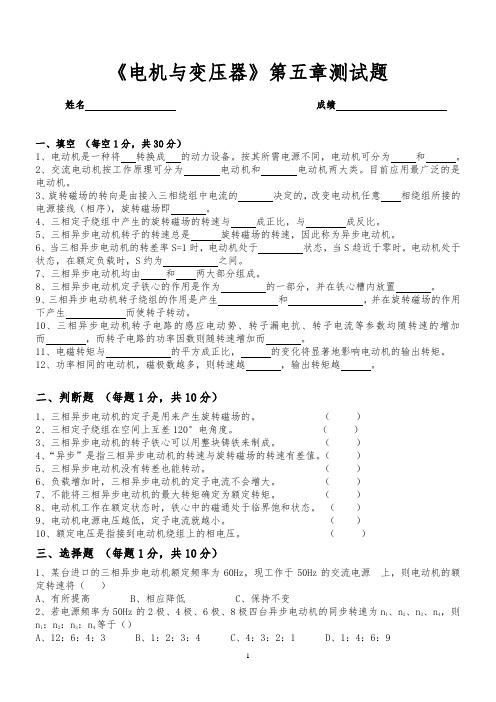

《电机与变压器》第五章测试题姓名成绩一、填空（每空1分，共30分）1、电动机是一种将转换成的动力设备。
按其所需电源不同，电动机可分为和。
2、交流电动机按工作原理可分为电动机和电动机两大类。
目前应用最广泛的是电动机。
3、旋转磁场的转向是由接入三相绕组中电流的决定的，改变电动机任意相绕组所接的电源接线（相序），旋转磁场即。
4、三相定子绕组中产生的旋转磁场的转速与成正比，与成反比。
5、三相异步电动机转子的转速总是旋转磁场的转速，因此称为异步电动机。
6、当三相异步电动机的转差率S=1时，电动机处于状态，当S趋近于零时，电动机处于状态，在额定负载时，S约为之间。
7、三相异步电动机均由和两大部分组成。
8、三相异步电动机定子铁心的作用是作为的一部分，并在铁心槽内放置。
9、三相异步电动机转子绕组的作用是产生和，并在旋转磁场的作用下产生而使转子转动。
10、三相异步电动机转子电路的感应电动势、转子漏电抗、转子电流等参数均随转速的增加而，而转子电路的功率因数则随转速增加而。
11、电磁转矩与的平方成正比，的变化将显著地影响电动机的输出转矩。
12、功率相同的电动机，磁极数越多，则转速越，输出转矩越。
二、判断题（每题1分，共10分）1、三相异步电动机的定子是用来产生旋转磁场的。
（）2、三相定子绕组在空间上互差120°电角度。
（）3、三相异步电动机的转子铁心可以用整块铸铁来制成。
（）4、“异步”是指三相异步电动机的转速与旋转磁场的转速有差值。
（）5、三相异步电动机没有转差也能转动。
（）6、负载增加时，三相异步电动机的定子电流不会增大。
（）7、不能将三相异步电动机的最大转矩确定为额定转矩。
（）8、电动机工作在额定状态时，铁心中的磁通处于临界饱和状态。
（）9、电动机电源电压越低，定子电流就越小。
（）10、额定电压是指接到电动机绕组上的相电压。
（）三、选择题（每题1分，共10分）1、某台进口的三相异步电动机额定频率为60Hz，现工作于50Hz的交流电源上，则电动机的额定转速将（）A、有所提高B、相应降低C、保持不变2、若电源频率为50Hz的2极、4极、6极、8极四台异步电动机的同步转速为n1、n2、n3、n4，则n 1：n2：n3：n4等于（）A、12：6：4：3B、1：2：3：4C、4：3：2：1D、1：4：6：93、三相异步电动机的定子铁心及转子铁心均采用硅钢片叠压而成，其原因是()A、减少铁心中的能量损耗B、允许电流流过C、价格低廉制造方便4、三相笼型异步电动机的转子铁心一般都采用斜槽结构，其原因是（）A、改善电动机的启动及运行性能B、增加转子导体的有效长度C、简化制造工艺5、某三相异步电动机的铭牌参数如下：UN ＝380V，IN＝15A，PN＝7.5kW，nN＝960r/min，fN＝50Hz。
电机学第五版课后答案_(汤蕴璆)之欧阳理创编
第一章 磁路 电机学1-11-2 磁路的磁阻如何计算？磁阻的单位是什么？ 答：磁路的磁阻与磁路的几何形状（长度、面积）和1-3 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式VfB C p nm h h =。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的体积及磁化强度有关；涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的损耗。
经验公式G B f C p m Fe h 23.1≈。
与材料的铁心损耗系数、频率、磁通及铁心重量有关。
1-4 图示铁心线圈，已知线圈的匝数N=1000，铁心厚度为0.025m （铁心由0.35mm 的DR320硅钢片叠成）， 叠片系数（即截面中铁的面积与总面积之比）为0.93，不计漏磁，试计算：(1) 中间心柱的磁通为4105.7-⨯Wb ，不计铁心的磁位降时所需的直流励磁电流；(2) 考虑铁心磁位降时，产生同样的磁通量时所需的励磁电流。
解： 磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况: 铁心、气隙截面2422109.293.01025.1025.0m m A A --⨯=⨯⨯⨯==δ(考虑边缘效应时，通长在气隙截面边长上加一个气隙的长度；气隙截面可以不乘系数) 气隙长度m l 41052-⨯==δδ铁心长度铁心、气隙中的磁感应强度(1) 不计铁心中的磁位降：磁势A A l H F F I500105100.146=⨯⋅⨯=⋅==-δδδ(2) 考虑铁心中的磁位降：铁心磁位降A A l H F Fe 15.871045.127002=⨯⨯=⋅=- 1-5 图示铁心线圈，线圈A 为100匝，通入电流1.5A ，线圈B 为50匝，通入电流1A ，铁心截面积均匀，求PQ 两点间的磁位降。
解：由题意可知，材料的磁阻与长度成正比，设PQ1-6 图示铸钢铁心，尺寸为左边线圈通入电流产生磁动势1500A 。
《电机学》课件 第五章异步电机3
5. 今有一台8极同步电机与一台4极绕线式感应电机同轴联接， 两台电机定子都接在50Hz的电源上。绕线式感应电机的转子引出 三相接线作为电源输出。求输出的电流频率是多少？
6. 在直流电机中铁耗是什么供给？感应电动机中铁耗又由什么 供给？为什么？
7.一台三相感应电动机，P=17kW, V=380V，定子绕组三角形接法， 4极，I=19A，f=50Hz，额定运行时有 定子铜耗=700W，转子铜耗 =500W，铁耗=450W,机械损耗=15W, 附加损耗=200W, 计算该机 在额定状态下的电磁转矩。
2、1 定子绕组串电抗起动
UX 1 U N a
2 k
I st UX 1 I stN U N a
2
Tst UX 2 1 ( ) 2 TstN U N a
2 k 2
R ( Xk X ) a R Xk
2、2 用Y-Δ起动器起动
UX 1 U N 3
I st 1 I stN 3
5.10 电磁转矩的三种表达式
1、物理表达式
pm1 N 1 k N1 ) ' ' Tem ( ) m I 2 cos 2 C M m I 2 cos 2 2
2、参数表达式
Tem
' R2 2 m1 pU 1 s ' R2 2 2 f 1 [( R1 ) ( X 1 X '2 ) 2 ] s
Tem
Pmec
2 n 2 (1 s )n1 ( 1 s ) 1 60 60
P2 T2
Tem T2 T0
pmec pad T0
Pmec Pmec Pem Tem ( 1 s ) 1 1
国开电大《电机拖动应用技术》形考任务第5章练一练答案
题目1.三相异步电动机能耗制动时，当直流励磁一定时，电动机产生的最大转矩____。
A. 增大B. 减小C. 不变答案：不变"题目2.异步电动机变频调速包括恒转矩变频调速和____调速。
A. 恒电压B. 恒功率C. 恒转矩答案：恒功率"题目3.三相异步电动机同步转速点具有的特点是_____。
A. ??B. ??C. ??答案："题目4.绕线转子三相异步电动机能耗制动时，为了提高高速时的制动转矩，就必须_____转子回路的电阻。
A. 增大B. 减小C. 不变答案：增大"题目5.三相绕线异步电动机的反接制动下放重物需要具备两个条件，一个是有位能负载的反拖，另外一个条件是在转子回路中串入足够大的_____。
A. 电阻B. 电抗C. 频敏电阻5答案：电阻"题目6.电力拖动系统可以将电动机的转速运行在理想空载转速上。
A. 对B. 错"答案：对"题目7.三相异步电动机起动时，不但具有较大的起动电流，而且还有较大的起动转矩。
A. 对B. 错"答案：错"题目8.三相异步电动机在进入回馈制动时，电动机转子的转速低于同步转速。
A. 对B. 错"答案：错"题目9.三相异步电动机降低电源电压的人为机械特性是电动机的电磁转矩将与Ｕ1的平方成比例地下降，但ｓｍ不变。
A. 对B. 错"答案：对"题目10.绕线式转子三相异步电动机在转子中串电阻调速属于恒转矩调速。
A. 对B. 错"答案：对"题目11.试述三相异步电机的串极调速原理答案：对于绕线式感应电动机，其转子回路的转差频率交流电流由半导体整流器整流为直流，在经逆变器把直流变为工频交流，把能量送回到交流电网中去。
串加一与转子感生电动势频率完全相等的电势，改变转子速度的调速。
此时整流器和逆变器两者组成了一个与转子串级的变频装置。
控制逆变器的逆边角，就可以改变逆变器直流侧的电压，从而达到调速的目的。
电机学习题集+答案
电 机 学 习 题 集备注：作业时抄写题目，题与题之间空一行。
绪论和第一章：磁路1-1：简述右手螺旋法则，左手定则和右手定则，以及电磁感应定律。
1-2：简述什么是磁路、磁动势、磁路的基尔霍夫第二定律。
假定作用在某段磁路上的磁动势为HL ，该段磁路磁阻为Rm ，则通过该段磁路的磁通量是多少？1-3：电机中为什么要使用铁磁材料，直流磁路和交流磁路有什么区别？1-4：有一闭合磁路，由铁心和气隙组成。
铁心截面积24109m S -⨯=，磁路平均长度m l 3.0=，铁心磁导率05000μμ=Fe ；气隙长度m 0005.0=δ，气隙截面积按1.1S 计算。
套装在铁心上的励磁绕组500匝，问电流0.5A 时，磁路中磁通为多少？作用在铁心磁路和气隙上的磁动势分别为多少？70104-⨯=πμH/m 。
第二章：变压器2-1：简述变压器的组成。
变压器的最基本组成是什么？2-2：什么是变压器的额定容量、额定电压和额定电流？2-3：什么是变压器的主磁通？什么是变压器的漏磁通？主磁通的大小主要取决于哪些因素？2-4：单相变压器计算1）一台单相变压器，S N =20000kVA,U 1N /U 2N =127kV/11kV ，50Hz ，高压侧开路，在低压侧施加额定电压并进行测量，测得电流45.5A ，损耗47kW ，不计环境温度影响，计算变压器归算到高压侧的激磁阻抗参数(实际值)。
(k=11.5455,Rm=3026Ω,Xm=32083Ω)2）上述变压器，低压侧短路，在高压侧施加一电压使电流达到额定电流，进行测量，测得电压9.24kV ，损耗129kW ，不计环境温度影响，计算变压器归算到高压侧的短路阻抗参数(实际值)。
(I1N=157.48A,Rk= 5.202Ω,Xk=58.44Ω)3）上述变压器，利用简化等效电路计算该变压器满负荷时的负载阻抗大小，额定功率因数cos φ=0.8（按负载电流滞后电源电压计算）。
(Z 总=645.08Ω+j483.81Ω，Z L =639.8Ω+j425.4Ω)2-5：什么是时钟表示法，组号表达了变压器的什么性能？说明联结组别Yd11的含义。
电机学习题集
电机学简易习题集姜宏伟陈玉国中原工学院电子信息学院绪论1．电机是一种机电能量转换或信号准换的电磁机械装置。
2.就能量转换的功能来看，电机可分为两大类，发电机把其他形式能转化为电能，电动机把电能转化为机械能。
第1章：磁路1．磁通所流过的路径称为磁路。
2．沿任何一条闭合回线，磁场强度H 的线积分值恰好等于该闭合回线所包围的总电流值。
3．F=Ni为作用在铁心磁路上的安匝数，称为磁路的磁动势。
4．简述磁路的欧姆定律，和磁路的基尔霍夫第二定律的内容。
5．铁磁材料在外磁场中呈现很强的磁性，此现象称为铁磁物质的磁化。
6．什么是铁磁材料的起始磁化曲线？7．铁磁材料所具有的这种磁通密度的变化滞后于磁场强度H变化的现象，叫做剩磁。
8．铁心损耗包括哪两部分，铁心损耗的大小和哪些因素有关？与绕组电流的频率、铁芯的重量以及磁场密度的平均值有关。
9．什么是电路的叠加原理？当电阻变化时，能否使用叠加原理？为什么？电路叠加定理是指电路中某条支路的电压或电流等于各个电源单独工作时的和；若电阻线性变换是，可以使用叠加定理。
第2章：变压器1．变压器中最主要的部件是和。
2．变压器绕组是变压器电路部分，输入电能的绕组称为，输出电能的绕组称为。
3．什么是变压器的额定容量和额定电压？4．一台单相变压器，额定容量500kV A，额定电压10kV/400V，则电压400V为：①变压器一次加额定电压，空载时的二次电压；②变压器额定运行时的二次电压；③变压器短路实验时（二次通额定电流），变压器一次侧施加电压。
5．一台单相变压器，额定容量100kV A，电压为10kV/0.4kV，该变压器一次额定电流和二次的额定电流。
6．一台单相变压器，电压为220/110V，一次绕组200匝，该变压器的变比，二次绕组匝数。
7．什么是变压器的主磁通和漏磁通，对一台制作好的变压器，主磁通的大小主要取决于什么因素。
8．变压器负载运行时，用以建立主磁通的磁动势为一次和二次绕组的。
电机学第五版课后答案_(汤蕴璆)之欧阳语创编
第一章 磁路 电机学1-11-2 磁路的磁阻如何计算？磁阻的单位是什么？答：磁路的磁阻与磁路的几何形状（长度、面积）和材1-3 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式VfB C p nm h h =。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的体积及磁化强度有关；涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的损耗。
经验公式G B f C p m Fe h 23.1≈。
与材料的铁心损耗系数、频率、磁通及铁心重量有关。
1-4 图示铁心线圈，已知线圈的匝数N=1000，铁心厚度为0.025m （铁心由0.35mm 的DR320硅钢片叠成）， 叠片系数（即截面中铁的面积与总面积之比）为0.93，不计漏磁，试计算：(1) 中间心柱的磁通为4105.7-⨯Wb ，不计铁心的磁位降时所需的直流励磁电流；(2) 考虑铁心磁位降时，产生同样的磁通量时所需的励磁电流。
解： 磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况: 铁心、气隙截面2422109.293.01025.1025.0m m A A --⨯=⨯⨯⨯==δ(考虑边缘效应时，通长在气隙截面边长上加一个气隙的长度；气隙截面可以不乘系数) 气隙长度m l 41052-⨯==δδ铁心长度铁心、气隙中的磁感应强度(1) 不计铁心中的磁位降：铁心磁位降A A l H F Fe 15.871045.127002=⨯⨯=⋅=-1-5 图示铁心线圈，线圈A 为100匝，通入电流1.5A ，线圈B 为50匝，通入电流1A ，铁心截面积均匀，求PQ 两点间的磁位降。
解：由题意可知，材料的磁阻与长度成正比，设PQ 段左边线圈通入电流产生磁动势1500A 。
试求下列三种情况下右边线圈应加的磁动势值： (1) 气隙磁通为41065.1-⨯Wb 时； (2) 气隙磁通为零时；(3) 右边心柱中的磁通为零时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章
5-3 三相感应电机的转速变化时，转子所生磁动势在空间的转速是否改变?为什
么?
答：不变。设气隙磁场旋转速度为1n，转子的转速为n，转差率为11nnns，则转子感
应电动势和电流的频率为12sff，由此电流产生的磁动势相对于转子的速度为
1
12
6060snPfsPf
n
，则相对于定子的转速为1nnn，与转子转速无关。
即转速变化时，转子产生的磁动势在空间的转速不变。
5-6 感应电动机等效电路中的'21Rss代表什么？能否不用电阻而用一个电抗去
代替?为什么?
答：'21Rss代表与转子所产生的机械功率对应的等效电阻，消耗在该电阻上的功率代表
总的机械功率。它不能由电抗代替，因为电抗上损耗的是滞后的无功功率，不能代替
转换成机械功率的有功功率。
5-11 试写出感应电动机电磁转矩的三种表达形式:(1)用电磁功率表达；(2)用总机
械功率表达；(3)用主磁通，转子电流和转子的内功率因数表达。
答：（1）用电磁功率表达1ememPT
（2）用总机械功率表达PTem
（3）用主磁通，转子电流和转子的内功率因数表达221cosICTTem
5-13 有一台Y联结，380V，50Hz，额定转速为1444r/min的三相绕线型感应电
动机，其参数为1R=0.4，'2R=0.4，1X='2X=1，mX=40，mR略
去不计，定，转子的电压比为4。试求：(1)额定负载时的转差率；(2)额定负
载时的定，转子电流；(3)额定负载时转
子的频率和每相电动势值。
解：（1）额定转差率
0373.0150014441500sNsNnnns
（2）T形等效电路图如右
设vUUN039.219031，则
AAjjjjxxjsRjxsRjxjxRUImm20.2411.20410373.04.0)10373.04.0(4014.0039.219)()('2'2'2'21111
46.17098.18410373.04.04020.2411.20)('2'21'2
Aj
jxxjsRjx
II
m
m
(3)
所以AAIkIi7698.184'22
（3）HzHzfsfN865.1500373.012
VjsRIE35.2041'2'2'2
VkEEe09.51'22
5-14 有一台三相四级的笼型感应电动机，额定转差率02008.0Ns，电动机的容
量NP=17kW，NU1=380V(D联结)，参数为1R=0.715，1X=1.74，
'
2
R
=0.416，'2X=3.03，mR=6.2，mX=75，电动机的机械损耗
P=139W，额定负载时的杂散损耗
P
=320W。试求额定负载时的定子电流，
定子功率因素，电磁转矩，输出转矩和效率。
解：等效电路如题5-13，设VUU0380011则
)()())(('2'2'2'21111xxjsRRjxsRjxRjxRUImmmm
AAjjjj35.2657.18)03.375()0200.0416.02.6()03.30200.0416.0)(752.6(74.1715.00380
所以定子电流AI57.181 定子功率因数896.0)35.26cos(cos1
AjjjxsRjxRjxsRIImmm72.4)03.375()0200.0416.02.6()03.30200.0416.0(57.18))(('2'2'2'21
AjjxxjsRRjxRIImmmm94.16)03.375()0200.0416.02.6()752.6(57.18)()()('2'21'2
电磁功率WWsRIPe19.1783502008.0416.064.19332'22'2
电磁转矩mNmNPTsee54.113601500219.17835
输出功率WsppPsPe06.17018)32013919.17835)1(()1(2
输出转矩mNmNsPT5.1106015002)1(06.1701822
输入功率1212'22'21333RIRIsRIPmm
WW26.18989)715.057.1832.672.4319.17835(22
效率%6.89%10012pp
5-25 试述极对数比为2:1的双速感应电动机的变极原理。(略)
5-26 有一台三相四极的绕线型感应电动机额定转速min1485rnN，转子每相
电阻012.02R。设负载转矩保持为额定值不变，今欲把转速从1485r/min
下调到1050r/min，问转子每相应串入多大的调速电阻？
解：额定转差率01.015001485150011nnnsNN
调速后的转差率3.015001050150011nnns
设串入调速电阻为R，调速前后负载转矩不变
所以满足sRRsRN22，
得348.0012.0)101.03.0()1(2RssRN
补充题：三相感应电动机，NU1=380V(D联结)，NP=7.5kW，min960rnN额
定负载时824.0cosN，Wpcu4741，WpFe231，Wp45，
Wp5.37
求：额定情况下的Ns，2f，2cup，和1I（线值）。
解：额定转差率04.01000960100011nnnsNN
转子侧频率HzHzfsfN25004.012
总机械功率WWppPPN5.7582)5.37457500(
所以电磁功率WWPsPNem44.78985.758204.01111
转子铜耗WWPspemNcu31644.789804.02
输入功率WWppPPFecuem44.8603)23147444.7898(11
效率%2.87%10044.86037500%10012PP
定子电流AAUPIN86.15824.0380344.8603cos3111
