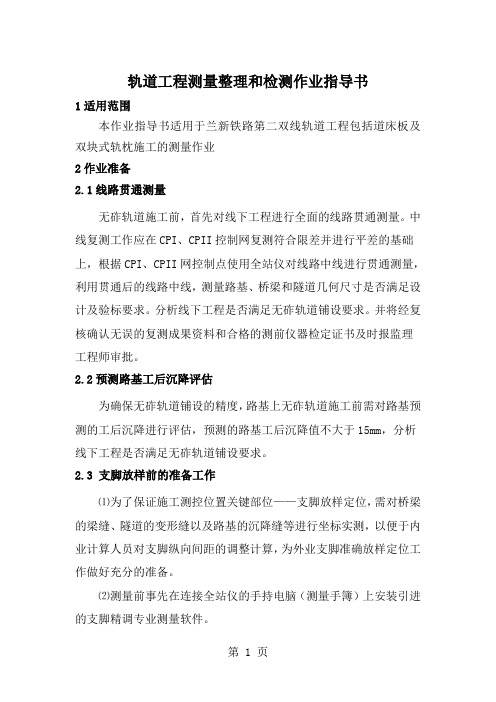

8轨道工程测量整理和检测作业指导书-19页文档资料

8轨道工程测量整理和检测作业指导书-19页文档资料

轨道工程测量整理和检测作业指导书1适用范围本作业指导书适用于兰新铁路第二双线轨道工程包括道床板及双块式轨枕施工的测量作业2作业准备2.1线路贯通测量无砟轨道施工前,首先对线下工程进行全面的线路贯通测量。

中线复测工作应在CPI、CPII控制网复测符合限差并进行平差的基础上,根据CPI、CPII网控制点使用全站仪对线路中线进行贯通测量,利用贯通后的线路中线,测量路基、桥梁和隧道几何尺寸是否满足设计及验标要求。

分析线下工程是否满足无砟轨道铺设要求。

并将经复核确认无误的复测成果资料和合格的测前仪器检定证书及时报监理工程师审批。

2.2预测路基工后沉降评估为确保无砟轨道铺设的精度,路基上无砟轨道施工前需对路基预测的工后沉降进行评估,预测的路基工后沉降值不大于15mm,分析线下工程是否满足无砟轨道铺设要求。

2.3 支脚放样前的准备工作⑴为了保证施工测控位置关键部位——支脚放样定位,需对桥梁的梁缝、隧道的变形缝以及路基的沉降缝等进行坐标实测,以便于内业计算人员对支脚纵向间距的调整计算,为外业支脚准确放样定位工作做好充分的准备。

⑵测量前事先在连接全站仪的手持电脑(测量手簿)上安装引进的支脚精调专业测量软件。

⑶配备一定数量的支脚放样辅助工用具(如射钉枪、钢钉、冲击电锤、记号笔、专用钻孔模具等)。

2.4 测量软件数据库建立⑴建立坐标系,选择施工段所采用的平面坐标系统、高程控制系统。

⑵输入设计院提供的各CPI和CPII点坐标以及各高程控制点标高。

⑶建立平面曲线、线路轴线数据库,输入各曲线交点ZH、HY、YH、HZ点里程以及各曲线长度。

计算出曲线第一方位角及HZ点坐标。

⑷建立线路坡度数据库,输入各变坡点的里程及高程。

⑸建立线路超高数据库,输入曲线上ZH、HY、YH、HZ点的里程并输入各超高段的超高值。

⑹对施工段内线路的断链需分别建立数据库。

3技术要求无碴轨道测量作业应符合下列规范和文件规定:⑴《客运专线无碴轨道铁路工程测量暂行规定》(铁建设【2019】189号)⑵客运专线铁路轨道工程施工技术指南》(TZ211-2019)⑶《客运专线无砟轨道铁路工程施工质量验收暂行标准》(铁建设【2019】85号)⑷《客运专线铁路无砟轨道铺设条件评估技术指南》(铁建设【2019】158号)⑸《新建时速300~350公里客运专线铁路设计暂行规定(上、下)》(铁建设【2019】47号)4施工程序与工艺流程工艺流程图见图4.1。

重庆单轨交通高架轨道梁桥设计方案

重庆单轨交通高架轨道梁桥设计方案

重庆单轨交通高架轨道梁桥设计方案跨座式单轨交通具有噪音低、爬坡能力强、转弯半径小、迅速便捷、占地少、造价低、利于环境保护等长处,是现代化都市迅速轨道立体交通旳一种新形式。

但跨座式轻轨也有缺陷,能耗大、运能小, 且无法与常规旳地铁、轻轨接轨。

应用跨座式单轨铁路最多旳国家是日本。

1964 年,日本东京修建了从市中心到羽田机场旳跨座式单轨铁路,全线实现计算机集中高度控制。

该线成为旅客出入羽田机场旳重要通道。

后来,日本又建了大阪线、北九州线等跨座式单轨铁路。

此外,法国、美国、澳大利亚和英国也都修建了自己旳跨座式单轨铁路。

本文简介旳是我国第一条跨座式单轨交通重庆轻轨。

..1.工程简介.重庆是山城,为丘陵地理特点,故选择噪声低、爬坡能力强、转变半径小旳跨座式单轨交通系统.这在我国尚属初次。

重庆市轻轨工程东起重庆市区商业中心较场口,西至大渡口区钢铁基地新山村,路过临江门、大溪沟、牛角沱、李子坝、大坪、杨家坪等地段,全线长17.5.k.,共设1.座车站。

全线分两期建设实行,其中一期工程由较场口至大堰村长13.9.k.,1.座车站,.座变电站,.座牵引变电站,一座车场,一座控制中心,初期配车8.辆,建设工期为.年半。

全线建成后可到达高峰小时运送.万人次旳客运能力,初期年客运量1..亿人次,远期年客运量.亿人次。

线路分左右线双向行驶。

高架轨道梁桥贯穿全线,高架桥占83..%。

工程总投资4.亿元左右,每公里造价约为2..亿元。

于202.年动工建设,计划202.年.月建成通车。

2、重要技术原则.由于我国目前尚没有跨座式单轨旳设计规范和原则,针对重庆轻轨工程,借鉴日本规范《单轨构造设计指南》,并参照我国公路、铁路桥规、《地下铁道设计规范》,结合重庆轻轨工程旳详细特点,重庆市轨道交通总企业专门制定了详细详细旳设计技术规定和技术原则。

(1.线路性质:都市迅速轨道交通线,正线数目为双线。

(2.行车速度:列车最高运行速度8.km..,曲线段根据曲线半径限速行驶。

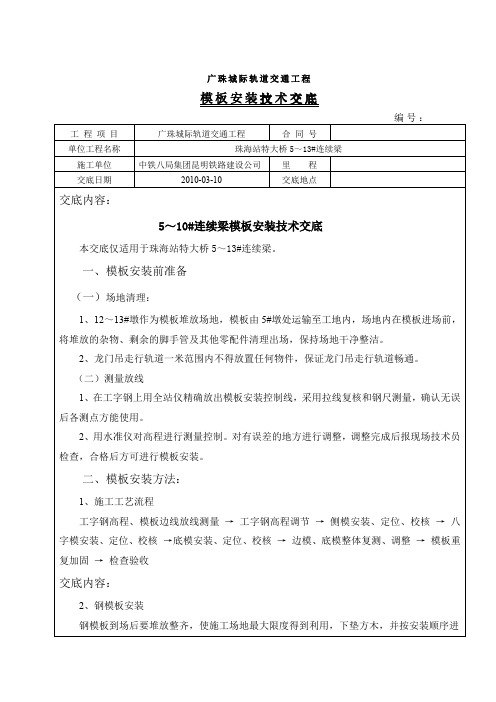

[中铁八局]特大桥连续梁钢模板安装技术交底

[中铁八局]特大桥连续梁钢模板安装技术交底
交底内容:
2、钢模板安装
钢模板到场后要堆放整齐,使施工场地最大限度得到利用,下垫方木,并按安装顺序进行堆放;现场使用的钢模板及配件应按规格的数量逐项清点和检查,不得有乱丢乱放现象出现,配件有损伤的不经修复也不得进行使用;安装模板前必须对各工字钢稳固情况进行检查,防止钢模板发生倾覆;钢模板吊装前,将钢模板与各支撑构方在地面进行组装。
横向安放方木,再纵向安放5分板,然后将5分板的顶面用木刨刨平,最后铺上竹胶板。检查竹胶板与5分板之间是否有空隙,在有空隙的地方用楔形木块,塞与竹胶板与5分板之间,使底模不会出现上下松动的情况。底模安装横桥向要水平,顺桥向根据线形变化要求线形圆顺,不得有局部突起。底模安装完成后,现场技术人员对其检查验收,合格后方可进行下一道工序。
模板安装10m左右后,技术人员复核模板平面位置、线形及高程,确认无误后,再继续安装其他模板。全部钢模板安装完毕后,技术人员再次检查模板的平面位置、线形、高程、节点联系、及纵横向稳定性,合格后方可进行下一道工序。
模板安装时还应注意通气孔位置的对称。
3、底模安装:
钢模板安装一定长度后,可进行底模安装。将支架顶托按支架搭设要求调节到所定高程,
⑵、能看懂一般的结构施工图,能按现场平面布置和工艺要求指挥起吊、就位构件、材料和设备等。
⑶、掌握常用材料的重量和调运就位方法及构件重心位置,并能计算非标准构件和材料的重量;
⑷、能正确使用吊具、索具,熟悉各种规格的钢丝绳。
⑸、有防止构件装卸、运输、堆放过程中变形的知识。
⑹、掌握龙门吊最大起重量和各种高度的起重量,熟知吊装、起重有关知识。
2、用水准仪对高程进行测量控制。对有误差的地方进行调整,调整完成后报现场技术员检查,合格后方可进行模板安装。
二、模板安装方法:

8米标准跨径桥梁工程课程设计

8米标准跨径桥梁工程课程设计

8米标准跨径桥梁工程课程设计近年来,随着城市化进程的不断加快,桥梁工程在城市交通中的重要性日益凸显。

而在桥梁工程中,根据跨径的不同,可以分为不同类型的桥梁,其中8米标准跨径桥梁是常见的一种。

8米标准跨径桥梁工程是一门结合理论与实践的课程设计,旨在培养学生对桥梁工程的设计、施工和维护的综合能力。

在这门课程设计中,学生需要通过学习相关理论知识,了解桥梁工程的基本原理和设计方法,并结合实际案例进行分析和研究。

同时,学生还需要通过实践操作,亲自参与桥梁的设计、施工和检测,提高自己的实际操作能力。

在8米标准跨径桥梁工程课程设计中,学生需要完成以下几个主要任务:1. 桥梁设计:学生需要根据给定的条件和要求,完成8米标准跨径桥梁的设计工作。

这包括桥梁的结构形式、材料选择、荷载计算等方面的内容。

学生需要运用所学的理论知识,合理选择桥梁的设计参数,并保证桥梁的安全性和可靠性。

2. 桥梁施工:学生需要了解桥梁施工的基本原理和方法,并根据设计图纸,进行桥梁的实际施工操作。

这涉及到桥梁施工的各个环节,如基础施工、支撑结构的搭建、梁体的制作和安装等。

通过实际操作,学生可以更好地理解桥梁工程的施工过程,提高实际操作能力。

3. 桥梁检测与维护:学生需要学习桥梁的检测和维护方法,了解桥梁的结构性能和使用状况。

通过实际检测和分析,学生可以判断桥梁的安全状况,提出相应的维修和加固方案,保障桥梁的正常使用。

通过8米标准跨径桥梁工程课程设计的学习,学生可以掌握桥梁工程的基本知识和技能,培养工程实践能力和团队合作精神。

同时,也可以增强学生对城市交通建设重要性的认识,提高其对建设工程的责任感和使命感。

总之,8米标准跨径桥梁工程课程设计是一门理论与实践相结合的课程,通过设计、施工和检测等环节,培养学生的综合能力和工程实践技能。

这门课程的学习对于培养合格的桥梁工程师和工程管理人才具有重要意义。

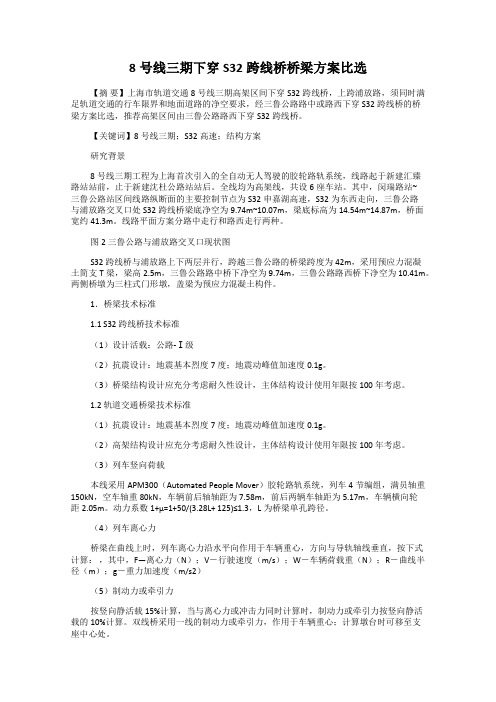

8号线三期下穿S32跨线桥桥梁方案比选

8号线三期下穿S32跨线桥桥梁方案比选

8号线三期下穿S32跨线桥桥梁方案比选【摘要】上海市轨道交通8号线三期高架区间下穿S32跨线桥,上跨浦放路,须同时满足轨道交通的行车限界和地面道路的净空要求,经三鲁公路路中或路西下穿S32跨线桥的桥梁方案比选,推荐高架区间由三鲁公路路西下穿S32跨线桥。

【关键词】8号线三期;S32高速;结构方案研究背景8号线三期工程为上海首次引入的全自动无人驾驶的胶轮路轨系统,线路起于新建汇臻路站站前,止于新建沈杜公路站站后。

全线均为高架线,共设6座车站。

其中,闵瑞路站~三鲁公路站区间线路纵断面的主要控制节点为S32申嘉湖高速,S32为东西走向,三鲁公路与浦放路交叉口处S32跨线桥梁底净空为9.74m~10.07m,梁底标高为14.54m~14.87m,桥面宽约41.3m。

线路平面方案分路中走行和路西走行两种。

图2 三鲁公路与浦放路交叉口现状图S32跨线桥与浦放路上下两层并行,跨越三鲁公路的桥梁跨度为42m,采用预应力混凝土简支T梁,梁高2.5m,三鲁公路路中桥下净空为9.74m,三鲁公路路西桥下净空为10.41m。

两侧桥墩为三柱式门形墩,盖梁为预应力混凝土构件。

1.桥梁技术标准1.1 S32跨线桥技术标准(1)设计活载:公路-Ⅰ级(2)抗震设计:地震基本烈度7度;地震动峰值加速度0.1g。

(3)桥梁结构设计应充分考虑耐久性设计,主体结构设计使用年限按100年考虑。

1.2 轨道交通桥梁技术标准(1)抗震设计:地震基本烈度7度;地震动峰值加速度0.1g。

(2)高架结构设计应充分考虑耐久性设计,主体结构设计使用年限按100年考虑。

(3)列车竖向荷载本线采用APM300(Automated People Mover)胶轮路轨系统,列车4节编组,满员轴重150kN,空车轴重80kN,车辆前后轴轴距为7.58m,前后两辆车轴距为5.17m,车辆横向轮距2.05m。

动力系数1+μ=1+50/(3.28L+ 125)≤1.3,L为桥梁单孔跨径。

形连续梁桥0#3#墩台8棵桩基施工技术方案钻孔

K11+843 (右幅) 3×20m T形连续梁桥0#-3#墩台8棵桩基施工技术方案一、工程概况K11+843 (右幅) 3×20m T形连续梁桥位于瑞丽至腾冲高速公路瑞丽至陇川段4合同段。

孔跨布置为:右幅3孔20米T形连续梁。

右幅采用3孔一联,共一联的结构连续;在0号桥台及3号桥台处设80型伸缩缝各一道。

本桥墩均为钢筋混凝土圆形双柱墩,右幅桩基有8棵,桩直径为1.5米。

钻孔灌注桩穿过的地层主要有粉质粘土、粉砂质泥岩等。

二、施工安排该桥右幅桩基计划于2014年4 月20日开工,计划于2014年5 月30日完工,共计需要40 天完。

1、该桥桩基所采用材料全部经过试验,由试验监理工程师批准使用后,再组织进场。

2、该桥桩基施工,我公司组织施工经验丰富的施工队进行施工。

主要施工机械为冲击钻钻机2台,发电机1台,钢筋切割机1台,焊机1台,钢筋弯曲机1台,混凝土泵车2台,混凝土在拌合站集中拌合。

3、施工人员安排见表三、施工准备1、场地、道路的准备首先做好场地规划布置,场地为旱地时,清除杂物,换除软土,整平压实;场地为陡坡时,可用枕木、型钢等搭设工作平台;场地为浅水时,宜采用筑岛施工,筑岛面积根据钻孔方法、设备大小等要求确定。

对材料堆放场地进行硬化处理。

搭设钻架平台,安放钻架及钻机,挖掘泥浆沉淀池以及排浆、排污沟渠,修通便道等各种配套工作。

检查钻架的牢固情况及高度能否满足钻孔过程中钻具提升和灌注水下砼的要求。

采用红外测距仪精确地放出孔位,再用钢尺校核,以保证位置准确无误。

并对全体施工人员进行技术交底,制定各工作岗位的岗位职责。

2、护筒的制作和埋设为固定桩位、导向钻头、隔离地面水、保护孔口地面及提高孔内水位增加对孔壁的静压力以防坍塌。

在钻孔前应埋设护筒,护筒要坚实,有一定刚度,接头严密,不漏水。

为施工方便,一般采用钢板卷制护筒。

钢板的厚度与护筒的直径视设计桩径的大小而定,护筒的埋深要视不同的地层而定。

乌龙江特大桥栈桥施工方案8m宽118最终

乌龙江特大桥栈桥施工方案8m宽118最终1、编制依据及原则1.1编制依据(1)《福州至平潭铁路新建工程施工图乌龙江特大桥》;(2)《公路桥涵设计通用规范》JTG D60-2004;(3)《钢结构设计手册》(第二版);(4)《钢结构设计规范》GB50017-2003;(5)《装配式公路钢桥多用途使用手册》,2004 年1月,人民交通出版社;(6)《公路桥涵施工技术规范》(JTGTF50-2011);1.2编制原则(1)针对乌龙江的实际情形,充分考虑栈桥施工的工程特点和施工环境,采纳稳妥、可靠、高效的施工技术方案,尽量减少人员、环境对施工带来的阻碍,确保安全、顺利、快速完成。

(2)充分利用近年来我公司类似工程的施工体会,因地制宜地优选施工技术方案。

(3)合理统筹安排,充分利用现有的人力、设备资源,注意环境爱护,提高资源利用率。

2、工程概述2.1工程概况本桥为单线变双线桥,左单线及双线中内心程:DK21+586.60,桥全长875.315m;右单线中内心程YDK21+105.47,桥全长417.585m。

本桥位于福厦铁路乌龙江特大桥(下游50m)和乌龙江公路大桥(上游170m)之间,福泉高速公路乌龙江特大桥(距离1200m)上游。

本桥自乌龙江边上的清凉山西侧动身,跨过G324国道和扩建复线公路、然后到达乌龙江南岸的金牛山。

桥位处邻近的河段顺直,岸边无淤积。

2.1.1 水文情形本桥桥位以上汇水面积59584km2,三百年一遇洪峰流量Q0.33%=37800m3/s,H0.33%=5.4m;百年一遇洪峰流量Q1%=32660m3/s,H1%=5.08m;五十年一遇洪峰流量Q2%=21500m3/s;十年一遇洪峰流量 Q10%=1880 m3/s,H10%=4.52m。

桥位处水位受潮汐阻碍,百年一遇设计水位和设计流速分别是5.37m、2.25m/s。

桥位所在河段为感潮河段,受潮汐阻碍较大,因此当乌龙江发生百年一遇洪水时,其高水位受潮汐顶托阻碍。

桥梁墩柱、盖梁及桥台施工方案.pdf

桥梁墩柱、盖梁及桥台施工方案.pdf目录一、编制依据 (1)二、工程概况 (1)三、施工总体部署 (1)3.1 总体施工方案 (1)3.2 劳动力与机械配置 (2)3.2.1 劳动力配备 (2)3.2.2 机械配置 (2)3.3 主要周转材料需用计划 (2)四、施工工艺及方法 (3)4.1 圆柱墩施工 (3)4.2 桩系梁施工 (9)4.3 盖梁施工 (10)4.4 桥台施工及台背回填 (14)4.5 支座垫石、挡块施工及支座安装 (15)五、质量保证措施 (17)六、安全生产、环境保护 (19)七、文明施工 (22)八、盖梁支撑体系验算 (22)一、编制依据1、中国航天建设集团设计有限公司提供的银川云轨一号线花博园段设计施工图;2、银川云轨一号线花博园段设计施工图施工组织设计;3、《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB10002.3-2005;4、《混凝土结构耐久性设计规范》(GB/T50476-2008);5、《钢结构设计规范》(GB 50017-2003);6、《铁路桥涵工程施工质量验收标准》(TB10415-2003);7、《铁路桥涵施工规范》(TB10203-2002);8、其它相关的施工及验收规范、规程;9、现场实际调查资料。

二、工程概况(1)本工程位于银川市绿博园内,设计时速小于30km/小时。

起点K0+000m与终点K5+672.53m均位于园区南门停车场内,呈环形围绕园区一周,全程5.67公里,车辆段线路长138m。

全程设有车站8座、道岔1座、车辆段1座。

(2)本工程设计墩柱形式分为型钢柱和混凝土柱,总共设计墩柱255根,设计墩柱规格和墩梁形式如下:桩基础形式统计表本工程墩柱均设计为圆柱形墩柱,最高墩柱 8m,墩顶均设计有墩梁;在184#~185#墩柱顶设有箱式桥台一座,桥台尺寸28m×8m×1.2m。

桥台基础为墩柱+钻孔桩基础。

三、施工总体部署3.1 总体施工方案(1)墩柱施工:墩柱钢筋在加工场集中加工、现场绑扎,模板采用大块定型钢模板现场拼装、风缆与脚手架配合固定,搅拌站集中拌制砼,砼罐车运输至现场,吊车、窜筒与料斗配合浇注砼入模,人工振捣,一次浇注,砼浇注2天后拆模,表面涂刷混凝土养护剂养护。

9 高架车站结构2007.5.8

9 高架车站结构9.1 一般规定9.1.1 高架车站结构型式应满足跨座式单轨交通车站的建筑功能和使用要求,应保证结构安全可靠、构造简洁、经济合理,并应具有良好的整体性、可延性和耐久性的要求。

9.1.2 车站结构应分别按施工阶段和使用阶段进行强度、刚度和稳定性计算,并保证有足够的承载力、刚度和稳定性。

9.2 荷载9.2.1 列车荷载按第8章中有关条款取值。

9.2.2 车站站厅、站台、楼梯、天桥的活荷载标准值应采用4.0 kPa,设备用房的活荷载应根据设备的重量、安装运输要求及工作状态等确定,但不得小于4.0 kPa,其他用房的活荷载标准值应按建筑结构荷载规范取值。

9.3 设计原则9.3.1 高架车站结构应充分考虑结构型式对城市景观的影响。

9.3.2 高架车站结构设计,应根据使用功能要求,结合站点周边环境、城市规划、道路交通、地下管线及工程地质、水文地质条件等对结构和基础型式进行综合比选确定。

9.3.3 车站结构应考虑轨道梁、供电、通信、给排水、空调等各系统设备及管线的设置,为接口预留条件,并应考虑防排水、防雷击、防腐蚀等措施。

9.3.4 高架车站抗震设防分类为乙类,结构安全等级为一级。

9.3.5 轨道梁与车站结构完全分开布置形成独立轨道梁桥时,车站的孔跨布置及结构设计宜与区间高架结构相同;车站高架结构设计应按国家现行有关建筑设计规范执行。

9.3.6 轨道梁支承于车站结构或站台梁等车站结构构件支承于轨道梁桥上形成建桥合一结构体系时,轨道梁、支承轨道梁的横梁、支承横梁的墩柱等构件及基础,应按现行《铁路桥涵设计基本规范》进行结构设计。

当轨道梁简支于横梁布置时,内力分析可按平面刚架假定进行;当轨道梁与横梁刚接布置时,内力分析宜按空间刚架假定进行,由活载产生的内力,应根据影响线加载计算。

除上述构件外的其余构件,应按国家现行有关建筑结构设计规范进行结构设计。

9.3.7 站台层结构设计时应考虑桥墩盖梁的竖向位移和相对纵横向水平位移的影响。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3 组合 3 还应考虑恒载+风荷载(无车)的情况; 4 组合 5 中括号内为高架车站的提高系数; 5 曲线上的荷载组合应考虑车辆行驶时轨道超高的影响及曲线停车状态的影响; 6 高架车站考虑地震力时,可不计列车竖向动力作用; 7 对于超静定结构,计算支点位移的影响时,容许应力不提高;但能保证完全恢复时,可 采用 1.15 的提高系数。
产生的附加影响来确定。
8.1.12 预应力混凝土轨道梁的徐变上拱值应严格控制。轨道梁架设后,后期徐变上拱
值不应超过 12mm。
8.1.13 轨道梁、轨道梁桥、组合桥和道岔桥应设置预拱度,预拱度值取恒载与 1/2 静
荷载所产生的挠度之和,并应考虑混凝土收缩及徐变影响。预应力混凝土结构尚需考
虑预加应力的作用。
0.1——摩擦系数。
8.2.12 活载在桥台后破坏棱体上引起的侧向土压力,应将活载换算成当量均布土层厚
度计算。
8.2.13 轨道梁桥风荷载强度应按现行《铁路桥涵设计基本规范》的规定取值。
轨道梁设计应按单线计算轨道梁与列车风荷载。
轨道梁桥下部结构设计,双线轨道梁桥,线路等高时应按照 100%、50%分别计算
离心力率 C,C 值按下式计算:
C=V²/127R
(8.2.8)
式中 V——本线设计最高列车速度(km/h);
R——曲线半径(m)。
32
离心力作用于轨道梁顶面以上车辆重心处。
轨道梁设计时,离心力的作用位置应考虑轨道梁设置超高后的影响。
8.2.9 列车横向摇摆力应按列车设计荷载单轴重的 25%计算,一列车以一个水平集中
31
注:1 曲线上离心力与列车横向荷载取不利者计算; 2 对于钢结构、框架结构等受温度变化影响较大的结构,应计入温度变化的影响;对钢筋
混凝土结构,应计入混凝土干燥收缩的影响;对预应力混凝土结构,应计入预应力、混凝土徐 变及干燥收缩的影响。其计算应符合现行《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》;
8.2.16 当轨道梁桥墩柱有可能承受汽车撞击时,应设防撞保护设施。当无法设置防撞
保护设施时,轨道梁桥墩柱设计必须考虑汽车对墩柱的撞击力。汽车撞击力顺汽车行
驶方向时采用 1000kN,垂直于汽车行驶方向时,采用 500 kN,作用在路面以上 1.20m
高度处。
8.2.17 地震作用应按现行《铁路工程抗震设计规范》的相关规定计算。
8 轨道梁桥
8.1 一般 规 定 8.1.1 本章适用于跨座式单轨交通的轨道梁、轨道梁桥、组合桥及道岔桥的结构设计。
未包括的内容按现行铁路桥涵设计规范执行。 8.1.2 跨座式单轨交通轨道梁既是列车行驶轨道及系统设备的载体,同时又是承受列 车荷载的承重结构。
轨道梁为单线梁,线路的平、纵、竖曲线以及横向超高都直接在梁体上实现。 轨道梁上部截面尺寸直接受列车走行面控制。轨道梁各部位尺寸应满足列车走行 轮、导向轮和稳定轮走行要求,同时应保证通信信号及供电系统环网电缆、接触轨在 梁体上的安装要求。 轨道梁结构应具有足够的竖向、横向和抗扭刚度,并保证结构的整体性和稳定性。 8.1.3 轨道梁桥、组合桥及道岔桥应满足轨道梁安装要求,并应满足信号及供电系统 缆线和低压配电系统及避雷接地的安装要求;道岔桥和道岔平台还应满足道岔平面布 置、道岔及其控制系统的安装要求。 8.1.4 轨道梁应优先采用预应力混凝土结构,一般地段轨道梁桥宜采用等跨简支结构, 并宜采用预制架设的设计、施工方法。 8.1.5 受轨道梁截面宽度尺寸的限制,轨道梁长一般采用 20~30m。如需要采用 30m 以上跨径时,宜采用钢轨道梁或组合桥式结构。 8.1.6 轨道梁桥的桥墩应构造简洁、力求标准化并满足耐久性要求,其建筑形式、结 构体量应充分考虑城市景观的要求。 8.1.7 墩位布置应符合城市规划要求。跨越铁路、道路时,桥下净空应满足铁路、道 路限界要求并预留结构沉降量、铁路抬道量或道路路面翻修高度;跨越排洪河流时, 应根据跨越河床的轨道梁桥长度按现行《铁路桥涵设计基本规范》确定设计洪水频率; 跨越通航河流时,其桥下净空应根据航道等级,满足现行国家标准《内河通航标准》 的要求。 8.1.8 在列车静活载作用下,轨道梁竖向挠度不应超过其跨度的 1/800。根据道岔系 统对道岔桥变形的要求,道岔桥由于挠度产生的梁端竖向折角应不大于 1/1250rad。钢 轨道梁和组合桥梁部的竖向挠度按现行《铁路桥涵设计基本规范》执行。 8.1.9 轨道梁桥的横向自振频率不宜小于 70/L,L 为轨道梁桥的跨度(m)。对于组合 桥,按现行《铁路桥涵设计基本规范》执行。
8.2.11 列车制动力或牵引力在固定支座和活动支座的分配应按下列公式计算:
固定端:P1=T-0.1×R 活动端:P2=0.1×R 式中 P1——作用于支座固顶端的水平荷载;
P2——作用于支座活动端的水平荷载; T——作用于梁跨内的水平荷载;
(8.2.11-1) (8.2.11-2)
R——作用于支座上的荷载反力;
迎风面前后两线的列车与轨道梁风荷载,不等高时均应按照 100%分别计算两线的列车
与轨道梁风荷载。
三线及以上轨道梁桥,线路等高时应按照 100%、50%、25%分别计算前后排列三
条线路上的列车与轨道梁风荷载;线路不等高时应按照 100%、100%、50%分别计算前
后三条线路上的列车与轨道梁风荷载。
高架车站内列车风荷载应按照区间列车风荷载的 50%计算。
荷载取最不利位置,在轨道梁顶面作用于垂直轨道梁轴线方向。
8.2.10 列车制动力或牵引力作用于车辆重心位置,应按列车竖向静活载的 15%计算。
轨道梁设计应按单线计算列车制动力或牵引力。
轨道梁桥下部结构设计时制动力或牵引力应移至支座中心处,双线时应采用二线
的制动力或牵引力;三线或三线以上时按照最不利情况考虑,不作折减。
1+温度影响力+风荷载 1+列车制动力及牵引力
1+车挡的影响 1+船只或汽车的碰撞力 恒载+列车竖向静荷载+人群荷载 轨道梁运输、架设工况组合荷载
恒载+雪荷载 恒载+列车竖向静荷载+列车竖向动力作用+地震力+温度影响力
容许应力提 高系数 1.00 1.15 1.15 1.25
1.25(1.00) 1.70 1.70 1.70 1.25 1.15 1.70
架车站复线加载时,取一线停车、另一线行车状态;
4 影响线加载时,活载图式不可任意截取。
8.2.7 列车竖向动力作用时,列车竖向静活载应乘以动力系数(1+μ),μ值按照下式进
行计算:
μ=20/(50+ L)
(8.2.7)
式中 L——桥梁跨度(m)。
8.2.8 位于曲线上的轨道梁桥应考虑列车产生的离心力,其大小等于列车静活载乘以
的速度及空车状态列车的荷载计算。
8.2.20 轨道梁桥、组合桥和道岔桥应考虑轨道梁支座负反力,设置相应的抗力装置。轨道
梁支座负反力取以下两公式计算的最不利值:
R=R1+R2+R3/1.5+R4 R=R2+R3/1.5+R5 式中 R——支座反力(kN);
(8.2.20-1) (8.2.20-2)
R1——包括列车动力作用的动载所产生的最大负反力(kN); R2——加在使支座产生负反力部位上的静载所产生的支座反力(kN); R3——加在使支座产生正反力部位上的静载所产生的支座反力(kN); R4——风荷载产生的最大负反力(kN); R5——地震产生的最大负反力(kN)。
8.2.4 计算结构自重时,一般材料重度应按现行《铁路桥涵设计基本规范》规定取用;
对于附属设备和附属建筑的自重或材料重度,可按所属专业的现行规范或标准取用。
8.2.5 跨座式单轨交通车辆荷载,列车竖向静荷载和列车计算重心位置应按照超员、
定员和空车三种状态考虑:
1 正线、出入段线、试车线、折返线、故障车停车线应按照超员状态荷载计算;
8.1.14 混凝土强度等级应符合下列规定:
1 轨道梁预应力混凝土强度等级不宜低于 C60、钢筋混凝土强度等级不宜低于
C40;
2 组合桥的梁部结构、道岔桥预应力混凝土、钢筋混凝土强度等级不宜低于 C40;
3 轨道梁桥、组合桥、道岔桥桥墩的钢筋混凝土强度等级不宜低于 C40,轨道梁
桥、组合桥、道岔桥的基础、道岔平台及其基础的钢筋混凝土强度等级不宜低于 C30。
与列车重叠的结构体不再计算风荷载。
8.2.14 温度变化的作用及混凝土收缩的影响,可按现行《铁路桥涵设计基本规范》的
规定执行。
33
设计时采用的基准温度,钢结构应以合拢时温度为准,温度变化范围-10℃~+50
℃,日照部分与背光部分的温差取值为 15℃。
混凝土结构随温度升降宜用当地月平均气温为参照来确定,一般取±20℃。
29
8.1.10 轨道梁桥墩顶的弹性水平位移在列车荷载、横向摇摆力、离心力、风力和温度 力的作用下,应符合下列规定:
顺桥方向: △≤5 L
(8.1.10)
式中 L—桥梁跨度(m);当为不等跨时采用相邻跨中的较小跨度。当 L<25m 时,L 按
25m 计;
△—桥墩顶面处顺桥方向水平位移(mm),包括由于墩身和基础的弹性变形及基底
8.2.2 轨道梁桥设计仅需考虑主力与一个方向(纵向或横向)的附加力组合。
8.2.3 轨道梁桥设计时应根据不同的荷载组合,将材料基本容许应力和地基容许承载
力乘以表 8.2.3 中规定的提高系数。
表 8.2.3 荷载组合及容许应力提高系数表
序号
1 2 3 4 5 6 8 8 9 10 11
荷载组合
恒载+列车竖向静荷载+列车竖向动力作用+列车横向荷载或离心力 1+温度影响力 1+风荷载
8.2 荷 载
8.2.1 跨座式单轨交通轨道梁桥结构设计,应根据结构的特性按表 8.2.1 所列的荷载, 就其可能出现的最不利组合 Nhomakorabea况进行计算。
