BP调节阀说明书
海林自控科技电动调节阀执行器说明书
电动调节阀执行器说明书Electric Valve Actuatorsfa⏹ 三位浮点型，采用AC24V 或AC220V 电源； ⏹ 比例调节型，采用AC24V 或AC220V 电源；▪ DC 0(2)～10V 控制信号▪ DC (0)4～20mA 控制信号（定位器阻抗250Ω） ▪ DC 0(2)～10V 反馈信号▪DC (0)4～20mA 反馈信号（带载能力≤500Ω）⏹ 比例调节型，具有一键自适应阀门零满点功能；⏹ 比例调节型，可以通过拨码开关来设置，现场手动控制或者远程自动控制；⏹ 比例调节型，可以通过拨码开关可以实现，断开控制信号时阀门全开、全闭或保持不动； ⏹ 选配功能：▪ 极限位置无源点； ▪ 2K 或10K 电位器反馈； ▪ 手动设置零点、满点；⏹ 控制精度: 基本误差±3%；死区±3%；⏹ 环境： -10～50℃；1%-90%RH 不结露；无腐蚀性气体；机械振动小于1g ；防护等级 IP54。
型号及规格ETF …10/15系列 ETF …18/30系列额定力：ETF …10 1000N 额定行程：22mm ETF …15 1500N 额定行程：22mm ETF …18 1800N 额定行程：25mm ETF …30 3000N 额定行程：50mm控制方式： 三位浮点型比例调节型执行器装配示意图图1： 首先把阀杆拉出到阀体的最上点；图2： 将执行器上的U 型螺栓取下，再将执行器轴上的卡子松开，把执行器轴和阀杆对顶后，一起向下压，使执行器下部落到阀体安装平面上；图3： 把U 型螺栓穿上去，将两个M8螺母拧紧，螺母拧紧扭矩MAX=16Nm ，再把执行器轴和阀杆进行连接，确认执行器轴和阀杆对顶无间隙，用卡子将执行器轴和阀杆夹上，要注意卡子的正反方向（卡子的缺口应该卡在执行器轴的部位），然后把两个M6x16螺钉拧紧。
使用工具：S=5mm 的内六角扳手图4： 装配完毕后，把执行器支架上的两个指示环（红色、蓝色各一个），并紧到指针位置，这样执行器和调节阀体的装配就完成了。
自力式压力调节阀使用说明书(已配图)
工作温度（℃） ZG1Cr18Ni9Ti阀体
5
四、安装、使用与维护
1、安装 阀在常温下（≤80℃）气体或低粘度液体介质中使用 时，此时与通常的气动薄膜调节阀同为直立安装在水平管 道上，如图三所示
1
2
3
4
5
≥ 6.DN
a、ZZYP-16B型自力式压力调节阀
3
表二
阀前压力kpa 30 50 100 150 200 250 300 350 400 450 500 550 600
阀后压力kpa
15～ 15～ 15～ 15～ 20～ 25～ 30～ 35～ 40～ 45～ 50～ 55～ 60～ 24 40 80 120 160 200 240 280 320 360 400 440 480
一、用途与特点
ZZY型 自 力 式 压 力 调 节 阀 是 不 需 要 任 何 外 加 能 源 ， 利 用被调介质自身能量而实现自动调节的执行器产品。该 产品最大特点，能在无电、无气的场所工作，同时又节约 了能源，压力设定值在运行中可随意调整。采用快开流量
特性，动作灵敏，密封性能好，因而它广泛应用于石油、 化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼 群等各种工业设备中用气体、液体及蒸汽介质减压、稳压
额定行程（mm） 8 10 14 20 25 40 50 60 70
公称压力PN（MPa）
1.6、4.0、6.4
压力调节范围 （kpa）
15～50、40～80、60～100、80～140、120～180、160～220、 200～260、240～300、280～350、330～400、380～450、 430～500、480～560、540～620、600～700、680～800、 780～900、880～1000、600～1500、1000～2500、
V8BF..16 系列蝶阀及执行器产品说明说明书
V8BF..16 系列蝶阀及执行器 蝶阀特点
V8BF..16 系列蝶阀及执行器 型号命名
V8BF..16 系列蝶阀及执行器 订货信息及 KV 值
V8BF..16 系列蝶阀及执行器 阀门尺寸
V8BF..16 系列蝶阀及执行器 执行器尺寸(mm)
10
V8BF..25 系列蝶阀及执行器 蝶阀特点
第三面设计
设计符合国际标准 ISO 5211 连接要求，方便执行器匹配。
自调节密封环
U 型密封环根据压力的变化 自动调节密封，防止外漏。
阀板
阀板有加强筋（DN300 以上）， 增 加 蝶 板 强 度； 尼 龙 涂 层 耐 腐 蚀、耐冲刷、耐高温。
阀座
795.0 1498.0 2573.0
1077.0 1973.0 3381.0
1208.0 2315.0 3925.0
1693.0 3086.0 5348.0
2389.0 4466.0 7561.0
70° 100.0 187.0 214.0 361.0 599.0 873.0 1567.0 2253.0 3238.0 3980.0 5385.0 6331.0 8513.0 11985.0
NOM25A200/ NOM25A200P 327
NOM25A250/ NOM25A250P 327
BCDE
F
G+0.04 +0.01
H
I
J Flange
145 81 NA NA NA 11X11 20 70 4-M8 F07
145 81 NA NA NA 11X11 20 70 4-M8 F07
145 81 NA NA NA 11X11 20 70 4-M8 F07

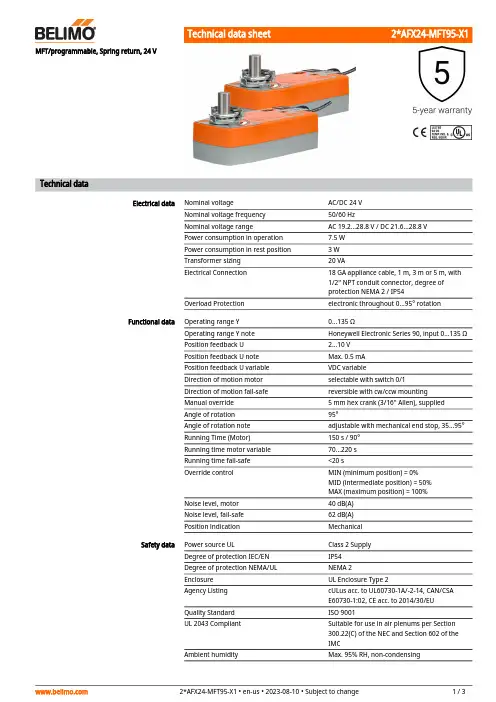

Белимо AFX24-MFT95-X1 电子调节阀说明书
MFT/programmable, Spring return, 24 VTechnical dataElectrical data Nominal voltage AC/DC 24 VNominal voltage frequency50/60 HzNominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 VPower consumption in operation7.5 WPower consumption in rest position 3 WTransformer sizing20 VAElectrical Connection18 GA appliance cable, 1 m, 3 m or 5 m, with1/2" NPT conduit connector, degree ofprotection NEMA 2 / IP54Overload Protection electronic throughout 0...95° rotationFunctional data Operating range Y0...135 ΩOperating range Y note Honeywell Electronic Series 90, input 0...135 ΩPosition feedback U 2...10 VPosition feedback U note Max. 0.5 mAPosition feedback U variable VDC variableDirection of motion motor selectable with switch 0/1Direction of motion fail-safe reversible with cw/ccw mountingManual override 5 mm hex crank (3/16" Allen), suppliedAngle of rotation95°Angle of rotation note adjustable with mechanical end stop, 35...95°Running Time (Motor)150 s / 90°Running time motor variable70...220 sRunning time fail-safe<20 sOverride control MIN (minimum position) = 0%MID (intermediate position) = 50%MAX (maximum position) = 100%Noise level, motor40 dB(A)Noise level, fail-safe62 dB(A)Position indication MechanicalSafety data Power source UL Class 2 SupplyDegree of protection IEC/EN IP54Degree of protection NEMA/UL NEMA 2Enclosure UL Enclosure Type 2Agency Listing cULus acc. to UL60730-1A/-2-14, CAN/CSAE60730-1:02, CE acc. to 2014/30/EUQuality Standard ISO 9001UL 2043 Compliant Suitable for use in air plenums per Section300.22(C) of the NEC and Section 602 of theIMCAmbient humidity Max. 95% RH, non-condensingFootnotesSafety dataAmbient temperature -22...122°F [-30...50°C]Storage temperature -40...176°F [-40...80°C]Servicingmaintenance-free Weight Weight[]MaterialsHousing material Galvanized steel and plastic housing*Variable when configured with MFT options.AccessoriesGatewaysDescriptionType Gateway MP to BACnet MS/TP UK24BAC Gateway MP to Modbus RTU UK24MOD Gateway MP to LonWorksUK24LON Electrical accessoriesDescriptionType Service tool, with ZIP-USB function, for programmable andcommunicative Belimo actuators, VAV controller and HVAC performance devicesZTH USToolsDescriptionTypeConnecting cable 10 ft [3 m], A: RJ11 6/4 ZTH EU, B: 3-pin Weidmüller and supply connectionZK4-GEN Service tool, with ZIP-USB function, for programmable and communicative Belimo actuators, VAV controller and HVAC performance devicesZTH USElectrical installationMeets cULus requirements without the need of an electrical ground connection.Provide overload protection and disconnect as required.Actuators may also be powered by DC 24 V.Actuators and controller must have separate transformers.Consult controller instruction data for more detailed information.Resistor value depends on the type of controller and the number of actuators. No resistor isused for one actuator. Honeywell® resistor kits may also be used.To reverse control rotation, use the reversing switch.Actuators may be controlled in parallel. Current draw and input impedance must be observed.Wiring diagrams High Limit ControlLow Limit ControlTypical and Override ControlMultiple ActuatorsMultiple Actuators with Minimum Position PotentiometerMultiple Actuators Used with W973, W7100 and T775。

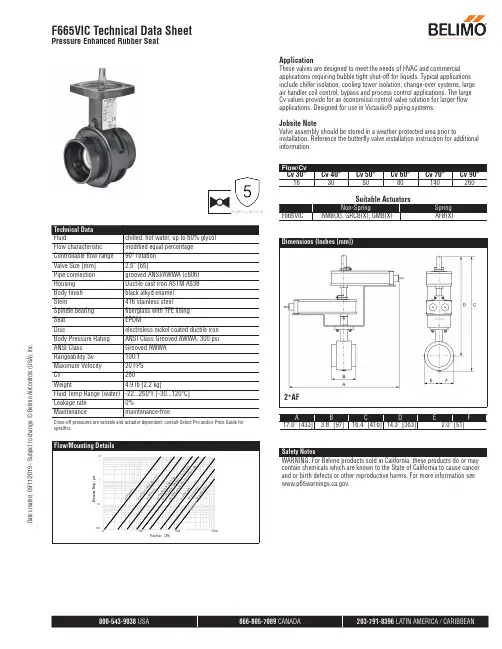

热水、冷水调节阀说明书
Close-off pressures are variable and actuator dependent, consult Select Pro and/or Price Guide for specifics.ApplicationThese valves are designed to meet the needs of HVAC and commercial applications requiring bubble tight shut-off for liquids. Typical applications include chiller isolation, cooling tower isolation, change-over systems, large air handler coil control, bypass and process control applications. The large Cv values provide for an economical control valve solution for larger flow applications. Designed for use in Victaulic® piping systems.Jobsite NoteValve assembly should be stored in a weather protected area prior toinstallation. Reference the butterfly valve installation instruction for additional information.2*AFAB C DEF17.0” [433]3.8” [97]16.4” [416]14.3” [363]2.0” [51]Safety NotesWARNING: For Belimo products sold in California: these products do or may contain chemicals which are known to the State of California to cause cancer and or birth defects or other reproductive harms. For more information see .F665VIC Technical Data SheetPressure Enhanced Rubber SeatD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .AFAB C DEF10.5” [267]3.8” [97]12.3” [312]10.2” [260]2.0” [51]GRAB C D EF10.8” [275]3.8” [97]10.2” [260]8.1” [206]2.0” [51]Dimensions (Inches [mm])AMA B C DEF9.8” [249]3.8” [97]12.3” [312]10.2” [260]2.0” [51]Dimensions (Inches [mm])GR N4AB C DEF14.1” [358]3.8” [97]13.6” [345]11.5” [292]2.0” [51]F665VIC Technical Data SheetPressure Enhanced Rubber SeatD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .GMA B C DEF9.9” [251]3.8” [97]12.3” [312]10.2” [260]2.0” [51]F665VIC Technical Data SheetPressure Enhanced Rubber SeatD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .†Rated Impulse Voltage 4kV, Type of Action 1.AA.B, Control Pollution Degree 3.Safety NotesWARNING: For Belimo products sold in California: these products do or may contain chemicals which are known to the State of California to cause cancer and or birth defects or other reproductive harms. For more information see .AFBUP-S-X1 Technical Data SheetOn/Off, Spring Return, AC/DC 24 VD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .Wiring Diagrams!WARNING! LIVE ELECTRICAL COMPONENTS!During installation, testing, servicing and troubleshooting of this product, it may be necessary to work with live electrical components. Have a qualified licensed electrician or other individual who has been properly trained in handling live electrical components perform these tasks. Failure to follow all electrical safety precautions when exposed tolive electrical components could result in death or serious injury.Meets cULus requirements without the need of an electrical ground connection.AActuators with appliance cables are numbered.UP Universal Power Supply (UP) models can be supplied with 24 VAC up to240 VAC, or 24 VDC up to 125 VDC.Apply only AC line voltage or only UL-Class 2 voltage to the terminals of auxiliary switches. Mixed or combined operation of line voltage/safetyextra low voltage is not allowed.Provide overload protection and disconnect as required.Actuators may also be powered by 24 VDC.Two built-in auxiliary switches (2x SPDT), for end position indication, interlock control, fan startup, etc.45Actuators may be powered in parallel. Power consumption must be observed.48Parallel wiring required for piggy-back applications.AFBUP-S-X1 Technical Data SheetOn/Off, Spring Return, AC/DC 24 VD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .。
电动调节阀使用说明书
表1
工作温度℃ 代号
-20～200（铸铁） -40～250（铸钢铸不锈钢）
省略
-40～450（铸钢） -60～450（铸不锈钢）
G
表2
阀体材质 代号
碳钢 C
不锈钢 P
表4
铸铁 省略
阀门类型 代号
精小型单座 JP
精小型套筒 JM
表3
公称压力 Mpa
0.6
1.6
4.0
6.4
代号
6
16
40
64
表5
执行机构类型 代号
二、产品特点
ZDSJP（M）电子式精小型电动单座（套筒）调节阀具有体积小、重量轻、连线简单、流量大、调节 精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自 动控制系统中。
三、 型号编制说明
TK ─Z D S J P ——
工作温度（表 1） 阀体材质（表 2） 公称压力（表 3） 阀门结构形式（表 4） 精小型 直行程位移 执行机构类型（表 5） 自控阀门
312
381LS（X）A-08 341L S（X）A-08
LS（X） 381LS（X）B-30 A-20 341LS（X）B-30
381LS（X）B-50 341LS（X）B-50
381LSC-65
ZAZ-1
DKZ-310C
DKZ-410 C、DKZ-510 C
16
25
40
60
铸铁按 JB78-59、铸钢按 JB79-59
单座调节阀阀芯与流量特性图
套筒调节阀阀芯与流量特性图 图3
4、执行机构 类型：可选 PSL、QSL 或 ZAZ、DKZ 电子式直行程执行机构，防爆型选用 3810L、3410 型。 技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。或与大禹公司技术部联系，索要相关资料。
海林自控动态平衡电动调节阀说明书
动态平衡电动调节阀说明书本系列产品集动态平衡与调节功能于一体，根据流量需求调整好阀门开度后，无论系统压差如何波动，只要在阀门的工作范围内阀芯即可自动调整可变流道开度，保持流量恒定不变。
该阀门采用新颖独特的刚性结构，彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。
精确校准的阀芯可确保恒定在±5％的偏差范围内。
产品功能及原理⚫通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。
⚫根据设备的输入信号，执行器改变阀门开度，实现阀的调节和开关功能。
产品型号及技术参数注：表中数据实验条件：介质为水，温度为25-30℃。
实际压差范围会因现场工况不同而有所变化。
DN20~DN25 DN32~DN40 DN50~DN150 DN200DN20~DN25 DN32~DN40DN50~DN150 DN200安装注意事项1．注意驱动器参数，根据形式、工作电压等要求进行选择。
2．产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏执行器。
3．预留空间以方便维护调试。
4．安装时应注意保证介质方向与阀体上箭头所指方向一致。
执行器技术参数T47调节型常闭电热执行器适配阀门口径：DN20~DN25电源电压：AC/DC 24V控制电压：0~10V自耗功率：2.5W / 3W阀门动作时间：开启时间：~4.5min关闭时间：~5min工作环境温度：-5℃~50℃HLJ-AP08B-1110 电动执行器适配阀门口径：DN32~DN40电源电压：AC24V控制信号：DC0(2)～10V; 0(4)～20mA反馈信号：DC0~10V额定力值：200N行程Max：8mm阀门开关速度：0.1mm/s环境温度：2～55℃储存温度：-20～65℃最大相对湿度：< 90%且不结露工作状态：RA状态，0信号时驱动器顶杆下行阀关闭接线图执行器装配说明（示意图）调试说明及拨码设置学习状态：通电后，按所需功能正确设定JP1拨码开关（见下表）。
上海川沪阀门有限公司自力式温度调节阀说明书
１概要自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。
温度传感器内的液体膨胀是均匀的。
自力式温度调节阀其控制作用为比例调节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。
被控介质温度高于设定值时，感温液体膨胀。
推动阀芯向下关闭自力式温度调节阀，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩。
复位弹簧推动阀芯开启，增加热媒的流量。
自力式温度调节阀主要适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。
GENERALSelf-temperature control valve using liquid thermal expansion and the principle of incompressible liquid automatic adjustment. A temperature sensor inside the expansion of the liquid is uniform. Self-regulating valve that controls the temperature effect is proportional regulator accused the media when the temperature changes, temperature sensors inside the liquid volume with the expansion or contraction. When accused of medium temperature is higher than the set value, thermal expansion of the liquid. Self-promotion spool down off the temperature control valve, reducing the flow of heat medium; temperature controlled media is below the set value, the temperature of liquid contraction. Spring open the valve, increasing the heat medium flow. Self-temperature control valve is mainly used in domestic hot water heating and air conditioning, petrochemical, power, electrical and mechanical textile, rubber, food and other industries.标准规格 STANDARD SPECIFICATIONS公称通径 Body size 15 20 25 32 40 50 65 80 100 125 150 200 250 流通能力CV Flow capacity CV 3.25812.520325080120180260350450公称压力(Mpa) Body ratings PN16 PN25 温度设定范围 ℃ Temperature range 40℃~~100℃导管长度m Pipe length导管标准长度3.5m ；可特殊定做5m 10m 15mPipe standard length 3.5m; can be customized special 5m 10m 15m最大工作温度Maximum operatingtemperature球墨铸铁Nodular cast iron280℃２外形尺寸表Dimension型号 Type H1 (mm) D1 (mm) D (mm) D2 (mm) L (mm) d (mm) G (mm) H2 (mm) n-Φ (mm)重量 Weight (kg) DN32 419 135 32 100 180 25 M32*1.5 180 4-Φ18 18.5 DN40 440 145 40 110 200 25 M32*1.5 180 4-Φ18 21 DN50 450 160 50 125 230 25 M32*1.5 180 4-Φ18 26 DN65 465 180 65 145 290 25 M32*1.5 280 4-Φ18 33 DN80 476195 80 160 310 25 M32*1.5 280 8-Φ18 40 DN10016KG 500 215 100 180 350 25 M32*1.5 280 8-Φ18 50 25KG 500 235 100 190 350 25 M32*1.5 280 8-Φ23 53 DN12516KG 515 245 125 210 395 25 M32*1.5 280 8-Φ18 70 25KG 515 270 125 220 400 25 M32*1.5 280 8-Φ26 73 DN15016KG 537280 150 240 470 25 M32*1.5 280 8-Φ23 98.5 25KG 537 300 150 250 485 25 M32*1.5 280 12-Φ26 101.5 DN20016KG 55633520030049525M32*1.5 38012-Φ22 136 12-Φ注：以上为1.6MPa 法兰接口尺寸 Note: 1.6MPa flange interface dimensions３安装使用为方便运输，本温度调节阀的控制部分与阀体部分分别包装，安装时二者出厂编号必须一致。
bray气动阀门S90-91中文说明书
转动及供应的连接支架或套板。
BACK NEXT
系列90/91气动执行机构－双3 用于气动执行机构“开关” 的电动操纵。系列 63 电磁阀 采用 NEMUR 标准可直接安 装在执行机构上。防水型为： (NEMA 4，4X)防水防爆型(NEMA 4，4X，7，9)。空气接 管尺寸：1/4”NPT：电线连接；1/2”NPT。 手动现场操纵杆位于电磁阀之上。系列 55 速度控制阀可 以独立地控制执行机构开关的速度。3 通电磁阀，请与博 雷或代理商咨询。 气动定位器 系列 64 在需求调节阀门工况下采用 气动定位器系列 64 可准确地 指示阀门角度介于 0－90 度。 标准控制信号是(0.2)至(1.0) 巴(3-15psi)。它可用于双作用 或单作用弹簧复位气动执行机构上。 亦可用于需要有逆或分区范围。直接安装在执行机构。
的特点。它的主要优点 1) 节
接安装在博雷系列90/91 上部。
省空间和费用。与双方向操作
其特点包括“手指控制”凸轮、
执行机构的外壳长度相同。从双方向操作转变为弹簧复位
“防掉”式外壳螺丝、现场开度
十分简单，拆除端盖，加入弹簧组合即可使用 2) 弹簧组 指示器和两个电线入口。内部行程开关预先连接”接线终
２
醇缩醛导环
２
行程限制螺母
２ 可调行程限制螺丝
２ 行程限制 Ｏ形环
８
六角螺丝
２
活塞 Ｏ形环
２
端盖 Ｏ形环
１
上轴 Ｏ形环
１
下轴 Ｏ形环
２
防尘帽
１
开度指示
１
开度指示螺丝
*不包括在系列 90
标准材料 外壳：挤压铝，经氧化处理
防腐涂层 端盖：铸压铝，防腐热塑性
调节阀技术规格选型说明书
调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONSVTB系列三偏心蝶阀◎概述VTB系列三偏心蝶阀是在二偏心蝶阀基础上生成一个角度（密封面为斜锥面），从而形成三偏心蝶阀。
该结构在启闭过程中无机械磨损和擦伤，其关闭力矩小、切断性能好、使用寿命长，同时具有调节和切断两种功能。
本系列产品广泛应用于石油、化工、电力、冶金、环保、轻纺、造纸等工业部门的自动化控制系统中。
适用于液体、气体、煤气、天然气、蒸汽等介质进行截止或调节流量控制。
调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS·2 ·调节阀技术规格选型说明书 CONTROL VALVE SPECIFICATIONS· 3 ·表1-2本体部分材质：不锈钢调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS ◎表5 法兰标准、外形尺寸及重量表5-1：法兰标准注：B*开档尺寸可按用户要求定制。
·4 ·调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS表5-3：气动活塞式蝶阀外形尺寸及重量Array·5 ·调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS注：表中重量为阀体部位的重量，公称压力为PN16。
注：B*开档尺寸可按用户要求定制。
·6 ·调节阀技术规格选型说明书 CONTROL VALVE SPECIFICATIONS· 7 ·表5-5：气动薄膜式蝶阀外形尺寸及重量（法兰式）调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS 表5-6：气动单作用活塞式蝶阀外形尺寸及重量（法兰式）注：表中重量为阀体部位的重量，公称压力为PN16。
注：B*开档尺寸可按用户要求定制。
