5、显微镜和望远镜
人民教育出版社八年级物理上册 第五章 5.5显微镜和望远镜(共37张PPT)
相当于放大镜。成 放大、正立、虚像
巩固练习
1.显微镜镜筒两端各有一组_凸__透__镜__，靠 近眼睛的叫_目__镜___，靠近被观察物体的是
_物__镜____ 。
2.用显微镜观察物体时，物镜对物 体所成的像是一个放大的_实___像（“虚”或 “实”），道理就像_投__影__仪__的镜头成像一样， 目镜的作用则像一个放__大__镜___再次对这个像成 放大的_虚__像___ （“虚像”或“实像”）。
谢谢观赏
You made my day!
我们，还在路上……
视角
从眼睛的光心向观察物体的两端所 引的两条直线的夹角。
视角
视角
视角
视角越大，人看到的物体越清楚。 物体对眼睛所成视角的大小不仅
和物体本身的大小有关，还和物体 到眼睛的距离有关。
伽利略望远镜 开普勒望远镜 开普勒空间望远镜
红 外 线 望 远 镜
数 码
天文望远镜
望
远
镜
全球最大的单镜面光学望远镜
•
9、有时候读书是一种巧妙地避开思考 的方法 。21.8.221.8.2Monday, August 02, 2021
•
10、阅读一切好书如同和过去最杰出 的人谈 话。03:54:0503:54:0503:548/2/2021 3:54:05 AM
•
11、越是没有本领的就越加自命不凡 。21.8.203:54:0503:54Aug-212-Aug-21
•
15、最具挑战性的挑战莫过于提升自 我。。2021年8月上午 3时54分21.8.203:54August 2, 2021
•
16、业余生活要有意义，不要越轨。2021年8月2日 星期一3时54分 5秒03:54:052 August 2021
新人教八年级上册物理5第五节显微镜和望远镜课件
，分
我管
们教
一，
起八
，分
静放
待手
花；
开二
。分
成
➢ Pure of heart， life is full of sweet and joy!
绩 ，
八
分
方
法
。
愿
全
天
下
所
有
父
母
我们，还在路上……
显微镜和望远镜
显微镜
目镜：靠近眼睛的
显微镜 ：
凸透镜。
物镜：靠由凸透镜组成。
2.显微镜
物镜:靠近被观察物体的凸透镜 成倒立的放大的实像<相
当于投影仪>
目镜:靠近眼睛的凸透镜 将物镜所成的像再放大<相
当于放大镜>
问：显微镜看到的像是倒立还是正立。
望远镜
目镜：靠近眼睛的凸透镜 天文望远镜 ：
物镜：靠近被观测物体的凸透镜。 望远镜的物镜的直径很大，能够会聚 更多的光，使得所成的像更明亮。 home zj
3.望远镜
两面凸透镜 物镜：成倒立缩小的实像<相当于照相机> 目镜：成正立放大的虚像<相当于放大镜> 问：望远镜看到的像是正立还是倒立？
视角
• 视角与距离和物体大小有关
视角
物体
视角
通过目镜可观察物体的虚 像，视角增大了，好像物 体被移近，从而使我们能 看清远处的物体。
缩小的虚像 通过望远镜看物体
目镜：靠近眼睛的一组透镜，作用
像一个普通的放大镜。
物镜：靠近被观察物体，作用相当
显
显微镜 结构
于投影仪的镜头。 载物台：承载被观察物体。
微
反光镜：增加光的强度，便于观察
5.5显微镜和望远镜PPT
光学显微镜的发展：
切片显微镜
解剖显微镜
二、望远镜
开普勒望远镜 (折射式天文望远镜)
1．基本构成： 目镜和物镜都是凸透镜 f物＞f目。
物镜
A`
目镜
A F目 F物 B B`
2．开普勒望远镜的原理：
（1）物镜：相当于照相机的镜头，
成倒立缩小的实像。 （2）目镜：相当于放大镜（成正立放大的虚像）， 把物镜所成的像再放大一次。
（成正立放大的虚像） 把物镜所成的像再放大一次。 显微镜放大倍数=物镜放大倍数目镜放大倍数。
光路图说明:
物镜 目镜
2f1 F1 O1 F1 F2 O2 F2
思考：显微镜看到的像是倒立还是正立,虚像 还是实像?
光学显微镜的发展：
R.胡克在17世 纪中期制做的 复式显微镜
19世纪中期 的显微镜
20世纪初期 的显微镜
显微镜拍摄的细菌照片
显微镜和望远镜
复习:凸透镜成像规律
F
u>2f f<u<2f
2f
F
2f
照相机 投影仪
F
2f
F
2f
F
u<f
2f
F
2f
放大镜
思考：要得到放大的像，可以使用哪些方法？
一、显微镜
一、显微镜
显微镜发明于16世纪末，而于17 世纪始应用于科学研究中，它大大扩 充了人类的视野，把人类的视觉从宏 观引入到微观，了解到动物体内的细 微结构，直接导致了19世纪细胞学、 微生物学等学科的建立。
视角
从眼睛的中心向物体两端所引的两条直线的
夹角。
a
a
视角与什么因素有关？
视角与物体大小有关 视角大
人教版八年级物理上册课件：第五章 第5节显微镜和望远镜 (共11张PPT)
望远镜
目镜：靠近眼睛的凸透镜。 望远镜 ：
物镜：靠近被观测物体的凸透镜。
物镜的作用：使远处的物体在焦点附近成 实像
目镜的作用：相当于一个放大镜，用来把 这实像 目镜：成正立放大的虚像
望远镜的物镜的直径很大，能够会聚 更多的光，使得所成的像更明亮。
物体
视角
通过目镜可观察物体的虚 像，视角增大了，好像物 体被移近，从而使我们能 看清远处的物体。
显微镜
1. 显微镜的结构：
(1)物镜：靠近物体的透镜，一组 透镜，相当于一个凸透镜。
(2)目镜：靠近眼睛的透镜，一组 透镜，相当于一个凸透镜。
2. 显微镜成像的基本原理
显微镜的成像原理光路图
物镜-----成倒立、放大的实像， 相当于投影仪的镜头
目镜-----成正立、放大的虚像，相当于放大镜
看清物体的方法-----把物体二次放大
B．
规格的凸透镜
C． 显微镜和望远镜的目镜都相当于一个放大镜工作
D． 物体经过显微镜和望远镜所成的像都比实际物体大了很多倍
3、望远镜能对远处的物体进行视角放大,它利用两个焦距不同的凸透镜分
别作为物镜和目镜,则物镜和目镜对被观察物体所成的像是( D )www.21-cn-
A.物镜和目镜都成虚像
B.物镜和目镜都成实像
缩小的虚像 通过望远镜看物体
视角与距离和物体大小有关
随堂训练
1、显微镜可以观察微小的生物，是因为显微镜放大倍数较大，被观察的物
体经过了 （ B ）
A 一次放大作用
B 二次放大作用
C 三次放大作用
D 四次放大作用
2、下列关于显微镜和望远镜的说法中最贴切的是（ C ）
A． 物体经显微镜和望远镜都成放大倒立的像
初中八年级物理上册,第五章第五节,《显微镜和望远镜》,新课教学课件
欧洲xmm空间望远镜
数字式巡天望远镜
广阔无垠的宇宙
太阳系
银河系
地球和月亮
1、 距地球两千八百万光年的宽边帽星系
2、 被命名为蚂蚁星云的Mz3
3、 被称为爱斯基摩星云的NGC 2392
1．下列物体没有用到凸透镜的是（ D ） A．显微镜 B．照相机 C．望远镜 D．近视镜
2.小明在用显微镜时，物镜和目镜的成像情况是 （ ） A．物镜成放大的实像，目镜成放大的虚像 B．目镜成放大的实像，物镜成放大的虚像 C．物镜成放大的虚像，目镜成放大的虚像 D．以上说法都不对
A
3.显微镜的物镜和目镜的成像原理分别和下列哪一组 仪器的成像原理类似（ C ） A．投影仪、照相机 B．照相机、放大镜 C．投影仪、放大镜 D．放大镜、投影仪
4.小刚同学正在用显微镜观察洋葱鳞片叶表皮细胞， 显微镜的目镜有5×和10×两种，物镜有10×和40×两 种，下列组合中观察到细胞数目最少的是( D ) A.目镜5×，物镜10× B.目镜10×，物镜10× C.目镜5×，物镜40× D.目镜10×，物镜40×
视角与物体远近有关 视角小
a
视角大
a
物体大小一定时，看近处的物体，视角大，远 处的物体视角小。
三、探索宇宙
第一个把望远镜指向天 空的是伽利略，支持了哥白 尼的“日心说”。第一个观
测到了木星的卫星，太阳黑
子和月球上的环形山。
伽利略望远镜
海王星外观为蓝色，原因 海王星的发现 是其大气层中的甲烷。海王星
19世纪中期的 显微镜
20世纪初期的 显微镜
一、显微镜
普通显微镜的细菌
显微镜下的植物细胞
1．基本构成： （ 1 ）物镜：靠近物体的透镜，其焦 相当于一个凸透镜。 距较短。 （2）目镜：靠近眼睛的透镜，其 焦距较长。相当于一个凸透镜。

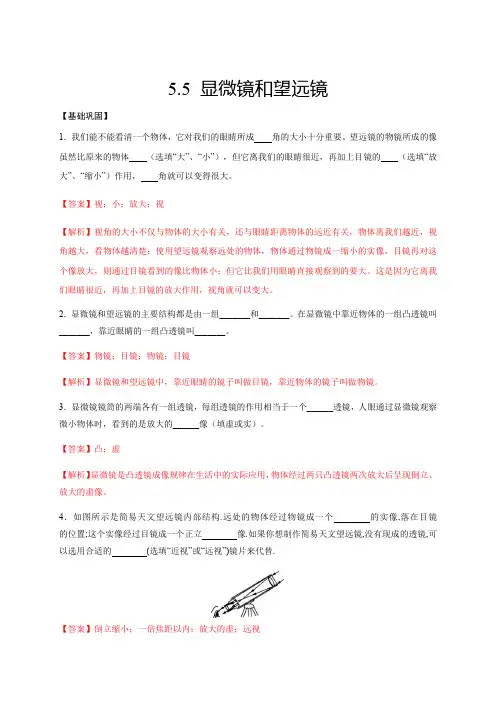

人教版八年级物理上学期5.5显微镜和望远镜(解析版)
5.5 显微镜和望远镜【基础巩固】1．我们能不能看清一个物体，它对我们的眼睛所成角的大小十分重要。
望远镜的物镜所成的像虽然比原来的物体（选填“大”、“小”），但它离我们的眼睛很近，再加上目镜的（选填“放大”、“缩小”）作用，角就可以变得很大。
【答案】视；小；放大；视【解析】视角的大小不仅与物体的大小有关，还与眼睛距离物体的远近有关，物体离我们越近，视角越大，看物体越清楚；使用望远镜观察远处的物体，物体通过物镜成一缩小的实像，目镜再对这个像放大，则通过目镜看到的像比物体小；但它比我们用眼睛直接观察到的要大。
这是因为它离我们眼睛很近，再加上目镜的放大作用，视角就可以变大。
2．显微镜和望远镜的主要结构都是由一组_______和_______。
在显微镜中靠近物体的一组凸透镜叫_______，靠近眼睛的一组凸透镜叫_______。
【答案】物镜；目镜；物镜；目镜【解析】显微镜和望远镜中，靠近眼睛的镜子叫做目镜，靠近物体的镜子叫做物镜。
3．显微镜镜筒的两端各有一组透镜，每组透镜的作用相当于一个______透镜，人眼通过显微镜观察微小物体时，看到的是放大的______像（填虚或实）。
【答案】凸；虚【解析】显微镜是凸透镜成像规律在生活中的实际应用，物体经过两只凸透镜两次放大后呈现倒立、放大的虚像。
4．如图所示是简易天文望远镜内部结构.远处的物体经过物镜成一个的实像,落在目镜的位置;这个实像经过目镜成一个正立像.如果你想制作简易天文望远镜,没有现成的透镜,可以选用合适的(选填“近视”或“远视”)镜片来代替.【答案】倒立缩小；一倍焦距以内；放大的虚；远视【解析】远处物体的位置在2倍焦距以外,经过物镜成一个倒立缩小的实像;落在目镜一倍焦距以内,以便经过目镜成一个正立放大的虚像;天文望远镜的物镜和目镜都是凸透镜,所以可用远视镜片来代替.5．下列关于望远镜的用途说法错误的是（）A．望远镜用来观察远处的物体B．望远镜在军事上有重要的应用C．望远镜在天文学上有很重要的应用D．望远镜可用来观察植物细胞的结构【答案】D【解析】我们用望远镜来观察远处的物体，是让物体的像离眼睛近些的方法来增大视角，像并不一定比物大，如观察天体；望远镜用来观察远处的物体，在军事上和天文学上都有很重要的应用，显微镜才是用来观察植物细胞的。
初中八年级物理第五章第5节显微镜和望远镜精品课件
广阔无垠的宇宙
地球和月亮
太阳系
银河系
视角与物体大小有关
视角大
a
视角小
a
距离相等时，大物体的视角大，小物 体的视角小。
视角与物体远近有关
视角小
a
视角大
a
物体大小一定时，看近处的物体，视角大，远 处的物体视角小。
欧洲xmm空间望远镜
数字式巡天望远镜
500米口径球面射电望远镜简称FAST，被誉为“中国 天眼”。位于贵州省黔南布依族苗族自治州平塘县大窝凼 的喀斯特洼坑中，由我国天文学家南仁东于1994年提出构 想，历时22年建成，于2016年9月25日落成启用。是由中 国科学院国家天文台主导建设，具有我国自主知识产权、 世界最大单口径、最灵敏的射电望远镜。
（1）物镜：相当于照相机的镜头， 成倒立缩小的实像。
（2）目镜：相当于放大镜 成正立放大的虚像
把物镜所成的像再放大一次。
为什么望远镜的物镜直径很大？
三、探索宇宙
第一个把望远镜指向天 空的是伽利略，支持了哥白 尼的“日心说”。第一个观 测到了木星的卫星，太阳黑 子和月球上的环形山。
伽利略望远镜
哈勃空间望远镜 全球最大单镜面光学望远镜
（2）目镜：相当于放大镜， 成正立放大的虚像
把物镜所成的像再放大一次。
显微镜放大倍数=物镜放大倍数目镜放大倍数。
光学显微镜的发展：
20世纪初期 的显微镜
切片显微镜
解剖显微镜
各种用途的显微镜
电子显微镜
手 术 显 微 镜
扫
透
描
射
电
电
子
子
显
显
微
微
镜
镜
二.望远镜
开普勒望远镜（目镜和物镜都是凸透镜 ）
八年级物理上册第5章第5节显微镜和望远镜教案
第5节显微镜和望远镜【知识与技能】了解显微镜、望远镜的基本结构．【过程与方法】尝试应用已知的科学规律解释具体问题，获得初步的分析概括能力．【情感、态度与价值观】初步认识科技对于社会发展和人类生活的影响．【重点】显微镜、望远镜的基本结构．【难点】显微镜、望远镜的物镜和目镜的成像原理．知识点一显微镜【自主学习】阅读课本P103，完成以下问题：1．显微镜镜筒的两端各有一组透镜(作用相当于凸透镜)，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜．2．物体经过物镜成倒立、放大的、实像，该像又经过目镜成正立、放大的、虚像．【合作探究】探究一眼睛介绍显微镜的发明显微镜把一个全新的世界展现在人类的视野里．人们第一次看到了数以百计的“新的”微小动物和植物，以及从人体到植物纤维等各种东西的内部构造．显微镜还有助于科学家发现新物种，有助于医生治疗疾病.1931年，恩斯特·鲁斯卡通过研制电子显微镜，使生物学发生了一场革命．这使得科学家能观察到像百万分之一毫米那样小的物体.1986年他被授予诺贝尔奖．探究二自制水滴显微镜1．需要的器材有哪些？答：滴管、烧杯、水、观察纸、透明的磁带盒、放大镜．2．怎样用自制显微镜进行观察，以及观察的现象是什么？答：将观察白纸(上面有一个小箭头)平放在水平桌面上．将磁带盒盖中的一块，放在白纸上，再在盒盖上用滴管滴一小滴水，透过水观察．观察到的现象是看到一个倒立的放大的像．3．再利用一块放大镜(凸透镜)在上面观察水滴中的箭头，会看到什么现象？答：看到一个被放大得更大的箭头．探究三显微镜的结构1．显微镜主要由哪几个部分组成？答：显微镜主要由目镜、物镜、载物片和反光镜组成．2．什么是目镜？答：靠近眼睛的凸透镜叫目镜．3．什么是物镜？答：靠近被观察物体的凸透镜叫物镜．4．物镜的作用是什么？它与生活中哪种透镜作用相似？答：物镜的作用相当于投影仪，成倒立放大的实像．5．目镜的作用是什么？它与生活中哪种透镜作用相似？答：目镜的作用相当于放大镜，成正立放大的虚像．6．反光镜的作用是什么？答：用凹面镜作为反光镜，起聚光作用．7．显微镜的放大倍数如何计算？答：显微镜的放大倍数等于物镜与目镜放大倍数的乘积．【教师点拨】显微镜的物镜相当于一个投影仪，目镜相当于一个放大镜.被观察的物体经物镜成一个放大的实像，被目镜再次放大．经两次放大后，我们就可以看清肉眼看不见的小物体了．所以物体经过显微镜最终成的像相对于原物体而言，是倒立放大的虚像.【跟进训练】显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜．目镜和物镜所成像的情况为( B )A．目镜成放大的实像，物镜成放大的虚像B．目镜成放大的虚像，物镜成放大的实像C．目镜成放大的实像，物镜成放大的实像D．目镜成放大的虚像，物镜成放大的虚像知识点二望远镜【自主学习】阅读课本P103－104，完成以下问题：1．有一种望远镜由两组凸透镜组成．靠近眼睛的叫目镜，靠近被观测物体的叫物镜.2．物体经过物镜成倒立、缩小的、实像，该像又经过目镜成正立、放大的、虚像．3．物体对眼睛所成视角的大小不仅和物体的大小有关，还和物体到眼睛的距离有关．【合作探究】探究四观察望远镜利用望远镜观察到的现象是什么？答：通过望远镜看出去，发现远处的物体好像变大拉近了．探究五利用两个凸透镜观察物体用一个焦距小的凸透镜和一个焦距大的凸透镜组合起来，观察稍远处的物体，调节两个透镜之间的距离，直到看得最清楚为止．你看到的物体有什么变化？答：将焦距短的透镜靠近眼睛时，远处的物体看上去放大了；交换透镜位置，远处的物体看上去缩小了．探究六望远镜的构造1．望远镜主要由哪几部分组成？答：不同种类的望远镜，构造不同，其中一种望远镜由目镜和物镜两组凸透镜构成(实际上就是开普勒望远镜)．2．什么是目镜？答：靠近眼睛的凸透镜．3．什么是物镜？答：靠近被观察物体的凸透镜．4．物镜的作用是什么？它与生活中哪种工具作用相似？答：物镜的作用相当于照相机，成缩小的实像．5．目镜的作用是什么？它与生活中哪种工具作用相似？答：目镜的作用相当于放大镜，成放大的虚像．6．物镜、目镜的焦距有何不同？答：物镜的焦距长而目镜的焦距短．两个透镜的焦点是重合的．7．望远镜的类型有哪些？答：望远镜的类型有伽利略望远镜、开普勒望远镜、牛顿式反射望远镜、哈勃太空望远镜，还有普通望远镜、军事望远镜、红外线望远镜．探究七视角物体离物镜很远，它的像却离物镜很近，根据凸透镜成像的规律可知，这样所成的像是缩小的！为什么使用望远镜观察物体时会感到物体放大了？答：我们能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要，物体对眼睛所成视角的大小和物体本身大小有关，还和物体到眼睛的距离有关．【教师点拨】1．人眼看清物体必须满足两个条件：(1)亮度足够强.(2)视角足够大.远处的物体经过望远镜的物镜和目镜后，所成的像还是比物体本身小，但是视角变得很大；另外，望远镜的物镜直径大，可以会聚足够多的光，使成的像更加明亮．因此，人眼就能很清楚的看清远处的物体了．2．不是所有望远镜的物镜、目镜都是凸透镜，也有望远镜的物镜、目镜由凹透镜、凹面镜等制成．3．望远镜看到的是倒立缩小的虚像，但视角被放大．【跟进训练】1．如图，有一种望远镜由两组凸透镜组成．靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架( D )A．幻灯机B．投影仪C．放大镜D．照相机2．小明同学由远处逐渐走近穿衣镜，他感觉到自己在镜中的像越来越大，他的像真的变大了吗？没有，你这样判断的理由是平面镜成的是等大的虚像，人感觉像变大，是因为视角变大了．知识点三探索宇宙【自主学习】阅读课本P104－105，完成以下问题：1．我们的宇宙拥有无数个星系．2．太阳系是银河系中几千亿颗恒星中的一员．3．太阳周围有水星、金星、地球、火星、木星、土星、天王星、海王星八大行星．【教师点拨】银河系隶属于宇宙，而太阳系又隶属于银河系，地球是太阳系中围绕太阳运转的一颗行星，月球又围绕地球运转．因此上述星系或星体由大到小的顺序是：宇宙、银河系、太阳系、地球、月球．【跟进训练】下列关于宇宙的认识错误的是( A )A．太阳是宇宙的中心B．宇宙是无边的、膨胀的C．地球是太阳系中的行星之一D．宇宙是由大量不同层次的星系构成的1．显微镜的结构及成像特点．2．望远镜的结构及成像特点．3．视角，视角在望远镜中的重要应用．4．宇宙的组成．完成本课对应训练．。
