钢管的常见缺陷教学文案
钢管的常见缺陷
结疤(seam)
钢材表面缺陷之一，表现为产品表面有疤状金属薄片。常呈舌、块或鱼鳞状，
且呈不规则分布。(见图)结疤的大小不一，深浅不等，下面常有夹杂物。轧制
时产生的结疤称为轧疤，其分布部位、形状和大小基本一致，缺陷下面有较多
的氧化铁皮。一般冶金产品表面不允许有结疤。结疤产生的原因是：(1)注锭操
作不当，使散流或飞溅的钢液粘于模壁，被氧化后贴在钢锭表面，不能与钢锭
基体焊合；(2)钢锭表面存在粘模、凸包、网纹、重皮、翻皮等缺陷。在轧制中
形成结疤；(3)轧钢过程中，成品孔前某道次因刮伤形成的表面飞翅粘附在轧件
表面上，或轧槽磨损严重，轧件形成凸包再轧制造成。防止和消除办法有：(1)
改善注锭和整模操作，加强炼钢工序原材料管理，提高钢锭质量；(2)加强钢锭
质量检查，不合格钢锭不投产；(3)加强钢坯质量检查，对有结疤缺陷的钢坯必
须在清除合格后投产；(4)防止轧低温钢、避免轧槽掉肉，严格轧辊刻痕操作；
(5)及时更换磨损严重的导卫板和轧槽，避免轧件刮伤。
白斑(white spot)
在酸浸横向试样上呈现的大小不等白色点状的内部缺陷。白斑的形状不规
则，表面光滑并略有凸起，多出现在尺寸较大和合金含量高的轧材和锻件的中
心部位。产生白斑的原因是化学成分不均、成分偏析和某些合金元素聚集。缺
陷处因不易腐蚀故在酸浸试样上呈现为白色斑点。防止白斑的办法是采用炉外
精炼、吹氩搅拌，以均匀成分，采用连铸技术或控制钢锭的冷却速度，可防止
液析。
分层(pipe lamination)
金属基体上存在的大片组织结构分离，是金属塑性加工产品的一种内部缺陷。
分离面平行于加工表面，纵横断面上均呈现为长一裂缝，裂缝中有少量非金属
夹杂和偏析，破坏了金属基
体的完整性。分层是由于缩孔、内裂、气泡等缺陷经塑性加工而延伸、拉长，
又未能焊合形成的。(见图)
发纹(hair crack)
钢材表面缺陷之一，表现为在产品表面有发状细纹。比裂纹浅而短，顺轧制方
向分散或成簇分布。发纹是产品一般允许存在的缺陷，但其深度应符合有关标
准规定。
发纹产生的原因是：(1)钢锭皮下气泡、皮下夹杂在轧制中暴露；(2)坯料原有
裂纹；(3)在蓝脆区(250～300℃)剪切钢材产生蓝脆发纹。防止和消除办法有：
(1)加强坯料的验收检查，不合格坯料不投产；(2)尽可能增大原料断面，增加
锭材压缩比，并采用合适的加热、压下和冷却制度；(3)严禁在蓝脆温度区剪切
产品。
带状组织(banded orientation)
钢材内缺陷之一，出现在热轧低碳结构钢显微组织中，沿轧方向平行排
列、成层状分布、形同条带的铁素体晶粒与珠光体晶粒(见图)。这是由于钢材
在热轧后的冷却过程中发生相变时铁素体优先在由枝晶偏析和非金属夹杂延伸
而成的条带中形成，导致铁素体形成条带，铁素体条带之间为珠光体，两者相
间成层分布。带状组织的存在使钢的组织不均匀，并影响钢材性能，形成各向
异性，降低钢的塑性、冲击韧性和断面收缩率，造成冷弯不合、冲压废品率
高、热处理时钢材容易变形等不良后果。产品标准中有带状组织评级图片，根
据用途确定允许的级别。
表面缺陷(surface defect)
出现在钢材和有色金属合金材表面并影响产品质量的各种疵病的总称。表面缺
陷的种类很多，大多以该缺陷的形貌来命名，也有的以其产生的原因命名。生
产中常以缺陷的产生工序将产品表面缺陷分成两大类。一类是钢质不良缺陷，
如离层、结疤、拉裂、裂纹、发纹、气泡等，这些缺陷大多是由于钢锭质量不
良造成的。另一类是加工操作不良缺陷，包括折叠、耳子、麻点、凸包、刮
伤、压痕、压入氧化铁皮、毛刺等，这类缺陷，是在塑性加过程中产生的。
对各种用途产品的表面缺陷所采用的检查方法，在相应的产品标准中有明确的
规定，包括：(1)肉眼检查。对普通用途的产品，以目力检查表面缺陷，有时也
借助%26ldquo;试铲%26rdquo;或%26ldquo;试磨%26rdquo;的方法来鉴别缺陷。
(2)酸洗检查。适用重要用途的产品。(3)喷丸检查。适用特殊用途的钢坯。(4)
无损探伤。对特别重要用途的产品j根据其质量要求，分别采用涡流探伤、磁
粉探伤、渗透探伤、超声波探伤的方法检查表面缺陷(见缺陷的物理检测)。
毛刺(burr)
钢材表面缺陷之一，表现为冷切、热锯或火焰切割的钢材端部有不齐的飞边，
焊管时焊缝处有挤出的多余金属。冷切产品端部毛刺的厚度取决于刀刃间的缝
隙。一般产品允许有一定高度的毛刺存在；但焊管的内外毛刺必须刮除。毛刺
产生的原因是：(1)剪切刀刃变钝，间隙过大；锯片迟钝，或安装不当；(2)冲
头磨损或安装不当；(3)火焰切割操作不当；(4)焊接制度不规范。防止和消除
毛刺的办法有：(1)正确安装剪切、锯切和冲孔装置；(2)及时更换磨损的刀
刃、锯片和冲具；(3)加强产品切割操作的管理；(4)调整焊接制度.
一般产品允许有一定高度的毛刺存在；焊管的内外毛刺必须刮除.
水利钢管制作质量缺陷处理方案
水利钢管制作质量缺陷处理方案全文共四篇示例，供读者参考第一篇示例：水利工程中使用的钢管在施工和运行过程中可能会出现一些质量缺陷，给工程带来安全隐患和经济损失。
对于水利钢管制作质量缺陷的处理方案具有重要意义。
本文将从几个方面探讨水利钢管制作质量缺陷的处理方案。
一、质量缺陷原因分析需要对水利钢管制作质量缺陷的原因进行分析。
一般来说，水利钢管制作质量缺陷包括焊接质量不合格、管壁厚度不均匀、表面存在明显缺陷等。
这些缺陷可能会导致水利工程中的渗漏、爆裂等问题，危及工程的安全性和稳定性。
二、焊接质量不合格处理方案焊接是水利钢管制作中最重要的环节之一，焊接质量不合格会直接影响管道的使用寿命和安全性。
面对焊接质量不合格的问题，可以采取以下处理方案：1. 加强焊接工人培训，提高其工艺水平和质量意识；2. 定期检查焊接接头，及时发现和修复焊接缺陷；3. 采用非破坏性检测技术对焊接接头进行定期检测，确保焊接质量符合标准。
三、管壁厚度不均匀处理方案管壁厚度不均匀是水利钢管制作中常见的缺陷之一，会导致管道的强度和稳定性受到影响。
应对管壁厚度不均匀的问题，可以采取以下处理方案：1. 严格控制管壁厚度的生产过程，确保生产出的管道质量合格；2. 使用超声波探伤等技术对管道进行全面检测，及时发现管壁厚度不均匀的问题；3. 对管道进行定期检查和维护，确保管壁厚度稳定。
四、表面存在缺陷处理方案水利钢管制作质量缺陷处理方案主要包括加强生产管理、提高工人技术水平、加强质量检测等措施。
只有这样，才能确保水利工程中的钢管质量达到标准要求，确保工程的安全稳定运行。
希望水利工程相关单位和从业人员能够认真对待水利钢管制作质量缺陷的处理，确保工程质量和安全。
【字数达到要求，结束】第二篇示例：水利工程是国家重点建设项目中的重要部分，而水利工程中的水利钢管是起着非常重要的作用的。
在水利钢管的制作过程中，可能会出现质量缺陷，这将对水利工程的施工和使用产生影响。
图解钢筋结构焊接缺陷产生原因教(学)案防止措施方案

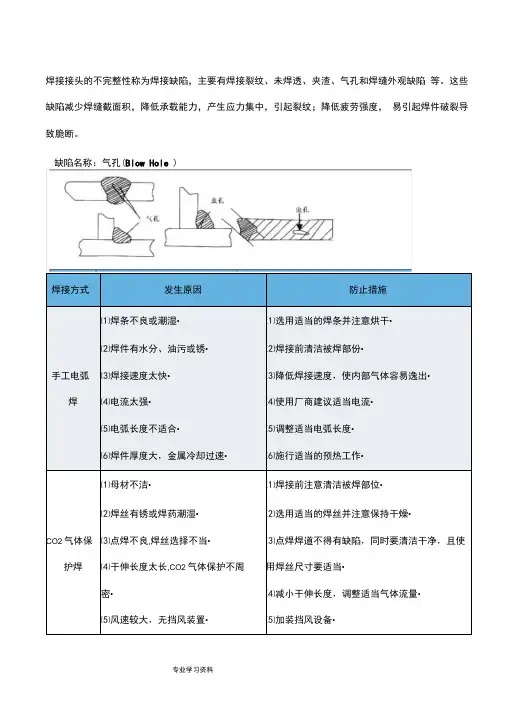

焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。
这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。
缺陷名称：气孔(Blow Hole )三缺陷名称：夹渣(Slag Inclusion)Figure 30 — Slag Inclusion四缺陷名称:未焊透(Incomplete Penetration)五缺陷名称：裂(Crack)粮M 秋R焊接方式发生原因防止措施(1)焊件含有过咼的碳、锰等合金兀⑴使用低氢系焊条•手工 素•⑵使用适宜焊条，并注意干燥•电弧焊⑵焊条品质不良或潮湿. ⑶改良结构设计，注意焊接顺序，焊接后进行热⑶焊缝拘束应力过大•处理•權向亦(「JczOn五缺陷名称：裂纹(Crack)i*常酣胡嚣#R典型缺陷照片焊接方式发生原因防止措施手焊、C02⑴焊接层数太多•⑴使用直径较大之焊条及较咼电流•气体保护⑵焊接顺序不当.⑵改正焊接顺序焊、⑶施工准备不足•⑶焊接前,使用夹具将焊件固定以免发生翘曲•自保护药⑷母材冷却过速•⑷避免冷却过速或预热母材•芯焊丝焊⑸母材过热•(薄板)⑸选用穿透力低之焊材•接、自动⑹焊缝设计不当•⑹减少焊缝间隙，减少开槽度数•埋弧焊接•⑺焊着金属过多•⑺注意焊接尺寸，不使焊道过大•(8)注意防止变形的固定措施•(8)拘束方式不确实•七其他缺陷六缺陷名称：变形(Distortion )外捉典型缺陷照片-焊穿--焊道蛇形-。
涂塑钢管缺陷及处理方法_概述说明以及解释

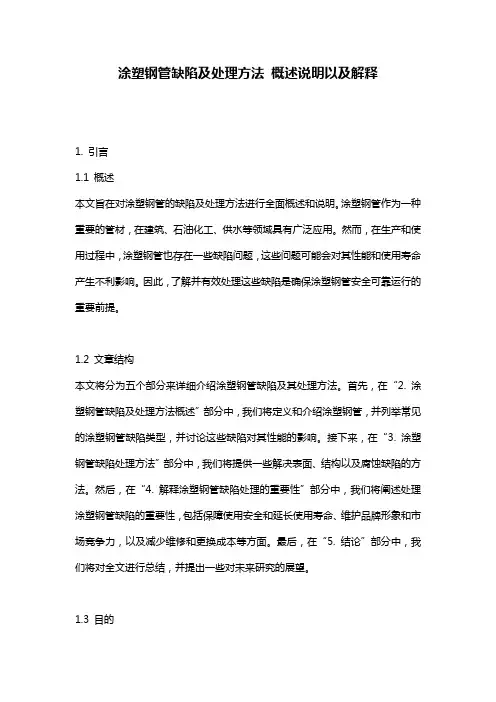

涂塑钢管缺陷及处理方法概述说明以及解释1. 引言1.1 概述本文旨在对涂塑钢管的缺陷及处理方法进行全面概述和说明。
涂塑钢管作为一种重要的管材，在建筑、石油化工、供水等领域具有广泛应用。
然而，在生产和使用过程中，涂塑钢管也存在一些缺陷问题，这些问题可能会对其性能和使用寿命产生不利影响。
因此，了解并有效处理这些缺陷是确保涂塑钢管安全可靠运行的重要前提。
1.2 文章结构本文将分为五个部分来详细介绍涂塑钢管缺陷及其处理方法。
首先，在“2. 涂塑钢管缺陷及处理方法概述”部分中，我们将定义和介绍涂塑钢管，并列举常见的涂塑钢管缺陷类型，并讨论这些缺陷对其性能的影响。
接下来，在“3. 涂塑钢管缺陷处理方法”部分中，我们将提供一些解决表面、结构以及腐蚀缺陷的方法。
然后，在“4. 解释涂塑钢管缺陷处理的重要性”部分中，我们将阐述处理涂塑钢管缺陷的重要性，包括保障使用安全和延长使用寿命、维护品牌形象和市场竞争力，以及减少维修和更换成本等方面。
最后，在“5. 结论”部分中，我们将对全文进行总结，并提出一些对未来研究的展望。
1.3 目的本文旨在为读者全面介绍涂塑钢管缺陷及其处理方法，并强调正确处理这些缺陷的重要性。
通过本文的阅读，读者将了解到涂塑钢管的定义和用途、常见的缺陷类型以及它们对性能的影响，并且能够掌握一些具体的表面、结构和腐蚀缺陷处理方法。
同时，读者也将明白处理涂塑钢管缺陷对于确保使用安全和延长使用寿命、维护品牌形象和市场竞争力，以及减少维修和更换成本等方面的重要性。
通过对这些内容的学习，读者可以更好地应对和解决涂塑钢管缺陷问题。
2. 涂塑钢管缺陷及处理方法概述2.1 涂塑钢管的定义和用途涂塑钢管是一种在钢管表面涂覆一层塑料材料的管道，常用的涂覆材料有聚乙烯、聚氯乙烯等。
涂塑钢管具有优良的防腐性能和耐候性，广泛应用于市政工程、建筑工程以及石油、化工等领域。
2.2 常见涂塑钢管缺陷类型在涂塑钢管的生产、运输和安装过程中，常会出现以下几种常见缺陷类型：- 表面缺陷：包括划伤、凹凸不平等表面瑕疵，可能导致外观不美观、涂层易剥离等问题。
钢管生产缺陷小结
钢管生产缺陷小结1.质量缺陷及控制要点1.1外径超差钢管外径超过控制标准，超过负公差成为外径小；正负公差全部超差，椭圆度过大。
产生原因：（1）定径机架加工尺寸问题（2）轧辊过分磨损（3）终轧温度波动大（4）定径前台辊道高度调整不合适。
处理方法：（1）更换正确的机架，保证尺寸正确（2）保证加热稳定性，控制终轧温度。
2.表面麻点（凹坑）钢管表面呈现连续性的麻坑产生原因：（1）轧辊，轧槽磨损严重（2）轧辊冷却不好，表面发生粘钢（3）运送辊道表面不光洁（4）再加热炉内荒管高温加热时间过长，造成过热、过烧（5）定径高压除磷装置不正常，氧化铁皮清除不干净压入钢管表面处理办法：更换机架或修磨表面3.外结疤钢管外表面呈现规律性分布的疤痕产生原因：（1）定径机架辊面粘钢（2）轧辊表面有伤处理办法：（1）修磨定径后辊道（2）更换机架或根据实际情况加垫4.青线钢管外表面呈现对称或不对称的线型轧痕产生原因：（1）脱管机、定径机架孔型错位（2）孔型设计不合理，长轴半径过小，金属充满。
（3）定径机架配置不合理，新旧机架搭配使用（4）轧辊加工不好，边部倒角太小（5）装配不好，间隙量过大（6）轧低温钢（7）定径机主电机、叠加电机速度匹配不好处理办法：（1）更换机架，避免新旧机架混用（2）改进孔型设计，合理分配各机架金属变型量（3）提高轧辊加工及装配质量（4）合理设定定径转速（5）不轧低温钢5.磕瘪钢管外表面凹陷，里面凸起，壁厚无损伤产生原因：（1）脱管后弯头，头部磕脱管后辊道（2）脱管后辊道高度不合适，尾部摔造成（3）定径前后辊道高度不好，咬入及抛钢时运行不稳定（4）大口径壁薄管尾部飞翘大处理办法：（1）保证荒管在运输过程中不与辊道表面发生磕碰（2）调整好辊道高度（3）适当降低辊道速度6.壁厚超差钢管壁厚呈直线型，管体超过公差范围，多为偏薄，发生于机架多时。
产生原因：出连轧荒管在进入定径机轧制时，在外径减少时发生壁厚增厚变形，由于进入定径时钢管冷却不均，造成局部增厚较小。
无缝钢管生产缺陷与预防

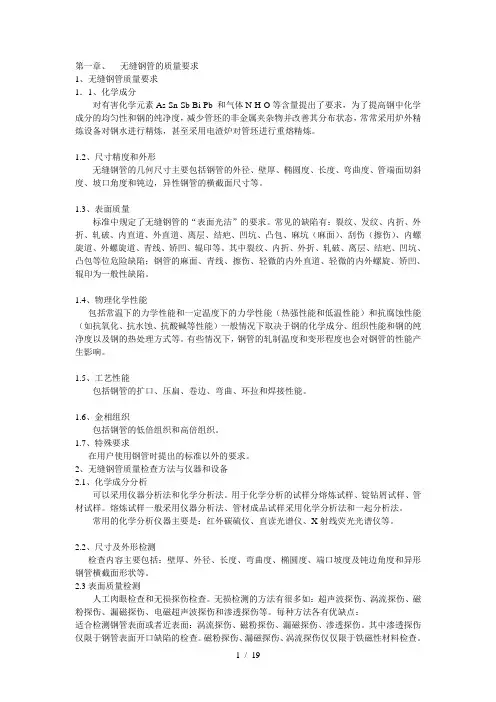

第一章、无缝钢管的质量要求1、无缝钢管质量要求1．1、化学成分对有害化学元素As Sn Sb Bi Pb 和气体N H O等含量提出了要求，为了提高钢中化学成分的均匀性和钢的纯净度，减少管坯的非金属夹杂物并改善其分布状态，常常采用炉外精炼设备对钢水进行精炼，甚至采用电渣炉对管坯进行重熔精炼。
1.2、尺寸精度和外形无缝钢管的几何尺寸主要包括钢管的外径、壁厚、椭圆度、长度、弯曲度、管端面切斜度、坡口角度和钝边，异性钢管的横截面尺寸等。
1.3、表面质量标准中规定了无缝钢管的“表面光洁”的要求。
常见的缺陷有：裂纹、发纹、内折、外折、轧破、内直道、外直道、离层、结疤、凹坑、凸包、麻坑（麻面）、刮伤（擦伤）、内螺旋道、外螺旋道、青线、矫凹、辊印等。
其中裂纹、内折、外折、轧破、离层、结疤、凹坑、凸包等位危险缺陷；钢管的麻面、青线、擦伤、轻微的内外直道、轻微的内外螺旋、矫凹、辊印为一般性缺陷。
1.4、物理化学性能包括常温下的力学性能和一定温度下的力学性能（热强性能和低温性能）和抗腐蚀性能（如抗氧化、抗水蚀、抗酸碱等性能）一般情况下取决于钢的化学成分、组织性能和钢的纯净度以及钢的热处理方式等。
有些情况下，钢管的轧制温度和变形程度也会对钢管的性能产生影响。
1.5、工艺性能包括钢管的扩口、压扁、卷边、弯曲、环拉和焊接性能。
1.6、金相组织包括钢管的低倍组织和高倍组织。
1.7、特殊要求在用户使用钢管时提出的标准以外的要求。
2、无缝钢管质量检查方法与仪器和设备2.1、化学成分分析可以采用仪器分析法和化学分析法。
用于化学分析的试样分熔炼试样、锭钻屑试样、管材试样。
熔炼试样一般采用仪器分析法、管材成品试样采用化学分析法和一起分析法。
常用的化学分析仪器主要是：红外碳硫仪、直读光谱仪、X射线荧光光谱仪等。
2.2、尺寸及外形检测检查内容主要包括：壁厚、外径、长度、弯曲度、椭圆度、端口坡度及钝边角度和异形钢管横截面形状等。
2.3表面质量检测人工肉眼检查和无损探伤检查。
冷拔钢管的主要缺陷
冷拔钢管的主要缺陷、产生原因和消除办法1.折叠存在于钢管的外表面或内表面，呈直线或螺旋状、连续的或不连续的。
产生折叠的主要原因是管料质量不好，本身存在折叠，或者表面有夹杂、严重的刮伤和裂缝，在修磨处有棱角，拔制后经延伸而出现折叠。
为了避免折叠的产生，应提高管料质量并注意检查和修磨。
2.裂缝（包括裂纹、发纹）指钢管内外表面上呈直线或螺旋线分布的细小裂纹，深度在1毫米或1毫米以上，有连续的和不连续的。
产生的原因是：热轧管坯有皮下气泡和皮下夹杂物，拔制前钢管上有裂纹或较深的麻点，在热轧时或冷拔各工序操作中产生了纵向划道或擦伤。
防止裂纹的形成也在于提高管料质量，加强管料的检查和修磨。
同时应避免管子在冷拔生产过程中产生麻点、划道和擦伤。
3.凹坑即分布在钢管表面上的面积不一的局部凹陷，分布有的呈周期性，有的无规律。
凹坑的产生是由于氧化铁皮或其它质硬的污物在拔制或矫直过程中压入了钢管表面，或者是原来存在于钢管表面的翘皮剥落。
防止出现凹坑的措施是仔细地检查管料并去除翘皮等缺陷，保持工作场地、工具和润滑剂等的清洁，防止氧化铁皮和污物落到钢管表面。
4.直径超差造成直径超差的主要原因是配模不当或者忽视了拔管模具尺寸由于磨损而引起的变化。
矫直过程中矫直辊压下量过大也会造成钢管的直径变小。
5.壁厚超差造成壁厚超差的主要原因是配模不当，或者忽视了模具尺寸由于磨损而引起的变化，对定壁后空拔道次中的壁厚变化量估计不正确，使用弧形外模和锥形芯棒进行短芯棒拔制时芯棒位置调整不当——过前或过后。
为了防止壁厚超差，应正确配模、正确调整芯棒位置。
空拔道次中钢管的壁厚变化应估算准确。
6.椭圆即钢管的横截面呈椭圆形。
在拔制过程中使用了模孔是椭圆形的拔管模或者在矫直时钢管两端弯曲过大，在矫直过程中上下窜动、钢管外径过大推入时卡住、钢管尾部甩动过大以及各对矫直辊之间压下量分配不均等均会产生这种缺陷。
如果由于模孔椭圆而产生缺陷应更换管模。
若椭圆是在矫直过程中形成的，应消除矫直时造成椭圆的有关原因。
冷拔钢管表面质量缺陷
冷拔钢管表面质量缺陷1外折：在钢管外表面上呈现螺旋形的片状折叠，其螺旋方向与穿孔时钢旋转方向相反，且螺距较大，这种缺陷称之为外折。
2.裂纹：在钢管内外表面呈现连续或不连续的细小发状，有的呈y形状，其旋转的方向与穿孔时钢的旋转方向相反且螺距较大，这种缺陷称之为裂纹。
3.离层：在钢管内表面出现螺旋形状或块状的金属分层或破裂或凸疤，这种缺陷称之为离层。
4.内折：在钢管的内表面出现螺旋形、半螺旋形，无规则分布的锯齿状折叠，这种缺陷称之为内折。
5.结疤（包括鳞层、翘皮、辗皮）：在钢管的内表面，呈现有棱角的斑疤痕，这种缺陷称之为结疤。
6.划伤（拉毛）：钢管内外表面，呈现直线形有规律分布的沟痕，这种缺陷称之为划伤（拉毛）。
7.轧折：沿管壁纵向局部或通长呈现外凹里凸的皱折，外表面呈条状凹陷，这种缺陷称之为轧折。
8.矫凹（矫印）：在钢管表面，呈现螺旋形凹陷，这种缺陷称之为矫凹（矫直印），又称螺纹（矫直倾角）。
9.毛刺：钢管端部圆周方向出现整圈或局部的残留的锯齿状薄片，这种缺陷称之为毛刺。
10.壁厚不均：钢管存在横截面及纵向厚度不等的现象，这种缺陷称之为壁厚不均。
11.抖纹（又称波纹、竹节形、环状）：在钢管内外表面上，沿横向呈高低不平的整圈或半圆波形的环痕，有连续的，也有断续的，有的仅在表面，这种缺陷称之为抖纹（又称波纹、竹节形、环状）。
12.凹坑（包括压痕）：在钢管表面呈现面积不一的局部凹陷，有的呈周期性，也有的无规律。
缺陷表面有破伤为凹坑，表面无破伤为压痕。
13.麻点（又称麻面）：在钢管表面成片的点状的细小凹陷，这种缺陷称之为麻点。
14.直道：在钢管的内外表面呈现具有一定宽度和深度的直线形划痕，分布在钢管的全长或局部，这种缺陷称之为直道。
冷拔管常见缺陷、产生原因及预防和消除方法
[选取日期]冷拔无缝钢管常见的缺陷特征产生的原因及预防和消除方法2010年10月08日孟相欣冷拔无缝钢管常见的缺陷特征产生的原因及预防和消除方法一、折迭拔制后，钢管内外表面呈现直线或螺旋方向的折迭，局部或通长的出现在钢管上。
产生的原因：管料表面有折迭或夹杂物，有严重擦伤和裂纹，管料磨修处有棱角或深宽比（H／b）不够。
预防和消除方法：严格把好穿孔热轧质量关。
二、尺寸超差（包括壁厚超差，壁厚不均，直径超差，椭圆偏心）直径超过了标准的偏差，在同一截面上管壁一边薄，一边厚，直径不等，长短轴之差超出标准规定。
产生的原因：1、拔制模具选择不当，或芯棒（内模）调整不当。
2、内外模设计制造不合理或磨损严重，或硬度不够造成变形磨损。
3、热处理时间长，温度高，或热处理性能不均匀。
4、增减壁的规律控制不当。
5、拔制表编制不合格。
6、钢管矫直时被压扁，造成误差较大。
预防和消除方法：1、正确设计和选配拔管模具。
2、正确执行热处理制度，均匀加热。
3、正确调制矫直机，经常校对拔管机各部件和量具。
4、掌握不同钢种、不同规格钢管的增减壁规律。
5、正确合理编制拔制表。
6、椭圆度出格可重新矫直，局部椭圆度出格可切除。
三、划道钢管表面上呈现纵向直线的划痕称为划道，划道长短不一，宽窄不等，多为沟状，可见沟底。
产生的原因：1、拔模表面不光滑，有裂纹或粘结金属。
2、锤头过度部分有棱角，工具磨损。
3、欠酸洗或毛管上残存氧化铁皮。
4、磷化、皂化工序操作不当。
5、内外模以损坏或磨损严重。
6、中间退火不均，变形量不足。
预防和消除方法：1、提高拔管模具的表面质量。
2、钢管酸洗后，氧化铁皮要冲洗干净。
3、锤头过度部分要圆滑无棱角。
4勤检查模具和钢管的表面，发现问题及时处理。
四、斗纹钢管表面沿长度方向呈高低不平的环形波浪或波浪逐个相同排列，局部或通长出现在钢管内外表面上。
产生的原因：1、热处理后的性能不均，热轧时低温钢造成性能不均。
2、酸洗后冲洗不干净，磷化不良导致皂化不均。
热轧无缝钢管缺陷及修磨
特征：钢管表面呈现高低不平的麻坑。
产生原因：
1)钢管在炉内停留时间过长或加热时间过高，使表面生成氧化铁皮过厚，清除不净，轧入钢管表面。
2)高压水除磷设备不正常工作，除磷不净等。
检判：
严重麻面判废。
3、青线
特征：钢管外表面呈现对称或不对称的直线形轧痕。
产生原因：
1)减径机孔型错位或磨损严重。
2)减径机轧辊孔型设计不合理。
7、指甲印
特征：在钢管表面纵向呈“指甲”直线状分布且每个缺陷间距一米左右。
产生原因：减径机机架在吊运时造成机架辊有撞伤，造成钢管过减径机时造成缺陷。
检判：钢管外表面不允许存在深度超0.02mm的指甲印存在，如存在应完全清除，清除后壁厚、外径实际值不得小于标准要求最小值。
8、精整拉伤
特征：在钢管表面纵向呈直线状分布一条发亮缺陷。
产生原因：精整切管机卡爪调整不当、选用卡爪规格过小及切管机设备问题造成卡
爪退不到位。
检判：钢管外表面不允许存在深度超0.02mm精整拉伤的存在。
9、精整擦伤
特征：钢管表面呈螺旋状，擦伤处表面发亮。
产生原因：矫直机后台与钢管接触后造成。
检判：钢管外表面不允许存在深度超0.02mm精整拉伤的存在。
二、修磨注意点
1、钢管外表面修磨时必需使用抛光片，严禁用磨光片。
2、钢管外表面修磨使用抛光片规格必须用100目以上，保证修磨的缺陷处光滑。
3、钢管外表面缺陷修磨时，保证整体修磨面积是缺陷修磨面积的4到5倍，修磨处应圆滑无棱角。
产生原因：穿孔机导板粘钢或导板磨损严重造成。
检判：钢管外表面不允许存在肉眼可见的导板印存在，如存在应完全清除，清除后壁厚、外径实际值不得小于标准要求最小值。
管道焊接的常见缺陷与质量控制
管道焊接的常见缺陷与质量控制管道焊接的常见缺陷与质量控制1.引言管道焊接是工业领域中常见的连接方法之一，它在建筑、石油、化工、能源等行业广泛应用。
然而，管道焊接过程中常常会出现一些缺陷，影响管道的质量和使用寿命。
因此，对于管道焊接的质量控制非常重要。
2.管道焊接的常见缺陷2.1 焊缺陷●焊缝裂纹：焊接时产生的裂纹，主要包括热裂纹和冷裂纹。
●焊渣夹杂：焊接过程中未清理干净的焊渣残留在焊缝内部。
●松散和不牢固：焊接不牢固，易产生松动和漏气现象。
2.2 金属缺陷●气孔：焊接过程中由于气体进入焊缝中而形成的空洞。
●夹杂物：金属焊缝中夹杂的其他物质，如杂质、灰尘等。
●母材缺陷：母材本身存在缺陷，例如裂纹、夹杂物等。
3.管道焊接的质量控制3.1 人员素质●拥有合格的焊接证书和经验。
●熟悉焊接工艺、方法和相关规范要求。
●具备良好的焊接技术和操作能力。
3.2 焊接材料的质量控制●选用优质的焊接材料。
●对焊接材料进行验收和检测，确保符合相关标准要求。
3.3 焊接设备的质量控制●检查和维护焊接设备，确保其安全可靠。
●定期进行设备的校准和检测。
3.4 焊接过程的控制●控制焊接参数，如电流、电压、焊接速度等。
●严格执行焊接工艺规程，确保焊接过程的稳定性。
●进行焊缝的自动或手工探伤，及时发现并修复缺陷。
3.5 检验与测试●对焊接管道进行非破坏性检测，如超声波检测、射线检测等。
●进行材料的化学成分分析和性能测试。
●检查焊接管道的外观质量、尺寸精度等。
4.附件本文档涉及的附件详见附件一。
5.法律名词及注释5.1 焊缺陷：指焊接过程中产生的缺陷，如焊缝裂纹、焊渣夹杂等。
5.2 焊缝裂纹：焊接时产生的裂纹，分为热裂纹和冷裂纹。
5.3 焊渣夹杂：焊接过程中未清理干净的焊渣残留在焊缝内部。
5.4 松散和不牢固：焊接不牢固，易产生松动和漏气现象。
5.5 气孔：焊接过程中由于气体进入焊缝中而形成的空洞。
5.6 夹杂物：金属焊缝中夹杂的其他物质，如杂质、灰尘等。
