聚氨酯泡沫材料动态力学性能
硬质聚氨酯泡沫
催化剂：催化剂增加可加快反应速度，使体系的反应热聚在泡沫 内部，可能会造成泡沫开裂，另外反应速度增加，模压时间也要 相应加长。
原料的温度
原料的温度将直接影响反应速度，对系统的流动性和填充效果产 生很大的影响
其它助剂
脱模剂
作为脱模剂的物质通常是蜡、脂肪酸金属盐类和硅烷类聚合物。 目前使用最为普遍的是硅烷类聚合物。
外用脱模剂基本分为溶剂型和水基型脱模剂。因前者含大量有机 溶剂且存在火灾隐患，所以后者作为迅速发展起来的环保型脱模剂， 已形成完整的产品系列，取代溶剂型脱模剂。
四、连续板材生产工艺参数对板材的 影响
若面材温度过高，会导致反应速度加快，流动性差，体系的反应热 聚在泡沫内部可能会导致泡沫开裂；
若面材温度过低，泡沫与其接触面的脆性增加，影响粘结性，同时 泡沫的整体密度与芯密度的差值会增加。
双履带温度
双履带温度过高会造成表面不平整，气孔变大，易收缩，但粘结性 会好。一般PUR要求温度35-45℃，PIR要求温度45-60℃。
发泡指数（异氰酸根指数）
指数（Index）体现了异氰酸根基团和羟基的一种关系 指数=异氰酸根的量/羟基的量 Index>100可确保羟基能完全反应掉。硬泡系统是典型的
异氰酸根过量的系统（Index>100），系统指数低于100， 泡沫会收缩 指数和比例的关系：比例一般为异氰酸酯和多元醇混合物 的体积比。 如果泡沫在高指数下加工，并用了正确的催化剂，就会形 成异氰脲酸酯，相应的泡沫叫做异氰脲酸酯（PIR）泡沫。 通常PIR泡沫是在180～350的指数下加工的。
现在我们用的催化剂为PC-8，其主要作用为50%凝胶，50%发泡 三聚催化剂主要用于PIR的生产，以促进异氰酸酯聚合生成异氰脲酸 酯
聚氨酯固化道床用聚氨酯材料使用寿命预测
聚氨酯固化道床用聚氨酯材料使用寿命预测朱彦;韩文;于大海;崔燕军;唐劲松;王红;郄录朝;许永贤【摘要】聚氨酯固化道床中聚氨酯主要原材料有异氰酸酯、多元醇和催化剂,固化道床的耐久性要求聚氨酯固化材料经干热老化、湿热老化和紫外线老化后其拉伸强度和断裂伸长率保持率在70%以上.老化试验结果表明:聚氨酯固化道床用聚氨酯泡沫材料在多种严酷环境下均具有优异的耐老化性能,并能长期保持综合性能的稳定.基于人工加速湿热老化试验数据,采用时温叠加方法估算出聚氨酯固化道床用聚氨酯材料的使用寿命可达45.2年.%The main raw materials of polyurethane include isocyanate,polyol and catalyst in polyurethane solidified ballast bed,and the durability of solidified ballast bed requires that the tensile strength and elongation of polyurethane solidified material should be above 70% after dry-heat aging,hygrothermal aging and ultraviolet aging. Aging test results show that polyurethane foam material used in polyurethane solidified ballast bed has excellent aging resistance ability and can maintain long-term stability of the overall performance in a variety of harsh environments. Based on artificial accelerated hygrothermal aging test data and calculated by time temperature superposition method,the service life of polyurethane material used in polyurethane solidified ballast bed will be up to 45. 2 years.【期刊名称】《铁道建筑》【年(卷),期】2017(000)005【总页数】5页(P113-117)【关键词】聚氨酯固化道床;聚氨酯材料;使用寿命;老化试验;拉伸强度;断裂伸长率【作者】朱彦;韩文;于大海;崔燕军;唐劲松;王红;郄录朝;许永贤【作者单位】上海华峰材料科技研究院,上海 201203;上海华峰材料科技研究院,上海 201203;上海华峰材料科技研究院,上海 201203;上海华峰材料科技研究院,上海201203;上海华峰材料科技研究院,上海 201203;中国铁道科学研究院铁道建筑研究所,北京 100081;中国铁道科学研究院铁道建筑研究所,北京 100081;中国铁道科学研究院铁道建筑研究所,北京 100081【正文语种】中文【中图分类】U213.7+2聚氨酯固化道床是在稳定碎石道床内浇注聚氨酯材料，材料反应后，填充道砟间空隙，并粘接道砟，形成的弹性整体道床，如图1所示。
聚氨酯／环氧树脂互穿网络半硬泡沫的压缩力学性能
Ｃｏ ｐ ｅ ｓｏ ｅ ｈ ｎ ｃ ｌＰｒ ｐｅ ｔｅ ｆＰＵ／ＥＲ ｎ ｅ ｐｅ ｅ ｒ ｔｎ ｍ ｒ ｓ ｉ ｎ Ｍ ｃ ａ ｉ ａ ｏ ｒ ｉｓ ｏ Ｉ ｔｒ ｎ ｔａ ｉｇ
Ｎｅ ｗ ｏ ｋ ｅ ｉ ｉ ｉ ａ ｓ ｔ ｒ ｓ Ｓ ｍ ｒｇ ｄ Ｆｏ ｍ
ＨＵＡ Ｘｉ ｇ ｙ ｎ ｎ 。 ａ ， Ｚ ＨＡＯ Ｐ ｉ ｈ ｎ ，Ｚ ｅ。 ｏ ｇ ｚ ＨＵ Ｊｎ ｈ ａ ｉ 。 ｕ ， Ｗ ＡＮＧ Ｙｕ ｎ ｓ ｅ ｇ ａ ｈ ｎ （ ． Ｄ ｐ ｒ ｅ ｔ ｆ ｈ ｍ ｓ ｙ ａ ｄ Ｍ ｔｒ ｌ ，Ｃ ｌ ｇ ｆ ｃ ，Ｎ ｖｌ ｎｖｒｉ ｆ ｎ ． １ ｅ ａ ｍ ｎ ｏ Ｃ ｅ ｉ ｒ ｎ ａ ｉ ｓ ｏ ｅ ｅｏ ｉ ｔ ｔ ｅａ ｌ Ｓ ． ａ ａ Ｕ ｉｅ ｔ ｏ ｇ ，Ｗｕ ａ ３ ０ ３ ｈｎ ； ｓｙ Ｅ ｈ ｎ４ ０ ３ ，Ｃ ｉ ａ
塑 料 工 业
・
５８ ・
ＣＨＩ ＮＡ ＡＳ ＣＳ Ｉ ＰＬ ＴＩ ＮＤＵＳ ＴＲＹ
第３ 第１ ８卷 期 ２１ ０ ０年 １月

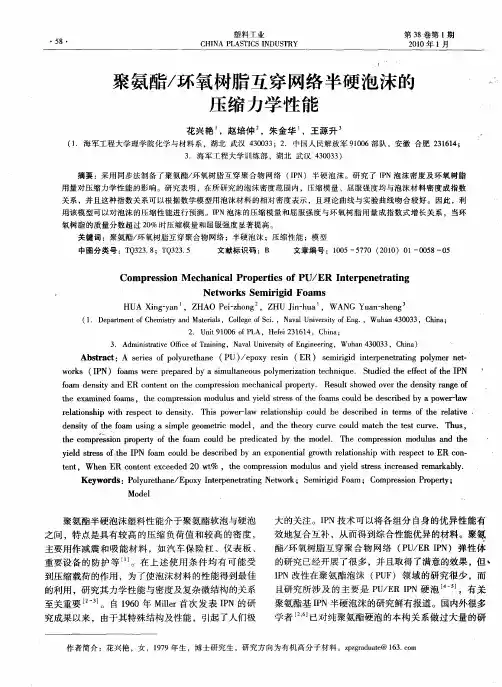

聚 氨酯／ 环氧 树 脂 互穿 网络 半硬 泡 沫 的 压 缩 力学 性 能
花 兴艳 ，赵 培仲 ，朱金 华 ，王源升 。
（ ．海军工程大学理学院化学与材料 系，湖北 武汉 ４０ ３ ；２ １ ３ ０ ３ ．中国人 民解放军 ９０ ６部队 ，安徽 合肥 ２ １１ ； １０ ３６ ４
３ 海 军 工程 大学 训 练 部 ，湖 北 武 汉 ４０ ３ ） ． ３ ０ ３
摘要 ： 采用 同步法制备了聚氨酯／ 环氧树 脂互穿 聚合物 网络 （ Ｎ Ｉ ）半硬 泡沫 。研究 了 ＩＮ泡沫 密度及环氧树脂 Ｐ Ｐ
用 量 对 压 缩 力 学 性 能 的 影 响 。研 究 表 明 ，在 所 研 究 的 泡 沫 密度 范 围 内 ，压 缩 模 量 、屈 服强 度 均 与 泡 沫 材 料 密 度 成 指 数
汽车座椅用慢回弹聚氨酯泡沫体的制备及其性能研究
129慢回弹泡沫体又称黏弹性海绵、记忆海绵等，是指泡沫受外力变形作用下并不立刻恢复原状，而是缓慢的恢复，且无残留变形的软质泡沫[1]。
随着经济社会发展，慢回弹聚氨酯泡沫体在家居、按摩器材、鞋材等多个领域应用越来越广泛[2]。
慢回弹泡沫塑料的原理主要是牵制效应，即它在回弹过程中能牵制回弹，使回弹变得缓慢[3]。
目前一般认为这是由聚氨酯体系的相分离程度以及其特殊的玻璃化转变温度所致[4]。
本文拟从发泡剂、催化剂、稳定剂等影响因素进行比选以提高慢回弹聚氨酯泡沫体的性能，从而改善汽车座椅的舒适性和耐用性。
1 实验部分1.1 聚氨酯泡沫体的制备工艺将55%的自制慢回弹聚醚多元醇A、35%的聚醚多元醇EP-330N，10%的聚合物多元醇POP3628混合作为聚醚多元醇组合料。
其中聚醚多元醇A （羟值240mgKOH/g，f=3），聚醚多元醇EP330N （羟值33-37mgKOH/g，f=3），POP3628（羟值25-29mgKOH/g，f=3），聚氨酯泡沫体的制备工艺如下：发泡温度22℃±2℃、将聚醚多元醇组合料、水、硅油、开孔剂、催化剂混合搅拌均匀，静置片刻，再加入T-9，搅拌均匀，静置后加入异氰酸酯进行发泡，得到慢回弹聚氨酯泡沫体。
2 结果与讨论2.1 TDI对聚氨酯泡沫体的影响本实验分别取异氰酸酯指数为0.80，0.85，0.90，0.95，1.00，1.05进行6组对比实验，其他条件不变。
通过上述实验结果：TDI指数增大，撕裂强度变小，拉伸强度变小，断裂伸长率变小。
TDI指数过高，则会形成大孔和闭孔，熟化时间过长，还会引起泡沫烧芯；TDI指数过低，则易产生裂纹，回弹性差，强度差，压缩永久变形较大。
因此以下实验取异氰酸酯指数为0.90。
2.2 发泡剂用量对聚氨酯泡沫体的影响分别取水为2.0，2.5，3.0，3.5，4.0，4.5进行6组实验，其他条件不变。
通过上述实验发现：增加配方中水用量将会提汽车座椅用慢回弹聚氨酯泡沫体的制备及其性能研究黄莹鞍山市城乡规划设计研究院有限公司 辽宁 鞍山 114001摘要：采用自制慢回弹聚醚多元醇A，普通软泡聚醚多元醇EP-330N，聚合物多元醇POP3628作为组合料与异氰酸酯进行反应，制备出一种汽车座椅用慢回弹聚氨酯泡沫体。
硬质聚氨酯泡沫塑料在军事领域的应用研究进展

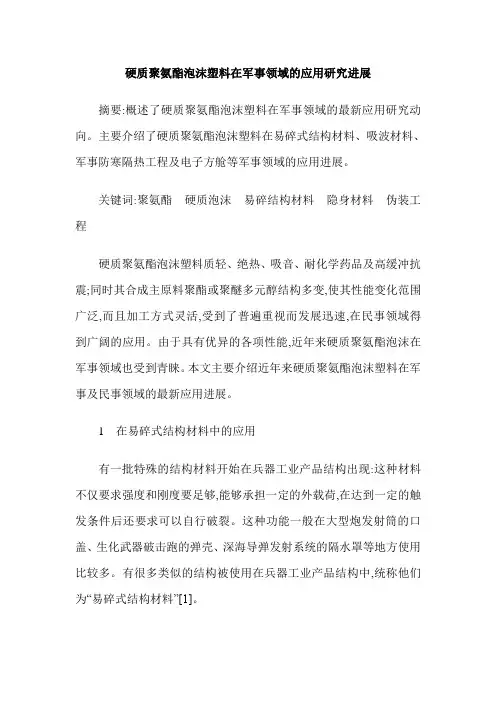

硬质聚氨酯泡沫塑料在军事领域的应用研究进展摘要:概述了硬质聚氨酯泡沫塑料在军事领域的最新应用研究动向。
主要介绍了硬质聚氨酯泡沫塑料在易碎式结构材料、吸波材料、军事防寒隔热工程及电子方舱等军事领域的应用进展。
关键词:聚氨酯硬质泡沫易碎结构材料隐身材料伪装工程硬质聚氨酯泡沫塑料质轻、绝热、吸音、耐化学药品及高缓冲抗震;同时其合成主原料聚酯或聚醚多元醇结构多变,使其性能变化范围广泛,而且加工方式灵活,受到了普遍重视而发展迅速,在民事领域得到广阔的应用。
由于具有优异的各项性能,近年来硬质聚氨酯泡沫在军事领域也受到青睐。
本文主要介绍近年来硬质聚氨酯泡沫塑料在军事及民事领域的最新应用进展。
1 在易碎式结构材料中的应用有一批特殊的结构材料开始在兵器工业产品结构出现:这种材料不仅要求强度和刚度要足够,能够承担一定的外载荷,在达到一定的触发条件后还要求可以自行破裂。
这种功能一般在大型炮发射筒的口盖、生化武器破击跑的弹壳、深海导弹发射系统的隔水罩等地方使用比较多。
有很多类似的结构被使用在兵器工业产品结构中,统称他们为“易碎式结构材料”[1]。
硬质聚氨酯泡沫质轻、密封性能好,强度可调,近年来被用于易碎式结构材料。
例如,用聚氨酯泡沫塑料制成的火箭助推鱼雷头部的声纳保护罩[2],当鱼雷从水中发射推进到空中高速飞行时,它必需具备足够的强度和刚度以保护罩内的仪器装置;当鱼雷接近敌舰再入水时,它必须能够在入水时水面反击力作用下自行碎裂,露出声纳导航装置使能对入水后的鱼雷实施声纳导航。
硬质聚氨酯泡沫塑料用于易碎式结构材料比通常的机械和高分子材料产品复杂得多,它的应用需要综合高分子化学、结构力学、断裂力学等学科的相关理论和试验结果,是高分子材料在兵器工业中应用的新发展。
2 在吸波材料中的应用根据成型工艺和承载力将吸波材料分为两大类:结构型和涂层型。
而结构隐身材料拥有叠层结构、层片复合结构和夹层结构等各种不同结构形式。
其中最重要的一种结构就是泡沫夹心。
聚氨酯绿色发泡实验报告(3篇)

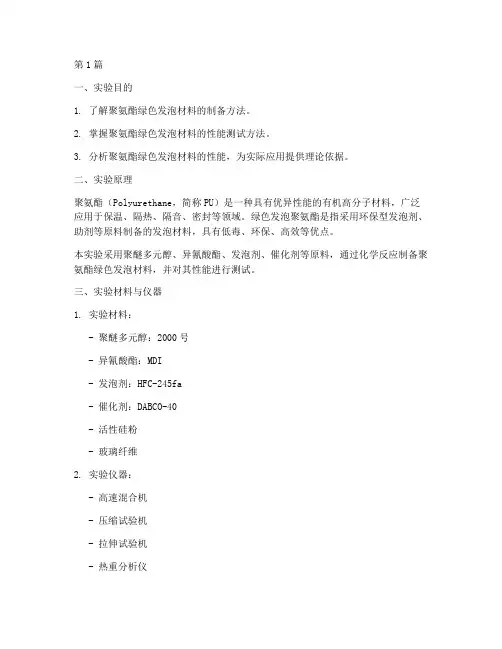

第1篇一、实验目的1. 了解聚氨酯绿色发泡材料的制备方法。
2. 掌握聚氨酯绿色发泡材料的性能测试方法。
3. 分析聚氨酯绿色发泡材料的性能，为实际应用提供理论依据。
二、实验原理聚氨酯（Polyurethane，简称PU）是一种具有优异性能的有机高分子材料，广泛应用于保温、隔热、隔音、密封等领域。
绿色发泡聚氨酯是指采用环保型发泡剂、助剂等原料制备的发泡材料，具有低毒、环保、高效等优点。
本实验采用聚醚多元醇、异氰酸酯、发泡剂、催化剂等原料，通过化学反应制备聚氨酯绿色发泡材料，并对其性能进行测试。
三、实验材料与仪器1. 实验材料：- 聚醚多元醇：2000号- 异氰酸酯：MDI- 发泡剂：HFC-245fa- 催化剂：DABCO-40- 活性硅粉- 玻璃纤维2. 实验仪器：- 高速混合机- 压缩试验机- 拉伸试验机- 热重分析仪- 水分测定仪- 红外光谱仪四、实验步骤1. 按照配方比例称取聚醚多元醇、异氰酸酯、发泡剂、催化剂等原料。
2. 将称量好的原料放入高速混合机中，进行预混合。
3. 将预混合好的原料转移到反应釜中，加热升温至一定温度，加入催化剂。
4. 在反应过程中，观察反应釜内混合物的颜色、粘度等变化，调整反应条件。
5. 反应完成后，将产物倒入模具中，进行发泡成型。
6. 成型后的发泡材料在室温下放置一定时间，使其充分固化。
7. 对固化后的发泡材料进行性能测试，包括压缩强度、拉伸强度、导热系数、水分含量等。
五、实验结果与分析1. 压缩强度：实验制备的聚氨酯绿色发泡材料的压缩强度为0.6MPa，符合GB/T 8813-2005标准要求。
2. 拉伸强度：实验制备的聚氨酯绿色发泡材料的拉伸强度为0.4MPa，符合GB/T 528-2009标准要求。
3. 导热系数：实验制备的聚氨酯绿色发泡材料的导热系数为0.025W/(m·K)，满足GB/T 10294-2008标准要求。
4. 水分含量：实验制备的聚氨酯绿色发泡材料的水分含量为2%，低于GB/T 8810-2005标准要求。
聚氨酯泡沫塑料的研究与应用
聚氨酯泡沫塑料的研究与应用摘要：随着科学技术的不断进步，聚氨酯泡沫塑料得到了越来越高的关注度，因其具有优异的新跟那个，被广泛应用与各行各业中。
本文主要论述了聚氨酯泡沫塑料的发展和应用，并介绍了研究人员通过对聚氨酯泡沫塑料的改性，优化和提高其各方面性能，从而拓宽其应用范围。
关键词：聚氨酯，泡沫塑料，应用，改性1.泡沫塑料的概述泡沫塑料也称多孔塑料，是由传统的热塑性和热固性树脂作为原材料，通过各种发泡技术制备而成，在传统的固体塑料中填充大量的气体微孔，其结构如同海绵，属于高分子类材料。
因为泡沫塑料具有很优良的性质，如密度低质量小、吸收噪音效果好、绝热保温性能优异等，所以近年来得到了越来越多的关注。
泡沫塑料的制备成型过程简单，品种多，性能优异，在现代塑料工业中已经成为不可或缺的产品[1]。
1.聚氨酯泡沫塑料的概述聚氨酯（PU），全称为聚氨基甲酸酯，由多异氰酸酯类与多元醇类反应生成的聚合物，是在20世纪40年代，由德国科学家拜尔所发明[2]。
聚氨酯材料材料有不同的分子结构，如线形结构和体型结构，故其具有不同的性能，其结构和性能可以通过调整原材料中官能团数目来调整。
聚氨酯制品可以分为泡沫类和非泡沫类两种，聚氨酯泡沫塑料是聚氨酯制品中最重要的品种，同时也是泡沫塑料的一个重要分支，被称为“第五大塑料”[3]。
聚氨酯泡沫塑料是由黑料和白料反应制备而成，其中黑料是多异氰酸酯，白料包含多元醇、表面活性剂、催化剂、发泡剂等。
根据不同的配方，改变其中一种原料的量，调整原料官能团数目就可以制备具有不同结构和性能的聚氨酯泡沫塑料[4]，由于聚氨酯这种独特的特性，聚氨酯材料制备的泡沫塑料有很多种品种，具有不同的性能，可以满足不同领域的需求。
1.聚氨酯泡沫塑料的应用聚氨酯泡沫塑料在全球功能性塑料用量中排名第五，是应用较为广泛的高分子材料之一[5]。
聚氨酯泡沫塑料的导热系数很低，保温效果较好，与其他保温材料相比，达到同样的保温效果，聚氨酯泡沫塑料所需要的厚度最小，可以将其作为一种性能优异的保温材料。
JC／T 998—2006《喷涂聚氨酯硬泡体保温材料》标准介绍
Ｇｏ ｅ ｎ ｎ ｏ ｉ ｖ ｒ ｍｅ ｔ ｌ ｙ Ｐ ｃ
聚 氨 酯 硬 泡 外 墙 外 保温 工 程 技 术导 则 （ 编 一 ） 摘
建设 部 聚氨 酯建 筑节 能应 用推 广 工作组
前言
节约能源己成为我国社会发展的一项重要 国策 ，建筑节能在节约能源 的系统工程中占有举足轻重的地位 ，我国政府 十分重视建筑节能工作。 对建筑物进行墙体保温是建筑节能的有效途径之一。 经过多年 的技术发展及工程实践， 已有若干种 保温材料及其体系可 以成功应用于外墙外保温工程 ， 其中聚氨酯硬泡外墙外保温系统就是一种综合 Ｉ能 良 的新型外墙保温 生 好 体系。 经研究测试及工程应用证明， 聚氨酯硬泡外墙外保温系统保温隔热性能 良好， 这对于在我国实现更高建筑节能 目标具 有重要意义。聚氨酯硬泡外墙外保温系统在我国建筑节能领域具有 良好的发展前景。 为进一步推广聚氨酯硬泡外墙外保温系统， 引导、 促进和规范聚氨酯硬泡外墙外保温系统的健康发展， 使聚氨酯硬泡外 墙外保温工程做到技术先进、 工艺可靠、 保证质量、 经济合理、 节能效果明显， 特制定 《 聚氨酯硬泡外墙外保温工程技术导
物理力学性能包括了聚氨酯硬泡体保温材料的7闭孔率全部技术项技术指标是结合了屋面和墙体防水保温工程spf泡孔结构由无数个微小的气泡所组成这些微孔的要求参考了大量技术文献企业标准及有关专家的意互不相通因此该产品吸水率很低也不透水带表皮的见同时将全国许多sw企业的产品进行多次反复验证试验spf吸水率接近零n当spf互联壁闭孔结构的闭孔率大于后确定的
涂施工工艺而成的保温兼有防水功能的产品， 在国内策标准 ・ Ｇ ０ ８ １ ２ ０ ０
． 氨酯硬泡体 （ 简称 ＳＦ ， Ｐ ） 所以本标准名称定为：喷涂聚氨酯 用时尺寸变化率小于等于 １０ 。 硬泡体保温材料。 本标准规定了用喷涂施工工艺成型的喷涂聚氨酯硬泡体 （） ５抗压强度 从使用角度要求 ， 上人屋面的ＳＦ Ｐ 抗压强度要求较高， 对
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１００７－９６２９（２０１２）０３－０３５６－０５高应变率下聚氨酯泡沫材料动态力学性能研究范俊奇１＇２，董宏晓２，高永红１＇２，楼梦麟１１．同济大学土木工程防灾国家重点实验室，上海２０００９２；２．总参工程兵科研三所，河南洛阳４７１０２３摘要：在静力试验的基础上，利用ＩＮＳＴＲＯＮ－１１８５型万能材料试验机在快速加载条件下对不同应变速度的聚氨酯泡沫材料动载抗压性能进行了较系统的试验，完整给出了聚氨酯泡沫材料在高应变速率下的动态应力应变曲线，定性研究了聚氨酯泡沫材料的动态力学行为，探讨了该材料性能与加载速率的关系，得到了考虑应变率效应的材料动态本构关系，最终给出了便于工程应用的材料静态和动态力学参数之间的关系．聚氨酯泡沫材料；高应变率；动态力学性能；吸能特性ＴＢ５３５＋．１Ａ１０． ３９６９／ｊ． ｉｓｓｎ． １００７－９６２９． ２０１２．０３． ０１２ Ｓｔｕｄｙ ｏｎ Ｄｙｎａｍｉｃ Ｍｅｃｈａｎｉｃａｌ Ｐｒｏｐｅｒｔｉｅｓ ｏｆ Ｐｏｌｙｕｒｅｔｈａｎｅ Ｆｏａｍ Ｍａｔｅｒｉａｌｓ ｕｎｄｅｒ Ｈｉｇｈ Ｓｔｒａｉｎ Ｒａｔｅ ＦＡＮ Ｊｕｎ－ｑｉ ＤＯＮＧ Ｈｏｎｇ－ｘｉａｏ ＧＡＯ Ｙｏｎｇ－ｈｏｎｇ ＬＯＵ Ｍｅｎｇ－ｌｉｎ ２０１０－１２－１９２０１１－０３－１４范俊奇（１９７５－），男，河南洛阳人，同济大学博士生．Ｅ－ｍａｉｌ： ｌｙｆｊｑ＠１６３．ｃｏｍ 万方数据６．６７Ｘ １０ ２ ０．３４６ ６．８５１．３３× １０－１ ０．３７６ ５．５７万方数据与静屈服应力的关系ａｍｉｃ ｙｉｅｌｄ ｓｔｒｅｓｓ ａｎｄ ｓｔａｔｉｃ ｙｉｅｌｄ ｓｔｒｅｓｓ万方数据＠＠［１］ ＫＩＭ Ｈ Ｓ， ＰＡＫＯＲＮ， ＰＬＵＢＲＡＩ． Ｍａｎｕｆａｃｔｕｒｉｎｇ ａｎｄ ｆａｉｌｕｒｅ ｍｅｃｈａｎｉｓｍｓ ｏｆ ｓｙｎｔａｃｔｉｃ ｆｏａｍ ｕｎｄｅｒ ｃｏｍｐｒｅｓｓｉｏｎ［Ｊ］． Ｃｏｍｐｏｓ ｉｔｅｓ（Ｐａｒｔ Ａ） ： Ａｐｐｌｉｅｄ Ｓｃｉｅｎｃｅ ａｎｄ Ｍａｎｕｆａｃｔｕｒｉｎｇ，２００４，３５（９）： １００９－１０１５．＠＠［２］范俊奇，田志敏．轴向受压条件下泡沫充填薄壁金属构件力学 特性试验研究［Ｊ］．防护工程，２００３（２）：２０－２４．ＦＡＮ Ｊｕｎ－ｑｉ， ＴＩＡＮ Ｚｈｉ－ｍｉｎ． Ｅｘｐｅｒｉｍｅｎｔａｌ ｓｔｕｄｙ ｏｎ ｔｈｅ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｙ ｏｆ ｔｈｉｎ ｗａｌｌ ｍｅｔａｌ ｆｉｌｌｅｄ ｗｉｔｈ ｆｏａｍ ｕｎｄｅｒ ａｘｉａｌ ｃｏｍｐｒｅｓｓｉｖｅ ｌｏａｄ［Ｊ］． Ｐｒｏｔｅｃｔｉｖｅ Ｅｎｇｉｎｅｅｒｉｎｇ， ２００３ （２） ： ２０－２４．（ｉｎ Ｃｈｉｎｅｓｅ）＠＠［３］王章忠，张祖凤．硬质聚氨酯泡沫塑料芯材与夹层结构的研究 ［Ｊ］．机械工程材料，２００４，２８（１）：４４－４６．ＷＡＮＧ Ｚｈａｎｇ－ｚｈｏｎｇ， ＺｈＡＮＧ Ｚｕ－ｆｅｎｇ． Ｓｔｕｄｙ ｏｎ ｔｈｅ ｐｏｌｙｕｒｅｔｈａｎｅ ｆｏａｍｍａｔｅｒｉａｌ ａｎｄ ｔｈｅ ｓａｎｄｗｉｃｈ ｃｏｎｓｔｒｕｃｔｉｏｎ［Ｊ］． Ｍｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｍａｔｅｒｉａｌ， ２００４，２８ （ １ ） ：４４－４６． （ｉｎ Ｃｈｉｎｅｓｅ）＠＠［４］王成国，郭小燕，李木森，等．钢板－高聚物－钢板层压复合材料 的成形性研究［Ｊ］．机械工程材料，１９９４，１８（３）：６－８． ＷＡＮＧ Ｃｈｅｎｇ－ｇｕｏ，ＧＵＯ Ｘｉａｏ－ｙａｎ，ＬＩ Ｍｕ－ｓｅｎ，ｅｔ ａｌ． Ｓｔｕｄｙ ｏｎ ｔｈｅ ｐｏｌｙｕｒｅｔｈａｎｅ ｆｏａｍ ｍａｔｅｒｉａｌ ａｎｄ ｔｈｅ ｓａｎｄｗｉｃｈ ｃｏｎｓｔｒｕｃｔｉｏｎ ［Ｊ］． Ｍｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｍａｔｅｒｉａｌ， １９９４， １８ （ ３ ） ： ６－８． （ ｉｎ Ｃｈｉｎｅｓｅ）＠＠［５］ ＶＡＺＩＲＩ Ａ， ＸＵＥ Ｚ， ＨＵＴＣＨＩＮＳＯＮ Ｊ Ｗ． Ｍｅｎｔａｌ ｓａｎｄｗｉｃｈ ｐｌａｔｅｓ ｗｉｔｈ ｐｏｌｙｍｅｒ ｆｏａｍ－ｆｉｌｌｅｄ ｃｏｒｅｓ［Ｊ］． Ｍａｔｈｅｍａｔｉｃａｌ Ｓｃｉ ｅｎｃｅｓ Ｕｂｌｉｓｈｅｒｓ，２００６，１（ １）：１－３２．＠＠［６］林玉亮，卢芳云，王晓燕，等．低密度聚氨酯泡沫压缩行为实验 研究［Ｊ］．高压物理学报，２００６，２１（１）：８８－９２． ＬＩＮ Ｙｕ－ｌｉａｎｇ， ＬＵ Ｆａｎｇ－ｙｕｎ， ＷＡＮＧ Ｘｉａｏ－ｙａｎ，ｅｔ ａｌ．Ｅｘｐｅｒｉ万方数据能［Ｊ］．硅酸盐学报，２００８，３６（１）：８２－８７． ＷＡＮＧ Ｗｅｉ， ＹＩ Ｚｈａｏ－ｈｕａ， ＬＩ Ｓｈｉ－ｑｕｎ， ｅｔ ａｌ． Ｓｕｌｆａｔｅ ｒｅｓｉｓｔａｎｃｅ ｏｆ ｎｏｖｅｌ ｐｈｏｓｐｈｏａｌｕｍｉｎａｔｅ ｃｅｍｅｎｔ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ ｔｈｅ Ｃｈｉｎｅｓｅ Ｃｅｒａｍｉｃ Ｓｏｃｉｅｔｙ， ２００８，３６ （ １ ） ： ８２－８７． （ ｉｎ Ｃｈｉｎｅｓｅ）＠＠［１３］ ＸＩＮＧ Ｆｅｎｇ，ＹＩ Ｚｈａｏ－ｈｕａ，ＬＩ Ｓｈｉ－ｑｕｎ，ｅｔ ａｌ． Ｓｉｍｕｌａｔｅｄ ｓｅａｗａ ｔｅｒ－ｒｅｓｉｓｔａｎｃｅ ｏｆ ｂｌｅｎｄｅｄ Ｐｏｒｔｌａｎｄ－ｐｈｏｓｐｈｏａｌｕｍｉｎａｔｅ［Ｊ］． Ｓｉｌｉ ｃａｔｅｓ Ｉｎｄｕｓｔｒｉａｌｓ Ｃｅｒａｍｉｃ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ（Ｂｅｌｇｉｕｍ）， ２００９，７４（１１－１２） ： ３３９－３４２．＠＠［１４］ ＸＩＮＧ Ｆｅｎｇ， ＤＩＮＧ Ｚｈｕ， ＬＩ Ｓｈｉ－ｑｕｎ， ｅｔ ａｌ． Ｔｈｅ ｃａｐａｃｉｔｙ ｏｆ ｐｈｏｓｐｈｏａｌｕｍｉｎａｔｅ ｃｅｍｅｎｔ ｍｏｒｔａｒ ｔｏ ｐｒｏｔｅｃｔ ｓｔｅｅｌ ｆｒｏｍ ｃｏｒｒｏ ｓｉｏｎ［Ｊ］． Ｓｉｌｉｃａｔｅｓ Ｉｎｄｕｓｔｒｉａｌｓ Ｃｅｒａｍｉｃ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ （Ｂｅｌｇｉｕｍ） ，２００９，７４（１－２） ： ２７－３１．＠＠［１５］ ＳＩＳＯＭＰＨＯＮ Ｋ，ＦＲＡＮＫＥ Ｌ． Ｃａｒｂｏｎａｔｉｏｎ ｒａｔｅｓ ｏｆ ｃｏｎｃｒｅｔｅｓ ｃｏｎｔａｉｎｉｎｇ ｈｉｇｈ ｖｏｌｕｍｅ ｏｆ ｐｏｚｚｏｌａｎｉｃ ｍａｔｅｒｉａｌｓ ［Ｊ］． Ｃｅｍｅｎｔ ａｎｄ Ｃｏｎｃｒｅｔｅ Ｒｅｓｅａｒｃｈ， ２００７，３ ７ （１２） ： １６４７－１６５３．＠＠［１６］张誉，蒋利学，张伟平，等．混凝土结构耐久性概论［Ｍ］．上海： 上海科学技术出版社，２００３：４２－４３． ＺＨＡＮＧ Ｙｕ， ＪＩＡＮＧ Ｌｉ－ｘｕｅ， ＺＨＡＮＧ Ｗｅｉ－ｐｉｎｇ， ｅｔ ａｌ． Ｄｕｒａ ｂｉｌｉｔｙ ｏｆ ｃｏｎｃｒｅｔｅ ｓｔｒｕｃｔｕｒｅｓ［Ｍ］． Ｓｈａｎｇｈａｉ： Ｓｈａｎｇｈａｉ Ｓｃｉｅｎｔｉｆｉｃ ＆ Ｔｅｃｈｎｉｃａｌ Ｐｕｂｌｉｓｈｅｒｓ，２００３：４２－４３． （ｉｎ Ｃｈｉｎｅｓｅ）＠＠［１７］ ＳＵＬＡＰＨＡ Ｐ，ＷＯＮＧ Ｓ Ｆ，ＷＥＥ Ｔ Ｈ，ｅｔ ａｌ． Ｃａｒｂｏｎａｔｉｏｎ ｏｆ ｃｏｎｃｒｅｔｅ ｃｏｎｔａｉｎｉｎｇ ｍｉｎｅｒａｌ ａｄｍｉｘｔｕｒｅｓ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ Ｍａｔｅｒｉ ａｌｓ ｉｎ Ｃｉｖｉｌ Ｅｎｇｉｎｅｅｒｉｎｇ，２００３，１５（２）：１３４－１４３．＠＠［１８］ ＷＥＥ Ｔ Ｈ， ＳＵＲＹＡＶＡＮＳＨＩ Ａ Ｋ， ＬＯＧＥＮＤＲＡＮ Ｄ． Ｐｏｒｅ ｓｔｒｕｃｔｕｒｅ ｃｏｎｔｒｏｌｌｉｎｇ ｔｈｅ ｃａｒｂｏｎａｔｉｏｎ ｏｆ ａ ｈａｒｄｅｎｅｄ ｃｅｍｅｎｔ ｍａｔｒｉｘ ｂｌｅｎｄｅｄ ｗｉｔｈ ｍｉｎｅｒａｌ ａｄｍｉｘｔｕｒｅ［Ｊ］． Ａｄｖａｎｃｅｓ ｉｎ Ｃｅ ｍｅｎｔ Ｒｅｓｅａｒｃｈ， １９９９，１１（２） ： ８１－９５．＠＠［１９］ ＣＡＳＴＲＯ Ｐ，ＳＡＮＪＵＡＮ Ｍ Ａ，ＧＡＮＥＳＣＡ Ｊ． Ｃａｒｂｏｎａｔｉｏｎ ｏｆ ｃｏｎｃｒｅｔｅ ｉｎ Ｍｅｘｉｃｏ Ｇｕｌｆ［Ｊ ］． Ｂｕｉｌｄｉｎｇ ａｎｄ Ｅｎｖｉｒｏｎｍｅｎｔ， ２０００， ３５（２）： １４５－１４９．ｍｅｎｔａｌ ｓｔｕｄｙ ｏｆ ｔｈｅ ｃｏｍｐｒｅｓｓｉｂｌｅ ｂｅｈａｖｉｏｒ ｏｆ ｌｏｗ ｄｅｎｓｉｔｙ ｐｏｌｙｕｒｅｔｈａｎｅ ｆｏａｍ［Ｊ］． Ｃｈｉｎｅｓｅ Ｊｏｕｒｎａｌ ｏｆ Ｈｉｇｈ Ｐｒｅｓｓｕｒｅ Ｐｈｙｓｉｃｓ，２００６，２１（１）：８８－９２． （ｉｎ Ｃｈｉｎｅｓｅ）＠＠［７］胡时胜，刘剑飞，王悟．硬质聚氨酯泡沫塑料的缓冲吸能特性评 估［Ｊ］．爆炸与冲击，１９９８，１８（１）：４２－４７．ＨＵ Ｓｈｉ－ｓｈｅｎｇ，ＬＩＵ Ｊｉａｎ－ｆｅｉ，ＷＡＮＧ Ｗｕ． Ｅｖａｌｕａｔｉｏｎ ｏｆ ｃｕｓｈｉｏｎｉｎｇ ｐｒｏｐｅｒｔｉｅｓ ａｎｄ ｅｎｅｒｇｙ－ａｂｓｏｒｐｔｉｏｎ ｃａｐａｂｉｌｉｔｙ ｏｆ ｒｉｇｉｄ ｐｏｌｙｕｒｅｔｈａｎｅ ｆｏａｍ［Ｊ］． Ｅｘｐｌｏｓｉｏｎ ａｎｄ Ｓｈｏｃｋ Ｗａｖｅｓ， １９９８， １８（ １）：４２－４７． （ｉｎ Ｃｈｉｎｅｓｅ）万方数据高应变率下聚氨酯泡沫材料动态力学性能研究作者：范俊奇， 董宏晓， 高永红， 楼梦麟， FAN Jun-qi， DONG Hong-xiao， GAO Yong-hong ， LOU Meng-lin作者单位：范俊奇,高永红,FAN Jun-qi,GAO Yong-hong(同济大学土木工程防灾国家重点实验室,上海200092;总参工程兵科研三所,河南洛阳471023)， 董宏晓,DONG Hong-xiao(总参工程兵科研三所,河南洛阳,471023)， 楼梦麟,LOU Meng-lin(同济大学土木工程防灾国家重点实验室,上海,200092)刊名：建筑材料学报英文刊名：Journal of Building Materials年，卷(期)：2012,15(3)1.胡时胜;刘剑飞;王悟硬质聚氨酯泡沫塑料的缓冲吸能特性评估 1998(01)2.林玉亮;卢芳云;王晓燕低密度聚氨酯泡沫压缩行为实验研究 2006(01)3.VAZIRI A;XUE Z;HUTCHINSON J W Mental sandwich plates with polymer foam-filled cores 2006(01)4.王成国;郭小燕;李木森钢板-高聚物-钢板层压复合材料的成形性研究 1994(03)5.王章忠;张祖凤硬质聚氨酯泡沫塑料芯材与夹层结构的研究 2004(01)6.范俊奇;田志敏轴向受压条件下泡沫充填薄壁金属构件力学特性试验研究 2003(02)7.KIM H S;PAKORN;PLUBRAI Manufacturing and failure mechanisms of syntactic foam under compression 2004(09)本文链接：/Periodical_jzclxb201203012.aspx。
