GBT228.1-2010 金属材料室温拉伸试验方法课件

合集下载

最新gbt228.1-室温拉伸ppt课件

最新gbt228.1-室温拉伸ppt课件
➢ 注:此规定仅仅适用于呈现明显屈服材料和不测定屈服点 延伸率的情况。
应 力 (MPa)
应 力 (MPa)
R eL
R eH R eL
0 应 力 (MPa)
延 伸 率 (%)
0 应 力 (MPa)
延 伸 率 (%)
R eL
R eH R eL
0
延 伸 率 (%)
0
延 伸 率 (%)
GB/T 228.1-2010
GB/T 228.1-2010
上屈服强度(ReH)和下屈服强度(ReL)的测定
方法1:图解方法 应采用不劣于1级准确度的引伸计,引伸计标距不小
于标距的一半: 应采用1级或优于1级准确度的试验机; 试验时,可以记录力-延伸曲线或力-位移曲线方式。
采用自动测定方法时,相应地采集力-延伸或力-位移数 据。
应变速率

eL
e
应尽可能保持Biblioteka 定。在测定这些性能时,eL•e
应选用
下面两个范围之一:

范围1:eL e =0.00007s-1,相对误差±20% •
范围2:eL e =0.00025s-1,相对误差±20%(如果没有其他规定,
推荐选取该速率)
GB/T 228.1-2010
上屈服强度(ReH)和下屈服强度(ReL)的测定
GB/T 228.1-2010
上屈服强度(ReH)和下屈服强度(ReL)的测定
方法A: •
a)在直至测定ReH应按照规定的应变速率 eL e 。这一范围需要在试样
上装夹引伸计,消除拉伸试验机柔度的影响,以准确控制应变速
率e。L• (e 对于不• 能进行应变速率控制的试验机,根据平行长度估计
的应变速率eL c 也可用。

GBT 228.1-金属材料 室温拉伸试验方法共42页文档

GBT 228.1-金属材料 室温拉伸试验方法共42页文档

9试验设备的准确度
试验机应按照GB/T 16825.1进行检验,并且其准 确度应为 1级或优于 1级。
引伸计的准确度级别应符合GB/T 12160的要求。 测定上屈服强度、下屈服强度、屈服点延伸率、规定 塑性延伸强度、规定总延伸强度、规定残余延伸强度, 以Байду номын сангаас规定残余延伸强度的验证试验,应使用不劣于 1 级准确度的引伸计;测定其他具有较大延伸率的性能, 例如抗拉强度、最大力总延伸率和最大力塑性延伸率、 断裂总延伸率,以及断后伸长率,应使用不劣于 2级 准确度的引伸计。
套环夹具等合适的夹具夹持试样。
10.3应变速率控制的试验速率ėLC(方法A)
应变ε :拉伸时试样长度方向特定标距下的伸长量
ΔL与原标距L0的比值,定义为工程应变,即:
ε = ΔL/ L0
10.4应力速率控制的试验速率(方法B) 10.4.1总则
试验速率取决于材料特性并应符合下列要求。如
果没有其他规定,在应力达到规定屈服强度的一 半之前,可以用任意的试验速率。超过这点以后
示例1:GB/T228A224表示为应变速率控制,不同阶段的 试验速率范围分别为2,2和4。
示例2:GB/T228B30表示试验为应力速率控制,试验的
名义应力速率为30MPa ·s ˉ1。
示例3:GB/T228B表示试验为应力速率控制,试验的名
11 上屈服强度的测定 上屈服强度ReH可以从力-延伸曲线图或
在弹性范围试验机的横梁位移速率 应在 表 4规定的应力速率范围内,并尽可能保持 恒定。
在塑性范围和直至规定强度(规定塑性延伸 强度、规定总延伸强度和规定残余延伸强
度)应变速率不应超过0.0025s ˉ1 。
10.4.2.5 横梁位移速率

GBT228.1-2010_金属材料_拉伸试验第1部分_室温试验方法(东锦内部培训课件)PPT

GBT228.1-2010_金属材料_拉伸试验第1部分_室温试验方法(东锦内部培训课件)PPT
上、下屈服强度位置判定的基本原则如下:
屈服前的第1个峰值应力判为上屈服强度,不管其后的峰值 应力比它大或比它小; 屈服阶段中如呈现两个或两个以上的谷值应力,舍弃第1个 谷值应力不计,取其余谷值应力中最小值判为下屈服强度;
屈服阶段中呈现平台,平台应力判为下屈服强度;如呈现
多个而且后者高于前者的屈服平台,判第1个平台应力为下 屈服强度;
当指针首次回转前指示的最大力判定为FeH;
当指针出现多次回转,则不考虑第一次回转,而取其余这些 回转指示的最低力判定为FeL; 当只有一次回转,则其回转的最低力判定为FeL。
ReH和ReL测定时应注意的问题:
a)当材料呈现明显屈服状态时,相关产品标准应规定
或说明测定ReH或ReL或两者。当相关产品标准无明确
应力(MPa)
应力(MPa)
ReH ReL
ReL
0
延伸率(%)
0
延伸率(%)
应力(MPa)
应力(MPa)
ReH ReL
ReL
0
延伸率(%)
0
延伸率(%)
上屈服强度(ReH)和下屈服强度(ReL)的测定
方法2:指针方法
采用指针方法测定ReH和 ReL时,在试验测定时要注视试验机
测力表盘指针的指示,按照定义判定上屈服力和下屈服力; 当指针首次停止转动保持恒定的力判定为FeL;


上屈服强度(ReH)和下屈服强度(ReL)的测定
方法B:
如仅测定上屈服强度,试验时的弹性应力速率应在下表的规定范围 内,试验机夹头的分离速率应尽可能保持恒定。 如仅测定下屈服强度,在试样平行长度的屈服期间应变速率应在 0.00025/s~0.0025/s之间,并尽可能保持恒定。如不能直接调节这 一应变速率,应通过调节屈服即将开始前的应力速率来调整,在屈 服完成之前不再调节试验机的控制。 任何情况下,弹性范围内的应力速率不得超过下表规定的最大速率。 如在同一试验中测定上屈服强度和下屈服强度,测定下屈服条件应 符合标准10.4.2.2的要求。

GB228.1金属材料 室温拉伸试验影响因素分析ppt课件

GB228.1金属材料 室温拉伸试验影响因素分析ppt课件

另一截面积为S0,原 始标距为L0r的伸长
率Ar
Ar=(L0/L0r)0.4*A0
2020/6/2
20
拉伸试样—钢的伸长率换算
GB/T 17600.1-1998 钢的伸长率换算 第1部分:碳素钢和低合金钢 ☆原始截面积相同,由一定标距试样伸长率转换成另一定标距试样的伸长率
截面积为S0,原始标 距为L0的伸长率A0
夹持试样倾斜、则会直接导致测量结果错误。 ▲试验人员不符合相关标准(GB/T 228.1-2010、ASTM E8、JIS Z2241-2011)要求的操作
也会导致测量结果的错误。
2020/6/2
2
设备(含引伸计及夹具)
标准及相关要求:
标准要求 GB/T 228.1-2010 GB/T 5027-2007(r值) GB/T 5028-2008(n值)
带表卡尺。
▲薄板试样尺寸测量误差主要来源于厚度测量,对于厚度<0.6mm板材试样,应选用分辨 力优于0.005mm的测量工具。
2020/6/2
4
尺寸测量工具的分辨力
对试验结果的影响:
▲测量工具选用不当,会造成原始横截面积测量精度偏低,从而影响屈服/抗拉 强度的测量结果。
样品尺寸mm
卡尺测量厚度 及宽度
果的测量不确定度,建议原始截面积应准确到±1%。当误差的主要部分来源于厚度时,宽
度的测量误差不应超过±0.2%,此时厚度测量误差不应超过±0.8%。
拉伸试样规格
薄钢板(0.60mm×20mm) 薄钢板(0.80mm×20mm) 薄钢板(1.0mm×20mm) 薄钢板(1.25mm×20mm) 薄钢板(1.50mm×20mm) 薄钢板(2.50mm×20mm)
直径或厚度<4mm线材、棒材和型材拉伸试样:

金属材料室温拉伸试验方法标准培训讲稿GBT228-2010.

金属材料室温拉伸试验方法标准培训讲稿GBT228-2010.

由于在拉伸试验中无论在加力或卸力期间应力和应变都保持单 值线性关系,因此试验材料的弹性模量是oa段的斜率。 用以下公式求得:
E=σ/ε
oa线段的a点是应力-应变呈直线关系的最高点,这点的应力叫 理论比例极限,超过a点,应力-应变则不再呈直线关系,即不再 符合虎克定律。比例极限的定义在理论上很有意义,它是材料从弹 性变形向塑性变形转变的,但很难准确地测定出来,因为从直线向 曲线转变的分界点与变形测量仪器的分辨力直接相关,仪器的分辨 力越高,对微小变形显示的能力越强,测出的分界点越低,这也是 为什麽在最近两版国家标准中取消了这项性能的测定,而用规定塑 性(非比例)延伸性能代替的原因。
金属材料 室温拉伸试验 技术内容变化
我国的金属室温拉伸试验标准GB/T228主要技术 内容完全与国际标准ISO6892新标准相同。 (见国际标准ISO6892-1:2009)
第二部分

拉伸性能的测定
本标准定义了12种可测拉伸性能,这些性能是:
强度性能:

上屈服强度(ReH)


下屈服强度(ReL)
的结束点,所对性应变硬化阶段 (ef)
屈服阶段结束后,试样在塑性变形下产生应变硬化,在e点 应力不断上升,在这个阶段内试样的变形是均匀和连续的,应 变硬化效应是由于位错密度增加而引起的,在此过程中,不同 方向的滑移系产生交叉滑移,位错大量增殖,位错密度迅速增 加,此时必须不断继续施加力,才能使位错继续滑移运动,直 至f点。f点通常是应力-应变曲线的最高点(特殊材料除外), 此点所对应的应力是重要的性能判据。
第2阶段:滞弹性阶段 (ab)
在此阶段,应力-应变出现了非直线关系,其特点是:当力加 到b点时然后卸除力,应变仍可回到原点,但不是沿原曲线轨迹回 到原点,在不同程度上滞后于应力回到原点,形成一个闭合环,加 力和卸力所表现的特性仍为弹性行为,只不过有不同程度的滞后, 因此称为滞弹性阶段,这个阶段的过程很短。这个阶段也称理论弹 性阶段,当超过b点时,就会产生微塑性应变,可以用加力和卸力 形成的闭合环确定此点,当加卸力环第1此形成开环时所对应的点 为b点。

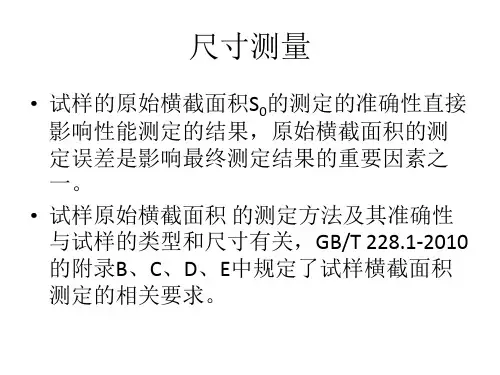

GBT2281XXXX宣贯材料之四金属拉伸试样的尺寸测量课件

GBT2281XXXX宣贯材料之四金属拉伸试样的尺寸测量课件
0.001
≥0.5-2.0
0.005
≥2.0-10.0
0.01
≥10
0.05
1.1 量具或尺寸测量仪器的选择
原始横截面积测定准确度不仅仅与量具的分辨力有关,而且与其他因素也有关。 例如:量具的零点、量具砧面形状、试样表面、测量操作人员的熟练程度等。 正确选择和使用测量工具和提高人员测量操作技能,掌握测量方法,才能保证原始横截面积测定的准确性。
1.3 原始横截面积测定误差要求
弧形试样、管段试样略 其他横截面形状的试样:原始横截面积测定误差也应在±1%以内。 称重法:接近±1%以内。
1.4 其他相关尺寸测量误差要求
原始标距: ±1%以内 断后标距: ±0.25mm 断后最小横截面积: ±2%
1.5 钢筋试样的原始横截面积
1.5.1 螺纹钢筋 螺纹钢筋的产品标准大多规定试样采用“标称原始横截面积”(即名义原始横截面积),或规定用“标称原始直径”计算原始横截面积。所以,螺纹钢筋进行性能试验测定性能时,应按照产品标准要求,而不采用实测原始横截面积。
量具或尺寸测量仪器的准确度的选择,应满足原始横截面积测定准确度的要求,量具或尺寸测量仪器的分辨力是影响测定准确度的主要因素之一。 分辨力:指示装置对紧密相邻量值有效辨别的能力。一般认为模拟式指示装置的分辨力为其标尺分度值的一半,数字式指示装置的分辨力为末位数的一个字码。(JJG1001-1991)
1.1 量具或尺寸测量仪器的选择
1.2 测量部位与方法
在GB/T 228.1-2010附录B、D中规定: 如果试样的公差满足标准要求,原始横截面积可以用名义值,而不必通过实际测量再计算。反之,如果不满足要求,就必须对每个试样进行实际尺寸测量。 宜在试样平行长度中心区域以足够的点数测量试样的相关尺寸。 原始横截面积S0是平均横截面积,应根据测量的尺寸计算。

金属材料室温拉伸试验方法标准培训讲稿GBT228-2010 - 副本

金属材料室温拉伸试验方法标准培训讲稿GBT228-2010 - 副本

测定拉伸性能对试样的要求
1 标距(6.1.1) 2 平行长度(6.1.2) 3 过渡半径(6.1.2) 4 矩形试样宽厚比 5 试样头部形状 6 圆形截面比例试样 7 矩形截面比例试样 8 扁材、线材试样 9 直径小于4mm线材试样 10 管材试样
拉伸试验要求
力系统惯性守恒等因素相关。把从上屈服强度向下屈服强度过渡 期间的第 1 个下降谷区作为“初始瞬时效应”的影响区。为了 避开该区影响,把第 1 个下降谷值应力(不管它是否为最小) 排除不计后,取其之后的最小应力为下屈服强度,上和下屈服强 度位置判定的基本原则如下:
a)屈服前的第 1 个峰值应力(第 1 个极大值应力)判为上屈
ep-规定的塑性延伸率
2) 滞后环方法
滞后环方法仅适用于无明显弹性直线段的材料测定,明显弹 性直线段不应采用此方法,因为会使测定的规定非比例延伸强 度偏高,原因在于滞后环方法是以首次施力线和卸力线斜率的 近似平均斜率作为参照斜率,而这一平均斜率总是比首次施力 的直线斜率小。
采用滞后环法时,对试样连续施力,同时记录力—延伸曲线 或采集力—延伸数据,施力到超过预期的规定非比例延伸强度 点后卸力至已达到的力的 10%左右,接着再施力直至进入力—延 伸曲线的包迹线范围。在正常的情况下,会在施力线与再卸力 线构成一个完整的滞后环,通过滞环的两端点划一直线,然后 经过延伸轴上与曲线原点的距离等εP Le 的点作平行于这一直 线的平行线,平行线与力—延伸曲线的交点给出了规定塑性延 伸强度的力 FP。此力除以试样原始横截面积即得到规定非比例 延伸强度。
加力时产生变形,卸力后变形完全恢复。从微观上看,变形 的可逆性与材料原子间作用力有直接关系,施加拉力时,在力 的作用下,原子间的平衡力受到破坏,为达到新的平衡,原子 的位置必须作新的调整即产生位移,使外力、斥力和引力三者 平衡,外力去除后,原子依靠彼此间的作用力又回到平衡位置, 使变形恢复,表现出弹性变形的可逆性,即在弹性范围保持力 一段时间,卸力后仍沿原轨迹回复。Oa段变形机理与高温条件 下变形机理不同,在高温保持力后会产生蠕变,卸力后表现出 不可逆性。

gbt 228.1-金属材料 室温拉伸试验方法

gbt 228.1-金属材料 室温拉伸试验方法
峰值力显示器上测得,定义为力首次下降前的 最大力值对应的应力(见图2)。
12 下屈服强度的测定 下屈服强度ReL可以从力-延伸曲线图上测
得,定义为不计初始瞬间效应时屈服阶段中的 最小力所对应的应力(见图2)。
14 规定总延伸强度的测定
14.1 在力-延伸曲线图上,作一条平行于力轴 并与该轴的距离等效于规定总延伸率的平行线, 此平行线与曲线的交截点给出相应于规定总延 伸强度的力,此力除以试样原始横截面积(S0)得 到规定总延伸强度Rt(见图 4)。
示例1:GB/T228A224表示为应变速率控制,不同阶段的 试验速率范围分别为2,2和4。
示例2:GB/T228B30表示试验为应力速率控制,试验的
名义应力速率为30MPa ·s ˉ1。
示例3:GB/T228B表示试验为应力速率控制,试验的名
11 上屈服强度的测定 上屈服强度ReH可以从力-延伸曲线图或
金属材料 拉伸试验 第1部分:室温试验方法
METALLIC MATERIALS-TENSILE TESTING AT AMBIENT TEMPERATURE GB/T228.1-- 2010
上海建科院 叶惠定 2012年4月
3 术语和定义 3.10 应力 R 试之验商期。间任一时刻的力除以试样原始横截面积S0
20 断后伸长率的测定
20.1 应按照3.4.2的定义测定断后伸长率。
为了测定断后伸长率,应将试样断裂的部分
仔细地配接在-起使其轴线处于同一直线上, 并采取特别措施确保试样断裂部分适当接触后 测量试样标距。这对小横截面试样和低伸长率 试样尤为重要。
按式(5)计算断后伸长率A:
A=(Lu-Lo)/Lu*100%
10.4.2.6 抗拉强度RM、断后伸长率A、最大 力总延伸率AGT 、最大力塑性延伸率AG和断
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(一)ReH和ReL的测定

• • • • •

1. 试验速率的选择
(1)A(应变速率控制的试验速率): 可选用下面两个范围之一: 范围1: 范围2:
e eL=0.00007s-1,相对误差±20% e eL=0.00025s-1,相对误差±20%(推荐)
应力速率/MPa/s
(2)B(应力速率控制的试验速率):
如仅测定上屈服强度,试验速率应恒定并保持在下表的规定范围内。
材料弹性模量E/MPa <150000 ≥150000
最小
2 6
最大
20 60

如仅测定下屈服强度,在试样平行长度的屈服期间应变速率应在 0.00025/s~0.0025/s之间,并尽可能保持恒定。
2. 试验方法的选择 (1)图解法
• 引伸计标距应≥1/2L0。引伸计不劣于1级 • 记录力-延伸曲线数据,直至超过屈服阶段 • 判定原则: – 屈服前的第一个峰值力为上屈服力,不管其后的峰值力 比它大或小。 – 屈服阶段中如呈现两个或两个以上的谷值力,舍去第一 个谷值力,取其余谷值力中之最小者判为下屈服力。如 只呈现一个下降谷值力,此谷值力判为下屈服力。 – 正确的判定结果应是下屈服力必定低于上屈服力。
6.断后伸长率(A):断后标距的残余伸长(Lu-Lo)与原始标距Lo
之比的百分率。 注:对于比例试样,若原始标距不为5.65So1/2(So为试样平行长度的 横截面积),符号A 应附以下角标说明所使用的比例系数,例如, A11.3表示原始标距为11.3So1/2的断后伸长率。
与(引伸计)有关术语的定义


k=11.3的试样称为长比例试样,其断后伸长率为A11.3
试验时,一般优先选用短比例试样,但要保证原始标距不小 于15mm,否则,建议选用长比例试样或其他类型试样。
• 非比例试样:它的标距与试样截面不存在比例关系,称为非比 例试样。
圆形截面的比例试样L0与d0的关系
• 对圆形试样,S0= d2 /4
4
重量偏差
5
两端平齐
GB50204
低碳钢热轧圆盘条的取样要求
序号
1 2
检验项目
重量偏差 力学
取样数 量 5个/批 1个/批
取样方法
两端平齐 GB 2975 不同根盘条 GB/T2975
试验方法
GB50204 GB/T 228
3
弯曲
2个/批
GB/T 232
冷轧带肋钢筋的取样要求
序号
1 2 3 4
检验项目
1)称重法测定试样原始横截面积
• 试样应平直,两端面垂直于试样轴线。测量试样长度Lt,准 确到±0.5%; • 称试样质量m,准确到±0.5%; • 测出或查出材料密度ρ ,准确到三位有效数字。按下式计 算原始截面积:
m S 1000 0 L t
• 注:称重方法仅适用于具有恒定横截面的试样。
热轧钢筋的外形
光圆钢筋
螺纹钢筋
人字纹钢筋
月牙纹钢筋
热轧钢筋的取样要求
序号 1 2 3 检验项目 化学成分 (熔炼分析) 力学 弯曲 取样数量 1 2 2 取样方法 试验方法
GB/T 223 GB/T 20066 GB/T 4336 任选两根钢 筋切取 任选两根钢 筋切取 GB/T 228 GB/T 232
拉伸力学性能
• 所谓拉伸力学性能实质为拉伸应力-应变曲线各变形阶段 的特征点对应的特征应力和应变值。 包括:比例极限;弹性极限;拉伸弹性模量;泊松比。 金属材料在弹性变形阶段,其应力和应变成正比例关系, 符合胡克定律,即 σ= Eε,其比例系数E称为弹性模量。
• 1、弹性性能 • •
• 2、塑性性能 • 1)屈服强度:
1. 引伸计标距(Le):
用引伸计测量试样时所使用试样平行长度部分的长度。 2. 延伸:试验期间任一给定时刻引伸计标距Le的增量。 3. 屈服点延伸率(Ae): 呈现明显屈服(不连续屈服)现象的金属材料,屈服开始 至均匀加工硬化开始之间引伸计标距的延伸与引伸计标距Le 之比的百分率。
4.最大力总延伸率(Agt):
最大力时原始标距的总延伸(弹性延伸加塑性延伸)与引伸计
标距e之比的百分率。 5.最大力塑性延伸率(Ag) :
最大力时原始标距的塑性延伸与引伸计标距Le之比的百分率。
6.断裂总伸长率(At): 断裂时刻原始标距的总延伸(弹性延伸加塑性延伸)与引伸计 标距Le之比的百分率。
A—断后伸长率 Ag —最大力塑性延伸率 Agt —最大力总延伸率
At—断裂总延伸率
e —延伸率 mE—应力-延伸率曲线
上弹性部分的斜率
R —应力 Rm —抗拉强度 Δe —平台范围
三)几种常见材料的应力-应变曲线
四)拉伸试验要求
1. 设定试验力零点:试验两端被夹之前,应设定力测量系
统的零点。
2. 试验的夹持方法:使用楔形夹头、螺纹夹头等合适的夹 具夹持,并确保试样和夹具对中。 3. • • 选择合适的试验速率测试各种拉伸性能: A.应变速率(包括横梁位移速率) B.应力速率
• 包括:上屈服强度;下屈服强度;规定非比例延伸强度;规定 总延伸强度;规定残余延伸强度。
拉伸曲线
拉伸试验时测量的量是伸长和力,由这两个变量构成的关系 曲线(F-△L曲线)称为拉伸图,即拉伸曲线。
力—伸长曲线 F—ΔL曲线
应力—应变曲线 R—e曲线
拉伸曲线各变形阶段
应力
e c a b d f
• • • • • • 比例变形阶段(oa); 弹性变形阶段(ob); 微塑性应变阶段(bc); 屈服塑性变形阶段(cd); 应变硬化阶段(de); 局部缩颈变形断裂阶段(ef)。
2)螺纹钢筋试样的原始横截面积
• 螺纹钢筋的产品标准大多数都规定试样采用 • “标称原始横截面积”,
• 或按“标称原始直径”,
• 计算原始横截面积。 • 采用公称尺寸:标准/协议许可
3)光滑钢筋试样的原始横截面积
• 如相关产品标准规定采用“标称横截面积”或“标称直径”
计算原始横截面积,应按其执行。
Rm,Agt,Ag,At,A
2
• 测定其他具有较大延伸率的性能,例如抗拉强度、最大力 总延伸率和最大力非比例延伸率、断裂总伸长率,以及断 后伸长率,应使用不劣于2级准确度的引伸计。 测试项目 级别
ReL,ReH,Rp,Rt,Rr,Ae
Rm,Agt,Ag,At,A
1
2
引伸计级别 分辨力 1 2 • 引伸计应定期检定。 • 日常试验要经常标定 0.5 1.0
拉伸试验 弯曲试验 反复弯曲试 验 重量偏差
取样数量
1个/盘 2个/批 2个/批 1个/盘
取样方法
试验方法
GB/T228
在每(任) 盘中随机 切取
GB/T 232 GB/T 238 GB13788
原料盘
不经机加工试样
二)按L0与S0的关系分类
• 比例试样: • • 拉伸试样的原始标距与原始横截面积的平方根的比值k为常 数,这样的拉伸试样称为比例试样。 k=5.65的试样称为短比例试样,其断后伸长率为A
• 如相关产品标准没有具体规定,可采用实测尺寸或用称重 法测定原始横截面积。
4 原始横截面积测定误差要求
• 圆形横截面试样:原始直径测量允许误差不超过±0.5%。
• 其他横截面形状的试样:原始横截面积测量误差不超过
±1%。 • 称重方法:接近±1%以内。
5 其他相关尺寸测量要求
原始标距: ±1%
断后标距: ±0.25mm 断后最小横截面积: ±2%
三.拉伸试验设备
• 试验机应按照GB/T16825进行检验,并应为1级或优于1级准确度。 • 引伸计的准确度级别应符合GB/T12160的要求。 • 测定上屈服强度、下屈服强度、屈服点延伸率、规定塑性延伸强 度、规定总延伸强度、规定残余延伸强度,以及规定残余延伸强 度的验证试验,应使用不劣于1级准确度的引伸计; 测试项目 ReL,ReH,Rp,Rt,Rr,Ae 级别 1
• 当k=5.65时: • 当k=11.3时:
πd 2 L 0 k S 0 5.65 5d 4
πd 2 L 0 k S 0 11 .3 10d 4
三. 拉伸试验前的准备
1.试样尺寸的测量 • 测量计算试样的原始横截面积。 • 圆形截面试样(新规定): 在标距两端及中间三处横截面上相互垂直两个方向测量直 径,以各处两个方向测量的直径的算术平均值计算横截面 积;
下屈服强度ReL:
在屈服期间,不计初始瞬时效应时的最小应力。
上屈服强度 下屈服强度
屈服平台
• ReH和ReL的计算公式:
FeH ReH S0
FeL ReL S0
• 在正常试验条件下,由于下屈服强度ReL的数值较 为稳定,再现性较好,所以常将下屈服强度ReL选 作屈服强度指标。 • 在特别要求的情况下也可能测定上屈服强度。
取三处测得横截面积的平均值作为试样原始横截面积。
即:两端和中间三点六次测量直径,计算原始横截面积
3. 测量部位和方法
• 附录B、D规定:如果试样的公差满足标准要求,原始横截面
积可以用名义值,而不必通过实际测量再计算。
• 宜在试样平行长度中心区域以足够的点数测量试样的相关尺寸。 • 原始横截面积S0是平均横截面积,应根据测量的尺寸计算。 2002版规定为S0是最小横截面积。 • 计算原始横截面积时,需要至少保留四位有效数字或小数点后 两位,取其较精确者,π至少取4位有效数字。
GB/T
228.1-2010与GB/T 228-2002主要区别:
增加了方法A应变速率控制方法; 修改了试验结果的数值修约方法; 将原始横截面积的最小值改为平均值; 符号变更; 增加了对于上、下屈服强度位置判定的基本原则; 增加了拉伸试验测量不确定度的评定方法;
