落地式扣件钢管脚手架计算书35m
第一-落地式扣件钢管脚手架计算

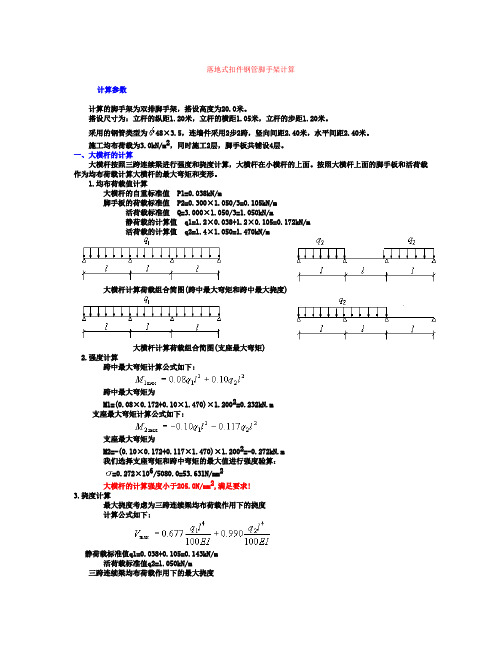

落地式扣件钢管脚手架计算计算参数计算的脚手架为双排脚手架，搭设高度为20.0米。
搭设尺寸为：立杆的纵距1.20米，立杆的横距1.05米，立杆的步距1.20米。
采用的钢管类型为48×3.5，连墙件采用2步2跨，竖向间距2.40米，水平间距2.40米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设4层。
一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.300×1.050/3=0.105kN/m活荷载标准值 Q=3.000×1.050/3=1.050kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.105=0.172kN/m活荷载的计算值 q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.强度计算跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.172+0.10×1.470)×1.2002=0.232kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.172+0.117×1.470)×1.2002=-0.272kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.272×106/5080.0=53.631N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.105=0.143kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.143+0.990×1.050)×1200.04/(100×2.06×105×121900.0)=0.939mm 大横杆的最大挠度小于1200.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
钢管扣件式落地外脚手架计算
钢管扣件式落地外脚手架计算，条件：取最大搭设高度24m进行验算；采用Φ48×3.5mm 双排钢管脚手架搭设，立杆横距b=1.0m，主杆纵距l=1.5m，内立杆距墙0.2m。
脚手架步距h=1.8m，脚手板从地面2.0m开始每1.8m设一道（满铺），共11层，脚手架与建筑物主体结构连接点的位置，其竖向间距H1=2h=2×1.8=3.6m，水平间距L1=3L=3×1.5=4.5m。
根据规定，均布荷载Qk=2.0KN/㎡。
脚手架的计算（一）、基本条件地面粗造为C类，基本风压W0=0.45KN/m2，立网网目尺寸为3.5 cm×3.5cm，绳径3.2mm，自重0.01KN/m2（二）、搭设高度计算验算部位应根据风荷载产生弯曲压应力大小分析确定，故先计算风荷载产生压应为σw1、σw计算立网封闭的挡风系数及风荷载体型系数《建筑结构荷载规范》近似按以下方法计算ξ=(3.5+3.5)×0.32/(3.5×3.5) ×1.05=0.1921.05为考虑筋绳的影响μS=1.2×0.192=0.23立网传给立柱的风荷载标准值（4-4）计算,计算风压高度系数μZ按表4-19中C类取值，当H=24 m时，μz=1.25 ，当H=5m时，μz=0.54本设计最大搭设高度为24 m，故取u2=1.25 。
WK=0.7μzμS W0其中μ2—风压高度系数μS—脚手架风荷载体型系数W0—基本风压WK=0.7×1.25×0.23×0.45=0.09KN/m2作用于立柱的风线荷载标准值：qWK=WK·L=0.09×1.8=0.162KN/m风荷载产生的弯矩按式4-33计算MW=1.4 qWK·h2/10式中 qWK——风线荷载标准值WK——垂直于脚手架表面的风荷载标准值L——脚手架的柱距W——立柱截面的抵抗矩按表4-31采用σW——风荷载对所计算立柱段产生的弯曲压应力，σW= MW/WMW=1.4×0.162×1.82/10=0.073KN·m在24 m高度处立柱段风荷载产生弯曲压力为：σW= MW/W=(0.073×106) / (5.08×103)=14.37N/mm2在5m高度处立柱段风荷载产生弯曲压力为：σW= 14.37× (0.54 / 1.25)=6.21N/mm22、底层立柱段的轴心压力脚手架结构自重、脚手板及施工荷载的轴心压力（1）、脚手架结构自重产生的轴心压力NGK由表4-38查得一个柱距范围内每米高脚手架结构产生的轴心标准值gk=0.134KN/m，则21 m高的脚手架结构自重产生轴心压力标准值NGK=H·gk=24×0.134=3.21 KN（2）、脚手架活载产生的轴心压力一层脚手架自重Qp=0.3KN/m2（除首层外），每1.8m设一道脚手架板,共十一层。
39m落地式扣件钢管脚手架计算书word精品文档13页
落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取0.90。
双排脚手架，搭设高度39.0米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。
钢管类型为φ48×3.0，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。
施工活荷载为3.0kN/m2，同时考虑2层施工。
脚手板采用冲压钢板，荷载为0.30kN/m2，按照铺设10层计算。
栏杆采用冲压钢板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.45kN/m2，高度变化系数1.0000，体型系数1.2480。
地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数1.00。
卸荷钢丝绳采取2段卸荷，吊点卸荷水平距离2倍立杆间距。
卸荷钢丝绳的换算系数为0.85，安全系数K=10.0，上吊点与下吊点距离4.2m。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.300×0.800/2=0.120kN/m活荷载标准值 Q=3.000×0.800/2=1.200kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.120=0.190kN/m活荷载的计算值 q2=1.4×1.200=1.680kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.190+0.10×1.680)×1.5002=0.412kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.190+0.117×1.680)×1.5002=-0.485kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.485×106/4491.0=108.000N/mm2大横杆的计算强度小于194.8N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.038+0.120=0.158kN/m活荷载标准值 q2=1.200kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.158+0.990× 1.200)×1500.04/(100× 2.06×105×107780.0)=2.953mm大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
39m落地式扣件钢管脚手架计算书-10页word资料
落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2019）。
计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取0.90。
双排脚手架，搭设高度39.0米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。
钢管类型为φ48×3.0，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。
施工活荷载为3.0kN/m2，同时考虑2层施工。
脚手板采用冲压钢板，荷载为0.30kN/m2，按照铺设10层计算。
栏杆采用冲压钢板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.45kN/m2，高度变化系数1.0000，体型系数1.2480。
地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数1.00。
卸荷钢丝绳采取2段卸荷，吊点卸荷水平距离2倍立杆间距。
卸荷钢丝绳的换算系数为0.85，安全系数K=10.0，上吊点与下吊点距离4.2m。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.300×0.800/2=0.120kN/m活荷载标准值 Q=3.000×0.800/2=1.200kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.120=0.190kN/m活荷载的计算值 q2=1.4×1.200=1.680kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.190+0.10×1.680)×1.5002=0.412kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.190+0.117×1.680)×1.5002=-0.485kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.485×106/4491.0=108.000N/mm2大横杆的计算强度小于194.8N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.038+0.120=0.158kN/m活荷载标准值 q2=1.200kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.158+0.990×1.200)×1500.04/(100×2.06×105×107780.0)=2.953mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
36m落地扣件式脚手架计算书
扣件式脚手架计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑地基基础设计规范》GB50007-2011一、脚手架参数卸荷设置无结构重要性系数γ0 1脚手架安全等级II级脚手架搭设排数双排脚手架脚手架钢管类型Φ48×2.8脚手架架体高度H(m) 36立杆步距h(m) 1.8 立杆纵距或跨距l a(m) 1.5立杆横距l b(m) 0.8 内立杆离建筑物距离a(m) 0.25双立杆计算方法按双立杆受力设计双立杆计算高度(m) 10双立杆受力不均匀系数K S0.6二、荷载设计脚手架设计类型装修脚手架脚手板类型竹芭脚手板脚手板自重标准值G kjb(kN/m2) 0.1 脚手板铺设方式2步1设密目式安全立网自重标准值G kmw(kN/m2)0.01 挡脚板类型木挡脚板栏杆与挡脚板自重标准值G kdb(kN/m) 0.17 挡脚板铺设方式2步1设每米立杆承受结构自重标准值g k(kN/m) 0.129 装修脚手架作业层数nzj2装修脚手架荷载标准值G kzj(kN/m2) 2 地区浙江温州市安全网设置全封闭基本风压ω0(kN/m2) 0.35风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆、0.81，0.81，0.904立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.031+0.1×0.8/(2+1))+1.4×2×0.8/(2 +1)=0.816kN/m正常使用极限状态q'=(0.031+G kjb×l b/(n+1))=(0.031+0.1×0.8/(2+1))=0.058kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×0.816×1.52=0.184kN·mσ=γ0M max/W=1×0.184×106/4250=43.206N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.058×15004/(100×206000×101900)=0.094mm νmax＝0.094mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×0.816×1.5=1.347kN正常使用极限状态R max'=1.1q'l a=1.1×0.058×1.5=0.095kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.347kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1'=R max'=0.095kNq'=0.031kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.362×106/4250=85.13N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.09mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm 满足要求！3、支座反力计算承载能力极限状态R max=1.362kN五、扣件抗滑承载力验算纵向水平杆：R max=1×1.347/2=0.673kN≤R c=0.85×8=6.8kN横向水平杆：R max=1×1.362kN≤R c=0.85×8=6.8kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.031/h)×(H-H1)=(0.129+1.5×2/2×0.031/1.8)×(36-10)=4.03kN 单内立杆：N G1k=4.03kN双外立杆：N GS1k=(gk+0.031+l a×n/2×0.031/h)×H1=(0.129+0.031+1.5×2/2×0.031/1.8)×10=1.862kN 双内立杆：N GS1k=1.862kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=((H-H1)/h+1)×la×l b×G kjb×1/2/2=((36-10)/1.8+1)×1.5×0.8×0.1×1/2/2=0.463kN 1/2表示脚手板2步1设单内立杆：N G2k1=0.463kN双外立杆：N GS2k1=H1/h×la×l b×G kjb×1/2/2=10/1.8×1.5×0.8×0.1×1/2/2=0.167kN 1/2表示脚手板2步1设双内立杆：N GS2k1=0.167kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=((H-H1)/h+1)×la×G kdb×1/2=((36-10)/1.8+1)×1.5×0.17×1/2=1.969kN 1/2表示挡脚板2步1设双外立杆：N GS2k2=H1/h×la×G kdb×1/2=10/1.8×1.5×0.17×1/2=0.708kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×(H-H1)=0.01×1.5×(36-10)=0.39kN双外立杆：N GS2k3=G kmw×la×H1=0.01×1.5×10=0.15kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=0.463+1.969+0.39=2.823kN单内立杆：N G2k=N G2k1=0.463kN双外立杆：N GS2k=N GS2k1+N GS2k2+N GS2k3=0.167+0.708+0.15=1.025kN双内立杆：N GS2k=N GS2k1=0.167kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n zj×G kzj)/2=1.5×0.8×(2×2)/2=2.4kN内立杆：N Q1k=2.4kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(4.03+2.823)+ 1.4×2.4=11.583kN 单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(4.03+0.463)+ 1.4×2.4=8.752kN 双外立杆：N s=1.2×(N GS1k+ N GS2k)+1.4×N Q1k=1.2×(1.862+1.025)+ 1.4×2.4=6.824kN双内立杆：N s=1.2×(N GS1k+ N GS2k)+1.4×N Q1k=1.2×(1.862+0.167)+1.4×2.4=5.794kN七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/16=168.75≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/16=194.906查《规范》表A得，φ=0.1912、立杆稳定性验算组合风荷载作用单立杆的轴心压力设计值N=(1.2×(N G1k+N G2k)+1.4N Q1k)=(1.2×(4.03+2.823)+1.4×2.4)=11.583kN 双立杆的轴心压力设计值N S=1.2×(N GS1k+N GS2k)+N=1.2×(1.862+1.025)+11.583=15.047kNM wd=φwγQ M wk=φwγQ(0.05ζ1w k l a H12)=0.6×1.4×(0.05×0.6×0.283×1.5×3.62)=0.139kN·m σ=γ0[N/(φA)+M wd/W]=1×[11583/(0.191×398)+138638.304/4250]=184.993N/mm2≤[f]=205N/mm2 满足要求！M wd=φwγQ M wk=φwγQ(0.05ζ1w k l a H12)=0.6×1.4×(0.05×0.6×0.316×1.5×3.62)=0.155kN·m σ=γ0K S(N S/(φA)+M wd/W)=1×0.6×(15047.4/(0.191×398)+154804.608/4250)=140.622N/mm2≤[f]=205N/m m2满足要求！八、连墙件承载力验算lw k a长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(6.418+3)×103/(0.896×398)=26.41N/mm2≤0.85×[f]=0.85×205N/mm2=1 74.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=6.418+3=9.418kN≤0.85×12=10.2kN满足要求！。
一、落地式扣件钢管脚手架计算
一、落地式扣件钢管脚手架计算1、搭设说明①双排脚手架，立杆采用单立管；②钢管类型（48×3.5、48×3.0）；③搭设高度（搭设超过一定高度的，底部须采用双立杆，双立杆搭设高度）m；④脚手架地基处理形式、基础底面扩展面积（型钢垫板或垫木面积）m2；2、搭设参数①立杆的纵距 m、立杆的横距 m、立杆的步距 m、内立杆距结构距离 m；②连墙件与墙体的连接形式（扣件、焊接）、水平间距 m、竖向间距 m；③同时考虑层施工，施工活荷载为 kN/m2；④基本风压 kN/m2、高度变化系数、体型系数；⑤脚手板采用竹笆片，按照铺设层计算，荷载为 kN/m2；⑥安全网荷载取 kN/m2；⑦对于井道内安装脚手架，亦采用落地脚手架搭设相关要求。
若采用完全卸荷方法，则须将钢丝绳的规格、力学特征、直径、卸荷段数、最大卸荷高度、钢丝绳与井壁连接方式（图示）、安全计算等，描述、计算清楚。
3、搭设图①搭设平面图、立面图；②阳（阴）转角处搭设平面详图；③剪刀撑布置形式、扫地杆布置形式；④基础支撑图。
4、安全计算内容①大横杆的计算强度、最大挠度，小横杆的计算强度、最大挠度；②单扣件抗滑承载力的设计计算是否满足要求；③立杆的稳定性计算：不考虑风荷载时、考虑风荷载时；④连墙件的的设计计算是否满足要求；⑤地基承载力的计算是否满足要求。
二、悬挑式扣件钢管脚手架计算（无支撑、斜拉）1、搭设说明①双排脚手架，立杆采用单立管；钢管类型（48×3.5、48×3.0）；②悬挑层数，最大悬挑高度 m。
2、搭设参数①立杆的纵距 m、立杆的横距 m、立杆的步距 m、内立杆距结构距离 m；②连墙件与墙体的连接形式（扣件、焊接）、水平间距 m、竖向间距 m；③同时考虑层施工，施工活荷载为 kN/m2；④基本风压 kN/m2、高度变化系数、体型系数；⑤脚手板采用竹笆片，按照铺设层计算，荷载为 kN/m2；⑥安全网荷载取 kN/m2。
落地式钢管脚手架计算
落地式扣件钢管脚手架计算书钢管脚手架的计算参照?建筑施工扣件式钢管脚手架平安技术标准?〔JGJ130-2001〕。
计算的脚手架为双排脚手架，搭设高度为11.6米，立杆采用单立管。
搭设尺寸为：立杆的纵距米，立杆的横距米，立杆的步距米。
采用的钢管类型为Φ48×，连墙件采用2步2跨，竖向间距米，水平间距米。
施工均布荷载为2kN/m2，同时施工2层，脚手板共铺设3层。
一、大横杆的计算:大横杆按照三跨连续梁进展强度与挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板与活荷载作为均布荷载计算大横杆的最大弯矩与变形。
1.均布荷载值计算大横杆的自重标准值P1=kN/m脚手板的荷载标准值P2=×/3=kN/m活荷载标准值Q=2×/3=kN/m静荷载的计算值q1××=N/m活荷载的计算值q2×=kN/m大横杆计算荷载组合简图(跨中最大弯矩与跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1××)×2=支座最大弯矩计算公式如下:支座最大弯矩为M2××)×2=我们选择支座弯矩与跨中弯矩的最大值进展强度验算：=×106/5080=N/mm2大横杆的计算强度小于2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=+=kN/m活荷载标准值q2=kN/m三跨连续梁均布荷载作用下的最大挠度V=(××)×12004/(100××105×121900)=mm大横杆的最大挠度小于1200/150或10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进展强度与挠度计算，大横杆在小横杆的上面。
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩与变形。
钢管落地脚手架计算书
钢管落地脚手架计算书一、工程概况本工程为_____，建筑高度为_____米，总建筑面积为_____平方米。
结构形式为_____，脚手架搭设高度为_____米。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸三、脚手架参数1、脚手架搭设方式：双排脚手架2、脚手架钢管类型：Φ48×353、脚手架搭设高度：＿____米4、立杆横距：105 米5、立杆纵距：15 米6、步距：18 米7、内立杆距建筑物距离：03 米8、脚手板类型：竹笆片脚手板9、脚手板自重标准值：03kN/m²10、栏杆、挡脚板类型：栏杆、竹笆片脚手板挡板11、栏杆、挡脚板自重标准值：015kN/m12、安全网类型：密目式安全立网13、安全网自重标准值：001kN/m²四、纵向水平杆计算1、荷载计算（1）恒载标准值：g1k ＝ 0038kN/m（2）活载标准值：q1k ＝ 03kN/m2、强度计算最大弯矩 Mmax ＝ 01×q×l²其中，q ＝ 12×g1k ＋ 14×q1kl ＝ 15 米（纵距）经过计算，最大弯矩 Mmax ＝＿____kN·m弯曲应力σ ＝ Mmax/W其中，W 为纵向水平杆的截面抵抗矩，W ＝ 508×10³mm³值 205N/mm²，满足要求。
3、挠度计算v ＝ 0677×q×l⁴/（100×E×I)其中，E 为钢材的弹性模量，E ＝ 206×10⁵N/mm²I 为纵向水平杆的截面惯性矩，I ＝ 1219×10⁴mm⁴经过计算，挠度 v ＝＿____mm，小于容许挠度 v ＝ l/150 与 10mm 中的较小值，满足要求。
(整理)落地式扣件钢管脚手架计算项目及公式
落地式扣件钢管脚手架计算项目及公式一、小横杆计算1、小横杆抗弯强度计算σ=M/W≤f式中：σ---弯曲正应力M---最大弯矩值（N*mm）W-----截面模量（mm3）(查表5.26*103 mm3)f------钢材的抗弯强度设计值（205N/mm2）M=q l b2/8q=1.2(P1+P2)+1.4Q式中：q---荷载计算值l b ---脚手架横距1.2---恒荷载分项系数1.4---活荷载分项系数P1---小横杆的自重标准值（0.04KN/m）P2---脚手板的荷载标准值=脚手板的自重标准值（查表）*纵距/每纵距内的跨数Q---活荷载标准值=施工均布荷载标准值（查表）*纵距/每纵距内的跨数2、小横杆挠度计算V= 5q l b 4/384EI≤[v]式中：V----小横杆最大挠度（mm）[v]---小横杆的容许挠度（查表可知：l/150与10mm）q -----荷载计算值= P1+P2+QE---钢管弹性模量（查表E =2.06*105N/ mm2）I---钢管惯性矩（查表I=12.71*104mm4）二、大横杆计算1、大横杆抗弯强度计算σ=M/W f式中：σ---弯曲正应力M---最大弯矩值（N*mm）=均布荷载最大弯矩+集中荷载最大弯矩W-----截面模量（mm3）(查表5.26*103 mm3)f------钢材的抗弯强度设计值（205N/mm2）均布荷载最大弯矩=三等跨梁内力系数（查表）* 1.2ql2 q---大横杆自重标准值（0.04KN/m）l a----脚手架纵距集中荷载最大弯矩=三等跨梁内力系数（查表）*P lP =【1.2(P1+P2)+1.4Q】/nP---集中荷载荷载计算值P1----小横杆自重标准值=0.04* l bP2----脚手板的荷载标准值=脚手板的自重标准值（查表）* l a* l b /每纵距内的跨数Q---活荷载标准值=施工均布荷载标准值（查表）* l a*l b/每纵距内的跨数n---每纵距内小横杆根数2、大横杆挠度计算V≤[v]V=均布荷载最大挠度+集中荷载最大挠度均布荷载最大挠度=三等跨梁挠度系数（查表）*q* l a 4/100EI q---大横杆自重标准值（0.04KN/m）集中荷载最大挠度=三等跨梁挠度系数（查表）*P* l a 3/100EI P----集中荷载计算值=P1+P2+ Q三、扣件抗滑力的计算R≤R CR=1.2(P1+P2)+1.4QR---纵向或横向水平杆传给立杆的竖向作用力设计值；R C---扣件抗滑承载力设计值(查表，单扣件取8.0kN,双扣件取12.0kN)P1---大横杆自重标准值= q* l aP2---脚手板荷载标准值=脚手板的自重标准值（查表）* l a* l b/2Q---活荷载标准值=施工均布荷载标准值（查表）* l a* l b /2四、立杆稳定性计算1、脚手架荷载标准值计算①不考虑风荷载时，立杆的轴向压力设计值计算公式N=12N G+1.4N QN G=N G1+N G2+N G3+N G4N Q-----活荷载标准值=施工均布荷载标准值（查表）*同时施工层数* l a* l b /2N G----恒荷载标准值N G1----立杆承受的结构自重标准值= 每米立杆承受的结构自重标准值（查表）*脚手架高度N G2----脚手板荷载标准值=脚手板的自重标准值（查表）* 搭设脚手板层数*l a*（lb+内排架距墙宽度）/2N G3----栏杆与挡脚板荷载标准值=栏杆与挡脚手板自重标准值(查表)*搭设脚手板层数*l aN G4----吊挂的安全设施荷载标准值=密目式安全网自重标准值（0.01KN/m2）* l a*脚手架高度②考虑风荷载时，立杆的轴向压力设计值计算公式N=12N G+0.9*1.4N Q③风荷载标准值计算公式W K=U Z*U S*W OW K----风荷载标准值U Z ---风荷载高度变化系数（查表）U S-----风荷载体型系数（查表）W O-----基本风压（查表或图纸设计说明）风荷载设计值产生的立杆段弯矩 M计算公式WMW=0.9×1.4*M WKM WK =W k l a h2/脚手架高度M WK----风荷载产生的弯矩标准值h----脚手架步距2、立杆的稳定性计算①不考虑风荷载时的立杆稳定性计算σ=N /ΦA≤f式中： N ——立杆的轴心压力设计值i ——计算立杆的截面回转半径，查表i=1.59cm；k ——计算长度附加系数，取1.155；u ——计算长度系数，由脚手架的高度确定，（查表）l0——计算长度 (m),由公式 l= kuh 确定，A ——立杆净截面面积（查表A=5.060cm2）W ——立杆净截面模量(抵抗矩)（查表W=5.260cm3）λ——长细比，为 l/iλ0——允许长细比(k取1)，l/i《=210φ——轴心受压立杆的稳定系数,由长细比l/i的结果查表σ——钢管立杆受压强度计算值 (N/mm2)；f ——钢管立杆抗压强度设计值，f =205.00N/mm2；②考虑风荷载时的立杆稳定性计算σ=（N /ΦA）+ MW/W ≤f五、最大搭设高度计算1、不考虑风荷载时，最大搭设高度计算[H ] =kQ GK g N N Af 2.1)4.12.1(+-ϕϕ----轴心受压立杆的稳定系数A —— 立杆净截面面积 （查表A=5.060cm 2）f —— 钢管立杆抗压强度设计值，f =205.00N/mm 2；N GK-----构配件自重标准值产生的轴向力= N G2+N G3+N G4 N Q-----活荷载标准值g k -----每米立杆承受的结构自重标准值 (查表) 2、考虑风荷载时，最大搭设高度计算[H ] =kWK Q GK g W M A N N Af 2.1)]/*(*4.1*9.02.1[ϕϕ++-M WK ----风荷载产生的弯矩标准值= W k l a h 2/脚手架高度 W —— 立杆净截面模量(抵抗矩)（查表W=5.260cm 3） 3、取两次计算的较小值 六、连墙件的计算 N l =N lw + N O 连墙件强度验算公式 ： N l≤0.85*A*f连墙件稳定性验算公式：N l≤0.85*ϕ*A m*f连墙件扣件抗滑承载力验算公式：Nl≤R C式中：N l----连墙件轴向设计力N lw---风荷载产生的连墙件轴向力设计值N lw=1.4* W K*A WN O----连墙件约束脚手架平面外变形所产生的轴向力(kN)；单排架取2KN,双排架取3KN。
落地式扣件钢管脚手架计算书(范本)
落地式扣件钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑地基基础设计规范》GB50007-2011更多建筑工程技术资料请加群（303362541）计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架，搭设高度20.0米，立杆采用单立管。
立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.30米，立杆的步距1.20米。
钢管类型为φ48.3×3.6，连墙件采用2步2跨，竖向间距2.40米，水平间距2.40米。
施工活荷载为3.0kN/m2，同时考虑2层施工。
脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。
栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.30kN/m2，高度变化系数1.0000，体型系数0.6000。
地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.040kN/m脚手板的荷载标准值 P2=0.350×1.050/2=0.184kN/m活荷载标准值Q=3.000×1.050/2=1.575kN/m静荷载的计算值 q1=1.2×0.040+1.2×0.184=0.268kN/m活荷载的计算值 q2=1.4×1.575=2.205kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.268+0.10×2.205)×1.2002=0.348kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.268+0.117×2.205)×1.2002=-0.410kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.410×106/5260.0=77.968N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.040+0.184=0.223kN/m活荷载标准值 q2=1.575kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.223+0.990×1.575)×1200.04/(100×2.06×105×127100.0)=1.355mm 大横杆的最大挠度小于1200.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2011)、《建筑结构荷载规范》(GB 50009-2012)等编制。
一、参数信息:1.脚手架参数计算的脚手架为双排脚手架，横杆与立杆采用单扣件方式连接，搭设高度为35.0米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.40米，立杆的横距0.90米，立杆的步距1.70米。
内排架距离墙长度为0.20米。
横向杆计算外伸长度为0.20米。
小横杆在上，搭接在大横杆上的小横杆根数为1根。
采用的钢管类型为Φ48×3.0。
连墙件采用2步3跨，竖向间距3.40米，水平间距4.20米,采用扣件连接。
2.荷载参数脚手板自重标准值0.30kN/m2，栏杆、挡脚板自重为0.11kN/m2，安全设施及安全网、挡风板自重为0.010kN/m2，同时施工2层，第一层施工均布荷载为3.0kN/m2，其它层施工均布荷载为2.0kN/m2，脚手板共铺设2层。
脚手架用途:混凝土、砌筑结构脚手架。
二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。
1.作用小横杆线荷载(1)作用小横杆线荷载标准值q k=(3.00+0.30)×1.40/2=2.31kN/m(2)作用小横杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.40/2=3.192kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩M max=ql b2/8=3.192×0.902/8=0.323kN.mσ=M max/W=0.323×106/4490.0=71.98N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度V=5q k l b4/384EI=5.0×2.31×900.04/(384×2.06 ×105×10.78×104)=0.89mm 小横杆的最大挠度小于900.0/150与10mm,满足要求!三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
用小横杆支座的最大反力计算值，考虑活荷载在大横杆的不利布置，计算大横杆的最大弯矩和变形。
(需要考虑悬挑荷载)1.由横向水平杆传给纵向水平杆的集中力(1)由横向水平杆传给纵向水平杆的集中力标准值F k=0.5q k l b(1+a1/l b)2=0.5×2.31×0.90×(1+0.20/0.90)2=1.55kN(2)由横向水平杆传给纵向水平杆的集中力设计值F=0.5ql b(1+a1/l b)2=0.5×3.192×0.90×(1+0.20/0.90)2=2.15kN大横杆计算荷载简图2.抗弯强度最大弯矩考虑为小横杆荷载的计算值最不利分配的弯矩M=0.175Fl a=0.175×2.15×1.40=0.5267kN.mσ=M/W=0.5267×106/4490.0=117.32N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为小横杆荷载的标准值最不利分配的挠度V=1.146×F k l a3/100EI=1.146×1.55×103×1400.003/(100×2.060×105×10.78×104)=2.2mm大横杆的最大挠度小于1400.0/150与10mm,满足要求!四、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数1.00该工程实际的旋转单扣件承载力取值为8.00kN 。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ R c其中 R c——扣件抗滑承载力设计值,取8.00kN 。
R ——纵向或横向水平杆传给立杆的竖向作用力设计值；纵向水平杆通过扣件传给立杆的竖向设计值:R=2.150F=2.150×2.15=4.6kN单扣件抗滑承载力的设计计算R <= 8.00满足要求!五、脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：(1)脚手架自重标准值产生的轴向力每米立杆承受的结构自重标准值(kN/m)g k:查规范本例为0.1132N G1=H×g k=35.00×0.1132=3.964kN(2)脚手板自重标准值产生的轴向力脚手板的自重标准值(kN/m2):本例采用冲压钢脚手板，标准值为0.30N G2 = 0.300×2×1.400×(0.900+0.200)/2=0.462kN(3)栏杆与挡脚手板自重标准值产生的轴向力栏杆与挡脚手板自重标准值(kN/m):本例采用栏杆、冲压钢脚手板挡板，标准值为0.11N G3 = 0.110×1.400×2/2=0.154kN(4)吊挂的安全设施及安全网、挡风板自重标准值产生的轴向力吊挂的安全设施荷载，包括安全网和挡风板自重标准值(kN/m2):0.010N G4 = 0.010×1.400×35.000=0.490kN经计算得到，静荷载标准值构配件自重：N G2K=N G2+N G3+N G4 = 1.106kN。
钢管结构自重与构配件自重：N G = N G1+ N G2k = 5.070kN。
(5)施工荷载标准值产生的轴向力施工均布荷载标准值(kN/m2):N Q = (3.000+2.000×(2- 1))×1.400×(0.900+0.200)/2=3.85kN(6)风荷载标准值产生的轴向力风荷载标准值:其中 W0——基本风压(kN/m2)，按照《建筑结构荷载规范》的规定采用：W0= 0.300U z——风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2012)的规定采用：脚手架底部 U z = 0.740,U s——风荷载体型系数：U s = 0.8000经计算得到，脚手架底部风荷载标准值 W k = 0.740×0.8000×0.300 = 0.178kN/m2。
考虑风荷载时,立杆的轴向压力设计值N = 1.2×N G + 0.9×1.4N Q = 10.935kN不考虑风荷载时,立杆的轴向压力设计值N = 1.2N G + 1.4N Q = 11.474kN风荷载设计值产生的立杆段弯矩 M WM W = 0.9×1.4W k l a h2/10其中 W k——风荷载基本风压标准值(kN/m2)；l a——立杆的纵距 (m)；h ——立杆的步距 (m)。
