安装集成电路超纯水设备的流程
超纯水设备设计方案与工艺流程资料课件
超纯水设备设计采用石英砂多介质过滤器，主要目的是 去除源水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20 m以上对人体有害的物质，系统可以自动(手动)进行反冲洗，正 冲洗等一系列操作。
可有效延长反渗透膜的使用寿命，并可进行智能化树脂再生。
4、第四级预处理系统：采用5um孔径精密过滤器，使水得
到进一步的净化，使水的浊度和色度达到优化。保证RO系统进
水条件要求，保证设备的产水质量，延长设备的使用寿命。
超纯水设备设计方案与工艺流程资料
4
2、第二级预处理系统：采用果壳活性碳过滤器，目的是为
了去除水中的色素、异味、生化有机物、降低水的余氯值及农
药污染和其他对人体有害的污染物。系统可以自动(手动)进行反
冲洗，正冲洗等一系列操作。
3、第三级预处理系统：采用阳树脂对水进行软化，主要是
降低水的硬度，去除水中的钙、镁离子(形成水垢的主要成分)，
超纯水设备设计方案与工艺流程资料
1
源水：城市自来水、地下水(需要检测水样)、进水压 力>0.3MPa，进水电导率<800us/cm;进水电导率 >800us/cm时，建议使用双级反渗透。
1、设计参数：100升/天到50吨每天
2、出水标准：国家一级或二级电子用超纯水标准
超纯水设备设计方案与工艺流程资料
2
采用反渗透加去离子方法：源水箱→源水增压泵→多 介质过滤器→活性碳过滤器→阳树脂软化器→精密过 滤器→一级RO反渗透纯水系统→中间水箱→增压泵→ 一级混床→二级精混床→微滤器→用水点
超纯水设备操作规程
超纯水设备操作规程超纯水设备操作规程一、设备准备1. 检查超纯水设备是否处于正常工作状态。
2. 检查设备连接管路是否完好无损。
3. 检查设备的各种消耗品是否充足，如树脂、过滤器等。
二、设备启动1. 将电源插头插入电源插座，并确保电源电压和超纯水设备要求的电压一致。
2. 打开设备总开关，超纯水设备开始启动。
3. 检查设备运行状态是否正常，如是否有漏水、异味等情况。
三、设备操作1. 超纯水设备的进水阀门应打开，保证电解质水源的正常供应。
2. 检查设备出水管阀门是否关闭，避免超纯水外泄。
3. 检查设备的电解质水箱水位是否正常，低于正常水位时应及时添加纯水。
4. 根据设备要求，选择合适的运行模式，并通过设备控制系统设置相应参数。
5. 按照设备操作要求进行操作，如按下启动按钮、调节流量等。
四、设备维护1. 定期清洗超纯水设备，并更换树脂、过滤器等消耗品。
2. 定期检查设备的水路、电路和气路连接是否松动，如有松动应及时紧固。
3. 定期对设备进行运行状态和性能的检查，如检测水质、测量流量等。
4. 定期对设备进行维护保养，如设备清洗、润滑、防锈等。
5. 定期对设备进行检修和更换易损件，确保设备的正常运行。
五、设备停机1. 停止设备运行前，应先关闭设备的出水阀门。
2. 关闭设备总开关，断开设备与电源的连接。
3. 排水并清理超纯水设备，确保设备无残留。
4. 定期进行设备维护，如更换树脂和过滤器等。
六、安全注意事项1. 在操作设备前，应戴上合适的防护手套和眼镜，避免与化学物品接触。
2. 禁止私自拆卸设备的外壳，以防止发生触电、意外伤害等事故。
3. 使用设备过程中，严禁将手伸入设备内部或在设备运行时触碰设备。
4. 设备维修和保养应由专业人员负责，不得擅自进行操作。
5. 在设备运行过程中，若出现任何异常情况，应立即停机检查并向维修人员报告。
以上是超纯水设备的操作规程，操作人员在使用设备时应认真执行，确保设备正常运行，从而提供高质量的超纯水。
线路板用超纯水设备典型流程及标准参考.
线路板用超纯水设备典型流程及标准参考一、线路板用纯水概述:线路板生产过程中,FPC/PCB湿流程绝大部分工艺都是相似的。
各个工艺环节对纯水的要求也是大同小异。
我们在线路板生产过程中常用到的电镀铜,锡,镍金;化学镀镍金;PTH/黑孔;表面处理蚀刻等生产过程都需要用到不同要求的纯水。
因为线路板生产过程中使用的药水不同,生产工艺流程的差异,对纯水的品质要求也不一样。
最关键的指标是:电导率(电阻率,总硅,pH值,颗粒度。
线路板、电路板用纯水因为本身工艺流程的不同对纯水制造的工艺流程也不同。
按照目前绝大部分线路板厂的使用情况来看,大概分为以下三种类型:预处理加离子交换纯水系统;反渗透加离子交换系统;高效反渗透EDI超纯水设备。
二、线路板用纯水典型工艺流程:1、采用反渗透水处理设备与离子交换设备进行组合的方式,其基本工艺流程为:原水→沙炭过滤器→精密过滤器→原水箱→反渗透设备→混床(复床→纯水箱→纯水泵→后置精密过滤器→用水点2、采用反渗透水处理设备与电去离子(EDI设备进行搭配的的方式,这是一种制取超纯水的最新工艺,也是一种环保,经济,发展潜力巨大的超纯水制备工艺,其基本工艺流程为:原水→沙炭过滤器→精密过滤器→原水箱→反渗透设备→电去离子(EDI→纯水箱→纯水泵→后置精密过滤器→用水点三、标准参考显像管、液晶显示器用纯水水质(经验数据集成电路用纯水水质四、线路板纯水设备特点为满足用户需要,达到符合线路板、电路板用纯水标准的水质,尽可能地减少各级的污染,延长设备的使用寿命、降低操作人员的维护工作量。
在工艺设计上,最好取符合国标自来水为源水,再设有介质过滤器,活性碳过滤器,钠离子软化器、精密过滤器等预处理系统、RO反渗透主机系统、离子交换混床(EDI电除盐系统系统等。
线路板纯水系统中水箱均设有液位控制系统、水泵均设有高低压力保护装置、在线水质检测控制仪表、电气采用PLC可编程控制器,真正做到了无人职守;同时在工艺选材上采用推荐和客户要求相统一的方法,使设备与其它同类产品相比较,具有更高的性价比和设备可靠性;我们建议用户花最少的资金达到最佳的效果;各个工艺流程综合通盘考虑;达到费用最低,效果最优。

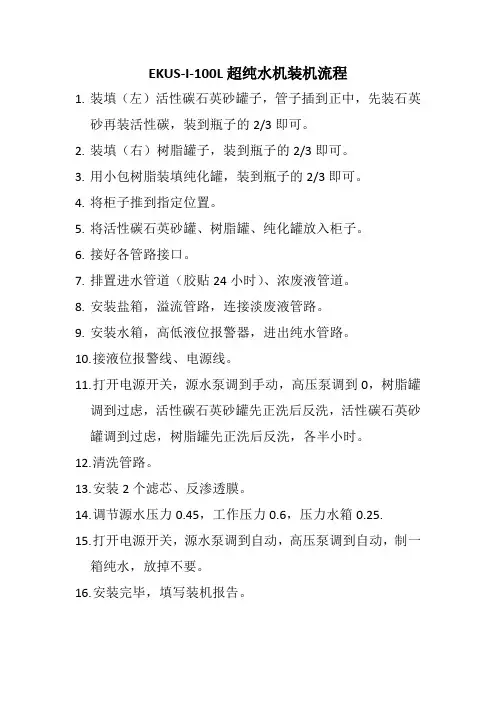

EKUS-I-100L超纯水机装机流程
EKUS-I-100L超纯水机装机流程
1.装填（左）活性碳石英砂罐子，管子插到正中，先装石英
砂再装活性碳，装到瓶子的2/3即可。
2.装填（右）树脂罐子，装到瓶子的2/3即可。
3.用小包树脂装填纯化罐，装到瓶子的2/3即可。
4.将柜子推到指定位置。
5.将活性碳石英砂罐、树脂罐、纯化罐放入柜子。
6.接好各管路接口。
7.排置进水管道（胶贴24小时）、浓废液管道。
8.安装盐箱，溢流管路，连接淡废液管路。
9.安装水箱，高低液位报警器，进出纯水管路。
10.接液位报警线、电源线。
11.打开电源开关，源水泵调到手动，高压泵调到0，树脂罐
调到过虑，活性碳石英砂罐先正洗后反洗，活性碳石英砂罐调到过虑，树脂罐先正洗后反洗，各半小时。
12.清洗管路。
13.安装2个滤芯、反渗透膜。
14.调节源水压力0.45，工作压力0.6，压力水箱0.25.
15.打开电源开关，源水泵调到自动，高压泵调到自动，制一
箱纯水，放掉不要。
16.安装完毕，填写装机报告。
芯片超纯水设备的工艺流程与优点
芯片超纯水设备的工艺流程与优点2020年3月25日芯片超纯水设备是根据用户的特殊需求设计生产的新型水处理设备。
主要采用的是将电渗析与离子交换有机结合的技术，可以有效的去除污染物以及深度除盐。
同时可以根据实际用量，调整设备的出水量，避免造成不必要的浪费。
芯片超纯水设备工艺流程1、采用离子交换方式，其流程如下：原水→原水加压泵→多介质过滤器→活性碳过滤器→软水器→精密过滤器→阳树脂过滤床→阴树脂过滤床→阴阳树脂混床→微孔过滤器→用水点2、采用两级反渗透方式，其流程如下：原水→原水加压泵→多介质过滤器→活性碳过滤器→软水器→精密过滤器→第一级反渗透→PH调节→中间水箱→第二级反渗透(反渗透膜表面带正电荷)→纯化水箱→纯水泵→微孔过滤器→用水点3、采用EDI方式，其流程如下：原水→原水加压泵→多介质过滤器→活性碳过滤器→软水器→精密过滤器→一级反渗透机→中间水箱→中间水泵→EDI系统→微孔过滤器→用水点芯片超纯水设备优点1、无需酸碱再生：在混床中树脂需要用化学药品酸碱再生，而EDI则消除了这些有害物质的处理和繁重的工作。
保护了环境。
2、连续、简单的操作：在混床中由于每次再生和水质量的变化，使操作过程变得复杂，而EDI的产水过程是稳定的连续的，产水水质是恒定的，没有复杂的操作程序，操作大大简便化。
3、降低了安装的要求：EDI系统与相当处理水量的混床相比，有较小的体积，它采用积木式结构，可依据场地的高度灵活的构造。
模块化的设计，使EDI在生产工作时能方便维护。
芯片超纯水设备运行稳定、自动化控制、运行成本低、出水水质符合国家水质标准。
以上为大家介绍的就是芯片超纯水设备的工艺流程与优点，希望对大家有帮助。

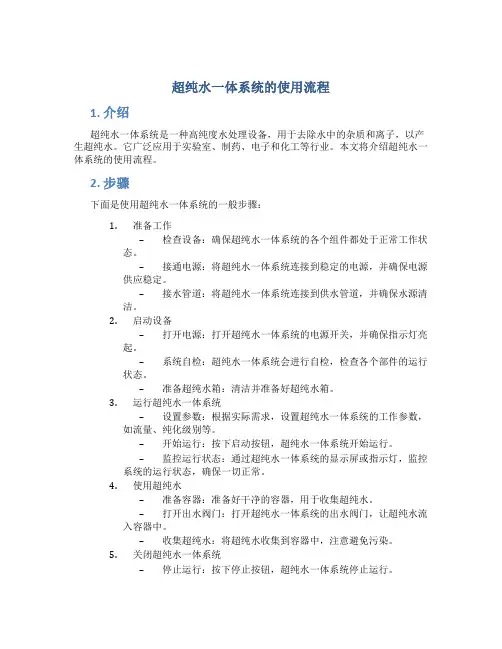

超纯水一体系统的使用流程
超纯水一体系统的使用流程1. 介绍超纯水一体系统是一种高纯度水处理设备，用于去除水中的杂质和离子，以产生超纯水。
它广泛应用于实验室、制药、电子和化工等行业。
本文将介绍超纯水一体系统的使用流程。
2. 步骤下面是使用超纯水一体系统的一般步骤：1.准备工作–检查设备：确保超纯水一体系统的各个组件都处于正常工作状态。
–接通电源：将超纯水一体系统连接到稳定的电源，并确保电源供应稳定。
–接水管道：将超纯水一体系统连接到供水管道，并确保水源清洁。
2.启动设备–打开电源：打开超纯水一体系统的电源开关，并确保指示灯亮起。
–系统自检：超纯水一体系统会进行自检，检查各个部件的运行状态。
–准备超纯水箱：清洁并准备好超纯水箱。
3.运行超纯水一体系统–设置参数：根据实际需求，设置超纯水一体系统的工作参数，如流量、纯化级别等。
–开始运行：按下启动按钮，超纯水一体系统开始运行。
–监控运行状态：通过超纯水一体系统的显示屏或指示灯，监控系统的运行状态，确保一切正常。
4.使用超纯水–准备容器：准备好干净的容器，用于收集超纯水。
–打开出水阀门：打开超纯水一体系统的出水阀门，让超纯水流入容器中。
–收集超纯水：将超纯水收集到容器中，注意避免污染。
5.关闭超纯水一体系统–停止运行：按下停止按钮，超纯水一体系统停止运行。
–关闭阀门：关闭超纯水一体系统的出水阀门。
–断开电源：关闭超纯水一体系统的电源开关，并断开电源供应。
6.设备维护和清洁–定期维护：定期检查超纯水一体系统的各个部件，包括滤芯和纯化模块，以确保其正常运行。
–清洁保养：根据设备操作手册的指导，进行设备清洁和保养工作，以延长设备使用寿命。
3. 注意事项在使用超纯水一体系统时需要注意以下事项：•确保水源干净：超纯水一体系统需要用到干净的水源，避免使用含有杂质的水源。
•防止污染：在收集超纯水时，务必使用干净的容器，并避免容器接触到任何污染物。
•定期维护：定期检查和维护超纯水一体系统的各个部件，以确保其正常工作和长时间稳定供水。
超纯水机操作规程
超纯水机操作规程引言概述:超纯水机是一种用于生产超纯水的设备，广泛应用于实验室、医疗、电子制造等领域。
为了确保超纯水机的正常运行和水质的纯净度，操作规程至关重要。
本文将详细介绍超纯水机的操作规程，包括设备准备、操作步骤、注意事项等内容。
一、设备准备:1.1 确保超纯水机的电源和水源正常供应，检查电源线是否接好，水源管道是否通畅。
1.2 检查超纯水机的滤芯和膜组件是否正常，如有损坏或过期应及时更换。
1.3 清洁超纯水机的水箱和管道，确保无杂质和污垢。
二、操作步骤:2.1 打开超纯水机的电源开关，待设备启动完成后，进入操作界面。
2.2 设置超纯水机的工作模式和参数，如产水流量、水质要求等。
2.3 点击开始按钮，超纯水机开始工作，水质逐渐提升，直至达到设定的纯净度。
三、注意事项:3.1 操作人员应佩戴手套和口罩，以免污染超纯水。
3.2 禁止将有机溶剂、酸碱等物质接触超纯水机，以免损坏滤芯和膜组件。
3.3 定期清洗和消毒超纯水机，以保证设备的卫生和水质的稳定。
四、故障处理:4.1 若超纯水机出现故障，应立即停止使用，并及时联系维修人员进行检修。
4.2 常见的故障包括水质异常、产水量减少等，可通过检查滤芯和膜组件、调整工作参数等方式进行处理。
4.3 在故障处理过程中，切勿私自拆卸超纯水机的部件，以免造成更大的损坏。
五、日常维护:5.1 定期更换超纯水机的滤芯和膜组件，以保证水质的稳定和纯净度的提升。
5.2 清洁超纯水机的水箱和管道，避免杂质和污垢的积累。
5.3 定期校准超纯水机的工作参数，确保设备的正常运行和水质的准确性。
结论:超纯水机的操作规程对于保证水质的纯净度和设备的正常运行至关重要。
操作人员应严格按照设备准备、操作步骤、注意事项等要求进行操作，及时处理故障并进行日常维护。
只有这样，才能确保超纯水机的高效运行和提供优质的超纯水。
超纯水设备操作规程
超纯水设备操作规程《超纯水设备操作规程》一、设备操作前准备1. 检查设备工作环境是否整洁，有无杂物影响设备正常操作；2. 检查设备各部位连接是否松动，有无漏水现象；3. 确认设备所需耗材、试剂及标准溶液是否充足。
二、设备操作步骤1. 启动设备电源，确保设备处于正常工作状态；2. 打开超纯水设备进水阀，调节水流量到设计要求；3. 打开超纯水设备控制面板，根据实际操作需求设置相应参数；4. 调节设备操作参数，如温度、流量、压力等，以达到预设的超纯水水质标准；5. 开始设备运行，观察设备工作状态，并及时调整操作参数；6. 在设备运行过程中定期检查设备状态，保持设备处于稳定工作状态；7. 设备运行完成后关闭进水阀，切断设备电源。
三、设备维护保养1. 定期清洗设备各部位，防止污垢积累影响设备性能；2. 定期更换设备滤芯、膜元件等耗材，保证设备稳定运行；3. 定期校准设备传感器、仪表等，确保设备测量准确无误；4. 定期进行设备保养，延长设备使用寿命。
四、设备故障处理1. 在设备运行过程中如出现异常情况，应立即停止设备运行，并进行故障排查；2. 对设备故障进行分析，确定故障原因，并及时进行处理；3. 对设备故障处理完毕后，进行设备运行测试，确认设备运行正常。
五、设备安全注意事项1. 操作人员必须具有专业的超纯水设备操作技能；2. 在设备运行过程中严格遵守操作规程，确保设备安全稳定运行；3. 避免设备操作过程中的人为操作失误，造成设备损坏或人员伤害。
六、设备操作纪录1. 对设备的运行参数、操作情况、维护保养记录等进行详细记录；2. 对设备的维护保养情况、故障处理情况等进行详细记录。
通过以上操作规程，能够保证超纯水设备的正常运行，延长设备的使用寿命，提高超纯水的质量和产量。
超纯水设备安装方案
超纯水设备安装方案目录一、项目概述 (2)二、安装准备工作 (3)三、设备安装流程 (4)3.1 设备开箱检查与记录 (5)3.2 设备定位与基础施工 (6)3.3 超纯水主机设备安装 (7)3.4 辅助设备安装 (8)3.5 管道安装与连接 (9)四、电气控制系统安装与调试 (10)4.1 电气系统安装要求 (11)4.2 控制系统安装步骤 (12)4.3 调试与测试 (13)五、水处理系统安装与调试 (14)5.1 水处理系统安装要求及步骤 (15)5.2 水质检测与控制系统调试 (16)六、安全防护措施及要求 (17)6.1 安全防护措施 (19)6.2 安全操作规范及要求 (20)七、验收标准与程序 (21)7.1 验收标准 (22)7.2 验收程序及文件准备 (23)一、项目概述本超纯水设备安装方案旨在为用户提供一套高效、稳定、安全的超纯水处理系统，以满足各类实验室、医院、电子厂等场所对高纯度水质的需求。
本方案将从设备的选型、布局、安装、调试及后期维护等方面进行详细说明，以确保用户能够顺利投入使用并获得满意的使用效果。
超纯水设备是一种用于去除水中杂质、离子、有机物等污染物，使水质达到一定纯度的水处理设备。
根据用户需求的不同，超纯水设备可以分为多种类型，如反渗透(RO)超纯水设备、电去离子(EDI)超纯水设备、深度氧化(DO)超纯水设备等。
本方案中选用的设备类型将根据用户的具体需求和预算进行综合考虑。
在项目实施过程中，我们将充分考虑设备的运行稳定性、能耗、占地面积等因素，以确保设备的高效运行和降低运行成本。
我们还将对设备的安装位置、管道布局等进行合理规划，以便于设备的维护和管理。
在设备安装完成后，我们将进行全面的调试工作，确保设备各项参数达到设计要求，并对用户进行操作培训，使其能够熟练掌握设备的使用方法和维护技巧。
在设备运行过程中，我们将定期进行巡检和维护，确保设备的正常运行和水质的稳定达标。
超纯水机操作规程 (2)
超纯水机操作规程标题：超纯水机操作规程引言概述：超纯水机是一种用于制备高纯度水的设备，广泛应用于实验室、制药、电子等领域。
正确操作超纯水机可以确保水质纯净，提高工作效率。
本文将详细介绍超纯水机的操作规程。
一、准备工作1.1 确保超纯水机处于正常工作状态，检查设备是否有损坏或异常现象。
1.2 检查水箱水位，如水位低于最低标记线，应及时添加纯水。
1.3 检查超纯水机的电源线是否牢固连接，确保电源稳定。
二、启动超纯水机2.1 打开超纯水机的电源开关，待设备启动完成后，观察显示屏是否显示正常。
2.2 检查设备的进水管和出水管是否连接正确，确保进水和出水通畅。
2.3 按照设备说明书上的操作步骤，设置所需的水质要求和流量参数。
三、操作过程3.1 根据实际需求，选择适合的工作模式，如纯水模式、超纯水模式等。
3.2 观察超纯水机的运行状态，如有异常情况应及时停机检查。
3.3 定期检查超纯水机的过滤器和反渗透膜，如有污染应及时更换或清洗。
四、停止操作4.1 在使用完超纯水机后，应先关闭出水阀门，再关闭电源开关。
4.2 清洗超纯水机的水箱和管路，防止细菌滋生和水质污染。
4.3 定期对超纯水机进行维护保养，延长设备的使用寿命。
五、安全注意事项5.1 操作超纯水机时，应遵守相关安全规定，避免发生意外事故。
5.2 在更换过滤器或维护设备时，应先断开电源，确保安全操作。
5.3 如发现超纯水机出现故障或异常情况，应及时停机处理，避免影响工作正常进行。
结论：正确的操作超纯水机可以确保水质的纯净和稳定，提高工作效率和实验准确性。
遵守操作规程并定期维护保养设备，可以延长超纯水机的使用寿命，保证实验和生产的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装集成电路超纯水设备的流程
2020年1月7日
在电子行业的日益发展的今天，集成电路对生产用水的要求也在逐渐提高。
集成电路用超纯水设备是根据电子行业的特殊要求设计并生产的一款水处理设备，利用独特的工艺、高质量的配置元件，具有水质稳定、质量可靠、自动化程度高、运行稳定、品质有保证等特点，使用者可以根据自己的实际生产需要，调整设备的出水量。
因而，集成电路用超纯水设备被广泛的应用于大型工业、电子等相关领域。
那么，关于安装流程，很多使用者还不是很清楚，这里介绍一下流程。
集成电路超纯水设备安装流程介绍
(1)、在选定的位置打孔或固定超纯水设备。
孔要圆滑，深度、孔距要准确，孔围不能有裂痕或缺口、毛边。
(2)、与自来水管连接。
先关闭自来水总阀，连接超纯水设备，接口要缠生胶带，不能漏水。
(3)、连接浓水排放口。
(4)、连接净化水出口与净化水龙头。
如流量大于500升，可直接用4分管与通用龙头，如流量小于500升，可选择用4变2接头与净化水出口连接，通过2分白色PE管与2分水龙头连接。
连接2分管时，先将管端口切平，再套上螺帽，然后把管塞插入PE管，插紧，将PE管超出螺帽1CM左右插入接头拧紧即可。
(5)、安装水龙头：如果要将水龙头装在水槽上，不锈钢水槽可用开孔器开孔，如果要将水龙头固定在墙面，可用直角龙头挂片将水龙头固定在墙面。
(6)、打开总进水球阀，对净水机进行调试，观察接头是否漏水，观察期最少2个小时，可在净水机下放一块干净的干毛巾，检查是否有渗水现象。
水是工业的“血液”，所以水的质量对工业来说非常重要,因此工业生产用超纯水设备是工业用水的理想选择!。
