煤的哈氏可磨性指数测定
哈氏可磨性指数测定仪使用说明书
哈氏可磨性指数测定仪使用说明书1 操作准备1.1 彻底清扫研磨碗、研磨环和钢球，把钢球放入研磨碗中，将钢球固定架放入钢球上，将钢球位置固定。
1.2 称量50±0.01g 粒度为0.63mm-1.25mm 的煤样,均匀在分布在研磨碗内，并平整表面，然后将钢球固定架取出，将落在研磨凸起部份和球上面的煤样扫到钢球周围。
2 日常操作为了确保您的实验顺利进行，在日常的使用中请按下述步骤操作该仪器。
2.1 打开主机电源。
2.2将研磨环插入主轴销钉上按顺针旋转30度后将其固定。
2.3 将已装煤样及钢球的研磨碗顺着槽插入框架内，由研磨碗定位撑板圆弧定位后按“启动”按键。
2.4 当运转60 转时，旋转电机自动停止，，同时蜂鸣器“嘀”一声；研磨环自动掉入研磨碗内，然后由人工取出研磨碗，整个研磨流程完成。
2.5 将保护筛、0.071mm筛和筛底盘套好，把粘在研磨环上的煤粉刷到保护筛上，然后将磨过的煤样连同钢球一起倒入保护筛，并仔细将粘在研磨碗和钢球上的煤粉刷到保护筛上。
再把粘在保护筛上的煤粉刷到0.071mm筛子内。
取下保护筛并把钢球放回研磨碗内。
2.6 将筛盖盖在0.071mm筛子上，连筛底盘一起放在振筛机上振筛10min。
取下筛子，将粘在0.071mm筛面底下的煤粉刷到筛底盘内，重新放到振筛机上振筛5min，再刷筛面底下一次，振筛5min，刷筛面底下一次。
2.7 将两个量杯分别放入漏斗下面，将0.071mm筛上的煤样及筛下煤样分别倒入漏斗中，将筛内及漏斗中的煤样全部刷入量杯中。
2.8 称量0.071mm筛上的煤样（称准到0.01g），记作m1(g)。
2.9 称量0.071mm筛下的煤样（称准到0.01g），记作md(g)。
2.10 每个煤样按上述步骤测试两次，然后分别将两组煤样的m,m1, md输入查询仪内，即可查询可磨性指数。
3 仪器维护与保养1、研磨环、研磨碗和钢球在每次使用之后应擦拭干净，防止生锈。
哈氏可磨性指数测定仪

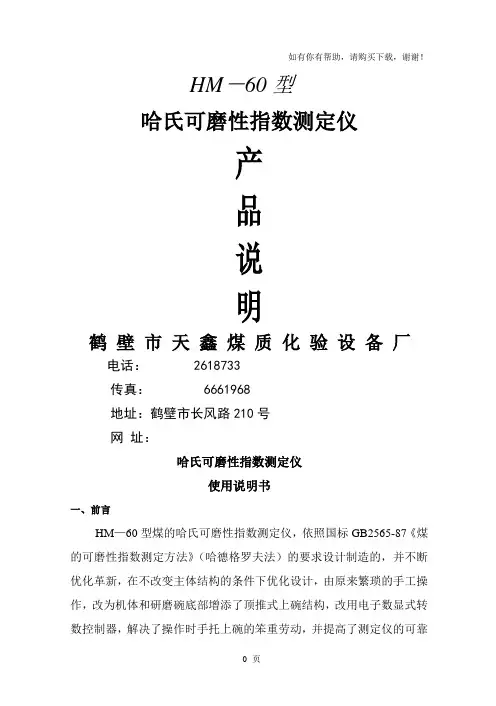

HM－60型哈氏可磨性指数测定仪产品说明鹤壁市天鑫煤质化验设备厂电话： 2618733传真： 6661968地址：鹤壁市长风路210号网址：哈氏可磨性指数测定仪使用说明书一、前言HM—60型煤的哈氏可磨性指数测定仪，依照国标GB2565-87《煤的可磨性指数测定方法》（哈德格罗夫法）的要求设计制造的，并不断优化革新，在不改变主体结构的条件下优化设计，由原来繁琐的手工操作，改为机体和研磨碗底部增添了顶推式上碗结构，改用电子数显式转数控制器，解决了操作时手托上碗的笨重劳动，并提高了测定仪的可靠性，使其成为更新换代的新产品。
二、仪器的用途HM-60型煤的哈氏可磨性指数测定仪，是专供测定烟煤和无烟煤可磨性的一种仪器。
测定结果用哈氏可磨性指数表示，指数越大，表明越容易磨碎。
该仪器的测定结果能够正确地反映煤磨碎的难易程度，为磨煤机的设计和运行提供依据。
本仪器结构紧凑，使用方便，普遍用于煤炭、电力、冶金、化工等行业。
三、工作原理与结构特征哈氏可磨性指数测定仪的工作原理，是根据磨碎定律(即磨碎煤粉所消耗的能量与煤粉产生的新表面积成正比)，把制好的一定粒度范围的煤样放在哈氏仪里磨碎，然后筛分、称重、对照、校准图表，查出可磨性指数。
哈氏仪的结构主要由上碗机构、蜗轮箱、传动齿轮、研磨环和研磨碗料钵、电机以及智能转数控制器组成。
电机和蜗轮箱安装在电机座上，固定在机座的右侧，主轴装在机体的中央，其上部装有大齿轮，配重块和用于传感转数的磁钢，下部连接有研磨盘,其总负荷力284±2N，钢制的研磨料钵内有水平轨道(弧形槽)。
在轨道内有八个直径为25.4毫米的钢球，电动机驱动蜗轮箱和齿轮的传动，以20转/分的转速带动主轴运转，并驱动研磨环和八个钢球进行工作。
上碗机构置于机体和研磨料钵的底部，由桥形底座、螺旋凸盘、托碗芯轴、手柄等机件组成。
当扳动手柄时，带动螺旋凸盘回转，从而形成芯轴的垂直升降运动，藉以完成上碗操作。
电气控制系统由智能转数控制器、磁性传感器组成。
煤的哈氏可磨性测定不确定度评定
０ 前
言
每份 不少 于 ５ ０ｇ的试样 。 （ ）称取 （ ０ ． １ ２ ５ ０ ０ ）ｇ （ 称准至 ０ ０ ） ． ２ｇ ，倒入
结果 的可 靠性 ，因此有 助于 有关 部 门和有 关人 员 的 决策 。
（ ）称 量 ０ ０ １ｍｍ 筛的筛 上物 （ 准至 ０ ０ ５ ． ７ 称 ．２
ｇ。 ）
（ ）按 公式 （ ）计算 ０ ０ １ｍｍ 筛下 物质 量 ： ６ １ ． ７
Ⅲ２ ｍ ～ ｍ１ 一 （） １
摘 要 ： 阐 述 了煤 的 哈 氏 可磨 性 指 数 测 定 不 确 定 度 评 定 的 不 确 定 度 来 源 、 不 确 定 度 分 量 测 定 、合 成 不 确定 度计 算和 测 定结果报 告 。 关 键 词 ： 可 磨 性 ； 不 确 定 度 ；评 定
中图分 类号 ：ＴＱ５ ３ ３
取 下 筛子 ，将黏 在 筛底 的煤粉刷 入 筛底盘 筛底 一 次 ，然 后再 振 ｎ
筛 ５ｒｉ、刷 筛底 一 次 。 ｎ ａ
煤 的哈 氏可磨 性指 数是 煤被 粉碎 成粉 的难 易程
度的 量度 ，对粉 煤 燃烧 和气 化 以及水 煤浆 制 备的原 料选 择 ，煤炭 粉碎 机 的设 计 和 选 择 具 有指 导 作 用 ， 哈 氏可磨 性指 数测 量不 确定 度表 征 了该 项指标 测 定
２．Ｔａ ｇｓ ａｎ Ｈａｉ ｎ ｈ ｎ ａｌＴｅ ｔｎ ． ｎ ｈ ｇａ ｇ Ｌｉ ｏ ｇ Ｃｏ ｓ ｉ ｇ Ｃｏ ．Ｌｔ ，Ｔａ ｇｓ ａ ０ ３ １ ，Ｃｈｉ ａ） ｄ． ｎ ｈ ｎ ６ ６ １ ｎ
哈氏可磨性指数
哈氏可磨性指数
答：哈氏可磨性指数，煤的可磨性是一种与煤的硬度、强度、韧度和脆度有关的综合物理特性，与煤的年代、煤岩结构、煤矿的类型和分布等有关。
当前国际上常用哈氏可磨性指数HGI来衡量煤的可磨性，HGI是一个无量纲的物理量，其值的大小反映了不同煤样破碎成粉的相对难易程度。
HGI值越大，说明在消耗一定能量的条件下，相同量规定粒度的煤样磨制成粉的细度越细，或者说对相同量规定粒度的煤样磨制成相同细度时所消耗的能量越少。
HM80G型哈氏可磨性指数测定仪

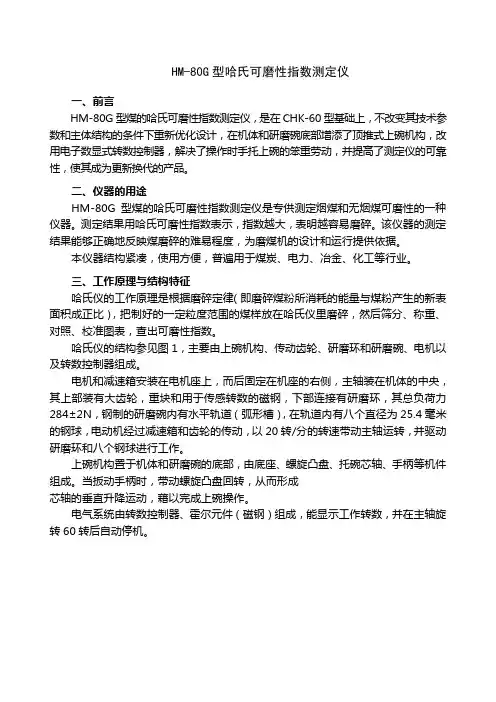

HM-80G型哈氏可磨性指数测定仪一、前言HM-80G型煤的哈氏可磨性指数测定仪，是在CHK-60型基础上，不改变其技术参数和主体结构的条件下重新优化设计，在机体和研磨碗底部增添了顶推式上碗机构，改用电子数显式转数控制器，解决了操作时手托上碗的笨重劳动，并提高了测定仪的可靠性，使其成为更新换代的产品。
二、仪器的用途HM-80G型煤的哈氏可磨性指数测定仪是专供测定烟煤和无烟煤可磨性的一种仪器。
测定结果用哈氏可磨性指数表示，指数越大，表明越容易磨碎。
该仪器的测定结果能够正确地反映煤磨碎的难易程度，为磨煤机的设计和运行提供依据。
本仪器结构紧凑，使用方便，普遍用于煤炭、电力、冶金、化工等行业。
三、工作原理与结构特征哈氏仪的工作原理是根据磨碎定律（即磨碎煤粉所消耗的能量与煤粉产生的新表面积成正比），把制好的一定粒度范围的煤样放在哈氏仪里磨碎，然后筛分、称重、对照、校准图表，查出可磨性指数。
哈氏仪的结构参见图1，主要由上碗机构、传动齿轮、研磨环和研磨碗、电机以及转数控制器组成。
电机和减速箱安装在电机座上，而后固定在机座的右侧，主轴装在机体的中央，其上部装有大齿轮，重块和用于传感转数的磁钢，下部连接有研磨环，其总负荷力284±2N，钢制的研磨碗内有水平轨道（弧形槽），在轨道内有八个直径为25.4毫米的钢球，电动机经过减速箱和齿轮的传动，以20转/分的转速带动主轴运转，并驱动研磨环和八个钢球进行工作。
上碗机构置于机体和研磨碗的底部，由底座、螺旋凸盘、托碗芯轴、手柄等机件组成。
当扳动手柄时，带动螺旋凸盘回转，从而形成芯轴的垂直升降运动，藉以完成上碗操作。
电气系统由转数控制器、霍尔元件（磁钢）组成，能显示工作转数，并在主轴旋转60转后自动停机。
1—底座2—螺旋托盘3—托碗芯轴4—研磨碗5—钢球6—研磨环7—主轴8—传感元件9—护罩10—重块11—大齿轮12—小齿轮13—减速箱14—电机15—转数控制器16—起动按钮17—电源开关18—上碗机构手柄四、技术数据1、主轴转速………………………20±0.5r/min2、限额工作转数…………………60±0.25r3、负荷力…………………………284±2N4、电源电压 (220V)5、仪器重量………………………64.5kg6、外型尺寸（长×宽×高）……400×250×486mm五、仪器的操作1、工作前应进行试运转，检查运转是否正常，转数控制器和自动停机装置是否灵敏可靠，以保证60±0.25转自动停止。
