七年级数学上册 4.2画立体图形(1)从立体图形到视图随堂检测 华东师大版
华师大版初中数学七年级上册《4.2 立体图形的视图》同步练习卷
华师大新版七年级上学期《4.2 立体图形的视图》2019年同步练习卷一．选择题（共17小题）1．如图，正三棱柱的主视图为（）A．B．C．D．2．下列四个几何体中，左视图为圆的是（）A．B．C．D．3．如图所示的几何体是由七个相同的小正方体组合成的，从上面看到的图形是（）A．B．C．D．4．如图几何体的俯视图是（）A．B．C．D．5．如图①是一个几何体的主视图和左视图．某班同学在探究它的俯视图时，画出了如图②的几个图形，其中，可能是该几何体俯视图的共有（）A．3个B．4个C．5个D．6个6．如图所示的几何体的主视图是（）A．B．C．D．7．将两个长方体如图放置，则所构成的几何体的左视图可能是（）A．B．C．D．8．如图是由相同小正方形搭的几何体的俯视图（小正方形中所标的数字表示在该位置上小正方体的个数），则这个几何体的左视图是（）A．B．C．D．9．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是（）A．主视图B．俯视图C．左视图D．一样大10．如图，是由几个相同的小正方体组合而成的立体图形的三视图，则这个几何体的小正方体的个数是（）A．5B．6C．7D．811．如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A．60πB．70πC．90πD．160π12．由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．613．若某几何体的三视图如图，则这个几何体是（）A．B．C．D．14．一个空间几何体的主视图和左视图都是边长为2的正方形，俯视图是一个圆，那么这个几何体的表面积是（）A．6πB．4πC．8πD．415．由一些大小相同的小正方体搭成的几何体的俯视图如图所示，其中正方形中的数字表示该位置上的小正方体的个数，那么该几何体的主视图是（）A．B．C．D．16．如图，甲、乙、丙三个图形都是由大小相同的小正方体搭成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数．其中主视图相同的是（）A．仅有甲和乙相同B．仅有甲和丙相同C．仅有乙和丙相同D．甲、乙、丙都相同17．一些完全相同的小正方体搭成一个几何体，这个几何体从正面和左面看所得的平面图形均如图所示，小正方体的块数可能有（）A．7种B．8种C．9种D．10种二．填空题（共21小题）18．写出一个在三视图中俯视图与主视图完全相同的几何体．19．如图是一个由若干个正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：（多填或错填得0分，少填酌情给分）．20．如图是由6个棱长均为1的正方体组成的几何体，它的主视图的面积为．21．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是．22．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图和左视图的面积之和是．23．由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．24．如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是cm3．25．如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为．26．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是．27．一个由小立方块搭成的几何体，从正面、左面、上面看到的形状图如图所示，这个几何体是由个小立方块搭成的．28．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要个小立方体．29．如图：在桌上摆有一些大小相同的正方体木块，其从正面和从左面看到的形状图如图所示，则要摆出这样的图形至少需要块正方体木块，至多需要块正方体木块．30．用一些大小相同的小正方体搭成一个几何体，使得从正面和上面看到的这个几何体的形状如图所示，那么，组成这个几何体的小正方体的块数至少为．31．如图示一些小正方体木块所搭的几何体，从正面和从左面看到的图形，则搭建该几何体最多需要块正方体木块．32．如图，左边是一个由5个棱长为1的小正方体组合而成的几何图，现在增加一个小正方体，使其主视图如右，则增加后的几何体的左视图的面积为．33．如图所示，是一个简单几何体的三视图，则这个几何体的侧面积等于．34．一个几何体由若干个大小相同点小立方块搭成，如图分别是从它的正面、上面看到的形状图，该几何体至少是用块小立方块搭成的．35．如图是一个几何体的三视图，根据图中标注的数据可求出这个几何体的体积为．36．如图是一个由六个小正方体组合而成的几何体，每个小正方体的六个面上都分别写着﹣1，2，3，﹣4，5，﹣6六个数字，那么图中所有看不见的面上的数字和是．37．如图是由几块相同的小正方体搭成的立体图形的三视图，则这个立体图形中小正方体共有块．38．一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有种．三．解答题（共12小题）39．分别画出图中几何体的主视图、左视图、俯视图．40．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．41．由7个相同的小立方块搭成的几何体如图所示，（1）请画出它的三视图？（2）请计算它的表面积？（棱长为1）42．在平整的地面上，有若干个完全相同棱长的小正方体堆成一个几何体，如图所示．（1）请画出这个几何体的三视图．（2）如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有个正方体只有一个面是黄色，有个正方体只有两个面是黄色，有个正方体只有三个面是黄色．（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加几个小正方体？43．画出如图所示的几何体的主视图、左视图、俯视图：44．用小立方块搭一几何体，使它的主视图和俯视图如图所示．俯视图中小正方形中的字母表示在该位置小立方块的个数，请问：（1）a表示几？b的最大值是多少？（2）这个几何体最少由几个小正方块搭成？最多呢？45．如图是一个几何体的三视图．（1）写出这个几何体的名称；（2）根据所示数据计算这个几何体的表面积；（3）如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个线路的最短路程．46．由一些大小相同的小正方体组成的简单几何体的主视图和俯视图如图：（1）请你画出这个几何体的其中两种左视图；（2）若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值．47．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．48．用小立方块搭一个几何体，使它的从正面和从上面看到的这个几何体的形状图如图所示，从上面看到的形状图中的小正方形中的字母表示该位置小立方块的个数，试回答下列问题；（1）x、z各表示多少？（2）y可能是多少？这个几何体最少由几个小立块搭成？最多呢？49．如图是七个棱长为1的立方块组成的一个几何体，画出其三视图并计算其表面积．50．用若干相同的小正方体搭成一个几何体，使它从正面和上面看到的形状如图．这样的几何体只有一种吗？它最多需要多少个小正方体？最少需要多少个小正方体？华师大新版七年级上学期《4.2 立体图形的视图》2019年同步练习卷参考答案与试题解析一．选择题（共17小题）1．如图，正三棱柱的主视图为（）A．B．C．D．【分析】根据正三棱柱的主视图是矩形，主视图中间有竖着的实线，即可解答．【解答】解：正三棱柱的主视图是矩形，主视图中间有竖着的实线．故选：B．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．2．下列四个几何体中，左视图为圆的是（）A．B．C．D．【分析】四个几何体的左视图：圆柱是矩形，圆锥是等腰三角形，球是圆，圆台是等腰梯形，由此可确定答案．【解答】解：因为圆柱是矩形，圆锥是等腰三角形，球是圆，圆台是等腰梯形，故选：D．【点评】主要考查立体图形的左视图，关键是几何体的左视图．3．如图所示的几何体是由七个相同的小正方体组合成的，从上面看到的图形是（）A．B．C．D．【分析】根据俯视图的定义即可判断．【解答】解：如图所示：从上面看到的图形是．故选：D．【点评】本题考查几何体的三视图，理解三视图的定义是正确解答的关键．4．如图几何体的俯视图是（）A．B．C．D．【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【解答】解：从几何体的上面看共有3列小正方形，右边有2个，左边有1个，中间上面有1个，故选：D．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．5．如图①是一个几何体的主视图和左视图．某班同学在探究它的俯视图时，画出了如图②的几个图形，其中，可能是该几何体俯视图的共有（）A．3个B．4个C．5个D．6个【分析】根据三视图的定义，以及已知条件判断即可．【解答】解：由主视图和左视图看，a、b、c、d、e、f都有可能．故选：D．【点评】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力．6．如图所示的几何体的主视图是（）A．B．C．D．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：几何体的主视图是：故选：A．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．7．将两个长方体如图放置，则所构成的几何体的左视图可能是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看，下面是一个矩形，上面是一个等宽的矩形，该矩形的中间有一条棱，故选：C．【点评】本题考查了简单组合体的三视图，注意能看到的棱用实线画出．8．如图是由相同小正方形搭的几何体的俯视图（小正方形中所标的数字表示在该位置上小正方体的个数），则这个几何体的左视图是（）A．B．C．D．【分析】找到从左面看所得到的图形即可．【解答】解：从左看可得到从左到右分别是1，3，2个正方形，故选C．【点评】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．9．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是（）A．主视图B．俯视图C．左视图D．一样大【分析】如图可知该几何体的正视图由5个小正方形组成，左视图是由3个小正方形组成，俯视图是由5个小正方形组成，易得解．【解答】解：如图，该几何体正视图是由5个小正方形组成，左视图是由3个小正方形组成，俯视图是由5个小正方形组成，故三种视图面积最小的是左视图．故选：C．【点评】本题考查的是三视图的知识以及学生对该知识点的巩固．解题关键是找到三种视图的正方形的个数．10．如图，是由几个相同的小正方体组合而成的立体图形的三视图，则这个几何体的小正方体的个数是（）A．5B．6C．7D．8【分析】根据该几何体的俯视图可确定该几何体共有两行三列，再结合主视图，即可得出该几何体的小正方体的个数．【解答】解：综合三视图可知，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+1＝5个．故选：A．【点评】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．11．如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A．60πB．70πC．90πD．160π【分析】易得此几何体为空心圆柱，圆柱的体积＝底面积×高，把相关数值代入即可求解．【解答】解：观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为10×（42π﹣32π）＝70π，故选：B．【点评】本题考查了由三视图判断几何体的知识，解决本题的关键是得到此几何体的形状，易错点是得到计算此几何体所需要的相关数据．12．由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【分析】根据三视图的知识，主视图是由4个小正方形组成，而左视图是由4个小正方形组成，故这个几何体的底层最少有3个小正方体，第2层最少有1个小正方体．【解答】解：根据左视图和主视图，这个几何体的底层最少有1+1+1＝3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1＝4个．故选：B．【点评】本题考查了由几何体判断三视图，意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就容易得到答案．13．若某几何体的三视图如图，则这个几何体是（）A．B．C．D．【分析】如图：该几何体的正视图与俯视图均为矩形，侧视图为三角形和一个矩形，易得出该几何体的形状．【解答】解：该几何体的正视图为矩形，俯视图亦为矩形，侧视图是一个三角形和一个矩形，故选：C．【点评】本题是个简单题，主要考查的是三视图的相关知识．14．一个空间几何体的主视图和左视图都是边长为2的正方形，俯视图是一个圆，那么这个几何体的表面积是（）A．6πB．4πC．8πD．4【分析】根据题意，可判断出该几何体为圆柱．且已知底面半径以及高，易求表面积．【解答】解：根据题目的描述，可以判断出这个几何体应该是个圆柱，且它的底面圆的半径为1，高为2，那么它的表面积＝2π×2+π×1×1×2＝6π，故选A．【点评】本题要判断出几何体的形状然后再根据其面积公式进行计算，注意本题中的圆柱有上下底，不要漏掉任何一个．15．由一些大小相同的小正方体搭成的几何体的俯视图如图所示，其中正方形中的数字表示该位置上的小正方体的个数，那么该几何体的主视图是（）A．B．C．D．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为1，2，3；据此可画出图形．【解答】解：如图所示：故选：A．【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．16．如图，甲、乙、丙三个图形都是由大小相同的小正方体搭成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数．其中主视图相同的是（）A．仅有甲和乙相同B．仅有甲和丙相同C．仅有乙和丙相同D．甲、乙、丙都相同【分析】由已知条件可知，甲的主视图有2列，每列小正方数形数目分别为2，2；乙的主视图有2列，每列小正方数形数目分别为2，1；丙的主视图有2列，每列小正方数形数目分别为2，2．据此可即可求解．【解答】解：根据分析可知，甲的主视图有2列，每列小正方数形数目分别为2，2；乙的主视图有2列，每列小正方数形数目分别为2，1；丙的主视图有2列，每列小正方数形数目分别为2，2；则主视图相同的是甲和丙．故选：B．【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．17．一些完全相同的小正方体搭成一个几何体，这个几何体从正面和左面看所得的平面图形均如图所示，小正方体的块数可能有（）A．7种B．8种C．9种D．10种【分析】从正面看得到的图形表现了几何体的长与高，从左面看得到的图形表现了几何体的宽和高，得到组合几何体的正方体的最多的个数和最少的个数，进而得到相应的可能情况总数即可．【解答】解：由2个视图可得该组合几何体有3行，3列，所以最底层最多有9个正方体，最少有3个正方体；第二层最多有4个正方体，最少有2个正方体；第3层最多有1个正方体，最少有1个正方体，所以组合几何体最多有9+4+1＝14个正方体，最少有3+2+1＝6个正方体．故正方体可能的个数在6和14之间，共有9种可能的情况，故选：C．【点评】考查由视图判断几何体；得到组合几何体的正方体的最多的个数和最少的个数是解决本题的关键．二．填空题（共21小题）18．写出一个在三视图中俯视图与主视图完全相同的几何体球或正方体．【分析】主视图、俯视图是分别从物体正面和上面看，所得到的图形．【解答】解：球的俯视图与主视图都为圆；正方体的俯视图与主视图都为正方形．故答案为：球或正方体（答案不唯一）．【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．19．如图是一个由若干个正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：①②③（多填或错填得0分，少填酌情给分）．【分析】根据几何体的主视图和左视图用正方体实物搭出图形判定，或者根据主视图和左视图想象出每个位置正方体的个数进行计算则可．【解答】解：综合左视图跟主视图，从正面看，第一行第1列有3个正方体，第一行第2列有1个或第二行第2列有一个或都有一个．第二行第1列有2个正方体．故答案为：①②③．【点评】本题考查了学生的空中想象能力和三种视图的综合能力，难度比较大．20．如图是由6个棱长均为1的正方体组成的几何体，它的主视图的面积为5．【分析】根据立体图形画出它的主视图，再求出面积．【解答】解：主视图如图所示，∵由6个棱长均为1的正方体组成的几何体，∴主视图的面积为5×12＝5，故答案为5．【点评】此题是简单组合体的三视图，主要考查了立体图的主视图，解本题的关键是画出它的主视图．21．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是8．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3＝8，故答案为：8．【点评】本题考查了简单组合体的三视图，从上边看是一个等腰梯形是解题关键．22．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图和左视图的面积之和是5．【分析】根据从左面看得到的图形是左视图，从上面看的到的视图是俯视图，再根据面积的和差，可得答案．【解答】解：从左面看第一层一个小正方形，第二层一个小正方形，从上面看第一层三个小正方形，该几何体俯视图和左视图的面积之和是2+3＝5，故答案为：5．【点评】本题考查了简单几何体的三视图，确定左视图、俯视图是解题关键．23．由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是7个．【分析】根据几何体主视图，在俯视图上表上数字，即可得出搭成该几何体的小正方体最多的个数．【解答】解：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2＝7（个）．故答案为：7．【点评】此题考查了由三视图判断几何体，在俯视图上表示出正确的数字是解本题的关键．24．如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是24 cm3．【分析】根据三视图我们可以得出这个几何体应该是个长方体，它的体积应该是3×2×4＝24cm3．【解答】解：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为3×2×4＝24cm3．答：这个长方体的体积是24cm3．故答案为：24．【点评】考查了由三视图判断几何体，本题要先判断出几何体的形状，然后根据其体积公式进行计算即可．25．如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为8π．【分析】根据三视图得到这个几何体为圆锥，且圆锥的母线长为4，底面圆的直径为4，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式求解．【解答】解：这个几何体为圆锥，圆锥的母线长为4，底面圆的直径为4，所以这个几何体的侧面展开图的面积＝×4π×4＝8π．故答案为：8π．【点评】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．26．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是5．【分析】根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行3列，故可得出该几何体的小正方体的个数．【解答】解：综合三视图，我们可得出，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4+1＝5个；故答案为：5．【点评】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．27．一个由小立方块搭成的几何体，从正面、左面、上面看到的形状图如图所示，这个几何体是由5个小立方块搭成的．【分析】从俯视图中可以看出最底层小立方块的个数及形状，从主视图可以看出每一层小立方块的层数和个数，从左视图可看出每一行小立方块的层数和个数，从而算出总的个数．【解答】解：由俯视图易得最底层小立方块的个数为4，由其他视图可知第二层有一个小立方块，那么共有4+1＝5个小立方块．故答案为：5．【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．28．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要8个小立方体．【分析】由主视图求出这个几何体共有3层，再求出第二层、第三层最少的个数，由俯视图可得第一层正方体的个数，相加即可．【解答】解：由俯视图可以看出组成这个几何体的底面小正方体有5个，由主视图可知第二层最少有2个，第三层只有1个，故组成这个几何体的小正方体的个数最少为：5+2+1＝8（个）．故答案为：8．【点评】本题主要考查学生由三视图判断几何体，同时也体现了对空间想象能力方面的考。
七年级数学上册 4.2 立体图形的视图例题讲解与变式素材 (新版)华东师大版

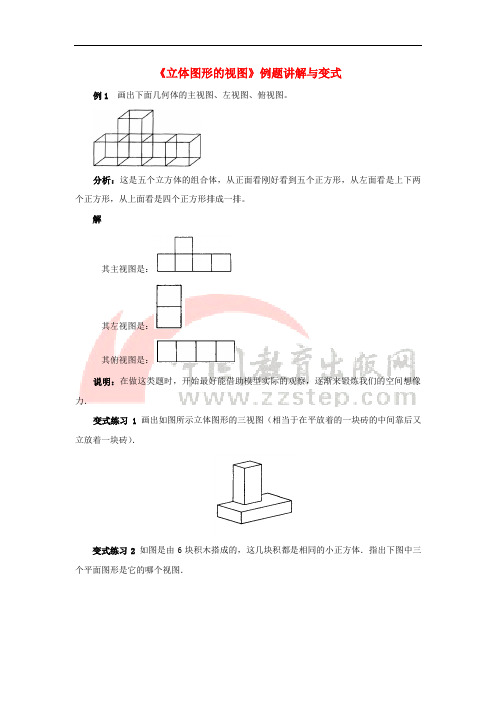

《立体图形的视图》例题讲解与变式例1 画出下面几何体的主视图、左视图、俯视图。
分析：这是五个立方体的组合体，从正面看刚好看到五个正方形，从左面看是上下两个正方形，从上面看是四个正方形排成一排。
解其主视图是：其左视图是：其俯视图是：说明：在做这类题时，开始最好能借助模型实际的观察，逐渐来锻炼我们的空间想像力．变式练习1 画出如图所示立体图形的三视图（相当于在平放着的一块砖的中间靠后又立放着一块砖）．变式练习2 如图是由6块积木搭成的，这几块积都是相同的小正方体．指出下图中三个平面图形是它的哪个视图．参考答案：1、三视图如下：2、左视图，正视图，俯视图．例2 选择题如图（l），是一个几何体的主视图、左视图、俯视图，则它所对应的几何体是（）分析由主视图可知其对应的几何体可能是B和C；由左视图可知其对应的几何体可能是A和B；由俯视图可知其对应的几何体可能是B和D．所以应选B．解选B说明：这个题也可以采用依次淘汰的方法来确定对应的几何体．由主视图可知A和D 不是，由左视图可知C不是，所以只有B是．变式练习1 如图，根据下列三视图，画出与它对应的立体图形．变式练习2 根据已知三视图，画与之对应的立体图形（如图）．变式练习3 如图是由几个小正方体所搭几何体的俯视图．小正方形中的数字表示在该位置的小正方体的个数，请画出这个几何体的左视图．参考答案：1、解：根据三视图的条件，可知立体图形应是三棱锥．上图就是满足三视图的立体图形．2、解：根据图形条件以及三视图，可以判断它是一个正方体与圆台组合而成的立体图形．依题意，有3、如图：百度文库是百度发布的供网友在线分享文档的平台。
百度文库的文档由百度用户上传，需要经过百度的审核才能发布，百度自身不编辑或修改用户上传的文档内容。
网友可以在线阅读和下载这些文档。
百度文库的文档包括教学资料、考试题库、专业资料、公文写作、法律文件等多个领域的资料。
百度用户上传文档可以得到一定的积分，下载有标价的文档则需要消耗积分。
华东师大版数学七年级上册4.2【基础知识】立体图形的视图
1 / 3 4.2 立体图形的视图 1．由立体图形到视图 (1)三视图的概念 ①视图：视图来自于投影．灯光的光线可以看作是从一点发出的，我们称这种投影为中心投影；而太阳的光线可以看作是平行的，我们称这种投影为平行投影．视图是一种特殊的平行投影． ②三视图：从正面得到的投影，称为主视图；从上面得到的投影，称为俯视图；从侧面得到的投影，称为侧视图，依投影方向不同，有左视图和右视图．通常将主视图、俯视图与左(或右)视图称做一个物体的三视图． (2)三视图的画法 画立体图形的三视图，实际上采取的是常见的正投影的方法，即当光线与投影面垂直时的投影．人在阳光下产生影子，物体在光线的照射下也会产生投影，如图，在自上而下垂直于平面的光线的照射下，线段AB的位置不同可分别得到的投影为一点、和它等长的线段、比它短的线段．
因此，当想象不出几何体的三视图时，可以想象在物体的后面有一个投影面，有一束光线以垂直于投影面的角度照射物体，在投影面上形成的影子即相应的视图．例如：初学画三视图的同学，很容易把图1中的几何体的正视图画成图2的样子．但是，从投影的角度就很容易画成图3的样子．
图1 2 / 3
【例1】 画出图中几何体的三种视图． 分析：图中几何体的主视图共两行，下面一行有3个正方形，上面一行有1个正方形，从左到右的第一列有2个正方形，第二、三列各有1个正方形，左视图、俯视图也可类似画出． 解：
谈重点 用行列的思考方式画视图 采用行列的思考方式可以有效解决画视图这一难点问题． 2．由视图到立体图形 由物体的三视图辨认出该物体的形状，是一个充满丰富想象力和创造性的探索过程．根据三视图描述基本几何体或实物原型，是我们学习的重点，也是难点．为了突破这一难点，我们必须善于应用比较、猜测、综合、归纳、模拟、与位置有关的推理、有条理的具体操作等一系列的数学思维方法，必须具有创新精神，实验精神，努力发展自己的空间观念． 具体的思考方法：要根据主视图想象物体的前面；根据左视图想象物体的左侧面，根据俯视图想象上面，然后综合起来考虑整体图形． 【例2】 若干桶方便面摆放在桌子上，如图所给的是它的三视图，则这一堆方便面共有( )． 3 / 3
华东师大初中数学七年级上册《4.2立体图形的视图》精品教案 (1)
4.2 立体图形的视图课程标准分析让学生掌握由立体图形画出该物体的三视图,反过来,给出一个立体图形的三视图,说出该立体图形的名称,画出该立体图形;能够体会从不同方向观察同一物体可能看到不一样的结果,由三视图描绘物体的形状,从而发展学生的空间观念,培养他们的想象力.教材分析1.地位与作用:视图法是画立体图形的一种方法,在生产实际中经常用到;它的主要作用是初步培养学生的空间观念,是一个充满丰富想象力和创造性的探索过程.由立体图形能够画出它的三视图,由视图也能够回到立体图形中.本节课采用了比较、猜测、综合、归纳、模拟与位置有关的推理,有条理的具体操作等一系列的数学思维方法,这对培养学生的创新精神,发展学生的空间观念具有重要意义.2.重点与难点:本节的重点是会描述球、圆柱、圆锥、棱柱、棱锥及立方体的简单组合的视图.难点是由视图描述简单的实际图形.教法分析根据新课程标准的要求及初中生思维依赖于具体直观形象的特点,结合本节课的内容,主要采用议论引导教学法.在教学过程中,充分运用教具、多媒体等辅助教学,通过演示、操作、观察、讨论等师生的共同活动,启发学生动手、动口、动脑,使学生始终处于主动探索问题的积极状态,并在探索中锻炼思维.学法分析画立体图形的三视图要注意:①物体摆放位置不同,三视图也不同;②要以平行视线观察;③要准备实物,如圆柱、球、正方体、圆锥等,进行仔细观察,得出它们的三视图是什么形状,这些图形之间的关系怎样,与同伴多交流.由视图到立体图形,要注意培养想象能力和思维能力,要善于总结:如①:正视图是长方形的有哪些?(长方体、圆柱、三棱柱等)②正视图和左视图都是长方形的立体图形有哪些?(长方体、圆柱、三棱柱等)③正视图和左视图都是长方形且俯视图是长方形、圆或三角形的几个大小一样的小立方体,随意摆成几种组合体,充分观察、动手、与同伴合作交流.4.2.1 由立体图形到视图【教学目标】知识与技能1.理解平行投影和中心投影的意义,知道视图是从不同方向平行投影得到的图形.2.理解物体的视图能正确反映物体各个方面的形状;能正确画简单立体图形的三视图.3.培养学生空间想象能力和几何直观能力.过程与方法注意图形与几何知识和实际生活的联系,并把有关知识应用于生活和学习中.情感态度与价值观通过与他人的交流,形成积极的参与教学活动的态度,主动与他人交流合作的意识.【教学重难点】重点:画出简单的物体的三视图.难点:正确画出物体的三视图.【教学过程】一、创设情境,导入新课(1)投影苏东坡的《题西林壁》,欣赏几幅庐山的不同方位拍摄的照片.问:这几幅照片从拍摄的角度上看有什么不同?答:一幅是从正面拍摄,一幅是侧面拍摄.问:这首诗揭示的意义是什么呢?答:看事物不能光看表面,要多方面、多角度地观察.(2)观察飞机、轮船、坦克几组图片,使学生初步体会从不同方向观察同一物体可能会看到不一样的结果.师:同一物体可以从各个角度观察,得到不同的视图,那么一个物体究竟需要几个视图才能全面反映它们的形状呢?(学生讨论交流)总结:为了能完整确切地表达物体的形状的大小,必须从多方面观察物体.在几何中,我们通常选择从上面、正面、左面三个方向观察物体,比如刚才给出的关于飞机、轮船和坦克的图片,就是我们今天要学的主要内容——三视图.二、探究新知1.三视图定义用一组动画显示三视图的形成过程(一束光从正面、左面、上面照射在物体上产生的投影,引出平行投影、中心投影的定义).师:根据以上的动画演示,你能说说三视图的定义吗?总结三视图的定义:我们把从正面看到的物体的投影叫做主视图,把从左面看到的物体的投影叫做左视图,把从上面看到的物体投影叫做俯视图.主视图、左视图、俯视图合称三视图.三视图:为了确定物体的长、宽、高和结构形状,通常采用三个相互垂直相交的投影面(正投影面V、水平投影面H、侧投影面W)建立一个三投影面体系,再用正投影法将物体(所有面)同时向三投影面投影形成演示.2.三视图的画法给出一个长方体让学生按要求试画出它的三视图.师:观察你画出的图形,这三种视图分别在长度大小上面有什么联系呢?总结:画三视图的要求:(1)位置方面一般先画主视图,再把左视图画在主视图的右面,把俯视图画在主视图的下面.(2)大小方面;长对正,高平齐,宽相等.三、应用举例例1 见教材第125页例1(让学生初步了解三视图画法)例2 见教材第126页例2对应练习:教材第126页练习第1、2题.四、拓展训练1.画四棱锥的三视图.【答案】2.李师傅做了一个零件,如图,请你告诉他这个零件的主视图是( )【答案】A五、当堂达标1.下面四个几何体中,左视图是四边形的几何体共有( )A.1个B.2个C.3个D.4个【答案】B2.如图,从不同方向看下面左图中的物体,右图中三个平面图形分别是从哪个方向看到的?【答案】上正左六、课堂小结今天你学到了什么?能谈谈你的收获和体验让大家与你共同分享吗?(教师从主视图、左视图、俯视图、三视图的定义,三视图画法总结)七、课后作业1.下列各种现象属于中心投影现象的是( )A.上午10点时,走在路上的人的影子B.晚上10点时,走在路灯下的人的影子C.中午用来乘凉的树影D.升国旗时,地上旗杆的影子【答案】B2.如下图,水杯的俯视图是( )【答案】D3.用小立方块塔一个几何体,使它的主视图和俯视图如图所示,搭成这样的几何体的搭法唯一吗?请任选合适的一种形式画出其左视图.主视图俯视图【答案】不唯一,如下图就是其中一种形式的左视图.【板书设计】一、创设情境,导入新课二、探究新知三、应用举例例1;例2.四、拓展训练五、当堂达标六、课堂小结七、课后作业4.2.2 由视图到立体图形【教学目标】知识与技能进一步掌握简单立体图形的三视图的画法,能根据三视图描述物体的形状.过程与方法在探索平面图形与空间几何体的相互转换的活动过程中,初步建立空间观念,发展几何直觉.尝试从不同角度寻求解决问题的方法,通过对解决问题过程的反思,获得解决问题的经验.情感态度与价值观通过观察、操作、归纳、类比、推断等教学活动,体验数学充满着探索性与创造性,增强自信心和克服困难的意志力,并从交流中获益,培养自主意识和协作学习的精神.【教学重难点】重点:根据三视图描述几何体.难点:把三视图综合起来的空间想象力的培养.【教学过程】一、创设问题情境设计意图:通过设计问题,复习由立体图形到视图的有关知识,并利用多媒体演示出粉笔的三视图,然后把出示的问题进行变式,从而自然引入新课.师:试画出粉笔的三视图.学生动手,在练习本上完成.教师根据学生完成的情况进行评议.师:若一个物体的三视图如下图,试说明物体的形状.学生组内讨论,交流物体的形状,教师作出引导点评.二、探究新知设计意图:利用已有知识导出新的问题,为新知的学习创设情境,以引起学生学习的兴趣,激发学生的求知欲.在例题的处理中采用多种辅助手段,使学生有一个感性认识;使学生的思维顺利地由二维过渡到三维空间,从而达到培养学生空间观念的目的,学生通过主动探索,发现解决问题的途径.教师出示例1:下面是一个立体图形的三视图,请根据视图说出立体图形的名称.教师先让学生用课前准备好的橡皮泥独立制作,交流讨论;然后教师用电脑动态演示,让学生体会逼真的变化过程,通过这两种教学手段,让学生从中体验和领会实物模拟与数学中化归的思想方法.试一试;一个物体的三视图是下面三个图形,试说出该物体的形状.学生分组,讨论完成,然后小组内选出代表展示结果.针对学生的完成状况,教师应注意引导,提示学生用手头上准备的橡皮泥等物品进行摆拼,进一步培养学生的空间观念,提高学生分析问题和解决问题的能力.教师出示例2:下面是一个立体图形的三视图,请根据视图说出立体图形的名称.学生分成若干小组进行交流讨论,通过分组合作学习,把学生的学习兴趣进一步推向高潮,激励学生要敢于迎接挑战,战胜困难.最后教师用多媒体展示该物体的立体图形,师生进一步体会、确认.试一试:1.下面是一个立体图形的三视图,请根据视图说出立体图形的名称.2.下面是一个立体图形的三视图,请根据视图说出立体图形的名称.学生板演,其余的在下边完成;然后组内交流;教师巡回指导,最后作点评.三、课堂小结设计意图:通过学生小结所学知识及研究问题的方法,有利于进一步提高数学学习的抽象概括水平,培养学生的空间观念.小结:谈谈你对本节课学习的认识.四、课后作业1.下面三视图所对应的物体是.【答案】长方体2.根据下列物体的三视图,画出它的立体图形.【答案】如图所示:【板书设计】一、创设问题情境二、探究新知三、课堂小结四、课后作业。
七年级数学上册第4章图形的初步认识4.2立体图形的视图习题课件新版华东师大版
【归纳整合】几何体与三视图的联系 已知一个立体图形，可以画出它的三视图，由三视图也可以画 出几何体.先根据主视图和左视图可以确定几何体是柱体还是锥 体，再依据俯视图确定是棱体还是圆体；两方面结合可以确定 这个几何体.
3.(2012·宿迁中考)如图是一个用相同的小正方体搭成的几何 体的三视图，则组成这个几何体的小正方体的个数是( )
4.如图是六个棱长为1的小正方体组成的一个几何体，其俯视 图的面积是________________.
【解析】根据画三视图的要求，俯视图是由 上向下投影所得的视图，容易知道该俯视图 如图所示，由五个小正方形构成，所以面积 为5. 答案：5
5.已知由四个大小相同的小正方体搭成的几何体如图所示，请 画出该几何体的三视图.
A.四面体 C.直四棱柱
B.直三棱柱 D.直五棱柱
【思路点拨】根据三视图抽象出实物图，再进行判断. 【自主解答】选B.根据三视图的形状知，此物体的正面为直角 三角形，从左面看到的图形为正方形，从上面看到的图形为长 方形，故此物体为直三棱柱. 【总结提升】由三视图确定立体图形的方法 从主视图观察,确定物体的前面； 从俯视图观察,确定物体的上面； 从左(右)视图观察,确定物体的左(右)面.
4.2 立体图形的视图
ቤተ መጻሕፍቲ ባይዱ
1.了解投影的概念，了解从不同方向看物体的意义. 2.会画并能识别一些基本立体图形及它们的简单组合体的三视 图.(重点、难点) 3.会根据一个图形的三视图判断立体图形.(难点)
1.物体的三视图 (1)投影：投影分为_中__心__投__影__和_平__行__投__影__，光线可看作是从一 点发出的投影是_中__心__投__影__；光线可看作是平行的投影是 _平__行__投__影__. (2)视图：视图是一种特殊的_平__行__投__影__，其投影方向为正面、 上面和侧面(左面或右面)三种.
七年级数学上册 4.2.2 由视图到立体图形习题课件 (新版)华东师大版
9．由若干个小立方块所搭成的物体的主视图、左视图如图所示， 则这个物体的俯视图不可能是( B )
长方体 ． 10．如图是某几何体的三视图，则该几何体是___________
11．如图是某几何体的三视图，则该几何体是____________ 正四棱锥 ．
12．一天，小明的爸爸送给小明一个礼物，小明打开包装后，利 用所学的知识画出视图(如图)，从而可知小明的爸爸送给小明的 礼物是( B )
A．钢笔 B．生日蛋糕 C．光盘 D．一套衣服
13．与如图所示的三视图对应的几何体是( B )
14．某几何体的主视图、左视图和俯视图分别如图所示，则该几
何体的体积为( A )
A．3π B．2π C．π D．12
15．(2015· 达州)一个几何体由大小相同的小方块搭成，从上面看到的
几何体的形状图如图所示，其中小正方形的数字表示在该位置的小立
4．如图是某个物体的三视图，则该物体是( C ) A．圆柱 B．圆锥 C．圆台 D．球
5．一个几何体的三视图如图所示，则该几何体可能是( C )
6．图中三视图所对应的立体图是( C )
7．长方体的主视图、俯视图如图所示，则其左视图面积为( A )
A．3 B．4 C．12 D．16
8．如图是由几个相同的小立方块组成的物体的三视图，则小立 方块的个数是( B )
4．2 立体图形的视图
4．2.2 由视图到立体图形
知识点：由视图到立体图形 1．(2015·德州)某个几何体的三视图如图所示，则此几何体是( B )
A．圆锥 B．圆柱 C．长方形 D．四棱柱
2．(2015·益阳)一个几何体的三视图如图所示，则这个几何体是( B )
A．三棱锥 B．三棱柱 C．圆柱 D．长方体 3．一个几何体的三视图如右图所示，那么这个几何体是( C )
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用心 爱心 专心
- 1 -
4.2画立体图形（1）从立体图形到视图
◆随堂检测
1、如图，这个几何体的正视图是（ ）
2、下列几何体中，俯视图不是圆的几何体是（ ）
A、 B、 C、 D、
3、如图所示，右面水杯的左视图是（ ）
4、图中的立体图形的三视图是（ ）
Ａ、三个三角形
Ｂ、正视图和侧视图都是三角形，俯视图是三角形和三角形内的一个点
Ｃ、正视图和侧视图是三角形，且三角形内有一条边接顶点和对边某点的线段，俯视图也是
三角形，且有三角形内的一点和三个顶点的连线
Ｄ、以上都不对
5、下图是由五个小正方体搭成的物体图形，画出它的三视图。
◆典例分析
例：如图，是由7个正方体组成的图案，画出它的正视图、左视图、俯视图。
解：
用心 爱心 专心
- 2 -
评析：画三种视图时，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等。
同时，画三视图需要有一定的想象力，想象出它的正面、侧面、上面分别是什么样的图形，
这样才能准确地画出它们的三视图。
◆课下作业
●拓展提高
1、如图，这两个物体，以箭头所指的方向为画正视图的方向，
对于下列说法：①它们的正视图、左视图相同，俯视图不同；
②它们的正视图、俯视图相同，左视图不同；③它们的左视图、
俯视图相同，正视图不同；④它们的左视图、正视图相同，俯视图不同．其中正确的是
_________（填序号）。
2、如图，是一个五棱柱，下面的图形不可能是五棱柱的正视图的是________________（填
序号）。
3、工人师傅制作某一工件，想知道工件的高，他需要看三视图中 和 。
4、由6个大小相同的正方体搭成的几何体如图所示，则关于它的视图说法正确的是（ ）
A、正视图的面积最大
B、左视图的面积最大
C、俯视图的面积最大
D、三个视图的面积一样大
5、如图,是小明看标枪从前面掷过来，下面是他看到的一组标枪飞行图象，请按标枪飞行的
先后顺序排序： 。
A B C D E
6、画出图中几何体的左视图。
用心 爱心 专心
- 3 -
7、如图，小红过生日时，妈妈买了一块蛋糕，如果不考虑它上面的点缀，画出这个蛋糕主
体部分的三视图。
●体验中考
1、（2009年广东佛山中考题）在水平的讲台上放置圆柱形水杯和长方体形粉笔盒（右图），
则它的主视图是（ ）
A、图① B、图② C、图③ D、图④
2、（2009年江苏省中考题）下面四个几何体中，左视图是四边形的几何体共有（ ）
A、1个 B、2个 C、3个 D、4个
3、（2009年广西崇左中考题）如图，下列选项中不是．．正六棱柱三视图的是（ ）
A B C D
4、（2009年吉林省中考题）下列几何体中，同一个几何体的主视图与俯视图不同的是
（ ）
实物图
图④
图③
图②
图①
用心 爱心 专心
- 4 -
A、 B、 C、 D、
参考答案：
◆随堂检测
1、D 2、A 3、C 4、C
5、
◆课下作业
●拓展提高
1、② 2、① 3、正视图或左视图 4、C 5、CAEBD
6、
7、它的三视图如下：
●体验中考
1、B 2、B 3、A 4、C
圆柱 正方体 圆锥 球
