VD500系列变频器在工业脱水机上应用V0-沃森电气
VD500系列变频器在工业脱水机上应用V1.0
1、引言
自动工业脱水机具有结构紧凑、容量大、耗能小、自动化程度高等特点。
同时具有完善的定时、防振、安全报警系统，与物料接触部位均采用优质不锈钢制造，并配套进出落布架，操作安全、方便、是广大浆、洗、印、染漂等各种织物行业理想的脱水设备。
2、工艺要求
在脱水机正常工作时，要求：低速状态下有足够的力矩保证（０.８ＨＺ）；加、减速要平稳，由于转鼓是圆筒体而且是全不锈钢制造，自重比较重，再加上物料的重量，是非常典型的大惯性设备，所以，对于减速制动要求比较高.
系统运行：湿的物料经脱水机，将水份分离开来。
（１）、进料过程：将湿布穿过落布架，开启落布架电机，起到牵引布料的作用。
此时，转鼓处于低速正转运行状态，将落下来的布均匀地分布在筒体壁上（从下往上叠放）一直到布填满容量为止。
（２）、脱水过程：将放入转鼓筒体的湿布，通过对转鼓慢慢加速到最高运行转速，利用离心力作用将水份分离开来，同时定时器计时到设定时间，自动停机，此时减速＋直流制动停机，直到转鼓筒体完全停机为止。
（３）、出料过程：其过程刚好与进料反过程，而且出来的布料是干的。
3、生产要求
设备名称：自动工业脱水机。
设备组成：转鼓、进出落布架、防振装置、控制柜（包括定时、报警系统）等构成。
变频器：VD500
中机功率：主机为10KW ，进出落布电机为0.75KW 。
最大容量：600L
放大分离因素：447
转速：0～730r/min
4、控制原理
离心机负载为恒转矩大惯性负载，这里选用沃森生产的VD500系列变频器，其外部控制电路见图。
其中K1为正转启动信号控制开关，K2为反转启动控制开关（K1、K2之间必须互锁）， K3为低速运行开关，K4为高速运行开关，具体运行速度可通过设定相对应的参数。
L1L2L3多段速1多段速2正转反转公共端故障复位R S T U V W K1K2K3K4K5DI1DI2DI3DI4DI5COM T1/A T1/B T1/C 故障指示M 制动电阻QF VD500
PB P+
5、调试注意事项
(1) 离心机负载起动转矩要求较高，可能出现起动困难的情况，这时可适当提升变频器的转矩补偿值，但起动转矩补偿不可太大，否则可能出现过流、过载等报警，若在加速中出现过流报警应适当延长加速时间;
(2) 离心机惯性大，若要变频器按减速时间停车，必须加装制动单元，其制动电阻的选择一般变频器厂家说明手册上都有，可根据操作手册选择，正常工作时制动电阻会因消耗能量而发热，如果减速时会出现过压报警，可适当延长减速时间；
(3) 一般离心机安装在操作现场，多台变频器集中置于控制室内，如果现场与离心机距离超过变频器的允许范围应采相应的处理措施，如合理分布主回路线与控制线、加装输出电抗器或滤波器，以防变频器输出电压的衰减，或考虑加大变频器的容量。
6、参数设置
P00.01=1 运行命令源为端子控制
P00.02=5 频率指令源A为多段指令
P01.01=1HZ 启动频率
P01.06=0.4HZ 停机制动开始频率
P01.07=0.3S 停机制动等待时间
P01.08=110 停机直流制动电流
P01.09=15S 停机直流制动时间
P05.03=12 DI3多段速端子1
P05.04=13 DI4多段速端子2
P06.05=7 继电器T1为故障输出
P11.01=35 多段指令1
P11.02=70 多段指令2
P11.03=96 多段指令3。
沃森VD500系列变频器用户手册
前言首先感谢您购买VD500系列高性能矢量变频器！VD500为新一代高性能矢量控制平台，采用业界领先的矢量控制算法，可广泛应用于异步电机的调速控制。
通过电磁兼容性整体设计，并采用优化PWM控制技术，满足用户对应用场所的低噪音、低电磁干扰的环保要求，具有完善的防跳闸控制以及适应恶劣电网、温度、湿度和粉尘的能力，满足各种复杂高精度传动应用的要求，满足用户对设备的更高可靠保证和对环境的更强适应能力的要求，实现行业专业化和个性化的电机驱动和控制系统解决方案。
VD500系列高性能矢量变频器具有以下突出性能1丰富的控制方式支持的控制方式：无速度传感器矢量控制（SVC）、V/F控制。
2业界领先的矢量控制算法优化后的无速度传感器矢量控制具有更好的低速稳定性，更强的低频带载能力，支持速度控制和转矩控制。
3支持多功能I/O扩展及多功能MFI扩展口多功能I/O扩展卡、多功能MFI扩展口可连接厂家所定义的相关扩展功能组件。
本手册提供用户安装配线、快速调试、参数设定、故障诊断和排除及日常维护相关注意事项。
请详细阅读本手册，以确保能正确安装、使用及维护变频器，充分发挥其性能。
请将本手册交给该机器的使用者或维护者，并妥善保存。
开箱检查事项每台变频器在出厂前均做过严格的出厂测试，客户在变频器送达拆封后，请执行下列检查步骤：●产品是否有破损现象；●本机铭牌的型号及额定值是否与您的订货一致；●包装内是否包含您订购的机器、产品合格证、产品用户手册。
如发现有某种遗漏和损坏，请速与本公司或您的供货商联系解决。
初次使用建议对于初次使用本产品的用户，请您先认真阅读本手册。
若对某些功能及性能有疑问，请咨询我公司的技术支持人员，便于正确使用本产品，充分发挥其性能。
VD500系列变频器符合下列国际标准，已通过CE认证。
IEC/EN61800-5-1：2003可调速电气传动系统安规要求；IEC/EN61800-3：2004可调速电气传动系统：第三部分：产品的电磁兼容性标准及其特定的试验方法；IEC/EN61000-2-1、2-2、3-2、3-3、4-2、4-3、4-4、4-5、4-6：EMC国际和欧盟标准；因致力于变频器的不断改善，本公司所提供的资料可能会有所变更。
科创力源变频器使用指南
本书由科创力源技术部编写整理，企划部编辑，以供变频器用户及代理商销售工程师作为技术参考之用。
深圳市科创力源电子有限公司是一家民营高科技企业，成立于2004年。
专业从事高、中、低压变频器及节能控制系统的研发、生产、销售及为用户提供系统集成解决方案。
公司技术及管理团队，具有二十余年专业理论研究基础、产品研发和品质管理经验，是国内最早自主从事变频器产品的公司之一。
KOC变频器采用矢量控制技术和转矩控制技术等世界领先技术方案, 已达到国际先进水平，可直接替代欧美、日本等品牌，为用户提供有力技术保障，并得到行业用户强力支持与认可。
品质是企业的生命，公司严格按照ISO9001标准管理质量、产品经过国家权威检验机构及CE认证。
公司为了更好的满足客户要求及市场需求，提高产品核心竞争力，坚持技术创新，持续将销售收入的10%投入新技术及新产品研发，提高客户应用自动化程度。
客户是企业的源泉，公司全体职员以“满足用户要求为目标、实现用户要求为目的”。
为荣誉。
坚持不懈的努力，公司产品已广泛应用于石油、化工、钢铁、冶金、电力、建材、供水、塑料、纺织、矿山、印刷、包装等行业为用户创造价值。
科创力源：拥有完全自主知识产权的高科技公司拥有中国最富有经验的变频器研发及销售管理团队拥有与国际品牌同步的电压矢量控制技术和无速度传感器矢量控制技术，可以设计出高使用价值最并不断超越的变频器能快速有效响应中高端客户化设计需求，提升客户系统性能和产品价值，降低客户系统成本技术上不断提升及超越，与国际领先技术缩短距离且同步超越建立技术、市场和用户优势互补联盟3--5年后，进入国产品牌市场排名前5位，中国变频器市场前6-8位竞争目标是国外品牌和国产品牌的中高端，为客户提供最佳性能/价格比的产品由于经验有限，编写时间仓促，难免会出现纰漏不足之处，望广大读者不吝笔墨，提出您的宝贵意见。
深圳市科创力源电子有限公司技术部第一章变频器应用入门简要 (1)一．概念 (1)二．常见问答 (1)第二章应用分类及选型 (5)一．变频器的应用目的及用途 (5)二．变频调速应用 (6)三．使用变频器的优点及相应注意项 (7)四．科创力源变频器性能特征 (9)五．常见机械负载及其负载特性 (10)六．变频器应用行业概述 (11)七．选择周围相关设备的注意事项 (12)第三章安装调试 (15)附录：科创力源变频器标准接线图与安装尺寸 (22)第四章科创力源变频器具体应用案例 (28)P5变频器在水泵恒压供水上的应用 (29)P5变频器在加热网疏水泵上的应用 (31)P5变频器在中央空调上节能应用 (33)P5变频器在风压控制上的应用 (36)G5变频器在传送带上的应用 (37)G5变频器在搅拌机上的应用 (38)G5变频器在油田磕头机上的应用 (40)G7变频器在挤出机上的应用 (44)第五章变频器的常见使用问题与对策 (46)第一章变频器应用入门简要一．概念变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，它集成了高压大功率晶体管技术和电子控制技术，得到广泛应用。
变频器在污水处理过程中的应用
沃森VSI100系列变频器在污水处理过程中的应用Ｖ１。
0Aｐｐliｃatioｎof Invｅrter to tｈe Sewage Disｐoｓal Pｒｏces: 本文来自２０05年月第3期“环保行业应用”上，已经被阅读过684次作者:沈阳理工大学李岩赵亚威段洪玲摘要：本文分析了污水处理过程中,将变频器应用于污水泵的节能原理,提出了采用芬兰瓦萨控制系统有限公司生产的沃森变频器作为污水泵变频器件的设计方案。
实践证明采用沃森变频器后,污水处理系统运行稳定,控制方便,节约能源，具有明显的经济效益和社会效益。
英文摘要:Thisｐaper analｙｓes thｅｐrinciplｅofｓavingｅneｒｇy in the treａtment oｆｗaｓtｅwateｒhrough applying iｎverteｒtｏtｈe wasｔｅwaｔeｒｐｕｍp,and pｒoｐｏｓｅs tｈe ｓcｈeme wｈich adｏpt 沃森inverｔer pｒoduｃted ｂy ｔhe 沃森contｒoｌsystem ｌiｍitｅd ｃompany of Finlandｔｏcoｎtrol the wastｅｗater pump。
After aｄoｐting 沃森Fｒeｑuency Conｖerｔer, tｈiｓｓｙstｅm run steａｄiｌy,save energｙ, ｂe eａｓy ｃontrolｌｅｄａnd has gainｅｄconsｉderａblｅeconomic beｎefｉｔsａｎｄｃoｍmｕniｔy ｂenｅfiｔｓ．关键词:沃森变频器污水处理节能1．引言随着人们对自身生活环境要求的不断提高，以及人们环保意识的增强，国家和社会对各种污染的治理越来越重视,由于水是有限的不可再生资源，所以对水污染的治理显得更加重要。
城市的各种污水经收集系统管道汇集到泵站,通过污水泵的提升、加压，送给下一级泵站,最后到达污水处理厂.在一般情况下，污水泵采用恒速交流电动机拖动,而污水流量却是变化的,为了保证污水的正常排放,工人要在现场经常调节挡板或阀门开度大小来控制污水的出水量.这样做不仅增大了工人的劳动强度，而且有大量的电能浪费在水泵阀门阻力的损失上。

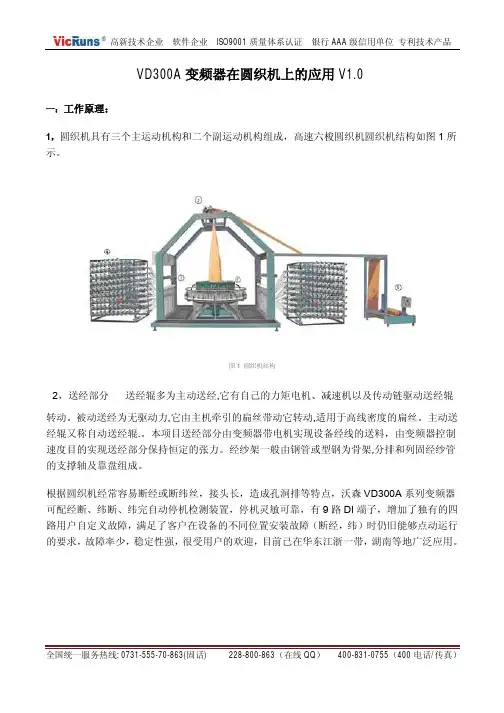

VD300A变频器在圆织机上的应用V1.0
四，现场图片
全国统一服务热线: 0731-555-70-863(固话)
228-800-863（在线 QQ）
Байду номын сангаас400-831-0755（400 电话/传真）
全国统一服务热线: 0731-555-70-863(固话)
228-800-863（在线 QQ）
400-831-0755（400 电话/传真）
高新技术企业 软件企业 ISO9001 质量体系认证 银行 AAA 级信用单位 专利技术产品 二：变频器接线图及参数设置（注：DI7、DI8、DI9 在 VDIO-01 扩展卡上） ：
全国统一服务热线: 0731-555-70-863(固话) 228-800-863（在线 QQ） 400-831-0755（400 电话/传真）
高新技术企业 软件企业 ISO9001 质量体系认证 银行 AAA 级信用单位 专利技术产品
说明：用户自定义故障，有四个端子，分别接在设备的不同位置，DI7,DI8,DI9 对应功能码 P05.07—P05.09,是在 IO 扩展卡上。 P05.11=2（DI2 取反） 说明：数字输入极性选择，DI2 取反，即 DI2 上的停机按钮用它的常开触点。 P09.00=25HZ 说明：点动运行频率（用户可以根据实际需要灵活设定） 。 P09.01=5S, P09.02=3 S, 说明：点动的加减速时间设定。 P09.50=1 说明：自定义故障选择，此处选择为故障后可点动运行。 （注：以上参数需在软件版本为 P29.03=1.06 及以上适用，且需额外增加 IO 扩展卡,外引 1.5 米网线）
高新技术企业 软件企业 ISO9001 质量体系认证 银行 AAA 级信用单位 专利技术产品
VD300A 变频器在圆织机上的应用 V1.0
变频器(通用矢量VD300A系列
(19)中华人民共和国国家知识产权局
(12)外观设计专利
(10)授权公告号 (45)授权公告日 (21)申请号 201630360121.7
(22)申请日 2016.08.01
(73)专利权人 湖南沃森电气科技有限公司
地址 411104 湖南省湘潭市高新区双马6号
路36号
(72)设计人 尹书虎 谭义
(51)LOC(10)Cl.
13-03
(54)使用外观设计的产品名称
变频器（通用矢量VD300A系列-分体式）
立体图
图片或照片 7 幅 简要说明 1 页CN 303978354 S 2016.12.21
C N 303978354
S
主视图后视图左视图右视图
俯视图
仰视图
立体图
外观设计图片或照片1/1页
CN 303978354 S
1．本外观设计产品的名称：变频器（通用矢量VD300A系列-分体式）。
2．本外观设计产品的用途：本外观设计产品用于作为变频器使用。
3．本外观设计产品的设计要点：在于产品的整体形状。
4．最能表明本外观设计设计要点的图片或照片：立体图。
简 要 说 明1/1页CN 303978354 S。
VD500系列变频器在皮带运输中的调速应用V101引言国内现有大
VD500系列变频器在皮带运输中的调速应用V1.01、引言国内现有大多数煤矿的皮带输送机一般都采用工频拖动，较少使用变频器驱动。
由于电机长期工频运行加之液力耦合器效率等问题，造成皮带运输机运行起来非常不经济；同时由于电机无法采用软起软停，在机械上产生剧烈冲击，加速机械的磨损；还有皮带、液力耦合器的磨损和维护等问题都会给企业带来很大数额的费用问题。
这对于现在创建节能型社会是不相符合的，对煤矿企业的皮带输送机进行变频改造对节约社会能源、增加煤矿企业的经济效益都具有非常现实的经济意义和社会意义。
皮带运输机示意图如下：2、工艺要求皮带输送机由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品。
而现代的皮带运输机不光有运输功能，而且带有计量和自动调节功能。
控制方案（1）、控制原理图给料斗配料电子皮带秤（2）、控制电气原理图控制优势◆ 优越的软起动、软停止特性； ◆ 自动调速、节电效果明显；◆ 降低设备维护量和提高系统功率因数； ◆ 可以实现PID 调节和定量、定速运输； 参数设置P00.01=1 运行命令源为端子命令通道 P00.02=3 频率指令源A 为AI2P00.14 加速时间（根据实际情况而定） P00.15 减速时间（根据实际情况而定） P05.01=1 DI1为正转 P05.02=2 DI2为反转P05.18=1 AI2输入类型为电流输入型MDI1DI2COMAI2GNDR S T U V WVD500正转反转公共端K1K24-20mAKFUN L1L2L3编码器称重传感器称重控制器。
VD300A系列变频器在塔吊上应用方案V1教学教材
VD300A系列变频器在塔吊上应用方案V1.0引言：随着建筑塔式起重机越来越普遍，从普通的多层建筑到大型的铁路工程、桥梁功能以及水利工程都有广泛的应用，传统的工频启动冲击大、效率低和能耗高等缺陷越来越不符合现代化的要求，变频调速已经是大势所趋，基于沃森电气VD300A高性能矢量变频器的控制方案，可以启动、制动十分平稳，系统控制更为简单，实践证明，VD300A高性能矢量方案具有启动平稳、高效、节能等优点，具有很好的市场推广价值一、概述塔式起重机是建筑工地上应用十分广泛的一种起重机械，传统的控制方式多采用交流绕线式电机串电阻的方法启动和调速，有如下劣势：1.由于长期重载运行，频繁正、反转，冲击电流很大；2. 故障率高，电机的滑环、碳刷及接触器经常损坏，接触器的触头烧毁、碳刷冒火、电机及电阻烧毁现象时有发生；3. 线路复杂，回转机构的轴承经常需要更换；4.效率低，由于主卷扬机结构大多由两个电机工作在一个轴上，高速电机处于工作状态，则低速电机处于制动状态，始终处于一个工作、一个制动的矛盾中；5.安全系数低，在由快速向慢速转换时机械冲击大，经常发生打齿现象，曾经会出现货物已经定位，工人已经扶住缰绳，再由快速向慢速切换时，发生打齿现象，慢速电机制动失灵，非常危险，偶尔也会出现折轴的现象，故障率较高，对生产影响大；6.维修量及维护费用也很高，由于异步电机有着无可伦比的优点；结构简单坚固、价格便宜、易于维护，因此采用变频器拖动三相异步电机的控制方式取代传统调速方式，可以从根本上解决天车故障率高的问题，而且技术先进、节能显著，是塔式起重机理想的传动控制装置。
沃森电气凭借多年积累的起重行业应用经验，基于VD300A高性能变频器，提出了一套性价比较高，适合市场要求的控制方案。
二、塔吊的工作原理A,大车运行机构用于拖动整台起重机顺着工地做横向运动，由电动机、制动器、减速装置和车轮组成。
B,小车运行机构用于拖动吊钩及重物顺着桥架做纵向运动，也由电动机、制动器、减速装置和车轮组成。
V0D炉电气设备操作规程
炼钢厂VOD真空炉电气、自动化设备三大规程（试行）炼钢厂项目部编制2007-3-18VOD真空炉电气、自动化设备操作规程一、电气控制系统的功能本套VOD炉电气控制系统采用德国SIEMENS公司S7-300系列可编程控制器（简称PLC）对VOD炉设备进行程序控制； 2台爱默生变频调速系统分别用来控制氧枪与VD罐盖车，可根据设定动作要求调整速度，3台诺尔软起动器控制热水循环泵；使用模拟量形式进行温度、流量、压力、真空度的数据采集；同时选用工控机，采用计算机组态系统WINCC对设备进行动态监控及实时数据显示；故障提示及报警。
VOD炉电气控制系统由五个控制柜和五个操作箱及二个计算机台组成。
五个控制柜分别是电源柜D1，变频柜D2，程控柜D3，热水罐控制柜D4、D5。
五个现场操作箱分别是热水泵现场操作箱+B3，盖车行走现场操作箱+B1，两台喂丝机控制箱主要是用来控制两台喂丝机，可根据工艺要求设定丝长，走丝速度等；二个计算机台分别是操作站+T1、+T2。
由它们来实现VOD炉运行状况的监控和操作功能。
二、主要设备性能及技术参数1、罐盖车电机：电磁制动三相异步电动机 2台型号：YZE160L-8 功率：7.5KW 额定电压：380V 频率50Hz额定电流：11.7A 额定转速：1440r/min 制动转矩：75NM 励磁电压：170VDC 防护等级：IP44 绝缘等级：B级安装方式：B52、氧枪升降电机：三相异步电动机 1台型号：Y112M-4 功率：4KW 额定电压：380V 频率50Hz额定电流：7.9A 额定转速：710r/min 防护等级：IP44 绝缘等级：B级3、热水循环泵电机：三相异步电动机 3台型号：Y2280S-4 功率：75KW 额定电压：380V 频率50HZ额定电流：235.1A 额定转速：1485r/min 防护等级：IP44 绝缘等级：F级工作制：S1 安装方式：B54、皮带机：油冷式电动滚筒 3台型号：TDY75 功率：4KW 直径：500㎜胶带宽度：500㎜圆周速度：1m/s 5、加料振打电机：型号：YZ0-5-4 功率：0.4KW 额定电压：380V 频率50HZ额定电流：1.15A 额定振频：1440次/分绝缘等级：B三、操作说明1．操作方式：系统设置了二种工作方式：“自动”、“手动”。
沃森变频器vd200说明书
沃森变频器vd200说明书一、产品概述沃森变频器VD200是一种先进的电力调节设备，广泛应用于工业和商业领域中，用于控制交流电动机的转速和转矩。
它采用了高性能的微处理器、IGBT技术和先进的矢量控制算法，具有高效节能、精确控制和可靠性高的特点。
二、产品特点1.高性能微处理器控制技术，实时监测电机运行状态，保证控制的精确性和可靠性。
2.采用高效率IGBT模块，实现高效能的能量转换，提高电机的效率。
3.具有多种保护功能，如过电流、过压、欠压、过载保护等，保证设备的安全运行。
4.使用先进的矢量控制算法，提供精确的转速和转矩控制。
5. 支持多种通讯接口，如Modbus、CAN等，方便与上位设备进行通讯控制。
6.支持多种控制模式，如运行模式、速度模式、定位模式等，适应不同的应用场景。
三、产品参数1.输入电压范围：220V/380V/440V2.输出电压范围：0~输入电压3.输出频率范围：0~200Hz4.控制精度：±0.2%5.效率：≥95%6.工作温度：-10℃~40℃7.保护等级：IP20（可定制IP66）8. 通讯接口：RS485，Modbus，CAN等四、安装与调试1.安装：将变频器固定在干燥通风的位置，保证在垂直方向上足够的空间，防止灰尘和湿气进入设备内部。
2.连接电源：根据设备的电源要求连接输入电缆，并确保正确接地。
3.连接电机：根据电机接线图，连接变频器的输出端子和电机的输入端子。
4.调试：按照说明书上的步骤，设置变频器的参数，包括输入和输出电压、频率、控制模式等，确保设备正常运行。
五、注意事项1.严禁在高湿度、高温度或有腐蚀性气体的环境中使用设备。
2.使用设备前，请先了解电源和电机的额定电压和额定功率，确保设备能够正常工作。
3.在长时间不使用设备时，应断开设备的电源，以免影响设备寿命。
4.严禁私自拆卸设备或更改设备的参数，否则将导致设备损坏或危险。
六、售后服务以上就是沃森变频器VD200的说明书，希望能对用户正确安装、使用和维护设备起到指导作用。
沃森变频器在拉丝机上的应用-沃森电气
沃森变频器在拉丝机上的应用
拉丝机行业，涉及的设备种类非常多，常见的拉丝机有水箱式拉丝机、直进式拉丝机、滑轮式拉丝机、倒立式拉丝机等，拉丝机主要应用在对铜丝、不锈钢丝等金属线缆材料的加工，为线缆制造行业极为重要的加工设备。
随着变频调速技术的不断发展，变频调速器已经被广泛应用在拉丝机行业，承担着拉丝调速、张力卷取、多级同步控制等环节，变频器的应用，大大提高了拉丝机的自动化水平与加工能力、有效降低了设备的单位能耗与维护成本，得到了行业的广泛认同。
上图为小型拉丝机的简易示意图，从机械上，可以分解为拉丝部分与收线部分，从电气控制上可以分解为拉丝无级调速控制与卷取的恒张力同步控制，通过张力摆杆的位置变化，回馈控制系统，经过自动运算，改变卷取电机运行速度，从而达到卷取与拉丝两个环节体现出恒张力与速度同步，并通过排线导轮电机，可以随着卷取速度的不同，均匀地将成品金属丝缠绕在卷取工字轮上，以实现对金属材料的拉伸加工。
一、湖南某拉丝机厂双变频控制
沃森变频器双变频拉丝机控制方式（1）二、。
