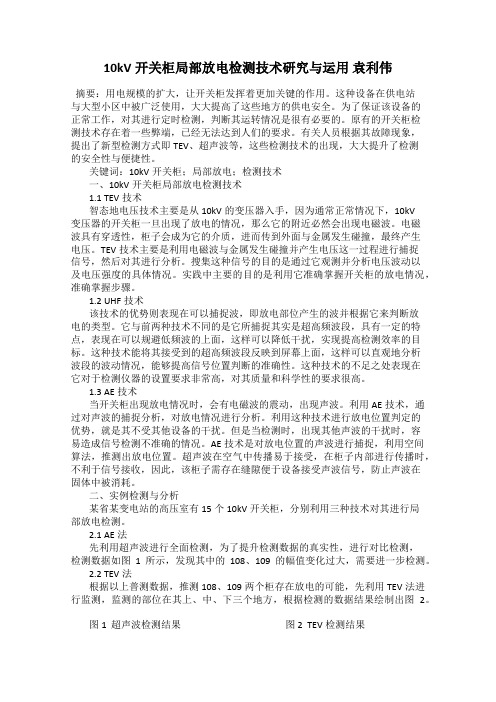

10kV开关柜局部放电检测技术研究与运用 袁利伟
10kV开关柜局部放电检测技术研究与运用袁利伟摘要：用电规模的扩大，让开关柜发挥着更加关键的作用。
这种设备在供电站与大型小区中被广泛使用，大大提高了这些地方的供电安全。
为了保证该设备的正常工作，对其进行定时检测，判断其运转情况是很有必要的。
原有的开关柜检测技术存在着一些弊端，已经无法达到人们的要求。
有关人员根据其故障现象，提出了新型检测方式即TEV、超声波等，这些检测技术的出现，大大提升了检测的安全性与便捷性。
关键词：10kV开关柜；局部放电；检测技术一、10kV开关柜局部放电检测技术1.1 TEV技术智态地电压技术主要是从10kV的变压器入手，因为通常正常情况下，10kV变压器的开关柜一旦出现了放电的情况，那么它的附近必然会出现电磁波。
电磁波具有穿透性，柜子会成为它的介质，进而传到外面与金属发生碰撞，最终产生电压。
TEV技术主要是利用电磁波与金属发生碰撞并产生电压这一过程进行捕捉信号，然后对其进行分析。
搜集这种信号的目的是通过它观测并分析电压波动以及电压强度的具体情况。
实践中主要的目的是利用它准确掌握开关柜的放电情况，准确掌握步骤。
1.2 UHF技术该技术的优势则表现在可以捕捉波，即放电部位产生的波并根据它来判断放电的类型。
它与前两种技术不同的是它所捕捉其实是超高频波段，具有一定的特点，表现在可以规避低频波的上面，这样可以降低干扰，实现提高检测效率的目标。
这种技术能将其接受到的超高频波段反映到屏幕上面，这样可以直观地分析波段的波动情况，能够提高信号位置判断的准确性。
这种技术的不足之处表现在它对于检测仪器的设置要求非常高，对其质量和科学性的要求很高。
1.3 AE技术当开关柜出现放电情况时，会有电磁波的震动，出现声波。
利用AE技术，通过对声波的捕捉分析，对放电情况进行分析。
利用这种技术进行放电位置判定的优势，就是其不受其他设备的干扰。
但是当检测时，出现其他声波的干扰时，容易造成信号检测不准确的情况。
10kV配网开关柜局部放电带电检测技术浅述
10kV配网开关柜局部放电带电检测技术浅述摘要：配网结构中开关柜的应用必不可少，借助于开关柜能够实现对于配网的有效调节，确保其能够运行较为安全和稳定，相应开关柜设备的质量必然也就需要引起高度重视。
10kV配网开关柜是当前比较常见的一个基本类型，针对其可能出现的局部放电带电问题进行有效分析和控制也就显得极为必要。
本文就重点围绕着这种10kV配网开关柜局部放电带电问题，从危害性及其具体检测技术两个方面进行了论述。
关键词：10kV配网开关柜；局部放电带电；危害性；检测技术引言在10kV配网运行过程中，其安全性和稳定行是比较基本的要求，也是确保人们正常享受电力资源供应服务的基本条件，为了保障10kV配网的有序运行，从各类设备入手进行严格把关，降低可能出现的各类隐患问题也就显得极为必要，其中开关柜作为比较核心的一类电气设备，更是需要引起足够重视，确保其能够具备理想的运行效果。
在开关柜的实际运用过程中，局部放电带电问题是威胁比较大的一个方面，需要把握好具体检测技术手段的应用，有效规避可能形成的各类威胁和干扰。
1 危害性分析对于10kV配网开关柜出现的局部放电带电问题而言，其产生的危害性是比较突出的，不仅仅会给开关柜设备形成较大破坏影响，还极有可能干扰整个配电网的有序运行，其中突出表现如下：（1）击穿开关柜设备。
10kV配网开关柜局部放电带电问题直接威胁具体设备，可能导致设备击穿现象，最终形成较大危害，导致其无法正常运行，实际功能受损，由此带来的威胁是比较突出的。
如果开关柜设备被击穿的话，由此带来的腐蚀性也是比较强的，进而也就很可能会对于10kV配网产生运行安全威胁，对于管理人员而言，其同样也极有可能受到该方面的威胁，发生安全事故。
（2）击穿局部的危害性。
开关柜局部被击穿同样也是比较常见的一个基本类型，其很可能会导致开关柜相应区域的功能以及自身结构受损，由此形成的威胁是比较明显的，造成的损失必然也就极为突出。
10kV电力电缆局放测试
浅谈10kV电力电缆局部放电测试及缺陷处理——OWTS振荡波局放测试及定位系统摘要：本文简单介绍了电缆局部放电的原因和危害，以及振荡波测试系统的工作原理，以某路电缆为例，重点介绍了振荡波测试系统在电缆局部放电测试定位中的现场应用，总结了OWTS测试、分析中的经验和技巧，并对存在局放缺陷电缆的消缺进行新方法的尝试，为日后处理电缆的局放现象提供参考意见。
关键词：电缆，局部放电，振荡波，消缺方法1前言随着现代社会经济的飞速发展，人们对中心城区的环境、安全及形象的关注，越来越多的电力电缆已经逐步代替了配电架空线路运行。
电力电缆将成为未来中心城区配电网运行的主流设备，因电缆故障引起的线路跳闸也日渐增多，电缆本体和附件的电气绝缘损坏是造成配网设备故障率高的主要原因，如何预防及控制电缆本体和附件的电气绝缘损坏已成为当前电缆配电网运行维护的关键。
2 绝缘的老化2.1 概述电气设备的绝缘在运行中会受到各种因素如电场、热、机械应力、环境因素等的作用，其内部将发生复杂的化学与物理变化，导致性能逐渐劣化，这种现象称为老化。
在设备正常运行的条件下，老化是渐进的、长期的过程。
绝缘材料的老化以有机绝缘材料的老化问题最为突出。
液体有机绝缘材料老化时表观上发生混浊、变色等；高分子有机绝缘材料老化时表观上发生变色、粉化、起泡、发粘、脆化、出现裂纹或裂缝、变形等。
多数情况下、绝缘材料的老化是由于其化学结构发生了变化，即由于降解、氧化、交联等化学反应，改变了其组成和化学结构；但是有的老化仅仅是由于其物理结构发生了变化所致，例如绝缘材料中的增塑剂不断挥发或其中球晶不断长大，这些都会使材料变硬、变脆而失去使用价值。
通常绝缘材料性能的劣化是不可逆的，其最终将会引起击穿，直接影响电力设备和电力系统的运行可靠性。
绝缘劣化过程的发展需要一定能量，亦即依赖于外界因素的作用，如电场、热、机械应力、环境因素等。
运行情况下常常是多种因素同时作用，互相影响，过程复杂。
10kV开关柜局部放电检测与分析
10kV开关柜局部放电检测与分析摘要：10kV配网开关柜工作效率直接关系到10kV配网的稳定、安全运行，在配网系统中占据十分重要的地位。
在10kV配网开关柜实际运行的过程中，受运行环境和运行条件的影响，很容易发生局部放电现象，诱发10kV配网运行故障，进而为10kV配网的高效运行形成巨大的威胁。
对此，相关工作人员要给予10kV配网开关柜局部放电问题极大的重视和关注，加大监控管理力度，并对10kV配网开关柜局部放电进行带电检测查，消除安全隐患，进而提高10kV配网开关柜工作效率，为10kV配网稳定运行提供重要的安全保障。
在这样的环境背景下，探究10kV配网开关柜局部放电带电检测技术具有非常重要的现实意义。
关键词：10kV开关柜；局部放电；检测一、10kV配网开关柜局部放电问题的不利影响在10kV配网开关柜实际运行的过程中，一旦发生局部放电现象，很可能会击穿开关柜设备，并伴随着极强的腐蚀性，造成开关柜设备的损伤和腐蚀，破坏开关柜设备绝缘体原有的绝缘性能，增加导电性，进而引发设备故障，威胁10kV配网的安全运行。
与此同时，10kV配网开关柜局部放电还会造成绝缘体击穿现象，影响开关柜内部运行结构和使用功能，进而降低10kV配网开关柜整体工作效率和运行质量，不利于10kV配网的安全运行。
在10kV配网开关柜形成局部放电被击穿后，维修检查工不及时，会加剧放电点和放电部位的损害程度，形成积累效应，进而导致整个绝缘系统的崩溃，开关柜绝缘系统被完全击穿，降低10kV配网运行的高效性、安全性和稳定性。
二、开关柜局部放电检测技术目前，国内开关柜局部放电检测应用最广泛的是特高频法、超声波法、暂态地电压法和脉冲电流法。
由于高压室内干扰较多，若单独采用某一方法对开关柜进行局部放电检测，难以准确反映其绝缘状态。
采用超声波法和特高频法联合检测，既具备超声波法不受电气干扰影响的特点，又具备特高频法不受机械振动干扰及定位准确的优点。
解析10kV电缆接头典型缺陷局部放电
解析10kV电缆接头典型缺陷局部放电在进行电能传输的过程中，电缆往往会受到磁场、电场等因素的影响而逐渐的发生绝缘老化的现象，导致绝缘性能的降低，甚至会产生局部放电的现象而使绝缘老化的现象加重并最终击穿绝缘物质。
拒不完全统计分析表明：电缆发生故障的主要原因就是因为电线的接头出现问题，这是因为在安装的过程中没有对电缆接头按照严格的规范和要求进行施工，那么这样的缺陷电缆接头投入到实际生产运行过程中后就会发生局部放电的现象而最终影响接头使用。
标签：10kV；电缆接头；典型缺陷；局部放电引言：随着城市的发展，城市的电力基础得到了迅速的发展，在进行电力发展的过程中由于电缆可以有效的降低线路的使用量，而且减少对环境的污染，所以10kV 的配网在城市中得到了广泛的使用。
但是一旦电缆出现故障，那么一方面需要投入大量的精力去进行故障抢修，另一方面由于停电还会对周围的企业生产以及人们的正常生活造成严重的不便，所以及时的了解电缆的运行状态，并且将隐患进行消除可以有效的降低10kV配网发生故障的几率，这样可以对提高供电的可靠性有着很大的意义。
1、现有进行局部放电检测方法以及基本原理目前针对10kV电缆的检测方法主要可以分为两大类，分别是脉冲电流局部在线法以及OWTS振荡波法。
1.1 局部在线检测方法在局部放电的过程中会伴随着一些列超声波或者是电磁波的产生，所以我们可以根据这些指标来分析局部放电情况，常用的方法有脉冲法、高频法以及色谱法等等。
但是常见的而且应用比较成熟的方法就是脉冲电流法。
当电缆的局部出现放电的情况时，就会发出高频率的脉冲电流，而这样的电流就会按照电缆的传播方向通过接地线而流入大地，所以可以在接地线上通过安装电流传感器来监测这样的电流，实现对故障的分析。
利用脉冲电流法进行监测可以有效的抵制其他信号的干扰，对于局部放电的位置可以准确的定位，而且对于不同的故障缺陷可以快速的分析和判断，可以在不用停电的情况下实现对电缆的分析研究，大大的节约了工作时间以及人力和物力；然而，利用脉冲传感器接收到的放电量与真实的放电量存在一定的差距，这是因为在信号传输的过程中会出现衰减的现象，所以无法对真实的放电量进行确定，所以为了得到精准的数据需要在远距离传输的过程中配套相关的信号传输设施。
10kV开关柜局部放电检测技术研究与运用
10kV开关柜局部放电检测技术研究与运用发布时间：2022-10-24T03:20:24.650Z 来源：《新型城镇化》2022年20期作者：李宏祥[导读] 从而影响后续设备的使用年限。
现阶段较为常见的技术为超声波法、暂态地电压法以及特高频法。
包头供电公司内蒙包头 014000摘要：介绍高压电气设备局部放电检测方法，结合实例，综合分析地电波、超声波以及图谱检测结果，评估设备内部绝缘劣化的位置以及严重程度，为设备状态维修提供科学的决策依据。
关键词：局部放电；地电波；超声波；带电检测我们知道，10k V金属封闭成套开关设备的应用途径和应用范围都非常广泛，而开关柜因为在长时间的运行中会受到热效应与强电场的影响，绝缘性会受到一定程度的恶化，从而产生局放，而局放积累到一定程度则会加速绝缘的恶化，甚至造成绝缘的破坏与击穿。
但是，采用停电预防性实验来检查相应的设备，不太容易发现其中存在的缺陷性与不足，而且根据原始的绝缘实验办法亦会损失绝缘材料的效果，从而影响后续设备的使用年限。
现阶段较为常见的技术为超声波法、暂态地电压法以及特高频法。
1 局部放电检测技术原理当开关柜设备内部发生局部放电现象时，放电产生的电磁波信号会向各个方向传播，并通过金属柜体的接缝处从开关柜内部向外部传播。
电磁波信号在开关室内传播时会导致开关柜的金属壳体表面感应出地电波信号，采用耦合电容传感器可以检测到这种地电波信号。
开关柜设备在放电过程中也会产生声波信号。
放电产生的声波频带范围很宽，可以从几十赫兹到几兆赫兹，其中频率低于20 k Hz的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。
利用超声波频段检测局部放电信号可以很好地避开外界噪声的干扰，同时根据放电释放的能量与检测到的声能之间的关系，可以评估出放电的强弱，从而判断开关柜设备内部的绝缘劣化状况。
采用地电波和超声波检测技术，能有效发现开关柜的局部放电情况，通过测试局部放电信号幅度和单位时间内的放电脉冲数可以评估设备内部绝缘劣化严重程度，为设备的状态维修提供科学的决策依据。
10kV配网开关柜局部放电带电检测-4页精选文档
10kV配网开关柜局部放电带电检测1 10 kV配网开关柜局部放电带电危害在10 kV配网开关柜运行过程中，局部放电带电是其常出现的问题，导致10 kV配网存在安全隐患，无法处于稳定运行中，其局部放电带电危害体现在不同方面。
在运行过程中，10 kV配网开关柜设备极易出现“击穿、绝缘放电”现象，具有一定的腐蚀性，会腐蚀开关柜设备，对开关柜设备造成不同程度的损坏，绝缘性能大幅度降低，具有导电性，极易发生安全事故。
在局部放电带电作用下，10 kV配网开关柜设备不断被击穿，导致10 kV配网无法处于稳定运行中。
此外，在局部放电作用下，10 kV 配网开关柜绝缘系统也会被击穿。
被击穿之后，检修人员如果没有及时进行合理化检修，其放电点、放电位置会产生积累效应，严重损坏开关柜绝缘系统，导致其彻底崩溃，10 kV配网也无法处于高效运行中。
针对这种情况，检修人员必须定期检修10 kV配网，科学处理局部放电带电问题，避免故障问题的出现，有效提高10 kV配网安全性、稳定性。
2 10 kV配网开关柜局部放电带电检测2.1 10 kV配网开关柜局部放电带电检测方法2.1.1 超声检测法在10 kV配网开关柜局部放电带电检测过程中，检测人员可以采用超声检测法，动态检测10 kV配网开关柜具体运行情况。
如果10 kV配网开关柜出现局部放电带电现象，会呈现在对应的超声波频谱中，超声波强度和开关柜局部放电强烈程度紧密相连，二者属于正比例关系，如果超声波强度不断增加，说明开关柜局部放电也更强烈。
在开关柜局部放电带电检测中，检测人员要综合分析多方面影响因素，客观分析局部放电带电具体情况，巧妙利用超声检测方法，进行合理化检测，借助检测中超声波强度、频率，准确计算出现局部放电带电现象后，10 kV配网开关柜具体电量，采取合理化的措施，有效解决局部放电问题，避免故障范围进一步扩大，促使10 kV配网处于稳定运行中。
2.1.2 TEV检测法在新疆10 kV配网运行中，TEV检测法已被应用到开关柜局部放电带电检测中，其具有多样化优势，比如，较高的灵敏度、可带电检测、准确定位故障，利于在极短的时间内有效解决局部放电带电问题，避免增加10 kV配网运行成本。
10kV开关柜局部放电检测技术研究与运用
10kV开关柜局部放电检测技术研究与运用摘要：10 kV开关柜作为中国配网系统中非常重要的设备,其运行的可靠性直接关系到供电可靠性。
开关柜内的绝缘缺陷或劣化、接触不良等都会成为其安全运行的隐患,而这些隐患在设备正常运行的情况下又很难发现。
为解决上述问题,笔者介绍了基于暂态对地电压（TEV）、超声波（AE）、超高频（UHF）原理的联合局部放电检测方法。
该方法可以为评估开关柜运行状态和检修工作提供丰富的数据依据,全面保障10 kV开关柜的安全运行。
关键词：10kv开关柜；局部放电检测技术；研究；运用近年来，电力系统中开关柜应用越来越广，开关柜现场试验方法的不足和投运的开关柜绝缘特性劣化导致的电力事故数量逐年攀升，严重威胁着电力系统的安全运行 , 最终影响供电质量和供电可靠性。
据统计，引起开关柜绝缘特性劣化的因素中，由局部放电引起的劣化占 85%。
因此，如何有效发现开关柜中的局部放电，及时检测出潜在绝缘故障已成为电力监管部门日益关心并亟待解决的问题，也是当前相关机构和科技人员研究的热点。
1 局放检测的原理在开关柜绝缘系统中，各部位的电场强度存在差异，某个区域的电场强度一旦达到其击穿场强时，该区域就会出现放电现象，不过施加电压的两个导体之间并未贯穿整个放电过程，即放电未击穿绝缘系统，这种现象即为局部放电。
局部放电是一种脉冲放电，局部放电的过程除了伴随着电荷的转移和电能的损耗之外，还会产生电磁辐射、超声、发光、发热以及出现新的生成物等。
超声测量和暂态低电压测量就是基于这些伴生现象而总结出的测量方法。
1.1 暂态低电压法为了减小设备尺寸，使结构更加紧凑，目前开关柜制造厂家在开关柜的制造中采用了大量的绝缘材料，如环氧树脂浇注的 CT、PT、静触头盒、穿墙套管和相间隔板等，如果这些绝缘材料内部存在局部放电，受趋肤效应的影响，电流行波往往仅集中在金属柜体的内表面，而不会直接穿透金属柜体，小部分通过金属壳体的接缝处或气体绝缘开关的衬垫传播出去，同时产生一个瞬时对地电压，通过设备的金属壳体外表面而传到地下去。
电力设备局部放电监测技术研究
电力设备局部放电监测技术研究随着现代化的推进，电力设备在人们的生活和生产中扮演着越来越重要的角色。
然而，电力设备在操作使用中，可能会出现一些安全隐患和故障，影响电力系统的正常运行。
其中，局部放电是一种非常常见的故障现象。
这时，电力设备的内部会出现局部电弧放电现象，这样不仅造成了能源的浪费，同时还会对设备本身造成严重的损坏，若未及时排除故障，还会引发火灾等安全隐患。
因此，如何准确地监测并及时解决这些问题变得十分关键。
近年来，电力设备局部放电监测技术得到了迅猛的发展，具有了很好的应用前景。
本文将从以下几个方面详细探讨该技术的研究进展。
一、电力设备局部放电监测技术的研究现状目前，国内外对电力设备局部放电监测技术的研究涉及多个方面。
从监测手段上来看，主要有电容电压变化法、模拟信号法、传感器法、透射波法、超声波法等多种方法。
其中，电容电压变化法不仅监测效果好，同时操作简单，普及性较广。
传感器法更加精度高，但使用成本较高。
透射波法可以监测不同层次的放电，但其信号受到油纸绝缘和金属屏蔽的干扰较大。
超声波法主要关注绝缘缺陷监测，对于局部放电监测，精度尚待提高。
而从监测设备来看，电子放大器、频谱分析仪、数字信号处理器是常用的监测设备。
二、电力设备局部放电监测技术的优势电力设备局部放电监测技术主要优势在于其对设备状态实时监测，并及时发现故障。
这种技术可以通过分析局部放电信号，检测设备内部的隐蔽故障，及时进行维修和保养。
对于直流高压升压器、断路器、变压器等电力设备，局部放电监测技术的准确性和可靠性得到了大量验证。
近年来，随着通讯技术的发展，该技术的监测手段和设备设施不断创新，在激光监测、光纤传感等方面也得到了广泛应用。
三、电力设备局部放电监测技术的应用前景电力设备局部放电监测技术在电力行业中应用前景广阔。
从实际应用中可以看出，该技术可以提高电力设备的可靠性和稳定性，并且可以延长设备的使用寿命，减少不必要的损失。
研究表明，通过局部放电监测技术可以检测到早期磨损和拉锥故障，并及时进行处理。
10kV开关柜局部放电检测技术研究与运用
1 0kV开关柜局部放电检测技术研究与运用摘要：随着经济的发展和进步，城市规模的扩大吸引更多的人进入城市，城市面临越来越大的压力，特别是在电力系统方面。
电力系统可以促进人们的生活和国民经济的发展。
在实践中，电力系统的作用得到了高度重视。
开关柜作为电力系统的重要组成部分，在保障供电安全方面发挥着重要作用。
开关故障会导致使用过程中出现故障，难以检测，使电源维护更加困难。
在此背景下，对10KV 开关柜局部放电检测技术进行了详细的介绍和分析，并提出了具体的应用方法，希望能为我国电力行业的发展进步做出贡献。
关键词：10kv；局部放电；检测技术金属封闭式开关柜10kV广泛应用于电站和大型用户，其运行安全直接影响到整个电站供电的可靠性。
因此，对开关柜的运行状态进行监测和预测，并进行合理的维护，对保证开关柜的正常运行具有十分重要的意义。
开关柜发生故障前在事故潜伏期内会有放电现象产生，故通过对放电的检测能够得劲绝缘隐患的相关信息。
10 kV开关柜内部的放电主要有表面放电、内部放电、电晕放电等。
在放电过程中，能量主要以电磁、声波和气体形式释放。
这些成为局部放电检测的主要物理量。
目前对于局部放电检测较实用的就是基于TEV、AE、UHF原理的测试方法。
110kV检测技术的分析1.1 技术介绍。
（1）TEV技术介绍。
TEV是传递接地电压的英文缩写，该技术的工作原理是，当10kV变压器的开关柜发生放电时，附近会产生电磁波。
这种波透过柜子传到外边，撞击金属并产生电压，TEV是一种在小波动和非常短的间隔范围内接收信号并进行分析的技术。
该技术收集的信号可以显示电压波动的大小和强度。
该技术通过改变设备与机柜之间的距离，观察电平振幅的变化，可以检测出哪个开关柜有放电，并确定机柜的故障。
根据电磁波波动的强度，还可以确定控制室的哪一部分有放电，从而更容易检测故障的位置。
但是他不能确定故障的原因，由于电磁波的不稳定性，判定的位置可能会有一些偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV
配电网电力电缆局部放电监测研究
发表时间：
2018-06-15T15:20:24.657Z 来源：《电力设备》2018年第3期 作者： 宋卓
[导读] 摘要：本文主要针对10kV配电网运行状态下的电力电缆局部放电监测装置的可行性进行研究。
（国网长治供电公司 山西长治 046000）
摘要：本文主要针对10kV配电网运行状态下的电力电缆局部放电监测装置的可行性进行研究。通过对比目前国内外先进的电力电缆局
部放电监测技术，选择一种准确、有效、便携且易测量的监测装置。并通过在
10kV配电网电力电缆局部放电实际运行过程中对数据进行采
集，得出电缆局部放电特征信号，最后采用软硬件进行处理，实现对运行状态下
10kV配电网电力电缆局部放电进行监测。
关键词：10kV；配电网；电力；电缆；局部放电；监测
近年来，人们对电力的需求随着城市的不断发展也与之增加，10kV配电网电力电缆的使用量也逐年增长，意味着电力电缆的安全可靠
运行应当具备更高的要求
[1]。目前，对10kV配电网电力电缆进行常规的监测手段已经不能满足进行电缆竣工试验与日常运行可靠性的监测
要求。于是，人们将更多的开始关注
10kV配电网电力电缆局部放电监测的研究及探索，10kV配电网电力电缆局部放电的在线及离线监测技
术正逐渐开始推广与运用。采取既不伤害电缆绝缘又不需要停电的局部放电监测技术，既能够保证足够的安全性，又能够确保电力线路可
靠运行，具有重要的意义。运行状态下的
10kV配电网电力电缆局部放电监测技术可根据放电脉冲的波形特征对电缆局部放电信号进行有效
识别，同时也不需停运电缆线路，具有可实施性强，简单方便的优点
[2]。依据国外对10kV配电网电力电缆局部放电监测技术的实践结果，
其识别结果能对运行电压下的绝缘性能和设备工况进行真实反映，具有较高的可信度。因此，研究
10kV配电网电力电缆运行状态下的局部
放电监测技术，并监测局部放电状况，从而能够对
10kV配电网电力电缆进行及时的维修及更换，有效避免其可能出现的运行事故，保证
10kV
配电网电力电缆安全可靠运行。
1.10kV
配电网电力电缆局部放电的基本原理
在制造或施工过程中，交联电缆的绝缘体内部可能会残留一些气泡或渗入一些其他杂质，而这些存有气泡或杂质的区域的击穿场强低
于平均击穿场强，因此在这些区域就会首先出现放电现象。局部放电为绝缘系统在电场的作用下只有部分区域放电，而没有贯穿施加电压
的导体之间的现象
[3]。这种放电可在导体附近发生也可以不在导体附近发生。在电场作用下，气泡中的空气分子产生游离，气泡中的正负
电子向两端不同的极性集聚电荷，并随着气泡中场强的增大，气泡随之被击穿。电荷产生强烈中和并形成脉冲电流。虽然局部放电数量级
不大，但却会加剧绝缘体的老化，最终甚至可能导致绝缘体被击穿。因此，在交接试验过程中提出了局部放电监测，通过监测
10kV配电网
电力电缆局部放电局部放电的信息，尽早的发现绝缘体可能存在的故障，进而尽可能减少事故发生。
2.10kV
配电网电力电缆局部放电的监测方法
10kV
配电网电力电缆局部放电的监测依据都是参照局部放电所产生的各种现象，通过能表述所产生的现象的物理量来10kV配电网电力
电缆局部放电的状态进行表征。通常在
10kV配电网电力电缆绝缘体内部发生局部放电时，会伴随出现光、热、电脉冲、电磁波、超声波
等，以及伴随生成的一些新的生成物或气体压力和化学变化现象。根据上述物理表象特征，目前常用的局部放电监测手段有脉冲电流法、
高频电流法、超声波法、超高频法、光测法、测温法等。由于
10kV配网电缆数量众多、停电监测困难、对供电可靠率的影响、测试工作繁
重等，拟采用三阶段测试、诊断及监测的方法对
10kV配电网电力电缆局部放电进行监测[4]。
2.1 10kV
配电网电力电缆局部放电的快速监测阶段
测试手段结合暂态接地电压波法和高频脉冲法，即暂态接地电压波法传感器吸附于高压开关柜外壁，高频脉冲法传感器夹接在10kV电
缆的接地线上，
10～30s内即可完成对该段10kV配电网电力电缆的局部放电监测，测试结果显示10kV配电网电力电缆局部放电的量值，同
时以不同
LED 颜色表示绝缘状态，可以对高压开关柜和电缆的放电程度进行快速识别。在10kV配电网电力电缆局部放电的测试过程中，仪
器能够自动采集并记录相关数据，以积累的数据并与国外已有的成熟经验与标准有效结合，探索研究适合该地区情况的
10kV配电网电力电
缆局部放电量等级判断标准，分为绝缘良好、绝缘预警和绝缘报警三个等级
[5]。
2.2 10kV
配电网电力电缆局部放电指纹诊断识别阶段
在对10kV配电网电力电缆局部放电进行快速测试过程中，如果电缆的放电程度达到绝缘预警和绝缘报警等级，将采用电磁波法进行诊
断和分析，将电磁波传感器贴紧
10kV电缆接头、电缆中间头或绝缘薄弱可疑区域位置，使用高达100MS/s的超高采样率，获取局部放电信
号，通过国外先进的算法和噪音识别技术，得到
10kV配电网电力电缆局部放电的指纹图谱，从而准确识别10kV配电网电力电缆的放电故障
类型，并检测严重程度，同时采取相应的技术措施，确保
10kV配电网电力电缆得以可靠运行。通过不断完善和积累10kV配电网电力电缆局
部放电的指纹图谱，
10kV配电网电力电缆运行人员的电缆绝缘故障的识别能力和诊断水平将均有所提升。
2.3 10kV
配电网电力电缆的局部放电监测阶段
经过10kV配电网电力电缆局部放电指纹诊断识别阶段后，对不需要退出运行但是带病运行的部分10kV配电网电力电缆实施在线监测，
即从
10kV配电网电力电缆头接地线通过暂态接地电压波法，对10kV配电网电力电缆局部放电程度进行较长时间不断电监测。由于局部放电
数据量巨大，测量仪器就地进行相关数据的采集和存储后，测试结果通过无线传输或
USB读取等技术，在电脑上在线通过软件对10kV配电
网电力电缆放电趋势进行监测和分析，得出该
10kV配电网电力电缆准确的局部放电量以及放电规律，为其安全运行提供数据支持，保证消
除
10kV配电网电力电缆缺陷隐患处。同时也采取该方式，监测10kV配电网电力电缆运行中绝缘程度的变化过程，积累电缆从绝缘预警到绝
缘报警以及故障的变化规律，为电缆出现绝缘预警后的技术措施提供测试数据。
通过10kV配电网电力电缆局部放电的快速监测阶段、指纹诊断识别阶段和局部放电监测阶段三阶段监测诊断以及监测的手段，可以快
速识别
10kV配电网电力电缆的故障，并完成预防性监测，探索建立适合该地区实际情况的10kV配电网电力电缆运行的数据模型。
3.
结论
对10kV配电网电力电缆局部放电进行监测在现场电缆施工中的地位逐渐突出，能够在不停电的情况下，对电缆绝缘的好坏早期示警，
以达到及时查找并排除
10kV配电网电力电缆绝缘隐患的作用，减少突发性事故的发生，确保10kV配电网电力得以稳定运行，使得10kV配电
网供电的可靠率进一步提升。
