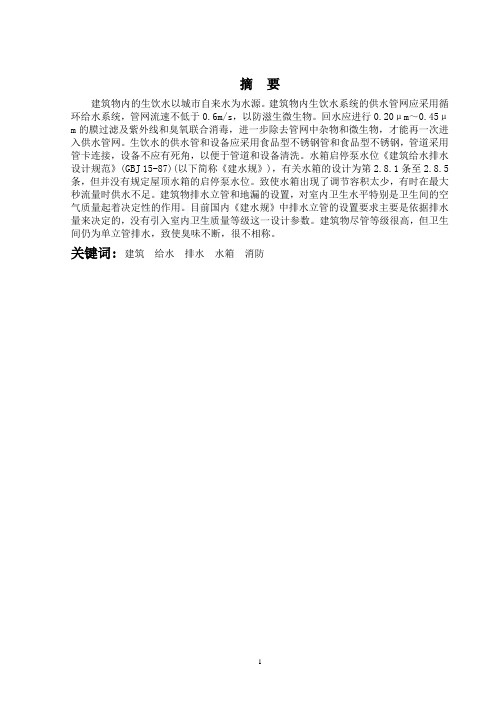

摘要建筑物内的生饮水以城市自来水为水源。
建筑物内生饮水系统的供水管网应采用循环给水系统，管网流速不低于0.6m/s，以防滋生微生物。
回水应进行0.20μm～0.45μm的膜过滤及紫外线和臭氧联合消毒，进一步除去管网中杂物和微生物，才能再一次进入供水管网。
生饮水的供水管和设备应采用食品型不锈钢管和食品型不锈钢，管道采用管卡连接，设备不应有死角，以便于管道和设备清洗。
水箱启停泵水位《建筑给水排水设计规范》(GBJ 15-87)(以下简称《建水规》)，有关水箱的设计为第2.8.1条至2.8.5条，但并没有规定屋顶水箱的启停泵水位。
致使水箱出现了调节容积太少，有时在最大秒流量时供水不足。
建筑物排水立管和地漏的设置，对室内卫生水平特别是卫生间的空气质量起着决定性的作用。
目前国内《建水规》中排水立管的设置要求主要是依据排水量来决定的，没有引入室内卫生质量等级这一设计参数。
建筑物尽管等级很高，但卫生间仍为单立管排水，致使臭味不断，很不相称。
关键词: 建筑给水排水水箱消防Abstract :In the building fresh potable water take the city running water as a water source。
In the building lives the potable water system the water supply pipe network to be supposed to use the circulation to give the aqueous system, the pipe network speed of flow is not lower than 0.6m/s, guards against multiplies the microorganism。
The backwater should carry on 0.20μm~0.45μm the membrane filters and the ultraviolet ray and the ozone union disinfection, further except the pipe network in the sundry goods and the microorganism, can again enter the water supply。
建筑给排水设计摘要范文
建筑给排水设计摘要范文建筑就像一个有生命的巨人，给排水系统就是它的循环系统，我的工作就是给这个巨人打造一套完美的给排水方案。
一、项目概况。
这次的建筑是个多功能的综合性大楼，有办公区、商业区和住宅区。
大楼总共[X]层，那可是相当高的一个大家伙。
二、给水设计。
1. 水源。
水源就像大楼的“生命之泉”，我们接的是市政给水管网。
这就像从城市的大水桶里引水到大楼这个小水桶里。
不过得保证水压够，不然水就没力气爬上高层啦。
在引入管的地方，我给它装了水表计量，就像给水源的入口装了个小管家，看看大楼到底喝了多少水。
2. 分区供水。
因为大楼高嘛，水要是一股脑往上冲，底层的水管得被水压挤爆了，高层又可能没水。
所以我把大楼的给水系统分成了低、中、高三个区。
这就好比把水的运输队伍分成了三个小分队，每个小分队负责不同楼层的供水任务，大家井井有条。
在低区直接由市政管网供水，中、高区就得靠加压设备啦，就像给这两个小分队配上了小火箭，把水往上推。
三、排水设计。
1. 污水排放。
大楼里的污水得有个好去处。
我把各个卫生器具产生的污水通过排水管道收集起来，这些管道就像小滑梯，让污水一路滑到室外的污水管网里。
为了防止污水里的臭气跑出来捣乱，在排水系统里设置了存水弯。
存水弯里存着一点水，就像一个小水坝，把臭气牢牢挡住。
2. 雨水排放。
下雨天的时候，大楼得能把雨水快速排走。
我设计了屋面雨水排水系统，用雨水斗把雨水收集起来，然后通过雨水管排到室外的雨水管网或者雨水收集池里。
这就像给大楼撑了一把巨大的雨伞，伞上的雨水顺着伞骨流走。
为了应对暴雨这种“洪水猛兽”，雨水管的管径都是经过仔细计算的，确保雨水能像坐过山车一样迅速离开大楼。
四、消防给排水设计。
1. 消火栓系统。
火灾可是大楼的头号敌人，消火栓系统就是灭火的先锋。
在大楼的各个楼层都布置了消火栓，保证在发生火灾的时候，消防员叔叔能随时找到水源灭火。
消火栓的位置都很讲究，既要方便取用，又不能妨碍大家正常走路。
给排水科学与工程毕业设计论文(本科)
3.1 排水系统的选择
在房屋建筑的过程中，选择合适的排水系统是排水设计的关键，排水系统不仅是住宅整体设计的重要组成，还是排出室内污水的主要流动途径。在房屋建筑中排水系统的设计工作通常是需要进行选择的。选择采用污水排除还是和废水分流，亦或者是两者进行结合，通常情况下是要根据当地的有关规定和房屋建筑宅基地的基本条件来确定。通过了解，掌握当地政府的基本情况，来设计合理的排水系统。
2 给排水工程技术在房屋建筑中发挥的发用
在飞速发展的新时代，科学技术的不断提升和国家经济的迅速发展使得人们的生活水平越来越高。在今天，人们生活和发展难以离开的就是居住。建筑行业的发展与人们的生活密切相关，在今天这个年代，人们对建筑的理解也不断的提升，对房屋建筑的要求也越来越高。人们开始从只关注居住户型是否方正，房屋面积的大小等问题开始向着房屋建筑中厨房、卫生间等方面提出了更高的要求，也对给排水工程技术在房屋建筑中的应用有了新的理解。为了更好的满足人们对于房屋住宅的需求，我们就需要对房屋在建筑时期的给排水技术进行合理的规划和设计，使得房屋的品质变得越来越高，居民的生活幸福感会越来越强。
4 建筑给排水工程中常见的问题及解决方案
给排水工程技术的含义是指要解决人们的取水和排水的双重问题，对房屋建筑中的用水进行输送，同时也要保证在输送过程中不破坏水质问题。随着我国经济的迅速增长，房地产产业也不断增加，给排水技术也迎来了发展的高峰时期。虽然我们国家给排水技术应用时间较早，并且我们不断地学习国外的先进技术和经验，我国在对给排水技术的研究上有了明显得突破，但是在房屋建筑中给排水生活的应用还存在着一些问题。我们对在房屋建筑工程中，给排水工程技术存在的问题进行了分析，并对如何完善出现的问题进行了总结和提议。
4.6 管道冻裂问题.....................................................5
建筑给排水工程论文15篇(给排水工程建筑设计论文)
建筑给排水工程论文15篇给排水工程建筑设计论文建筑给排水工程论文摘要：建筑给排水工程对于人们的正常生产、生活有着很大的影响，因此必须保证这项工程的高质量。
但在实际施工期间，管道常常会产生很多质量问题，这不仅会缩减管道的使用年限，甚至还会污染室内环境。
不断改进给排水工程的性能、更好地保证工程质量已成为人们的迫切诉求，因此建筑企业必须高度重视这项工作，为建筑行业的发展提供保障。
关键词建筑给排水工程建筑论文建筑建筑给排水工程论文:给排水工程建筑设计论文简介：随着社会的进步和人类对工作、生活环境要求的提高,人们对给排水工程的设计已除了要求有合理、先进的工艺流程,能生产出高质量的水,还需要整个厂区有一个整洁优美的环境和赏心悦目的建筑形态。
这就必须对给排水工程的原有设计方法和程序思路有一个较大的改变,应把设计的全过程看成是一个持续发展的、不断开放的、经常变化的动态体系,以确保设计出一个优秀工程来。
关键字：给排水工程建筑设计一、问题的由来随着社会的进步和人类对工作环境、生活质量,特别是对美的追求的不断提高,人们已不再满足于原有的一套设计习惯。
并且随着我国市场经济的确立,为了在竞争激烈的市场中求得生存和发展,更要求对以前不受建筑设计重视的给排水工程的设计来一个较大的改革,以适应日趋变化的业主市场。
长期以来,给排水工程设计采用的是一种封闭静止的方法,就工艺而工艺,就生产而生产,仅仅只是为了满足单一的一种功能,没有综合地考虑各种要素,因此工程的最终结果必然不能全方位地满足业主的各方面要求,更不能满足日趋重要的环境要求。
近年来给排水工程设计的经验教训告诉人们必须在设计的观念上要有一个较大的革新,或者说必须有一个新的认识才能真正确保给排水工程的设计质量的提高,即良好的功能和良好的建筑形象的高度统一。
良好的功能可为生产和管理人员创造舒适安全和整洁优美的环境,从而提高劳动生产率;而良好的建筑形象也是一种功能,这种功能不光是物质上的还有精神上的。
毕业设计(论文)-某高层办公楼给排水工程设计【全套图纸】 模板
传统的水池二次加压供水方式将自来水放入水池，水池的水易于被赃物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到用户的身体健康。该设备利用调节装置采用封闭式供水方式，消除了二次污染。
3、节省投资，减少占地，安装、使用、检修方便
建造水池，工程总投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常的维护费用。该设备利用调节装置供水，节省投资，减少占地，根据用户的现场情况可以采用立式或卧式不同的安装方式，检修方便。
3.1.5.1 基本要求
（1）确保供水安全和良好的水力条件，力求经济合理
管道尽可能与墙、梁、柱平行，呈直线走向，力求管路简短，以减少工程量，降低造价。干管应布置在用水量大或不允许间断供水的配水点附近，既利于供水安全，又可减少流程中不合理的转输流量，节省管材。
引入管至少两条，宜从建筑物不同侧的两条城市管道上接入，在室内将管道连成环状或贯通状双向供水。若条件不能满足，可采取设贮水池（箱）或增设第二水源等安全措施。如果只能同侧接入，两根引入管之间的间距不得小于15m。水表节点设于引入管上。
合理的确定高层建筑给水系统的竖向分区，系到给水系统的运行、使用、维护、管理、投资节能等情况的效果，是高层建筑给水系统的首要环节。
该高层办公楼给水系统竖向分为2区，分为低区和高区：低区-1～6层和职工食堂由市政管网直接供水；高区7～14层给水需进行二次加压，高区采用无负压变频给水设备。
无负压变频给水设备原理：自来水管网的水直接进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当自来水能够满足用水压力及水量要求时，设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。若自来水管网停水而导致调节罐内的水位不断下降，液位探测器给出水泵停机信号以保护水泵机组。
建筑给水排水工程论文(5篇)
建筑给水排水工程论文(5篇)建筑给水排水工程论文(5篇)建筑给水排水工程论文范文第1篇(1)初创阶段，自1949年至1964年《室内给水排水和热水供应设计规范》开头试行时为止。
其主要标志是我国开头设置给水排水专业，房屋卫生技术设备被确定为一门独立的专业课程。
第一代通过专业培育的建筑给排水专业技术人员走上工作岗位，开头形成自己的专业队伍。
(2)反思阶段。
随着一批批建筑工程的建成并间续投入使用，给水排水行业消失了一些不同程度的工程事故，并给社会生产和人们的生活带来一些影响。
这促使广阔设计人员开头对“一边倒”的向前苏联学习的模式进行了总结和反思，并完成了诸如生活用水量观测与定额制定规范等技术成果。
在此基础上，1964年6月1日制订并颁布了我国自己的《室内给水排水和热水供应设计规范》(GBJ15-64)，与之配套的高等院校教材《房屋卫生技术设备》、《给水排水设计手册》间续出版发行。
填补了我国建筑给水排水专业工程设计无规范、无教材的空白，为确立我国建筑给水排水专业体系迈出了坚实的第一步。
(3)修订阶段。
1966年—1970年，尽管我国基本建设比较缓慢，工程设计项目不多，但意气风发的工程设计人员，乐观讨论和汲取世界各国的先进技术和理论，将一系列新产品和新技术胜利地应用到了建筑工程中。
为了适应民用建筑不断进展的需要，建设主管部门组织力气以“民用建筑和工业建筑都能兼顾”的方针对《室内给水排水和热水规范》GBJ15-64进行了较全面的修订。
其次版《室内给水排水及热水供应设计规范》TJ15-74于1974年6月1日正式施行。
此后高等工科院校以民用建筑为重点的教科书“室内给水排水工程”作为试用教材出版发行。
(4)进展阶段，自1986年至今。
1986年以来随着建筑业的进展，建筑给排水专业快速进展，成为给排水中不行缺少而又独具特色的组成部分。
在此阶段，专业队伍已具备经过专业培训的设计、施工、安装、管理人员；技术上积累了肯定的实践阅历，并借鉴了国外的新技术，专业技术有了明显的突破和进展，组织上成立了全国建筑给排水工程标准技术委员会和中国土木学会、给排水学会、建筑给水排水委员会。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

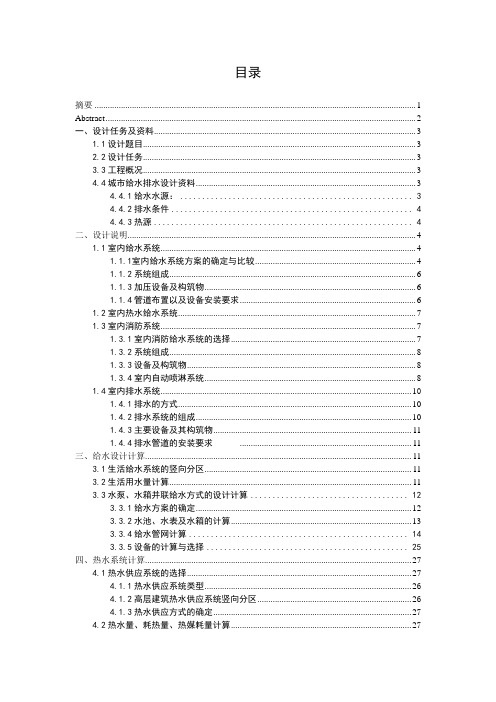

目录摘要 (1)Abstract (2)一、设计任务及资料 (3)1.1设计题目 (3)2.2设计任务 (3)3.3工程概况 (3)4.4城市给水排水设计资料 (3)4.4.1给水水源： (3)4.4.2排水条件 (4)4.4.3热源 (4)二、设计说明 (4)1.1室内给水系统 (4)1.1.1室内给水系统方案的确定与比较 (4)1.1.2系统组成 (6)1.1.3加压设备及构筑物 (6)1.1.4管道布置以及设备安装要求 (6)1.2室内热水给水系统 (7)1.3室内消防系统 (7)1.3.1室内消防给水系统的选择 (7)1.3.2系统组成 (8)1.3.3设备及构筑物 (8)1.3.4室内自动喷淋系统 (8)1.4室内排水系统 (10)1.4.1排水的方式 (10)1.4.2排水系统的组成 (10)1.4.3主要设备及其构筑物 (11)1.4.4排水管道的安装要求 (11)三、给水设计计算 (11)3.1生活给水系统的竖向分区 (11)3.2生活用水量计算 (11)3.3水泵、水箱并联给水方式的设计计算 (12)3.3.1给水方案的确定 (12)3.3.2水池、水表及水箱的计算 (13)3.3.4给水管网计算 (14)3.3.5设备的计算与选择 (25)四、热水系统计算 (27)4.1热水供应系统的选择 (27)4.1.1热水供应系统类型 (26)4.1.2高层建筑热水供应系统竖向分区 (26)4.1.3热水供应方式的确定 (27)4.2热水量、耗热量、热媒耗量计算 (27)4.3空气源热泵热机组选型 (28)4.3.1热泵机组制热量 (28)4.3.2机组选型配比 (29)4.3.3选型核算 (29)4.4水箱贮热总容积计算 (29)4.5热水管网水利计算 (31)4.5.1热水配水管网水力计算 (31)五、消防计算 (39)5.1建筑消防给水系统 (39)5.1.1高层建筑消防系统类别 (39)5.2室内消火栓系统 (39)5.1.1室内消火栓系统计算方法 (39)5.2自动喷水灭火系统 (44)5.2.1自动喷水灭火系统的设置场所 (44)5.2.2自动喷水灭火系统水力计算 (45)六、排水计算 (51)6.2排水管道的布置和敷设 (51)6.1.1排水方案 (51)6.2排水管道的布置与敷设 (51)6.2.1排水管道的敷设与安装 (51)6.3排水管道水力计算 (51)6.3.1 排水定额及设计秒流量 (52)6.4排水管段计算 (52)6.4.1各立管、横管计算 (52)6.4.2地上一层排水系统 (59)6.4.3化粪池容积计算 (59)设计总结 (61)摘要随着城市的经济发展，越来越多的建筑矗立于城市之中。
建筑中给排水管道的设计，是一项非常重要的工程，与我们日常生活息息相关。
科技在不断进步，建筑给排水工程的设计、施工、材料及管理方面的技术要求也在不断提高。
因此，必须采取新的技术措施，给水排水系统才能更好的运行，从而满足各类建筑的功能要求。
本次设计的建筑为上杭县同康大厦，建筑总高度47.1m，为二类高层综合楼。
总建筑面积10000m²，1F为店铺及服务大厅，2-3F为餐厅，4-9F为宾馆，9-11F为办公室及会议室。
本设计包括：给水系统、排水系统、消火栓系统、自动喷水灭火系统等，设计范围较为全面。
给水系统采用分区供水、下行上给的供水方式；排水系统采用的是污、废合流制，底层单独排水，化粪池处理污水后排向市政污水管网；消防系统包括消火栓灭火系统、自动喷水灭火系统，消防水箱供给火灾初期10min的水，正常供水由消防水泵从位于一层的贮水池内抽取。
关键词：建筑给水消防喷淋排水AbstractWith the development of the city’s economy, more and more buildings are erected in the city. It is a very important project that a building has a well designed drainage pipeline, which is closely related to our daily life. In the progress of science and technology, the technical requirements of the design of building ‘s water supply and drainage engineering, constr uction, materials and management aspect need to increase . New technical measures must be taken, therefore, water supply and drainage system can run better, to meet the functional requirements of all kinds of buildings.This building I designed is a social welfare center building, a total height of the building is 29.4 m, which is 2 rate of high-rise comprehensive building. A total construction area is 10000 square meters, apartment for aged is in 3 ~ 9 floor. 1-2 floor is multi-function hall, reading room, dining room, equipment room, etc. This design includes: water supply system, drainage system, rain water system, the condensed water system, fire hydrant system, automatic sprinkler system, etc.The design scope is comprehensively.The water supply system adopts partitioned water supply , up to down water supply way; Drainage system uses dirty and wasted water integrated system, the underlying pipes drain alone, the septic tank after handling the sewage which flow back to the municipal sewage pipe network; Fire protection system includes the fire hydrant and fire extinguishing system, automatic sprinkler system, the fire water tank supplied the early fire 10min water , the normal water supplied by the fire pump from the reservoir located in the first layer .Key Word: Building, supply, fire fighting, spray, drain一、设计任务及资料1.1设计题目上杭县同康大厦建筑给水排水工程设计2.2设计任务设计内容包括以下几个方面：1）、建筑内部的供水系统。
2）、建筑内部的消防供水系统建筑内部的热水供应系统（包括消火栓给水系统以及自动喷洒给水系统）。
4）、建筑内部的排水系统。
5）、建筑外部的给水、排水、消防供水系统。
6）、附属的设施给谁水排水设计。
3.3工程概况本工程为11层的上杭县同康大厦，建筑占地面积754㎡，建筑高度为43.37m。
地面下有1层，地面上有11层。
该建筑位于上杭县，为一功能主要为公共建筑的综合大楼。
建筑的总面积约7232㎡，共11层，其中地下1层。
地面下的一层包括停车库；一层为店铺、大堂等；二层为厨房餐厅及包厢等；三层为包厢；四至八层为客房；九层到建筑的十一层为办公。
1楼设有公共卫生间，公共卫生间内设蹲式大便器、洗脸盆；男卫生间设有小便斗；还设有无障碍卫生间其中设有洗脸盆、坐式大便器。
2层设有公共卫生间，公共卫生间内设蹲式大便器、洗脸盆、污水盆；男卫生间设有小便斗。
3层设有包厢卫生间，包厢卫生间设有大便器，洗脸盆。
4至8层设有房间卫生间，房间卫生间设有大便器，洗脸盆，淋浴房。
4.4城市给水排水设计资料4.4.1给水水源：建筑以城市给水管网为水源，在建筑西面有市政给水管道通过，距外墙25米，其公称直径为600mm，管中标高均比路面低-1.5米。
城市给水管网常年可保证的资用水头为32米水柱。
最低月平均水温为7摄氏度，总硬度小于250mg/l。
城市的供水管网依照规定不允许用户直接抽水。
4.4.2排水条件：在建筑西面有市政DN1100雨水管和DN700mm污水管，雨水管管底标高为-2.65m，污水管管底标高为-3.85m。
要求生活污废水经化粪池进行局部处理后排入城市污水管道。
4.4.3热源：本地区无城市热力管网，需在建筑内部设置加热设备。
依照要求热水要求一整天都要提供，热水系统最不利点设计水温不低于55℃。
供水按照要求必须安全可靠。
管道为暗装敷设。
5、电源：电源供应为双电源，消防用电设备应按二级负荷供电。
二、设计说明1.1室内给水系统1.1.1 室内给水系统方案的确定与比较（1）通过阅读《给水设计手册》可以知道：建筑内部的供水水系统应尽量使用外部的市政给水管网所能提供的水压直接向用户供水。
在外部管网水压不能达到这栋建筑的用水目标的情况下，那么大厦的下面楼层或者相对地势比较低的楼房，根据情况尽可能的使用外网的水压对楼层实行直接供水，建筑的上面楼层或者相对地势比较低的建筑通过设立加压和对流量进行调节设备供水。
（2）由设计题目提供的设计资料可以知道：市政管网水压为32米水柱，本建筑物的高度为47.4m，因为城市管网的水头远不能满足用水的要求，所以这里需要考虑二次加压，所以要对同康大厦供水进行合理分区。
城市管网依照规定不允许用户直接抽水，所以应设置给水池。
