初中化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析
初中化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析 一、中考化学图像题汇编 1．下列图像能正确反映其对应关系的是()
A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe
B．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸
C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧
气 D．向盛有稀硫酸的烧杯中不断加水稀释
【来源】2019年广东省汕头市潮南区司马浦镇中考模拟化学试题 【答案】B 【解析】 【分析】 【详解】 A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌
的质量应大于铁的质量，与图像不符； B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成
氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B； C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符； D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。 【点睛】 该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．现有盐酸和CaCl2的混合溶液，向其中逐滴滴入Na2CO3,溶液，生成沉淀质量与滴入Na2CO3溶液质量的变化关系如图所示，下列说法不正确的是（ ）
A．反应过程中先冒气泡，后产生白色沉淀
B．滴至bg时，溶液中的含HCl、NaCl两种溶质
C．滴至cg时，溶液恰好完全反应
D．滴至dg时，溶液pH>7 【答案】B 【解析】 【详解】 A、向盐酸和CaCl2的混合溶液中逐滴滴入Na2CO3溶液时，碳酸钠先和稀盐酸反应生成氯
化钠、水和二氧化碳，后和氯化钙反应生成碳酸钙沉淀和氯化钠，故正确； B、滴至bg时，溶液中不含HCl，含有反应生成的NaCl和没有反应的氯化钙两种溶质，
该选项说法不正确； C. 滴至cg时，沉淀质量不再增加，说明此时溶液恰好完全反应，故正确；
D、滴至dg时，溶液中的溶质是反应生成的氯化钠和过量的碳酸钠，碳酸钠溶液显碱性，
因此溶液显碱性，该选项说法正确。 故选：B。
3．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）
A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量
B．图②是向硫酸中加水,溶液pH的变化 C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化
D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化
【答案】A 【解析】 【分析】 碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。 【详解】 A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；
B、向硫酸中不断加水pH值不能到7，故B不正确；
C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；
D、在没有加锌粉前溶液质量不能是零，故D不正确。故选A。
【点睛】 向硫酸中不断加水pH值不能到7。
4．某稀溶液溶质可能是 NaNO3、HCl、H2SO4，CuCl2 中的一种或几种向该溶液中 滴加 Ba（OH）2 溶液，产生沉淀的质量（y）与加入 Ba（OH）2 溶液质量（x） 的关系如图所示，下列有关溶质组成的说法正确的是（ ）
A．H2SO4 和 CuCl2 一定有，HCl 一定无，可能有 NaNO3
B．HCl、CuCl2 一定有，H2SO4 一定无，可能有 NaNO3
C．HCl、CuCl2、NaNO3 一定有，H2SO4 一定无
D．CuCl2 一定有，HCl、H2SO4 可能有，可能有 NaNO3
【答案】B
【解析】 【分析】 氢氧化钡和盐酸反应生成氯化钡和水，和硫酸反应生成白色沉淀硫酸钡和水，和氯化铜反应生成氢氧化铜沉淀和氯化钡。 【详解】 A、氢氧化钡和硫酸反应生成白色沉淀硫酸钡和水，硫酸钡不溶于盐酸，如果含有硫酸，
则加入氢氧化钡溶液时立即产生白色沉淀，一定不含有硫酸，该选项说法不正确； B、氢氧化钡先和稀盐酸反应生成氯化钡和水，开始没有生成沉淀，然后氢氧化钡和氯化
铜溶液反应生成氢氧化铜沉淀和氯化钡；溶液中一定含有盐酸、氯化铜，一定不含有硫酸，可能含有硝酸钠，该选项说法正确。 C、加入氢氧化钡溶液一定量后产生沉淀，是因为氢氧化钡先和盐酸反应生成氯化钡和水，后和氯化铜反应生成氢氧化铜沉淀和氯化钡，因此溶液中一定含有盐酸、氯化铜，无法确定是否含有硝酸钠，该选项说法不正确； D、由A分析可知，一定不含硫酸。该选项说法不正确；
故选：B。
5．下列四个图象不能正确反映对应变化关系的是
A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量
B．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
C．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸
至过量 D．在密闭容器中用红磷测定空气中氧气的含量
【答案】D 【解析】 【分析】 【详解】 A、氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的
质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故A正确； B、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质
量大于生成氯化亚铁质量，故B正确； C、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量，刚开始时，加入的盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C正确； D、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降
低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故D错误。 故选D。
6．小明测得碳酸钙与一定量的稀盐酸反应后的溶液pH为2，取适量该溶液向其中逐滴加入碳酸钠溶液，并测得溶液pH随加入碳酸钠溶液体积的变化曲线如图所示。下列说法不正确的是：（ ）
A．AB段处溶液的质量增加
B．AB段产生气泡，BC段产生沉淀
C．B、C二点的溶液中的溶质相同
D．CD段溶液显碱性是因为碳酸钠过量
【答案】C 【解析】 【分析】 碳酸钙与一定量的稀盐酸反应后的溶液pH为2，说明稀盐酸过量，方程式为：CaCO3+2HCl=CaCl2+H2O+CO2 ，反应后溶液中溶质含有CaCl2和HCl，向其中逐滴加入碳酸
钠溶液，碳酸钠会先与稀盐酸反应Na2CO3+2HCl=2NaCl+H2O+CO2，这也是图像AB段发生的反应；B点时盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl ，BC段发生CaCl2+ Na2CO3= CaCO3+2 NaCl，C点时氯化钙恰好反应完，溶液中只有氯化钠；CD段没有物质
与碳酸钠反应，继续加入碳酸钠溶液造成过量。 【详解】 A. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2，向反应后的溶液中加入碳酸
钠溶液，增加碳酸钠溶质和溶剂水的质量，同时跑出去气体CO2质量，根据反应方程式，增加的碳酸钠的质量要大于减少的二氧化碳质量（Na2CO3相对分子质量106，大于CO2相对分子质量44），再加上碳酸钠溶液中的溶剂水的质量，AB段处溶液质量会增加，故A不符合题意； B. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2，所以有气泡产生；BC段发生
CaCl2+ Na2CO3= CaCO3+2 NaCl，所以有白色沉淀碳酸钙产生，故B选项不符合题意；
C. 根据以上分析， B点时碳酸钠与盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl，C点时碳酸钠与氯化钙恰好反应完，溶液中只有氯化钠，故C选项符合题意； D. CD段没有物质与碳酸钠反应，继续加入碳酸钠溶液造成过量。碳酸钠溶液显碱性，pH增大，故D选项不符合题意； 故选：C。 【点睛】 本题对图像的分析，透过图像分析反应的本质，要逐段图像进行分析，看清横纵坐标和拐点。
7．下列图像能正确反映其对应变化关系的是
A．一定量的过氧化氢溶液与少量 MnO2 混合制取氧气
B．随温度的升高，CO2 气体在水中的溶解度变化
C．向一定量的氢氧化钠溶液中逐滴加入稀盐酸
D．向等质量的金属镁、铁上分别滴加稀硫酸至过量
【答案】C 【解析】 【分析】 （1）根据过氧化氢分解产生氧气中二氧化锰做催化剂进行分析。 （2）根据气体溶解度随温度升高而减少进行分析。 （3）根据中和反应图像进行分析 （4）根据金属不足酸足量的反应图像进行分析。 【详解】 A、过氧化氢直接滴在二氧化锰上，根据控制过氧化氢的滴加速率，可以得到平稳的氧气
气流，而反过来，将二氧化锰直接加到过氧化氢中，可以快速产生大量的氧气。图中两个画反了，不符合题意。 B、气体的溶解度随温度的升高而减小，图示错误，不符合题意。
C、向一定量的氢氧化钠溶液中逐滴加入稀盐酸，氢氧化钠和盐酸反应生成氯化钠和水，随

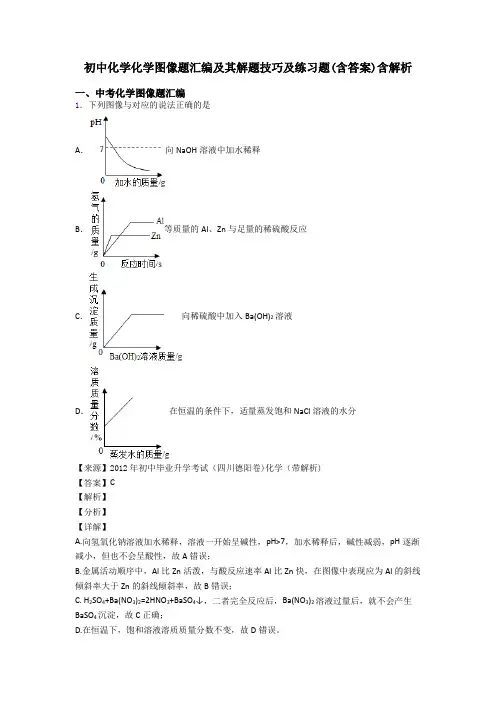

初中化学化学图像题汇编及其解题技巧及练习题(含答案)含解析
初中化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。
故选：C 。
2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是 A ． B ．C ．D ．【答案】D【解析】【详解】A 、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A 错误;B 、发生的反应为22424242NaOH H SO Na SO 2H O SO -+=+，的个数随着稀硫酸加入而不断增加,B 错误;C 、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C 错误;D 、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D 正确。
故选D 。
3．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。
(化学)初中化学化学图像题汇编答题技巧及练习题(含答案)
（化学）初中化学化学图像题汇编答题技巧及练习题(含答案)一、中考化学图像题汇编1．下列四个图像，分别对应四种操作过程，其中正确的是（）A．向一定溶质质量分数的盐酸中加入大量水B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C考点：酸的性质、饱和溶液的定义2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。

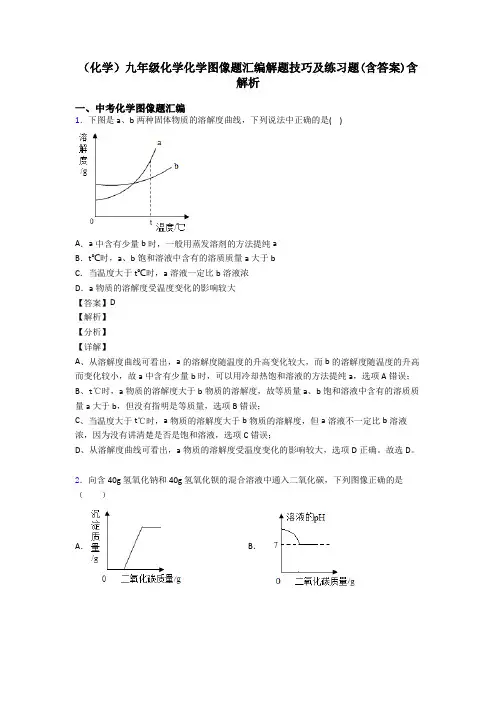

(化学)九年级化学化学图像题汇编解题技巧及练习题(含答案)含解析
（化学）九年级化学化学图像题汇编解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下图是a、b两种固体物质的溶解度曲线，下列说法中正确的是( )A．a中含有少量b时，一般用蒸发溶剂的方法提纯aB．t℃时，a、b饱和溶液中含有的溶质质量a大于bC．当温度大于t℃时，a溶液一定比b溶液浓D．a物质的溶解度受温度变化的影响较大【答案】D【解析】【分析】【详解】A、从溶解度曲线可看出，a的溶解度随温度的升高变化较大，而b的溶解度随温度的升高而变化较小，故a中含有少量b时，可以用冷却热饱和溶液的方法提纯a，选项A错误；B、t℃时，a物质的溶解度大于b物质的溶解度，故等质量a、b饱和溶液中含有的溶质质量a大于b，但没有指明是等质量，选项B错误；C、当温度大于t℃时，a物质的溶解度大于b物质的溶解度，但a溶液不一定比b溶液浓，因为没有讲清楚是否是饱和溶液，选项C错误；D、从溶解度曲线可看出，a物质的溶解度受温度变化的影响较大，选项D正确。
故选D。
2．向含40g氢氧化钠和40g氢氧化钡的混合溶液中通入二氧化碳，下列图像正确的是（）A．B．C．D．【答案】D【解析】【分析】二氧化碳与氢氧化钠反应生成碳酸钠和水，碳酸钠和氢氧化钡反应生成碳酸钡沉淀和氢氧化钠，所以二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，可以认为二氧化碳先与氢氧化钡反应。
【详解】A、二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，二氧化碳先与氢氧化钡溶液反应生成碳酸钡沉淀，而不是一段时间后才有沉淀生成，故错误；B、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液显碱性，溶液pH始终大于7，故错误；C、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液导电性下降，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液中存在带电的离子，导电性不会减小到0，故错误；D、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液中溶质的质量先减小，二氧化碳和氢氧化钠反应生成碳酸钠和水，溶液中溶质质量增大，最终溶液溶质质量小于原溶液溶质的质量，故正确；故选：D。

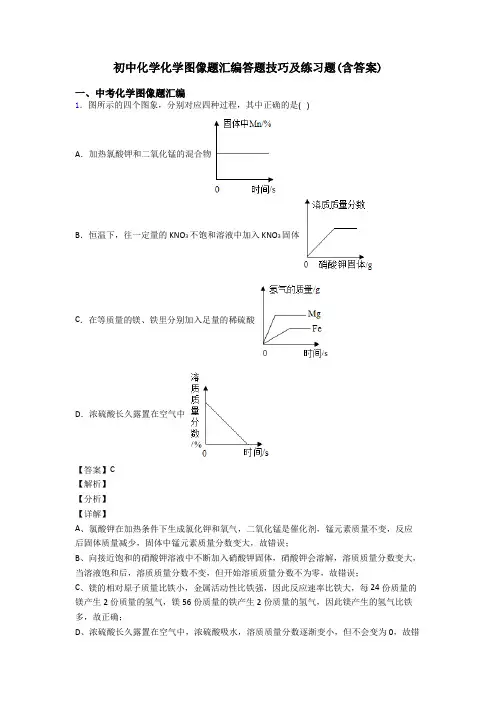

初中化学化学图像题汇编答题技巧及练习题(含答案)
初中化学化学图像题汇编答题技巧及练习题(含答案)一、中考化学图像题汇编1．图所示的四个图象，分别对应四种过程，其中正确的是( )A．加热氯酸钾和二氧化锰的混合物B．恒温下，往一定量的 KNO3不饱和溶液中加入 KNO3 固体C．在等质量的镁、铁里分别加入足量的稀硫酸D．浓硫酸长久露置在空气中【答案】C【解析】【分析】【详解】A、氯酸钾在加热条件下生成氯化钾和氧气，二氧化锰是催化剂，锰元素质量不变，反应后固体质量减少，固体中锰元素质量分数变大，故错误；B、向接近饱和的硝酸钾溶液中不断加入硝酸钾固体，硝酸钾会溶解，溶质质量分数变大，当溶液饱和后，溶质质量分数不变，但开始溶质质量分数不为零，故错误；C、镁的相对原子质量比铁小，金属活动性比铁强，因此反应速率比铁大，每24份质量的镁产生2份质量的氢气，镁56份质量的铁产生2份质量的氢气，因此镁产生的氢气比铁多，故正确；D、浓硫酸长久露置在空气中，浓硫酸吸水，溶质质量分数逐渐变小，但不会变为0，故错误。
故选：C。
【点睛】该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。
2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。
下列说法正确的是A．a点所得固体为银和铁B．b点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C．c点所得固体为银、铁和锌D．d点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+ Zn=Zn(NO3)2+ Fe。

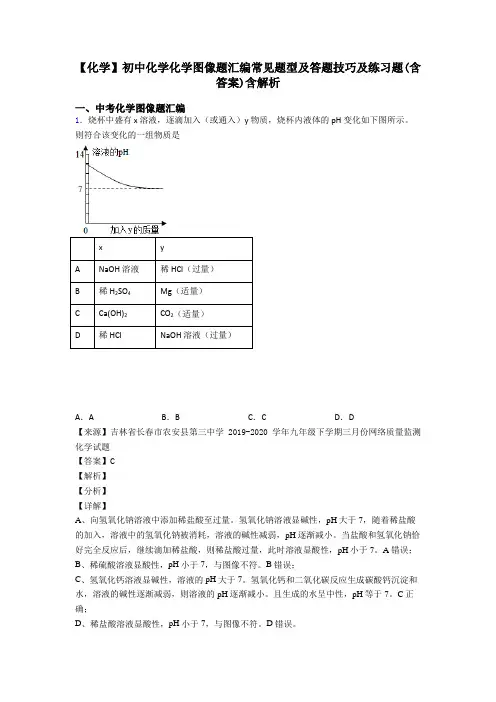

【化学】初中化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析
【化学】初中化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．烧杯中盛有 x 溶液，逐滴加入（或通入）y 物质，烧杯内液体的 pH 变化如下图所示。
则符合该变化的一组物质是x yA NaOH 溶液稀 HCl（过量）B稀 H2SO4Mg（适量）C Ca(OH)2CO2（适量）D稀 HCl NaOH 溶液（过量）A．A B．B C．C D．D【来源】吉林省长春市农安县第三中学2019-2020学年九年级下学期三月份网络质量监测化学试题【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中添加稀盐酸至过量。
氢氧化钠溶液显碱性，pH大于7，随着稀盐酸的加入，溶液中的氢氧化钠被消耗，溶液的碱性减弱，pH逐渐减小。
当盐酸和氢氧化钠恰好完全反应后，继续滴加稀盐酸，则稀盐酸过量，此时溶液显酸性，pH小于7。
A错误；B、稀硫酸溶液显酸性，pH小于7，与图像不符。
B错误；C、氢氧化钙溶液显碱性，溶液的pH大于7。
氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，溶液的碱性逐渐减弱，则溶液的pH逐渐减小。
且生成的水呈中性，pH等于7。
C正确；D、稀盐酸溶液显酸性，pH小于7，与图像不符。
D错误。
故选C。
2．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。
(化学)初中化学化学图像题汇编解题技巧及练习题(含答案)及解析
（化学）初中化学化学图像题汇编解题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（）A．H2O B．AgNO3固体C．浓盐酸D．KOH固体【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)【答案】B【解析】试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH 逐渐变大，错误。
故选B．考点：酸的化学性质、溶液的酸碱性与pH值的关系2．下列图象，能正确反映对应变化关系的是( )A．向饱和石灰水中加入一定量CaOB．电解水生成氢气和氧气的质量C．将足量MgCO3和MgO固体分别加入相同质量、相同质量分数的稀盐酸中D ．向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液【答案】A 【解析】 【详解】A 、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO ，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O2H +O ↑↑通电，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。
而曲线图中横坐标中生成相同质量的氯化镁，消耗的盐酸质量不相等，不符合题意；D 、向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液，两种物质都含有硫酸根离子，都能与氢氧化钡反应生成不溶于酸硫酸钡的沉淀，沉淀起点应该从0点起，不符合题意。
最新初中必备化学化学图像题汇编技巧全解及练习题(含答案)
最新初中必备化学化学图像题汇编技巧全解及练习题(含答案)一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。
故选：A。
3．下列各选项与如图所示曲线相符的是（）选横坐标纵坐标项A向一定量稀硫酸中加入锌粉的质量溶液中氢元素的质量B向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸的质量产生气体的质量C一定量的硫酸铜溶液中加入氯化钡生成沉定的质量生成沉定的质量D 在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体的质量溶液中溶质的质量分数A．A B．B C．C D．D【答案】C【解析】【分析】【详解】A、稀硫酸和锌反应生成硫酸锌和氢气，所以溶液中氢元素的质量先减小，待稀硫酸完全反应后，然后不变，不符合题意；B、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，生成氯化钠和水，待氢氧化钠完全反应后，再与碳酸钠反应，生成氯化钠、二氧化碳和水，所以加入一定量的盐酸后，才会生成气体，一开始无气体产生，不符合题意；C、一定量的硫酸铜溶液中加入氯化钡生成硫酸钡沉淀，沉淀质量从零开始增加，待硫酸铜完全反应后，然后保持不变，符合题意；D、在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体，溶液已经达到饱和，不再溶解硝酸钾，溶液的质量分数不变，不符合题意。
(化学)初中化学化学图像题汇编解题技巧讲解及练习题(含答案)含解析
（化学）初中化学化学图像题汇编解题技巧讲解及练习题(含答案)含解析一、中考化学图像题汇编1．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（）A．H2O B．AgNO3固体C．浓盐酸D．KOH固体【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)【答案】B【解析】试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH 逐渐变大，错误。
故选B．考点：酸的化学性质、溶液的酸碱性与pH值的关系2．下列关系不正确的是A．t2摄氏度时等质量的甲乙饱和溶液中含有溶剂的质量甲<乙B．加热氯酸钾和二氧化锰制取氧气C．向澄清的石灰水中通入过量二氧化碳D．向与稀硫酸溶质质量分数相同的氢氧化钡溶液中加入稀硫酸【答案】D【解析】【分析】【详解】下列关系不正确的是A、根据溶解度曲线可知，t2℃时，甲的溶解度大于乙，等质量的甲、乙饱和溶液中含有溶剂的质量甲<乙，图像与事实相符，故A正确；B、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，加热过程中，氯酸钾开始由于温度较低，不能分解，达到一定的温度后，分解生成氯化钾和氧气，其质量不断减少，最后为零，氯化钾的质量不断增加，反应结束后，不再增大，二氧化锰是反应的催化剂，其质量保持不变，图像与事实相符，故B正确；C、氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，碳酸钙、水和二氧化碳反应生成可溶性碳酸氢钙。
向澄清的石灰水中通入过量二氧化碳，沉淀质量不断增大，后不断减小，最后为零，图像与事实相符，故C正确；D、氢氧化钡与硫酸反应生成硫酸钡沉淀的水，向与稀硫酸溶质质量分数相同的氢氧化钡溶液，由于生成了硫酸钡沉淀，溶液中溶质质量分数逐渐减小，恰好完全反应时，溶质的质量分数为零，硫酸过量后，溶质质量分数逐渐变大，由于反应过程中生成了水，最后溶质质量分数在小于起始的溶质质量分数，图像与事实不相符，故D错误。
初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)
初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)一、中考化学图像题汇编1．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C．密闭容器中发生化学反应，X、Y、Z的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD．稀硫酸和氢氧化钠溶液反应的pH的变化图象如图所示，图中c点时，可以加BaCl2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A 、误将少量KMnO 4当成MnO 2加入KClO 3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b 为高锰酸钾，在t 1时刻，高锰酸钾开始分解，t 2时刻，氯酸钾开始分解，故a 为氯酸钾，c 为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X ∶Y ∶Z=3∶1∶4，但是由于不知道X 、Y 、Z 的相对分子质量，无法确定该反应的化学方程式，不符合题意。
初中必备化学化学图像题汇编技巧全解及练习题(含答案)及解析
初中必备化学化学图像题汇编技巧全解及练习题(含答案)及解析一、中考化学图像题汇编1．下列图像关系合理的是( )A．向pH=9的NaOH溶液中不断加水B．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C．在饱和．．的KNO3溶液中加入KNO3晶体D．电解水生成氢气和氧气的质量．．【来源】2020年广东省中山外国语学校中考模拟化学试题【答案】B【解析】【分析】【详解】A、NaOH溶液显碱性，向pH=9的氢氧化钠溶液不断加水，碱性减弱，pH减小，但碱溶液pH不可能小于7，故A不正确；B、锌金属性比铁强，反应速率快，每65份质量的锌和稀硫酸反应生成2份质量的氢气，每56份的铁和稀硫酸反应生成2份质量的氢气，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，铁生成的氢气较多，故B正确；C、在饱和的KNO3溶液中加入KNO3晶体，硝酸钾不能再溶解，溶质质量分数不变，故C 不正确；D、电解水生成氢气和氧气的体积比为2:1，图像的纵坐标应该是气体体积，故D不正确。
故选B。
2．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是A．B．C．D．【答案】C【解析】【详解】A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；B、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项正确；C、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液的质量逐渐增加；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增加的质量不同，曲线的斜率变化有三种，选项错误；D、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠的质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠的质量不变，溶液的质量增加，氯化钠的质量分数开始减小，选项正确。
