【CN209326529U】一种沥青路面测量装置【专利】

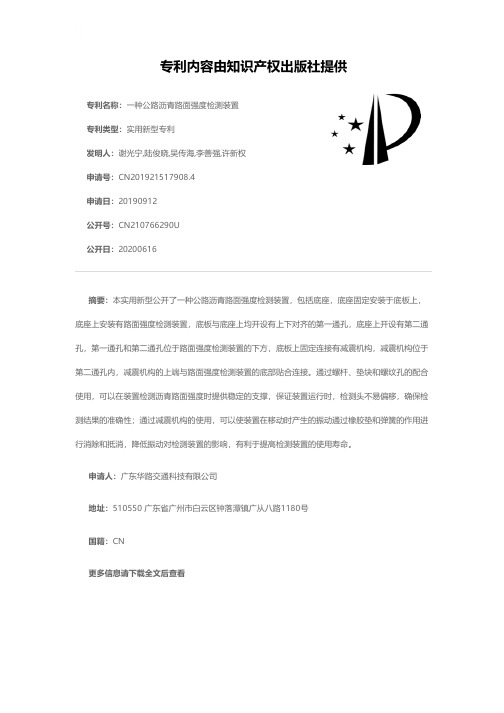

一种公路沥青路面强度检测装置[实用新型专利]
![一种公路沥青路面强度检测装置[实用新型专利]](https://img.taocdn.com/s3/m/141c357051e79b8969022656.png)
专利名称：一种公路沥青路面强度检测装置专利类型：实用新型专利
发明人：谢光宁,陆俊晓,吴传海,李善强,许新权申请号：CN201921517908.4
申请日：20190912
公开号：CN210766290U
公开日：
20200616
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种公路沥青路面强度检测装置，包括底座，底座固定安装于底板上，底座上安装有路面强度检测装置，底板与底座上均开设有上下对齐的第一通孔，底座上开设有第二通孔，第一通孔和第二通孔位于路面强度检测装置的下方，底板上固定连接有减震机构，减震机构位于第二通孔内，减震机构的上端与路面强度检测装置的底部贴合连接。
通过螺杆、垫块和螺纹孔的配合使用，可以在装置检测沥青路面强度时提供稳定的支撑，保证装置运行时，检测头不易偏移，确保检测结果的准确性；通过减震机构的使用，可以使装置在移动时产生的振动通过橡胶垫和弹簧的作用进行消除和抵消，降低振动对检测装置的影响，有利于提高检测装置的使用寿命。
申请人：广东华路交通科技有限公司
地址：510550 广东省广州市白云区钟落潭镇广从八路1180号
国籍：CN
更多信息请下载全文后查看。
一种沥青测试装置
专利名称：一种沥青测试装置
专利类型：实用新型专利
发明人：赵纪涛,周浩,周晓娟,余婷,姜志航申请号：CN202122328215.4
申请日：20210925
公开号：CN215727516U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型属于建筑材料检测技术领域，尤其涉及一种用于检测沥青针入度的测试装置。
一种沥青测试装置，其中，包括：底座，其上端面为用于放置盛样皿的工作面；支架，设置于工作面上；针入度测试组件，滑动的设置于支架上，并用于测试盛样皿内的沥青的针入度；第一驱动组件，用于驱动针入度测试组件在支架上沿水平方向移动；第二驱动组件，用于驱动针入度测试组件在支架上沿竖直方向移动；以及控制器，用于控制第一驱动组件和第二驱动组件的运行状态。
本实用新型设置有第一驱动组件和第二驱动组件，通过控制器来驱动第一驱动组件移动和第二驱动组件移动，从而带动用于检测沥青针入度的针入度测试组件进行移动，非常方便，而且调节精度高。
申请人：龙游县万基建设工程检测有限公司
地址：324400 浙江省衢州市龙游县龙洲街道龙翔路376号
国籍：CN
代理机构：衢州维创维邦专利代理事务所(普通合伙)
代理人：龚子雄
更多信息请下载全文后查看。
一种高等级公路检测用的沥青路面平整度测量装置[实用新型专利]
![一种高等级公路检测用的沥青路面平整度测量装置[实用新型专利]](https://img.taocdn.com/s3/m/d1dc34c7453610661fd9f4ed.png)
专利名称：一种高等级公路检测用的沥青路面平整度测量装置专利类型：实用新型专利
发明人：王元
申请号：CN201920636592.4
申请日：20190506
公开号：CN209836758U
公开日：
20191224
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高等级公路检测用的沥青路面平整度测量装置，包括主体，所述主体包括底座和梯形箱，所述梯形箱内部的中轴处固定安装有外管，所述外管的顶端贯穿梯形箱的内部并延伸至梯形箱的外侧，所述外管顶部的端口螺纹连接有调节阀，所述调节阀的内部设置有弹簧，所述弹簧的顶端设置有上基座，底部设置有下基座，所述上基座与调节阀凹槽内侧的顶部相连接，所述下基座的底部活动插接有检测杆。
在本实用中，在行进的时候，当检测轮遇到凸起和低洼处时，便带动检测杆安装的臂杆上的识别设备在铟钢尺上上下移动，实现对沥青路面平整度的检测，操作简单，检测数据的精确度反应真实，且相比高紧密的设备而言采购成本低。
申请人：王元
地址：525011 广东省茂名市茂南区南塘水库旁云湛高速公路管理中心
国籍：CN
代理机构：成都明涛智创专利代理有限公司
代理人：杜梦
更多信息请下载全文后查看。

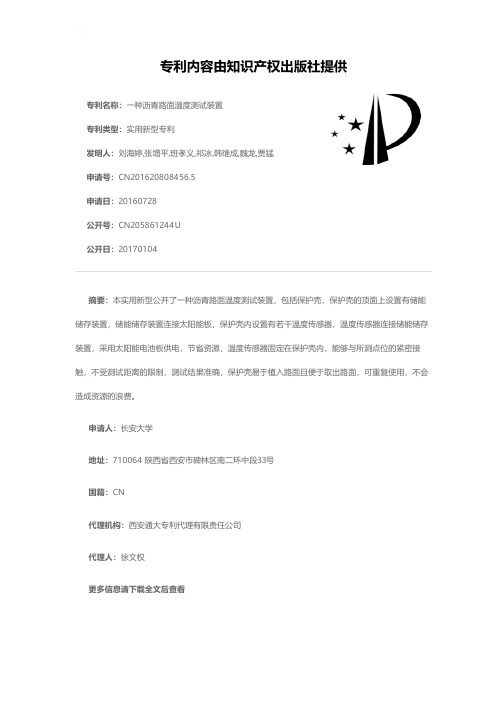

一种沥青路面温度测试装置[实用新型专利]
![一种沥青路面温度测试装置[实用新型专利]](https://img.taocdn.com/s3/m/14ed95da83c4bb4cf6ecd128.png)
专利名称：一种沥青路面温度测试装置
专利类型：实用新型专利
发明人：刘海婷,张增平,班孝义,祁冰,韩继成,魏龙,贾猛申请号：CN201620808456.5
申请日：20160728
公开号：CN205861244U
公开日：
20170104
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种沥青路面温度测试装置，包括保护壳，保护壳的顶面上设置有储能储存装置，储能储存装置连接太阳能板，保护壳内设置有若干温度传感器，温度传感器连接储能储存装置，采用太阳能电池板供电，节省资源，温度传感器固定在保护壳内，能够与所测点位的紧密接触，不受测试距离的限制，测试结果准确，保护壳易于植入路面且便于取出路面，可重复使用，不会造成资源的浪费。
申请人：长安大学
地址：710064 陕西省西安市碑林区南二环中段33号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：徐文权
更多信息请下载全文后查看。
一种沥青计量装置[实用新型专利]
![一种沥青计量装置[实用新型专利]](https://img.taocdn.com/s3/m/ebf9211af90f76c660371a10.png)
专利名称：一种沥青计量装置专利类型：实用新型专利
发明人：常辉
申请号：CN202020150277.3申请日：20200131
公开号：CN212056754U
公开日：
20201201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种沥青计量装置，其结构包括顶盖、输送管、计量机、支撑脚、底座、连接杆、存储罐、进流口,本实用新型一种沥青计量装置，通过将输送管道连接在计量机顶端上的输送管上，使沥青经由计量机输送来到存储罐中进行存储，在输送沥青的时候，进流口内管的内部设有缓冲曲块，其内壁为波纹状，能够对刚输送进来的沥青进行缓冲，同时缓冲曲块下设有缓冲扩板，在受到沥青冲击的时候，会自动打开向外扩张，而缓冲扩板的外圈部分设有弹簧对其进行支撑，从而使沥青在开启输送进入进流口的时候能够进行二次缓冲，通过改进设备的结构，使设备在进行开启输送沥青的时候，其进流口处流速较快沥青进行缓冲，减少其对进流口管道造成的冲击。
申请人：南安市硕丰机械科技有限公司
地址：362300 福建省泉州市南安市官桥镇西街442号金煌大厦2楼
国籍：CN
更多信息请下载全文后查看。
一种沥青路面现场空隙率测试装置及方法[发明专利]
![一种沥青路面现场空隙率测试装置及方法[发明专利]](https://img.taocdn.com/s3/m/3536b93d53ea551810a6f524ccbff121dd36c50d.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610379415.3(22)申请日 2016.05.31(71)申请人 三峡大学地址 443002 湖北省宜昌市大学路8号(72)发明人 陈达豪 周吴军 李昆 (74)专利代理机构 宜昌市三峡专利事务所42103代理人 成钢(51)Int.Cl.G01N 15/08(2006.01)(54)发明名称一种沥青路面现场空隙率测试装置及方法(57)摘要本发明涉及道路施工质量检测及评价领域。
具体地涉及一种沥青路面现场空隙率测试装置及方法。
包括筒，所述筒一侧设有刻度管，所述刻度管设有刻度线，所述筒内径为150mm，筒容积为8300ml，在6718ml为最高刻度，2085ml为最低刻度。
采用所述的装置进行沥青路面现场空隙率的测试方法：在路面碾压完成后，选择一处待测试的路面并清理干净；放在待测试的沥青路面上，用管道用腻子密封闭合筒底部与路表面的缝隙；测定渗水时间；代入渗水时间与现场空隙率相关性回归模型；得到对应的现场空隙率。
采用本发明在施工过程中能方便、快捷、准确地检测渗水时间。
权利要求书1页 说明书5页 附图2页CN 105866010 A 2016.08.17C N 105866010A1.一种沥青路面现场空隙率测试装置，包括筒（1），其特征在于：所述筒（1）一侧设有刻度管（2），所述刻度管（2）设有刻度线（3）。
2.根据权利要求1所述的装置，其特征在于：所述筒（1）内径为150mm，筒容积为8300ml，在6718ml为最高刻度，2085ml为最低刻度。
3.采用权利要求1或2所述的装置进行沥青路面现场空隙率的测试方法，其特征在于，所述方法包括以下步骤：步骤1：在路面碾压完成后，选择一处待测试的路面并清理干净；步骤2：将筒放在待测试的沥青路面上，筒底部与路表面的空隙用管道用腻子密封闭合，去除多余腻子；步骤3：在筒内注入高于最高刻度的水，当水位到达最高刻度处时开始计时，记录到达最低刻度水位所的需时间，得到渗水时间；步骤4：在选定路面的沥青路面材料结构下，根据渗水时间与现场空隙率相关性回归模型，测定的若干个组样品的渗水时间、对应现场空隙率的数据，得到该选定路面的沥青路面材料结构下渗水时间和现场空隙率公式中的常数，得到常数值确定的渗水时间与现场空隙率相关性回归模型；步骤5：将现场空隙率未知样品测得的渗水时间代入所述步骤4常数值确定的渗水时间与现场空隙率相关性回归模型，得到对应的现场空隙率。
一种沥青路面的结构质量检测装置
专利名称：一种沥青路面的结构质量检测装置专利类型：实用新型专利
发明人：金肃静,刘胜,顾海荣,郭敏,吕鹏,金宇騑申请号：CN202122202836.8
申请日：20210913
公开号：CN215629225U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种沥青路面的结构质量检测装置，包括车架平台，所述车架平台上设置有滑轨，所述滑轨上滑动连接有两个底座滑块，所述底座滑块通过三个螺栓固定连接有相机支架杆，所述相机支架杆的上端固定连接有挡块，所述相机支架杆上通过螺栓固定连接有相机夹紧移动块，所述相机夹紧移动块的相互远离的一端通过螺栓固定连接有相机托杆，所述相机托杆的前端可拆卸的固定连接有相机安装架，所述相机安装架上设置有CDD相机，能够通过相机来采集纤维封层表面的图像信息，并对采集的图像进行识别算法过滤处理，描绘纤维沥青网格缠绕结构的缠绕200交融性与均匀性，并制定评价指标，来评价封层表面的撒布质量。
申请人：浙江省交通运输科学研究院
地址：311305 浙江省杭州市临安市岗阳街188号
国籍：CN
代理机构：杭州敦和专利代理事务所(普通合伙)
代理人：姜术丹
更多信息请下载全文后查看。
一种公路沥青路面维护用平整度测量装置[实用新型专利]
专利名称：一种公路沥青路面维护用平整度测量装置
专利类型：实用新型专利
发明人：徐滨,林俊,丁杰栋,喻盛球,余春,黄卫国,胡勇,解红荣申请号：CN202020695802.X
申请日：20200429
公开号：CN212670219U
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种公路沥青路面维护用平整度测量装置，属于公路测量技术领域，公路沥青路面维护用平整度测量装置包括检测装置，所述检测装置由多个检测单元组成，所述检测单元包括接触块、固定连接于所述接触块顶部的运动杆以及连接于所述运动杆的弹簧，所述弹簧的末端连接有垫板，所述垫板与所述力度检测器接触，所述力度检测器四周固定设置有隔离板。
本实用新型公开的一种公路沥青路面维护用平整度测量装置，通过多个检测单元在行进过程中的移动状态，使路面平整度表现得更加直观，无需进行人工操作，方便检测器的使用。
申请人：江西省公路工程检测中心
地址：330000 江西省南昌市经开区省公路局物资储运总站
国籍：CN
代理机构：南昌金轩知识产权代理有限公司
代理人：夏军
更多信息请下载全文后查看。
一种沥青路面厚度检测装置[实用新型专利]
专利名称：一种沥青路面厚度检测装置
专利类型：实用新型专利
发明人：谭华楠,蔡洁,谭娇,段聂云,吴俊霖,卢静申请号：CN201921462632.4
申请日：20190904
公开号：CN211057566U
公开日：
20200721
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种沥青路面厚度检测装置，属于检测设备技术领域。
该装置包括固定撑架、检测组件、定位组件和下压部件，所述固定撑架上设有限位筒A，所述固定撑架上在与限位筒A 相对应的位置设有所述定位组件，所述检测组件与限位筒A和定位组件滑动连接，所述下压部件设在固定撑架上定位组件的对侧。
下压组件和支撑组件运用杠杆原理，可以省力地将钻头和插入杆插入沥青路面，或将它们从沥青路面内拔出，省时省力，检测效率高。
使用时，卡环和撑板均与沥青路面接触，将钻头和插入杆从沥青路面中拔出时，卡环对路面施加向下的反作用力，避免钻头和插入杆带出较多的沥青和砂石等，从而避免造成检测孔洞过大，给路面造成较大的损坏。
申请人：中铁五局集团贵州工程有限公司,中铁五局集团有限公司
地址：550000 贵州省贵阳市云岩区栆山路23号
国籍：CN
代理机构：贵州派腾知识产权代理有限公司
代理人：周黎亚
更多信息请下载全文后查看。
一种沥青计量装置[实用新型专利]
专利名称：一种沥青计量装置专利类型：实用新型专利
发明人：孙亚峰
申请号：CN201720955643.0申请日：20170802
公开号：CN207121786U
公开日：
20180320
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种沥青计量装置。
支架内固定沥青储存斗，沥青储存斗的顶壁上固定有与沥青储存斗内腔相通的沥青进料管和排气孔，沥青储存斗的顶壁中心通过气缸支架固定有气缸，气缸的活塞通过万向节与导向杆的上端固定，导向杆的下端与放料锥阀的阀芯固定，与阀芯配合的阀座密封固定在所述沥青储存斗的底壁孔上，阀座的出口上与排液管的上端密封固定，排液管的下端伸入沥青斜流管的入口内，沥青斜流管的出口与搅拌缸相通。
它结构简单，成本低，使用寿命长。
申请人：北京加隆工程机械有限公司
地址：101105 北京市通州区永乐经济开发区恒业二街
国籍：CN
代理机构：北京国帆知识产权代理事务所(普通合伙)
代理人：李增朝
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920189689.5
(22)申请日 2019.02.11
(73)专利权人 王涛
地址 450000 河南省郑州市金水区政七街
20号院1号楼7号
专利权人 匡远明 柴国珺
(72)发明人 匡远明 张永福 柴国珺 李永璞
郭舒
(74)专利代理机构 郑州心知专利代理有限公司
41148
代理人 龚春娟
(51)Int.Cl.
G01B 5/06(2006.01)
(54)实用新型名称
一种沥青路面测量装置
(57)摘要
本实用新型涉及一种沥青路面测量装置。
本
实用新型提出的沥青路面测量装置设置有两个
测量杆，这两个测量杆分别被独立驱动，在一次
测量中能够对两个测量点进行测量，并且当沥青
厚度存在差异时，可以直接由两个测量杆的测量
数据之差得出两个测量点的沥青厚度之差，为后
续修整施工提供精确可靠的测量数据，而且显著
提高了测量效率。
另外，本实用新型的测量装置
采用齿轮和齿条配合对测量杆进行驱动，驱动结
构简单且稳定可靠。
权利要求书1页 说明书3页 附图3页CN 209326529 U 2019.08.30
C N 209326529
U
权 利 要 求 书1/1页CN 209326529 U
1.一种沥青路面测量装置，包括壳体（1）和底座（4），其特征在于：壳体（1）包括左侧壁（5）和右侧壁（6），第一测量杆（2）靠近左侧壁（5）设置在壳体（1）内，第二测量杆（3）靠近右侧壁（6）设置在壳体（1）内，壳体（1）内还设置有第一齿轮（7）和第二齿轮（8），第一测量杆（2）的右侧设置有第一齿条（10），左侧壁（5）的内壁上设置有若干个第一滑轮（12），第一测量杆（2）的左侧与若干个第一滑轮（12）接触，第一齿条（10）与第一齿轮（7）啮合，第二测量杆（3）的左侧设置有第二齿条（11），右侧壁（6）的内壁上设置有若干个第二滑轮（13），第二测量杆（3）的右侧与若干个第二滑轮（13）接触，第二齿条（11）与第二齿轮（8）啮合，在第二测量杆（3）上设置有第一旋转轴（14），在第一测量杆（2）上设置有第二旋转轴（15），连杆（9）的右端与第一旋转轴（14）铰接，连杆（9）的左端套在第二旋转轴（15）上，第一测量杆（2）和第二测量杆（3）上均设置有刻度，第一齿条（10）与第二齿条（11）的齿数相同，第一齿轮（7）与第二齿轮（8）的大小相同。
2.根据权利要求1所述的沥青路面测量装置，其特征在于：第一滑轮（12）的数量为5个。
3.根据权利要求2所述的沥青路面测量装置，其特征在于：第二滑轮（13）的数量为5个。
4.根据权利要求3所述的沥青路面测量装置，其特征在于：第一测量杆（2）的长度与第二测量杆（3）的长度相同。
5.根据权利要求4所述的沥青路面测量装置，其特征在于：在第一齿轮（7）和第二齿轮（8）的自身转轴处安装能够转动第一齿轮（7）和第二齿轮（8）的手柄。
2。
