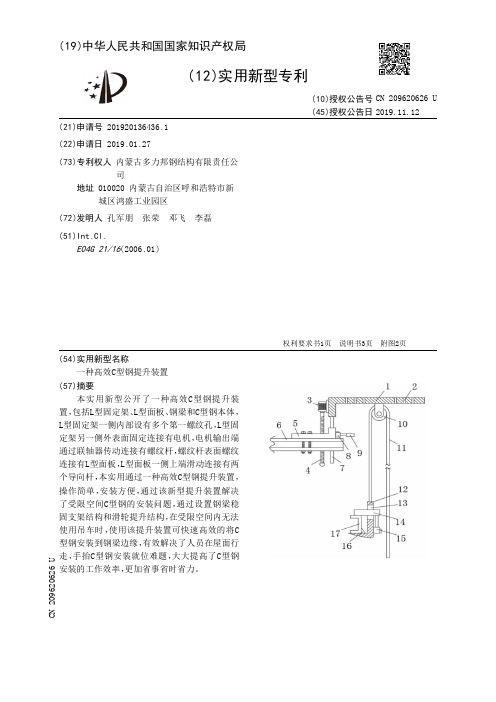

【CN209620626U】一种高效C型钢提升装置【专利】
3 .根据权利要求1所述的一种高效C型钢提升装置，其特征在于：所述L型拉板(12)的横 向板上表面固定连接有限位块(16) ，且所述限位块(16) 与C型钢本体(17) 相贴。
实用新型内容： [0003] 本实用新型的目的在于提供一种高效C型钢提升装置。 [0004] 本实用新型由如下技术方案实施： [0005] 一种高效C型钢提升装置，包括L型固定架、L型面板、钢梁和C型钢本体，所述L型固 定架一侧内部设有多个第一螺纹孔，所述L型固定架另一侧外表面固定连接有电机，所述电 机输出端通过联 轴器传动连接有螺纹杆 ，所述螺纹杆表面螺纹连接有L型面板 ，所述L型面 板一侧上端滑动连接有两个导向杆，两个所述导向杆顶端均固定连接在L型固定架底面，所 述L型面板下表面通过两个固定螺栓可拆卸连接有钢梁，所述L型固定架位于第一螺纹孔一 侧的 下表面正中间通过轮架活 动连接有定滑轮 ，所述定滑轮表面滚动连接有绳索 ，所述绳 索靠近钢梁一端固定连接有L型拉板 ，所述L型拉板的 纵向 板内部设有滑槽 ，所述滑槽内壁 上水平滑动连接有夹板 ，所述夹板远离钢梁一侧的下表面垂直固定连接有第二电 动推杆 ， 所述第二电 动推杆的 机身固定连接在L型拉板外侧面上 ，所述夹板靠近钢梁一侧的下表面 与L型拉板横向板上表面之间设有C型钢本体。 [0006] 优选的，所述L型面板靠近L型拉板的一侧水平固定连接有第一电动推杆，所述第 一电动推杆的伸缩杆端面水平固定连接有矩形支撑架。 [0007] 优选的，所述L型拉板的横向板上表面固定连接有限位块，且所述限位块与C型钢 本体相贴。 [0008] 优选的，所述夹板下表面且靠近C型钢本体一侧的内部设有矩形凹槽，且所述矩形 凹槽的长度与宽度均与矩形支撑架的长度与宽度相同。 [0009] 优选的，所述L型面板与螺纹杆螺纹连接处设有第二螺纹孔，所述L型面板与两个 导向杆滑动连接处设有两个导向 孔 ，所述L型面板与钢梁的 两个固定螺栓连接处设有两个 第三螺纹孔。 [0010] 本实用新型的优点：本实用通过一种高效C型钢提升装置，操作简单，安装方便，通 过该新型提升装置解决了受限空间C型钢的安装问题，通过设置钢梁稳固支架结构和滑轮 提升结构 ，在受限空间内无法使 用吊车时 ，使 用该提升装置可快速高效的 将C型钢安装到钢 梁边缘，有效解决了人员在屋面行走，手抬C型钢安装就位难题，大大提高了C型钢安装的工
液压提升机[实用新型专利]
![液压提升机[实用新型专利]](https://img.taocdn.com/s3/m/d81ba5b6ed3a87c24028915f804d2b160b4e861b.png)
(10)授权公告号 (45)授权公告日 2010.12.08*CN201666130U*(21)申请号 201020150301.X(22)申请日 2010.04.06E21B 19/14(2006.01)B66F 19/00(2006.01)(73)专利权人海城市石油机械制造有限公司地址114200 辽宁省鞍山市海城市西四镇(72)发明人王军 孙继锋 刘春友(74)专利代理机构鞍山嘉讯科技专利事务所21224代理人张群(54)实用新型名称液压提升机(57)摘要本实用新型涉及一种石油钻修机钻台配套设施液压提升机。
包括导轨支架、导轨、液压油缸、电机、液压油泵、提篮、钢丝绳、动滑轮组、定滑轮组，提篮设在钢丝绳一端，提篮一侧设在导轨上，钢丝绳绕过导轨上部的定滑轮组，另一端与液压油缸及动滑轮组相连接；导轨设置导轨支架上，电机与液压油泵相连接，液压油泵通过液压供油管路连接液压油缸。
所述的液压供油管路上设有平衡阀。
本实用新型的有益效果是：结构简单，运行可靠，操作方便。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 1 页 附图 1 页CN 201666130 UC N 201666130 U1.液压提升机，其特征在于，包括导轨支架、导轨、液压油缸、电机、液压油泵、提篮、钢丝绳、动滑轮组、定滑轮组，提篮设在钢丝绳一端，提篮一侧设在导轨上，钢丝绳绕过导轨上部的定滑轮组，另一端与液压油缸及动滑轮组相连接；导轨设置导轨支架上，电机与液压油泵相连接，液压油泵通过液压供油管路连接液压油缸。
2.根据权利要求1所述的液压提升机，其特征在于，所述的液压供油管路上设有平衡阀。
液压提升机技术领域[0001] 本实用新型涉及一种石油钻修机钻台配套设施液压提升机。
背景技术[0002] 石油钻修机作业时的钻台，是用来安装钻盘、摆放钻杆、钻铤、井口工具等，并提供井口装置的安装空间和钻井的操作平台。

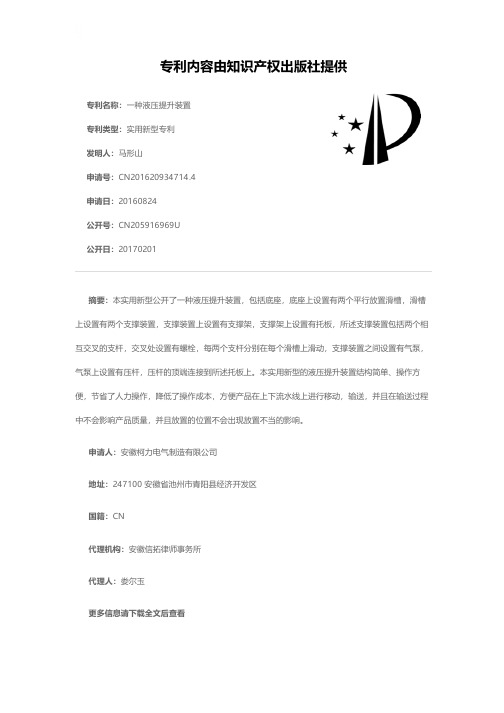

一种液压提升装置[实用新型专利]
![一种液压提升装置[实用新型专利]](https://img.taocdn.com/s3/m/e324f8d70912a2161579292c.png)
专利名称：一种液压提升装置专利类型：实用新型专利
发明人：马形山
申请号：CN201620934714.4申请日：20160824
公开号：CN205916969U
公开日：
20170201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种液压提升装置，包括底座，底座上设置有两个平行放置滑槽，滑槽上设置有两个支撑装置，支撑装置上设置有支撑架，支撑架上设置有托板，所述支撑装置包括两个相互交叉的支杆，交叉处设置有螺栓，每两个支杆分别在每个滑槽上滑动，支撑装置之间设置有气泵，气泵上设置有压杆，压杆的顶端连接到所述托板上。
本实用新型的液压提升装置结构简单、操作方便，节省了人力操作，降低了操作成本，方便产品在上下流水线上进行移动，输送，并且在输送过程中不会影响产品质量，并且放置的位置不会出现放置不当的影响。
申请人：安徽柯力电气制造有限公司
地址：247100 安徽省池州市青阳县经济开发区
国籍：CN
代理机构：安徽信拓律师事务所
代理人：娄尔玉
更多信息请下载全文后查看。
一种液压提升机[实用新型专利]
![一种液压提升机[实用新型专利]](https://img.taocdn.com/s3/m/0ac82b80a45177232e60a2c9.png)
专利名称：一种液压提升机专利类型：实用新型专利
发明人：张新国
申请号：CN201020133187.X 申请日：20100317
公开号：CN201761996U
公开日：
20110316
专利内容由知识产权出版社提供
摘要：一种液压提升机属于起重设备领域；采用钢丝绳传动式动力牵引机构，液压缸(1)的柱塞(3)的顶端装有横轴(4)，其两端对称式分别装有一个滑轮(6)，另有一个与滑轮(6)配套的平衡轮(7)通过附架(9)装在座板(2)上，钢丝绳(10)经过平衡轮(7)后，其两头再各经过一个滑轮(6)，其两个活动端上各装有一套提升组件(5)，还有用于稳定提升的导向定位装置，以及提升高度测量器；有益之处，单台机中有双吊点，并且双吊点能自动平衡，因此，在相同台数提升机下能增加一倍吊点，被提升物体提升中很容易自动找正，提升稳妥可靠，多机组合应用中，单台机受力状况好，尤其适合于大型钢制贮罐倒装焊接施工中应用。
申请人：张新国
地址：100076 北京市大兴区旧宫镇芳源里甲1幢2单元302
国籍：CN
代理机构：北京同汇友专利事务所
更多信息请下载全文后查看。

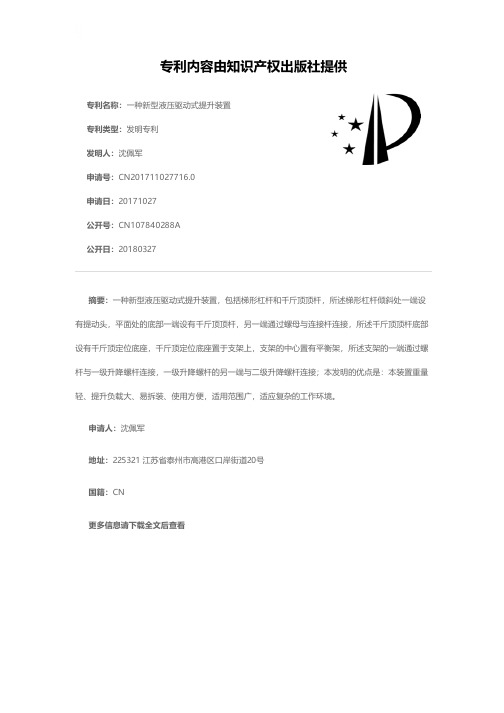

一种新型液压驱动式提升装置[发明专利]
![一种新型液压驱动式提升装置[发明专利]](https://img.taocdn.com/s3/m/82573d726bec0975f465e2f8.png)
专利名称：一种新型液压驱动式提升装置专利类型：发明专利
发明人：沈佩军
申请号：CN201711027716.0
申请日：20171027
公开号：CN107840288A
公开日：
20180327
专利内容由知识产权出版社提供
摘要：一种新型液压驱动式提升装置，包括梯形杠杆和千斤顶顶杆，所述梯形杠杆倾斜处一端设有提动头，平面处的底部一端设有千斤顶顶杆，另一端通过螺母与连接杆连接，所述千斤顶顶杆底部设有千斤顶定位底座，千斤顶定位底座置于支架上，支架的中心置有平衡架，所述支架的一端通过螺杆与一级升降螺杆连接，一级升降螺杆的另一端与二级升降螺杆连接；本发明的优点是：本装置重量轻、提升负载大、易拆装、使用方便，适用范围广，适应复杂的工作环境。
申请人：沈佩军
地址：225321 江苏省泰州市高港区口岸街道20号
国籍：CN
更多信息请下载全文后查看。

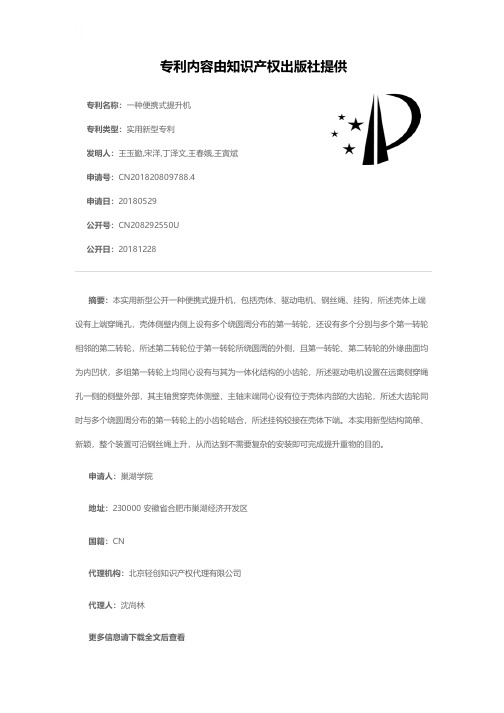

一种便携式提升机[实用新型专利]
