2024-2025学年高中数学第1章立体几何初步1简单几何体(教师用书)教案北师大版必修2
布置作业：
根据本节课学习的简单几何体的内容，布置适量的课后作业，巩固学习效果。
提醒学生注意作业要求和时间安排，确保作业质量。
拓展与延伸
1. 提供与本节课内容相关的拓展阅读材料：
- 《几何原本》是古希腊数学家欧几里得的代表作，其中包含了关于立体几何的详细论述，对于理解立体几何的概念和定理非常有帮助。
举例：可以用坐标系表示几何体的顶点或中心点的位置，用向量表示几何体的尺寸和方向。
（3）几何体的表面积和体积计算：如何计算简单几何体的表面积和体积。
举例：正方体的表面积公式为6a²，其中a为边长；正方体的体积公式为a³。
2.教学难点
（1）理解并应用几何体的特征：学生可能对几何体的特征和性质理解不深，难以运用到实际问题中。
互动探究：
设计小组讨论环节，让学生围绕简单几何体的问题展开讨论，培养学生的合作精神和沟通能力。
鼓励学生提出自己的观点和疑问，引导学生深入思考，拓展思维。
技能训练：
设计实践活动或实验，让学生在实践中体验几何体的应用，提高实践能力。
在新课呈现结束后，对简单几何体的知识点进行梳理和总结。
强调重点和难点，帮助学生形成完整的知识体系。
- 学习如何表示和描述简单几何体的尺寸和位置；
- 掌握如何计算简单几何体的表面积和体积。
2.教学目标：
- 学生能准确识别和描述常见简单几何体的特征；
- 学生能运用数学语言和符号表示简单几何体的尺寸和位置；
- 学生能计算简单几何体的表面积和体积，并能解决相关实际问题。
三、教学步骤
1.导入（5分钟）：通过展示一些实际生活中的几何体模型，引导学生思考和讨论这些模型的特征和数学关系。

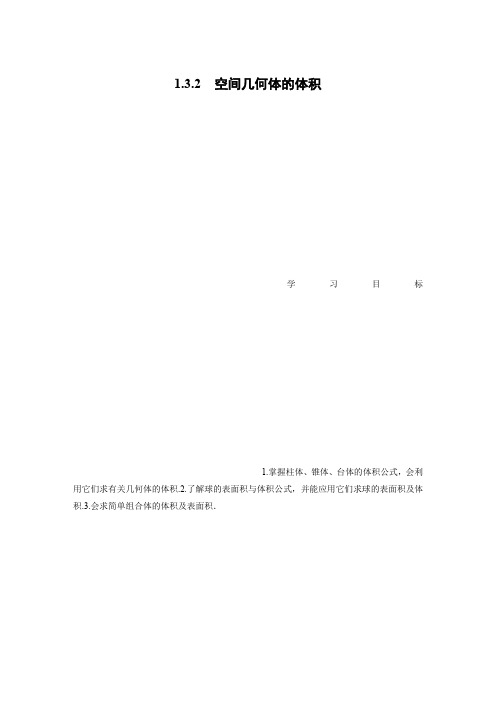

数学新学案同步苏教版必修二讲义：第一章 立体几何初步1.3.2
1.3.2空间几何体的体积学习目标1.掌握柱体、锥体、台体的体积公式，会利用它们求有关几何体的体积.2.了解球的表面积与体积公式，并能应用它们求球的表面积及体积.3.会求简单组合体的体积及表面积．知识点一 柱体、锥体、台体的体积公式1．柱体的体积公式V ＝Sh (S 为底面面积，h 为高)． 2．锥体的体积公式V ＝13Sh (S 为底面面积，h 为高)．3．台体的体积公式V ＝13(S ′＋S ′S ＋S )h (S ′，S 为上、下底面面积，h 为高)．4．柱体、锥体、台体的体积公式之间的关系V ＝Sh V ＝13(S ′＋S ′S ＋S )hV ＝13Sh .知识点二 球的表面积和体积公式1．球的表面积公式S ＝4πR 2(R 为球的半径)． 2．球的体积公式V ＝43πR 3.知识点三 球体的截面的特点1．球既是中心对称的几何体，又是轴对称的几何体，它的任何截面均为圆．2．利用球半径、截面圆半径、球心到截面的距离构建直角三角形是把空间问题转化为平面问题的主要途径．1．锥体的体积等于底面面积与高之积．(×)2．台体的体积可转化为两个锥体的体积之差．(√)类型一柱体、锥体、台体的体积例1(1)如图所示，已知三棱柱ABC－A1B1C1的所有棱长均为1，且AA1⊥底面ABC，则三棱锥B1－ABC1的体积为____________．★★答案★★312解析 三棱锥B 1－ABC 1的体积等于三棱锥A －B 1BC 1的体积，三棱锥A －B 1BC 1的高为32，底面积为12，故其体积为13×12×32＝312.(2)现有一个底面直径为20 cm 的装有一部分水的圆柱形玻璃杯，水中放着一个底面直径为6 cm ，高为20 cm 的圆锥形铅锤，铅锤完全浸没在水中．当铅锤从水中取出后，杯里的水将下降________ cm. ★★答案★★ 0.6解析 设杯里的水下降h cm ，由题意知π⎝⎛⎭⎫2022h ＝13×20×π×32，解得h ＝0.6 cm. 反思与感悟 (1)常见的求几何体体积的方法 ①公式法：直接代入公式求解．②等积法：如四面体的任何一个面都可以作为底面，只需选用底面积和高都易求的形式即可． ③分割法：将几何体分割成易求解的几部分，分别求体积． (2)求几何体体积时需注意的问题柱、锥、台体的体积的计算，一般要找出相应的底面和高，要充分利用截面、轴截面，求出所需要的量，最后代入公式计算．跟踪训练1 (1)如图所示，在长方体ABCD －A ′B ′C ′D ′中，用截面截下一个棱锥C －A ′DD ′，求棱锥C －A ′DD ′的体积与剩余部分的体积之比．解 设AB ＝a ，AD ＝b ，AA ′＝c ， ∴V C －A ′D ′D ＝13CD ·S △A ′D ′D ＝13a ·12bc ＝16abc ，∴剩余部分的体积为V ABCD －A ′B ′C ′D ′－V C －A ′D ′D ＝abc －16abc ＝56abc ，∴棱锥C －A ′DD ′的体积与剩余部分的体积之比为1∶5.(2)已知一个三棱台上、下底面分别是边长为20 cm 和30 cm 的正三角形，侧面是全等的等腰梯形，且侧面面积等于上、下底面面积之和，求棱台的高和体积．解 如图，在三棱台ABC －A ′B ′C ′中，取上、下底面的中心分别为O ′，O ，BC ，B ′C ′的中点分别为D ，D ′，则DD ′是梯形BCC ′B ′的高．所以S 侧＝3×12×(20＋30)×DD ′＝75DD ′.又因为A ′B ′＝20 cm ，AB ＝30 cm ，则上、下底面面积之和为S 上＋S 下＝34×(202＋302)＝3253(cm 2)．由S 侧＝S 上＋S 下，得75DD ′＝3253， 所以DD ′＝1333(cm)，O ′D ′＝36×20＝1033(cm)， OD ＝36×30＝53(cm)， 所以棱台的高h ＝O ′O ＝D ′D 2－(OD －O ′D ′)2 ＝⎝⎛⎭⎫13332－⎝⎛⎭⎫53－10332＝43(cm)．由棱台的体积公式，可得棱台的体积为 V ＝h3(S 上＋S 下＋S 上×S 下)＝433×⎝⎛⎭⎫34×202＋34×302＋34×20×30＝1 900(cm 3)． 类型二 球的表面积与体积命题角度1 与球有关的切、接问题例2 (1)求球与它的外切等边圆锥(轴截面是正三角形的圆锥叫等边圆锥)的体积之比． 解 如图，等边△ABC 为圆锥的轴截面，截球面得圆O .设球的半径OE ＝R ，OA ＝OEsin 30°＝2OE ＝2R .∴AD ＝OA ＋OD ＝2R ＋R ＝3R ， BD ＝AD ·tan 30°＝3R ， ∴V 球＝43πR 3，V 圆锥＝13π·BD 2×AD ＝13π(3R )2×3R ＝3πR 3，∴V 球∶V 圆锥＝4∶9.(2)设长方体的长，宽，高分别为2a ，a ，a ，其顶点都在一个球面上，则该球的表面积为________． ★★答案★★ 6πa 2解析 长方体的体对角线是其外接球的直径，由长方体的体对角线为(2a )2＋a 2＋a 2＝6a ， 得球的半径为62a ，则球的表面积为4π⎝⎛⎭⎫62a 2＝6πa 2. 反思与感悟 (1)正方体的内切球球与正方体的六个面都相切，称球为正方体的内切球，此时球的半径为r 1＝a2，过在一个平面上的四个切点作截面如图①. (2)球与正方体的各条棱相切球与正方体的各条棱相切于各棱的中点，过球心作正方体的对角面有r 2＝22a ，如图②. (3)长方体的外接球长方体的八个顶点都在球面上，称球为长方体的外接球，根据球的定义可知，长方体的体对角线是球的直径，若长方体过同一顶点的三条棱长为a ，b ，c ，则过球心作长方体的对角面有球的半径为r 3＝12a 2＋b 2＋c 2，如图③.(4)正方体的外接球正方体棱长a 与外接球半径R 的关系为2R ＝3a . (5)正四面体的外接球正四面体的棱长a 与外接球半径R 的关系为2R ＝62a . 跟踪训练2 (1)将棱长为2的正方体木块削成一个体积最大的球，则该球的体积为________． ★★答案★★4π3解析 由题意知，此球是正方体的内切球．根据其几何特征知，此球的直径与正方体的棱长是相等的，故可得球的直径为2，故半径为1，所以体积是43×π×13＝4π3.(2)设三棱柱的侧棱垂直于底面，所有棱的长都为a ，顶点都在一个球面上，则该球的表面积为________． ★★答案★★ 73πa 2解析 由题意知，该三棱柱为正三棱柱，且侧棱与底面边长相等，均为a .如图，P 为三棱柱上底面的中心，O 为球心，易知AP ＝23×32a ＝33a ，OP ＝12a ，所以球的半径R ＝OA 满足R 2＝⎝⎛⎭⎫33a 2＋⎝⎛⎭⎫12a 2＝712a 2，故S 球＝4πR 2＝73πa 2. 命题角度2 球的截面例3 已知过球面上三点A ，B ，C 的截面到球心的距离等于球半径的一半，且AC ＝BC ＝6，AB ＝4，求球的表面积与球的体积．解 如图所示，设球心为O ，球半径为R ，作OO 1⊥平面ABC 于点O 1，由于OA ＝OB ＝OC ＝R ，则O 1是△ABC 的外心，设M 是AB 的中点，由于AC ＝BC ，则O 1∈CM .设O 1M ＝x ，易知O 1M ⊥AB ，则O 1A ＝22＋x 2，O 1C ＝CM －O 1M ＝62－22－x . 又O 1A ＝O 1C ，∴22＋x 2＝62－22－x ， 解得x ＝724.∴O 1A ＝O 1B ＝O 1C ＝924.在Rt △OO 1A 中，O 1O ＝R2，∠OO 1A ＝90°，OA ＝R ， 由勾股定理得⎝⎛⎭⎫R 22＋⎝⎛⎭⎫9242＝R 2， 解得R ＝362，则S 球＝4πR 2＝54π，V 球＝43πR 3＝276π.反思与感悟 设球的截面圆上一点A ，球心为O ，截面圆心为O 1，则△AO 1O 是以O 1为直角顶点的直角三角形，在解答球心的截面问题时，常用该直角三角形求解，并常用过球心和截面圆心的轴截面．跟踪训练3 用过球心的平面将一个球分成两个半球，则两个半球的表面积之和是原来整球表面积的______倍． ★★答案★★ 32解析 设球的半径为R ，则S 球表＝4πR 2.分成两个半球后，表面积为原来球的表面积再加上两个圆面面积，S 圆＝πR 2，∴两个半球的表面积之和S ＝S 球表＋2S 圆＝6πR 2.∴S ∶S 球表＝3∶2.类型三 组合体的体积例4 如图，一个圆锥形的空杯子上面放着一个半球形的冰淇淋，如果冰淇淋融化了，会溢出杯子吗？请用你的计算数据说明理由．解 不会溢出杯子．理由如下： 因为V 半球＝12×43πR 3＝12×43π×43＝1283π(cm 3)， V 圆锥＝13πr 2h ＝13π×42×12＝64π(cm 3)，所以V 半球＜V 圆锥，所以冰淇淋融化了不会溢出杯子．反思与感悟 代公式计算几何体的体积时，注意柱体与锥体的体积公式的区别．跟踪训练4 如图，在四边形ABCD 中，∠DAB ＝90°，∠ADC ＝135°，AB ＝5，CD ＝22，AD ＝2，求四边形ABCD 绕AD 所在直线旋转一周所得的几何体的体积．解如图，过点C作CE垂直于AD，交AD延长线于点E，则所求几何体的体积可看成是由梯形ABCE绕AE所在直线旋转一周所得的圆台的体积，减去△EDC绕DE所在直线旋转一周所得的圆锥的体积．所以所求几何体的体积V＝V圆台－V圆锥＝13π(52＋5×2＋22)×4－13π×22×2＝1483π.1．已知一个铜质的五棱柱的底面积为16 cm 2，高为4 cm ，现将它熔化后铸成一个正方体的铜块(不计损耗)，那么铸成的铜块的棱长是________ cm. ★★答案★★ 4解析 ∵铜质的五棱柱的底面积为16 cm 2，高为4 cm ， ∴铜质的五棱柱的体积V ＝16×4＝64(cm 3)． 设熔化后铸成一个正方体的铜块的棱长为a cm ， 则a 3＝64，解得a ＝4(cm)．2．如果轴截面为正方形的圆柱的侧面积是4π，那么圆柱的体积等于________． ★★答案★★ 2π解析 设圆柱的底面半径为r ，则S 侧＝2πr ×2r ＝4πr 2＝4π，得r ＝1，则圆柱的体积为πr 2×2r ＝2π.3．正方体的外接球的体积是其内切球的体积的______倍． ★★答案★★ 33解析 设正方体的棱长为1，则正方体内切球的半径为棱长的一半即为12，外接球的直径为正方体的体对角线， ∴外接球的半径为32.∴外接球的体积为43π×⎝⎛⎭⎫323，内切球的体积为43π×⎝⎛⎭⎫123，∴外接球的体积是内切球的体积的33倍．4．设正六棱锥的底面边长为1，侧棱长为5，那么它的体积为________． ★★答案★★3解析 依题意得正六棱锥的高为5－12＝2，所以V ＝13Sh ＝13×6×34×2＝ 3.5．如图(1)所示，一只装了水的密封瓶子可以看成是由底面半径为1 cm 和底面半径为3 cm 的两个圆柱组成的简单几何体．当这个几何体如图(2)水平放置时，液面高度为20 cm ，当这个几何体如图(3)水平放置时，液面高度为28 cm ，则这个简单几何体的总高度为________ cm.★★答案★★ 29解析 在图(2)和图(3)中，瓶子上部没有液体的部分容积相等，设这个简单几何体的总高度为h cm ，则有π×12×(h －20)＝π×32×(h －28)，解得h ＝29(cm)．1．柱体、锥体、台体的体积之间的内在关系V 柱体＝Sh ←――S ′＝S V 台体＝13h (S ＋SS ′＋S ′)――→S ′＝0V 锥体＝13Sh .2．在三棱锥A －BCD 中，若求点A 到平面BCD 的距离h ，可以先求V A －BCD ，h ＝3V S △BCD.这种方法就是用等体积法求点到平面的距离，其中V一般用换顶点法求解，即V A－BCD＝V B－ACD＝V C－ABD＝V D－ABC，求解的原则是V易求，且△BCD的面积易求．3．求几何体的体积，要注意分割与补形．将不规则的几何体通过分割或补形将其转化为规则的几何体求解．4．利用球的半径、球心到截面圆的距离、截面圆的半径可构成直角三角形，进行相关计算．5．解决球与其他几何体的切接问题时，通常先作截面，将球与几何体的各量体现在平面图形中，再进行相关计算．一、填空题1．已知正三棱锥S—ABC，D，E分别为底面边AB，AC的中点，则四棱锥S—BCED与三棱锥S—ABC的体积之比为________．★★答案★★3∶4解析两锥体高相等，因此V S -BCED ∶V S -ABC ＝S BCED ∶S ABC ＝3∶4.2．一个正方体和一个圆柱等高并且侧面积相等，则正方体与圆柱的体积之比为________． ★★答案★★ π∶4解析 设正方体棱长为1，则S 正方体侧＝S 圆柱侧＝4. 设圆柱的底面半径为r ，则2πr ×1＝4，r ＝2π，则V 正方体＝1，V 圆柱＝π⎝⎛⎭⎫2π2·1＝4π. ∴V 正方体∶V 圆柱＝π∶4.3．已知一个母线长为1的圆锥的侧面展开图的圆心角等于240°，则该圆锥的体积为________． ★★答案★★4581π 解析 由题意得圆锥的底面圆的周长为240°360°×2π×1＝43π，设底面圆的半径为r ，则有2πr ＝43π，所以r ＝23，所以圆锥的高h ＝12－⎝⎛⎭⎫232＝53，故圆锥的体积V ＝13×π×⎝⎛⎭⎫232×53＝4581π.4．长方体共顶点的三个侧面面积分别为3，5，15，则它的外接球表面积为________． ★★答案★★ 9π解析 设长方体共顶点的三条棱长分别为a ，b ，c ，则⎩⎨⎧ab ＝3，bc ＝5，ac ＝15，解得⎩⎨⎧a ＝3，b ＝1，c ＝5，∴外接球半径为a 2＋b 2＋c 22＝32，∴外接球表面积为4π×(32)2＝9π.5.如图是一个下半部分为正方体、上半部分为正棱柱的盒子(中间连通)．若其表面积为(448＋323)cm 2，则其体积为______ cm 3.★★答案★★ 512＋1283解析 设正方体的棱长为a cm ，则5a 2＋2a 2＋34a 2×2＝448＋323，解得a ＝8(cm)． ∴该几何体的体积为a 3＋34a 2·a ＝512＋1283(cm 3)． 6．如图，在正直三棱柱ABC —A 1B 1C 1中，D 为棱AA 1的中点，若截面△BC 1D 是面积为6的直角三角形，则此三棱柱的体积为________．★★答案★★ 83解析 由题意，设AB ＝a ，AA 1＝b ，由题意可知BD ＝DC 1，故△BDC 1为以点D 为直角顶点的等腰直角三角形．又12BD 2＝6，所以BD ＝23，BC 1＝26，由AB 2＋AD 2＝BD 2，得a 2＋b 24＝12.① 又由BC 2＋CC 21＝BC 21，得a 2＋b 2＝24，②由①②可得a ＝22，b ＝4，∴V ＝34×(22)2×4＝8 3. 7.如图所示，在三棱柱ABC —A 1B 1C 1中，若E ，F 分别为AB ，AC 的中点，平面EB 1C 1F 将三棱柱分成体积为V 1，V 2的两部分，那么V 1∶V 2＝________.★★答案★★ 7∶5解析 如图，延长A 1A 到A 2，B 1B 到B 2，C 1C 到C 2，且A 1A ＝AA 2，B 1B ＝BB 2，C 1C ＝CC 2，连结A 2C 2，A 2B 2，B 2C 2，则得到三棱柱ABC —A 2B 2C 2，且111222——ABC A B C ABC A B C V V ＝.延长B 1E ，C 1F ，则B 1E 与C 1F 相交于点A 2.因为A 2A ∶A 2A 1＝1∶2， 所以2—A AEF V ＝182111A A B C V －.又2A AEF V －＝142A ABC V －＝14×13222—ABC A B C V ＝112111ABC A B C V －， 所以V 1＝27A AEF V －＝712111—ABC A B C V ， 故V 1∶V 2＝7∶(12－7)＝7∶5.8.圆柱形容器内盛有高度为6 cm 的水，若放入三个相同的球(球的半径与圆柱的底面半径相同)后，水恰好淹没最上面的球，如图所示．则球的半径是________ cm.★★答案★★ 3解析 设球半径为r ，则由3V 球＋V 水＝V 柱，可得3×43πr 3＋πr 2×6＝πr 2×6r ，解得r ＝3.9．如图，有一个水平放置的透明无盖的正方体容器，容器高8 cm ，将一个球放在容器口，再向容器内注水，当球面恰好接触水面时测得水深为6 cm ，如果不计容器的厚度，则球的体积为____ cm 3. ★★答案★★500π3解析 设球半径为R cm ，根据已知条件知正方体的上底面与球相交所得截面圆的半径为4 cm ，球心到截面的距离为(R －2)cm ，所以由42＋(R －2)2＝R 2，得R ＝5(cm)，所以球的体积V ＝43πR 3＝43π×53＝500π3(cm 3)． 10．设棱长为a 的正方体的体积和表面积分别为V 1，S 1，底面半径和高均为r 的圆锥的体积和侧面积分别为V 2，S 2，若V 1V 2＝3π，则S 1S 2＝________.★★答案★★32π解析 棱长为a 的正方体的体积V 1＝a 3， 表面积S 1＝6a 2.底面半径和高均为r 的圆锥的体积V 2＝13πr 3，侧面积S 2＝2πr 2. 由V 1V 2＝a 313πr 3＝3π，得a ＝r ， 所以S 1S 2＝6a 22πr 2＝32π.二、解答题11．一倒置圆锥体的母线长为10 cm ，底面半径为6 cm. (1)求圆锥体的高；(2)一球刚好放进该圆锥体中，求这个球的半径以及此时圆锥体剩余的空间． 解 (1)设圆锥的高为h ，底面半径为R ，母线长为l ， 则h ＝l 2－R 2＝102－62＝8(cm)．(2)球放入圆锥体后的轴截面如图所示，设球的半径为r ，由△OCD ∽△ACO 1，得OD AO 1＝OC AC， 所以r 6＝8－r 10， 解得r ＝3.因为圆锥体剩余的空间为圆锥的体积减去球的体积，所以V 锥－V 球＝13×π×62×8－43π×33 ＝96π－36π＝60π(cm 3)．12．如图，三棱柱A 1B 1C 1－ABC 中，已知D ，E ，F 分别为AB ，AC ，AA 1的中点，设三棱锥A －FED 的体积为V 1，三棱柱A 1B 1C 1－ABC 的体积为V 2，求V 1∶V 2的值．解 设三棱柱的高为h ，∵F 是AA 1的中点，则三棱锥F －ADE 的高为h 2， ∵D ，E 分别是AB ，AC 的中点，∴S △ADE ＝14S △ABC ， ∵V 1＝13S △ADE ·h 2，V 2＝S △ABC ·h ， ∴V 1V 2＝16S △ADE ·h S △ABC ·h ＝124. 13．如图所示，半径为R 的半圆内的阴影部分是以直径AB 所在直线为轴，旋转一周得到的一几何体，求该几何体的表面积和体积．(其中∠BAC ＝30°)解 过C 作CO 1⊥AB 于点O 1，由已知得∠BCA ＝90°，∵∠BAC ＝30°，AB ＝2R ，∴AC ＝3R ，BC ＝R ，CO 1＝32R . ∴S 球＝4πR 2，S 圆锥AO 1侧＝π×32R ×3R ＝32πR 2， S 圆锥BO 1侧＝π×32R ×R ＝32πR 2， ∴S 几何体表＝S 球＋S 圆锥AO 1侧＋S 圆锥BO 1侧＝4πR 2＋32πR 2＋32πR 2＝11＋32πR 2. 又∵V 球＝43πR 3， 1AO V 圆锥＝13·AO 1·π·CO 21＝14πR 2·AO 1， 1BO V 圆锥＝13·BO 1·π·CO 21＝14πR 2·BO 1， ∴V 几何体＝V 球－(1AO V 圆锥＋1BO V 圆锥)＝56πR 3. 三、探究与拓展14．如图，ABC －A ′B ′C ′是体积为1的棱柱，则四棱锥C －AA ′B ′B 的体积是________．★★答案★★ 23解析 ∵V C －A ′B ′C ′＝13V ABC －A ′B ′C ′＝13， ∴V C －AA ′B ′B ＝1－13＝23. 15．有一个倒圆锥形容器，它的轴截面是一个正三角形，在容器内放一个半径为r 的铁球，并注入水，使水面与球正好相切，然后将球取出，求这时容器中水的深度．解 由题意知，圆锥的轴截面为正三角形，如图所示为圆锥的轴截面．根据切线性质知，当球在容器内时，水深为3r ，水面的半径为3r ，则容器内水的体积为V＝V 圆锥－V 球＝13π·(3r )2·3r －43πr 3＝53πr 3. 而将球取出后，设容器内水的深度为h ，则水面圆的半径为33h ， 从而容器内水的体积为V ′＝13π·⎝⎛⎭⎫33h 2·h ＝19πh 3， 由V ＝V ′，得h ＝315r .即容器中水的深度为315r .。
高一数学第15课时《立体几何初步》教案(苏教版)必修2
第15课时 平面与平面的位置关系习题课听课随笔学习要求1. 掌握面面平行与垂直的判定与性质定理及其应用；2.掌握求二面角的方法；3.能够进行线线、线面、面面之间的平行（或垂直）的相互转化。
【课堂互动】【精典范例】例1：如果三个平面两两垂直, 求证：它们的交线也两两垂直。
已知：求证：证明：略例２．如图，在正方体ABCD-A1B1C1D1中, E,F分别是BB1,CD的中点求证: 平面A1C1CA⊥面B1D1DB .(1).求证：AD ⊥D 1F(2).求AE 与D 1F 所成的角(3).求证：面AED ⊥面A 1F D 1证明：（１）略（２）９０°（３）略．思维点拨解立体几何综合题，要灵活掌握线线，线面，面面平行与垂直关系的证明方法,以及它们之间的相互转化;求线面角,面面角关键是利用线面垂直、面面垂直的性质作出所求角。
【选修延伸】1.如果直角三角形的斜边与平面α平行, 两条直角边所在直线与平面α所成的角分别为θ1和θ2 , 则 （ Ｄ ）A. sin 2θ1 +sin 2θ2 ≥1B. sin 2θ1 +sin 2θ2 ≤1C. sin 2θ1 +sin 2θ2 >1D. sin 2θ1 +sin 2θ2 <1２. 如图, 在四棱锥P-ABCD 中, 底面ABCD 是正方形, 侧棱PD ⊥底面ABCD, PD=DC, E 是PC 中点.(1)证明: PA//平面EDB ;A 1C 1(2)求EB 与底面ABCD 所成的角的正切值；(3).求二面角E-BD-C 的正切值。
(1)略证:连ＡＣ交ＢＤ于Ｏ，证OE//PAAD C BEP听课随笔追踪训练1.给出四个命题:①AB为平面α外线段, 若A、B到平面α的距离相等, 则AB//α;②若一个角的的两边分别平行于另一个角的两边, 则这两个角相等;③若直线a //直线b , 则a平行于过b的所有平面;④若直线a //平面α, 直线b //平面α, 则a // b ,其中正确的个数是（A）A. 0B. 1C. 2D. 32. a , b是异面直线, P为空间一点, 下列命题:①过P总可以作一条直线与a、b都垂直;②过P总可以作一条直线与a、b都垂直相交;③过P总可以作一条直线与a、b之一垂直与另一条平行;④过P总可以作一平面与a、b同时垂直;. 其中正确的个数是( A ）A. 0B. 1C. 2D. 33.如图，PA⊥平面ABCD,AB//CD,BC⊥AB,(1)求PB与CD所成的角;(2)求E在PB上，当Ｅ在什么位置时，PD//平面ACE；(3).求二面角E- AC- B的正切值。
数学高中立体几何初步教案
数学高中立体几何初步教案
教学目标：
1.了解立体几何的基本概念和性质
2.掌握立体几何的基本公式和计算方法
3.培养学生分析和解决问题的能力
教学内容：
1. 立体几何的基本概念
2. 空间的点、直线、面
3. 空间几何体的投影
4. 空间几何体的旋转体
教学过程：
1.导入：通过展示几何体模型或图片引发学生对立体几何的兴趣
2.讲解立体几何的基本概念和性质，如点、直线、面等的定义和特点
3.讲解空间几何体的投影和旋转体的概念，引导学生理解其形成及应用
4.指导学生完成相关练习和作业，巩固所学知识
5.进行课堂讨论和展示，总结重点知识和难点
教学方法：
1.讲授法：通过教师讲解和示范引导学生理解概念和性质
2.讨论法：通过小组讨论和互动，促进学生思考和交流
3.实践法：通过实际练习和应用, 提高学生解决问题的能力
评价与反思：
1.对学生掌握情况进行诊断性评价，及时调整教学步骤和方法
2.反思教学过程中的不足和改进方案，提高教学效果和学生学习质量拓展与应用：
1.鼓励学生积极参与校内外竞赛或活动，提高立体几何能力
2.激发学生对数学的兴趣, 培养其数学建模和解决实际问题的能力教学反馈：
1.及时对学生的学习情况进行反馈，并提供个性化指导和帮助
2.鼓励学生在学习立体几何中发现问题，并主动探索解决方案
教师签名：_________ 日期：_________。

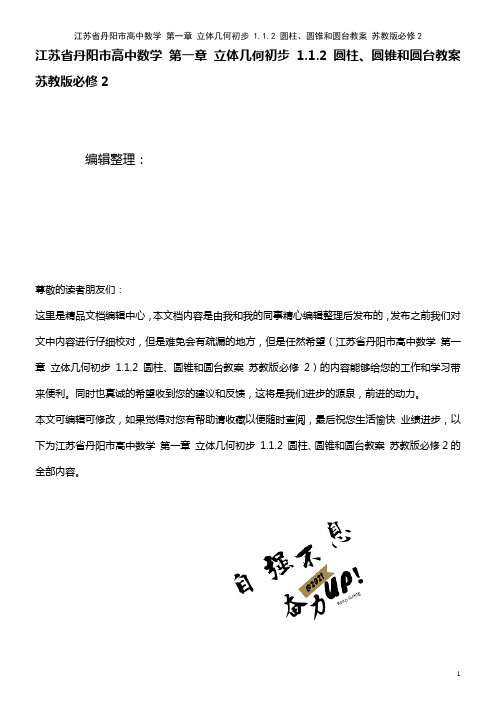

高中数学 第一章 立体几何初步 1.1.2 圆柱、圆锥和圆台教案 苏教版必修2(2021年整理)
江苏省丹阳市高中数学第一章立体几何初步1.1.2 圆柱、圆锥和圆台教案苏教版必修2编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（江苏省丹阳市高中数学第一章立体几何初步1.1.2 圆柱、圆锥和圆台教案苏教版必修2）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为江苏省丹阳市高中数学第一章立体几何初步1.1.2 圆柱、圆锥和圆台教案苏教版必修2的全部内容。
1。
1。
2 圆柱、圆锥、圆台和球【教学目标】1. 了解旋转的定义和特点；2. 借助于旋转掌握圆柱、圆锥、圆台和球的概念,明确其各自相应的基本图形和性质； 3． 理解旋转体的概念。
【教学重点】理解圆柱、圆锥、圆台和球的概念的生成过程。
【教学难点】组合体的分割.【过程方法】利用实物模型、计算机软件观察空间图形、认识圆柱、圆锥、圆台、球、旋转体及其简单组合体的结构特征，并能找出它们之间的联系,确立正确的认识问题的世界观。
【教学过程】一、导入新课：下面的几何体与多面体不同，仔细观察这些几何体，他们有什么共同特点或生成规律？1．旋转旋转是指将一个图形上所有点绕着一个固定点或一条固定直线转过相同的角度.2．圆柱、圆锥、圆台的定义将矩形、直角三角形、直角梯形分别绕着它的一边、一条直角边、垂直于底边的腰所在的直线旋转一周，形成的几何体分别叫做圆柱、圆锥和圆台，这条直线叫做轴(旋转轴）,垂直于轴的边旋转而成的圆面叫做底面,不垂直于轴的边旋转而成的曲面叫做侧面，无论旋转到什么位置，这条边都叫做母线。
3．圆柱、圆锥、圆台的结构特征（1）圆柱①圆柱的轴通过上、下底面的圆心，并且垂直于底面；②圆柱的母线长都相等，并且等于圆柱的高；③平行于圆柱底面的平面截圆柱所得的截面是与底面相等的圆;④经过圆柱轴的平面截圆柱所得的截面是全等的矩形.这样的截面称为圆柱轴截面.(2)圆锥①圆锥的轴过顶点和下底面的圆心，并且垂直于底面;②圆锥的母线长都相等，并且相交于一点；③平行于圆锥底面的平面截圆锥所得的截面是圆面；④经过圆锥的轴的平面截圆锥所得的截面是全等的等腰三角形.这样的截面称为圆锥轴截面.(3）圆台①圆台的轴通过上、下底面的圆心，并且垂直于底面;②圆台的所有母线长都相等；③平行于圆台底面的平面截圆台所得的截面是圆面；④经过圆台轴的平面截圆台所得的截面是全等的等腰梯形。
高中数学：第一章(立体几何初步)学案(新人教版B版必修2) 学案
数学：第一章《立体几何初步》学案（新人教版B 版必修2）第一章《立体几何初步》单元小结导航知识链接点击考点（1）了解柱，锥，台，球及简单组合体的结构特征。
（2） 能画出简单空间图形的三视图，能识别三视图所表示的立体模型，并会用斜二测法画出它们的直观图。
（3） 通过观察用平行投影与中心投影这两种方法画出的视图与直观图，了解空间图形的不同表示形式。
（4） 理解柱，锥，台，球的表面积及体积公式。
（5） 理解平面的基本性质及确定平面的条件。
（6） 掌握空间直线与直线，直线与平面，平面与平面平行的判定及性质。
（7） 掌握空间直线与平面，平面与平面垂直的判定及性质。
名师导航1.学习方法指导 （1） 空间几何体①空间图形直观描述了空间形体的特征，我们一般用斜二测画法来画空间图形的直观图。
②空间图形可以看作点的集合，用符号语言表述点，线，面的位置关系时，经常用到集合的有关符号，要注意文字语言，符号语言，图形语言的相互转化。
③柱，锥，台，球是简单的几何体，同学们可用列表的方法对它们的定义，性质，表面积及体积进行归纳整理。
④对于一个正棱台，当上底面扩展为下底面的全等形时，就变为一个直棱柱；当上底面收缩为中心点时，就变为一个正棱锥。
由1()2S c c h ''=+正棱台侧和()3hV s s '=正棱台，就可看出它们的侧面积与体积公式的联系。
（2） 点，线，面之间的位置关系①“确定平面”是将空间图形问题转化为平面图形问题来解决的重要条件，这种转化最基本的就是三个公理。
②空间中平行关系之间的转化：直线与直线平行 直线与平面平行平面与平面平行。
③空间中垂直关系之间的转化：直线与直线垂直 直线与平面垂直平面与平面垂直。
2.思想方法小结在本章中需要用到的数学思想方法有：观察法，数形结合思想，化归与转化思想等。
主要是立体几何问题转化为平面几何问题，平行与垂直的相互转化等。
3.综合例题分析例1：如图，P 是∆ABC 所在平面外一点，A '，B '，C '分别是PBC ∆，PCA ∆，PAB ∆的重心。
苏教版必修2数学课件-第1章立体几何初步第3节空间几何体的表面积和体积教学课件
栏目导航
合作探究 提素养
栏目导航
棱柱、棱锥和棱台的侧面积和表面积 【例 1】 正四棱锥的侧面积是底面积的 2 倍，高是 3，求它的 表面积． 思路探究：由 S 侧与 S 底的关系，求得斜高与底面边长之间的关系， 进而求出斜高和底面边长，最后求表面积．
所以 S 侧＝3×12×(20＋30)×DD′＝75DD′. 又 A′B′＝20 cm，AB＝30 cm，则上、下底面面积之和为 S 上＋S 下 ＝ 43×(202＋302)＝325 3(cm2)．
栏目导航
由 S 侧＝S 上＋S 下，得 75DD′＝325 3， 所以 DD′＝133 3(cm)， 又因为 O′D′＝ 63×20＝103 3(cm)， OD＝ 63×30＝5 3(cm)，
错点)
运算核心素养.
3.会求简单组合体的体积及表面积．(难点)
栏目导航
自主预习 探新知
栏目导航
1．柱体、锥体、台体的体积
几何体
体积
柱体 锥体
V 柱体＝ Sh (S 为底面面积，h 为高)， V 圆柱＝ πr2h (r 为底面半径) 1
V 锥体＝ 3Sh (S 为底面面积，h 为高)， V 圆锥＝ π3r2h (r 为底面半径)
栏目导航
台体
V 台体＝ 13h(S＋ SS′＋S′) (S′，S 分别为上、下底面面 积，h 为高)，V 圆台＝ 13πh(r′2＋rr′＋r2) (r′，r 分别为上、 下底面半径)
思考：柱体、锥体、台体的体积公式之间的关系． 提示：V＝Sh―S′―＝→S V＝13(S′＋ S′S＋S)h―S′―＝→0 V＝13Sh.
栏目导航
[解] 如图所示，设 SE 是侧面三角形 ABS 的高，则 SE 就是正 四棱锥的斜高．
高中数学-第一章《立体几何初步》13-14课时教学案-苏教版必修2
1.2.3 第13课时 直线与平面垂直(3)学习目标：1.理解斜线在平面内的射影，直线与平面所成角的概念；2.掌握求直线与平面所成角的基本方法；3.掌握空间与平面“线线垂直”相互转化的方法．学习重点：求直线与平面所成角的基本方法．学习难点：空间与平面“线线垂直”相互转化的方法．学习过程：一、课前准备：自学课本P34～351.直线与平面所成的角： ． 若l ∥α，则所成的角为 ；若l ⊥α，则所成的角为 ． 线面角的范围： ．直线l 与平面α所成的角是l 与α内的所有直线所成的角中最小的吗？ ．2.平面外一点到这个平面的垂线段有 条，而这点到这个平面的斜线段有 条．3.从平面外一点向这个平面所引的垂线段和斜线段中.⑴射影相等的两条斜线段的长 ； ⑵相等的斜线段的射影 ；⑶垂线段比任何一条斜线段都 .4.如图，已知AC,AB 分别是平面α的垂线和斜线，C,B 分 别是垂足和斜足，α⊂a ． 若a ⊥BC ，则a AB ；若a ⊥AB ，则a BC ．5.斜线与平面α所成角为θ，则平面α内与斜线不相交的直线与斜线所成角的范围 是 .6.求：棱长为a 的正四面体的侧棱和底面所成的角的余弦值．二、合作探究：例1.在正方体ABCD-A 1B 1C 1D 1中，⑴求直线A 1B 和平面ABCD 所成的角； ⑵求直线A 1C 和平面ABCD 所成的角的正弦值； ⑶求直线AB 1和平面ABC 1D 1所成的角．例2.已知直角三角形ABC 的斜边BC 在平面α内，两直角边AB,AC 与α都斜交，点A 在α内的射影是点A ′，求证：∠BA′C 是钝角三角形．B C a A α例3.在四棱锥P-ABCD中，底面ABCD是正方形，侧棱PD⊥底面ABCD，且PD=DC，E是PC的中点．⑴求证：PA‖平面EDB；⑵求EB与底面ABCD所成角的正切值．变式训练：如图，在四棱锥P-ABCD中，底面为直角梯形，AD∥BC，∠BAD=90°，PA⊥底面ABCD，且PA=AD=AB=2BC，M,N分别为PC,PB的中点．⑴求证：PB⊥DM；⑵求BD与平面ADMN所成的角．三、课堂练习：课本P35练习第1～4题．四、回顾小结：1.直线与平面所成角的有关概念；2.直线与平面所成角的作法及求解的基本方法，求解线面角的关键是找这条直线在这个平面内的射影，找这条直线在这个平面内的射影的关键是找到垂足与斜足．五、课外作业：课本P36习题1.2：第6、12、13、14题课课练六、自我测试：1.如图，在正方形SG1G2G3中，E,F分别是G1G2,G2G3的中点，D是EF的中点，沿SE,SF及EF把这个正方形折成一个几何体，使G1,G2,G3三点重合于点G．下列五个结论：①SG⊥平面EFG；②SD⊥平面EFG；③GF⊥平面SEF；④EF⊥平面GSD；⑤GD⊥平面SEF. 正确的是．2.四棱锥P-ABCD中，PA⊥底面正方形ABCD于A，且PA=AB=a，E,F是侧棱PB,PC的中点．⑴求证：EF∥平面PAB ；⑵求直线PC与底面ABCD所成角 的正切值．DSG2G3G1FEG§1.2.4 第14课时 平面与平面平行(1)学习目标：1.掌握两个平面的位置关系；2.掌握两个平面平行的判定方法，并利用定理解决问题；3.注意等价转化思想在解决问题中的运用，通过问题解决，提高空间想象能力． 学习重点：两个平面平行的判定．学习难点：判定定理的证明及两个平面平行的判定．学习过程：一、课前准备：自学课本P37～39面面平行判定定理： ．线∥面⇒ ． 判定定理的符号表示： ．3.下列命题中正确的是 ．①平行于同一直线的两平面平行； ②平行于同一平面的两平面平行； ③垂直于同一直线的两平面平行； ④与同一直线成等角的两平面平行．4.设直线l ,m ，平面α,β，下列条件能得出α∥β的是 ． ①αα⊂⊂m l ,，且l ∥β,m ∥β ②βα⊂⊂m l ,，且l ∥m③l ⊥α，m ⊥β，且l ∥m ④l ∥α，m ∥β，且l ∥m5.命题：①与三角形两边平行的平面平行于三角形的第三边；②与三角形两边垂直的直线垂直于第三边；③与三角形三个顶点等距离的平面平行这个三角形所在平面．其中假命题为 ．6.正方体ABCD-A 1B 1C 1D 1中．求证：平面ACD 1∥平面A 1C 1B ．二、合作探究：例1.求证：垂直于同一直线的两个平面平行． 已知： ．求证： ．例2.在三棱柱ABC-A 1B 1C 1中，E,F,G,H 分别为AB,AC,A 1C 1,A 1B 1的中点．求证：平面A 1EF ∥平面BCGH ．例3.已知四棱维P-ABCD 中，底面ABCD 为平行四边形，点M,N,Q 分别在PA,BD,PD 上，且PM:MA=BN:ND=PQ:QD.求证：平面MNQ ∥平面PBC.变式训练：四点,,,P A B C 不共面，,,A B C '''分别是PAB ∆，PBC ∆，PAC ∆的重心， 求证：平面A B C '''∥平面ABC ．三、课堂练习：课本P40练习第1、2题．四、回顾小结：1.面面平行的判定方法：① ；② ；③ ；2.立体几何的问题解决：一是如何将立体几何问题转化成平面几何问题，二是数学 思想方法怎样得到充分利用、渗透，这些都需在实践中进一步体会.五、课外作业：课本P44习题1.2：第1、2、4题 课课练六、自我测试：1.下列命题正确的是 ．①平行于同一个平面的两个平面互相平行；②垂直于同一条直线的两个平面互相平行； ③如果一个平面内的两条相交直线分别平行于另一个平面内的两条相交直线，那么这两个平面平行；④平面α内有不在同一直线上的三点到平面β的距离相等，则α∥β．2.已知四面体ABCD中，M,N分别是△ABC和△ACD的重心，P为AC上一点，且AP:PC=2:1．求证：⑴BD∥面CMN；⑵平面MNP//平面BCD.。
苏教版高中数学必修二—学同步教学案立体几何§空间几何体
§1．1空间几何体1．1．1 棱柱、棱锥和棱台1．1．2 圆柱、圆锥、圆台和球【课时目标】认识柱、锥、台、球的结构特征，并能运用这些特征描述现实生活中简单物体的结构．1．一般地，由一个________________沿某一方向平移形成的空间几何体叫做棱柱．平移起止位置的两个面叫做棱柱的________，多边形的边平移所形成的面叫做棱柱的________，两侧面的公共边叫________．2．当棱柱的一个底面__________________时，得到的几何体叫做棱锥(如图所示)．3．棱台是棱锥被平行于底面的一个平面所截后，______和________之间的部分．4．将________、________________、______________分别绕着它的________、______________、____________________所在的直线旋转一周，形成的几何体分别叫做圆柱、圆锥、圆台，这条直线叫做______，垂直于轴的边旋转而成的圆面叫做________，不垂直于轴的边旋转而成的曲面叫做________，无论旋转到什么位置，这条边都叫做________．5．________绕着它的______所在的直线旋转一周所形成的曲面叫做球面，球面围成的几何体叫做______，简称______．一、填空题1．将梯形沿某一方向平移形成的几何体是________．2．有下列命题：①棱柱的底面一定是多边形；②棱台的底面一定是梯形；③棱柱被平面截成的两部分可以都是棱柱；④棱锥被平面截成的两部分不可能都是棱锥．其中正确命题的序号是________．3．棱台具备的性质是________(填序号)．①两底面相似；②侧面都是梯形；③侧棱都相等；④侧棱延长后都交于一点．4．下列命题中正确的是________(填序号)．①有两个面平行，其余各面都是四边形的几何体叫棱柱；②有两个面平行，其余各面都是平行四边形的几何体叫棱柱；③有两个面平行，其余各面都是四边形，并且每相邻两个四边形的公共边都互相平行的几何体叫棱柱；④用一个平面去截棱锥，底面和截面之间的部分组成的几何体叫棱台．5．以任意方式截一个几何体，各个截面都是圆，则这个几何体一定是________．6．右图所示的几何体是由下列哪个平面图形通过旋转得到的________(填序号)．7．下列叙述中错误的是________．(填序号)①以直角三角形的一边为轴旋转所得的旋转体是圆锥；②以直角梯形的一腰为轴旋转所得的旋转体是圆台；③圆柱、圆锥、圆台的底面都是圆；④用一个平面去截圆锥，得到一个圆锥和一个圆台．8．如图所示的几何体是由一个圆柱挖去一个以圆柱上底面为底面，下底面圆心为顶点的圆锥而得到的组合体，现用一个竖直的平面去截这个组合体，则截面图形可能是______(填序号)．9．在下面的四个平面图形中，哪几个是侧棱都相等的四面体的展开图？其序号是______．二、解答题10．如图所示为长方体ABCD—A′B′C′D′，当用平面BCFE把这个长方体分成两部分后，各部分形成的多面体还是棱柱吗？如果不是，请说明理由；如果是，指出底面及侧棱．11．如图所示，已知△ABC，以AB为轴，将△ABC旋转360°．试指出这个旋转体是由怎样的简单几何体构成的？画出这个旋转体的直观图．能力提升12．一个三棱锥的各棱长均相等，其内部有一个内切球，即球与三棱锥的各面均相切(球在三棱锥的内部，且球与三棱锥的各面只有一个交点)，过一条侧棱和对边的中点作三棱锥的截面，所得截面是下列______图形．(填序号)13．如图，在底面半径为1，高为2的圆柱上A点处有一只蚂蚁，它要围绕圆柱由A点爬到B点，问蚂蚁爬行的最短距离是多少？1．学习本节知识，要注意结合集合的观点来认识各种几何体的性质，还要注意结合动态直观图从运动变化的观点认识棱柱、棱锥和棱台的关系．2．在讨论旋转体的性质时轴截面具有极其重要的作用，它决定着旋转体的大小、形状，旋转体的有关元素之间的关系可以在轴截面上体现出来．轴截面是将旋转体问题转化为平面问题的关键．3．几何体表面距离最短问题需要把表面展开在同一平面上，然后利用两点间距离的最小值是连结两点的线段长求解．第1章立体几何初步§1.1空间几何体1．1.1棱柱、棱锥和棱台1．1.2圆柱、圆锥、圆台和球答案知识梳理1．平面多边形底面侧面侧棱2．收缩为一个点3．截面底面4．矩形直角三角形直角梯形一边一直角边垂直于底边的腰轴底面侧面母线5．半圆直径球体球作业设计1．四棱柱 2.①③3．①②④解析用棱台的定义去判断．4．③解析①、②的反例图形如图所示，④显然不正确．5．球体 6.①7.①②③④8．(1)(5)解析一个圆柱挖去一个圆锥后，剩下的几何体被一个竖直的平面所截后，圆柱的轮廓是矩形除去一条边，圆锥的轮廓是三角形除去一条边或抛物线的一部分．9．①②10．解截面BCFE右侧部分是棱柱，因为它满足棱柱的定义．它是三棱柱BEB′—CFC′，其中△BEB′和△CFC′是底面．EF，B′C′，BC是侧棱，截面BCFE左侧部分也是棱柱．它是四棱柱ABEA′—DCFD′.其中四边形ABEA′和四边形DCFD′是底面．A′D′，EF，BC，AD为侧棱．11．解这个旋转体可由一个大圆锥挖去一个同底面的小圆锥而得到，直观图如图所示．12．②13．解把圆柱的侧面沿AB剪开，然后展开成为平面图形——矩形，如图所示，连结AB′，则AB′即为蚂蚁爬行的最短距离．∵AB＝A′B′＝2，AA′为底面圆的周长，且AA′＝2π×1＝2π，∴AB′＝A′B′2＋AA′2＝4＋(2π)2＝21＋π2，即蚂蚁爬行的最短距离为21＋π2.1．1．3中心投影和平行投影【课时目标】1．了解中心投影和平行投影．2．能画出简单空间图形(柱、锥、台、球及其组合体)的三视图．3．能识别三视图所表示的立体模型．1．平行投影与中心投影的不同之处在于：平行投影的投影线是________，而中心投影的投影线________．2．三视图包括__________、__________和__________，其中几何体的____________和__________高度一样，__________与____________长度一样，__________与__________宽度一样．一、选择题1．人在灯光下走动，当人逐渐远离灯光时，其影子的长度将________．2．两条相交直线的平行投影是________．3．如图所示，下列几何体各自的三视图中，有且仅有两个视图相同的是(填序号)________．4．一个长方体去掉一角的直观图如图所示，关于它的三视图，下列画法正确的是________(填序号)．5．某几何体的三视图如图所示，那么这个几何体是________________________________．6．若一个三棱柱的三视图如图所示，则这个三棱柱的高(两底面之间的距离)和底面边长分别是________和________．7．用小正方体搭成一个几何体，如图是它的主视图和左视图，搭成这个几何体的小正方体的个数最多为________个．8．根据如图所示俯视图，找出对应的物体．(1)对应________；(2)对应________；(3)对应________；(4)对应________；(5)对应________．9．如图1所示，E，F分别为正方体的面AD1，BC1的中心，则四边形BFD1E在该正方体的面上的正投影可能是图2中的________．(填上可能的序号)二、解答题10．在下面图形中，图(b)是图(a)中实物画出的主视图和俯视图，你认为正确吗？如果不正确，请找出错误并改正，然后画出左视图(尺寸不作严格要求)．11．如图是截去一角的长方体，画出它的三视图．能力提升12．如图，螺栓是棱柱和圆柱的组合体，画出它的三视图．13．用小立方体搭成一个几何体，使它的主视图和俯视图如图所示，搭建这样的几何体，最多要几个小立方体？最少要几个小立方体？在绘制三视图时，要注意以下三点：1．若两相邻物体的表面相交，表面的交线是它们的原分界线，在三视图中，分界线和可见轮廓都用实线画出，不可见轮廓用虚线画出．2．一个物体的三视图的排列规则是：俯视图放在主视图的下面，长度和主视图一样．左视图放在主视图的右面，高度和主视图一样，宽度和俯视图一样，简记为“长对正，高平齐，宽相等”．3．在画物体的三视图时应注意观察角度，角度不同，往往画出的三视图不同．1．1.3中心投影和平行投影答案知识梳理1．平行的交于一点2．主视图左视图俯视图左视图主视图俯视图主视图左视图俯视图作业设计1．变长解析中心投影的性质．2．两条相交直线或一条直线3．②④解析在各自的三视图中①正方体的三个视图都相同；②圆锥有两个视图相同；③三棱台的三个视图都不同；④正四棱锥有两个视图相同．4．① 5.四棱锥6．2 4解析三棱柱的高同左视图的高，左视图的宽度恰为底面正三角形的高，故底边长为4.7．78．(1)D(2)A(3)E(4)C(5)B9．②③解析图②为四边形BFD1E在正方体前后及上下面上的正投影，③为其在左右侧面上的正投影．10．解图(a)是由两个长方体组合而成的，主视图正确，俯视图错误，俯视图应该画出不可见轮廓线(用虚线表示)，左视图轮廓是一个矩形，有一条可视的交线(用实线表示)，正确画法如图所示．11．解该图形的三视图如图所示．12．解该物体是由一个正六棱柱和一个圆柱组合而成的，主视图反映正六棱柱的三个侧面和圆柱侧面，左视图反映正六棱柱的两个侧面和圆柱侧面，俯视图反映该物体投影后是一个正六边形和一个圆(中心重合)．它的三视图如图所示．13．解由于主视图中每列的层数即是俯视图中该列的最大数字，因此，用的立方块数最多的情况是每个方框都用该列的最大数字，即如图①所示，此种情况共用小立方块17块．而搭建这样的几何体用方块数最少的情况是每列只要有一个最大的数字，其他方框内的数字可减少到最少的1，即如图②所示，这样的摆法只需小立方块11块．1．1．4直观图画法【课时目标】1．了解斜二测画法的概念．2．会用斜二测画法画出一些简单的平面图形和立体图形的直观图．用斜二测画法画水平放置的平面图形直观图的步骤：(1)在空间图形中取互相________的x轴和y轴，两轴交于O点，再取z轴，使∠xOz＝________，且∠yOz＝________．(2)画直观图时把它们画成对应的x′轴、y′轴和z′轴，它们相交于O′，并使∠x′O′y′＝______(或______)，∠x′O′z′＝________，x′轴和y′轴所确定的平面表示水平面．(3)已知图形中平行于x轴、y轴或z轴的线段，在直观图中分别画成平行于x′轴、y′轴或z′轴的线段．(4)已知图形中平行于x轴或z轴的线段，在直观图中保持原长度________；平行于y轴的线段，长度为原来的________．一、填空题1．下列结论：①角的水平放置的直观图一定是角；②相等的角在直观图中仍然相等；③相等的线段在直观图中仍然相等；④两条平行线段在直观图中对应的两条线段仍然平行．其中正确的有__________(填序号)．2．具有如图所示直观图的平面图形ABCD的形状是____________．3．如图，正方形O′A′B′C′的边长为1 cm，它是水平放置的一个平面图形的直观图，则原图的周长是________ cm．4．下面每个选项的2个边长为1的正△ABC的直观图不是全等三角形的一组是______(填序号)．5．△ABC面积为10，以它的一边为x轴画出直观图，其直观图的面积为________．6．一个水平放置的平面图形的直观图是一个底角为45°，腰和上底长均为1的等腰梯形，则该平面图形的面积等于__________．7．利用斜二测画法得到：①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④菱形的直观图是菱形．以上结论，正确的是______________．8．水平放置的△ABC的斜二测直观图如图所示，已知A′C′＝3，B′C′＝2，则AB 边上的中线的实际长度为____________．9．如图所示，为一个水平放置的正方形ABCO，它在直角坐标系xOy中，点B的坐标为(2,2)，则在用斜二测画法画出的正方形的直观图中，顶点B′到x′轴的距离为______．二、解答题10．如图所示，已知几何体的三视图，用斜二测画法画出它的直观图．11．如图所示，梯形ABCD中，AB∥CD，AB＝4 cm，CD＝2 cm，∠DAB＝30°，AD＝3 cm，试画出它的直观图．能力提升12．已知△ABC的平面直观图△A′B′C′是边长为a的正三角形，那么原△ABC的面积为________．13．在水平放置的平面α内有一个边长为1的正方形A′B′C′D′，如图，其中的对角线A′C′在水平位置，已知该正方形是某个四边形用斜二测画法画出的直观图，试画出该四边形的真实图形并求出其面积．直观图与原图形的关系1．斜二测画法是联系直观图和原图形的桥梁，可根据它们之间的可逆关系寻找它们的联系；在求直观图的面积时，可根据斜二测画法，画出直观图，从而确定其高和底边等；而求原图形的面积可把直观图还原为原图形；此类题易混淆原图形与直观图中的垂直关系而出错，在原图形中互相垂直的直线在直观图中不一定垂直，反之也是．所以在求面积时应按照斜二测画法的规则把原图形与直观图都画出来，找出改变量与不变量．用斜二测画法画出的水平放置的平面图形的直观图的面积是原图形面积的24倍．2．在用斜二测画法画直观图时，平行线段仍然平行，所画平行线段之比仍然等于它的真实长度之比，但所画夹角大小不一定是其真实夹角大小．1．1．4 直观图画法 答案知识梳理 (1)垂直 90° 90° (2)45° 135° 90° (4)不变 一半 作业设计 1．①②⑤解析 由斜二测画法的规则判断． 2．直角梯形 3．8 解析根据直观图的画法，原几何图形如图所示，四边形OABC 为平行四边形，OB ＝22，OA ＝1，AB ＝3，从而原图周长为8 cm ．4．③ 5．522 解析 设△ABC 面积为S ，则直观图面积S ′＝24S ＝522．6．2＋ 2解析 如图1所示，等腰梯形A ′B ′C ′D ′为水平放置的原平面图形的直观图，作D ′E ′∥A ′B ′交B ′C ′于E ′，由斜二测直观图画法规则，直观图是等腰梯形A ′B ′C ′D ′的原平面图形为如图2所示的直角梯形ABCD ，且AB ＝2，BC ＝1＋2，AD ＝1，所以S ABCD ＝2＋2．图1 图27．①②解析 斜二测画法得到的图形与原图形中的线线相交、相对线线平行关系不会改变，因此三角形的直观图是三角形，平行四边形的直观图是平行四边形．8．2．5解析 由直观图知，原平面图形为直角三角形，且AC ＝A ′C ′＝3，BC ＝2B ′C ′＝4，计算得AB ＝5，所求中线长为2．5．9．22解析画出直观图，则B ′到x ′轴的距离为22·12OA ＝24OA ＝22． 10．解 (1)作出长方体的直观图ABCD －A 1B 1C 1D 1，如图a 所示；(2)再以上底面A 1B 1C 1D 1的对角线交点为原点建立x ′，y ′，z ′轴，如图b 所示，在z ′上取点V ′，使得V ′O ′的长度为棱锥的高，连结V ′A 1，V ′B 1，V ′C 1，V ′D 1，得到四棱锥的直观图，如图b ；(3)擦去辅助线和坐标轴，遮住部分用虚线表示，得到几何体的直观图，如图c ．11．解 (1)如图a 所示，在梯形ABCD 中，以边AB 所在的直线为x 轴，点A 为原点，建立平面直角坐标系xOy ．如图b 所示，画出对应的x ′轴，y ′轴，使∠x ′O ′y ′＝45°．(2)在图a 中，过D 点作DE ⊥x 轴，垂足为E ．在x ′轴上取A ′B ′＝AB ＝4 cm ，A ′E ′＝AE ＝323≈2．598 cm ；过点E ′作E ′D ′∥y ′轴，使E ′D ′＝12ED ，再过点D ′作D ′C ′∥x ′轴，且使D ′C ′＝DC ＝2 cm ．(3)连结A ′D ′、B ′C ′，并擦去x ′轴与y ′轴及其他一些辅助线，如图c 所示，则四边形A ′B ′C ′D ′就是所求作的直观图．12．62a 2 解析 画△ABC 直观图如图(1)所示：则A′D′＝32a，又∠x′O′y′＝45°，∴A′O′＝62a．画△ABC的实际图形，如图(2)所示，AO＝2A′O′＝6a，BC＝B′C′＝a，∴S△ABC＝12BC·AO＝62a2．13．解四边形ABCD的真实图形如图所示，∵A′C′在水平位置，A′B′C′D′为正方形，∴∠D′A′C′＝∠A′C′B′＝45°，∴在原四边形ABCD中，DA⊥AC，AC⊥BC，∵DA＝2D′A′＝2，AC＝A′C′＝2，∴S四边形ABCD＝AC·AD＝22．。
苏教版必修二：第一章 立体几何初步 1.1.4
1.1.4 直观图画法学习目标 1.掌握斜二测画法的作图规则.2.会用斜二测画法画出简单几何体的直观图.知识点 斜二测画法思考1 边长为2 cm 的正方形ABCD 水平放置的直观图如下，在直观图中，A ′B ′与C ′D ′有何关系？A ′D ′与B ′C ′呢？在原图与直观图中，AB 与A ′B ′相等吗？AD 与A ′D ′呢？★★答案★★ A ′B ′∥C ′D ′，A ′D ′∥B ′C ′，A ′B ′＝AB ， A ′D ′＝12AD .思考2 正方体ABCD －A 1B 1C 1D 1的直观图如图所示，在此图形中各个面都画成正方形了吗？★★答案★★ 没有都画成正方形.梳理 (1)用斜二测画法画水平放置的平面图形的直观图的规则(2)立体图形直观图的画法规则画立体图形的直观图，在画轴时，要多画一条与平面x ′O ′y ′垂直的轴O ′z ′，且平行于O ′z ′的线段长度不变，其他同平面图形的画法.类型一 平面图形的直观图例1 画出如图水平放置的直角梯形的直观图.解 (1)在已知的直角梯形OBCD 中，以底边OB 所在直线为x 轴，垂直于OB 的腰OD 所在直线为y 轴建立平面直角坐标系.画出对应的x ′轴和y ′轴，使∠x ′O ′y ′＝45°，如图①②所示.(2)在x ′轴上截取O ′B ′＝OB ，在y ′轴上截取O ′D ′＝12OD ，过点D ′作x ′轴的平行线l ，在l 上沿x ′轴正方向取点C ′使得D ′C ′＝DC .连结B ′C ′，如图②. (3)所得四边形O ′B ′C ′D ′就是直角梯形OBCD 的直观图，如图③.引申探究若将本例中的直角梯形改为等腰梯形，其直观图如何？解 画法：(1)如图①所示，取AB 所在直线为x 轴，AB 中点O 为原点，建立直角坐标系，画出对应的坐标系x ′O ′y ′，使∠x ′O ′y ′＝45°.(2)以O ′为中点在x ′轴上取A ′B ′＝AB ，在y 轴上取O ′E ′＝12OE ，以E ′为中点画出C ′D ′∥x ′轴，并使C ′D ′＝CD . 连结B ′C ′，D ′A ′，如图②所示.(3)所得的四边形A ′B ′C ′D ′就是水平放置的等腰梯形ABCD 的直观图，如图③所示.反思与感悟 在画水平放置的平面图形的直观图时，选取适当的直角坐标系是关键之一，一般要使平面多边形尽可能多的顶点落在坐标轴上，以便于画点.原图中不平行于坐标轴的线段可以通过作平行于坐标轴的线段来作出其对应线段.确定多边形顶点的位置是关键之二，借助于平面直角坐标系确定顶点后，只需把这些顶点顺次连结即可.跟踪训练1如图所示，为一个水平放置的正方形ABCO，它在直角坐标系xOy中，点B的坐标为(2,2)，则在用斜二测画法画出的正方形的直观图中，顶点B′到x′轴的距离为________.★★答案★★2 2解析正方形的直观图如图所示.由直观图的画法知，O′A′＝1，又∠A′O′C′＝45°，过点A′作A′D′⊥O′C′，垂足为D′，∴点A′到x′轴的距离为A′D′＝O′A′·sin 45°＝2 2.又A′B′∥x′轴，∴点B′到x′轴的距离也是2 2.类型二直观图的还原与计算命题角度1由直观图还原平面图形例2如图所示，△A′B′C′是水平放置的平面图形的斜二测直观图，将其还原成平面图形.解①画出直角坐标系xOy，在x轴的正方向上取OA＝O′A′，即CA＝C′A′；②过B′作B′D′∥y′轴，交x′轴于点D′，在OA上取OD＝O′D′，过D作DB∥y 轴，且使DB＝2D′B′；③连结AB，BC，得△ABC.则△ABC即为△A′B′C′对应的平面图形，如图所示.反思与感悟 由直观图还原平面图形的关键(1)平行x ′轴的线段长度不变，平行y ′轴的线段扩大为原来的2倍.(2)对于相邻两边不与x ′、y ′轴平行的顶点可通过作x ′轴，y ′轴的平行线确定其在xOy 中的位置.跟踪训练2 如图所示，矩形O ′A ′B ′C ′是水平放置的一个平面图形的直观图，其中O ′A ′＝6 cm ，C ′D ′＝2 cm ，则原图形是________.★★答案★★ 菱形解析 如图所示，在原图形OABC 中，应有OD ＝2O ′D ′＝2×22＝42(cm)，CD ＝C ′D ′＝2(cm)，∴OC ＝OD 2＋CD 2＝(42)2＋22＝6(cm)， ∴OA ＝OC ，故四边形OABC 是菱形.命题角度2 原图形与直观图的面积的计算例3 如图所示，梯形A 1B 1C 1D 1是一平面图形ABCD 的直观图.若A 1D 1∥O ′y ′，A 1B 1∥C 1D 1，A 1B 1＝23C 1D 1＝2，A 1D 1＝O ′D 1＝1.试画出原四边形的形状，并求出原图形的面积.解 如图，建立直角坐标系xOy ，在x 轴上截取OD ＝ O ′D 1＝1，OC ＝O ′C 1＝2.在过点D 的y 轴的平行线上截取DA ＝2D 1A 1＝2. 在过点A 的x 轴的平行线上截取AB ＝A 1B 1＝2.连结BC ，即得到了原图形.由作法可知，原四边形ABCD 是直角梯形，上、下底长度分别为AB ＝2，CD ＝3，直角腰的长度AD ＝2，所以面积为S ＝2＋32×2＝5.反思与感悟 (1)由原图形求直观图的面积，关键是掌握斜二测画法，明确原来实际图形中的高，在直观图中变为与水平直线成45°角且长度为原来一半的线段，这样可得出所求图形相应的高.(2)若一个平面多边形的面积为S ，它的直观图面积为S ′，则S ′＝24S . 跟踪训练3 如图所示，一个水平放置的三角形的斜二测直观图是等腰直角三角形A ′B ′O ′，若O ′B ′＝1，那么原三角形ABO 的面积是________.★★答案★★2解析 直观图中等腰直角三角形的直角边长为1，因此面积为12.又直观图与原平面图形面积比为2∶4，所以原图形的面积为 2. 类型三 简单几何体的直观图例4 用斜二测画法画长、宽、高分别为4 cm 、3 cm 、2 cm 的长方体ABCD —A ′B ′C ′D ′的直观图.解 (1)画轴.如图，画x 轴、y 轴、z 轴，三轴相交于点O ，使∠xOy ＝45°，∠xOz ＝90°.(2)画底面.以点O 为中点，在x 轴上取线段MN ，使MN ＝4 cm ；在y 轴上取线段PQ ，使PQ ＝32 cm.分别过点M 和N 作y 轴的平行线，过点P 和Q 作x 轴的平行线，设它们的交点分别为A ，B ，C ，D ，四边形ABCD 就是长方体的底面ABCD .(3)画侧棱.过A ，B ，C ，D 各点分别作z 轴的平行线，并在这些平行线上分别截取2 cm 长的线段AA ′，BB ′，CC ′，DD ′.(4)成图.顺次连结A ′，B ′，C ′，D ′(去掉辅助线，将被遮挡的部分改为虚线)，就得到长方体的直观图.反思与感悟 直观图中应遵循的基本原则(1)用斜二测画法画空间图形的直观图时，图形中平行于x 轴、y 轴、z 轴的线段在直观图中应分别画成平行于x ′轴、y ′轴、z ′轴的线段.(2)平行于x 轴、z 轴的线段在直观图中长度保持不变，平行于y 轴的线段长度变为原来的12.(3)直观图画法口诀“一斜、二半、三不变”.跟踪训练4 用斜二测画法画出六棱锥P －ABCDEF 的直观图，其中底面ABCDEF 为正六边形，点P 在底面上的投影是正六边形的中心O .(尺寸自定)解 (1)画出六棱锥P －ABCDEF 的底面.①在正六边形ABCDEF 中，取AD 所在的直线为x 轴，对称轴MN 所在的直线为y 轴，两轴相交于点O ，如图(1)，画出相应的x ′轴、y ′轴、z ′轴，三轴相交于O ′，使∠x ′O ′y ′＝45°，∠x ′O ′z ′＝90°，如图(2)；②在图(2)中，以O ′为中点，在x ′轴上取A ′D ′＝AD ，在y ′轴上取M ′N ′＝12MN ，以点N ′为中点，画出B ′C ′平行于x ′轴，并且等于BC ，再以M ′为中点，画出E ′F ′平行于x ′轴，并且等于EF ；③连结A ′B ′，C ′D ′，D ′E ′，F ′A ′，得到正六边形ABCDEF 水平放置的直观图A ′B ′C ′D ′E ′F ′.(2)画出正六棱锥P －ABCDEF 的顶点.在z ′轴正半轴上截取点P ′，点P ′异于点O ′. (3)成图.连结P ′A ′，P ′B ′，P ′C ′，P ′D ′，P ′E ′，P ′F ′，并擦去x ′轴、y ′轴和z ′轴，便可得到六棱锥P －ABCDEF 的直观图P ′－A ′B ′C ′D ′E ′F ′，如图(3).1.利用斜二测画法画出边长为3 cm 的正方形的直观图，正确的是图中的________.(填序号)★★答案★★ ③解析 正方形的直观图应是平行四边形，且相邻两边的边长之比为2∶1.2.已知一个正方形的直观图是一个平行四边形，其中有一边长为4，则此正方形的面积为__________.★★答案★★ 16或64解析 等于4的一边在原图形中可能等于4，也可能等于8，所以正方形的面积为16或64. 3.已知两个底面半径相等的圆锥，底面重合在一起(底面平行于水平面)，其中一个圆锥顶点到底面的距离为2 cm ，另一个圆锥顶点到底面的距离为3 cm ，则其直观图中这两个顶点之间的距离为________ cm. ★★答案★★ 5解析 圆锥顶点到底面的距离即圆锥的高，故两顶点间距离为2＋3＝5(cm)，在直观图中与z 轴平行的线段长度不变，仍为5 cm.4.如图所示为一平面图形的直观图，则此平面图形可能是下图中的________.(填序号)★★答案★★ ③解析 在x 轴上或与x 轴平行的线段在新坐标系中的长度不变，在y 轴上或与y 轴平行的线段在新坐标系中的长度变为原来的12，并注意到∠xOy ＝90°，∠x ′O ′y ′＝45°，因此由直观图还原成原图形为③.5.画出一个正三棱台的直观图.(尺寸：上，下底面边长分别为1 cm,2 cm ，高为2 cm) 解 (1)作水平放置的下底面等边三角形的直观图△ABC ，其中O 为△ABC 的重心，BC ＝2 cm ，线段AO 与x 轴的夹角为45°，AO ＝2OD .(2)过O 作z 轴，使∠xOz ＝90°，在z 轴上截取OO ′＝2 cm ，作上底面等边三角形的直观图△A ′B ′C ′，其中B ′C ′＝1 cm ，连结AA ′，BB ′，CC ′，得正三棱台的直观图.1.画水平放置的平面图形的直观图，关键是确定直观图的顶点.确定点的位置，可采用直角坐标系.建立恰当的坐标系是迅速作出直观图的关键，常利用图形的对称性，并让顶点尽量多地落在坐标轴上或与坐标轴平行的直线上.2.用斜二测画法画图时要紧紧把握住：“一斜”、“二测”两点：(1)一斜：平面图形中互相垂直的Ox、Oy轴，在直观图中画成O′x′、O′y′轴，使∠x′O′y′＝45°或135°.(2)二测：在直观图中平行于x轴的长度不变，平行于y轴的长度取一半，记为“横不变，纵折半”.课时作业一、填空题1.在斜二测画法中，位于平面直角坐标系中的点M(4,4)在直观图中的对应点是M′，则点M′的坐标为________.★★答案★★(4,2)解析由直观图画法“横不变，纵折半”可得点M′的坐标为(4,2).2.如图，△A′B′C′是水平放置的△ABC的直观图，A′B′∥y′轴，B′C′∥x′轴，则△ABC的形状是______三角形.★★答案★★直角解析∵A′B′∥y′轴，B′C′∥x′轴，∴在原图形中，AB∥y轴，BC∥x轴，故△ABC为直角三角形.3.给出以下说法，其中不正确的是________.(填序号)①水平放置的矩形的直观图可能是梯形；②水平放置的梯形的直观图可能是平行四边形；③水平放置的平行四边形的直观图可能是矩形；④水平放置的菱形的直观图可能是平行四边形.★★答案★★①②解析由斜二测画法规则可知①②不正确.4.下面各组图形中2个边长为1的正△ABC的直观图不是全等三角形的一组是________.(填序号)★★答案★★③解析可分别画出各组图形的直观图，观察可得结论.5.如图，用斜二测画法画一个水平放置的平面图形的直观图为一个正方形，则原来图形的形状是________.(填序号)★★答案★★①解析直观图中正方形的对角线长为2，故在平面图形中平行四边形的高为22，只有①满足条件，故①正确.6.如图所示，△A′B′O′为水平放置的△ABO的直观图，由图判断△ABO中，AB，BO，BD，OD由小到大的顺序是____________.★★答案★★OD，BD，AB，BO解析由题图可知，在△ABO中，OD＝2，BD＝4，AB＝17，BO＝25，故OD<BD<AB<BO.7.用斜二测画法画水平放置的平面图形的直观图，对其中的线段说法正确的是________.(填序号)①原来相交的仍相交；②原来垂直的仍垂直；③原来平行的仍平行；④原来共点的仍共点.★★答案★★ ①③④解析 根据斜二测画法，原来互相垂直的线段未必垂直.8.一个长方体的长，宽，高分别是4,8,4，则画其直观图时对应的长度依次为____________. ★★答案★★ 4,4,4解析 根据斜二测画法规则可知，水平线段长度不变，平行于y 轴的线段长度减半，竖直线段长度不变，所以其长度分别为4,4,4.9.在如图所示的直观图中，四边形O ′A ′B ′C ′为菱形且边长为2 cm ，则在坐标系xOy 中，原四边形OABC 为______(填形状)，面积为________ cm 2.★★答案★★ 矩形 8解析 由题意并结合斜二测画法，可得四边形OABC 为矩形，其中OA ＝2 cm ，OC ＝4 cm ，∴四边形OABC 的面积为S ＝2×4＝8(cm 2).10.如图所示，四边形OABC 是上底为2，下底为6，底角为45°的等腰梯形，用斜二测画法画出这个梯形的直观图O ′A ′B ′C ′，则在直观图中，梯形的高为________.★★答案★★ 1解析 作CD 、BE ⊥OA 于点D 、E ，则OD ＝EA ＝OA －BC 2＝2(cm)，∴OD ＝CD ＝2 cm ，∴在直观图中梯形的高为12×2＝1(cm).二、解答题11.如图所示，画出水平放置的四边形OBCD 的直观图.解 (1)过点C 作CE ⊥x 轴，垂足为E ，如图①所示.画出对应的x ′轴，y ′轴，使∠x ′O ′y ′＝45°，如图②所示.(2)如图②所示，在x ′轴的正半轴上取点B ′，E ′，使得O ′B ′＝OB ，O ′E ′＝OE ；在y ′轴的正半轴上取一点D ′，使得O ′D ′＝12OD ；过E ′作E ′C ′∥y ′轴，使E ′C ′＝12EC . (3)连结B ′C ′，C ′D ′，并擦去x ′轴与y ′轴及其他一些辅助线，如图③所示，四边形O ′B ′C ′D ′就是所求作的直观图.12.如图，△A ′B ′C ′是水平放置的平面图形的直观图，试画出原平面图形△ABC .解 (1)过C ′，B ′分别作y ′轴的平行线交x ′轴于点D ′，E ′.(2)在直角坐标系xOy 中，在x 轴上取两点E ，D ，使OE ＝O ′E ′，OD ＝O ′D ′，再分别过E ，D 作y 轴的平行线，取EB ＝2E ′B ′，DC ＝2D ′C ′，连结OB ，OC ，BC ，并擦出辅助线及x 轴，y 轴，即求出原△ABC .13.如图所示，在△ABC 中，AC ＝12 cm ，AC 边上的高BD ＝12 cm ，求其水平放置的直观图的面积.解 方法一 画x ′轴，y ′轴，两轴交于O ′，使∠x ′O ′y ′＝45°，作△ABC 的直观图如图所示，则A ′C ′＝AC ＝12 cm ，B ′D ′＝12BD ＝6 cm ， 故△A ′B ′C ′的高为22B ′D ′＝3 2 cm ， 所以S △A ′B ′C ′＝12×12×32＝182(cm 2). 即水平放置的直观图的面积为18 2 cm 2.方法二 △ABC 的面积为12AC ·BD ＝12×12×12＝72(cm 2). 由平面图形的面积与直观图的面积间的关系，可得△ABC 水平放置的直观图的面积是24×72＝182(cm 2).三、探究与拓展14.水平放置的△ABC ，有一边在水平线上，用斜二测画法作出的直观图是正三角形A ′B ′C ′，则△ABC 是______三角形.★★答案★★ 钝角解析 将△A ′B ′C ′还原，由斜二测画法知，△ABC 为钝角三角形.15.用斜二测画法画出正三棱柱ABC —A ′B ′C ′的直观图.解 (1)画轴.如图，画出x 轴，y 轴，z 轴，三轴相交于点O ，使∠xOy ＝45°，∠xOz ＝90°.(2)画底面.作水平放置的三角形的直观图△ABC .(3)画侧棱.过A ，B ，C 各点分别作z 轴的平行线，并在这些平行线上分别截取线段AA ′，BB ′，CC ′，使得AA ′＝BB ′＝CC ′.(4)成图.顺次连结A ′，B ′，C ′，并擦去辅助线，将被遮住的部分改为虚线，得到的图形就是几何体的直观图.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第15课时平面与平面垂直
一、【学习导航】知识网络
学习要求
1•掌握两平面垂直的定义
2. 掌握两个平面垂直的判定与性质定理，并
会用这两个定理证明一些问题.
自学评价
1.___________________________________
2.两个平面互相垂直的判定定理：____________
符号表示：_________________________________
3.两个平面互相垂直的性质定理：____________
已知：
求证：
思维点拨
证明面面垂直的方法：
(1) .利用两平面垂直的定义，作出两相交平
面所成二面角的平面角，并求其大小为90°
(2) .利用判定定理，在一个平面内找一条直线垂直于
另一个平面.
例2 .求证：如果两个平面互相垂直，那么经过
第一个平面内的一点垂直于第二个平面的直线必在第
一个平面内.
已知：
【精典范例】
例1 :在正方体ABCD-A 1B1C1D1中，求证:
平面A1C1CA 丄面B1D1DB .
例3:如图，在四棱锥P-ABCD中，底面ABCD
听课随笔
求证:
证明:
追踪训练
1. 判断下列命题是否正确，并说明理由： ① 若a 丄丫 , B 丄丫 ,则a // 3
② 若a 丄3 , 3丄丫 ,贝Ua 丄丫
③ 右 a // a i , 3 // 3 1, a 丄 3 ,则 a 1 丄 3 1 2. 已知PA 丄平面 ABC, AB 是O O 的直径,C 是 O O 上的任一点.求证：平面PAC 丄平面PBC .
学生质疑
教师释疑
是菱形，/DAE= 60 ° ,PD 丄平面 ABCD , PD=AD,点 E 为 AB 中点，点 F 为PD 中点， 求证：⑴平面PED 丄平面PAB ; (2)求二面角F-AB-D 的正切值.
听课随笔 P A O B
B。
