某工程机械产品涂装工艺
不良 修复
底漆 检验
不良 修复
面漆 检验
打磨 清洗
底漆 调配
打磨 底漆
面漆 调配
打磨 面漆
合格
喷涂 底漆
一、漆前检验： 不合格工件绝对不可以继续进行加工。（如图）
面漆 喷涂
包装入库
工件表面有锈蚀
工件表面有油污
工件表面有锈和氧化皮
注：有以上图中所示的问题工件禁止进行喷涂。
二、工件屏蔽
根据客户的要求对不同的孔径、金工面等进行屏蔽，屏蔽工具如下图：
专用油漆件托盘
专用油漆件托盘 第 5 页 共6页
专用油漆件承放篮 涂装操作指导书
工件屏蔽与漆色说明： 图号：070-0478 屏蔽说明：无需屏蔽 执行标准：1E2001 工件表面等级：A1级
底 漆
威士伯黄色环氧底漆 CEXY105
黄色环氧底漆固化剂 CCEC175
面 漆
卡特黄色聚氨酯面漆 CKPY201
3、目测法： a、距工件表面1.2±0.1米处以90度视角在1076lux（100英尺-烛光）日光照明下进行。 b、工件表面不可以有流挂、桔皮、鱼眼、漏青、起泡等不良现象。
十二、不合格的返修和质量检验的判定
第 4 页 共6页
涂装操作指导书
1、经过自检的不合格工件必须对不合格部位的面漆进行打磨，打磨后再重新从面漆喷涂工序操作，操作时注意好对 合格区域的屏蔽，工件经过喷涂后必须对喷涂衔接部分进行接口水喷涂处理。
涂装操作指导书
第 21 页 共 6 页
涂装操作指导书
第 22 页 共 6 页
涂装操作指导书
第 23 页 共 6 页
涂装操作指导书
第 24 页 共 6 页
涂装操作指导书
第 25 页 共 6 页
涂装操作指导书
第 26 页 共 6 页
涂装操作指导书
第 27 页 共 6 页
涂装操作指导书
第 28 页 共 6 页
七、烘干 1、喷漆工件流平后必须经过强制烘干加快表面油漆的固化，底漆烘干要求工件表面温度达到80℃，并保持十分钟左右； 面漆烘干要求表面温度也是达到80℃，保持20分钟；烘干温度不可以过高，也不可以过低，烘干时间必须足够，不 可以过过长或过短。 2、工件烘干期间机器是上送热风、上回风的循环形式进行的，所以工件放置不可过密集，避免部分已燥、部分未干。 工件烘干室环境卫生必须经常打扫，避免沉积大量灰尘杂质而影响工件。
涂装操作指导书
第 29 页 共 6 页
涂装操作指导书
第 30 页 共 6 页
涂装操作指导书
第 31 页 共 6 页
涂装操作指导书
第 32 页 共 6 页
涂装操作指导书
第 33 页 共 6 页
涂装操作指导书
第 34 页 共 6 页
涂装操作指导书
第 35 页 共 6 页
涂装操作指导书
第 36 页 共 6 页
版本号
00
工程机械制造有限公司 涂装操作指导书
目的：确保工人生产的标准化、流程化、专业化而达到高品质、高产量。
适用范围：适用于苏州烨华工程机械制造有限公司涂装生产。
操作流程：
漆前 检验
底漆 流平
工序 执行标准
操作 品质监测
油漆 1E2001 油漆组 质量检验
面漆 流平
工件 屏蔽
底漆 烘干
面漆 烘干
手动 上料
配制后必须在3个小时内用尽，超过规定时间的油漆不可以继续应用，过期的油漆也不可以应用，避免生产不良。
整桶油漆开桶前必须现摇晃均匀后（3分钟即可），再开桶配制；配制时必须有专用的承放的称量设施。
第 2 页 共6页
涂装操作指导书
五、底漆喷涂 喷漆设备
空气手动喷枪 喷距和走枪
空气手动喷枪
喷漆时喷枪 与工件表面 距离为30cm 为最好，角 度与工件表 面成垂直的
漆膜附着力粘胶带 应用时必须确保粘胶 带在合格时限内
对工件测试时必须让粘胶 带充分与工件划格部分接 触；对工件可以进行定期
螺纹孔通规止规
定期（月/季度）对通 规进行校正
对有螺纹孔、金工孔的 工件，每天相同的产品 进行抽样检测，新品必
光亮度测试仪
定期对光亮度仪进行 校正（年/季度）
针对每天生产的车间光 亮度进行检测，确保在 生产时光线足够生产。
干膜膜厚过低导致漏青
激光氧化皮
十三、防护、包装、入库 1、针对合格产品必须进行金工孔、金工面、螺纹孔涂覆防锈油处理。 2、涂油后工件进行漆膜保护包装，再由专用承放托盘或者货架放置。 3、工件入库必须要有明确的入库时间、加工人员、自检人员、质量检验人员、包装人员的显示。 4、生产合格后的工件必须进行入库，不可以在涂装线闲放，避免漆膜损坏或与不合格件混乱。
涂装操作指导书
第 53 页 共 6 页
涂装操作指导书
第 54 页 共 6 页
涂装操作指导书
第 55 页 共 6 页
涂装操作指导书
第 56 页 共 6 页
涂装操作指导书
第 57 页 共 6 页
涂装操作指导书
出界，喷枪与工件距离在35—45cm为好，具体视工件大小和外形而定。
喷涂手法：
1、 2、 3、 4、 由内而外 从上到下 先次要面后主要面 针对焊缝先喷涂；有很难喷涂部
六、流平 1、工件底漆、面漆后必须流平，流平时间必须保持在15分钟以上，让油漆里面的溶剂得到充分的挥发。 2、流平室必须干净整洁，空气环境必须达到无尘或低尘状态，温度常温即可，不可过高或者过低。
漆膜附着力划格器
定期对划格器的锋利 度进行校正
对附着力（0级-1级）不同 的要求做出不同的齿距选 择（1mm-3mm），检测频率
2、检测标准与要求 漆膜厚度要求：底漆要求在38μ m—45μ m之间，面漆在38μ m—45μ m之间，总漆膜厚度要求在76μ m—90μ m之间 如果超差工件为不合格工件，必须进行修复或者重新操作。 漆膜附着力要求：底漆+面漆干透后0级（1mmX1mm）—1（2mmX2mm）级之间，必须划格后应用专用胶带黏贴不掉漆 漆膜光泽度要求：检测高光A1级80Min@60°60Min@20°中光60Min±5@60°A2级80Min@60° 40Min@20°中光 60Min±8@60° 漆膜硬度要求：应用HB铅笔对干透后的工件表面进行划试，如果出现明显的划伤，表明工件不合格，相反合格。
2、工件自检合格后（包括回丝）必须报至质量检验员，质量检验员会对自检合格后的产品进行复检，不合格会贴示 不合格标签，针对漆面不合格产品必须重新喷漆或修复。
3、 不合格图片： 有以下原因的工件必须修复或重新喷涂
漏喷
流挂
遮蔽不良
桔皮
颗粒
色差
光泽度不良
过多喷涂
硬度不良
附着力不良
鱼眼
板材不良
焊渣
起泡
针孔
磕碰导致的划伤
调漆用具 调配油漆时必须应用相关的设备和相关的数据记录。
电子秤
四、打磨清洗 调配底漆 1、打磨工具：
粘度计
滤布
气动搅拌器
气动打磨器
底磨砂纸
400#砂纸
工件表面达不平，必须应用底磨砂纸进行打磨平整后才可以底涂；底漆喷涂有问题也可以应用底磨砂纸打磨；面漆
打磨必须应用400#水砂纸打磨。
2、清洗工具和药剂：
面漆固化剂 C53-145A
卡特黎明灰色聚氨酯面漆 CKPA715
十、面漆喷涂 （如底漆要求一样）、流平（见六流平）、烘干（见七烘干）。
十一、面漆、螺纹孔、金工孔自验
1、应用的检测工具
漆膜厚度测试仪 每次应用前必须应用 样板对仪器进行校正
工件进行每挂一检或者 多检，检测时每个工件 检测点在6点以上，并做
工件表面板材残缺 工件焊缝不达标和焊错
M10锥型塞
M12直塞
Φ22直塞
M8锥型塞
9941/42专用台阶塞
M10直塞
Φ62.25金
Φ70.75金
9941/42专 用螺柱塞
M16直塞
第 1 页 共6页
不规则孔径 屏蔽胶皮带
Φ27锥型塞 涂装操作指导书
三、手动上料、设备、调漆工具 1、设备开启与测试 挂工件时必须提前开启涂装线，送风设备（打磨、喷漆）、水循环设备（打磨、喷漆）烘干加热设备、行车运转 等，不正常或者无法开启不可以生产，避免在操作的过程中有害气体和漆雾等有害物质无法排除，而对操作工人 产生危害。 2、屏蔽合格后的工件进行上料,上料时轻拿轻放避免合格工件产生磕碰。挂具应用相对的专用挂钩（挂钩时常清理）。
调制体积比10：1；重量比 CCEC175 14：1。应用稀释剂调节粘 稠度，粘稠度要求25S—30S， 调配量根据生产数量的多少
CEXA299
调制体积比10：1；重量比 13.6：1。应用稀释剂调节 粘稠度，粘稠度要求25S— 30S，调配量根据生产数量 的多少来确定。
CCEC175
注：每次调漆必须根据所生产的工件数量和表面积大约估算出所应用油漆的多少，避免少配和过多配制油漆。底漆
面漆固化剂
制作：
第 6 页 共6页
涂装操作指导书
第 7 页 共6页
涂装操作指导书
第 8 页 共6页
涂装操作指导书
第 9 页 共6页
涂装操作指导书
级）不同 的齿距选 ，检测频率
第 10 页 共 6 页
涂装操作指导书
第 11 页 共 6 页
涂装操作指导书
第 12 页 共 6 页
高压无气喷枪
喷漆时喷枪 与工件表面 距离为45cm 为最好，角 度与工件表 面成30——
高压无气喷枪
空气手动喷枪
以40——60cm/s速度，喷涂扇面需有1/4—1/3部分重叠，喷涂到物件边角扇面要有约100mm部分的出界，喷枪

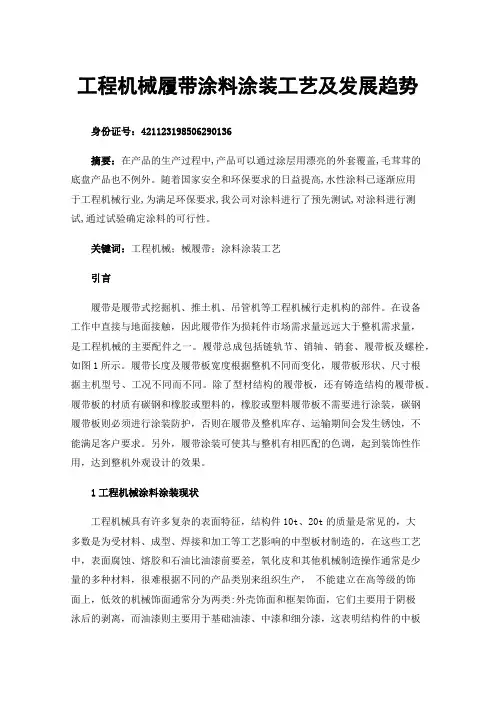

工程机械履带涂料涂装工艺及发展趋势
工程机械履带涂料涂装工艺及发展趋势身份证号：******************摘要：在产品的生产过程中,产品可以通过涂层用漂亮的外套覆盖,毛茸茸的底盘产品也不例外。
随着国家安全和环保要求的日益提高,水性涂料已逐渐应用于工程机械行业,为满足环保要求,我公司对涂料进行了预先测试,对涂料进行测试,通过试验确定涂料的可行性。
关键词：工程机械；械履带；涂料涂装工艺引言履带是履带式挖掘机、推土机、吊管机等工程机械行走机构的部件。
在设备工作中直接与地面接触，因此履带作为损耗件市场需求量远远大于整机需求量，是工程机械的主要配件之一。
履带总成包括链轨节、销轴、销套、履带板及螺栓，如图1所示。
履带长度及履带板宽度根据整机不同而变化，履带板形状、尺寸根据主机型号、工况不同而不同。
除了型材结构的履带板，还有铸造结构的履带板。
履带板的材质有碳钢和橡胶或塑料的，橡胶或塑料履带板不需要进行涂装，碳钢履带板则必须进行涂装防护，否则在履带及整机库存、运输期间会发生锈蚀，不能满足客户要求。
另外，履带涂装可使其与整机有相匹配的色调，起到装饰性作用，达到整机外观设计的效果。
1工程机械涂料涂装现状工程机械具有许多复杂的表面特征，结构件10t、20t的质量是常见的，大多数是为受材料、成型、焊接和加工等工艺影响的中型板材制造的，在这些工艺中，表面腐蚀、熔胶和石油比油漆前要差，氧化皮和其他机械制造操作通常是少量的多种材料，很难根据不同的产品类别来组织生产，不能建立在高等级的饰面上，低效的机械饰面通常分为两类:外壳饰面和框架饰面，它们主要用于阴极泳后的剥离，而油漆则主要用于基础油漆、中漆和细分漆，这表明结构件的中板和厚板通常使用粉末或水彩来为仅注重防腐性能的低等级结构件上色。
通常可以使用水性涂料、聚氨酯或单一涂层粉末涂料的基本组合；如果使用了涂层，则通常会使用两部分涂料；此外，考虑到某些需要对零件进行涂装的主机工厂的高性能和外观质量，因此必须为在整个机器装配和调试过程中损坏的油漆部件提供保护。
工程机械涂装VOC减排技术与涂装工艺
3.各种选择方案的分析评价与选择
（3）高固体份涂料（固体份含量为65%～85%）3.1 各种低VOC涂料及涂装的特点
五要素分析
主要特点分析
1）涂料及 涂层体系
涂料施工性能：在现有涂装工艺设备条件下的涂装生产线可以使用，但A、B 组分混合后的时间较短（活化期30分钟左右），有时需要加热涂料降低粘度， 增加部分喷涂工作的难度。
6
90 13.5 40
6
65 9.75
合 计 100% 排名
410 65.75 6
435 76 2
450 76.75 450 75.5
1
3
395 66.75 455 75.25
需要调整喷涂工序的停止（等待）喷涂的时间，以适应高固体份涂料的活化 期。
1）不能达到环保VOC排放的标准，但比溶剂型涂料VOC的排放要少,仍需要对 VOC废气进行处理后排放。2）需要进行喷涂工艺的试验，以确定最佳的质量控 制参数。3）VOC废气处理费用比溶剂型涂料可以降低，涂料价格上升，综合成 本基本上与溶剂型涂料相同；4）需要加强对涂层起泡、橘皮等缺陷（弊病） 等缺陷（弊病）的管理。
（5）投资费用最小 目前工程机械虽然销售形势好转，但是，大幅度增加投资改造涂装车间、新
增大量涂装设备也是不可能的。使用最少的投资和成本，达到国家或当地的环保 排放标准是最好的选择。
（6）改造实施容易 在涂料及涂装技术的发展过程中，实施的难易程度是对涂料方案的重要
指标。实施的难易直接影响实施的进度，特别是在不停产的情况下进行设施改 造和涂料切换，进度的快慢、难易又直接影响企业的生产和效益。
5）涂装管 理问题
1）很适应环保VOC排放的标准，但需要对粉尘的处理，有防爆要求。2）对于 薄板件和小件的工艺比较成熟，主要是加强对内外协厂的工艺与质量控制。3） 综合涂装成本比溶剂型涂料可以降低，内外协件的采购费用可减少；4）需要加 强对涂层边角膜厚、复杂的阴角部位露底、碰划伤部位修补光斑等缺陷（弊病）
浅谈三一小型挖掘机结构件涂装工艺
较大；同时，大臂两端大量腔体的存在，也 会带出大量的喷淋溶液，造成了溶液的浪 费。
为此，工艺人员着手对大臂的筒体进 行设计优化。
通过对所有的腔体结构进行受力分析，在确保结构强度满足要求的情况下，在腔体上增开溢流孔，使溶液从溢 流孔自然流出，从而减少了人工吹水作业 强度，减少了溶液的带出量。
2 结语通过对大臂涂装线的吊具改进、设备布局改造、结构设计优化，成功实现了大臂喷淋设备的启用，节省清洗剂成本 300 元/根，并使大臂表面清洁度达到了涂装 的质量要求，极大地提升了大臂涂装质量 水平。
涂装线一般为流水作业，从规划建 线开始，需从设备布局的合理性及必要性 为切入点，结合产品的设计结构，运用员 工的操作经验，对涂装工艺进行通盘的考 虑及优化，才能达到保证质量、降低成本、 提升产能的目的。
图 3 吹水工位大臂涂装线增加吹水工位后，由于要对每根大臂进行吹水作业，员工劳动强度浅谈三一小型挖掘机结构件涂装工艺2 小挖涂装工艺挖掘机结构件涂装工艺流程为：屏蔽→抛 （喷） 丸→去除屏蔽→清理→屏 蔽→ 底漆喷涂→ 流平→ 烘干→ 面漆喷 涂→流平→烘干→冷却→去除屏蔽。
结构件抛丸使用 HJ3750S 吊钩通过 式抛丸机，左右对称 16 个自动抛丸器，清 理室配以手动喷丸对复杂结构件如回转 平台、履带架的死角进行人工补喷，除锈 等级达 Sa 2.5 级。
小挖涂装早期采 用 S330 钢丸（φ1.0 mm ），抛丸后部件表面较 粗糙，后期逐步使用 S280 钢丸（φ0.8 mm ） 替代，抛丸后产品表面粗糙度为 60 ~ 70 μm 。
经过不断试验，现应用 φ0.8 mm 和 φ0.6 mm （比例约 7 ∶ 3）混合钢丸，使抛丸 后表面粗糙度降至 50 ~ 60 μm ，为提高防 腐性能奠定基础。
底漆使用高压无气喷涂机，喷涂多用 途双组分环氧底漆，原漆 ∶ 固化剂 ∶ 稀释 剂＝100 ∶ 25 ∶（25 ~ 40），干膜厚度 40 ~ 60 μm ；为防止树脂沉淀，调配好的油漆利 用小型气动搅拌机辅助搅拌，保持油漆的 均匀性和施工喷涂效果。
最新-工程机械涂装工艺设计探讨 精品
工程机械涂装工艺设计探讨摘要目前工程机械产品在进行设计的过程中，为了保证产品在进行设计时的质量，通常都需要进行产品的涂装工作。
虽然水性漆还处于研发和初期应用阶段，并且还存在着一定的质量方面的问题，但是由于这种涂装技术在使用成本方面相对低廉，并且还存在着不会破坏环境的特点，因此逐渐被运用到了工程机械涂装工艺设计的工作之中。
为了进行这方面的研究，本文主要对工程机械涂装和水性涂装，以及水性漆在工程机械涂装行业的应用进行了深入的分析，从而为推动工程机械涂装工艺设计工作的发展提供一定的帮助。
关键词水性漆；工程机械；涂装工艺设计随着我国制造业的崛起，我国各个行业在发展过程中的市场竞争也变得越来越激烈。
而这其中，工程机械产品也随着时代的进步有了空前的发展，并且在市场竞争方面也达到了白热化的阶段。
工程机械产品在竞争的过程中为了获得更多的优势，不仅在性能和可靠性方面拥有着激烈的竞争，同时在产品外观性能方面也提高了竞争力度，与此同时，工程机械的涂装工艺水平和装备水平也在迅速提高，并在发展的过程中逐渐朝着汽车行业涂装方向进行发展。
目前我国的工程机械行业几乎都采用传统溶剂型防护涂料，但是由于这种方式无法适应新环保法的要求，因此工程机械行业逐渐将水性漆运用在了工程机械涂装工艺设计之中，并且拥有着良好的发展。
1工程机械涂装和水性涂装根据相关人员所进行的调查研究显示，工程机械在不断的发展过程中形成了多种类型，而这其中主要包括了挖掘机械、起重机械、路面机械等，对于我国工程的开展有着极大地帮助。
而涂装工艺作为工程机械生产环节的一个部分，对工程机械进行涂装方面的工作，不仅能够保证工程在开展的过程中对机械进行防腐、装饰，同时也能对工程机械产品进行最为直观的显示。
通常情况下，为了使得工程机械在工作的过程中能够顺利引起别人的注意，提高人们的安全意识，大部分的工程机械都以黄色作为主要的色彩，并且将其涂在机械上面。
工程机械涂装在发展的过程中拥有着自身独特的特点，其中，工程机械产品的结构大多都是以中厚板为主，在外形方面拥有着较大的尺寸，并且质量高，品种多。
工程机械产品涂装工艺
调漆用具 调配油漆时必须应用相关的设备和相关的数底漆 1、打磨工具：
粘度计
滤布
气动搅拌器
气动打磨器
底磨砂纸
400#砂纸
工件表面达不平，必须应用底磨砂纸进行打磨平整后才可以底涂；底漆喷涂有问题也可以应用底磨砂纸打磨；面漆
打磨必须应用400#水砂纸打磨。
2、清洗工具和药剂：
调制体积比10：1；重量比 CCEC175 14：1。应用稀释剂调节粘 稠度，粘稠度要求25S—30S， 调配量根据生产数量的多少
CEXA299
调制体积比10：1；重量比 13.6：1。应用稀释剂调节 粘稠度，粘稠度要求25S— 30S，调配量根据生产数量 的多少来确定。
CCEC175
注：每次调漆必须根据所生产的工件数量和表面积大约估算出所应用油漆的多少，避免少配和过多配制油漆。底漆
面漆固化剂 C53-145A
卡特黎明灰色聚氨酯面漆 CKPA715
十、面漆喷涂 （如底漆要求一样）、流平（见六流平）、烘干（见七烘干）。
十一、面漆、螺纹孔、金工孔自验
1、应用的检测工具
漆膜厚度测试仪 每次应用前必须应用 样板对仪器进行校正
工件进行每挂一检或者 多检，检测时每个工件 检测点在6点以上，并做
不良 修复
三一重工涂装工艺流程
三一重工涂装工艺流程
三一重工的涂装工艺流程一般包括以下几个步骤：
1. 表面处理：首先需要对要涂装的工件进行表面处理，通常包括去除油污、氧化物和锈蚀等，以便后续的涂装操作。
2. 喷涂底漆：在表面处理完成后，开始进行喷涂底漆的操作。
底漆主要起到保护基材和提供涂装附着力的作用。
底漆一般是一种比较厚重的涂料，可以填平表面的不平整，提高工件的光洁度。
3. 喷涂面漆：在底漆干燥后，进行喷涂面漆的操作。
面漆的选择通常根据需求来确定，可以是具有防腐、防刮擦、防紫外线辐射等特性的涂料。
面漆的涂料可以是单层或者多层的，根据需求可以进行多次喷涂。
4. 干燥固化：在涂装完成后，需要进行干燥固化处理。
这个步骤主要是将涂料中的溶剂挥发干燥，使涂料形成坚固的保护膜。
干燥的方法可以是自然干燥或者通过加热或紫外线的辐射来加速干燥。
5. 检验质量：最后，需要对涂装好的工件进行质量检验。
质量检验可以包括外观检查、涂层厚度测量、耐腐蚀性能测试等。
检验合格后，工件就可以进入下一道工序或装配使用了。
需要注意的是，由于三一重工涉及到很多不同类型的产品，不
同产品的涂装工艺流程可能会有所不同，但上述步骤通常是大致相似的。
浅谈工程机械用减速器的喷涂工艺
浅谈工程机械用减速器的喷涂工艺工程机械行业的不断发展、整合，主机生产企业对自身产品质量的要求越来越高。
产品的外观作为顾客对设备的第一印象，已经超越传统意义上的防锈、防腐蚀等基本功能，而成为产品价值的重要组成部分，漂亮的外观可以为产品竞争增加一枚重要的砝码。
一、工程机械涂装作用1.防锈防腐。
工程机械产品中大部分零件均为金属材质，而且很多机械设备一般都是在露天环境中进行作业，受外部环境因素的影响，这些金属材质的零部件很容易发生腐蚀。
而通过涂装工艺，可以在金属零部件表面形成一层保护膜，这样一来便能够对工程机械产品起到防腐和防锈的作用。
2.装饰美化。
涂装工艺能够赋予工程机械产品丰富多彩的外观，有效改善了产品的外观造型，满足了不同用户的需求，极大程度地提高了产品的市场竞争力。
3.表面强化。
就工程机械产品而言，其具有结构复杂、零部件种类繁多等特点，其中很多零部件不但要求具备足够的韧性和刚度，而且还要求部件表面具有一定的耐磨性和硬度，如传动轴承、齿轮齿面等等。
通过涂装工艺中的抛丸处理，能够对金属部件的表面起到一定的强化作用，大幅度延长了部件的使用寿命。
二、槽液的管理要求1.脱脂液的管理。
（1）脱脂液的配制：脱脂液使用高效复合脱脂剂并按照说明配制；（2）为保持良好的脱脂效果，应每天测量一次脱脂液的相关检测数值，保证脱脂液可以正常使用；（3）每天清理一次脱脂液表层油污，保证脱脂液的清洁；（4）当脱脂液脱脂效果不佳时，槽液必须报废，更换槽液时必须先将槽内清理干净，再加入新脱脂液。
2.水洗槽的管理。
每天清理一次水洗槽，将污垢清除，保证水洗槽水的清洁。
三、喷涂前处理工序内容1.防护工序。
使用防尘盖将外联接止口及各种进、放油口紧密盖住，防止脱脂液、水及杂物进入减速器产品腔体内。
2.吊装工序。
使用吊环旋紧工件，吊钩安装可靠，产品起吊后安全、平衡。
3.手工脱脂工序。
使用高效清洗剂刷涂零件表面的油污位置，将被处理工件表面所附着的油类等除去。
工程机械喷涂流程步骤
工程机械喷涂流程步骤英文回答：Spray painting is an important process in the construction machinery industry. It involves applying a protective coating or adding color to various components of the machinery. The process requires careful preparation, proper equipment, and skilled application to achieve ahigh-quality finish. Here are the steps involved in the spray painting process for construction machinery:1. Surface Preparation: Before starting the spray painting process, it is essential to prepare the surface properly. This includes cleaning the surface to remove dirt, grease, and any existing coatings. It may also involve sanding or using a primer to ensure a smooth and clean surface for the paint to adhere to.2. Masking and Protection: Certain areas of the machinery may need to be protected from overspray or paintsplatter. This involves masking or covering those areas with tape, plastic sheets, or other protective materials. For example, when painting the cabin of an excavator, the windows and control panels need to be covered to prevent paint from getting on them.3. Mixing and Diluting Paint: Depending on the type of paint being used, it may need to be mixed or diluted before application. This is usually done according to the manufacturer's instructions or based on the desired consistency and coverage. For instance, if I am using atwo-part epoxy paint, I would mix the resin and hardener in the correct ratio before diluting it with a suitable thinner.4. Application: The paint can be applied using various methods, such as spray guns, airless sprayers, or electrostatic guns. The choice of application method depends on factors like the type of paint, the size of the machinery, and the desired finish. It is important to apply the paint evenly and in thin coats to avoid runs or drips.I would start by applying a light coat and then build upthe layers gradually.5. Drying and Curing: After the paint is applied, it needs to dry and cure properly. This may involve allowing the painted components to air dry or using heat lamps or ovens to speed up the process. The drying and curing time can vary depending on the type of paint used and the environmental conditions. It is crucial to follow the manufacturer's recommendations for drying and curing to ensure a durable and long-lasting finish.6. Inspection and Touch-up: Once the paint is dry, it is important to inspect the painted components for any imperfections or areas that may need touch-up. This could include sanding out any rough spots, removing dust particles, or fixing any paint defects. It is essential to ensure a smooth and flawless finish before considering the job complete.中文回答：工程机械喷涂是建筑机械行业中的一个重要工艺流程。
工程机械防锈涂装技术及工艺简介
工程机械防锈涂装技术及工艺简介工程机械是为城乡建设、铁路、公路、港口码头、农田水利、电力、冶金、矿山、海空基地等各项基本建设工程施工服务的机械;凡是土方工程、石方工程、混凝土工程及各种建筑安装工程在综合机械化施工中，所必需的作业机械设备，通称为工程机械。
在我国工程机械主要包括:挖掘机械、铲土运输机械、工程起重机械、路面机械、压实机械、桩工机械、钢筋混凝土机械、凿岩机械、叉车、专用工程机械等10大类。
其在其他各国的分类大同小异，如美国称工程机械为建筑机械，日本称为建设机械，俄罗斯则叫建筑与筑路机械。
具体常见的工程机械有:液压挖掘机、履带推土机、轮式装载机、压路机、平地机、摊铺机、叉车及汽车起重机等。
众所周知，工程机械是一种户外工作机械，长期暴露在户外大气(包括海洋大气、工业大气、城市大气和乡村大气)和不同水质(海水、河水)等恶劣环境中，每时每刻都在承受不同地域和环境的不同程度腐蚀，从而造成了工程机械的各种“慢性病”和“多发病”。
工程机械涂装是工程机械产品制造工艺中的一个重要环节。
防锈、防蚀涂装质量是产品全面质量的重要方面之一。
产品外观质量不仅反映了产品防护、装饰性能，而且也是构成产品价值的重要因素。
1涂装工艺工程机械防锈涂装工艺一般可分为涂装前表面处理工艺和防锈底漆涂装工艺。
1.1表面处理表面处理是防锈涂装的重要工序之一。
工程机械防锈涂装质量在很大程度上取决于表面处理的方式好坏。
据英国帝国化学公司介绍，涂层寿命受3方面因素制约:表面处理，占60％;涂装施工，占25％;涂料本身质量，占15％。
工程机械行业，不同零部件的表面处理方式。
机械清理可有效去除工件上的铁锈、焊渣、氧化皮，消除焊接应力，增加防锈涂膜与金属基体的结合力，从而大大提高工程机械零部件的防锈质量。
机械清理标准要求达到I SO8501—1∶1988的Sa2.5级。
表面粗糙度要达到防锈涂层厚度的1/3。
喷、抛丸所用钢丸要达到GB6484要求。
工程机械涂装工艺现状研究及其发展方向
[技术论文]我国工程机械涂装工艺现状分析及其发展方向2．涂装工艺工程机械产品的特点是品种杂、规格多，体积大、重量重，不同产品生产特点和使用环境不同，生产纲领不同，涂装工艺各有特点。
由于工程机械在九十年代以前生产纲领都较小；形不成批量生产，其典型工艺流程为：结构件：抛丸（或喷丸）→清理→喷底漆→烘干→刮腻子→烘干→装配。
整机：清洗→水迹烘干→刮腻子→烘干→打磨擦净→面涂1→烘干→面涂2→烘干→成品。
（水份干燥和腻子干燥大多数采取自干方式。
）工程机械涂装发展到现在，其典型工艺流程有比较大的变化，典型工艺流程为：结构件：（1）常用工艺：抛丸→清理→喷底漆→烘干→刮腻子→打磨擦净→中涂→烘干→面涂→烘干→装配。
（2）最新工艺：抛丸→清理→（脱脂、磷化、纯水洗喷）→水分干燥→底涂→挥发流平→面涂→流平→烘干→装配。
整机：清洗→水迹烘干→补腻子精饰及底部喷涂→烘干→成品3．涂装材料工程机械用面漆普遍采用可低温烘干的自干型涂料，品种主要有改性醇酸磁漆、丙烯酸工程机械磁漆、聚氨酯磁漆等，分别满足不同客户的要求。
涂层采用低温烘干工艺，主要是提高其附着力和硬度。
面漆与底漆、腻子和中涂体系必须配套，面漆材料是国内外产品涂装质量存在差别的主要因素，有待国内涂料生产厂商开发质优价廉的产品，以满足国内市场的需求。
4．工艺布局工程机械结构件及整机涂装生产线主要由结构件抛丸清理室、整机清洗室、水分烘干室、打磨室、喷漆室、漆膜烘干室、精饰室和输送等设备组成。
工艺设备布置与产品特点和所采用的涂装工艺密切相关，产品是轮式还是履带式，刮涂何种腻子，是否采用中涂工艺等因素影响整个工艺布局。
工艺布局与生产线的输送方式密切相关，目前国内结构件涂装普遍采用具有积放功能的自行葫芦输送；整机涂装生产线主要有三种方式：双板链输送、转轨车输送和自行方式。
两种方式设备按流水线布置，各工序均在独自的室体内完成。
TOP5．涂装设备5.1结构件抛丸清理室结构件表面前处理采用自动抛丸清理工艺，抛丸处理是将磨料以一定的速度射向被处理的钢材表面，以磨料对钢材表面的冲击和磨削作用，将钢材表面的氧化皮、锈蚀产物及其它污物除去的一种高效率的表面处理方法。
