隧道隧道换拱施工方案
新建 铁路客运专线工程 ZQSG5标 隧道出口换拱施工方案
1 ** 隧道换拱施工方案
1 编制依据及原则
1.1 编制依据
（1）《铁路工程基本作业施工安全技术规程》（ TB10301-2009）； （2）《铁路混凝土工程施工技术规程》 Q/CR9207-2017； （3）《高速铁路隧道工程施工技术规程》 Q/CR（9604-2015） （4）《铁路混凝土工程施工质量验收标准》（ TB 10424-2018 ） （5）《高速铁路隧道工程施工质量验收标准》（ TB 10753-2018 ） （6）国家相关法律、 法规和中国铁路总公司相关规章制度以及现行的施工规范、 规程， 技术规程和验收标准等。 1.2 编制原则
符合性原则 满足工程质量目标和工程总工期及阶段工期要求，符合施工安全、环境保护、水土保 持和文明施工等方面的规定，严格遵守铁路建设工程施工合同条件、合同协议条款及补充 协议内容。 坚持科学性、先进性、经济性、合理性与实用性相结合的原则 结合本隧道特点，采用新奥法施工技术，应用科学的施工组织方法，合理地安排施工 顺序、优化施工方案。搞好劳力、材料、机械的合理配置，力求施工方案的适用性、先进 性相结合，做到施工方案科学、技术先进，确保隧道安全贯通。 1.3 编制范围 该初期支护拆换施工方案适用于 ** 隧 ***** 段初期支护拆换拱。
2 工程概况
2.1 设计概况
** 隧道位于 ******* 附近，起讫里程为 ******* ，长 1349m,洞身最大埋深 111.21m。其 中Ⅱ级
围岩 240m，Ⅲ级围岩 270m，Ⅳ级围岩 300m，Ⅴ级围岩 539m。隧道出口采用帽檐斜 切式洞门，长 19m。 2.2 换拱段设计及施工情况
***** 隧道 ******* 段表覆粉质黏土，硬塑，呈松软结构；下伏砂岩，强风化 ~弱风化， 岩体较破
碎，呈角砾碎石状松散结构，易塌方，冒顶。根据测量资料显示，该段为偏压结 构。该段富水条件较好，雨季裂隙水易于下渗。 ******** 段为 Vc 级围岩，采用三台阶临时仰拱法，间距 0.5m/榀，采用超前大管棚； ****** 段为
Vb 级围岩，采用三台阶临时仰拱法，间距 0.6m/ 榀，超前中管棚加超前小导管。 新建 铁路客运专线工程 ZQSG5标 隧道出口换拱施工方案
2 2.3 工程现状
****** 隧道截止 2020年3月 28日，上台阶施工到 DK184+911，累计 324m；中台阶施 工到
DK184+932，累计 303m；下台阶施工到 DK184+949，累计 286m；仰拱施工至
DK184+974.02， 累计 260.98m，至掌子面距离 63.02m；衬砌施工至 DK185+019.36，累计
165.96m，至掌子 面距离 108.36m。
通过测量数据分析， ****** 段初期支护净空轮廓实测资料如附件：隧道断面分析图所 示。洞内初期支护出现扭曲变形侵入二次衬砌限界，整体向右偏移，需要拆换该段初期支 护。 3 换拱施工方案 换拱范围两端二次衬砌已完成施工与仰拱封闭成环，通过监控量测数据分析，围岩已
趋于稳定，满足拆换要求。拆换顺序由大里程往小里程且逐榀进行初期支护拆换，换拱施 工必须在化冻前完成施工。拆换平台采用原有的缺陷整治台车。每榀拆换顺序先拱腰，再 拱顶，最后拱墙。初期支护拆换工艺流程如图 1 所示。
图 1 初期支护拆换工艺流程 3.1 拆除初期支护
按照拱架单元进行拆除，且每次只能拆除一榀中的一个拱架单元。拆除主要以人工利 用风镐开挖为主，尽量减少对围岩的扰动。 （1）初期支护喷射混凝土凿除 根据断面测量结果凿除侵限喷射混凝土，喷射混凝土由净空面向围岩面逐层凿除。完 毕后，通过测量数据确定换拱后的初期支护及衬砌厚度、净空是否满足要求。如不满足要 求，继续凿除，直至厚度、净空满足设计要求。 凿除侵限初支混凝土施工注意事项： 新建 铁路客运专线工程 ZQSG5标 隧道出口换拱施工方案
3 ① 根据断面实测数据，用红油漆在喷射混凝土表面标志出侵限的范围，并用数字写出 该处或该段侵限多少，同时凿除部位需要保证换拱后初支及衬砌厚度要求。 ② 风镐凿除喷射混凝土之前，必须先把喷射混凝土的凿除部分与不凿除部分在分界处 切开分离，以防对不凿除部分混凝土有损伤。 ③ 不得大面积拆除初期支护，防止塌方及冒顶。 ④ 拆换位置、钢拱架加工数量、凿除混凝土面积由现场技术人员确认。 ⑤ 换拱后，围岩有可能再次变形沉降，预留沉降量为 25cm。 （2）初期支护钢拱架割除 拱架割除前，先在与被割除钢架相邻的钢架上施做锁脚锚管，防止钢架沉降、变形。 锁脚锚管采用φ 50*5mm无缝钢管，长度 5m，每个部位施做 4 根，与钢架角度不小于 45° 采用 U型筋焊接牢固，注浆采用强度不低于 M20的水泥砂浆，注浆压力 0.5 ～1Mpa。 钢拱架切割应沿半径方向，一次割除一个钢拱架单元，割除前采用顶撑顶住被割除段 的型钢，两端用气焊割除后，再割除钢拱架原有的纵向连接筋，然后用锤头先轻敲震动钢 拱架，使钢拱架松动，此时由 4 名工人人工配合托住钢拱架， 1 人用撬棍从一端到另一端 逐步撬动，直至钢拱架顺利拆除。 钢架切割过程中尽量保证原有钢拱架连接板的完好。 3.2 挂设钢筋网片
在钢拱架拆除完成后，人工进行欠挖处理，对于局部残留的砼采用风镐破除，原有锚 杆继续保留，超前支护等钢结构采用气焊切除，切除时要保证原有钢筋网有足够的搭接长 度，直至轮廓满足施工和设计要求。 岩面修整完成后及时进行初喷，通过原有锚杆挂设钢筋网，钢筋网采用φ 8mm钢筋， 网格间距为 20×20cm，搭接长度为 1～ 2 个网格，喷射混凝土时靠近掌子面的钢拱架不进 行封端处理，保证下一循环搭接长度。 3.3 钢拱架安装 把加工好的相应钢拱架单元运至作业面，调整后定位安装。在钢拱架与初喷混凝土的
空隙处加设混凝土垫块，楔紧钢拱架。 按设计要求进行换拱， ***** 段围岩为 Vb，采用 I20a 工字钢，纵向间距 0.6m，采用 Φ 22 钢筋纵向连接，按设计要求焊接。锁脚采用φ 50*5mm无缝钢管，与钢架角度不小于 45°，长度
5m，每个连接板节点 2 根。
****** 段围岩为 Vc，采用 I20a 工字钢，纵向间距 0.5m，采用Φ 22 钢筋纵向连接，纵 向连接
筋完成后进行锁脚锚管施工， 锁脚采用φ 50*5mm无缝钢管，与钢架角度不小于 45°， 长度 5m，每个连接板节点 2 根。 新建 铁路客运专线工程 ZQSG5标 隧道出口换拱施工方案
4 锁脚锚管施工和 U 型筋的焊接一定要在现场技术员的盯控下完成。锁脚锚管注浆采用 强度不小于 M20的水泥砂浆，注浆压力 0.5 ～1Mpa。
更换第一榀钢架时，纵向连接与原有的纵向连接筋焊接，并采用Φ 22 钢筋帮焊，喷射 混凝土时靠近掌子面的钢拱架不进行封端处理，保证下一循环连接筋与钢架的连接。 原有钢拱架连接板完好，直接采用连接板加螺栓连接；原有钢拱架连接板若已损坏， 现场重新更换连接板，并采用 40*40mm角钢帮焊，保证钢拱架之间的连接。 3.4 喷射混凝土
每单元初期支护拆换完成后及时湿喷 C25混凝土，厚度不小于 28cm，喷射密实，无空 洞。待混凝土喷射完成 3 小时后，方可进入下一循环施工。 3.5 锚杆施工 待喷射混凝土强度达到设计要求后，进行锚杆施工，锚杆施工位置采用红油漆标记。
拱部采用Φ 22 中空锚杆，长度 4m，纵环向间距为 1.2*1.0m ，梅花布置，注浆采用强度不 低于 M20的水泥砂浆，注浆压力不宜大于 0.2MPa；边墙采用Φ 22 砂浆锚杆，长度 4m，纵 环向间距为
1.2*1.0m ，梅花布置，注浆采用强度不低于 M25的水泥砂浆，注浆压力不大于 0.2MPa。
4 监控量测系统
4.1 量测程序 监控量测的目的在于监测围岩变形和压力情况，验证支护衬砌的设计效果，保证围岩 新建 铁路客运专线工程 ZQSG5标 隧道出口换拱施工方案
5 稳定和施工安全；提供判断围岩和支护系统基本稳定的依据，确定衬砌的施做时间；通过 对量测数据的分析处理，掌握地层稳定性变化规律，预见事故和险情，作为调整和休整支 护参数及施工方法的依据，提供围岩和支护衬砌最终稳定的信息。
4.2 测点布置
在隧道换拱施工过程中，监控量测严格进行拱顶下沉量测、水平净空收敛量测两项量
监控量测测点布置图
隧道监控量测程序图 新建 铁路客运专线工程 ZQSG5标 隧道出口换拱施工方案
6 4.3 布点观测
施工前，在洞内该段围岩上布置监控量测点，拱顶下沉观测点及净空收敛观测点按每 5 米一个断面进行布设，以观测围岩及初期支护结构的变化。周边收敛及拱顶下沉测点尽 量集中断面布
设，以便量测成果分析。对初支侵限较大处，增设绝对位移监测点，尤其是 连接钢板处和墙角处。 拱顶下沉观测点，在隧道需换拱的围岩位置上每 3 米设置一个点，换拱施工完的围岩 上每两米设置一个点，并且在换拱施工完 6 小时内进行第一次观测，仪器采用高精度全站 仪，观测频率为每天 2 次，直至二衬完成后为止。 净空收敛观测点，在拱顶下沉观测点同一断面设置，仪器采用高精度全站仪，观测频 率同拱顶下沉观测。 4.4 量测整理及分析
根据测点位移变化速率判断围岩稳定状况，当隧道周边变形趋势有明显减缓趋势，则 说明隧道变形基本处于稳定状态，当变化速率过快、过大，说明位移出现反常的急剧增加 现象，表明围岩及支护已呈不稳状态，应及时加强支护并停止作业，并根据现场及施工情 况进行分析。 4.5 加强监控量测工作
① 监控量测不仅对原初期支护钢架变形进行观测，对增加的换拱同样要加强观测，量 测人员应及时对测量结果进行分析。 ② 换拱安装过程中注意观察初期支护状态包括喷砼层是否产生裂缝、剥离和剪切破 坏、支撑是否压屈变形进行观察分析。对以上情况进行详细描述、记录，并予以评估，作 为及时采取支护参数选择的参考及量测等级选择的依据。 ③ 量测方法及频率 现场量测时根据开挖、换拱施工各工序作业持续时间加大测量频率。 5 注意事项
拆除钢架时要随时注意围岩情况，如发现围岩破碎及掉块现象，立即停止拆除，用喷 射混凝土进行封闭，以稳固围岩。 遵循原有钢拱架纵向连接筋最后割除的原则，以防钢拱架忽然掉落伤人。 严禁对侵限部分的钢拱架之间的混凝土多榀同时凿除，多榀同时换拱，防止暴露面积 过大造成围岩出现突然性垮塌，避免意外事故的发生。 拆换拱过程中，必须全程监测，设安全员全程值守，负责安全管理工作。
xx隧道换拱方案
xx隧道DK118+952.45~DK118+981.5段换拱方案1、工程概况1.1、工程地质情况xx隧道DK118+952.45~DK118+981.5段表层为第四系坡残积层,粉质黏土夹碎块石,洞身穿越下部为侏罗系上统凝灰岩,全风化~弱风化,节理裂隙发育,地下水不发育,埋深15m~23m，其中DK118+952.45~ DK118+955段为Ⅳ级围岩、DK118+955~ DK118+981.5段为Ⅴ级围岩。
根据地表测量及设计资料判断：DK118+950~DK119+000段为偏压结构。
1.2、施工情况1.2.1、施工时间该段施工时间：xx日~xx日。
1.2.2、施工工法DK118+952.45~DK118+955段设计采用超前锚杆预支护（按纵向间距3.0m一环布置），Ⅰ18钢架加强（按纵向间距1.0m一榀布置），CD法施工;DK118+955~ DK118+981.5段设计采用超前小导管预支护（按纵向间距2.4m一环布置），Ⅰ20a钢架加强（按纵向间距0.8m一榀布置），CRD法施工。
根据xx年3月22日变更内容：DK118+952.45~DK118+955段按三台阶临时仰拱法施工;根据xx年5月10日及xx年7月6日变更内容：DK118+955~DK118+975段按三台阶临时仰拱法施工; DK118+975~ DK118+9 81.5段仍按CRD法施工。
1.2.3、施工过程在施工中能严格按照设计及变更要求进行施作，xx年6月30日该隧道按三台阶临时仰拱法施工至DK118+976，由于围岩较差，现场初期支护钢拱架间距由80cm/榀调整为50cm/榀，停止掌子面开挖。
xx年8月8日，DK118+ 963~DK118+976段发现初期支护开裂，裂隙3条、宽度15mm左右；拱顶下沉30mm，水平收敛11cm（8月8日~8月21日）；地表发生开裂，裂隙18条（纵横方向），最大宽度80mm左右。
根据xx年8月21日变更，对原地表新旧裂缝进行封闭，并对DK118+951~ DK118+976段初期支护内侧采用Ⅰ20a 钢架加固处理，间距：50cm/榀，并喷C25砼覆盖呈肋状，按照CRD法架立临时仰拱及竖撑，之后采用Φ42mmL=4.5米长小导管径向注浆,间距1m×1m,梅花型布置。
隧道换拱施工方案范文
隧道换拱施工方案1. 简介当一座隧道的矩形截面不能满足实际使用需求时，需要对其进行换拱加固。
隧道换拱施工方案旨在通过拆除现有结构，增加混凝土拱顶等方式来提高隧道的承载能力和通行条件。
本文将介绍隧道换拱施工方案的具体流程及注意事项，以供工程师和施工人员参考。
2. 施工流程2.1 前期准备在施工前，需要进行详细的勘察和测量工作。
隧道的几何尺寸、原材料的品质、地质条件、施工设备等要素都需纳入考虑。
同时，需要根据隧道原有结构的强度和刚度来设计拱顶的高度、宽度和长度等参数。
此外，还要制定施工计划和安全措施，供工程师和施工人员参考。
2.2 拆除现有结构拆除现有结构是施工的首要任务。
在拆除前，需要先制定拆除方案，并评估拆除工作的危险性，尽可能保证施工人员的安全。
一般情况下，拆除现有结构时需要采用爆破、冲击锤或钻机等设备，以保证拆除的效率和质量。
2.3 加固基础拆除完现有结构后，需要对基础进行加固。
加固基础的目的是为了提高隧道整体的稳定性和承载能力。
加固基础时需要考虑地质条件、水土流动等因素，采用地锚、钢筋混凝土等材料进行加固。
2.4 设计拱顶结构拱顶结构的设计是整个施工方案中最重要的任务之一。
拱顶的高度、宽度和长度等参数需要根据隧道的几何尺寸、使用状况和工程要求等情况进行设计。
在设计时，还需要考虑拱顶的开口、倾角和半径等参数，以保证结构的稳定性和承载能力。
2.5 浇筑拱顶混凝土拱顶混凝土的浇筑是施工的最后一步。
在浇筑前，需要在拱顶架好钢筋骨架和脚手架等设备。
拱顶混凝土应采用高质量的混凝土，并保证浇筑过程的均匀性和完整性。
同时，需要注重混凝土的养护工作，以保证混凝土的质量和强度。
3. 注意事项在隧道换拱施工中，需要注意以下几个方面：3.1 安全措施隧道换拱施工属于高危工程，安全问题应放在首要位置。
施工前，应制定详细的安全方案，如悬挂设备、通风防毒等措施，以保证施工过程中的人身安全。
3.2 现场管理隧道换拱施工现场应进行规范化管理，保持整洁，不要乱堆材料，同时要注意雨水排水，以防因雨水积渍而导致工程受损。
木家隧道换拱施工技术方案(完整)
务川自治县木家隧道及连接线工程K0+890.0~K0+931.5段换拱专项施工方案编制：＿＿＿＿＿＿＿＿＿项目技术负责人审核：＿＿＿＿＿＿＿＿＿公司技术负责人审批：＿＿＿＿＿＿＿＿＿四川科茂建筑工程有限公司二零一七年十月目录一、编制依据二、质量目标三、安全目标四、工程概况4.1、施工情况五、换拱方案5.1、施工准备5.2、建立监控量测系统5.3、洞内排水方案5.4、总体措施5.5、换拱方案六、施工注意事项七、资源配置7.1、机料具的配置7.2、人员配置八、安全保证措施8.1、险情应急处理8.2、安全教育8.3、安全物资8.4、警示标志8.5、其他安全措施木家隧道K0+890.0~K0+931.5段换拱专项施工方案一、编制依据1.木家隧道施工设计图；2．施工现场的工程地质、水文地质、本地资源、交通情况及施工环境等调查资料；3．本企业的施工技术能力、管理水平及类似施工经验。
4.K0+890~K0+931.5段拱顶沉降及收敛记录及相关会议精神。
二、质量目标杜绝施工重大质量事故，杜绝工程质量隐患。
三、安全目标杜绝本方案实施过程中任何安全事故发生。
四、工程概况1、由于木家隧道出口位于山体底部褶皱泥岩V型带，根据2017年8月30日，设计、业主、审计、监理、地堪、施工六方联系会议精神，及相关要求，我公司制定了出口高边坡防护专项施工方案报审，根据审批方案9月1日开始，组织人员、设备、材料实施，但由于征用林地补偿款未及时发放到位，当地村民阻工时有发生，高边坡防护无法开展施工。
2、2017年9月15日开始，由于S204省道路面铺油施工，禁止工程车辆通行，高边坡开挖、防护施工无法开展，人员、设备闲置。
3、2017年9月17日~9月21日连续中到大雨，由于雨水渗入山体裂缝，已造成木家隧道出口高边坡开裂滑动加速，K0+931.0~ K0+910.0段上导洞初期支护收敛、开裂沉降，侵占二衬结构60cm，K0+895.0~ K0+910.0段中导洞初期支护右侧收敛变形，侵占二衬结构5cm，左侧K0+890.0~ K0+892.0段收敛变形，侵占二衬结构15cm，高边坡山体滑动开裂最宽处60cm,存在重大安全隐患。
隧道换拱方案

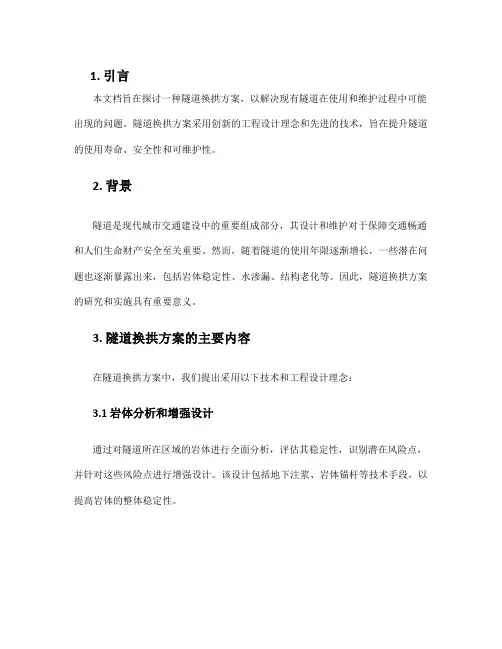

1. 引言本文档旨在探讨一种隧道换拱方案，以解决现有隧道在使用和维护过程中可能出现的问题。
隧道换拱方案采用创新的工程设计理念和先进的技术，旨在提升隧道的使用寿命、安全性和可维护性。
2. 背景隧道是现代城市交通建设中的重要组成部分，其设计和维护对于保障交通畅通和人们生命财产安全至关重要。
然而，随着隧道的使用年限逐渐增长，一些潜在问题也逐渐暴露出来，包括岩体稳定性、水渗漏、结构老化等。
因此，隧道换拱方案的研究和实施具有重要意义。
3. 隧道换拱方案的主要内容在隧道换拱方案中，我们提出采用以下技术和工程设计理念：3.1 岩体分析和增强设计通过对隧道所在区域的岩体进行全面分析，评估其稳定性，识别潜在风险点，并针对这些风险点进行增强设计。
该设计包括地下注浆、岩体锚杆等技术手段，以提高岩体的整体稳定性。
3.2 结构材料改进采用先进的结构材料，如高强度钢材、预应力混凝土等，以提升隧道的承载能力和抗震性能。
同时，进行材料防腐处理，延长隧道的使用寿命。
3.3 排水系统改进设计和建设完善的排水系统，以预防隧道内部的水渗漏问题。
包括设置排水管道、泵站等设施，以及采用防水材料对隧道内壁进行涂覆，确保隧道的干燥和安全。
3.4 监测与维护系统建立全面的隧道监测与维护系统，通过传感器、摄像头等设备对隧道进行实时监测，及时发现隧道内部的问题，并进行维护。
同时，建立健全的维护计划和标准，确保隧道的安全运营。
4. 方案实施隧道换拱方案的实施包括以下几个步骤：4.1 方案设计由专业的隧道工程设计团队进行方案设计，包括岩体分析、结构设计、排水系统设计等。
方案设计需要充分考虑地质、地形等因素，确保方案的科学性和可行性。
4.2 施工建设根据方案设计，组织隧道施工队伍进行施工建设。
施工过程中需要严格按照设计要求进行施工，确保施工质量和安全。
4.3 监测与维护完成隧道建设后，建立监测与维护系统，对隧道进行实时监测，并定期进行维护。
在维护过程中，及时发现隧道内部的问题，并进行修复和加固。
隧道换拱施工方案专家版

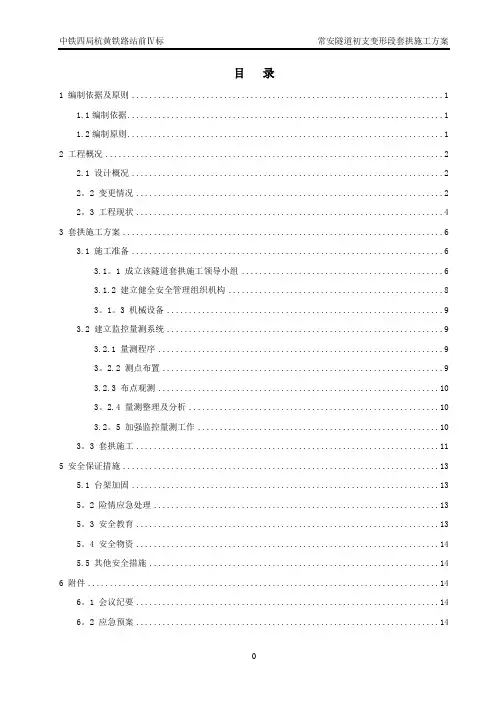

目录1 编制依据及原则 (1)1.1编制依据 (1)1.2编制原则 (1)2 工程概况 (2)2.1 设计概况 (2)2。
