聚氨酯专用术语
聚氨酯行业常用的英文简称缩写
聚氨酯行业常用的英文缩写聚氨酯的英文全称一般为polyurethane，缩写为PU，在行业中还有一些其他英文缩写，我们整理罗列如下：DPA：低气味凝胶催化剂，突出的平衡性和通用性提供良好的流动性TAP 1-甲基-4-（2-二甲氨基乙基）哌嗪：卓越的三聚催化剂，可提高流动性DMDEE（2,2'-二吗啉二乙基醚）：强发泡催化剂,提供稳定的预聚物体系DMAEE：低密度全水硬质泡沫以及低密度半硬质泡沫BDMAEE 双-(2-二甲氨基乙基)醚：高效发泡催化剂BDMA（N,N-二甲基苄胺）：聚氨酯硬泡催化剂、环氧促进剂DMEA（N,N'-二甲基乙醇胺）：在一些硬泡体系中中和酸,PMDETA（五甲基二亚乙基三胺）：对HCFC/水发泡的硬泡特别有效,类似PC5AA，己二酸ADI，一般指的是脂肪族二异氰酸酯BDO，通常为1,4丁二醇CFC，氯氟烷烃C-MDI，碳化二亚胺类改性MDICOC，开杯法测试闪点CASE，泛指非发泡聚氨酯材料，一般分别为这四种材料：coat涂料，adhesive 胶黏剂，sealand密封胶，elastomer弹性体。
CHDO，环己二醇DBP，邻苯二甲酸二丁酯DBTDL，二月桂酸二丁基锡，也简称为T12DEOA，二乙醇胺DEP，邻苯二甲酸二乙酯DETDA，二乙基甲苯二胺，也简称E100DMTDA，二甲硫基甲苯二胺，也简称E300DMC，碳酸二甲酯DMDEE，双吗啉二乙基醚DMF，二甲基甲酰胺DMI，二甲基咪唑DMP，二甲基哌嗪DMMP，甲基磷酸二甲酯DMP-30，三（二甲氨基甲基）苯酚DMT，对苯二甲酸二甲酯DOA，己二酸二辛酯DOP，邻苯二甲酸二辛酯DOTP，对苯二甲酸二辛酯DPG，二丙二醇EG，乙二醇EO，环氧乙烷HDI，六亚甲基二异氰酸酯HDO，1,6己二醇HER，间苯二酚二羟乙基醚HQEE，对苯二酚二羟乙基醚HPR，间苯二酚二羟丙基醚HR，高回弹（海绵）HMDI，氢化MDIHTDI，氢化TDIHXDI，氢化XDIIPDI，异佛尔酮二异氰酸酯HTPB，丁羟胶IPPP，磷酸三异丙基苯酯ISO，设备用异氰酸酯简称L-MDI，液化MDIMC，二氯甲烷MOCA，亚甲基双邻氯苯胺MCDEA，亚甲基双间氯二乙基苯胺MDA，亚甲基二苯胺MDI，二苯基甲烷二异氰酸酯MEK，丁酮NDI，萘二异氰酸酯NPG，新戊二醇PAPI，聚合MDIPBA，聚己二酸丁二醇酯二醇PC，聚碳酸酯PCDL，聚碳酸酯二醇PCL，聚己内酯二醇PDA，聚己二酸二乙二醇酯二醇PDO，丙二醇PEA，聚己二酸乙二醇酯二醇PHD，聚脲多元醇PIR，聚异氰脲酸酯PO，环氧丙烷PPG，泛指弹性体聚醚POP，聚合物多元醇，接枝聚醚PTA，对苯二甲酸PUA，聚氨酯-丙烯酸树脂PUE，聚氨酯弹性体PUF，聚氨酯泡沫PUR，聚氨酯PUU，聚氨酯脲RIM，聚氨酯注射成型RRIM，增强型RIMSRIM，结构RIMTCPP，磷酸含氯阻燃剂TCEP，磷酸阻燃剂TDI，甲苯二异氰酸酯TPP，磷酸三苯酯TEP，磷酸三乙酯TGA，热重分析法TMP，三羟甲基丙烷TPG，二缩三丙二醇TODI，联苯甲苯二异氰酸酯TPTI，拜耳RFE鞋用固化剂TPU，热塑型聚氨酯TTI，三苯基甲烷三异氰酸酯VOC，挥发性有机物UV，紫外线XDI，间苯二亚甲基二异氰酸酯.......等等供应商东莞广思远聚氨酯材料有限公司更多产品ZF-10：高效低气味发泡催化剂，典型应用于制备低气味聚氨酯泡沫制品ZR-50：低气味凝胶催化剂，提供优良的平衡性，可用于聚氨酯模塑高回弹泡沫Z-131：反应型低气味凝胶胺类催化剂复配剂Z-130：低气味凝胶催化剂，平衡凝胶/发泡ZR-70：低气味催化剂，用于包装泡沫和在乙烯基表皮上模塑泡沫发泡和凝胶平衡性好ZR-40（五甲基二亚丙基二胺）：对冷模塑高回弹泡沫特别有效,低气味凝胶和发泡平衡较好的催化剂LE-310：应用于大块海绵的低气味反应型凝胶催化剂，新型的低VOC胺凝胶催化剂,胺含量超过95%LE-530：反应型凝胶催化剂，用于各种聚氨酯发泡产品。
聚氨酯计算公式中有关术语及计算方法
⑴ 外径小于或等于 1000m/m 的设备和管路的厚度计算公式：
DIIn
DI 2（tf ts） D 0 aI（ts ta） DI D 0 2
X
ts = ta+A
a1 式中，D1：保温层外径，m D0：保温层内径，m A： 散热量 Kcal/m2·h（规定值） λ：保温材料导热系数，Kcal/m·h·℃ a1：传热系数 Kcal/m2·h·℃ tf： 管内介质温度，℃ ts： 保温层表面温度，℃ ta： 环境温度℃（对保温采用全年平均气温，对保冷、环境温度和相对温度采 用夏季平均值） X：保温层厚度，m ⑵ 外径大于 1000m/m 的设备和管道以及平面计算公式：
W G
W水 9
式中：G 为异氰酸酯当量值 W 水为水的当量值 9 为水的当量值 发泡配方中所需异氰酸酯总量 聚氨酯泡沫制备过程中,除了多元醇和水需用的异氰酸酯用量外,还需考虑异氰酸酯过量程度 (即异氰酸酯指数)及纯度。 因此，聚氨酯泡沫塑料中所需异氰酸酯总用量公式如下：
W总 G [
W醇 W水 1 ] R 56.1 1000 9 P 羟值
X
（tf ts） 0.022 20 27.7 0.065 （米） aI（ts ta） 7 27.7 30
如 ts 高于露点温度 1℃ ，则：
X
0.022 20 28.2 0.084 （米） 7 28.2 30
所以，以上冷库的绝热层厚度应为 6.5 厘米以上。
W G
100 g
式中：W —异氰酸酯用量 G —异氰酸酯当量值 g—多元醇当量值 TDI 的当量值为 87、MDI 的当量值为 125、PAPI 的当量值为 126~127。
多元醇当量值g
聚氨酯文献常用专业英语词汇
聚氨酯文献常用专业英语词汇acid number 酸值acylurea 酰（基）脲aqurous ployurethane 水溶性聚氨酯alliphanate 脲基甲酸酯amide 酰胺amine equivalent 胺当量amine value 胺值bitolylene diisocyanate 3，3-二甲基-4，4-联苯二异氰酸酯biuret 缩二脲1，4-butylene glycol（1，4-BG）or1，4-Butylene diol（1，4-BDD）1，4-丁二醇caprolactone ployester 己内酯型聚酯caster oil 蓖麻油carbodiimide 碳化二亚胺casting molding machine 浇注机casting PU（CPU）浇注型聚氨酯casting table 浇注平台centrifugal casting 离心浇注chain extender 扩链剂cohension energy 内聚能compression moulding 加压模塑（成型）cream time 乳白时间crosslinking agent 交联剂cyclohexyl diisocyanate （CHDI）环己烷二异氰酸酯4，4-dicyclohecylmethane diisocyanate （H12MDI）4，4-二环己基甲烷二异氰酸酯，即氢化MDIdemould time 脱模时间3，5-diamino-p-chloroisobutylbenzoate（Baytec-1604）3，5-二氨基对氯苯甲酸异丁酯1，4-diazobicyclo-2，2，2-octane（DABCO）1，4-二氮杂-（2，2，2）-双环辛烷，即三亚乙基二胺dibutyltin dilaurate（DBTDL）二丁基锡二月桂酸酯3，3-dichloro-4，4-dianilino methane（MOCA）3，3-二氯-4，4-二氨基二苯甲烷4，4-methylene bis（2-Chloroaniline）4，4-亚甲基双（二-氯苯胺）die C tear strength 撕裂强度（直角形）dihydromethyl propionic acid（DMPA）二羟甲基丙酸1，4-dihydroxybutane 1，4-丁二醇dimethyl methyl phosphonate（DMMP）甲基膦酸二甲酯3，5-dimetylthio toluene dianiline（DMTDA）3，5-二甲硫基甲苯二胺4，4-diphenylmethane diisocyanate（MDI）4，4-二苯（基）甲烷二异氰酸酯domain 微区domain structure 微区结构dynamic properties 动态力学性能elongation at break（Eb）扯断伸长率extrusion moulding 挤出成型extruding moulding machine 挤出机fine mesh sieve screen 条缝筛flexible PU foam 软质聚氨酯泡沫，聚氨酯软泡glycerin -monoallylether 甘油-单烯丙基醚gel time 凝胶时间hard segment domains 硬段微区hardness（shore A）硬度（邵尔A）1，6-hexamethylene diisocyanate（HDI）1，6-六亚甲基二异氰酸酯high pressure impingement mixing（HPIM）高压碰撞混合horizontal centrifruge with one sprindle 单轴卧式离心机hydrogen boad 氢键hydroquinore dihydroxyethylether 氢醌二羟乙基醚hydroxyl number 羟值hydroxyl-terminated polybutadiene 端羟基聚丁二烯imitation leather 人造革，假皮ingredient 配合剂injection moulding 注塑成型injection moulding machine 注塑机integral skin foam 自结皮泡沫，整皮泡沫isocyanurate equivalent 异氰酸酯当量isocyanate index 异氰酸酯指数isophorone diisocyanate（IDDI）（3-isocyanatomethyl-3，5，5-trimethylcyclohexyl isocyanate）异佛尔酮二异氰酸酯liquid injection moulding 液体注射成型liquid PU 液体聚氨酯low free TDI prepolymer 低游离TDI预聚体low-monol polypropylene glycol 低一元醇聚丙二醇microcellular PUE 微孔聚氨酯弹性体micro phase separate 微相分离millable PU（MPU）混炼型聚氨酯modulus 300%（M300）300%模量（300%定伸应力）morphological structure 形态学结构1，5-naphalene diisocyanate（NDI）1，5-萘二异氰酸酯number average molacular weight 数均分子量papa-phenylene diisocyanate（PPDI）对苯二异氰酸酯paracrystalline 次晶percent free NCO NCO，%或NCO（%）percent NCOin prepolymer 预聚物中NCO基百分含量percentage free NCO 游离NCO基百分含量perment set 永久变形phenyl mercury acetate 醋酸苯汞phenyl mercury propionate 丙酸苯汞polybutadiene glycol 聚丁二烯二醇，即端羟基聚丁二烯polybutylene adipate（glycol）聚己二酸丁二醇酯（二醇）polybutylene glycol（PBG）聚丁二醇ploycaprolactone（glycol）聚己内酯（二醇）polyester（diol）聚酯（二醇）ployether 聚醚ployether PU 聚醚型聚氨酯polyethylene propylene adipate （Glycol）聚己二酸乙二（醇）丙二（醇）酯（二醇）polyisocyanurate 聚异氰脲酸酯polymeric glycol 聚合二醇、低聚（物）二醇、大分子二醇ployol 多元醇polytetramethylene glycol（PTMG）聚四亚甲基二醇polyoxytetramethylene glycol（POTMG）聚氧四亚甲基二醇polytetrahydrofuran（PTHF）聚四氢呋喃polytetramethylene ether Glycol（PTMEG）聚四亚甲基醚二醇polyphenylmethane polyisocyanate（PAPI）多苯基多亚甲基多异氰酸酯polypropylene glycol 聚丙二醇polypropylene oxide glycol 聚氧化丙烯二醇polyurethane（PU）聚氨基甲酸酯，简称聚氨酯post vure 后硫化pot life 釜中寿命prepolymer 预聚物，预聚体PU adhesive 聚氨酯粘合剂PU coating 聚氨酯涂料PU elastomer 聚氨酯弹性体PU fiber 聚氨酯纤维PU foam 聚氨酯泡沫PU ionomers 离子型聚氨酯，聚氨酯离聚体PU plastic 聚氨酯塑料PU rubber 聚氨酯橡胶o-xylylene Diisocyanate（XDI）对苯二亚甲基二异氰酸酯quasi-prepolymer 半预聚体，半预聚物reaction injection moulding（RIM）反应注射模塑或反应注射成型rigid block 硬（嵌）段rigid PU foam 硬质聚氨酯泡沫，聚氨酯硬泡rigid Segment 硬链段rise time 起发时间rotary injection reaction 旋转注射反应injection molding 注射成型rotary table 旋转平台rotational casting 回转浇注segmented PU 嵌段聚氨酯semi-flexible（or semirigid）foam 半硬泡set time 固化时间soft segment（or flexible segment）软链段，软段spray coating 喷涂stannous octoate 辛酸亚锡tack-free time 不粘手时间tensile strength 拉伸强度tensioning screen 张力筛rensioning screen with square 方孔张力筛thermoplastic PU（TPU）热塑性聚氨酯3，3-tolidine-4，4-diisocyanate（TODI）（3，3-dimethyldiphenyl-4，4-diisocyanate）3，3-二甲基联苯-4，4-二异氰酸酯toluene diisocyanate 甲苯二异氰酸酯triethylene diamine 三亚乙基二胺trimethylolpropane monoallylether 三羟甲基丙烷单烯丙基醚tripropamol amine 三异丙醇胺two-component low pressure dispensing machine 双组分低压浇注机two-component spraying machine 双组分喷涂机urea 脲urethane 氨基甲酸酯，简称氨酯urethane bond 氨基甲酸酯键urethane link 氨基甲酸酯基，简称氨酯基urethane group 氨基甲酸酯基urethane-urea 氨酯-脲uretidione ring 脲二酮环uretonimine 脲酮亚胺water-blown PU 水发泡聚氨酯water dispersed PU 水系聚氨酯weight average molacular weigth 重均分子量聚氨酯中常用的英文词汇fine mesh sieve screen 条缝筛flexible PU foam 软质聚氨酯泡沫，聚氨酯软泡glycerin -monoallylether 甘油-单烯丙基醚gel time 凝胶时间hard segment domains 硬段微区hardness（shore A）硬度（邵尔A）1，6-hexamethylene diisocyanate（HDI）1，6-六亚甲基二异氰酸酯high pressure impingement mixing（HPIM）高压碰撞混合horizontal centrifruge with one sprindle单轴卧式离心机hydrogen boad 氢键hydroquinore dihydroxyethylether氢醌二羟乙基醚hydroxyl number 羟值hydroxyl-terminated polybutadiene端羟基聚丁二烯imitation leather 人造革，假皮ingredient 配合剂injection moulding 注塑成型injection moulding machine注塑机integral skin foam 自结皮泡沫，整皮泡沫isocyanurate equivalent 异氰酸酯当量isocyanate index 异氰酸酯指数isophorone diisocyanate （ IDDI ）（ 3-isocyanatomethyl-3 ， 5 ，5-trimethylcyclohexyl isocyanate）异佛尔酮二异氰酸酯liquid injection moulding 液体注射成型liquid PU 液体聚氨酯low free TDI prepolymer 低游离TDI 预聚体low-monol polypropylene glycol低一元醇聚丙二醇acid number 酸值acylurea 酰（基）脲aqurous ployurethane 水溶性聚氨酯alliphanate 脲基甲酸酯amide 酰胺amine equivalent 胺当量amine value 胺值bitolylene diisocyanate 3，3-二甲基-4，4-联苯二异氰酸酯biuret 缩二脲1，4-butylene glycol（1，4-BG）or1，4-Butylene diol（1，4-BDD） 1，4- 丁二醇caprolactone ployester 己内酯型聚酯caster oil 蓖麻油carbodiimide 碳化二亚胺casting molding machine 浇注机casting PU（CPU）浇注型聚氨酯casting table 浇注平台centrifugal casting 离心浇注chain extender 扩链剂cohension energy 内聚能compression moulding 加压模塑（成型）cream time 乳白时间crosslinking agent 交联剂cyclohexyl diisocyanate （CHDI）环己烷二异氰酸酯4，4-dicyclohecylmethane diisocyanate（H12MDI） 4，4-二环己基甲烷二异氰酸酯，即氢化MDIdemould time 脱模时间3，5-diamino-p-chloroisobutylbenzoate（Baytec-1604） 3，5-二氨基对氯苯甲酸异丁酯1，4-diazobicyclo-2，2，2-octane（DABCO） 1，4-二氮杂-（2，2，2）-双环辛烷，即三亚乙基二胺dibutyltin dilaurate（DBTDL）二丁基锡二月桂酸酯3，3-dichloro-4，4-dianilino methane（MOCA） 3，3-二氯-4，4-二氨基二苯甲烷4，4-methylene bis（2-Chloroaniline）4，4-亚甲基双（二-氯苯胺）die C tear strength 撕裂强度（直角形）dihydromethyl propionic acid（DMPA）二羟甲基丙酸1，4-dihydroxybutane 1，4-丁二醇dimethyl methyl phosphonate（DMMP）甲基膦酸二甲酯3，5-dimetylthio toluene dianiline（DMTDA）3，5-二甲硫基甲苯二胺4，4-diphenylmethane diisocyanate（MDI）4，4-二苯（基）甲烷二异氰酸酯domain 微区domain structure 微区结构dynamic properties 动态力学性能elongation at break（Eb）扯断伸长率extrusion moulding 挤出成型extruding moulding machine挤出机fine mesh sieve screen 条缝筛flexible PU foam 软质聚氨酯泡沫，聚氨酯软泡glycerin -monoallylether 甘油-单烯丙基醚gel time 凝胶时间hard segment domains 硬段微区hardness（shore A）硬度（邵尔A）1，6-hexamethylene diisocyanate（HDI）1，6-六亚甲基二异氰酸酯high pressure impingement mixing（HPIM）高压碰撞混合horizontal centrifruge with one sprindle单轴卧式离心机hydrogen boad 氢键hydroquinore dihydroxyethylether氢醌二羟乙基醚hydroxyl number 羟值hydroxyl-terminated polybutadiene端羟基聚丁二烯imitation leather 人造革，假皮ingredient 配合剂injection moulding 注塑成型injection moulding machine注塑机integral skin foam 自结皮泡沫，整皮泡沫isocyanurate equivalent 异氰酸酯当量isocyanate index 异氰酸酯指数isophorone diisocyanate （ IDDI ）（ 3-isocyanatomethyl-3 ， 5 ，5-trimethylcyclohexyl isocyanate）异佛尔酮二异氰酸酯liquid injection moulding 液体注射成型liquid PU 液体聚氨酯low free TDI prepolymer 低游离TDI 预聚体low-monol polypropylene glycol低一元醇聚丙二醇microcellular PUE 微孔聚氨酯弹性体micro phase separate 微相分离millable PU（MPU）混炼型聚氨酯modulus 300%（M300） 300%模量（300%定伸应力）morphological structure 形态学结构1，5-naphalene diisocyanate（NDI）1，5-萘二异氰酸酯number average molacular weight数均分子量papa-phenylene diisocyanate（PPDI）对苯二异氰酸酯paracrystalline 次晶percent free NCO NCO，%或NCO（%）percent NCOin prepolymer预聚物中NCO 基百分含量percentage free NCO 游离NCO 基百分含量perment set 永久变形phenyl mercury acetate 醋酸苯汞phenyl mercury propionate 丙酸苯汞polybutadiene glycol 聚丁二烯二醇，即端羟基聚丁二烯polybutylene adipate（glycol）聚己二酸丁二醇酯（二醇）polybutylene glycol（PBG）聚丁二醇ploycaprolactone（glycol）聚己内酯（二醇）polyester（diol）聚酯（二醇）ployether 聚醚ployether PU 聚醚型聚氨酯polyethylene propylene adipate （Glycol）聚己二酸乙二（醇）丙二（醇）酯（二醇）polyisocyanurate 聚异氰脲酸酯polymeric glycol 聚合二醇、低聚（物）二醇、大分子二醇ployol 多元醇polytetramethylene glycol（PTMG）聚四亚甲基二醇polyoxytetramethylene glycol（POTMG）聚氧四亚甲基二醇polytetrahydrofuran（PTHF）聚四氢呋喃polytetramethylene ether Glycol（PTMEG）聚四亚甲基醚二醇polyphenylmethane polyisocyanate（PAPI）多苯基多亚甲基多异氰酸酯polypropylene glycol 聚丙二醇polypropylene oxide glycol聚氧化丙烯二醇polyurethane（PU）聚氨基甲酸酯，简称聚氨酯post vure 后硫化pot life 釜中寿命prepolymer 预聚物，预聚体PU adhesive 聚氨酯粘合剂PU coating 聚氨酯涂料PU elastomer 聚氨酯弹性体PU fiber 聚氨酯纤维PU foam 聚氨酯泡沫PU ionomers 离子型聚氨酯，聚氨酯离聚体PU plastic 聚氨酯塑料PU rubber 聚氨酯橡胶o-xylylene Diisocyanate（XDI）对苯二亚甲基二异氰酸酯quasi-prepolymer 半预聚体，半预聚物reaction injection moulding（RIM）反应注射模塑或反应注射成型rigid block 硬（嵌）段rigid PU foam 硬质聚氨酯泡沫，聚氨酯硬泡rigid Segment 硬链段rise time 起发时间rotary injection reaction 旋转注射反应injection molding 注射成型rotary table 旋转平台rotational casting 回转浇注segmented PU 嵌段聚氨酯semi-flexible（or semirigid）foam半硬泡set time 固化时间soft segment（or flexible segment）软链段，软段spray coating 喷涂stannous octoate 辛酸亚锡tack-free time 不粘手时间tensile strength 拉伸强度tensioning screen 张力筛rensioning screen with square方孔张力筛thermoplastic PU（TPU）热塑性聚氨酯3 ， 3-tolidine-4 ， 4-diisocyanate （ TODI ）（ 3 ，3-dimethyldiphenyl-4 ，4-diisocyanate）3，3-二甲基联苯-4，4-二异氰酸酯toluene diisocyanate 甲苯二异氰酸酯triethylene diamine 三亚乙基二胺trimethylolpropane monoallylether三羟甲基丙烷单烯丙基醚tripropamol amine 三异丙醇胺two-component low pressure dispensing machine双组分低压浇注机two-component spraying machine双组分喷涂机urea 脲urethane 氨基甲酸酯，简称氨酯urethane bond 氨基甲酸酯键urethane link 氨基甲酸酯基，简称氨酯基urethane group 氨基甲酸酯基urethane-urea 氨酯-脲uretidione ring 脲二酮环uretonimine 脲酮亚胺water-blown PU 水发泡聚氨酯water dispersed PU 水系聚氨酯weight average molacular weigth 重均分子量acid number 酸值acylurea 酰（基）脲aqurous ployurethane 水溶性聚氨酯alliphanate 脲基甲酸酯amide 酰胺amine equivalent 胺当量amine value 胺值bitolylene diisocyanate 3，3-二甲基-4，4-联苯二异氰酸酯biuret 缩二脲1，4-butylene glycol（1，4-BG）or1，4-Butylene diol（1，4-BDD） 1，4- 丁二醇caprolactone ployester 己内酯型聚酯caster oil 蓖麻油carbodiimide 碳化二亚胺casting molding machine 浇注机。
聚氨酯专用术语
聚氨酯术语一、定义1、羟值：1克聚合物多元醇所含的羟基（－OH）量相当于KOH的毫克数，单位mgKOH/g。
2、当量：当量＝56100/羟值3、异氰酸根含量：4、异氰酸酯指数：表示聚氨酯配方中异氰酸酯过量的程度，通常用字母R表示。
5、扩链剂：是指能使分子链延伸、扩展或形成空间网状交联的低分子量醇类、胺类化合物。
6、硬段：聚氨酯分子主链上由异氰酸酯、扩链剂、交联剂反应所形成的链段，这些基团内聚能较大、空间体积较大、刚性较大。
7、软段：碳碳主链聚合物多元醇，柔顺性较好，在聚氨酯主链中为柔性链段。
8、发泡指数：把相当于在100份聚醚中使用的水的份数定义为发泡指数(I F)。
9、一步法：指将低聚物多元醇、二异氰酸酯、扩链剂和催化剂等同时混合后直接注入模具中，在一定温度下固化成型的方法。
10、预聚物法：首先将低聚物多元醇与二异氰酸酯进行预聚反应，生成端NCO基的聚氨酯预聚物，浇注时再将预聚物与扩链剂反应，制备聚氨酯弹性体的方法，称之为预聚物法。
11、半预聚物法：半预聚物法与预聚物法的区别是将部分聚酯多元醇或聚醚多元醇跟扩链剂、催化剂等以混合物的形式添加到预聚物中。
12、反应注射成型：又称反应注塑模制RIM(Reaction Injection Moulding)，是由分子量不大的齐聚物以液态形式进行计量，瞬间混合的同时注入模具，而在模腔中迅速反应，材料分子量急骤增加，以极快的速度生成含有新的特性基团结构的全新聚合物的工艺。
13、发泡指数：即把相当于在100份聚醚中使用的水的份数定义为发泡指数(I F)。
14、发泡反应：一般是指有水与异氰酸酯反应生成取代脲，并放出CO2的反应。
15、凝胶反应：一般即指氨基甲酸酯的形成反应。
16、凝胶时间：在一定条件下，液态物质形成凝胶所需的时间。
17、乳白时间：在I区即将结束时，在液相聚氨酯混合物料中即出现乳白现象。
该时间在聚氨酯泡沫体生成中称为乳白时间(cream time)。
聚氨酯保温板相关术语
聚氨酯硬泡：以A组分料和B组分料混合反应形成的具有防水和保温隔热等功能的硬质泡沫塑料，称为聚氨酯硬质泡沫，简称聚氨酯硬泡。
A组分料：A组分料是指由组合多元醇(组合聚醚或聚酯)及发泡剂等添加剂组成的组合料，俗称白料。
A组分料是形成聚氨酯硬泡的必要原料之一。
B组分料：B组分料是指主要成分为异氰酸酯的原材料，俗称黑料。
B组分料也是形成聚氨酯硬泡的必要原料之一。
聚氨酯硬泡外墙外保温系统：由聚氨酯硬泡保温层、界面层、抹面层、饰面层或固定材料等构成，形成于外墙外表面的非承重保温构造的总称。
喷涂法施工聚氨酯硬泡：采用专用的喷涂设备，使A组分料和B组分料按一定比例从喷枪口喷出后瞬间均匀混合，之后迅速发泡，在外墙基层上形成无接缝的聚氨酯硬泡。
聚氨酯硬泡的该种施工方法称为喷涂法。
浇注法施工聚氨酯硬泡：采用专用的浇注设备，将由A组分料和B组分料按一定比例从浇注枪口喷出后形成的混合料注入已安装于外墙的模板空腔中，之后混合料以一定速度发泡，在模板空腔中形成饱满连续的聚氨酯硬泡体。
聚氨酯硬泡的该种施工方法称为浇注法。
聚氨酯硬泡保温板：聚氨酯硬泡保温板是指在工厂的专业生产线上生产的、以聚氨酯硬泡为芯材、两面覆以某种非装饰面层的保温板材。
面层一般是为了增加聚氨酯硬泡保温板与基层墙面的粘结强度，防紫外线和减少运输中的破损。
聚氨酯硬泡复合保温板：聚氨酯硬泡复合保温板是指在工厂的专业生产线上生产的、以聚氨酯硬泡为芯材、两面或单面覆以某种装饰面层的复合板材。
河南千万间聚氨酯复合保温板粘帖法施工聚氨酯硬泡：采用专门的粘结材料将聚氨酯硬泡保温板或聚氨酯硬泡复合保温板粘帖于外墙基层表面形成保温层或保温装饰复合层。
聚氨酯硬泡的该种施工方法称为粘帖法。
龙骨：以适当的方式、足够的强度固定于建筑外墙的承重部位，用于挂附聚氨酯硬泡保温板或装饰板材的骨架，称为龙骨。
挂件：将聚氨酯硬泡保温板或装饰板材以足够的强度固定于龙骨上的机械固定件，称为挂件。
干挂法施工聚氨酯硬泡：采用专门的挂件将聚氨酯硬泡保温板或保温装饰复合板固定于外墙基层表面形成保温层或保温装饰复合层。
聚氨酯计算公式中有关术语及计算方法
PU 资料聚氨酯计算公式中有关术语及计算方法1. 官能度官能度是指有机化合物结构中反映出特殊性质(即反应活性)的原子团数目。
对聚醚或聚酯多元醇来说，官能度为起始剂含活泼氢的原子数。
2. 羟值在聚酯或聚醚多元醇的产品规格中，通常会提供产品的羟值数据。
从分析角度来说，羟值的定义为：一克样品中的羟值所相当的氢氧化钾的毫克数。
在我们进行化学计算时，一定要注意，计算公式中的羟值系指校正羟值，即 羟值校正 = 羟值分析测得数据 + 酸值 羟值校正 = 羟值分析测得数据 - 碱值对聚醚来说，因酸值通常很小，故羟值是否校正对化学计算没有什么影响。
但对聚酯多元醇则影响较大，因聚酯多元醇一般酸值较高，在计算时，务必采用校正羟值。
严格来说，计算聚酯羟值时，连聚酯中的水份也应考虑在内。
例，聚酯多元醇测得羟值为224.0，水份含量0.01%，酸值12，求聚酯羟值 羟值校正 = 224.0 + 1.0 + 12.0 = 257.03. 羟基含量的重量百分率在配方计算时，有时不提供羟值，只给定羟基含量的重量百分率，以OH%表示。
羟值 = 羟基含量的重量百分率×33 例，聚酯多元醇的OH%为5，求羟值 羟值 = OH% × 33 = 5 × 33 = 1654. 分子量分子量是指单质或化合物分子的相对重量,它等于分子中各原子的原子量总和。
（56.1为氢氧化钾的分子量）例，聚氧化丙烯甘油醚羟值为50，求其分子量。
对简单化合物来说，分子量为分子中各原子量总和。
羟值官能度分子量10001.56⨯⨯=336650100031.56=⨯⨯=分子量如二乙醇胺，其结构式如下： CH 2CH 2OH HN<CH 2CH 2OH分子式中，N 原子量为14，C 原子量为12，O 原子量为16，H 原子量为1，则二乙醇胺分子量为：14+4×12+2×16+11×1=1055. 异氰酸基百分含量异氰酸基百分含量通常以NCO%表示，对纯TDI 、MDI 来说，可通过分子式算出。
聚氨酯计算公式中有关术语及计算方法
PU 资料聚氨酯计算公式中有关术语及计算方法1. 官能度官能度是指有机化合物结构中反映出特殊性质(即反应活性)的原子团数目。
对聚醚或聚酯多元醇来说，官能度为起始剂含活泼氢的原子数。
2. 羟值在聚酯或聚醚多元醇的产品规格中，通常会提供产品的羟值数据。
从分析角度来说，羟值的定义为：一克样品中的羟值所相当的氢氧化钾的毫克数。
在我们进行化学计算时，一定要注意，计算公式中的羟值系指校正羟值，即 羟值校正 = 羟值分析测得数据 + 酸值 羟值校正 = 羟值分析测得数据 - 碱值对聚醚来说，因酸值通常很小，故羟值是否校正对化学计算没有什么影响。
但对聚酯多元醇则影响较大，因聚酯多元醇一般酸值较高，在计算时，务必采用校正羟值。
严格来说，计算聚酯羟值时，连聚酯中的水份也应考虑在内。
例，聚酯多元醇测得羟值为224.0，水份含量0.01%，酸值12，求聚酯羟值 羟值校正 = 224.0 + 1.0 + 12.0 = 257.03. 羟基含量的重量百分率在配方计算时，有时不提供羟值，只给定羟基含量的重量百分率，以OH%表示。
羟值 = 羟基含量的重量百分率×33 例，聚酯多元醇的OH%为5，求羟值 羟值 = OH% × 33 = 5 × 33 = 1654. 分子量分子量是指单质或化合物分子的相对重量,它等于分子中各原子的原子量总和。
（56.1为氢氧化钾的分子量）例，聚氧化丙烯甘油醚羟值为50，求其分子量。
对简单化合物来说，分子量为分子中各原子量总和。
羟值官能度分子量10001.56⨯⨯=336650100031.56=⨯⨯=分子量如二乙醇胺，其结构式如下： CH 2CH 2OH HN<CH 2CH 2OH分子式中，N 原子量为14，C 原子量为12，O 原子量为16，H 原子量为1，则二乙醇胺分子量为：14+4×12+2×16+11×1=1055. 异氰酸基百分含量异氰酸基百分含量通常以NCO%表示，对纯TDI 、MDI 来说，可通过分子式算出。
聚氨酯行业术语名词解释
聚氨酯行业术语名词解释A组分——在美国常把双组分体系中的异氰酸酯组分称为A组分，可含有一部分多元醇。
B组分则是由扩链剂和匹配的多元醇组成。
注意：这一术语在欧洲和一些国家正好相反。
酸值——指多元醇中残存的微量的酸。
通常在聚酯二醇中约0.5%，在聚醚二醇中约0.05%或更低。
酸值越低越好。
B组分——见A组分。
玻璃化转变——随着温度的降低，PU逐渐失去其弹性而变硬。
在软段Tg，PU的性质会发生明显变化，以至局部使分子运动真正停止。
指数——PU中异氰酸酯的总当量与（羟基+胺）的总当量之比，用百分数表示，TPU制作者多采用羟值——每单位重量的多元醇的羟基含量。
（羟值对应于分子量，由它可知所需的NCO含量）。
化学计量——研究化学反应的质量平衡，在氨基甲酸酯化学中，此术语的范围更窄。
它仅指每当量异氰酸酯基所需硫化剂的当量值。
Tanδ——两个模量比，它可表征能量损耗。
Tanδ高，说明能量损耗高，内生热明显。
Hard=Hardness Shore A或D，硬度邵A或DMod.=Modulus at 100%, 200%或300% elongation 当伸长100%，200%，300%时对应的模量Elon.=Elongation，伸长率Ten.=Tensile strength，拉伸强度Grav.=Graves tear，割口撕裂Trou.=Trouser tear，裤形撕裂Rub.=Rebound by resilience，回弹Comp.=Compression Set method B，压缩变形法BAbr.=Abrasion(DIN or NBS)，磨耗（DIN或NBS)Vic=Vicat softening temperature，维卡软化温度Soft MP=Soft segment melting point，软段熔点Hard MP=Hard segment melting point，硬段熔点Glass Tr.=Glass transition temperature，玻璃化转变温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

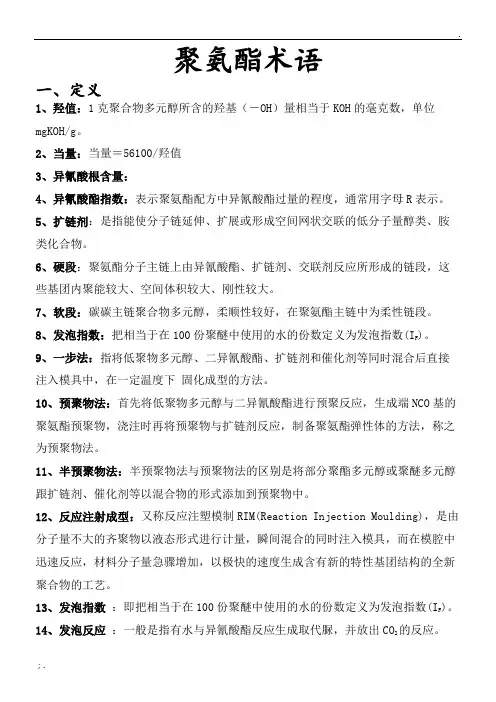

聚氨酯术语一、定义1、羟值：1克聚合物多元醇所含的羟基（－OH）量相当于KOH的毫克数，单位mgKOH/g。
2、当量：当量＝56100/羟值3、异氰酸根含量：4、异氰酸酯指数：表示聚氨酯配方中异氰酸酯过量的程度，通常用字母R表示。
5、扩链剂：是指能使分子链延伸、扩展或形成空间网状交联的低分子量醇类、胺类化合物。
6、硬段：聚氨酯分子主链上由异氰酸酯、扩链剂、交联剂反应所形成的链段，这些基团内聚能较大、空间体积较大、刚性较大。
7、软段：碳碳主链聚合物多元醇，柔顺性较好，在聚氨酯主链中为柔性链段。
8、发泡指数：把相当于在100份聚醚中使用的水的份数定义为发泡指数(I F)。
9、一步法：指将低聚物多元醇、二异氰酸酯、扩链剂和催化剂等同时混合后直接注入模具中，在一定温度下固化成型的方法。
10、预聚物法：首先将低聚物多元醇与二异氰酸酯进行预聚反应，生成端NCO基的聚氨酯预聚物，浇注时再将预聚物与扩链剂反应，制备聚氨酯弹性体的方法，称之为预聚物法。
11、半预聚物法：半预聚物法与预聚物法的区别是将部分聚酯多元醇或聚醚多元醇跟扩链剂、催化剂等以混合物的形式添加到预聚物中。
12、反应注射成型：又称反应注塑模制RIM(Reaction Injection Moulding)，是由分子量不大的齐聚物以液态形式进行计量，瞬间混合的同时注入模具，而在模腔中迅速反应，材料分子量急骤增加，以极快的速度生成含有新的特性基团结构的全新聚合物的工艺。
13、发泡指数：即把相当于在100份聚醚中使用的水的份数定义为发泡指数(I F)。
14、发泡反应：一般是指有水与异氰酸酯反应生成取代脲，并放出CO2的反应。
15、凝胶反应：一般即指氨基甲酸酯的形成反应。
16、凝胶时间：在一定条件下，液态物质形成凝胶所需的时间。
17、乳白时间：在I区即将结束时，在液相聚氨酯混合物料中即出现乳白现象。
该时间在聚氨酯泡沫体生成中称为乳白时间(cream time)。
18、扩链系数：是指扩链剂组分(包括混合扩链剂)中氨基、羟基的量(单位：mo1)与预聚体中NCO的量的比值，也就是活性氢基团与NCO的摩尔数（当量数）比值。
19、低不饱和度聚醚：主要针对PTMG开发，PPG的价格，不饱和度降低到0.05mol/kg,接近PTMG的性能，采用DMC催化剂，主要品种Bayer公司Acclaim系列产品。
20、氨酯级溶剂：21、物理发泡剂：物理发泡剂就是泡沫细孔是通过某一种物质的物理形态的变化，即通过压缩气体的膨胀、液体的挥发或固体的溶解而形成的22、化学发泡剂：化学发泡剂是那些经加热分解后能释放出二氧化碳和氮气等气体，并在聚合物组成中形成细孔的化合物23、物理交联:在高聚物软链中有部分硬质链，硬质链在软化点或熔点以下的温度具有与化学交联后的硫化橡胶同样的物理性质的现象。
24、化学交联:指在光、热、高能辐射、机械力、超声波和交联剂等作用下，大分子链间通过化学键联结起来，形成网状或体形结构高分子的过程。
二、简答1、常用的异氰酸酯从结构上看有哪几类?答：分为脂肪族，脂环族，芳香族2、常用的异氰酸酯有哪几种？写出结构式答：甲苯二异氰酸酯（TDI），二苯基甲烷-4,4’-二异氰酸酯（MDI），多苯基甲烷多异氰酸酯（PAPI），液化MDI，六亚甲基二异氰酸酯（HDI），氢化TDI，3、TDI－100和TDI-80含义？答：TDI－100是指全部由2,4结构的甲苯二异氰酸酯组成；TDI-80是指由80％的2，4结构的甲苯二异氰酸酯和20％的2,6结构组成的混合物。
4、TDI和MDI在聚氨酯材料的合成中各有何特点？答：对于2,4－TDI和2,6－TDI的反应活性。
2,4-TDI的反应活性比2,6-TDI高数倍，这是因为，2,4－TDI中4位NCO离2位NCO及甲基较远，几乎无位阻，而2,6-TDI的NCO受邻位甲基的位阻效应较大，反应活性受到影响。
MDI的两个NCO基团相距较远、且周围无取代基，故这两个NCO的活性都较大，即使其中一个NCO参加了反应，使剩下的NCO活性有所下降，总的来说活性仍较大，故MDI型聚氨酯预聚体的反应活性比TDI预聚体大。
5、HDI、IPDI、MDI、TDI、NDI中耐黄变哪几种较好？答：HDI（属于不变黄脂肪族二异氰酸酯），IPDI（制成的聚氨酯树脂具有优秀的耐光学稳定性和耐化学药品性，一般用于制造高档不变色的聚氨酯树脂）6、MDI改性的目的及常用的改性方法，答：液化MDI：改性目的：液化纯MDI是经过液化改性的MDI，它克服了纯MDI的一些缺陷（常温下固体，使用要融化,多次加热影响性能），也为MDI基聚氨酯材料性能的提高和改善提供了进行大范围改性的基础。
方法：①氨基甲酸酯(urethane )改性的液化MDI。
②碳化二亚胺(carbodiimide)和脲酮亚胺(uretonimine)型改性液化MDI。
③掺合型液化MDI氢化TDI，学名为甲基环已基二异氰酸酯，脂肪族异氰酸酯，其对光稳定，不会产生黄变的生色基团7、常用的聚合物多元醇有哪几类？答：聚酯多元醇，聚醚多元醇8、聚酯多元醇工业生产方法主要有几种？答：A、真空熔融法 B、载气熔融法 C、共沸蒸馏法9、聚酯、聚醚多元醇的分子主链上有哪些特殊结构？答：聚酯多元醇：在分子主链上含有酯基，在端基上具有羟基(－OH)的大分子醇类化合物。
聚醚多元醇：在分子主链结构上含有醚键(－O－）、端基带有（－OH）或胺基（－NH2)的聚合物或齐聚物。
10、根据特性聚醚多元醇分几类？答：高活性聚醚多元醇，接枝型聚醚多元醇，阻燃型聚醚多元醇，杂环改性聚醚多元醇，聚四氢呋喃多元醇11、根据起始剂分普通聚醚有几种？答：聚氧化丙烯二醇，聚氧化丙烯三醇，硬泡聚醚多元醇，低不饱和度聚醚多元醇12、常用的聚氨酯催化剂有哪几类？各包括哪几个常用品种？答：叔胺类催化剂，常用品种有：三亚乙基二胺，二甲基乙醇胺，N－甲基吗啡啉，N,N-二甲基环已胺金属烷基化合物，常用品种有：有机锡类催化剂，可分为辛酸亚锡，油酸亚锡，二丁基锡二月桂酸酯13、常用聚氨酯扩链剂或交联剂有哪些？答：多元醇类（1,4-丁二醇），脂环醇类，芳醇类，二胺类，醇胺类（乙醇胺，二乙醇胺）14、异氰酸酯的反应机理答：异氰酸酯与活泼氢化合物的反应，就是由于活泼氢化合物分子中的亲核中心进攻NCO基的碳原子而引起的。
反应机理如下：15、异氰酸酯结构如何影响NCO基团的反应活性？答：A.R基的电负性：若R基为吸电子基，-NCO集团中C原子电子云密度更加降低，更容易受到亲核试剂的进攻，即更容易和醇类、胺类等化合物进行亲核反应。
若R为供电子基，通过电子云传递，将会使－NCO基团中C原子的电子云密度增加，使它不容易受到亲核试剂的进攻，它与含活泼氢化合物的反应能力下降。
B. 诱导效应：由于芳香族二异氰酸酯中含有两个NCO基团，当第一个－NCO基因参加反应时，由于芳环的共轭效应，未参加反应的－NCO基团会起到吸电子基的作用，使第一个NCO基团反应活性增强，这种作用就是诱导效应。
C. 空间位阻效应：在芳香族二异氰酸酯分子中，假如两个－NCO基团同时处在一个芳环上，那么其中的一个NCO基对另一个NCO基反应活性的影响往往是比较显著的。
但是当两个NCO基分别处在同一分子中的不同芳环上，或它们被烃链或芳环所隔开，这样它们之间的相互影响就不大，而且随链烃长度的增加或芳环数目的增加而减小。
16、活泼氢化合物种类与NCO反应活性答：脂肪族NH2＞芳香族NH2＞伯醉OH＞水＞仲OH＞酚OH＞羧基＞取代脲＞酰胺＞氨基甲酸酯。
(若亲核中心的电子云密度越大，其电负性越强，它与异氰酸酯的反应活性则越高，反应速度也越快；反之则活性低。
)17、异氰酸酯和活泼氢化合物常见反应答：与醇反应生成氨基甲酸酯：与水反应:制备聚氨酯泡沫塑料的基本反应之一。
它们之间的反应首先生成不稳定的氨基甲酸，然后分解成CO2和胺，如果异氰酸酯过量，生成的胺会和异氰酸酯反应生成脲。
酰胺化合物只有在较高的温度下（如>100℃），才能与异氰酸酯发生中等速度的反应，生成酰基脲。
胺与异氰酸酯反应生成取代脲结构。
18、羟基化合物对其与异氰酸酯反应活性的影响答：活泼氢化合物(ROH或RNH2)的反应性与R的性质有关，当R为吸电子基(电负性低)，则氢原子转移出困难，活泼氢化合物与NCO的反应较为困难；若R为供电子取代基，则能提高活泼氢化合物与NCO的反应活性。
19、异氰酸酯与水的反应有何用途答：是制备聚氨酯泡沫塑料的基本反应之一。
它们之间的反应首先生成不稳定的氨基甲酸，然后分解成CO2和胺，如果异氰酸酯过量，生成的胺会和异氰酸酯反应生成脲。
20、在聚氨酯弹性体制备时，聚合物多元醇含水量应严格控制答：对于弹性体、涂料、纤维中要求不能有气泡，所以原料中的含水量必须严格控制，通常要求低于0.05%。
21、异氰酸酯与氨基甲酸酯及脲基的反应22、胺类、锡类催化剂对异氰酸酯反应的催化作用区别答：叔胺类催化剂对异氰酸酯与水的反应催化效率大，而锡类催化剂对异氰酸酯与羟基反应的催化效率大。
23、为什么聚氨酯树脂可以看作是一种嵌段聚合物，链段结构有何特点？答：因为在聚氨酯树脂的链段是有硬段和软段组成，硬段是指聚氨酯分子主链上由异氰酸酯、扩链剂、交联剂反应所形成的链段，这些基团内聚能较大、空间体积较大、刚性较大。
而软段是指碳碳主链聚合物多元醇，柔顺性较好，在聚氨酯主链中为柔性链段。
24、影响聚氨酯材料性能的因素有哪些？答：基团的内聚能，氢键，结晶性，交联度，分子量，硬段，软段25、聚氨酯材料分子主链上软段、硬段各来自哪些原料答：软段由低聚物多元醇（聚酯、聚醚二醇等）组成，硬段由多异氰酸酯或其与小分子扩链剂组成。
