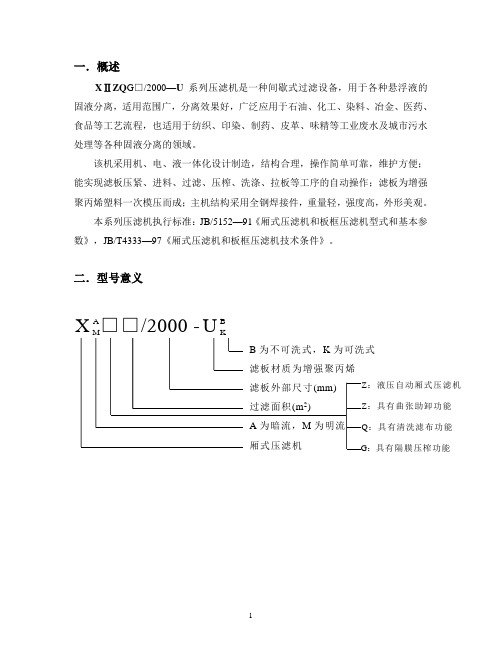

一．概述XⅡZQ G□/2000—U系列压滤机是一种间歇式过滤设备，用于各种悬浮液的固液分离，适用范围广，分离效果好，广泛应用于石油、化工、染料、冶金、医药、食品等工艺流程，也适用于纺织、印染、制药、皮革、味精等工业废水及城市污水处理等各种固液分离的领域。
该机采用机、电、液一体化设计制造，结构合理，操作简单可靠，维护方便；能实现滤板压紧、进料、过滤、压榨、洗涤、拉板等工序的自动操作；滤板为增强聚丙烯塑料一次模压而成；主机结构采用全钢焊接件，重量轻，强度高，外形美观。
本系列压滤机执行标准：JB/5152—91《厢式压滤机和板框压滤机型式和基本参数》，JB/T4333—97《厢式压滤机和板框压滤机技术条件》。
二．型号意义A□□/2000 -U B三．主要技术参数四．结构与工作原理XⅡZQ G□/2000—U系列压滤机是集机、电、液于一体的现代技术水平先进的分离机械产品。
它由以下几个部分组成：即机架、自动拉板机构、过滤系统、隔膜压榨系统、翻板接液系统、曲张助卸机构、滤布清洗系统、液压系统和电气控制系统。
具体结构见附图一。
1. 机架部分机架部分是机器的基础，用以支撑过滤机构，连接其它部件。
它主要由止推板、压紧板、油缸座、油缸和主梁等部件组成。
机器工作时，油缸活塞推动压紧板，将位于压紧板与止推板之间的滤板和滤布压紧，以保证料浆在滤室内加压过滤和压榨时的密封。
2. 过滤部分过滤部分是由滤板、滤布组成。
以一定次序排列在主梁上的滤板滤布形成一个个的过滤单元——滤室（见图二：过滤和洗涤流程图）。
过滤时，料浆在进料泵的推动下，经止推板上的进料口进入各滤室内，压滤过程开始时，料浆在压力作用下进行固液分离。
由于滤布的架桥作用，使固体留在滤室内形成滤饼，滤液由水嘴（明流）或出液管（暗流）排出。
若需要洗涤滤饼，可由止推板上的洗涤口通入一定的洗涤水，对滤饼进行洗涤。
同样，若需较低含水率的滤饼，可从止推板上的洗涤口通入压缩空气，穿过滤饼层，以置换滤饼中的部分水分（适用于UK机型）。
恒泰200馈电说明书和配件表
KBZ2-200/1140V智能型馈电开关配件浙江恒泰科技有限公司KBZ2—200/1140（660）矿用隔爆型真空智能馈电开关使用说明书目录1、概述 (1)2、结构特征与工作原理 (1)3、技术特性 (3)4、尺寸、重量 (5)5、安装、调试 (5)6、使用、操作 (5)7、故障分析与排除 (8)8、保养、维修 (8)9、运输、贮存 (9)10、订货须知 (9)11、售后服务及承诺 (9)12、附件 (9)13、电气接线图、原理图、控制板原理图 (12)浙江恒泰科技有限公司1、概述、主要用途KBZ2-200/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，额定电流为400A（200A），作为配电系统的总开关或分开关使用，当电路中出现过载、短路、漏电和欠压故障时，馈电开关能自动切断电源。
安装使用前，请详细阅读使用说明书。
1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅱ类。
、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流设计序号低压真空矿用隔爆型馈电开关、产品执行标准：MT871-2000。
2、结构特征与工作原理、结构特征2.1.1、馈电开关的隔爆外壳呈圆柱形，具有凸出的底和盖，并安装与撬形底座上。
隔爆外壳分为上、下两个空腔即接线腔与主腔。
接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。
RX200无纸记录仪使用说明书
第3章
3.1 3.2 3.3 3.4 3.5
各部分的名称/使用模式/通用键操作
各部分的名称和功能………………………………………………3-1 使用外部存储媒体…………………………………………………3-3 使用模式……………………………………………………………3-4 关于功能设置………………………………………………………3-6 通用键操作…………………………………………………………3-7
附属品
配有下述附件。确认有无短缺或损伤。
序号 1 2 3
名称 安装支架 使用说明书 合格证
4 标准软件
5 通讯数据线 6 U盘
数量 2 1 1
1
1 1
备注 用于面板固定 本书 生产日期 光盘（当订购通讯或者 U 盘转存功能时） 适用于 Windows 98/2000/XP/Windows ME 3m(订购通讯功能时) 订购 U 盘转存功能时。容量 2G
滤波器
使用数字滤波器可以抑制输入信号带来的干扰影响。在仪表中配备 有数字滤波功能，可以对每个测量通道分别进行设置。关于设置方 法，请参见『设置输入滤波器』一节。
11
1.3 显示功能
与显示有关的通用项目
液晶显示器和画面的构成 本仪表装有 128×64 点阵液晶显示器(LCD)(横 128×纵 64 点)。 画面由状态显示部分和数据显示部分构成。
第4章
4.1 4.2 4.3
显示画面的切换
运行画面的切换……………………………………………………4-1 状态显示部分………………………………………………………4-2 数显画面……………………………………………………………4-3
6
4.4 实时曲线显示………………………………………………………4-4 4.5 历史曲线显示………………………………………………………4-5 4.6 报警列表……………………………………………………………4-7 4.7 数据打印……………………………………………………………4-8 4.8 备份历史数据………………………………………………………4-9
QX200软件使用指南
QX200软件使用指南（以英文原版操作手册为准）1.打开电脑中的QuantaSoft软件，如果QX200 Droplet Reader仪器已开启且连接正常，会在软件界面的右上方出现“Instrument Routines”的面板，其中“Prime”和“Flush System”两项用于日常维护（其他不“Prime”用于更换Reader Oil或者一周以上未用仪器再次使用前用Reader Oil重新填充管路，“Flush 常用），System”建议在每天第一次实验前运行清洗下管路和取样针。
注：仅当仪器中放入Plate Holder时以上命令才能运行。
2.软件使用主要分为三步，如界面左边的导航条所示，“Setup”用于设定实验布局，提供96孔板中对应位置的样品、assay及实验类型信息；“Run”指导QX200 Droplet Reader运行微滴检测；“Analyze”分析结果，计算核酸浓度等。
软件可能用到的文件类型有：*.qlt文件为用户定义的板面布局文件（不含数据结果）；*.qlb文件为每个设定孔的原始数据文件（未经分析）；*.qlp文件为对设定的板面分析后的数据结果文件；*.csv文件为数据结果输出文件，可用Excel等打开查看。
3.Setup点击导航条中的“Setup”，从软件界面左上方的“Setup”面板中可以新建布局（Template > New），导入布局（Template > Load）或者导入已经完成实验和分析的结果文件（Plate > Load），均可以另存为（SaveAs）至其他路径。
注：默认布局文件存储于安装盘如C:\QuantaLife\Templates目录下，默认数据结果文件存储于安装盘如C:\QuantaLife\Data目录下。
4.Well Editor在软件界面下方选择要编辑的孔，单击操作为选中孔（显示为灰色背景），可按住“Ctrl”或“Shift”进行多选，也可点选行列号选择一行或一列，或者点击左上角的“*”号选择整板；双击操作为调出孔编辑器（Well Editor），同时显示出选中孔内已编辑的内容（未编辑为空）。
JX200说明书100826
感谢您购买曲阜嘉信电气有限公司生产的JX200系列的 变频调器，我们将以完美的质量，真诚的服务给您最满意的 回报！
本使用说明书，一定要送交变频器最终操作者手中，在 变频器安装运转前，请认真阅读本说明书。阅读后注意妥善 保存，以备日后查阅。
JX200系 列 全 数 字 通 用 变 频 调 速 器 适 用 于 三 相 异 步 电动机的变频调速，广泛应用于纺织、印染、食品、制 药、机械、供水、水泥等领域的交流异步电动机的调速 及其系统改造和更新。
1.3.3 搬运
本产品在搬运过程中，应避免强烈振动和摔跌、磕碰；开箱搬运时，切 勿丢弃或遗失附件以及说明书等。
-4-
第二章 规格型号及安装尺寸
2.1 变频器铭牌说明
以 JX200-4T022G 为例，铭牌如下：
2.1.1 变频器型号说明
2.1.2 变频器系列机型
变频器型号
JX200-4T007G JX200-4T011G JX200-4T015G JX200-4T022G JX200-4T030G JX200-4T040G JX200-4T055G JX200-4T075G JX200-4T110G JX200-4T150G
★绝对不可以将变频器输出端子 U、V、W 接至“AC”（工 频）电源上。
★变频器在运行过程中,切勿在输出端进行负载切换。 ★一般应用场合下，变频器应定期（视现场情况而定， 一般为 1～３个月）打开盖板，对变频器进行吹风（抽风） 除尘处理。
目录
安全注意事项 …………………………………………1 第一章 产 品 简 介 … … … … … … … … … … … … … … 2
本说明书提供给使用者安装、参数设定、异常诊断 与排除及日常维护相关注意事项。为了确保能够正确地 安装及操作本变频器，防止由于误操作引发的意外事故 及变频器寿命的缩短，请在装机之前，详细阅读本使用 手册，掌握正确使用方法，并请妥善保存及交给该机器 的使用者，以便随时查阅。变频调速器是精密的电力电 子产品，为了操作者及机械设备的安全，请务必由专业 的电机工程技术人员安装、试车及调整参数，本手册中 “注意”、“说明”的地方请务必仔细研读，若有任何 疑虑的地方请联系本公司技术服务部门或产品经销商，
XLS200 MKII 使用手册说明书
XLS200 MKIISubwoofer System OWNERS MANUALCONTENTS1) Safety instructions .2) 3) 4) 5)Setting up your XLS200.6)Controls and their functions.Connecting up your XLS200.Connecting up using the high level input.Connecting up using the low level input.7)Specifications.Page No.SAFETY INSTRUCTIONSCaution:To avoid the risk of electric shock do not remove the p anel from the cabinet. If this unit fails or has a serious deterioration in performance then refer repair to the dealer where you purchased the unit.1)Please read these instructions carefully and keep them for future reference.2) Please heed all warnings.3) Please follow these instructions.4) Do not use this apparatus near water or allow to get wet.5) Keep well ventilated.6) Do not install near heat sources such as radiators, stoves etc.7) Protect the power cord from damage.8) Disconnect from the power supply during lightning storms or extended periods of inactivity.9) Refer all servicing to qualified service personnel. If the unit develops a fault of any sort please refer repair back to your dealer.10) Do not force the controls or switches further than their normal stops.11) Clean with a dry soft cloth. If you do use polish, then apply polish to cloth not directly to the unit.CONNECTING UP YOUR XLS200Always switch off your system before disconnecting or connecting any wires.To make connecting up of the XLS200 as versatile as possible we have included two separate inputs. One Neutrik Speakon socket and one pairs of gold plated RCA sockets. This is to facilitate use with both Hi-Fi and AV surround systems.The high level input, is an unbalanced dual channel (stereo) input that uses a professional touch proof Neutrik Speakon connector. Signals for this input would normally be sourced from the left and right speaker terminals of the main system amplifier. The advantage of this method is that the XLS200 receives exactly the same signal as being supplied to the main speakers. This means that the character and tonal balance of the bass from the main speakers is carried through to the sub bass.The low level input is via one set of the gold plated RCA to RCA connectors marked as “IN” on the front panel. Signals for the low level input are unbalanced and would normally be sourced from the LFE output of an AC3 decoder. Alternatively the low level input can be connected to a dedicated sub out of a processor (for single outputs connect to the input marked “Mono”), or to stereo pre-amp output where available.The XLS200 comes fitted with four black M8 nylon screws that act as feet and help prevent the base of the subwoofer from getting scratched. If you wish to take advantage of the isolating spikes that come supplied with the XLS200 then please follow the following fitting instructions:-First thread one nut per spike on each spike. Now remove the M6 nylon screws from the bottom of the subwoofer and fit the four spikes. The cabinet can now be leveled by screwing in or out each spike accordingly. When levelled tighten up each lock nut against the base of the cabinet.Caution: Take special care with the spikes as they are very sharp. DO NOT use on delicate floor finishesGAIN MinMax INPUTHIGH LEVEL Figure 1. Shows a diagram on how to connect the high level input. Using the optional Neutik lead, connect the XLS200 to the output of your amplifier via your existing speaker plug or to a spare set of speaker terminals if available. In effect you are Bi-Wiring your XLS200 to your power amp. Please note that the Neutrik cable has only three leads and is arranged this way to preserve the star earthing of your amplifier (assuming it has a star earth arrangement).To connect the high level lead you will need to connect the RED wire to the RED terminal of the RIGHT hand speaker terminal of your power amp. Connect the YELLOW wire to the Red terminal of the LEFT hand channel speaker terminal of your power amp. The BLACK wire is connected to either one of the BLACK speaker terminals of your power amplifier. This is important as some power amplifiers do not like their black terminals joined. Now plug the neutrik connector into the high level input of the XLS200. The Neutrik plug will fit only one way as it has a key. Next push the plug in then turn clockwise until you feel it latch. To undo the Neutrik plug, pull back the silver lever on the Neutrik plug and turn counter-clockwise.Please Note: It may not be possible or advisable to connect the high level input directly to an amplifier that has a class d digital output. Please check with the supplier of your amplifier that this form of connection is possible.If you do have a class d amplifier and are unable to use the high level input, then BK have developed a sonicaly transparent isolator that overcomes this problem. Please contact us for further details.Figure 1.Method 1 - To Connect to a Power Amplifier Using the High Level InputINPUT InOut GAINMin Max FILTER LFE LOW LEVELINPUT In Out GAINMin Max FILTER LFE LOW LEVELFigure 2. Shows a diagram on how to connect the low level input. Using the supplied RCA to RCA interconnect, plug one end into the XLS200 low level input and the other end into the dedicated sub output on your amplifier or processor. If a sub out is not available then you can use a spare set of pre-amp outputs.If you only have a single sub woofer output socket on your equipment, then connect up using one of the pairs of leads (red to red). In this instance use the (Mono) input on your XLS200 sub.Please Note that high and low level connections can be used at the same time if required. This has the advantage of being able to connect up a Hi-Fi and AV system simultaneously.INTEGRATED AMP / PRE-OUTLFE / Sub Out PROCESSORLEFTRIGHT Figure 2.Method 2 - To Connect to the Amplifier Using the low level inputSETTING UP YOUR XLS200!Connect your XLS200 as shown in Figure 1 or Figure 2. Then attach your subwoofer to the power supply using the power cable supplied, at this point have the power switch in the off position.!Now turn both the high level and low level gains to the minimum position, and the frequency control to 120Hz. Turn the phase control to position 1.!When using a source on the low level input that has built in bass management ( AV Processors) then you can switch the Filter Bypass Switch to the Out position. Your processor will manage the bass frequencies on the low level and the XLS200 will manage the bass frequencies on the High Level Input!Now switch the power on, and play a track which you are familiar with that has bass content (If you are using both inputs then start by setting the high level input first using an audio CD then repeat the setting up procedure on the low level input using a film track).!Adjust the gain control until the level of the bass from your subwoofer matches the level from your main system speakers. Now slowly adjust the frequency control counter clockwise until the output from the subwoofer meets the lowest notes from your main speakers (the crossover point), you may need to adjust the gain control again to match your main system speakers.!The XLS200 has a fully adjustable phase control to allow partial cancellation of the frequencies around the crossover point between the two systems. Listen to the quality of the bass with the phase in the 0 deg position and then slowly adjust towards the 180 deg position . Choose the position that subjectively offers the tightest cleanest bass.Following these setup instructions will get you up and running, but over a few days with practice and a lot of listening you will be able to fine tune the system for seamless integration.As a rule it is not usually necessary to have the subwoofer at high volume levels, but to have it gently supporting the main speakers.2) 3)t4)Low Level Gain Adjust5)Low Level Filter Bypass - In = Filter in operation - Out = Filter Bypassed. 6)Frequency Contour, set up so as to integrate with main loudspeakers.7)Continously variable phase control8)Power Off/On Switch9)IEC mains input connector. (Fuse Drawer contains spare 2A T fuse)Low Level Input RCA connectors for connection to pre-amp output, Dolby output or other dedicated sub outputs In the Out / L.F.E. Position the filter is opened wide to allow the optimum performance from processor230V50-60HzOFF Designed and manufactured by : +44 (0)1702 527572INPUT PHASE 180In Out 40Hz 120Hz FREQUENCYMin Max GAIN Min Max GAIN MinMax FILTER LFE INPUTHIGH LEVEL 98SPECIFICATIONSystem Type:Drive Units:Amplifier:Inputs: Nominal impedance/input voltage:Sensitivity/Features:Dimensions HxWxD:Weight each unpacked:Color finishes: Quiescent Power Consumption:Infinite Baffle Sub-bass system with on-board amplification and active filtering. Fully optimised enclosure manufactured from critically damped 18mm and 25mm MDF250mm 10“ high-efficiency unit. Extreme long stroke composite fiber cone driven by a 2 ” 50mm voice coil. Heavy-duty non-resonant cast aluminium chassis and fully optimised stacked magnet system.275W RMS DC coupled bi-polar.High Level 100K ohm unbalanced via Neutrik Speakon connector Low level 10K unbalanced via gold plated RCA connectors.110/120v (220/240v) where applicable.Phase control 0 and 180 Deg.High and low level mixing capability.Automatic Speaker ProtectionXLS200 390D x 295H x 295W / 15.35“ x 11.61” x 11.61”XLS200-DF345D x 355H x 295W / 13.58“ x 13.98” x 11.61”17.5Kg - 38.5 lbs.Cherry ,Light Oak, Black and Silver14 W。
IPC 200 频率电压控制装置 技术及使用说明书
IPC200频率电压控制装置技术及使用说明书（Ver.2.0）南京爱浦克施电气有限公司二零一四年六月目录1概述 (1)1.1应用范围 (1)1.2主要特点 (1)1.3装置的主要功能 (2)2技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3过载能力及功耗 (3)2.4主要技术指标 (3)3装置工作原理 (5)3.1电压（U）、频率（f）的测量方法 (5)3.2两段母线电压频率的切换方法 (6)3.3启动元件 (6)3.4低频动作原理 (7)3.5低压动作原理 (10)4硬件原理说明 (12)4.1硬件基本构成 (12)4.2各插件原理说明 (15)5定值内容及整定说明 (17)5.1装置参数及整定说明 (17)5.2保护定值及整定说明 (17)5.3出口组态定值及整定说明 (19)6软件结构及操作说明 (21)6.1软件结构 (21)6.2面板操作 (22)7装置可靠性说明 (24)附录1装置调试大纲 (26)附1.1出厂调试项目 (26)附1.2现场安装调试及试验项目 (26)附1.3装置的试运行与正式投运 (27)附录2装置运行与维护注意事项 (28)附2.1正常运行中的巡视和检查 (28)附2.2母线操作时的注意事项 (28)附2.3电网发生事故时，应及时检查装置动作情况 (28)附2.4装置出现异常告警时的检查 (28)附2.5关于定值修改需要注意的问题 (28)附2.6装置的定期试验检查 (29)附2.7线路操作时的注意事项 (29)附2.8旁路操作时的注意事项 (29)附2.9稳定控制装置检验规定 (29)附录3订货须知 (32)特别说明 (33)IPC200频率电压控制装置技术及使用说明书1概述根据电力系统对安全自动装置的需求，我公司成功地吸收原有的UFV系列装置的技术精华,开发出IPC200频率电压控制装置。
提供频率电压稳定控制功能。
1.1应用范围IPC200频率电压控制装置用于频率电压稳定控制，具有低频判断、低压判断、过频判断、过压判断等功能。
LKJ200型监控装置操作手册1
说明：
⑴下行列车在银川站预告信号机前，语音提示输入支线号时：
①若要进银川客场，不进行任何操；
②若要进银川货场，输入支线号5。
⑵列车在迎水桥总进站信号机前，语音提示输入支线号时：
①若进迎到达场停车，输入支线号3；
②若进迎上场停车，输入支线号1；
③若经迎上场通过到沙坡头方向，输入支线号4；
31 干塘 62 平吉堡 114 白银 306 柳树沟
316 惠农 317 五公里 318 一二矿 307 白芨沟
319 钢电厂 322 三矿 323 钢厂 308 汝箕沟
3、迎水桥－惠农区段货运列车支线输入示意图
上 行
说明：
⑴上行列车在迎水桥预告信号机后，输入支线号“1”时，进入迎水桥到达场；输入支线号“4”时，监控装置调出迎下场-中卫数据。
19 红岘台 50 渠口堡 86 颖川堡新 205 灵武
20 狼抱水 51 广武 87 陈官营 206 横沟
21 赵家水 52 分守岭 88 西固城(兰新) 207 黄羊敦
22 黄崖 53 青分 89 陈官营(兰新) 208 古窑子
23 喜集水 54 青铜峡 91 下发场 209 羊肠湾
24 兴泉堡 55 小坝 92 兰州2(高架桥) 210 枣泉
14 后长川 45 余丁 76 惠农 131 长征
176 惠农（上行到达）
15 白银西 46 中宁 79 兰州西(6道) 201 大坝电厂
16 红砂岘 47 新市沟 83 西固城 202 大沙沟
17 窦家沟 48 枣园堡 84 石岗 203 永丰
18 吴家窑 49 铁桶堡 85 颖川堡 204 新华桥
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、产品用途：
适用于蓄电池供电、直流功率控制、电路保护及其他电动车辆的电源开关控制，同时广泛用于不间断电源等电控系统。
二、特性：
1. 可控制大电流高电压
环氧树脂封装，触点室内充有惰性气体，结合磁吹灭弧，获得了可切断负载达320VDC高压的功能。
2. 结构紧凑，工作噪声低
由于采用了将触点密封在惰性气体舱中，即使触点间隙很小，也能确保高效安全切断。
工作噪声小，切换大电流时也是如此。
3. 不需预留电弧空间
因采用了不让电弧外泄的无电弧间隙结构，使外形可以做到很小。
4. 安全性好
触点密封在密封舱内，电弧无法外泄，从而保证产品具有安全性。
5. 触点可靠性高
触点单元密封在惰性气体中，因此不管环境如何，接触电阻都能保持稳定。
6. 安装方式无特别要求
可动部分重量轻，同时反力大，产品受重力影响小，有侧面和底部两种安装方式，对安装位置无特别要求。
7. 用途多样性
标准用途包括：电池开关及备用设备、直流电压电源控制、电路安全保护等。
8. 符合欧盟RoHS指令（2002/95/EC）
三、产品型号含义命名：
代码含义产品型号JQX200－24N D－ 1
产品系列号：
“JQX200”＝JQX200系列
线圈电压：
“12”＝12VDC；“24”＝24VDC；
“48”＝48VDC；“72”＝72VDC
线圈引出方式：
A＝导线式；N＝螺钉式
安装方式：
“D”＝底部安装；“C”＝侧面安装
特殊代码：
注意: 客户可以根据需要选择不同的线圈引出方式及安装方式。
四、技术参数：
主触点数据
触点形式一组常开额定负载电压12-120VDC
连续负载电流200A ★1
抗电强度断开触点间：2,200Vrms★5触点线圈间：2,200 Vrms★5
绝缘电阻★3
端子与端子间/端子与线圈间
新产品时：最小100 MΩ@500Vdc 寿命终结时：最小50 MΩ@500Vdc
触点压降（200A时）≤80mV
环境参数吸合/ 释放时间
冲击，11ms 1/2正弦波（吸合）20G峰值
吸合时间
（包括触点弹跳）
25ms，Max.
正弦振动，20G峰值80～2,000Hz
触点弹跳时间
（只计吸合后）
7ms，Max.
使用与贮存环境温度范围-40～+85℃释放时间12ms，Max.★4海拔高度<4000m
重量 1.39Lb（0.60kg）
线圈参数
额定工作电压12Vdc 24Vdc 48Vdc
冷态动作电压
吸合电压（20℃）9Vdc 19Vdc 38Vdc 释放电压范围（20℃）0.75～2.0VDC 1.0～5.0VDC 2.0～7.0VDC 线圈电流
（20℃，额定电压下的标称值）
1.0A 0.6A 0.33A
额定线圈电阻±5%（25℃）11Ω40Ω145Ω允许电源电压波动范围0.7~1.1 US
备注：
★1：我们推荐使用200mm2的导线。
★2：试验后不能满足耐压和绝缘电阻要求。
★3：检测部位同“击穿电压”初值，寿命期末时为50MΩ。
★4：无二极管状态下。
★5：泄漏电流<10mA，1分钟，海平面高度。
五、电路原理图
六、外形尺寸与安装尺寸
A 、底部安装：
B 、侧面安装：
2个#10-32螺丝端子，2个锁紧垫圈，2个六角螺母，最大扭距为32lb.in （3.5N.m ）
2个M8×1.25螺丝端子，2个锁紧垫圈，2个平垫圈，2个六角螺母，最大扭距为80lb.in （8.8N.m ） 2个#10的安装孔，最大扭距为32lb.in （3.5N.m ）
2个#10的安装孔，最大扭距为32lb.in （3.5N.m ）
注意：当螺钉端子有特别要求用做线圈引脚时，连接点实际在螺钉的底部。
2个#10-32螺丝端子，2个锁紧垫圈，2个平垫圈，2个六角螺母，最大扭距为32lb.in （3.5N.m ）
2个M8×1.25螺丝端子，2个锁紧垫圈，2个平垫圈，2个六角螺母，最大扭距为80lb.in （8.8N.m ）
七、注意事项：
1．凡安装接触器时均要使用垫圈以防螺丝松脱。
拧紧螺丝的扭力范围见以下规定，超出扭力最大值可导致产品破裂。
触头的力距（M8螺帽）：8.8 N.m Max
安装处的扭力：3.5 N.m Max
2．本接触器的线圈与触点是有极性的，因此连接线圈和触点时应按接线图操作。
带节能板的品种装有一个反向浪涌吸收电路，因此不必再使用浪涌保护器，我们建议不带节能板的品种安装压敏电阻作为浪涌保护器，应避免采用二极管，因为这会降低产品的切断能力。
3．不要使用跌落过的产品。
4．避免把产品安装在强磁场的地方（靠近变压器或磁铁处），或靠近有热辐射的物体。
5．电寿命
本接触器为高压直流开关，在其最终的击穿模式中，它可能会失去应有的切断功能，因此不要在超过它的切换能力和寿命参数的状态下使用（请将该接触器当作一个有规定寿命的产品来对待，必要时要作替换）。
接触器一旦失去断开切断能力，则有可能会引起其周围零件燃烧，所以要设计好线路图，确保电源可在1秒钟内被切断。
6．内部气体的扩散寿命
本接触器采用密封仓触点，仓内充有气体，气体的扩散寿命由触点仓内的温度（即环境温度＋触点通电产生的温升）所决定，因此应确保环境温度为-40至+85℃。
7．如果接触器的线圈和触点连续通以额定电压（或电流），电源被切断后又马上接通，此时由于线圈的温度增加，线圈的电阻会增大，从而使得产品的吸合电压升高，有可能导致超出额定吸合电压，在这种情况下，应采取以下措施：如降低负载电流，限制持续通电时间或采用比额定吸合电压高的线圈电压。
8．阻性负载时，额定值中的主触点额定参数适用，如果采用感性负载（L负载）同时L/R＞1毫秒时，应为该感性负载并联一个浪涌电流保护装置。
9．产品线圈的驱动电路功率必须大于产品线圈功率，否则会降低产品的切断能力。
10．要小心不要让杂物和油污沾到主引出端上，且外接线端子应与产品的主引出端可靠接触，否则有可能会造成引出端发热很厉害，同时请按以下方法连接各种线束和母线。
11．产品接通后，约0.1秒钟后，线圈开始自动切换，不要在那个位置重复关断，这样做可能会损坏接触器。
