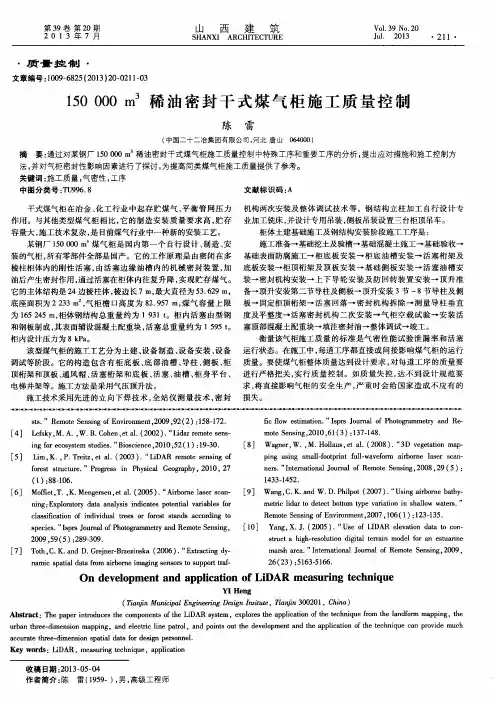

150000m^3稀油密封干式煤气柜施工质量控制
ｉ ｔ ｃ ｌ ｆ ｏ ｗ ｅ ｓ ｔ ｉ ｍａ ｔ ｉ ｏ ｎ ． ”Ｉ ｓ ｐ ｓ ｒ Ｊ ｏ ｕ ｎａ ｒ ｌ ｏ ｆ Ｐ ｈ ｏ ｔ ｏ ｇ ｒ ａ ｍｍｅ ｔ ｙ ｒ ａ ｎ ｄ Ｒｅ —
柜 内设计压 力为 ８ ｋ Ｐ ａ 。
衡量该气柜施工 质量 的标 准是 气密 性能 试验 泄漏 率 和活塞
每道工序都直 接或 间接影 响煤 气柜 的运行 该 型煤 气柜的施工工艺分为土 建 、 设 备制造 、 设 备安装 、 设备 运行状态 。在施工 中 ， 调试等 阶段 。它的构造 包含 有柜底 板 、 底 部 油槽 、 导柱、 侧板 、 柜 质量 。要使煤气柜整体质 量达到设计要 求 ， 对 每道工 序 的质量要 顶桁架 和顶板 、 通风 帽 、 活塞 桁架 和底 板 、 活 塞、 油槽、 柜 身平 台、 进行严格把关 ， 实行 质量 控制 。如 质量 失控 ， 达不 到设计 规 范要
法， 并对气柜密封性 影响因素进行 了探讨 ， 为提 高同类煤气柜施工质量提供 了参考 。 关键词 ： 施工质量 ， 气密性 ， 工序
中图分 类号 ： Ｔ Ｕ ９ ９ ６ ． ８ 文献标识码 ： Ａ
干式煤气柜 在冶 金 、 化 工行 业 中起存 贮煤气 、 平衡 管 网压 力 机构两次安装及整 体调 试技 术等 。钢结构 立柱 加工 自行 设计 专 作用 。与其他类 型煤 气柜 相 比 ， 它的制 造安 装质 量要 求 高 ， 贮 存 业加工铣床 ， 并设计专 用吊装 ， 侧板 吊装设 置三台柜顶 吊车 。 容量大 ， 施 工技术复杂 ， 是 目前 煤气 行业 中一种新 的安装工 艺。 某钢厂 １ ５ ０ ０ ０ ０ ｍ 煤气 柜是 国内第一个 自行 设计 、 制造 、 安 柜体土建基础施工及钢结构安装 阶段 施工工序是 ： 施 工准备一基础挖土及验槽一基础混凝土施工一基础 验收一
5万m3稀油密封干式煤气柜使用说明书
南京5万m3稀油密封干式煤气柜使用说明书编写人：赵学章审核人：袁福贵批准人：赵璐鞍钢金属结构设计研究所2004年3月11日一、稀油密封干式煤气柜简介1 柜体结构形式简介南京钢厂新建5万m3稀油密封干式煤气柜，柜本体是一个容积可变的正20边的低压钢结构容器。
主要由底板、侧板与立柱、柜顶和可升降的活塞等部分构成，详见煤气柜结构示意图1。
柜底四周设有底部油沟，活塞外周设有油槽，在油槽内设有活塞密封机构。
密封油下流量的大小由滑板控制，使其油压与活塞下部储气压力相平衡而进行密封煤气。
密封油通过泵循环使用。
柜体外设有环行平台。
各层平台之间设有斜梯，便于操作人员进行维修，在柜顶部的周边设有排气口，并在柜顶和柜体上部的周边设置采光窗，以满足气柜活塞上部空间的通风和采光要求。
另外，在柜体外部设有电梯一座，可直达气柜的柜顶，在柜顶气楼内设置有内部升降机一套，供操作人员由柜顶平台进出活塞平台，进行生产维护工作，并设有救助装置，供在特殊情况下使用，详见煤气柜内部结构示意图2。
柜体活塞环梁等主要构件全部采用焊接钢结构。
柜底板、侧板和活塞板要求有严格的气密性，在柜运行中绝对严密，不允许任何部位泄漏煤气。
2 主要技术指标及结构参数2.1 主要技术指标公称容积：50000m3实际容积：53187 m3利用系数：0.9储气压力：8000Pa储气介质：焦炉煤气储气温度：≤50℃（饱和气体）最大升降速度：<1.5m/min1煤气吞吐量：平均30000m3/h最大90000m3/h2.2 结构参数公称容积：50000m3 实际容积：53187 m3 形式：正20边形边长：5.9m立柱：20根外接圆直径：37.715m 内切圆直径：37.215m 侧板高度：56.909m 高径比H/D：1.509 活塞行程：48.4m导轨面间直径：37.650m 活塞直径：35.750m 柜顶架直径：37.650m 底板厚度：5mm侧板厚度：6mm柜顶板厚度：3mm 活塞底板厚度：5mm 上下导辊：各20个走道平台：4层柜底面积：1098.9m2 2供油装置：3套上部组合式油箱：3个防回转装置：2套吹扫放散管： 3根安全放散管： 4根紧急放散管： 1根外部电梯：载重量：500kg （５人）升降速度：0.5m/s轿厢尺寸：1000×950mm内部升降机：载重量：250kg （3人）升降速度：0.3m/s吊笼规格：内径约１m，高１.9m3 密封油及工艺系统3.1 密封油的选择活塞式气柜的密封，是借助保持活塞油槽一定的油位高度来达到的。
5万m3稀油密封干式煤气柜使用说明书
南京5万m3稀油密封干式煤气柜使用说明书编写人：***审核人：***批准人：赵*鞍钢金属结构设计研究所2004年3月11日一、稀油密封干式煤气柜简介1 柜体结构形式简介南京钢厂新建5万m3稀油密封干式煤气柜，柜本体是一个容积可变的正20边的低压钢结构容器。
主要由底板、侧板与立柱、柜顶和可升降的活塞等部分构成，详见煤气柜结构示意图1。
柜底四周设有底部油沟，活塞外周设有油槽，在油槽内设有活塞密封机构。
密封油下流量的大小由滑板控制，使其油压与活塞下部储气压力相平衡而进行密封煤气。
密封油通过泵循环使用。
柜体外设有环行平台。
各层平台之间设有斜梯，便于操作人员进行维修，在柜顶部的周边设有排气口，并在柜顶和柜体上部的周边设置采光窗，以满足气柜活塞上部空间的通风和采光要求。
另外，在柜体外部设有电梯一座，可直达气柜的柜顶，在柜顶气楼内设置有内部升降机一套，供操作人员由柜顶平台进出活塞平台，进行生产维护工作，并设有救助装置，供在特殊情况下使用，详见煤气柜内部结构示意图2。
柜体活塞环梁等主要构件全部采用焊接钢结构。
柜底板、侧板和活塞板要求有严格的气密性，在柜运行中绝对严密，不允许任何部位泄漏煤气。
2 主要技术指标及结构参数2.1 主要技术指标公称容积：50000m3实际容积：53187 m3利用系数：0.9储气压力：8000Pa储气介质：焦炉煤气储气温度：≤50℃（饱和气体）最大升降速度：<1.5m/min煤气吞吐量：平均30000m3/h最大90000m3/h 2.2 结构参数公称容积：50000m3实际容积：53187 m3形式：正20边形边长：5.9m立柱：20根外接圆直径：37.715m内切圆直径：37.215m侧板高度：56.909m高径比H/D：1.509活塞行程：48.4m导轨面间直径：37.650m活塞直径：35.750m柜顶架直径：37.650m底板厚度：5mm侧板厚度：6mm柜顶板厚度：3mm活塞底板厚度：5mm上下导辊：各20个走道平台：4层柜底面积：1098.9m2供油装置：3套上部组合式油箱：3个防回转装置：2套吹扫放散管：3根安全放散管：4根紧急放散管：1根外部电梯：载重量：500kg（５人）升降速度：0.5m/s轿厢尺寸：1000×950mm内部升降机：载重量：250kg（3人）升降速度：0.3m/s吊笼规格：内径约１m，高１.9m3 密封油及工艺系统3.1 密封油的选择活塞式气柜的密封，是借助保持活塞油槽一定的油位高度来达到的。
5万m3布帘密封干式煤气柜方案
目录1.工程概况2.施工部署2．1施工组织2．2施工准备2．3机械设备配置2．4 制作安排2．5 施工用电计划2．6 劳动力安排3．煤气柜制造、安装方案3．1 钢结构制造方案3．2 安装方案3．3 防腐除锈4．质量标准及质量保证措施4．1 质量方针、目标、承诺4．2 质量保证措施5．工期及保证措施5．1 绝对工期5．2 工期保证措施5.2.1 组织保证措施5.2.2 技术保证措施5.2.3 经济保证措施6．安全及冬季施工措施1．工程概况：1.1 气柜型号：卷帘式橡胶密封膜干式煤气柜1.2 主要规格及技术参数：公称容积：50000m3储存煤气种类：转炉煤气储存煤气压力：2500-3200pa储存煤气温度：饱和气柜内径：46.573 m气柜总高：45.756 m活塞行程：30.729 m1.3 柜体结构组成:由侧板、支柱、柜顶、底板、活塞、T形挡板、密封橡胶膜、活塞调平装置、防风桁架、走廊及梯子平台等部件组成。
柜的外壳是由侧板、支柱、柜顶及底板构成的一个固定圆形几何体，其内部有一个可活动的活塞。
侧板与活塞之间的密封采用合成橡胶制的薄膜密封。
在活塞的外侧与侧板之间设置T形板，T档板前后的两圈密封胶、外圈密封橡胶连接于侧板和T形挡板之间，内圈密封橡胶连接于T形板和活塞之间，使气柜成为一个二段或密封的气柜。
1.3.1 气柜的底板用钢板搭接焊制而成。
1.3.2 气柜外壁用侧板和H型立柱焊制而成。
各段侧板均用加强角钢加固与立柱连接固定。
1.3.3 气柜的柜顶用型钢组成拱形骨架，在其中央部设有换气用的通风帽。
1.3.4 气柜的活塞有活塞板和活塞构件、砼坝、T挡板架台、T挡板构件等组成。
活塞板为球面，环形的砼坝置于活塞板周边之上。
活塞构件与T挡板架台之间、柜壁与T挡板构件之间通过两个环形橡胶密封帘连接，形成密封气室。
1.3.5 调平装置、煤气进出口管、自动放散管、柜容指示器等均为气柜的工艺设施。
1.4 产品的工作原理：500000 m3卷帘式橡胶密封膜干式煤气柜采用二段式密封结构，，在气柜内未储存气体时，活塞座落在底板上，T形档板座落在T档板台架上，，当气体逐步进气时，且达到一定的压力，活塞便开始上升，内侧密封橡胶膜开始向上卷动，这时，T形档板入外侧密封橡胶膜都不动作，随着气体的不断进入，活塞上升至活塞支架顶部碰到T形档板上部支架时，内侧密封橡胶膜被向上拉直，活塞已不能单独上升，当煤气继续进入，达到第二段压力时，活塞将与T档板同时上升，这时，外侧密封橡胶膜开始向上卷动，最后活塞及T档板上升到最高位置，外侧密封橡胶膜也被向上拉直，气柜便达到了最大储气量。

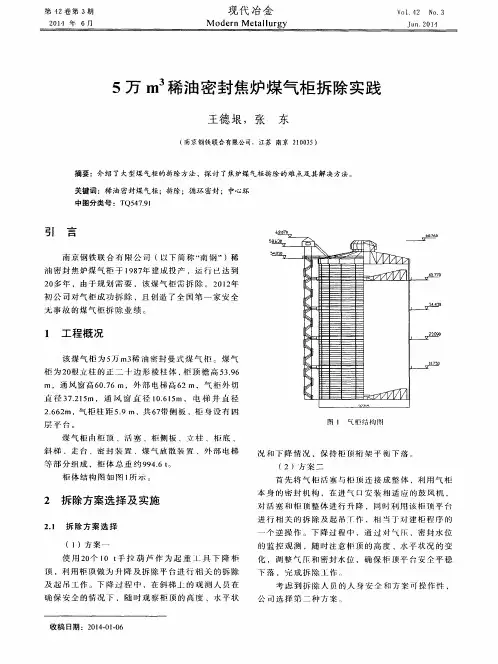

5万m3稀油密封焦炉煤气柜拆除实践
层平台。
煤 气 柜 由 柜 顶 、活 塞 、柜 侧 板 、立 柱 、柜 底 、
斜 梯 、走 台 、密 封 装 置 、煤 气 放 散 装 置 、外 部 电梯
况 和 下 降 情 况 ，保 持 柜 顶 桁 架 平 衡 下 落 。
（ ２） ‘ 案 二
等 部 分 组 成 ，柜 体 总 重 约 ９ ９ ４ ． ６ ｔ 。 柜体 结构图 如 网 １ 所示。
首 先 将 气 柜 活 塞 与 柜 顶 连 接 成 整 体 ，利 用 气 柜
２ 拆 除方 案选 择 及 实施
２ ． １ 拆 除 方 案 选 择 （１）方 案 一 使用２ ０ 个 ｌ ０ ｔ 手 拉 葫 芦 作 为 起 重 工 具 下 降 柜 顶 ，利 用 柜 顶 做 为 升 降 及 拆 除 平 台 进 行 相 关 的 拆 除 及 起 吊工 作 。下 降 过 程 中 ，在 斜 梯 上 的 观 测 人 员 在
桁 架下 弦停 留悬浮施 工作业 提 供必 要 的施工参数 。
活 塞 及 柜 顶 拆 除 一 清 理 柜 底 煤 焦 油 一 底 板 拆 除 一
利 用活 塞 ＿ 丁 ｝ 降 以 柜 顶 为 作业 平 台和 ５ ０ ｔ 履带吊吊
装 拆 除 侧 板 立 柱 、走 台 （ 同 时拆 除 紧 急 放 散 、安 全
放 散等 ） 、 电 梯 一 拆 除 物 地 而 分 解 及 外 运 一 柜 顶 落 底
一
ｌ ５ 分 钟 。 记 录 活 塞 停 留 悬 浮 所 需 要 的鼓 风 机 进 气 、 放 散 阀 放 散 ， 活 塞 悬 浮 时 的 压 力 等 参 数 ，为 活 塞 在
5万方干式气柜操作规程

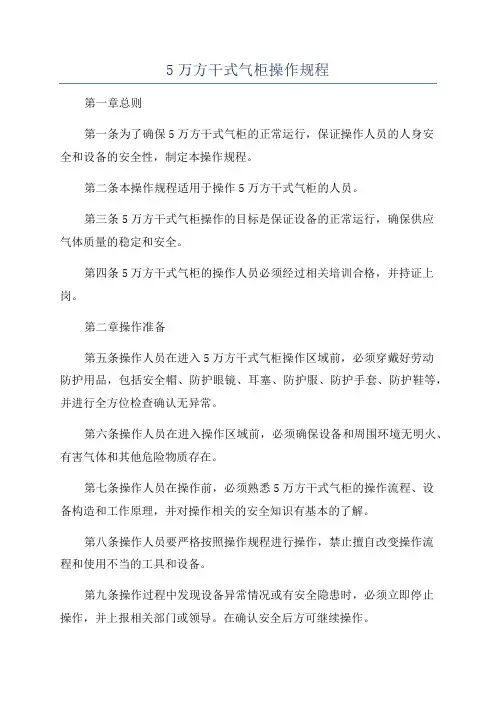

5万方干式气柜操作规程第一章总则第一条为了确保5万方干式气柜的正常运行，保证操作人员的人身安全和设备的安全性，制定本操作规程。
