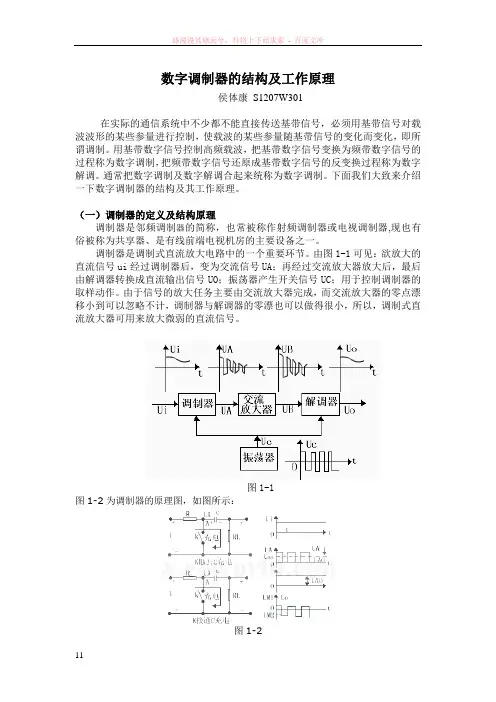

数字调制器的结构及工作原理侯体康S1207W301在实际的通信系统中不少都不能直接传送基带信号，必须用基带信号对载波波形的某些参量进行控制，使载波的某些参量随基带信号的变化而变化，即所谓调制。
用基带数字信号控制高频载波，把基带数字信号变换为频带数字信号的过程称为数字调制，把频带数字信号还原成基带数字信号的反变换过程称为数字解调。
通常把数字调制及数字解调合起来统称为数字调制。
下面我们大致来介绍一下数字调制器的结构及其工作原理。
（一）调制器的定义及结构原理调制器是邻频调制器的简称，也常被称作射频调制器或电视调制器,现也有俗被称为共享器、是有线前端电视机房的主要设备之一。
调制器是调制式直流放大电路中的一个重要环节。
由图1-1可见：欲放大的直流信号ui经过调制器后，变为交流信号UA；再经过交流放大器放大后，最后由解调器转换成直流输出信号UO；振荡器产生开关信号UC；用于控制调制器的取样动作。
由于信号的放大任务主要由交流放大器完成，而交流放大器的零点漂移小到可以忽略不计，调制器与解调器的零漂也可以做得很小，所以，调制式直流放大器可用来放大微弱的直流信号。
图1-1图1-2为调制器的原理图，如图所示：图1-2因为开关K 负载并联，故称为并联制器。
工作过程如下：若在0-T/2时间内K 断开，则A 点取得电平UmA ；若在（T/2）-T 时间内K 接通，则A 点接地；以后随差开关K 周期地通断动作，在A 点将得到一脉动的直流电压UA （如下图），UA 可以分解为直流分量UAO 和交流分量UA-O ，经过隔直电容C 后，UAO 降落在电容器上，而交流分UA-被送到负载RL 上去，即UO=UA-O调制器最基本功能是信号调制功能。
即将视频/音频信号尽可能不失真地调制到载波上，以满足长距离传送和分配的要求。
所以，国标规定正常的调制度为87.5%。
伴音信号要于图像信号同时调制。
为避免对图像信号的干扰，将伴音信号先调制在调频副载波上，然后放在图像频率的6.5MHz 频点上，组成一个完整的电视频道。
modem是什么
modem是什么什么是modem？Modem（调制解调器）是一种设备，用于将数字信号转换为模拟信号，以便通过电缆、光纤或电话线等传输介质传输数据。
它的名称来自于其功能，即将数字信号调制为模拟信号以进行传输，并将接收到的模拟信号解调为数字信号。
Modem的工作原理Modem的工作原理可以分为调制和解调两个过程：1.调制（Modulation）在调制过程中，modem将数字信号转换为模拟信号。
为了将数字信号转换为模拟信号，调制器使用一种或多种调制技术。
最常见的调制技术是调幅（AM）和调频（FM）调制。
在调幅调制中，数字信号通过改变模拟信号的振幅来编码。
调幅的优点是简单、成本低廉，但容易受到噪声的干扰。
调频调制则是通过改变模拟信号的频率来编码数字信号。
2.解调（Demodulation）在解调过程中，modem将收到的模拟信号转换回数字信号。
解调器使用与调制过程相反的技术，将模拟信号还原为数字信号。
解调过程在接收到模拟信号后，通过分析信号的振幅或频率变化来还原数字信号。
Modem的应用Modem在通信领域有广泛的应用。
以下是一些常见的应用领域：1.互联网接入Modem用于将计算机连接到互联网。
在宽带接入还未普及的时代，调制解调器是连接计算机与电话线之间的桥梁，允许用户通过拨号方式访问互联网。
随着技术的发展，宽带调制解调器取代了传统的拨号调制解调器，提供更快的互联网速度。
2.传真传真机也需要modem来进行数据传输。
在发送传真时，modem将传真数据转换为模拟信号，并通过电话线发送到接收方。
接收方的modem则将接收到的模拟信号转换为数字信号，从而还原传真内容。
3.无线通信在移动通信中，modem也扮演着重要的角色。
例如，在智能手机中，modem负责将数据转换为无线信号，以便通过无线网络进行传输。
这使得用户能够通过手机进行语音通话、发送短信、上网等各种功能。
4.工业自动化在工业自动化领域，modem用于远程监控和控制。
tc9307数字调谐器工作原理
tc9307数字调谐器工作原理TC9307数字调谐器工作原理引言：随着科技的不断进步，数字调谐器作为一种先进的调频调谐技术，被广泛应用于无线通信和广播领域。
TC9307数字调谐器是一款高性能的数字调谐器芯片，具有卓越的性能和可靠性。
本文将详细介绍TC9307数字调谐器的工作原理。
一、数字调谐器的基本原理数字调谐器是一种将模拟信号转换为数字信号的设备。
它通过采样、量化和数字处理等步骤，将输入的模拟信号转换为数字信号，从而实现信号的处理和调谐。
二、TC9307数字调谐器的结构TC9307数字调谐器由模拟前端、数字处理单元和控制接口等部分组成。
1. 模拟前端：模拟前端主要负责对输入信号进行滤波、放大和混频等处理。
它由低噪声放大器、滤波器和混频器等模块组成。
其中，低噪声放大器负责放大输入信号，滤波器用于滤除杂散信号，混频器用于将输入信号与本振信号进行混频，产生中频信号。
2. 数字处理单元：数字处理单元主要负责对模拟信号进行采样、量化和数字滤波等处理。
它由ADC（模数转换器）、DSP（数字信号处理器）和DAC（数模转换器）等模块组成。
其中，ADC将模拟信号转换为数字信号，DSP对数字信号进行处理，DAC将数字信号转换为模拟信号输出。
3. 控制接口：控制接口用于与外部设备进行通信和控制。
它包括通信接口、时钟接口和控制信号接口等。
通过控制接口，可以实现对数字调谐器的参数设置和调节。
三、TC9307数字调谐器的工作流程TC9307数字调谐器的工作流程如下：1. 输入信号采样：模拟前端对输入信号进行采样和放大，将采样信号送入ADC进行转换。
2. 数字信号处理：ADC将采样信号转换为数字信号，送入DSP进行数字滤波和处理。
经过数字处理后的信号可以实现抗干扰、增强信号质量等功能。
3. 数字信号输出：经过数字处理的信号经过DAC转换为模拟信号，输出给后端设备进行进一步处理或显示。
4. 参数设置和控制：通过控制接口，可以设置数字调谐器的工作频率、带宽、增益等参数，实现对信号的调谐和优化。
调制器的原理及应用
调制器的原理及应用1. 调制器的概述调制器是一种用于调节信号的幅度、频率或相位的设备。
它在通信系统、广播系统以及其他电子设备中起到关键作用。
调制器通过改变信号的特性来实现信号的传输和处理。
2. 调制器的原理2.1 幅度调制（AM）原理幅度调制是一种通过改变信号的幅度来调制载波的方法。
该方法广泛应用于广播系统中，可以将音频信号转换为带有特定幅度变化的无线电信号进行传输。
幅度调制的原理如下：•将低频音频信号作为调制信号。
•将高频载波信号的幅度根据调制信号的变化而改变。
•调制后的信号经过无线电传输，在接收端经过解调器解调还原出原始音频信号。
2.2 频率调制（FM）原理频率调制是一种通过改变信号的频率来调制载波的方法。
该方法主要应用于调频广播、移动通信等领域。
频率调制的原理如下：•将低频音频信号作为调制信号。
•将高频载波信号的频率根据调制信号的变化而改变。
•调制后的信号经过无线电传输，在接收端经过解调器解调还原出原始音频信号。
2.3 相位调制（PM）原理相位调制是一种通过改变信号的相位来调制载波的方法。
该方法多用于数字通信系统中。
相位调制的原理如下：•将低频数字信号作为调制信号。
•将高频载波信号的相位根据调制信号的变化而改变。
•调制后的信号经过无线电传输，在接收端经过解调器解调还原出原始数字信号。
3. 调制器的应用3.1 通信系统中的应用调制器在通信系统中扮演着重要角色，它负责将原始信号进行调制，使其适合在信道中传输。
调制器在以下应用中被广泛使用：•无线电广播：将音频信号调制成无线电信号进行广播传输。
•移动通信：将语音、图像等信号调制成数字信号进行移动通信传输。
•卫星通信：将数据信号调制成无线电信号通过卫星进行通信传输。
3.2 音频系统中的应用调制器在音频系统中用于音频信号的处理和传输。
以下是调制器在音频系统中的应用案例：•音频混音器：将多个音频信号进行混合和调制，实现多声道音频的处理和播放。
•电子乐器：利用调制器对音频信号进行处理，达到不同的音色效果。
数字调频原理
数字调频原理
数字调频（Frequency Modulation，简称FM）是一种用于调制
和解调信号的调制方式。
它通过改变载波信号的频率来携带信息。
在数字调频系统中，信息信号被转换为数字形式，并与载波信号相乘，使得载波信号的频率按照信息信号的变化而变化。
这种调频方式相对于模拟调频具有许多优势，例如信号质量更稳定、抗干扰能力更强以及噪声影响较小。
数字调频通常使用连续相位调制（Continuous Phase Modulation，简称CPM）来实现。
CPM基于对信号的相位进
行变化，而不是对信号的幅度进行改变。
这种调制方式可以降低信号的带宽，从而提高频谱效率。
此外，数字调频还具有良好的容错性，使得它在无线通信领域得到广泛应用。
数字调频的原理是将信息信号分为离散的样点，并对每个样点进行数字编码。
这些编码可以是二进制码、四进制码或其他形式的码。
编码后的信息信号与载波信号相乘，使得载波信号的频率按照信息信号的编码进行变化。
解调时，接收端将接收到的信号进行解码，并还原出原始的信息信号。
数字调频的实现涉及到频率变换器、数字编解码器以及相位锁定环路等电路。
由于数字技术的发展，现代数字调频系统能够实现更高的速率和更高的频谱效率。
现有的数字调频系统在无线通信、广播电视以及卫星通信等领域得到了广泛的应用。
调制解调器的组成
调制解调器的组成调制解调器是一种用于数字通信的设备，用于将数字信号转换成模拟信号以便传输，并将接收到的模拟信号转换成数字信号以便处理。
它是信息传输中的关键设备，广泛应用于宽带网络、电话系统、有线电视、无线信号传输等领域。
调制解调器的主要组成包括：1. 数字调制器：用于将输入的数字信号转换成模拟信号。
数字调制器包括数字信号处理器（DSP）和模数转换器（ADC）。
DSP用于处理数字信号，进行编码、压缩、纠错等操作。
ADC将数字信号转换成模拟信号，通常使用采样定理进行采样。
2. 模拟调制器：用于将数字信号转换成模拟信号。
它包括调制器和滤波器。
调制器将数字信号嵌入到载波信号中，通常使用调频调制（FM）或调幅调制（AM）等技术。
滤波器用于滤除调制过程中产生的频谱外部分，以便得到干净的模拟信号。
3. 载波发生器：用于产生高频载波信号。
载波发生器通常由振荡器和频率合成器组成，通过振荡器产生基准频率，然后通过频率合成器调整频率和相位，以产生所需的载波信号。
4. 调制解调器控制器：用于控制调制解调器的工作。
它包括微处理器、控制信号接口（CSI）和调制解调器驱动器等组件。
控制器负责调节调制解调器的工作参数，如信号速率、调制方式、误码率等。
CSI负责与外部系统进行通信，如计算机、电话网络等。
驱动器负责将控制信号转换成适应调制解调器的电平和波形。
5. 解调器：用于将接收到的模拟信号转换成数字信号。
解调器包括解调器和模数转换器（DAC）。
解调器从接收信号中提取出所需的信息，去除噪声和干扰，并将模拟信号转换成数字信号。
DAC将数字信号转换成模拟信号，通常使用重构滤波器以还原原始信号。
6. 驱动电路和接口电路：用于连接调制解调器和外部设备。
驱动电路通过放大和调节信号电平，以便与外部设备进行通信。
接口电路负责将调制解调器与计算机、传真机、电话网络等设备进行连接和数据传输。
7. 电源和供电电路：用于提供调制解调器所需的电源，包括直流电源和交流电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信地址：安徽省合肥市黄山路451号三系汪阳收邮编：230031项目名称：GPS同步广播激励系统项目编号：03412审批单位：安徽省科技厅数字调频调制器AES/EBU音频接口设计探析汪 阳 胡 军（中国科学院安徽光学精密机械研究所，合肥 230031）（解放军炮兵学院三系，合肥 230031）Explored the design of the mouthpiece for AES/EBU with digital frequency modulator system.Wang Yang，Hu Jun(Anhui Institute of Optic And Fine Mechanics，Chinese Academy of Sciences，Hefei230031)（The third Department of Artillery Academy of PLA，Hefei 230031）摘要：本文详细分析了AES/EBU音频信号的编码、格式结构，结合调频同步广播激励器的设计，提出基于DSP的AES/EBU音频信号解码方案，并给出了实现方案的解码电路和程序流程。
关键词：AES/EBU 编码 解码 DSP 数字调频调制器文献标识码：A 中图分类号：TN935.2Abstract：This article analyzed the Audio Coding for AES/EBU, proposed the audio decoding plan based on the DSP system, and wrote out the realization plan about the decoding electric circuit and the procedure routine.Keywords：AES/EBU；code；decodes；DSP；digital frequency modulator；一、AES/EBU音频信号的编码1、AES简介目前用于专业和广播设备间传输的数字信号通常为AES/EBU格式。
AES/EBU专业音频接口协议是音频工程协会和欧洲广播联盟共同制定的标准，它是传输和接收数字音频信号的数字设备接口协议，是专业数字音频系统首要互连方案。
2、AES音频信号的编码AES/EBU数字音频接口标准使用一个称为双相标识（Biphase mark）的调频（FM）通道编码以调制串行数据，使之无直流（DC-Free）和自同步（Self-clocking）。
其波形图如图1所示。
图1 双相标识码其编码规则是无论码元为“1”或“0”，在每个数据比特周期的开始都有一个电平转换，而且每个码元“1”的中间有一个跳变，为归零码，对于码元“0”，在整个比特周期之内保持电平不变。
双相标志码编码的数据流中不会出现两个连续的“1”或“0”。
AES/EBU音频A/D转换的取样频率分别是32kHz、44. 1kHz、48kHz。
每次量化采用18比特、20比特或24比特，目前采用较多的是20比特量化，24比特量化可以用于影片记录、CD原版制作。
3、AES音频信号的格式结构AES/EBU数字音频信号的结构如图2。
一个音频样值是一个经周期取样、量化和以2的补码方式数字化表示的信号。
每个取样字被格式化成为一帧(frame)，1帧的数据在个音频采样周期内被传送出去。
一帧包括两子帧，各包含两声道的取样。
子帧结构4 bit前同步字,4 bit辅助数据,20bit音频数据样本加lbit音频样本有效位,1 bit用户数据位,1 bit通道状态位和1 bit图2 AES/EBU音频信号结构图（1）前同步字占用4bits，用于音频子帧、帧、块的同步和识别，为了区别于帧内其它数据，不采用双相标志编码。
可用X、Y、Z表示它的3种编码组合。
其中：● Z：块的开始标志，也是块中第一帧（帧序号为0）通道A的标志。
● X：块中除第一帧外其它各帧中通道A的标志。
● Y：块的各帧中通道B的标志。
（2）附属数据（AUX）占用4bits。
作用如下：20bits量化时，用作附属数据通道（如用于工作联络）；24bits 量化时，用作24bits中的低4bits。
（3）音频样值占用20bits，表示一个声道的音频取样值，具体内容如下：20bits量化时，作为20bits A/D 取样值的补码；24bits量化时，作为24bits A/D取样值高20bits的补码。
（4）音频样值有效标志（V）0：表示该子帧音频数据为可解码的模拟音频。
1：表示音频样值有错误发生，该子帧不适合解码。
（5）用户数据（U）在一个块内有效，每个子帧包含用户数据的1bit，共192bits，24Byte。
可将它们用来传送该通道音频信号的附加信息（如用作版权信息）。
（6）通道状态（C）用以指示该通道的工作状态。
在一个块内有效，每个子帧包含用户数据的1bit，共192bits，24Byte。
（7）奇偶校验（P）奇偶校验位是将子帧中除前同步符以外的其余所有bits组成一个偶校验（偶数个1），用以该子帧中的误码检错。
二、基于DSP的调频立体声激励器AES音频接口解调方案调频立体声激励器实现从音频输入立体声编码、数据处理直至射频数字调制（DDS方式）输出87~108MHz调频（FM）信号的全数字过程。
系统不但具有因建在软件平台（数字处理）之上而带来的灵活性和兼容性，同时更具有因使用DSP技术而带来的高性能指标。
系统将输入的AES／EBU数据流解调，然后经采样频率转换器，经预加重、数字滤波、延时等处理后生成数字立体声音频信号。
在AES/EBU口输入的信号如果受到干扰，可以通过模拟输入口输入模拟音频信号（可以是复合、单声道、SCA信号），经预加重、数字滤波、延时等处理后生成数字立体声音频信号。
图3 AES解调方案如图中描述，AES解调的主要由以下几个步骤组成。
1、时钟提取。
从AES数据流中提取出原始编码时钟。
2、同步。
根据同步时钟，完成块、帧、子帧同步。
3、双相标志码解码。
将双相标志码编码的AES数据流解调成原始AES数据流，并放在块缓冲区中。
4、块域信息提取。
包括通道状态、用户数据2个部分。
它们分布在1个块内的各个子帧中，在块域内有效。
5、帧域信息提取。
帧由2个子帧组成，二者采用相同的格式，分别代表左、右两声道，所以提取时过程相同。
对于每一个子帧，首先判断音频样值有效标志，它表示该子帧是否适合解码，然后根据奇偶校验位进行子帧中除前同步字以外的奇偶校验，如果校验失败，说明传输过程中该子帧有错误发生。
校验通过后即可进行声道音频样值的提取。
有以下两种情况：a)量化是20bits，则音频样值就是子帧内的20bits音频样值数据；b)量化是24bits，则音频样值是由子帧内的20bits作为其高20bits，附属数据的4bits作为其低4bits组成的24bits数据。
2、解调模块硬件设计AES解调模块完成AES输入信号的解调，DSP的McBSP（多通道缓冲串口）用于实现与AES数字音频输入端的连接。
全部解调过程由DSP独立执行，输出结果是左、右声道模拟取样值，以及各种附加信息。
取样值供立体声编码模块进行立体声编码时使用，附加信息除用于解调过程的相关控制之外，还供立体声编码模块读取，从而了解声道音频的参数等信息，另外，这些信息还可用于界面显示，供用户参考。
3、解调模块程序设计根据AES解调总体实现方案，基于DSP的AES解调程序流程图如下：失败详细程序略，下面给出主要函数：（1）初始化函数：int Initializtion(void)函数功能说明：初始化DSP芯片，包括中断、定时、串口等内部资源；初始化外围电路，包括与DSP相连的功能芯片参数设置，I/O端口设置；初始化全局变量。
（2）时钟提取函数：long GetClock(void)函数功能说明：根据输入的经过双相标志码编码的AES信道数据流跳变间隔，提取出原始AES音频数据流编码时钟。
返回值表示用DSP机器周期个数表示双相标志码编码时钟周期。
（3）同步过程函数：int synchronize(long clock)函数功能说明：根据双相标志码编码时钟，在AES音频块范围内实现块、帧、子帧同步。
（4）双相标志码解码函数：int Decode(long clock, Char *buffer)函数功能说明：在时钟的控制下，对输入的AES信道码流进行双相标志码解码，并将AED 音频块大小的数据放于缓冲区内。
（5）通道状态提取函数：int ChannelState(Char* buffer, Char cState[12])（6）用户数据提取函数：int UserData(Char* buffer, Char uData[12])（7）子帧分析与音频样值提取函数：int ParseData(Char* buffer, Long aesDate[192][2])四、总结本文详细分析了AES/EBU音频信号的编码、格式结构，结合调频同步广播激励器的设计，提出基于DSP的AES/EBU音频信号解码方案，并给出了实现方案的解码硬件结构设计和关键程序函数，整机测试的效果达到了预期的技术指标，证明了方案设计的合理性。
本文作者创新点：1、创造性地提出基于DSP数字信号处理方式的数字音频AES/EBU的编码方案；2、并将此方法运用于专业数字调频广播系统中，效果良好。
参考文献：[1] 汪波.AES/EBU数字音频的参数及测量技术. 标准与检测 ，2005.04[2] 王启祥.浅谈数字声频接口及其标准. 电声技术,1995.05[3] 徐速.基于DSP的实时语音压缩.微计算机信息.2007年第1-2期，P215-216[4] Revised AES Standard for Digital audio-Digital input-output interfacing-Serial Transmission Format for Two-channel Iinearly Represented Digital Audio Data.Copy-right@ The Audio Engineering Society lnc，2003.作者简介：汪 阳：男、1972年出生，中国科学院安徽光机所在读博士，主要研究光电通信技术。
胡 军：男、1969年出生，博士，主要研究无人机技术及其应用。
Biography：The first author ：Wangyang（1972-），male（Han nationality），Comes form Huangshan City, Anhui Province，Doctor，Research Field：Communication engineering。
