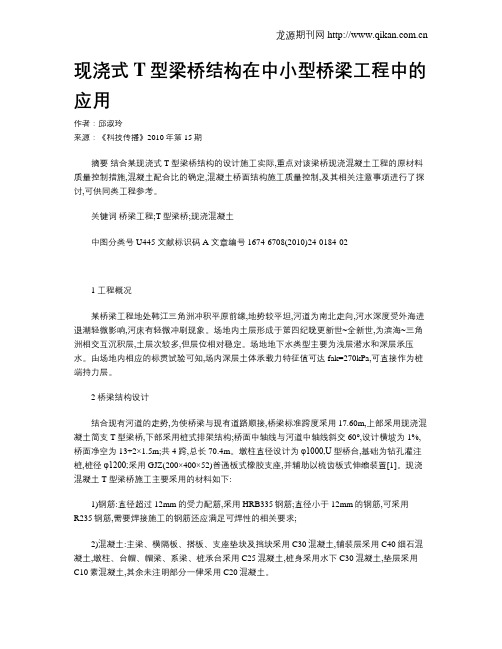

现浇式T型梁桥结构在中小型桥梁工程中的应用作者：邱淑玲来源：《科技传播》2010年第15期摘要结合某现浇式T型梁桥结构的设计施工实际,重点对该梁桥现浇混凝土工程的原材料质量控制措施,混凝土配合比的确定,混凝土桥面结构施工质量控制,及其相关注意事项进行了探讨,可供同类工程参考。
关键词桥梁工程;T型梁桥;现浇混凝土中图分类号U445 文献标识码A 文章编号 1674-6708(2010)24-0184-021 工程概况某桥梁工程地处韩江三角洲冲积平原前缘,地势较平坦,河道为南北走向,河水深度受外海进退潮轻微影响,河床有轻微冲刷现象。
场地内土层形成于第四纪晚更新世~全新世,为滨海~三角洲相交互沉积层,土层次较多,但层位相对稳定。
场地地下水类型主要为浅层潜水和深层承压水。
由场地内相应的标贯试验可知,场内深层土体承载力特征值可达fak=270kPa,可直接作为桩端持力层。
2 桥梁结构设计结合现有河道的走势,为使桥梁与现有道路顺接,桥梁标准跨度采用17.60m,上部采用现浇混凝土简支T型梁桥,下部采用桩式排架结构;桥面中轴线与河道中轴线斜交60°,设计横坡为1%,桥面净空为13+2×1.5m;共4跨,总长70.4m。
墩柱直径设计为φ1000,U型桥台,基础为钻孔灌注桩,桩径φ1200;采用GJZ(200×400×52)普通板式橡胶支座,并辅助以梳齿板式伸缩装置[1]。
现浇混凝土T型梁桥施工主要采用的材料如下:1)钢筋:直径超过12mm的受力配筋,采用HRB335钢筋;直径小于12mm的钢筋,可采用R235钢筋,需要焊接施工的钢筋还应满足可焊性的相关要求;2)混凝土:主梁、横隔板、搭板、支座垫块及挡块采用C30混凝土,铺装层采用C40细石混凝土,墩柱、台帽、帽梁、系梁、桩承台采用C25混凝土,桩身采用水下C30混凝土,垫层采用C10素混凝土,其余未注明部分一律采用C20混凝土。
钢与混凝土组合结构的多种结构形式及其性能特点
钢与混凝土组合结构的多种结构形式及其性能特点要：组合结构的使用已经广泛，其中钢与混凝土的组合结构是最为常见的结构形式，而且相当成熟，已经自成独立的结构体系。
在我国，组合结构仍属新的结构形式，随着大量建筑物的兴建，组合结构作为新兴结构得到越来越广泛的采用，应用前景越来越好。
所以，对钢与混凝土组合结构的结构形式及性能特点有一定的了解是很有必要的。
本文就这些方面对不同的组合结构形式展开介绍。
关键词：钢与混凝土组合结构，结构概念，特点Abstract: The composite structure has been used widely, then steel and concrete composite structure is the most common type and quite mature, so it has become the independent structure system. In our country, the combination of structure is still a new structure form with the construction of large number of buildings,combination structure, as an emerging structure, will more and more widely used, and the application prospect will be better. Therefore, the combination of steel and concrete struction of different structure form will be introduced.Keywords: steel and concrete composite structure ，design concept ，characteristics1 概述组合结构是指由两种以上性质不同的材料组合成整体，并能共同工作的构件。
钢-混凝土组合桥梁设计要点及应用
钢-混凝土组合桥梁设计要点及应用摘要：在桥梁工程建设中，钢-混凝土组合结构的应用十分广泛，其具有环保、节能等诸多优势，因此广受业界人士的好评。
文章首先对钢-混凝土组合结构的形式及特点进行介绍，然后论述钢-混凝土组合桥梁设计的要求，最后就钢-混凝土组合在连续梁桥设计中的应用进行详细分析论述，以供参考。
关键词：桥梁设计；市政工程；钢-混凝土组合前言：在现代桥梁的建设中混凝土材料和钢材料是使用最为广泛的两种建筑材料，但是这两种材料在力学性能以及物理性质上则是存在着很多的差异，可谓各具优劣。
因此就出现充分融合钢材料和混凝土材料双方优点的钢-混凝土组合结构，其合理的应用在桥梁工程中，可有效提升桥梁的抗拉、抗剪能力，同时又能提高桥梁的抗压能力。
本文即在此背景下，就钢-混凝土组合在桥梁设计中的要点和应用进行详细的分析论述，以下为详细研究内容。
1 钢-混凝土组合的形式及特点1.1钢-混凝土组合结构的形式纵观人类的桥梁结构经历了木质结构、砌体结构、混凝土结构、钢结构、以及钢-混凝土结构的趋势，钢-混凝土组合结构本质上是利用钢材料和混凝土材料的抗剪力横向结合，而形成的连接构件[1]。
目前在世界范围内应用较为广泛的钢-混凝土组合结构主要有钢筋混凝土结构、压型钢混凝土复合钢板、核心筒复合梁、钢管混凝土结构、钢和混凝土组合柱几种形式。
1.2钢-混凝土组合结构的特点对于单一材料的钢结构桥梁而言，其在抗拉、抗压以及抗弯的性能上非常好使，使用寿命也比较长，但是钢结构桥梁对于压屈、噪音、疲劳以及振动等弊端一直以来都没有找到一个有效的解决方法，同时高成本和易锈蚀的问题也一直难以解决。
对于单一材料的混凝土结构桥梁而言，其可采用现场浇筑或是预制拼装的方式，成本较低，但是裂缝问题一直难以避免，在温差较大的地区还容易受到冻融循环影响。
钢-混凝土组合结构其较之传统的单一材料的结构形式特点较为显著，在相同的承力作用下，钢-混凝土组合结构的材料性能往往可以更好的发挥出来，具体有以下几个特点：钢材用量少[2]，较之传统的钢结构桥梁，钢-混凝土组合结构桥梁在非复合梁的情况下，其钢材用量可以减少15-20%作用；稳定性高，在钢-混凝土组合结构桥梁中，钢梁的翼缘宽度会对钢-混凝土的稳定性起到影响，因此当翼缘宽度合理增大时，相应的桥梁温度行也会更高。
预制T梁施工技术在桥梁施工中的应用
预制T梁施工技术在桥梁施工中的应用预制T梁是一种常见的桥梁构件，具有承重能力强、施工速度快、施工周期短等优点，在桥梁施工中得到了广泛的应用。
本文将结合实际案例，从预制T梁的生产、运输、安装等方面详细介绍其施工技术。
一、预制T梁生产技术1.设计预制T梁的设计应符合国家标准及相关规范，确保其承载、安全、美观等综合考虑。
设计时应考虑预制T梁尺寸、钢筋配筋、混凝土抗压强度等因素，以满足桥梁的使用要求。
2.生产线建立预制T梁的生产线以提高生产效率，并确保生产的模具尺寸一致，模块化生产线以减少生产和安装时间和成本。
生产线应由模具加工设备、搅拌设备、钢筋加工设备、模具组装设备等组成，以实现自动化生产。
3.混凝土生产预制T梁的混凝土材料应符合国家标准，按配合比进行混合，并通过试压、抗压强度等检测，保证混凝土的强度质量。
在生产过程中应遵循搅拌、运输、浇注、压实和养护等每一环节的生产要求。
4.钢筋加工及配筋钢筋加工应符合国家标准，将钢筋按照预制T梁的设计要求进行加工，以确保钢筋型位正确。
钢筋配筋应保证钢筋的间距、间隔、交叉点等之间均匀分布且符合规定要求，以保证混凝土的均匀性和加固效果。
5.模具制造预制T梁的模具应按照设计要求制造，以保证各预制T梁之间的尺寸、型位、光洁度等一致，并提高生产视觉效果和整体的桥梁质量。
模具应按照规范进行加强和保护，确保生产的模具具有较高的耐用性和稳定性。
6.烘干预制T梁在模具内固化时间后，应进行烘干处理，以加速混凝土强度的形成和模具内水分的蒸发，同时达到保温的作用，提高预制T梁的强度。
1.运输前检验预制T梁在运输前应进行钢筋、尺寸、表面光洁度、强度等多项检测，确保其符合设计要求和运输安全规定，以保证桥梁使用的质量和安全性。
2.运输方式预制T梁可以采用公路、铁路、水路等多种方式进行运输。
需要根据预制T梁的尺寸、数量、环境、路况等各项因素进行选择，及时处理路况问题，以确保运输的安全和顺畅。
3.运输装置预制T梁在运输过程中应使用合适的装置进行固定，以防止翻转、碰撞、横移等不安全情况的发生。
T型连续组合桥梁的施工工艺探究
T型连续组合桥梁的施工工艺探究摘要：随着我国工程的发展，桥梁的建筑艺术也会逐步地提高，相应地T 型连续组合桥梁的施工方法与技术也会不断地提高.本文结合工程实例，主要对T 型连续组合桥梁的施工技术进行相关分析，以供参考！关键词：T型连续组合桥梁型梁的预制施工工艺1、引言T型结构的桥梁具有很多的优点，一方面它可以省掉大型的支座，节省施工时间，另外一方面其还有利于平衡悬臂施工。
与其他的桥梁施工方案相比，T型结构桥梁具有施工简便，节省工程材料的特点，另外该桥型与小箱梁式连续梁桥相比，还具有结构新颖、截面尺寸小及自重轻等特点，这也是该技术方案广泛地运用于桥梁建设中的原因。
这几年来，在广大同行的共同努力下，我国的T型连续组合桥梁技术不断发展。
文章通过笔者亲身实践来分析研究T型连续组合桥梁的施工技术。
2、T型连续组合桥梁的施工工艺2.1桥梁底座施工工艺在某省高速上，笔者研究考证了两座桥。
这两座桥的T型梁预制都在桥一侧永久性征地范围内，顺桥向布置，底座分两排，设十条。
由于该预制场的施工场地位于软基段，加之T型梁的施工工序复杂，相应的施工时间就很长。
为避免桥梁底座因为长时间的施工遭遇到雨季或者积水的浸泡，避免桥梁底座的不均匀沉降，对于该底座的地基要进行二次处理。
在施工预制场范围内，要清表碾压，清表碾压之后，再填筑0.5-0.6m的砂性土，对其进行分层碾压成型，每一层碾压后的压实度不能低于百分之九十。
在表层15cm范围内掺6%-8%石灰作石灰土持力层，对石灰土持力层的检测要用标准贯入仪进行，承载力不得低于2kg/c㎡，在桥梁底座的范围内，打入部分木桩，借此木桩确保地基的压力能够扩散。
底座扩大基础之间浇筑10cm混凝土，在进行施工的时候，进行一次性的整体浇筑，这样做的目的是保证施工水不会进入地基之中。
底座间与两侧需要设置砂浆排水沟，底座间要进行必要的边坡汇水。
2.2 T型桥梁钢筋、孔道以及模板制作工艺（1）钢筋工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁建设２０１５年第４５卷第５期（总第２３４期） Ｂｒｉｄｇｅ Ｃｏｎｓｔｒｕｃｔｉｏｎ，Ｖｏ１．４５，Ｎｏ．５，２０１５（Ｔｏｔａｌｌｙ Ｎｏ．２３４） １ｌ７
文章编号：１００３—４７２２（２０１５）０５—０１１７—０５
Ｔ型键在钢一混凝土组合桁架梁桥中的应用
韩振勇 ，马建侨 ，卢士鹏 ，李 飞 （１．天津城建集团有限公司，天津３０００５０；２．天津城建集团工程总承包公司，天津３００２１０）
摘 要：钢一混凝土组合桁架梁桥中的钢结构与混凝土桥面板一般采用剪力群钉连接，为防 止钢一混凝土组合桁架连续梁桥的负弯矩区的混凝土开裂，提出了一种新型纵向可滑动抗掀起连 接键——Ｔ型键，以天津海河吉兆桥（三跨钢一混凝土组合桁架桥）为背景，阐述Ｔ型键首次在该 桥中的应用情况。Ｔ型键是由２块钢板采用熔透焊焊接而成的Ｔ字形结构，在工厂内加工成型 后，采用熔透焊将Ｔ型键焊接在钢梁上，并使用宽５ ｃｍ的胶带缠绑３层，最后使用密封膏对Ｔ型 键与钢梁焊接根部进行密封。施工后发现，混凝土桥面板与钢桁架产生了约１．５ ｃｍ的相对错动， 通过对该现象分析可知，Ｔ型键能有效地释放混凝土桥面的内部应力、提高组合桁架梁桥整体刚 度，对防止桥面开裂起到关键作用。 关键词：组合桁架梁桥；混凝土桥面板；剪力钉；Ｔ型键；焊接；纵向滑动；应力释放 中图分类号：Ｕ４４８．２１１；Ｕ４４５．５８ 文献标志码：Ａ
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｔ—Ｓｈａｐｅ Ｓｔｕｄｓ ｔｏ ａ Ｓｔｅｅｌ ａｎｄ Ｃｏｎｃｒｅｔｅ Ｃｏｍｐｏｓｉｔｅ Ｔｒｕｓｓ Ｇｉｒｄｅｒ Ｂｒｉｄｇｅ
ＨＡＮ Ｚｈｅｎ—ｙｏｎｇ ，ＭＡ ｄｉａｎ—ｑｉａｏ。，ＬＵ Ｓｈｉ—ｐｅｎｇ。，ＬＪ Ｆｅｉ （１．Ｔｉａｎｊｉｎ Ｕｒｂａｎ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｇｒｏｕｐ Ｃｏ．，Ｌｔｄ．，Ｔｉａｎｊｉｎ ３０００５０，Ｃｈｉｎａ；２．Ｅｎｇｉｎｅｅｒｉｎｇ Ｐｒｏｊｅｃｔ Ｇｅｎｅｒａｌ Ｃｏｎｔｒａｃｔ Ｃｏｍｐａｎｙ，Ｔｉａｎｊｉｎ Ｕｒｂａｎ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｇｒｏｕｐ Ｃｏ．，Ｌｔｄ．，Ｔｉａｎｊｉｎ ３００２ １０，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｓｔｅｅ１ ｓｔｒｕｃｔｕｒｅｓ ａｎｄ ｃｏｎｃｒｅｔｅ ｄｅｃｋ ｓｌａｂｓ ｏｆ ｓｔｅｅｌ ａｎｄ ｃｏｎｃｒｅｔｅ ｃｏｍｐｏｓｉｔｅ ｔｒｕｓｓ ｇｉｒｄｅｒ ｂｒｉｄｇｅｓ ａｒｅ ｇｅｎｅｒａｌｌｙ ｃｏｎｎｅｃｔｅｄ ｂｙ ｔｈｅ￣ｒｏｕｐ ｓｈｅａｒ ｓｔｕｄｓ．Ｔｏ ｐｒｅｖｅｎｔ ｔｈｅ ｃｏｎｃｒｅｔｅ ｉｎ ｔｈｅ ｈｏｇｇｉｎｇ ｍｏｍｅｎｔ ａｒｅａｓ ｏｆ ｔｈｅ ｓｔｅｅ１ ａｎｄ ｃｏｎｃｒｅｔｅ ｃｏｎｔｉｎｕｏｕｓ ｃｏｍｐｏｓｉｔｅ ｔｒｕｓｓ ｇｉｒｄｅｒ ｂｒｉｄｇｅｓ ｆｒｏｍ ｃｒａｃｋｉｎｇ，ａ ｋｉｎｄ ｏｆ ｔｈｅ ｎｅｗ ｃｏｎｎｅｃｔｉｎｇ ｓｔｕｄ，ｔｈｅ Ｔ—ｓｈａｐｅ ｓｔｕｄ，ｔｈａｔ ｃｏｕｌｄ ｂｅ’ｌｏｎｇｉｔｕｄｉｎａｌｌｙ ｓｌｉｐ— ｐｉｎｇ ａｎｄ ｌｉｆｔ－ｒｅｓｉｓｔａｎｔ ｗａｓ ｄｅｖｅｌｏｐｅｄ．Ｔｈｅ Ｊｉｚｈａｏ Ｂｒｉｄｇｅ（ａ ３－ｓｐａｎ ｓｔｅｅｌ ａｎｄ ｃｏｎｃｒｅｔｅ ｃｏｎｔｉｎｕｏｕｓ ｃｏｍｐｏｓｉｔｅ ｔｒｕｓｓ ｇｉｒｄｅｒ ｂｒｉｄｇｅ）ｏｖｅｒ ｔｈｅ Ｈａｉｈｅ Ｒｉｖｅｒ ｉｎ Ｔｉａｎｊ ｉｎ ｗａｓ ｃｉｔｅｄ ａｓ ａｎ ｅｘａｍｐｌｅ ａｎｄ ｔｈｅ ａｐ— ｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｄｅｖｅｌｏｐｅｄ Ｔ—ｓｈａｐｅ ｓｔｕｄｓ ｔｏ ｔｈｅ ｂｒｉｄｇｅ ｆｏｒ ｔｈｅ ｆｉｒｓｔ ｔｉｍｅ ｗａｓ ｄｅｓｃｒｉｂｅｄ．Ａ Ｔ—ｓｈａｐｅ ｓｔｕｄ ｗａｓ ｃｏｍｐｏｓｅｄ ｏｆ ｔｗｏ ｓｔｅｅｌ ｐｌａｔｅｓ ｔｈａｔ ｗｅｒｅ ｗｅｌｄｅｄ ｉｎｔｏ ａ Ｔ—ｓｈａｐｅ ｓｔｒｕｃｔｕｒｅ ｂｙ ｔｈｅ ｐｅｎｅｔｒａｔｉｏｎ ｗｅｌｄｉｎｇ．Ａｆｔｅｒ ｔｈｅ ｓｔｕｄ ｗａｓ ｆａｂｒｉｃａｔｅｄ ｉｎ ｔｈｅ ｗｏｒｋｓｈｏｐ，ｔｈｅ ｓｔｕｄ ｗａｓ ｔｈｅｎ ｗｅｌｄｅｄ ｏｎｔｏ ｔｈｅ ｓｔｅｅ１ ｔｒｕｓｓ ｇｉｒｄｅｒ ｂｙ ｔｈｅ ｐｅｎｅｔｒａｔｉｏｎ ｗｅｌｄｉｎｇ，ｗａｓ ｗｒａｐｐｅｄ ａｒｏｕｎｄ ｂｙ ｔｈｅ ５ ｃｍ ｗｉｄｅ ａｄｈｅｓｉｖｅ ｔａｐｅ ｉｎ．３
ｌａｙｅｒｓ ａｎｄ ｗａｓ ｆｉｎａｌｌｙ ｓｅａｌｅｄ ｂｙ ｔｈｅ ｓｅａｌｉｎｇ ｐａｓｔｅ ａｔ ｔｈｅ ｒｏｏｔ ｏｆ ｔｈｅ ｓｔｕｄ ｃｏｎｎｅｃｔｉｎｇ ｔｈｅ ｔｒｕｓｓ ｇｉｒｄ— ｅｒ．Ｉｎ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｔｈｅ ｃｏｍｐｏｓｉｔｅ ｔｒｕｓｓ ｇｉｒｄｅｒ ｏｆ ｔｈｅ ｂｒｉｄｇｅ，ｔｈｅ ｒｅｌａｔｉｖｅ ｓｔａｇｇｅｒｉｎｇ ｏｆ ａｂｏｕｔ １．５ ｅｍ ｂｅｔｗｅｅｎ ａ ｃｏｎｃｒｅｔｅ ｄｅｃｋ ｓｌａｂ ａｎｄ ｔｈｅ ｔｒｕｓｓ ｇｉｒｄｅｒ ｗａｓ ｏｂｓｅｒｖｅｄ ａｎｄ ｔｈｅ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｓｔａｇ— ｇｅｒｉｎｇ ｐｈｅｎｏｍｅｎｏｎ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ Ｔ—ｓｈａｐｅ ｓｔｕｄｓ ｃｏｕｌｄ ｅｆｆｅｃｔｉｖｅｌｙ ｒｅｌｅａｓｅ ｔｈｅ ｉｎｔｅｒｎａｌ ｓｔｒｅｓｓ ｉｎ ｔｈｅ ｃｏｎｃｒｅｔｅ ｄｅｃｋ ｓｌａｂｓ，ｉｍｐｒｏｖｅ ｔｈｅ ｇｌｏｂａｌ ｓｔｉｆｆｎｅｓｓ ｏｆ ｔｈｅ ｃｏｍｐｏｓｉｔｅ ｔｒｕｓｓ ｇｉｒｄｅｒ ｂｒｉｄｇｅ ａｎｄ ｐｌａｙ ａ ｃｒｉｔｉｃａｌ ｒｏｌｅ ｏｆ ｐｒｅｖｅｎｔｉｎｇ ｔｈｅ ｄｅｃｋ ｓｌａｂ ｃｏｎｃｒｅｔｅ ｆｒｏｍ ｃｒａｃｋｉｎｇ．
收稿日期： 基金项目：
作者简介：
２Ｏ１５—０６一Ｏ９ “十二五”国家科技支撑计划项目（２０１１ＢＡＪ０９Ｂ０４０３） Ｐｒｏｊｅｃｔ ｏｆ Ｎａｔｉｏｎａｌ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｓｕｐｐｏｒｔ Ｐｒｏｇｒａｍ ｏｆ ｔｈｅ”Ｔｗｅｌｆｔｈ Ｆｉｖｅ Ｙｅａｒ Ｐｌａｎ”（２０１１ＢＡＪ０９Ｂ０４０３） 韩振勇，教授级高工，Ｅ－ｍａｉｌ：ｔｊｚｂｚｏｎｇｇｏｎｇｂａｎ＠１６３．ｔｏｍ。研究方向：钢一混凝土组合结构现代化施工技术。 １ｌ８ 桥梁建设Ｂｒｉｄｇｅ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｋｅｙ ｗｏｒｄｓ：ｃｏｍｐｏｓｉｔｅ ｔｒｕｓｓ ｇｉｒｄｅｒ ｂｒｉｄｇｅ；ｃｏｎｃｒｅｔｅ ｄｅｃｋ ｓｌａｂ；ｓｈｅａｒ ｓｔｕｄ；Ｔ—ｓｈａｐｅ ｓｔｕｄ； ｗｅｌｄｉｎｇ；ｌｏｎｇｉｔｕｄｉｎａｌｌｙ ｓｌｉｐｐｉｎｇ；ｓｔｒｅｓｓ ｒｅｌｅａｓｉｎｇ
１ 概 述 钢一混凝土组合桁架梁桥是一种新型组合结构 桥梁，其混凝土桥面板与钢桁架通过剪力连接件或 其他构造形式结合在一起并共同受力［１］，以改善结 构的受力性能，提高结构刚度和整体性。钢桁架与 混凝土桥面板的组合方式有多种，最常见的方式是 将带有上、下弦杆与腹杆的完整钢桁架与｝昆凝土桥 面板相连，其中多数为上承式组合桁架梁桥，如全焊 接钢桁架、钢管桁架以及用钢管混凝土作为受压杆 件的桁架。钢一混凝土组合桁架梁主要分为简支和 连续组合桁架梁两大类。其中，简支组合桁架梁的 优势在于能够充分发挥钢材抗拉和混凝土抗压强度 高的材料特性，该类结构的钢结构与混凝土桥面板 一般采用剪力钉群连接 ］。由于连续组合桁架梁的 负弯矩区会出现钢梁受压、混凝土翼板受拉的不利 情况［３ ］，而普通的剪力钉群不能有效释放混凝土 的内部应力ｌ５ ］，致使裂缝宽度难以控制、预应力和 预加荷载效率低。因此，提出了一种新型纵向可滑 动抗掀起连接键——Ｔ型键替代传统剪力钉，Ｔ型 键在负弯矩区将混凝土桥面板与钢梁分离，释放钢 梁与混凝土桥面板问的组合作用，以避免混凝土开 裂［９ 。该Ｔ型键首次应用在天津海河吉兆桥中， 本文以天津海河吉兆桥为背景，阐述了Ｔ型键的构 成、施工工艺与应用效果。 ２ 工程背景 天津海河吉兆桥位于天津市中心城区中环线和 外环线之间，地处规划的天钢柳林地区城市副中心。 天津海河吉兆桥桥面宽４Ｏ ｍ，全长３６５ ｍ，其主桥 跨越海河，跨度为５５ ｍ＋９０ ｍ＋５５ ｍ，采用三跨钢 一混凝土组合桁架结构；两侧引桥采用现浇预应力 混凝土箱梁结构。天津海河吉兆桥立面布置如图１ 所示。该桥钢结构总重５ １４０ ｔ，钢结构纵向分为ｌ３ 段、横向分为９榀，桁架横向中心间距为４．６ ｍ。每 榀桁架顺桥向为直线，并且外形一致。每榀桁架由 上弦杆（线形与桥面纵断线形一致）、下弦杆（线形为 部分圆弧形）和斜杆（节点间标准间距为４ ｍ）组成。 上桁架为等高度箱形截面，下桁架为变高度箱形截 面，下桁架在中墩处两侧一定范围内灌注混凝土。 混凝土桥面板厚２８ ｅｍ，局部加腋厚度为３５ ｃｍ。 该桥钢桁架采用场内分段预制加工，运至现场 后进行安装、焊接。钢桁架全部安装后，在下弦杆的 箱形结构内灌注Ｃ５５自流平微膨胀混凝土，最后在 钢桁架负弯矩区（由４号、５号墩向两侧引桥方向各 延伸２２ ｍ、向桥梁中心线侧延伸３Ｏ ｍ的范围）焊接 Ｔ型键（５ ７９６组），在正弯矩区焊接传统剪力钉 （５４ ２１６个，横向间距１０ ｃｍ，纵向问距分为１１，１２， １５ ｃｍ ３种形式），最后分块浇注混凝土桥面板＿１ ）。
３ Ｔ型键构成与施工工艺 为避免天津海河吉兆桥负弯矩区域的混凝土开 裂，设置的Ｔ型键必须与钢桁架焊接成整体，并与 混凝土桥面板分离，才能将钢桁架与混凝土桥面板 的组合性能发挥到最佳状态口 。 ３．１ Ｔ型键构成 Ｔ型键是由２块钢板（抗拉板ｌ、抗拉板２）采用 熔透焊焊接而成的Ｔ字形结构，主要由以下３部分 组成：抗拉板１，采用厚１６ ｍｍ的钢板，尺寸为ｌ０ ｃｍ×１０ ｃｍ；抗拉板２，采用厚１０ ｍｍ的钢板，尺寸 为１０ ｃｍ×２３．４ ｃｍ；ＥＶＡ海绵，采用０．５，１，２，２．５ ｃｍ ４种厚度，敷贴在抗拉板１的顶面和四周以及抗 拉板２的两侧。抗拉板１与抗拉板２采用气保焊焊 接，要求焊缝饱满，无漏焊、缺焊现象，焊缝平滑，无 气孔与夹渣。对所有焊缝部位进行１００ 探伤检 查，要求达到一级熔透焊。 ３．２ Ｔ型键施工工艺 ３．２．１ Ｔ型键安装 Ｔ型键在工厂加工成型，运至现场，焊接在钢桁 架上。 （１）Ｔ型键定位。在天津海河吉兆桥主桥的负
图１ 天津海河吉兆桥立面布置 Ｆｉｇ。１ Ｅｌｅｖａｔｉｏｎ ｏｆ Ｊｉｚｈａｏ Ｂｒｉｄｇｅ ｏｖｅｒ Ｈａｉｈｅ Ｒｉｖｅｒ ｉｎ Ｔｉａｎｊｉｎ
