液压挡轮工作原理及故障检修
液压挡轮工作原理
一、液压挡轮技术参数：
1、油泵流量：1.54L/h 品牌：矿中机械
2、系统流量：20—25L/min
3、电机功率：370W/1450rpm
4、工作压力：4—10MPa
5、电加热器：1Kw
6、系统压力：14MPa
二、液压挡轮工作原理：
TBY-12挡轮液压站是控制回转窑液压挡轮动作的动力装置，其工作原理如下：
回转窑托轮应平行于窑体中心线安装，窑体为倾斜放置，在自重作用下有下滑的趋势。采用液
压推力的 挡轮液压站，使窑体按预想的速度（一般约3—4mm/h）强制上窜和有控制的下滑，
从而有效的保证轮带与托轮的均匀接触和磨损节省托轮调整的工作量。
液压挡轮正常上下窜动的行程为±10mm，当上下窜动的行程达到15mm时，应发出报警讯号。当
上下 窜动达到极限行程±30时，应立即停止对主电机供电，允许通过调整限位开关的位置对
上述控制行程作±2mm内的少量变动。此外，为了保证液压挡轮运行的平稳在高压油的出口处
设有3-1蓄能器。
液压挡轮故障分析
液压挡轮故障分析1：
当窑体下移偏离零位（即装有行程开关挡轮中线与轮带中线重合位置）25mm时，行程开关箱中
一触点 动作，计量泵8-1或8-2启动，高压油通过单向阀7-1或7-2直接到挡轮液压缸内，这
时在液压缸的推动下回转窑开始上窜。
液压挡轮故障分析2：
当回转窑体上窜到上限位时，行程开关中一触点动作，计量泵8-1或8-2停止工作，这时电磁
换向阀13-1 得电开始工作，液压缸内的液压油直接接回油箱，此时回转窑在重力下慢慢下移，
当窑体下移到下限位时又开始执行下一个循环。
液压挡轮故障分析3：
本挡轮液压站设有压力传感器12-1，正常工作时在中控室可以监测现场的工作压力，同时电气
上可以根 据现场的实际情况通过压力传感器采集的值做报警保护，即当压力值太低的情况下有
可能是高压管路泄漏。
液压挡轮故障分析4：
本挡轮液压站设有液位继电器20-1，正常工作时液位继电器20-1有两个报警点，即液位上限
与液位下限， 当油位到达下限时报警，此时有可能系统漏油；当油位到达上限时报警，此时有
可能油箱进水。
液压挡轮故障处理
液压系统常见故障及处理：
液压系统虽然无太大故障，但处理不好也可能引起停窑减产，常见的故障及相应处理办法处理
挡轮系统故障及原因分析。
2台液压挡轮自运行以来，先后出现过轴最下部的止推轴承频繁更换；挡轮上压盖螺栓松动断
裂，挡轮脱落窜出；挡轮轴孔部位轴滚键；断裂；基础底板地脚螺栓断裂后带动整个底板掀起
等恶性事故。
液压挡轮损坏原因：挡轮安装不当；表面接触不良
在安装挡轮时，理论上要求挡轮中心线与窑体纵向中心线重合，最大允差≤1.5mm；这种状态下，
轮带与挡轮表面是理想的纯滚动摩擦，而一旦挡轮中心线与窑体纵向中心线偏差较大时，就会
在挡轮表面产生向上和向下的两个方向的摩擦力(见图3)；这样，安装不当时当挡轮远离窑体
回转方向，轮带的旋转将给挡轮表面产生向上的摩擦力，导致挡轮上窜，上压盖螺栓受力过大
断裂，甚至整个挡轮脱落断裂等故障。当挡轮靠近窑体回转方向，轮带的旋转将给挡轮表面产
生向下的摩擦力，使最下部的推力轴承受力过大而失效。
液压挡轮损坏解决办法：
为避免以后再发生类似问题，针对以上分析我们采取了相应的解决办法：
(1)严细设备管理，完善细化各项项目实施的可行操作规范；
(2)改进存在的不合理结构或隐患的部位；
(3)抓大不放小，严把备件质量关；既要确保轴孔配合过盈量；轴的综合机械性能；轮盘表面硬
度等关键质量控制点，还应控制每颗螺栓是否达到要求的强度等级指标，密封圈性能是否达标
等细节问题；决不允许因为使用不合格备件给正常生产运行带来隐患；
(4)现场维修中，管理部门要严格细量化各项安装技术要求指标，施工单位要针对要求详尽编排
出可行性操作方案；最终确保各项共同检验数据符合要求规范；
(5)加强对岗位工人的技术培训，岗位工人则要做好日常点检及维护工作，详尽纪录设备运行参
数，发现问题及时汇报，技术人员则通过数据比较分析将隐患消灭在萌芽状态。
液压传动系统的工作原理及组成 PPT课件
在用图形符号来绘制系统原理图时，图中的符号只 表示元（辅）件的功能、操作（控制）方法及外部连接 口，不表示元（辅）件的具体结构和参数，也不表示连 接口的实际位置和元（辅）件的安装位置。在用图形符 号绘图时，除非特别说明，图中所示状态均表示元（辅） 件的静止位置或零位置，并且除特别注明的符号或有方 向性的元（辅）件符号外，它们在图中可根据具体情况 水平或垂直绘制。
液压传动系统的工作原理(2/5)
（b）活塞左行
如果将换向手柄1ห้องสมุดไป่ตู้转换成图 1.1（b）所示的状态，则液压泵 4输出的油液将经过开停阀9、节 流阀13和换向阀15进入液压缸18 右腔，对活塞17产生推力。与此 同时，液压缸18右腔的油液可经 换向阀15和回油管14排回开式油 箱。这样，开停阀9的阀芯有两 个（左、右）工作位置，换向阀 15的阀芯有三个（左、中、右） 工作位置。
第1章 概 论
§1.1 液压传动系统的工作原理及组成 §1.2 液压传动的特点 §1.3 液压传动的应用
返回
§1.1 液压传动系统的工作原理及组成
1.液压传动系统的工作原理
（a）活塞右行 在图1.1（a）中，液压泵4由
电动机驱动旋转，从油箱1中吸油。 油液经滤油器2进入液压泵4，液压 泵输出的压力油经管10、开停阀9、 节流阀13、换向阀15进入液压缸18 左腔，推动活塞17和工作台19向右 移动。这时，液压缸18右腔的油液 可经换向阀15和回油管14排回油箱。
液压传动系统中的能量转换和传递情况如图1.2所示， 这种能量的转换能够满足生产中的需要。
图1.2 液压传动系统中的能量传递和转换图
液压系统
运行故障的外部症状
• • • • • • • 工作状况突变 声响异常 过热高温现象 排气烟色异常 出现特殊气味 漏油、漏气现象 叉车外观异常
常用故障诊断方法
• • • • • • 一问 二看 三听 四嗅 五摸 六试
故障分类
1.人为故障 2.自然故障
故障诊断的基本原则
搞清现象、结合原理、区别情况、周密分析、从简到繁、 诊断准确、少拆为宜。 1.抓住引起故障的特征 2.分析造成故障原因的实质 3.避免盲目性
• 原理 • 完成由旋转运动到直线运动（或近似于直线运动）的一 组齿轮机构，同时也是转向系中的减速传动装置。它是转 向系中最重要的部件。 • 作用 • 增大方向盘传到转向机构的力和改变力的传递方向。 • 特点 • 操作人员通过它可以用较小的操纵力实现较大的转向控 制，性能安全可靠，操纵轻便灵活。
液力变矩器的组成
9.叉车严重超载运行 10.燃油滤清器或输油泵进油管接头滤网堵塞 11.喷油器压力不对或雾化不良 12.喷油泵精密偶件磨损过度，供油不足 13.调速器弹簧变形松弛，未达到额定转速 14.燃油系统内有空气 15.气缸盖螺母松 16.喷油孔漏气 17.压缩压力不足 18.输油泵磨损过度
起重无力或不能起重
工作油缸
现象： （1）油缸漏油 原因; 密封圈损坏或磨损 现象： （2）升降倾斜困难 原因： 活塞弯曲 现象 （3）柱塞下降太快 原因： 限速阀不起作用 现象： （4）起升和倾斜都不工作 原因： 安全阀孔被污物堵塞。油泵供油中断
燃 油路系统不正常
1.燃油箱中无油 2.油路有气：油中有水；接头处漏油 3.油路堵塞 4.输油泵不供油 5.喷油嘴不喷油或喷油少，压力太低。雾化不良。喷油器弹 簧断，喷孔堵塞 6.喷油泵出油阀，弹簧断，柱塞偶
理论证实回转窑最主要部件之一液压挡轮
理论证实回转窑最主要部件之一液压挡轮
近日，随着液压挡轮在拉链葫芦拖动下，慢慢的靠近轮带，山东东华水泥公司2#生产线回转窑检修平台爆发出一阵欢呼：生产线正常运行状态下，回转窑液压挡轮更换成功。
这是国内同类生产线首次在正常运转状态下，更换液压挡轮。
液压挡轮是回转窑最重要的设备之一。
回转窑正常运行状态下近2000吨重量依靠12个拖轮和1个液压挡轮共同托起。
其中，液压挡轮负责整个回转窑上下窜动的动力支持。
4月8日早晨，该公司2#生产线回转窑液压挡轮出现故障，经检测，现场液压挡轮无法工作，必须进行更换。
按照惯例，更换滑液压挡轮必须停窑，因转动状态下的回转窑在无液压挡轮托动下，很可能造成窑体滑落重大事故。
而如果停窑至少需要停产72小时以上，不仅影响产量，况且开停机费用巨大，势必给公司造成损失。
本文来源于：宋陵矿山回转窑网。
变速箱液压控制阀工作原理
变速箱液压控制阀工作原理
1.液力变矩器
液力变矩器是目前汽车变速箱中应用最为广泛的一种，它由涡轮、油底壳、油管、油封等组成。
发动机带动涡轮，涡轮通过油管驱动活塞，活塞在油液的推动下做直线运动。
由于是直线运动，所以会产生很大的惯性力，从而带动齿轮转动。
为了降低惯性力，改善换挡平顺性和延长换档距离，一般在变矩器内采用液力变矩器。
机械液力变矩器由中间齿轮、两侧油封、固定油封等组成。
它利用齿轮与两侧油封之间的摩擦力来改变传动比，从而实现换档和变速。
2.行星齿轮
行星齿轮是目前汽车变速箱中应用最为广泛的一种机构。
它由左右两个行星架以及中间的一对行星齿轮和与其相对应的齿圈组成，行星架之间的相对运动称为齿圈旋转运动。
它是通过齿圈与变速箱内的主减速齿轮相啮合来实现变速换挡的。
为使齿轮与齿圈相互啮合，就需要一个与主减速齿轮相啮合的从动件——主动齿轮，它是通过行星架将输入轴和输出轴连接起来的。
—— 1 —1 —。

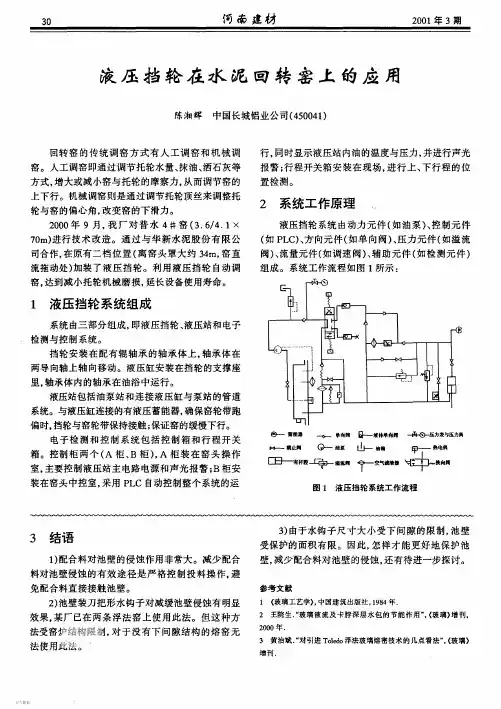

液压挡轮在水泥回转窑上的应用
