石膏对水泥的影响
石膏对水泥的影响
石膏在水泥中成分虽然只占到3%左右甚至更少，但是却在水泥中扮演着举足轻重的角色。
以下从急凝和假凝来分析石膏对水泥的影响。
石膏在水泥中的作用主要是用于水泥凝结时间的调节。
它的化学分子式为
CaS0
4·2H
2
0。
加热时，石膏会脱水形成半水石膏（CaS0
4
·0.5H
2
0），也称为烧石
膏。
石膏完全脱水则产生无水石膏（CaS0
4
），又称为硬石膏。
矿物硬石膏具有很低的活性，又称为干固水泥。
当水泥中未掺石膏时，水泥中铝酸三钙（C
3
A）会与水迅速反应，硅酸三钙
（C
3S）也会有显著的水化作用。
若C
3
A含量较高，水泥的比表面积又较大，则有
可能产生急凝。
水化过程中伴随显著的放热，并且随后则有水泥浆体的硬化，这就是所谓的急凝。
急凝使新拌混凝土失去可塑性，对混凝土的生产极为不利。
因此，在水泥粉磨时应加入适宜的石膏量。
C
3
A含量高时，应掺入较多的石膏，但石膏过多反而会产生不良的影响，会使水泥产生假凝现象，甚至会导致水泥的安定性不良。
假凝是由于半水石膏或可溶硬石膏重新水化后再形成石膏。
半水石膏的溶解会使溶液对石膏有过饱和，从而会有石膏的沉淀，并表现为浆体的变硬现象。
但通过再搅拌可以使这种结构破坏，水泥也会恢复正常的凝结。
所以假凝和急凝有本质的不同。
还有一种不正常的凝结成为空气凝结，当水泥暴露于一定的湿环境中则可产生这种凝结。
这种凝结常常发生在水泥储库中，并且由于凝结会产生水泥团块。
原因是因为水泥中的硫酸碱吸水产生的凝结作用。
这种凝结产生的水泥团块很难分散开，对水泥混凝土的性质也会产生不利的影响。
石膏在水泥中缓凝的原理
石膏在水泥中缓凝的原理
石膏在水泥中缓凝的原理是由于水化学反应的发生机理。
在水泥中加入石膏可以使水
泥的初凝时间延长，从而延缓水泥的凝固过程。
水泥是一种常见的胶凝材料，其中主要成分是硅酸盐和铝酸盐。
水泥与水混合后，会
发生水化反应引起硬化。
这个过程中，水泥中的化合物会与水中的氢氧根离子结合，形成
水化产物，并逐渐固化。
石膏是一种硫酸盐，添加到水泥中能够与水化产物发生反应。
石膏中的硫酸根离子可
以与水泥中的钙离子结合生成硫酸钙水化产物。
这种硫酸钙水化产物在水泥中形成锥体状
和棒状结晶，并填充胶体间隙，从而减少水泥浆体的流动性和浆体内部的水分迁移。
石膏的添加会导致水泥浆体的粘度增加，凝结时间延长，从而使水泥的初凝时间推迟。
这样的延缓凝结过程有助于水泥的延展性和可塑性的调节，使其更适合在施工中使用。
石
膏也能够改善水泥混凝土的抗裂性能和耐久性。
石膏在水泥中缓凝的原理是通过与水泥中的钙离子结合生成硫酸钙水化产物，填充胶
体间隙，减少水分迁移，改变水泥浆体的流动性，从而延长水泥的凝固时间并改善水泥混
凝土的性能特性。

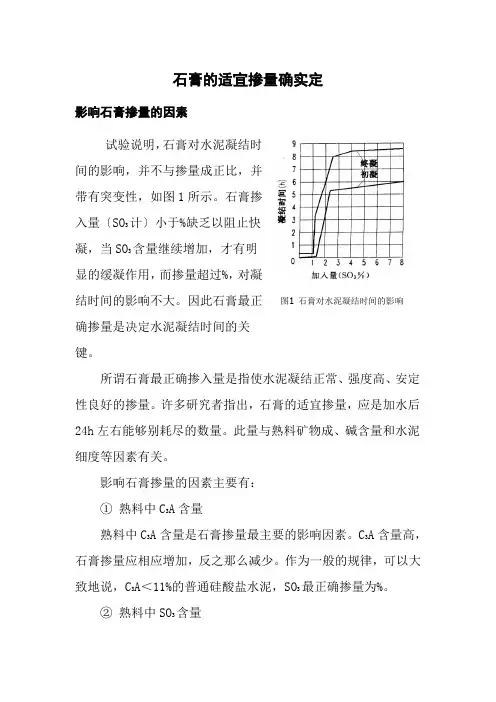

材料工程技术专业《石膏适宜掺量的确定》
石膏的适宜掺量确实定影响石膏掺量的因素试验说明，石膏对水泥凝结时间的影响，并不与掺量成正比，并带有突变性，如图1所示。
石膏掺入量〔SO3计〕小于%缺乏以阻止快凝，当SO3含量继续增加，才有明显的缓凝作用，而掺量超过%，对凝结时间的影响不大。
因此石膏最正图1 石膏对水泥凝结时间的影响确掺量是决定水泥凝结时间的关键。
所谓石膏最正确掺入量是指使水泥凝结正常、强度高、安定性良好的掺量。
许多研究者指出，石膏的适宜掺量，应是加水后24h左右能够别耗尽的数量。
此量与熟料矿物成、碱含量和水泥细度等因素有关。
影响石膏掺量的因素主要有：①熟料中C3A含量熟料中C3A含量是石膏掺量最主要的影响因素。
C3A含量高，石膏掺量应相应增加，反之那么减少。
作为一般的规律，可以大致地说，C3A＜11%的普通硅酸盐水泥，SO3最正确掺量为%。
②熟料中SO3含量由于使用原燃料、配料的缘故，以及局部立窑采用石膏、重晶石等作为矿化剂，熟料中常含有少量SO3，当熟料中SO3含量较高时，那么要相应减少石膏掺量。
③水泥细度熟料中，在相同C3A含量的情况下，当水泥粉磨得较细时，其比外表积增大，水化加快，那么应适当增加石膏掺量。
④混合材的种类与掺量水泥中掺加不同品种和数量的混合材时，其石膏掺入量也不同。
如混合材采用粒化高炉矿渣，且含量较多时，应适当多掺入些石膏，这是因为石膏在水泥中除了起缓凝剂作用外，还对矿渣活性起到硫酸盐激发剂的作用，加速矿渣的硬化过程。
⑤石膏的种类石膏除了二水石膏外，还有硬石膏及工业副石膏,硬石膏在常温下的溶解度比二水石膏大，但其溶解速度很慢，故其掺入量应比二水石膏要适当增加。
由于掺量加大，易使水泥中SO3含量超过国家标准，所以将适量的天然无水石膏与二水石膏使用，缓凝效果更好。
硫酸盐的溶解度、溶解速度见下表。
各种硫酸盐的溶解度、溶解速度与缓凝作用可溶性无水石膏CaSO4 ·～ 6 快很强烈天然无水石膏CaSO4最慢弱⑥碱含量水泥中碱含量较高时，其凝结速度加快，石膏掺量也应适当增加。
大掺量半水石膏对普通硅酸盐水泥凝结时间的影响
大掺量半水石膏对普通硅酸盐水泥凝结时间的影响摘要：将半水石膏按照10%、20%、30%、40%、50%、60%、70%、80%、90%的质量比例掺加入P.O42.5普通硅酸盐水泥中，分别测定其凝结时间。
结果显示，混合浆料的凝结时间短于任何一种单纯材料的凝结时间，并在掺量为30%时，凝结时间最短，初凝只有5min，终凝11min。
分析认为，半水石膏在水泥中具有促进水化作用，其掺量影响这水泥中C4A3S、C2S矿物的水化，进而影响钙矾石的生成量和生成速率。
关键词：石膏半水石膏大掺量水泥凝结时间1 前言水泥凝结时间分为初凝时间和终凝时间，水泥加水搅拌至浆体开始失去可塑性的时间为初凝时间，至水泥完全失去可塑性并开始产生强度的时间为终凝时间。
水泥的凝结过程是一个复杂的物理化学过程，其根本原因在于构成水泥熟料的矿物成分本身的特性及掺加添加剂的特性。
水泥中的矿物成分遇水后会发生水解或水化反应而变成水化物，由这些水化物按照一定的方式靠多种引力互相搭结和联结形成水泥石的结构，形态变化为初凝、终凝，进而产生强度[1]。
由于水泥水化速度除与自身物理、化学因素有关，还与水灰比、温度、湿度等因素有关，因此凝结时间受到测定时环境温度、湿度、外加剂等诸多因素的影响。
针对当前在装修装饰施工中出现的对水泥混合浆体不同凝结时间的需求，采取科学合理的分析思路和手段对不同掺量的二水石膏和水泥混合物的凝结时间进行分析研究。
2 试验2.1 原材料试验采用市售新疆天山水泥厂生产的P.O42.5普通硅酸盐水泥；半水石膏（凝结时间为25min～35min），市售。
物料化学成分见表1。
2.2 试验方法水泥混合浆体用水量、凝结时间的测定采用GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》进行。
将半水石膏、水泥分别通过0.08mm方孔筛后，按照不同比例分别混合均匀，搅拌成浆体，快速装入直径为65±0.5mm试模中，成型后带试模放入标准养护箱，温度20±1℃，湿度大于90%中进行养护。

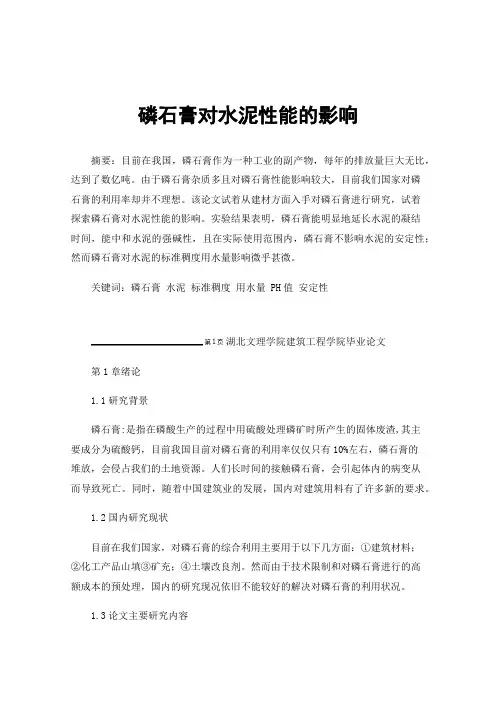

磷石膏对水泥性能的影响
磷石膏对水泥性能的影响摘要：目前在我国，磷石膏作为一种工业的副产物，每年的排放量巨大无比，达到了数亿吨。
由于磷石膏杂质多且对磷石膏性能影响较大，目前我们国家对磷石膏的利用率却并不理想。
该论文试着从建材方面入手对磷石膏进行研究，试着探索磷石膏对水泥性能的影响。
实验结果表明，磷石膏能明显地延长水泥的凝结时间，能中和水泥的强碱性，且在实际使用范围内，磷石膏不影响水泥的安定性；然而磷石膏对水泥的标准稠度用水量影响微乎甚微。
关键词：磷石膏水泥标准稠度用水量 PH值安定性湖北文理学院建筑工程学院毕业论文第1章绪论1.1研究背景磷石膏:是指在磷酸生产的过程中用硫酸处理磷矿时所产生的固体废渣,其主要成分为硫酸钙，目前我国目前对磷石膏的利用率仅仅只有10%左右，磷石膏的堆放，会侵占我们的土地资源。
人们长时间的接触磷石膏，会引起体内的病变从而导致死亡。
同时，随着中国建筑业的发展，国内对建筑用料有了许多新的要求。
1.2国内研究现状目前在我们国家，对磷石膏的综合利用主要用于以下几方面：①建筑材料；②化工产品山填③矿充；④土壤改良剂。
然而由于技术限制和对磷石膏进行的高额成本的预处理，国内的研究现况依旧不能较好的解决对磷石膏的利用状况。
1.3论文主要研究内容论文以实验室用42.5PC硅酸盐水泥和周边工厂废弃磷石膏，用磷石膏和水泥以不同比例混合，其中磷石膏质量占混合式样质量的百分比分别为0%、5%、10%、15%、20%和25%。
实验用这5组试样分别研究混合之后水泥的标准稠度用水量、PH值、凝结时间、安定性和膨胀系数的具体数值变化和趋势。
第2章材料与试验2.1实验材料由襄阳泽东化工堆场取粉状磷石膏，堆积时间约1年，没有进行任何预处理，存放温度为正常室温。
复合硅酸盐水泥P·C42.5；实验室用生产厂家包装袋装集，存放温度为正常室温。
2.2试样处理将试验用水泥和磷石膏取出，分别选取堆积时间外观大致一样的式样，将其中的大块碾碎。

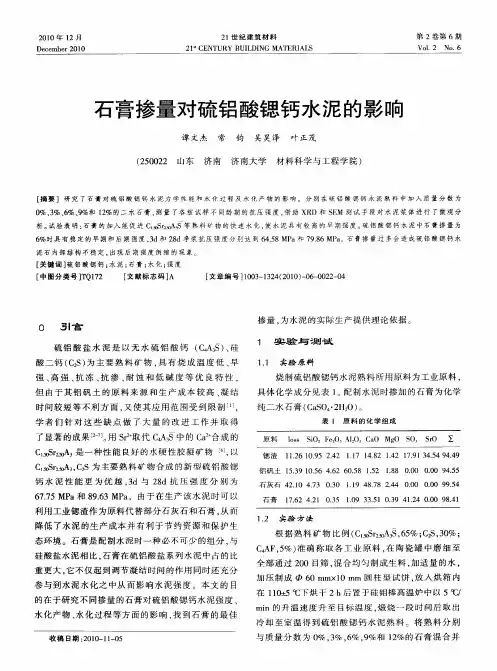

石膏掺量对硫铝酸锶钙水泥的影响
Ｄｅ ｅ ｂ ｒ２ ０ ｅ ｍ ｅ ０１
２ ｌ世 纪 建 筑 材 料
２１ ＣＥＮＴＵＲＹ ＢＵＩ ＬＤＩ ＮＧ Ａ ＲＩ Ｓ Ｍ Ｉ Ｅ ＡＬ
第 ２卷 第 ６期
Ｖｏ ．２ Ｎｏ １ ．６
石 膏掺 量对 硫 铝 酸锶 钙水 泥 的影 响
谭 文 杰 常 钧 吴 昊 泽 叶 正 茂
Ｃ ０ｒ ５ ２ ｓ
．
原料
锶渣
铝矾土
ｌ ｓ ＳＯ Ｆ １ ３Ｃ Ｏ ｏ ｉ ｅ０ Ａ ａ Ｍｇ Ｓ ＳＯ ∑ ｓ ０ Ｏ Ｏ ｒ
ｌ －６１ ．５ ２４ １１ ｌ ．２ ．２ ７９ ４５ ４４ １２ ０９ ．２ ．７ ４８ １ １ ．１３ ．４ ９ ．９ ４
１ ．９１ ．６ ４６ Ｏ５ １５ １ ８ ０ｏ ０Ｏ ９ ．５ ５３ Ｏ５ ．２ ６ ．８ ．２ ． ．ｏ ．０ ４５ ８
３ 一 种 性 能 良 好 的 水 硬 性 胶 凝 矿 物 ， 是 以
Ｃ５ｒ Ｓ２ ， ０ ＣＳ为 主 要 熟 料 矿 物 合 成 的 新 型 硫 铝 酸 锶 钙 水 泥 性 能 更 为 优 越 。ｄ与 ２ ｄ抗 压 强 度 分 别 为 ３ ８
［ 关键 词 ］ 铝 酸 锶 钙 ； 泥 ； 膏 ； 化 ； 度ห้องสมุดไป่ตู้ 硫 水 石 水 强
［ 图分 类 号 ］Ｑ１２ 中 Ｔ ７
［ 献 标 志码 ］ 文 Ａ
［ 章 编 号 ］０ ３ １２ （０ ０ 一 ６ ０ ２ — ４ 文 １０ — ３ ４ ２ １ ）Ｏ — ０ ２ ０
Ｏ
３ｌ 言
掺 量 ， 水 泥 的实 际 生 产 提 供 理 论 依 据 。 为
１１ 实验 原 料 ． 烧 制 硫 铝 酸 锶 钙 水 泥熟 料 所 用 原 料 为 工 业 原 料 ，

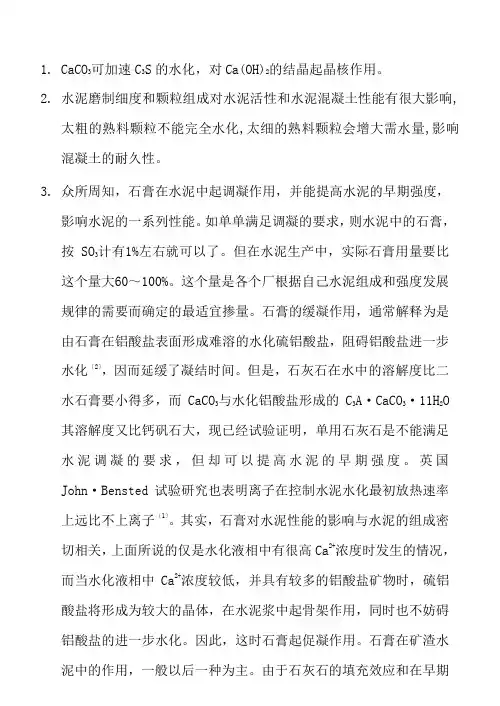

水泥中掺加石灰石
1.CaCO3可加速C3S的水化，对Ca(OH)2的结晶起晶核作用。
2.水泥磨制细度和颗粒组成对水泥活性和水泥混凝土性能有很大影响,太粗的熟料颗粒不能完全水化,太细的熟料颗粒会增大需水量,影响混凝土的耐久性。
3.众所周知，石膏在水泥中起调凝作用，并能提高水泥的早期强度，影响水泥的一系列性能。
如单单满足调凝的要求，则水泥中的石膏，按SO3计有1%左右就可以了。
但在水泥生产中，实际石膏用量要比这个量大60～100%。
这个量是各个厂根据自己水泥组成和强度发展规律的需要而确定的最适宜掺量。
石膏的缓凝作用，通常解释为是由石膏在铝酸盐表面形成难溶的水化硫铝酸盐，阻碍铝酸盐进一步水化〔2〕，因而延缓了凝结时间。
但是，石灰石在水中的溶解度比二水石膏要小得多，而CaCO3与水化铝酸盐形成的C3A·CaCO3·11H2O 其溶解度又比钙矾石大，现已经试验证明，单用石灰石是不能满足水泥调凝的要求，但却可以提高水泥的早期强度。
英国John·Bensted试验研究也表明离子在控制水泥水化最初放热速率上远比不上离子〔1〕。
其实，石膏对水泥性能的影响与水泥的组成密切相关，上面所说的仅是水化液相中有很高Ca2+浓度时发生的情况，而当水化液相中Ca2+浓度较低，并具有较多的铝酸盐矿物时，硫铝酸盐将形成为较大的晶体，在水泥浆中起骨架作用，同时也不妨碍铝酸盐的进一步水化。
因此，这时石膏起促凝作用。
石膏在矿渣水泥中的作用，一般以后一种为主。
由于石灰石的填充效应和在早期能与水化铝酸盐作用形成复盐，有助于改善水泥石的结晶形态和稳定性，而且这种产物的晶体尺寸增加很快，并进而转化为结晶聚集体，加强了水泥石中各组分之间的连接强度〔3〕，因而有可能起到相当于石膏在水泥中所起的早强作用。
由于这一原因，矿渣水泥中有石灰石存在时，水泥的适宜石膏量将会有所减少。
针对我国生产矿渣水泥多的特点，我们研究了在矿渣水泥中掺石灰石对适宜石膏量的影响。
SO3(脱硫石膏)对水泥性能的影响实验方案
熟料
脱硫石膏
粉煤灰
粗渣
石灰石
0.87
41.93
0.81
0.46
——
3.确定粉磨物料SO3控制值，以脱硫石膏为变量，进行一组梯度实验：
配比
SO3控制值
熟料（%）
脱硫石膏（%）
粉煤灰（%）
粗渣（%）
石灰石（%）
2.0
63
4
24
6
3
2.5
63
5
23
6
3
3.0
SO3（脱硫石膏）对水泥性能的影响实验方案
在水泥生产过程中，水泥中的适量的SO3可起到调节凝结时间、激发水泥强度的作用。但是，当SO3含量发生变化时，又会给水泥生产的质量控制带来一些影响，为进一步了解脱硫石膏中的SO3对水泥性能的影响，现拟定一组小磨实验方案。
1.材料
熟料、脱硫石膏、粉煤灰、粗渣、石灰石。
63
6
22
6
3
3.5
63
7
21
6
3
4.0
63
8
20
6
3
4.对比项目
项目
SO3控制值
凝结时间(min)
安定性（mm）
颜色
强度（Mpa）
初凝
终凝
3d抗折
3d抗压
28d抗折
28d抗压
2.0
2.5
3.03Βιβλιοθήκη 54.0备注：为更好滴了解体积安定性的变化，做安定性试验时，用雷氏夹法。
石膏在水泥中的功能
石膏在水泥中的功能石膏在水泥中的功能引言：石膏是一种被广泛应用于建筑和工程领域的材料。
它在许多方面都发挥着重要的作用，其中之一是在水泥中使用。
本文将探讨石膏在水泥中的功能，并对其对混凝土性能和应用方面产生的影响进行评估。
第一部分：石膏在水泥中的应用石膏在水泥中被用作混凝土添加剂和控制剂。
它可以用于控制混凝土的凝结时间、增加流动性、减少开裂和增强强度等方面。
此外，石膏还可通过减少水泥用量和提高混凝土的可持续性，对环境产生积极的影响。
这些应用使得石膏成为一个不可或缺的材料，被广泛应用于建筑和基础设施工程中。
第二部分：石膏对水泥性能的影响1. 控制凝结时间：石膏可用于调节混凝土的凝结时间。
通过控制石膏的添加量，可以延缓或加速混凝土的凝结时间，以适应不同的施工需求。
在施工现场中，这种灵活性对于确保混凝土的良好性能和施工效率至关重要。
2. 提高流动性：石膏在水泥中的加入可以增加混凝土的流动性。
这种增加流动性的效果使得混凝土更容易施工，尤其适用于复杂形状和窄隙的施工场景。
此外，提高流动性还能减少空隙和孔隙的形成，提高混凝土的密实性和强度。
3. 减少开裂：石膏可以减少混凝土的开裂倾向。
这是因为石膏的添加可以控制混凝土的收缩性，减少内部应力的积聚，从而降低了混凝土开裂的风险。
通过减少开裂，石膏提高了混凝土的耐久性和使用寿命。
4. 增强强度：石膏对混凝土的强度发展也有积极的影响。
石膏的添加可以促使水泥颗粒更加均匀地分布，形成更紧密的混凝土结构。
这种优化的结构可以提高混凝土的强度和耐久性，使得混凝土具有更好的承载能力和抗震性。
第三部分：石膏在水泥中的环境影响1. 减少水泥用量：石膏的加入可以降低混凝土中水泥的用量。
由于水泥生产过程中的能耗和碳排放量较高，减少水泥用量能够显著减少对环境的负面影响。
因此，使用石膏作为控制剂可以提高混凝土的可持续性，降低碳足迹。
2. 提高混凝土的可持续性：石膏的使用可以增加混凝土的可持续性。
水泥中石膏掺量的确定
水泥中石膏掺量的确定（讲 稿）所谓石膏适宜掺量，是指能使水泥凝结正常、强度高、安定性良好、比较经济的掺量。
水泥中的石膏组分，不仅是起缓凝作用，加入适量时，还起提高水泥强度、特别是早期强度的作用；但加入过多，则会引起安定性不良，造成水泥石体积膨胀、降低强度。
一、硅酸盐水泥的水化、硬化和水化性能：水泥的水化过程很复杂，可用下图简单表示：C 3S β- C 2S C 3A 石膏 C 4AF[次 快 C 3SH X （水化C 3S ） C-S-H 凝胶 （C/S ≈） C [介稳态，无石膏时导致瞬凝]C-S-H 凝胶3(A , F)⋅3C s ⋅H 32 C 4 (A , F) H 13 （C/S=~） 铝、铁钙矾石AFt) （水化铝、铁酸钙 Aft ，针状，称钙矾石；放热） 固溶体）[介稳态] [慢] [当SO [ C ⋅H 12 C 3(A , F) ⋅C (单硫型水化硫铝酸钙Afm ，六方片状) (铁置换AFm 固溶体) 水化硅酸钙 C 3AH 6 C 3A ⋅（C s ⋅CH ）⋅H 12 C 3(A , F) ⋅（C s ⋅CH ）⋅H 12 C 3 (A , F) H ４ （微 晶体 ） （水 化铝 酸钙 晶体 ） （水 化固 溶体 ） （水 化固 溶体 ） （水酸钙化铝固溶、铁体）图中缩写注：C m SH n－水化硅酸钙，m、n为克分子数； C s－水化硫酸钙；H w――结合水，w为水克分子数； CH－氢氧化钙；(A , F)－铁与铝间比例不定的固溶成分；粗体－主要水化产物。
图1 水泥的水化过程示意图水泥加水后，C3A立即发生反应，C3S 和C4AF也很快水化，而C2S则水化较慢。
电镜观察，可见几分钟后在水泥颗粒表面生成钙矾石(AFt)针状晶体、无定形的水化硅酸钙（C-S-H）以及Ca(OH)2或水化铝酸钙等六方板状晶体。
由于钙矾石不断生长，使液相中SO离子逐渐减少并在耗尽后，就会有单硫型水化硫铝（铁）酸钙出现(AFm)。
水泥中石膏的作用
水泥中石膏的作用
水泥中石膏的作用
水泥是建筑材料中的重要组成部分，而石膏是常见的辅助材料之一。
在水泥生产过程中，石膏被添加到水泥中起到了重要的作用。
本文将
从以下几个方面介绍水泥中石膏的作用。
一、调节水泥硬化时间
在生产过程中，为了控制水泥的硬化时间，通常需要添加适量的石膏。
这是因为在水泥硬化过程中，其反应速率非常快，容易导致混凝土早
期强度过高而影响其性能。
而加入适量的石膏可以延缓水泥反应速率，使其具有更好的可操作性和稳定性。
二、改善混凝土工作性能
添加适量的石膏可以改善混凝土工作性能。
具体来说，它可以提高混
凝土流动性，并降低粘度和表面张力。
这使得混凝土更易于施工和加工，并且可以提高混凝土抗裂性和耐久性。
三、促进水泥晶体生长
在硬化过程中，石膏可以促进水泥晶体的生长。
这是因为石膏可以作为催化剂，促进水泥反应过程中的化学反应。
这些反应可以帮助水泥晶体更快地生长，并且可以提高混凝土的强度和耐久性。
四、防止水泥凝结
在水泥生产过程中，石膏还可以防止水泥凝结。
具体来说，石膏可以与水泥中的铝酸盐反应生成硬化物质，并降低其溶解度。
这使得混凝土更加稳定，并且可以避免出现不必要的缩孔和裂缝。
总之，添加适量的石膏对于改善混凝土性能、延缓硬化时间、促进晶体生长和预防凝结都起到了非常重要的作用。
在实际施工中，我们需要根据具体情况来选择合适的添加量，并且注意掌握好施工技术，以确保混凝土质量和建筑安全。
