C40混凝土配合比
c40防腐蚀混凝土配合比

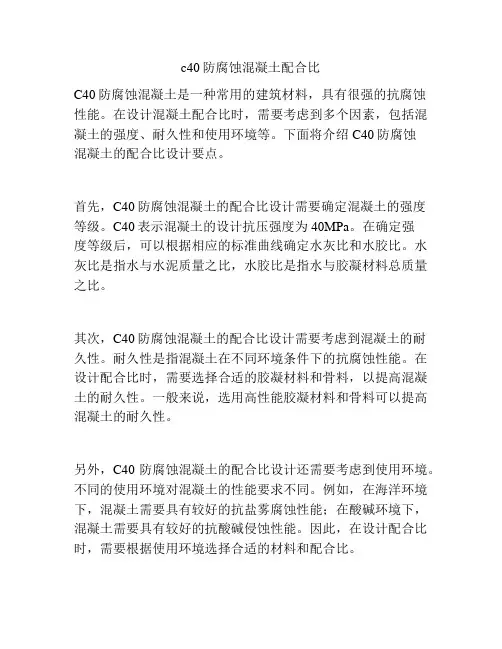

c40防腐蚀混凝土配合比
C40防腐蚀混凝土是一种常用的建筑材料，具有很强的抗腐蚀
性能。
在设计混凝土配合比时，需要考虑到多个因素，包括混凝土的强度、耐久性和使用环境等。
下面将介绍C40防腐蚀
混凝土的配合比设计要点。
首先，C40防腐蚀混凝土的配合比设计需要确定混凝土的强度
等级。
C40表示混凝土的设计抗压强度为40MPa。
在确定强
度等级后，可以根据相应的标准曲线确定水灰比和水胶比。
水灰比是指水与水泥质量之比，水胶比是指水与胶凝材料总质量之比。
其次，C40防腐蚀混凝土的配合比设计需要考虑到混凝土的耐
久性。
耐久性是指混凝土在不同环境条件下的抗腐蚀性能。
在设计配合比时，需要选择合适的胶凝材料和骨料，以提高混凝土的耐久性。
一般来说，选用高性能胶凝材料和骨料可以提高混凝土的耐久性。
另外，C40防腐蚀混凝土的配合比设计还需要考虑到使用环境。
不同的使用环境对混凝土的性能要求不同。
例如，在海洋环境下，混凝土需要具有较好的抗盐雾腐蚀性能；在酸碱环境下，混凝土需要具有较好的抗酸碱侵蚀性能。
因此，在设计配合比时，需要根据使用环境选择合适的材料和配合比。
最后，C40防腐蚀混凝土的配合比设计还需要考虑到施工工艺
和经济性。
在确定配合比时，需要综合考虑施工工艺和材料成本等因素，以确保施工的可行性和经济性。
综上所述，C40防腐蚀混凝土的配合比设计需要考虑多个因素，包括强度等级、耐久性、使用环境、施工工艺和经济性等。
只有综合考虑这些因素，才能设计出满足要求的混凝土配合比，确保混凝土结构的安全性和耐久性。
C40抗渗混凝土配合比设计计算过程
C40抗渗混凝土配合比设计计算过程一、计算配合比1）确定混凝土配制强度(f cu,o)根据设计要求混凝土强度f cu,k＝40M Pa，无历史统计资料查表得,标准差σ=6.0Mpa，按下列公式计算混凝土配制强度：f cu，o=f cu,k+1。
645×σ=40+1.645×6=49.9Mpa2）计算水灰比（W/C）（1)按强度要求计算水灰比○1计算水泥实际强度根据要求采用42.5级普通硅酸盐水泥，f ce,k =42.5Mpa，水泥富余系数r c=1。
08则水泥实际强度公式计算:f ce=f ce,k×r c=42.5×1。
08=45。
9Mpa○，2计算水灰比根据表碎石选A＝0。
46，B＝0。
07按公式计算水灰比：W/C=(Af ce)/(f cu，o+ABf ce）=(0。
46×45。
9)/(49。
9+0.46×0.07×45。
9）=0.413)确定单位用水量(m wo）根据桥面铺装混凝土的施工要求,混凝土拌和物坍落度为70—90mm,碎石最大粒径为31。
5mm，确定混凝土单位用水量为:m wo=205kg/m3,在保证混凝土工作性的条件下掺加6％高效抗渗防水剂，起到抗渗的效果，其减水率为12%，所以用水量为：m wo=205×（1—12%）=180kg/m34)计算单位水泥用量(m）混凝土单位用水量m wo=180kg/m3,水灰比W/C=0.41计算混凝土单位用灰量：每立方米单位水泥用量根据m co=m wo/（w/c）=180/0。
41=439kg/m3每立方米单位外加剂用量，439×6％=26。
3Kg/m35）确定砂率：根据碎石最大料径31。
5mm，且水灰比为0.41，又根据抗渗混凝土对砂率的要求选定混凝土砂率为：S p＝35％6）计算粗、细集料单位用量(m go、m so）（1）采用质量法根据式：m co+m go+m so+m wo=P hm so/(m go+m so）×100%=S p且已知：m co=439kg/m3；m wo=180kg/m3;S p=35%;假定P h=2450kg/m3代入公式可得：439+m go+m so+180=2450m so/（m go+m so）×100%=35％解之得：m so=641kg/m3;m go=1190kg/m3按质量法得混凝土初步配合比为：m co：m so:m go:m wo：m jo=439:641：1190：180：26。
(完整word版)C40普通混凝土配合比
C40普通混凝土配合比设计说明一、设计依据：JTJ041-2000、JGJ55-2000、GB/T1596-2005二、原材料：1、水泥：赤峰远航水泥有限责任公司P.O42.52、砂：白音青格勒砂场中砂3、石：宇厦石料厂4.75-9.5mm:30% .9.5-19mm:70%4、水：饮用水5、粉煤灰：蓝旗电厂6、减水剂：天津市雍阳减水剂厂三、1、使用部位：波形护栏基座.防撞墙.封头.垫石.盖梁.挡块2、设计坍落度：90-110mm四、配合比设计：1、确定配制强度：fcu,o=fcu,k+1.645σ=40+1.645*6=49.9MPa2、计算水灰比（W/C）：水泥强度：fce = 42.5*1.00= 42.5MPaW/C=(Aa.fce)/(fcu,o+Aa.Ab.fce)=(0.46*42.5)/(49.9+0.46*0.07*42.5)=0.38按耐久性校正水灰比，查JTJ55-2000表 4.0.4允许最大水灰比0.55,取水灰比为0.40；3、选定单位用水量（m wO):根据二.3，三.2和JGJ55-2000表4.0.1-2选定用水量210kg/m3加0.6%高效减水剂（减水率20%），则加过减水剂之后用水量为168 kg/m34、计算单位水泥用量(m C o):m C o = m w o/(w/c) = 168/0.40=420kg/m3按耐久性校正单位水泥用量查JGJ55-2000表4.0.4允许最小水泥用量300kg/m3采用计算用量420kg/m3; 根据上级文件要求，并依据《用于水泥混凝土中的粉煤灰》GB/T1596-2005的规定，选取粉煤灰的替代水泥的用量为10%，则选定的配合比中水泥被粉煤灰等量取代10%，即粉煤灰的用量为42kg/ m3水泥的用量为378kg/ m3。
5、选定砂率（Bs）：根据二.3、四.2查JGJ55-2000表4.0.2选定砂率40%；6、计算砂石材料用量：假定水泥砼毛体积密度为2450kg/m3m S o =（2400-m C o-m w o)Bs=(2450-420-168)*39%=745kg/m3m G o =2450-420-168-745=1117kg/m3初步配合比为：m C o：m W o：m S o：m G o = 420：168：745：1117试拌15L测定坍落度为100mm粘聚性保水性良好,满足施工和易性要求。
c40环氧树脂混凝土配合比
c40环氧树脂混凝土配合比【原创版】目录1.概述2.c40 环氧树脂混凝土的配合比3.配合比的影响因素4.配合比的选择原则5.结论正文1.概述环氧树脂混凝土是一种高性能的混凝土，其主要特点是强度高、耐久性好、抗渗性能强等。
在环氧树脂混凝土中，c40 是一种常用的等级，表示其抗压强度为 40MPa。
本文主要介绍 c40 环氧树脂混凝土的配合比以及影响配合比的因素。
2.c40 环氧树脂混凝土的配合比环氧树脂混凝土的配合比主要包括环氧树脂、水泥、砂、石子、水等组成。
其中，环氧树脂是起粘结作用的主要材料，水泥、砂、石子则是支撑骨架。
水的作用是调节混凝土的工作性能。
环氧树脂混凝土的配合比通常以质量比例表示，比如环氧树脂：水泥：砂：石子：水=100:150:300:500:25。
这是一个基本的配合比，实际应用中需要根据具体情况进行调整。
3.配合比的影响因素环氧树脂混凝土的配合比受到许多因素的影响，主要包括以下几点：（1）环氧树脂的种类和用量：环氧树脂的种类和用量直接影响混凝土的性能，不同种类的环氧树脂具有不同的性能特点，如耐热性、耐腐蚀性等。
因此，需要根据工程需求选择合适的环氧树脂，并确定合适的用量。
（2）水泥的种类和用量：水泥是混凝土的主要支撑材料，其种类和用量直接影响混凝土的强度和耐久性。
通常，选择硅酸盐水泥或普通硅酸盐水泥作为水泥基材。
（3）骨料的种类和级配：骨料是混凝土的主要支撑材料，其种类和级配直接影响混凝土的强度和耐久性。
通常，选择碎石或河砂作为骨料。
（4）水的用量：水的用量直接影响混凝土的工作性能，过多或过少的水都会影响混凝土的强度和耐久性。
因此，需要严格控制水的用量。
4.配合比的选择原则在选择环氧树脂混凝土的配合比时，需要遵循以下原则：（1）满足工程性能要求：根据工程需求，选择合适的环氧树脂和水泥种类，并确定合适的用量，以满足工程的强度、耐久性等性能要求。
（2）保证混凝土的工作性能：混凝土的工作性能是指其在施工过程中的流动性、可塑性等性能。

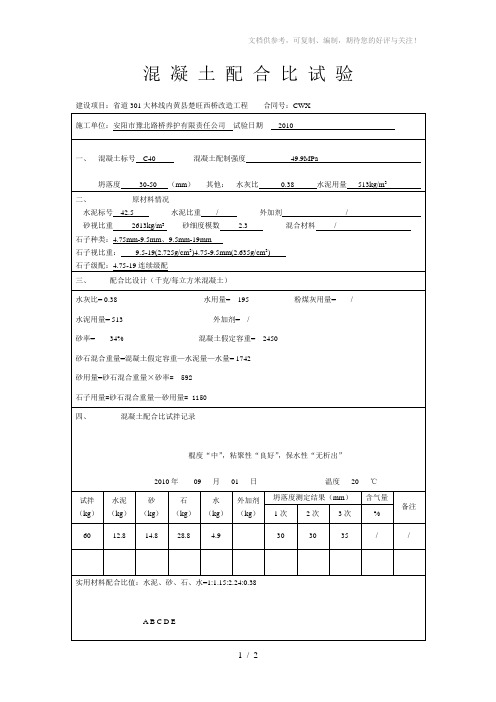

混凝土配合比试验C40水灰比
砂用量=砂石混合重量×砂率= 592
石子用量=砂石混合重量—砂用量= 1150
四、混凝土配合比试拌记录
棍度“中”，粘聚性“良好”，保水性“无析出”
2010年09月01日温度20℃
试拌
（kg）
水泥
（kg）
砂
（kg）
石
（kg）
水
（kg）
外加剂
（kg）
2010.09.01
2010.09.08
7
965
42.9
C40-1-4
2010.09.01
2010.09.29
28
20±2
1343.2
59.7
59.5
C40-1-5
2010.09.01
2010.09.29
28
1352.1
60.1
C40-1-6
2010.09.01
2010.09.29
28
1318.6
58.6
试验：计算：复核：监理工程师：
坍落度测定结果（mm）
含气量
备注
1次
2次
3次
%
60
12.8
14.8
28.8
4.9
30
30
35
/
/
实用材料配合比值：水泥、砂、石、水=1:1.15:2.24:0.38
A B C D E
五、混凝土容重计算
试模
尺寸
（1）
试模
数量
（2）
试模
容积
（3）
试模
重量
（4）
试模+混凝土重
（5）
混凝土容重（千克/立方米）
C40砼配合比设计
C 40砼配合比设计一、计算理论配合比1．确定配制强度(fcu.o)已知：设计砼强度fcu.k=40Mpa,无砼强度统计资料，查《普通砼配合比设计规程》、《砼结构工程施工及验收规范》（GB50204）的规定，取用δ＝6.0 Mpa ，计算砼配制强度：fcu.o=fcu.k+1.645δ=40+1.645×6.0=49.9 Mpa 2.确定水灰比已知：砼配制强度fcu.0=49.9Mpa ，水泥28d 实际强度fce=35.0Mpa ，无砼强度回归系数统计资料，采用碎石，查《普通砼配合比设计规程》表5.0.4，取αa ＝0.46，αb ＝0.07,计算水灰比：32.00.3507.046.09.490.3546.0/.=⨯⨯+⨯=⨯⨯+⨯=ce b a ocu ce a f a a f f a C W3.确定用水量（m ws ）已知：施工要求砼拌合物入泵坍落度为（180±20）mm ，碎石最大粒径为25mm ，从砼厂运输到工地泵送后，考虑砼入模前的各种损失，采用掺用缓凝减水泵送剂，掺入占胶凝材料（水泥＋粉煤灰）的 1.0～2.0%之间，查《普通砼配合比设计规程》表4.0.1－2取砼用水量217kg/m 3，由于采用LJL 系列减水泵送剂，其减水率为18%，计算用水量：m ws =m wo (1-β)=217(1-18%)=178kg/m 34.计算水泥用量（m cs ）已知：砼用水量178kg/m 3，水灰比W/C ＝0.32，粉煤灰掺入量采用等量取代法，取代水泥百分率f=9%，得：()()3/505%9132.01781/m kg f c w m m wscs =-=-=5.粉煤灰取代水泥用量(mfs)3/5050532.0178/m kg m c w m mfs cs ws =-=-=验：水泥和粉煤灰总量505+50＝555 kg ，不小于300 kg/m 3 的要求。
6.计算泵送剂用量（m bs ）已知：LJL 系列减水泵送剂掺量占水泥的1.8%，由于粉煤灰是等量取代水泥用量，水泥用量为(505+50)＝555 kg/m 3，计算泵送剂用量：m bs=555×0.018=10.0kg/m 37.确定砂率(βs)查《普通混凝土配合比设计规程》表4.0.2规定，根据泵送混凝土的特点，初步确定砂率βs=39% 8．计算砂、石用量已知：水泥密度ρc=3100 kg/m 3,砂表观密度ρs=2630 kg/m 3，碎石表观密度ρg=2690 kg/m 3，粉煤灰表观密度ρf =2200 kg/m 3,初步确定C40砼容重为2410 kg/m 3，采用重量法计算：39.0=+gsss ssm m m①m cs+m fs+m ss+m gs+m ws+m bs=2410505+50+m ss+m gs+178+10.0=2410 ② 由式①②解得：mss=650 kg/m 3 mgs=1017 kg/m 3 9.确定理论配合比：每立方米双掺泵送砼理论配合比为m cs:m ws:m ss:m gs:m fs:m bs505:178:650:1017:50:10.0二、试配、调整及配合比的确定1 ⑴试配按和易性调整配合比按计算的粉煤灰混凝土配合比进行试配，验证是否与基准混凝土配合比等稠度，当稠度不一致，但在施工要求范围内时，可不作水用量调整，试拌15L⑵检验及调整混凝土拌合物性能按以上计算的材料用量进行试拌，测得其混凝土拌合物坍落度为198mm ，粘聚性和保水性良好，满足施工要求，因此，可确定为基准配合比。
C40混凝土配合比设计
2混凝土配合比设计 2.1 混凝土配制强度确定 混凝土设计强度f cu,k =40Mpa⨯+=645.1,0,k Cu Cu f f σ（2-1）式中0,Cu f ——混凝土配制强度 ，MPa ；k Cu f ,——混凝土立方体抗压强度标准值，MPa ；σ——混凝土强度标准差，MPa ；注：当混凝土强度等级等于或大于C30级，其强度标准差计算值小于3.0时，计算配制强度用的标准差取值应不小于3.0MPa 。
当无统计资料计算混凝土强度标准差时，其值应按现行国家标准《混凝土结构工程施工及验收规范》（GB50204）的规定取值。
即C10～C20混凝土，取4.0 MPa ；C25～C40混凝土，取5.0 MPa ；C50～C60混凝土，取6.0 MPa 。
因此配制C30混凝土，取混凝土强度标准差 σ=5.0 MPa 。
混凝土强度标准差σ值表6-3混凝土强度等级≤C20 C25～C45 C50～C55 σ（MPa ）4.05.06.0由公式（2-1）得混凝土配制强度f cu,o =40+1.645×5.0=48.225（ MPa ）2.2水灰比的确定由公式：ceo Cu ce f b a f f a C W⨯⨯+⨯=, （2-2）注：a ，b 为回归系数，粗骨料为碎石时取：a ＝0.46, b ＝0.07g ce c ce f r f ,=（2-3）式中 r c ：水泥强度富余系数，按规范取r c =1.16 水泥强度等级值的富余系数（γc ） 表6-6水泥强度等级值 32.5 42.5 52.5 富余系数1.121.161.10因此：ce f =42.5×1.16=49.3 由（2-2）式可以算出：46.03.4907.046.0225.483.4946.0=⨯⨯+⨯=C W 2.3用水量的确定根据塑性混凝土的用水量表可以确定每立方米混凝土的用水量约为205 Kg.塑性混凝土的用水量（单位：kg/m 3）表6-8拌合物稠度卵石最大粒径（mm）碎石最大粒径（mm）项目指标10.0 20.31.540.16.20.31.540.0坍落度（mm）10～3035～5055～7075～90190200210215170180190195160170180185150160172175200210220230185195205215175185195205165175185195注：每立方米混凝土用水量的确定，应符合下列规定：1．干硬性和朔性混凝土用水量的确定：1）水灰比在0.40～0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：（两表：干硬性混凝土的用水量，塑性混凝土的用水量）2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
c40混凝土配合比计算
混凝土配合比计算依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。
一、混凝土配制强度计算：混凝土配制强度应按下式计算：式中：σ----混凝土强度标准差(N/mm2).取σ = 5.00(N/mm2)f cu,0----混凝土配制强度(N/mm2)f cu,k----混凝土立方体抗压强度标准值(N/mm2),取fcu,k = 40.00经过计算得：f cu,0 = 40.00 + 1.645 × 5.00 = 48.23(N/mm2)。
二、水灰比计算：混凝土水灰比按下式计算：式中：αa,αb──回归系数,由于粗骨料为碎石,根据规程查表取αa= 0.46,αb = 0.07;f ce──水泥28d 抗压强度实测值(MPa)，取36.73(N/mm2)。
经过计算得：W/C=0.46 × 36.73/(48.23 + 0.46 × 0.07 × 36.73) = 0.34。
实际取水灰比:W/C=0.34.三、用水量计算：每立方米混凝土用水量的确定,应符合下列规定:1 干硬性和塑性混凝土用水量的确定:1) 水灰比在0.40～0.80范围时,根据粗骨料的品种,粒径及施工要求的混凝土拌合物稠度,其用水量按下两表选取:2) 水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
2 流动性和大流动性混凝土的用水量宜按下列步骤计算:1) 按上表中坍落度90mm的用水量为基础,按坍落度每增大20mm用水量增加5kg,计算出未掺外加剂时的混凝土的用水量;2) 掺外加剂时的混凝土用水量可按下式计算:式中：m wa──掺外加剂混凝土每立方米混凝土用水量(kg);m w0──未掺外加剂时的混凝土的用水量(kg);β──外加剂的减水率,取β=0.00%。
3) 外加剂的减水率应经试验确定。
混凝土水灰比计算值m wa=0.34×(1-0.00)=0.34由于混凝土水灰比计算值小于0.40,所以用水量取试验数据m w0=225.00kg。
混凝土配合比计算C40
混凝土配合比计算：C40砼原材料：①水泥：北元水泥；②砂：小保档：③石子：山西：④粉煤灰：锦界国华；⑤外加剂：神木恒正建材公司1. 配制强度：fcu,o=fcu,k+1.645σ=40+1.645 *5=48.2式中fcu,o-----混凝土配制强度(Mpa)fcu,k-----混凝土立方体积抗压强度标准值σ------混凝土强度标准差混凝土标准差按下表选用2. 胶凝材料28天胶砂抗压强度：f b= γf*γs* f ce=0.85*1*42.5=36.13. 混凝土水胶比的计算：W/B=a a* f b/(f cu,o+a a*a b*f b) =0.53 *36.1/(48.2+0.53*0.2*36.1)=0.37式中a a , a b----回归系数，碎石值分别取0.53; 0.20f b-----胶凝材料28天胶砂抗压强度(Mpa)，取值42.5 Mpa水胶比W/B取值0.374.每立方米混凝土的用水量：依据《普通混凝土配合比设计规程》（JGJ55-2011）的表5.2.1-2塑性混凝土用水量取205 kg/m3,流动性和大流动性混凝土的用水量m＇wo为225kg/m3,掺外加剂混凝土每立方的用水量m wo=m＇wo*（1-β）=225*(1-0.24)=171 kg/m35.每立方米混凝土胶凝材料用量m bo, 每立方米混凝土胶凝材料用量m fo ,m bo=m w0/ W/B=171/0.37=462 kg/m3m fo= m bo *βf =462*17%=79 kg/m3 (即取80 kg/m3)m c0= m bo- m fo =462-80=382kg/m3 (即取382kg/m3)5. 每立方米混凝土外加剂的用量：m ao= m bo*βa=462*2.5%=11.66．选用砂率βs为36%7．每立方混凝土总容重2440 kg/m3m c0+m f0+ m g0 + m s0 + m w0 =m cp=2440kg/m3βs= m s0*100%/ (m g0 + m s0)382+80+171+ m g0 + m s0 =244036%= m s0*100%(m g0 + m s0)得: m s0 =650kg/m3m g0=1157kg/m3(即取1160kg/m3)C40混凝土配合比: m w0:m c0:m s0:m g0:m f0:m ao为171:382:650:1157:80:11.6。
c40混凝土配合比
C40混凝土配合比设计一、工程概况预制空心板梁、T梁设计强度等级为C40混凝土。
根据梁结构尺寸及施工工艺，取碎石最大粒径31.5mm（5~31.5mm连续级配），设计坍落度取70~90mm。
配合比设计依据为施工图、普通混凝土配合比设计规程（JGJ55-2000）及混凝土施工有关要求。
二、原材料情况1、水泥采用两种水泥进行比较选择，分别为：四川华崟山广能集团崟峰特种水泥有限公司生产“蓉峰牌”42.5R普通硅酸盐水泥；均不考虑水泥强度富裕系数。
2、细集料采用长寿河砂，该砂符合Ⅱ区中砂级配；3、粗集料采用华崟山碎石厂生产碎石，按5~20mm:16~31.5mm=50:50（质量比）配为5~31.5mm连续粒径；4、外加剂选用两种外加剂进行比较选择，分别为：西安方鑫化工有限公司生产的UNF-FK高效减水剂，掺量取0.8%C,实测减水率20%；陕西博华工程材料有限公司生产的FDN-HA高效减水剂，掺量取0.8%C,实测减水率24%。
5、拌合及养护用水饮用水。
以上材料均检验合格。
三、配合比初步确定一〉、空白基准配合比确定1、配制强度fcu0fcu0=fcuk+1.645σ=40+1.645*6.0=49.9MPa2、基准水灰比W/C=(αa*fce)/( fcu0+αa*αb* fce)=(0.46*42.5)/(49.9+0.46*0.07*42.5)=0.383、用水量及水泥用量确定根据JGJ55-2000，用水量取mw0=205 kg/m3，则mc0= mw0/(W/C)=539 kg/m3。
4、粗细集料用量确定根据集料情况及施工要求，砂率确定为38%，混凝土假定容重为2400 kg/m3，按重量法公式计算：mc0+ms0+mg0+mw0+mf0=2400ms0/(ms0+mg0)=0.38求得ms0 =629 kg/m3 mg0=1027 kg/m35、材料用量为（kg/m3）mc0=539 ms0 =629 mg0=1027 mw0=2056、拌合物性能测试试拌混凝土25L，材料用量为：mc=13.475kg ms=15.725kg mg=25.68kg(其中m5~16=m16~31.5=12.84kg) mw=5.125kg按《普通混凝土拌合物性能试验方法标准》（GB/T50080-2002）进行混凝土拌合物性能试验，实测结果如下：坍落度:80mm表观密度：(26.40-1.95)/10.115=2415 kg/m3粘聚性：良好保水性：良好拌合物性能满足初步设计要求，制作强度试件2组（编号P011）,同时按此配合比值作为掺外加剂的空白参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C40混凝土配合比
水泥：普通硅酸盐水泥P42.5 外加剂：减水剂（减水率20％）
粗骨料：碎石（20mm）细骨料：中砂
一、确定试配强度f cu.o
设计要求混凝土强度f cu.k=40MPa，混凝土强度标准差σ=6
f cu.o=f cu.k+1.645·σ=40+1.645×6=49.87MPa
二、确定水灰比W/C
a、计算水泥实际强度
采用水泥28d抗压强度实测值f ce暂无资料，水泥强度等级值的富余系数按常规γc=1.13
f ce=γc·f ceg=1.13×42.5=48.025MPa
b、计算水灰比W/C
因为本单位没有混凝土回归系数统计资料，其回归系数按表查取αa=0.46，α
=0.07
b
W/C=αa·f ce／（f cu.o＋αa·αb·f ce）=0.4297≈0.43
三、确定单位用水量m wo
根据碎石最大粒径（20mm）及塌落度（35-50mm）查表，1m³混凝土的用水量为m wo=195㎏，掺入水泥用量的0.75％减水剂后经试拌，减水率达20％，用水量
m wo=195×（1－20％）=156㎏
四、确定单位水泥用量m co
根据确定的单位用水量m wo和确定的水灰比W/C值，计算水泥用量m co
m co=m wo／W/C=156/0.43=363㎏
五、确定砂率值
为了保证混凝土拌合料的和易性，确定砂率为βs=34％
六、计算碎石、砂的用量
采用质量法
外加剂=363×0.75％=2.72㎏
假定混凝土1m³重量为2450㎏
m so＋m go=2450－m co－m wo－减水剂=2450－363－156－2.72=1928㎏砂用量m co=1928×34％=655㎏
碎石用量m go=1928－655=1273㎏
混凝土初步配合比：
A
水泥∶砂∶碎石∶水∶减水剂
363 655 1273 156 2.72
1 1.80 3.51 0.43 0.0075
B水灰比增加0.05
水泥∶砂∶碎石∶水∶减水剂
325 ∶ 668 ∶ 1298 ∶ 156 ∶ 2.44
1 2.06 3.99 0.48 0.0075
C水灰比减少0.05
水泥∶砂∶碎石∶水∶减水剂
410 ∶ 639 ∶ 1242 ∶ 156 ∶ 3.08
1 1.56 3.03 0.38 0.0075。
