福田汽车车身模具项目开发全过程研究
福田汽车车身模具项目开发全过程研究
本文通过对潍坊福田模具有限公司(简称福田模具公司)某项目汽车车身模
具开发流程进行跟踪研究。内容涉及整个项目车身模具开发全过程,包括项目开
发背景、技术协议、项目管理、并行工程、工艺方案制定、DL图设计、CAE分析、
FMEA分析、CAD三维实体全装配式模具结构设计、模具会签、FMC加工、模具制
造、模具装配、模具调整、检验夹具设计及使用、模具验收等各生产实践中涉及
到的关键环节。
以福田模具公司某项目左侧滑门内板翻整模的设计及制造全过程为基础,系
统总结了该车身模具项目的开发全过程。通过优化冲压工艺方案设计,优化模具
结构设计等有效措施,不仅使模具具备基本的功能性,还使模具具备优良的加工
及装配工艺性。
使模具在加工制造过程中程序更好编制、实型更好制作、数铣更好加工、钳
工更好装配、用户更好操作。达到缩短项目开发周期、降低开发成本,保障项目
质量的目的,确保本项目得以高质高效地完成,提高了企业的品牌信誉及经济效
益。
本文同时也总结出一些值得当代企业借鉴并以此提升竞争力的重要内容,包
括并行工程、项目经理制、项目进度计划控制、ECR反馈、模具结构校对及评审
机制等项目管理方式；PDM数据库、数模再造、FMEA分析等项目知识储备方式；
模具制造工艺、模具装配技术、模具调整工艺、检验夹具设计及使用等关键技术。
本文通过对该车身模具项目开发全过程进行详实的研究,将理论与实践紧密结合,
积累了大量的模具项目开发、模具设计、检具设计等宝贵经验。
对福田模具公司以及其它同类型汽车模具企业的车身项目开发具有非常重
要的现实经济意义及参考价值。
完整的整车开发流程
完整的整车开发流程整车开发流程是指将整车从概念设计、研发、测试、制造到最终生产的过程。
整车开发流程一般分为以下几个步骤：1.市场调研：在整车开发之前，需要对市场需求进行调研，了解消费者的需求和竞争对手的情况，以确定车型定位和市场定位。
2.概念设计：根据市场调研结果，进行概念设计，包括车型的外观设计、功能配置和性能要求等。
设计师和工程师进行初步的草图设计和概念验证。
3.底盘开发：根据概念设计，开始进行底盘的开发工作。
包括底盘结构设计、悬挂系统设计、传动系统设计等。
通常还包括性能优化和安全性评估等工作。
4.车身开发：在底盘开发的基础上，进行车身的开发工作。
包括车身结构设计、材料选择、车身制造工艺等。
还需要进行车身刚度测试、碰撞测试和噪音振动测试等。
5.内饰开发：同时进行车内空间设计和内饰部件的研发。
设计师进行车内空间布局和人机交互界面的设计，工程师进行内饰零部件的开发和选择。
6.动力系统开发：根据概念设计，进行动力系统的开发和调试。
包括发动机、变速器、电池等的选择和调试工作。
还需要进行燃油经济性和排放标准测试等。
7.车辆集成：在各个子系统开发完成之后，进行整车的集成工作。
将底盘、车身、内饰和动力系统等组装在一起，并进行系统的调试和验证。
8.整车测试：对整车进行各个方面的测试和验证，包括性能测试、安全性测试、耐久性测试和可靠性测试等。
通过测试和评估，发现和解决问题。
9.供应商管理：对整车开发中的关键零部件供应商进行管理和评估。
确保供应商的质量和可靠性，以保证整车的品质和性能。
10.制造工艺开发：在整车开发完成之后，进行制造工艺的开发。
包括生产线规划、工艺设计、工装设计等。
确保整车能够在生产线上高效生产。
11.试生产和改进：进行试生产，并在试生产中发现问题和缺陷并进行改进。
通过不断的试生产和改进，确保整车的质量和可靠性。
12.批量生产和交付：当试生产和改进完成之后，进行整车的批量生产，并按计划交付给市场和消费者。
完整的整车开发流程
制订初步的IT系统适应调整方案
营销公司
S-G8-01：《产业和市场分析报告》
营销公司总经理
包括：产业监控，目标市场,计划销量，初始价格，品牌定义,主要特征，产品定位，目标客户，细分市场评估，对标分析，对标车选择、上市计划与产品目标(包括发动机系列、车身形式、安全和关键配置等)，营销亮点提炼，前款车型的弱点
立项研究—PreG8： 产业调查、市场分析、政策法规变化、客户需求分析、竞争分析、产品组合与配置诉求、造型诉求； 技术进步分析，新技术、新工艺、新材料应用分析； 定义项目基本需求，分析资源需求； 造型方向性草图（8个）； 批准项目研究的预算； 项目的经济影响评估、确定项目宏观目标和计划。
里程碑主节点的关键控制活动
第五阶段：生产准备
预试生产—G3： 生产样车整车质量、性能评估； 生产样车管理层试车； 工艺验证和工程签发100%签署； 生产线设备预验收； 批量状态零部件； 预试生产Pre-Pilot计划批准； 项目经济性； 项目主进度审核。
第二部分 CPMP整车开发管理流程
第二部分 CPMP整车开发管理流程
第六阶段：量试与投产
试生产—G2： 预试生产Pre-Pilot造车质量、性能评审； 预试生产Pre-Pilot车管理层试车； 生产设备终验收； 市场投放计划批准； 零部件PPAP 100%批准； 试生产（Pilot）制造计划批准； 项目经济性状态评估； 项目主进度审核。
第二部分 CPMP整车开发管理流程
量试与投产 正式投产—G1： 试生产（Pilot）车辆质量、性能评审； 试生产（Pilot）管理层试车； 新车型发布批准； 项目经济性。
第二部分：整车开发管理流程
第一部分：前言
第三部分：一级交付物体系
汽车研发设计全过程详解
汽车研发设计全过程详解汽车研发设计全过程详解汽车研发是一个很复杂的系统工程，甚至需要上千人花费几年的时间才能完成；一款汽车从研发到投入市场一般都需要5年左右的时间。
不过随着技术的不断进步，研发的周期也在缩短，当然，我们说的是正向设计，事实上很多国内的厂家都是逆向设计，但即使是逆向设计同样也需要很多的时间。
我们可以仿制别人的外观，但是我们无法仿制别人的工艺，我们依然需要进行大量的机构分析、材料分析、力学分析等，依然需要去试制、测试、检测等等，这些研发的过程是无法省略的。
不同的汽车企业其汽车的研发流程略有不同，下面讲述的是正向开发的一般研发流程：一．市场调研阶段一个全新车型的开发需要几亿甚至十几亿的大量资金投入，如果不经过很细致的市场调研可能就会“打水漂”了；现在国内有专门的市场调研公司，汽车公司会委托他们对国内消费者的需求、喜好、习惯等做出调研，明确车型形式和市场目标，即价格策略，很多车型的失败都是因为市场调研没有做好。
譬如：当年雪铁龙固执的在中国推广两厢车，而忽视了国人对“三厢”的情有独钟，致使两厢车进入中国市场太早，失去了占领市场的机会。
二．概念设计阶段概念设计主要分三个阶段：总体布置、造型设计、制作油泥模型。
1．总体布置（草图）总布设计是汽车的总体设计方案，包括：车厢及驾驶室的布置，发动机与离合器及变速器的布置、传动轴的布置、车架和承载式车身底板的布置、前后悬架的布置、制动系的布置、油箱、备胎和行李箱等的布置、空调装置的布置。
2．造型设计（手绘草图）在进行了总体布置草图设计以后，就可以在其确定的基本尺寸的上进行造型设计了。
包括外形和内饰设计两部分。
设计草图是设计师快速捕捉创意灵感的最好方法，最初的设计草图都比较简单，它也许只有几根线条，但是能够勾勒出设计造型的神韵，设计师通过大量的设计草图来尽可能多的提出新的创意。
这个车到底是简洁、还是稳重、是复古、还是动感都是在此确定的。
当然，如果是逆向设计，则就不需要这个过程了，把别人的车型直接进行点阵扫描，然后在计算机中进行造型勾画就行了。
全阶段详尽汽车制造项目开发程序及业务流程
全阶段详尽汽车制造项目开发程序及业务
流程
项目立项
在项目立项阶段，需要进行以下几个步骤：
- 评估项目可行性
- 制定项目计划
- 确定项目预算
- 确定团队组成及分工
- 确定项目管理方式
需求分析
在需求分析阶段，需要进行以下几个步骤：
- 收集市场需求信息
- 对设计进行分析及评估
- 制定功能需求及技术需求
- 制定产品设计方案
- 制定产品开发计划
设计开发
在设计开发阶段，需要进行以下几个步骤：- 进行概念验证和设计验证
- 制定产品详细设计方案
- 进行模型制作、试验和优化
- 制定产品生产工艺
- 制定产品最终设计方案
试制
在试制阶段，需要进行以下几个步骤：
- 进行小批量生产
- 进行产品性能测试及认证
- 对产品进行优化改进
- 根据试制结果，对产品进行修改或再设计
量产
在量产阶段，需要进行以下几个步骤：
- 制定量产计划及工艺
- 进行量产前的试生产
- 进行批量生产
- 制定售后服务方案
产品销售及售后服务
在产品销售及售后服务阶段，需要进行以下几个步骤：
- 制定产品销售策略
- 开展市场推广
- 提供质量保证及售后服务
- 不断改进产品，满足市场需求
以上是汽车制造项目开发全阶段的程序及业务流程。
需要注意的是，在项目开发的每个阶段都必须高度重视质量控制，确保产品的质量和性能达标。
同时，还需要不断地优化和改进产品，以适应市场需求的变化。
最详细的整车开发流程
最详细的整车开发流程整车开发流程是指从整车设计初期到产品投产之间所经历的一系列工艺和管理活动的过程。
整车开发流程可以分为以下几个阶段：前期调研和需求分析、概念设计、详细设计、产品验证和试制、量产准备和投产、市场推广和售后服务。
下面将详细介绍每个阶段的内容和流程。
1.前期调研和需求分析阶段：在整车开发流程中，前期调研和需求分析阶段是非常重要的一个环节。
在这个阶段，企业需要进行市场调研和竞争对手分析，了解消费者的需求和市场趋势，以明确产品的定位和目标用户，并确定产品的技术指标和性能要求。
2.概念设计阶段：在概念设计阶段，根据前期调研和需求分析的结果，设计团队会提出多个不同的设计方案，并通过评估和对比选定最优的设计方案。
在这个阶段，需要进行产品的初步设计、系统设计和零部件设计，并进行3D建模和虚拟样机仿真分析。
3.详细设计阶段：在详细设计阶段，需要对概念设计方案进行详细的设计和细化。
设计团队会完成整车的结构设计、参数设计和布置设计，并进行工艺设计和生产工艺规划。
同时，还需要进行性能验证和仿真分析，以确保设计的可行性和性能符合要求。
4.产品验证和试制阶段：在产品验证和试制阶段，需要进行多个样车的生产和试制，并进行各种性能测试和验证。
在这个阶段，需要进行整车的试验和验证，包括行驶试验、安全性试验、耐久性试验等，在不同的环境和条件下对整车进行全面的检测和评估。
5.量产准备和投产阶段：在量产准备和投产阶段，需要进行生产线的建设和设备采购，制定生产计划和加工工艺，并进行员工培训和技能提升。
同时，还需要进行供应链管理和质量控制，确保整车的生产和质量达到标准和要求。
6.市场推广和售后服务阶段：在市场推广和售后服务阶段，需要进行产品的市场推广和销售活动，包括广告宣传、渠道建设和产品推广。
同时，还需要建立健全的售后服务体系，提供专业的售后服务和技术支持，以确保用户的满意度和忠诚度。
以上是整车开发流程的主要阶段和内容。
整车开发是一个复杂而庞大的工程，需要多个团队和部门的协调和合作，同时还需要进行严格的管理和控制，才能确保整车的质量和性能符合要求，满足用户的需求和期望。

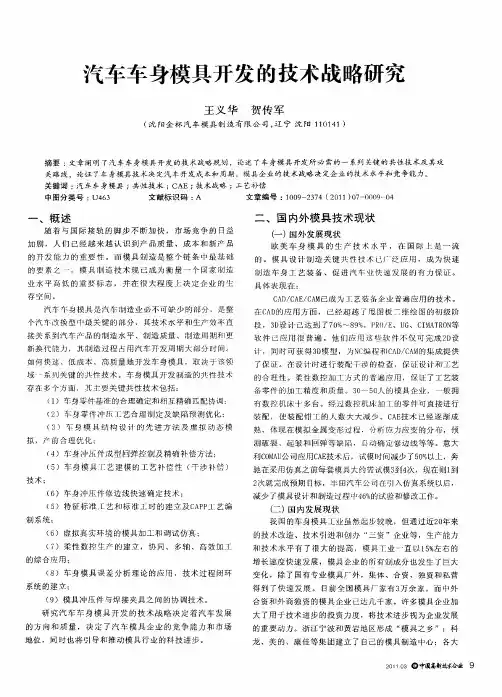

汽车车身模具开发的技术战略研究
二 、 国 内 外 模 具 技 术 现 状
（ ） 一 国外 发 展现 状
欧 美 车 身 模 具 的 生 产 技 术 水 平 ， 在 国 际 上 是 一 流 的 。 模 具 设 计 制 造 关 键 共 性 技 术 已广 泛 应 用 ， 成 为 快 速
２ 次就 完 成 预 期 日标 ，丰 田汽 车 公 司 在 引 入 仿 真 系 统 以后 ，
（ ）车身冲 压什成型 同弹控制及 精确补偿 方法； ４ （ ） 车 身 模 具 ： 建 模 的 工 艺 补 偿 性 （ 涉 补 偿 ） ５ Ｉ艺 干
技术 ；
（ ）车身冲压 件修边 线快速确定 技术 ； ６
加 剧 ， 人 们 已 经 越 来 越 认 识 到 产 品质 量 、 成 本 和 新 产 品 的 开 发 能 力 的 重 要 性 。而 模 具 制 造 是 整 个 链 条 中 最 基 础
的 要 素 之 一 ， 模 具 制 造 技 术 现 已 成 为 衡 量 一 个 国 家 制 造
业 水 平 高 低 的 重 要 标 志 ， 并 在 很 大 程 度 上 决 定 企 业 的 生
装 配 ， 使 装 配 钳 工 的 人 数 大 大 减 少 。Ｃ Ｅ 术 已 经 逐 渐 成 Ａ技
熟 ， 体 现 在 模 拟 金 属 变 形 过 程 ， 分析 应 力 应 变 的分 布 ，预 测 破 裂 、 起 皱 和 弹 等 缺 陷 ， 自动 确 定 修 边 线 等 等 。 意大 ￣ Ｃ Ｍ Ｕ 司应 用 Ｃ Ｅ 术 后 ，试 模 时 间减 少 了５ ％ Ｊ ）Ｏ Ａ 公 Ａ技 ０ 以上 ，奔 驰 在 采 用 仿 真 之 前 每 套 模 具 大 约 需试 模 ３ １次 ，现 在 则 １ ￣４ Ｊ 到
车身开发流程
工程分析阶段
CAE应用于车身开发上成熟 的方面主要有：刚度、强 度（应用于整车、大小总 成与零部件分析，以实现 轻量化设计）；;NVH分析 （各种振动、噪声，包括 摩擦噪声、风噪声等）、 机构运动分析等；而车辆 碰撞模拟分析、金属板件 冲压成型模拟分析、疲劳 分析和空气动力学分析的 精度有进一步提高，并已 投入实际使用，完全可以 用于定性分析和改进设计 ，大大减少了这些费用高 、周期长的试验次数；虚 拟试车场整车分析正在着 手研究。还有焊装模拟分 析、喷涂模拟分析等
内外饰工程设计
内饰件设计包括：轿车车厢的 隔板、门内装饰板、仪表板总成 、扶手、地毯等零部件和材料。 虽然内饰件只是一些辅助性的零 配件，但它们要承担起减振、隔 热、吸音和遮音等功能，对轿车 的舒适性起到十分重要的作用。 外饰件设计包括：前后保险杠 、散热器罩、前后外挡泥板、扰 流板、玻璃、车门防撞装饰条、 行李架、天窗、后视镜、车门机 构及附件以及密封条。
设计方案
•1:1模型
最终方案
•样车外型
产品设计工程阶段
整车总体布置
汽车工程分析
产品结构分析
总成与零部件的详细设计
总成零部件之间相关协调工作
整车总体布置
发动机舱详细布置图
底盘详细布置图
内外饰布置图
电器布置图
车身造型三维数据生成
油泥模型完成后， 使用专门的三维测 量仪器对油泥模型 进行测量，生成点 云数据，再根据点 云数据，使用制作 软件来构建外表面 。车身造型数据完 成后，通常要用这 些数据来重新铣削 一个树脂模型，目 的是验证车身数据 。
•模型骨架与模芯
•模型骨架：铝合金、钢材或木材 •要有足够的强度和刚度以保证模型的精度并以便于搬运和存放 •模芯：在骨架外粘泡沫
汽车整车开发流程
汽车整车开发流程目录一、方案策划阶段1二、概念设计阶段11．总体布置草图12．造型设计2三、工程设计阶段31。
总布置设计32．车身造型数据生成43．发动机工程设计44．白车身工程设计45．底盘工程设计46．内外饰工程设计57．电器工程设计5四、样车试验阶段5五、投产启动阶段6六、国内自主品牌6本文主要向大家介绍汽车研发中的核心流程，也就是专业的汽车设计开发流程，这一流程的起点为项目立项,终点为量产启动,主要包括5个阶段：一、方案策划阶段一个全新车型的开发需要几亿甚至十几亿的大量资金投入，投资风险非常大,如果不经过周密调查研究与论证，就草率上马新项目，轻则会造成产品先天不足，投产后问题成堆；重则造成产品不符合消费者需求,没有市场竞争力。
因此市场调研和项目可行性分析就成为了新项目至关重要的部分。
通过市场调研对相关的市场信息进行系统的收集、整理、纪录和分析，可以了解和掌握消费者的汽车消费趋势、消费偏好和消费要求的变化，确定顾客对新的汽车产品是否有需求，或者是否有潜在的需求等待开发，然后根据调研数据进行分析研究，总结出科学可靠的市场调研报告，为企业决策者的新车型研发项目计划，提供科学合理的参考与建议。
汽车市场调研包括市场细分、目标市场选择、产品定位等几个方面.项目可行性分析是在市场调研的基础上进行的，根据市场调研报告生成项目建议书，进一步明确汽车形式（也就是车型确定是微型车还是中高级车）以及市场目标。
可行性分析包括外部的政策法规分析、以及内部的自身资源和研发能力的分析，包括设计、工艺、生产以及成本等方面的内容。
在完成可行性分析后，就可以对新车型的设计目标进行初步的设定,设定的内容包括车辆形式、动力参数、底盘各个总成要求、车身形式及强度要求等.将初步设定的要求发放给相应的设计部门，各部门确认各个总成部件要求的可行性以后,确认项目设计目标，编制最初版本的产品技术描述说明书,将新车型的一些重要参数和使用性能确定下来。
FORD福特汽车研发流程介绍精品课件(一)
FORD福特汽车研发流程介绍精品课件(一)FORD福特汽车研发流程介绍精品课件是一份涵盖了FORD汽车全面研发流程的优秀课件。
它旨在帮助人们了解FORD汽车的从设计到生产的完整过程。
下面将对这份课件的内容进行详细介绍。
一. 前期调研该课件的第一部分介绍了前期调研的内容，这包括进行汽车市场调研、消费者需求调研，以及对竞争对手的研究等。
其中最重要的是对消费者需求的把握，因为这是汽车设计的出发点，也是企业制定下一步工作方向的重要依据。
二. 概念设计在前期调研的基础上，进行概念设计。
这一步需要考虑汽车的美学、功能、性能等多个方面，以满足消费者对汽车的期望。
FORD汽车的设计师会根据消费者的反馈和研究结果，制定若干概念设计方案，并将其在内部和外部进行评估。
三. 详细设计针对选择出的概念设计方案，进行详细的设计工作，包括内饰和外观的设计，以及发动机、底盘、动力系统等技术的开发和调试。
详细设计是汽车制造的核心环节，也是决定汽车质量的关键。
四. 工程评估完成详细设计后，需要进行工程评估，包括路试、仿真测试、可靠性和安全性测试等环节。
这些评估是为了确保汽车的性能、质量和安全性达到预期，是FORD汽车确保汽车质量的重要保障。
五. 生产准备在工程评估通过后，需要进行生产准备工作。
这包括制定生产计划、准备原材料、生产线的调试和员工培训等。
准备工作一丝不苟，可以确保最终汽车的质量达到标准。
六. 生产和销售最后一步是生产和销售。
FORD福特汽车将汽车运送到经销商，经销商将销售FORD汽车到最终客户手中。
这是FORD汽车的最终目的，也是其利润来源。
总之，FORD福特汽车研发流程介绍精品课件为人们提供了一个清晰的认识FORD汽车制造全流程的机会。
从前期调研到生产销售，这份课件包括了每个环节的关键步骤和注意事项。
这些信息可帮助人们了解汽车生产的流程和过程，形成对汽车制造大环境的全面、深入认识。
典型汽车覆盖件冲压工艺及模具设计技术研究
典型汽车覆盖件冲压工艺及模具设计技术研究摘要：汽车覆盖件是汽车车身设计中的重要组成部分。
随着汽车行业逐步发展，人们对汽车的设计要求也随着生活水平的不断提高而提高。
追求高质量、低成本、实用性强的的汽车已经成为影响人们汽车选择的重要因素之一。
注重对汽车覆盖件冲压工艺及模具设计技术研究能够提升汽车的整体质量，提升汽车产品的市场竞争力，促进企业产品的不断更新升级，为企业赚取更大的经济利益。
关键词：典型汽车覆盖件；汽车覆盖件冲压工艺；模具设计技术一、汽车覆盖件冲压工艺分析与方案本文主要以福田公司的一款小型面包车的后背门作为分析对象[1]，后背门的内板尺寸较大，形状多样，是典型的汽车覆盖件。
（一）汽车覆盖件冲压工艺分析汽车后背门分为内板和外板，是经过包边压合工序连接在一起，形成汽车后背门[2]，安装在汽车的后备箱处。
因此对汽车覆盖件中汽车后背门的冲压工艺的分析应当分为内板工艺分析和外板工艺分析。
汽车后背门中内外板主要采用合金材料作为汽车后背门，外表光滑曲线与外观设计融合为一体，是汽车外观设计中的重要体现；汽车后背门的内板主要对汽车后背门使用过程中容易产生，内板局部减薄或内板在巨大的拉力作用下变形或者破损的状况出现。
因此注重汽车后背门中内板的工艺性也应当注重保障汽车设计过程中零部件的质量，内板承受拉力的最大限度的选择等等，加强对汽车后背门的内板冲压工艺性你的保持与汽车总体质量相协调。
（二）汽车覆盖件冲压工艺设计方案制定汽车后背门冲压工艺方案时应当注重冲压的性质，数目和顺序确定相应的汽车覆盖件冲压工艺设计流程。
冲压的性质即汽车覆盖件的冲压需要依据模具的实用性和便捷性，注重参考两者在结构中的相似点，确定覆盖件的冲压性质；冲压的数目即汽车覆盖件在冲压过程中使用的覆盖件零件数目之和[3]。
降低汽车覆盖件的冲压工艺覆盖件的数目越低，产品生产的成本也越低，因此，应当适当的控制汽车覆盖件的零件数目；顺序即汽车覆盖件在机型冲压工艺过程中应当注重覆盖件冲压的先后顺序，保障汽车覆盖件冲压全面有序进行。
