三视图（一）教学目标1、知识目标会从投影的角度明白得视图的概念会画简单几何体的三视图2、能力目标通过观看探讨等活动使学生明白物体的三视图与正投影的彼此关系及三视图中位置关系、大小关系。
3、情感目标使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。
重点：从投影的角度加深对三视图的明白得和会画简单的三视图难点：对三视图概念明白得的升华及正确画出三棱柱的三视图教学进程一、创设情境，引入新课这个水平投影能完全反映那个物体的形状和大小吗？如不能，那么还需哪些投影面？物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，咱们常常再选择正面和侧面两个投影面，画出物体的正投影。
如图 (1)，咱们用三个相互垂直的平面作为投影面，其中正对着咱们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内取得的由前向后观看物体的视图，叫做主视图，在水平面内取得的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观看物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，取得这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是相互联系的.画三视图时.三个视图要放在正确的位置.而且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等通过以上的学习，你有什么发觉？物体的三视图事实上是物体在三个不同方向的正投影.正投影面上的正投影确实是主视图，水平投影面上的正投影确实是俯视图，侧投影面上的正投影确实是左视图二、应用新知例1画出下图2所示的一些大体几何体的三视图.分析:画这些大体几何体的三视图时，要注意从三个方面观看它们.具体画法为:1.确信主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正”。
人教版数学九年级下册29.2《三视图(1)》教案
人教版数学九年级下册29.2《三视图（1）》教案一. 教材分析人教版数学九年级下册29.2《三视图（1）》这一节主要介绍了三视图的概念及其基本的画法。
通过这一节的学习，学生能够了解并掌握主视图、左视图和俯视图的定义，以及如何根据物体的形状来画出它的三视图。
这一节的内容是学生空间想象力培养的重要环节，为后续学习立体几何打下基础。
二. 学情分析九年级的学生已经掌握了平面几何的基本知识，具有一定的空间想象力。
但是，对于如何将立体图形转换为平面图形，以及如何准确地画出三视图，部分学生可能还存在一定的困难。
因此，在教学过程中，需要关注这部分学生的学习情况，通过生动的实例和直观的演示，帮助他们理解和掌握三视图的画法。
三. 教学目标1.知识与技能：使学生了解三视图的概念，掌握主视图、左视图和俯视图的定义，学会如何根据物体的形状来画出它的三视图。
2.过程与方法：通过观察、实践、交流等活动，培养学生的空间想象力，提高其几何绘画能力。
3.情感态度与价值观：激发学生对数学学习的兴趣，培养其勇于探索、合作交流的学习态度。
四. 教学重难点1.重点：三视图的概念及其基本的画法。
2.难点：如何根据物体的形状来画出它的三视图，以及如何理解并应用主视图、左视图和俯视图之间的关系。
五. 教学方法采用问题驱动法、实例教学法和合作学习法。
通过生动有趣的实例，引导学生观察、思考和探索，激发学生的学习兴趣；学生进行合作交流，培养学生的团队协作能力；鼓励学生提出问题，引导学生自主学习，提高其解决问题的能力。
六. 教学准备1.教具：多媒体课件、实物模型、绘图工具。
2.学具：笔记本、绘图工具。
七. 教学过程1. 导入（5分钟）利用多媒体课件展示一些日常生活中的物体，如书本、圆柱、球体等，让学生观察并思考：如果我们把这些物体画出来，从不同的角度观察，会看到什么不同的图形呢？通过这个问题，引导学生思考三视图的概念。
2. 呈现（10分钟）讲解三视图的定义，以及主视图、左视图和俯视图的特点。

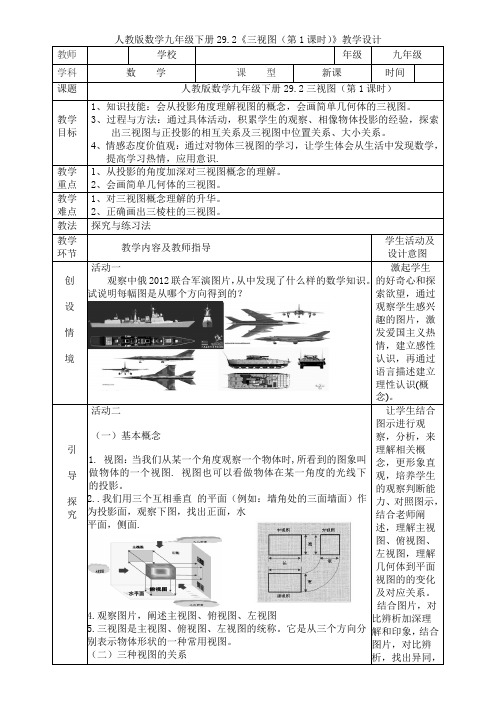

人教版初三数学下册29.2 三视图——第一课时
情
境
活动一
观察中俄2012联合军演图片，从中发现了什么样的数学知识。试说明每幅图是从哪个方向得到的？
激起学生的好奇心和探索欲望，通过观察学生感兴趣的图片，激发爱国主义热情，建立感性认识，再通过语言描述建立理性认识(概念)。
引
导
探
究
活动二
（一）基本概念
1.视图：当我们从某一个角度观察一个物体时,所看到的图象叫做物体的一个视图.视图也可以看做物体在某一角度的光线下的投影。
4、情感态度价值观：通过对物体三视图的学习，让学生体会从生活中发现数学，提高学习热情，应用意识.
教学
重点
1、从投影的角度加深对三视图概念的理解。
2、会画简单几何体的三视图。
教学
难点
1、对三视图概念理解的升华。
2、正确画出三棱柱的三视图。
教法
探究与练习法
教学
环节
教学内容及教师指导
学生活动及设计意图
创
设
2、通过本节课的学习，你有没有新的想法或发现？
巩固强化三视图画法，培养动手能力和应用意识.
板书
设计
29.2三视图
1、相关概念2、相互关系
3、应用4、对应图示
教学
反思
教学反思：
1、主视图与物体的长和高有什么关系？与物体的宽有什么关系？
2、俯视图与物体的长和宽有什么关系？与物体的高有什么关系？
3、左视图与物体的宽和高有什么关系？与物体的长有什么关系？
俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；
左视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度。
2.大小关系：
主、俯视图---长对正；主、左视图---高平齐；俯、左视图---宽相等.
境
活动一
观察中俄2012联合军演图片，从中发现了什么样的数学知识。试说明每幅图是从哪个方向得到的？
激起学生的好奇心和探索欲望，通过观察学生感兴趣的图片，激发爱国主义热情，建立感性认识，再通过语言描述建立理性认识(概念)。
引
导
探
究
活动二
（一）基本概念
1.视图：当我们从某一个角度观察一个物体时,所看到的图象叫做物体的一个视图.视图也可以看做物体在某一角度的光线下的投影。
4、情感态度价值观：通过对物体三视图的学习，让学生体会从生活中发现数学，提高学习热情，应用意识.
教学
重点
1、从投影的角度加深对三视图概念的理解。
2、会画简单几何体的三视图。
教学
难点
1、对三视图概念理解的升华。
2、正确画出三棱柱的三视图。
教法
探究与练习法
教学
环节
教学内容及教师指导
学生活动及设计意图
创
设
2、通过本节课的学习，你有没有新的想法或发现？
巩固强化三视图画法，培养动手能力和应用意识.
板书
设计
29.2三视图
1、相关概念2、相互关系
3、应用4、对应图示
教学
反思
教学反思：
1、主视图与物体的长和高有什么关系？与物体的宽有什么关系？
2、俯视图与物体的长和宽有什么关系？与物体的高有什么关系？
3、左视图与物体的宽和高有什么关系？与物体的长有什么关系？
俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；
左视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度。
2.大小关系：
主、俯视图---长对正；主、左视图---高平齐；俯、左视图---宽相等.
人教版数学九年级下册(课件)29.2三视图1
义务教育教科书（人教版）九年级数学下册
1、填空
不同
位置 物体平行于投 物体倾斜于投 物体垂直于
