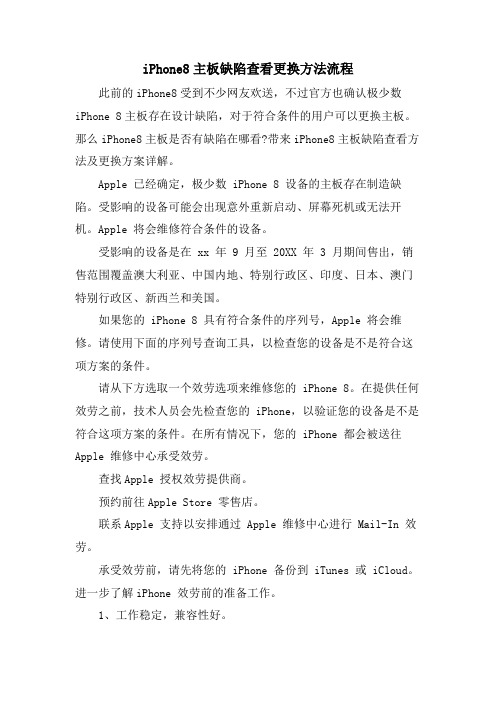

iPhone8主板缺陷查看更换方法流程
iPhone8主板缺陷查看更换方法流程此前的iPhone8受到不少网友欢送，不过官方也确认极少数iPhone 8主板存在设计缺陷，对于符合条件的用户可以更换主板。
那么iPhone8主板是否有缺陷在哪看?带来iPhone8主板缺陷查看方法及更换方案详解。
Apple 已经确定，极少数 iPhone 8 设备的主板存在制造缺陷。
受影响的设备可能会出现意外重新启动、屏幕死机或无法开机。
Apple 将会维修符合条件的设备。
受影响的设备是在 xx 年 9 月至 20XX 年 3 月期间售出，销售范围覆盖澳大利亚、中国内地、特别行政区、印度、日本、澳门特别行政区、新西兰和美国。
如果您的 iPhone 8 具有符合条件的序列号，Apple 将会维修。
请使用下面的序列号查询工具，以检查您的设备是不是符合这项方案的条件。
请从下方选取一个效劳选项来维修您的 iPhone 8。
在提供任何效劳之前，技术人员会先检查您的 iPhone，以验证您的设备是不是符合这项方案的条件。
在所有情况下，您的 iPhone 都会被送往Apple 维修中心承受效劳。
查找Apple 授权效劳提供商。
预约前往Apple Store 零售店。
联系Apple 支持以安排通过 Apple 维修中心进行 Mail-In 效劳。
承受效劳前，请先将您的 iPhone 备份到 iTunes 或 iCloud。
进一步了解iPhone 效劳前的准备工作。
1、工作稳定，兼容性好。
2、功能完善，扩充力强。
3、使用方便，可以在BIOS中对尽量多参数进行调整。
4、厂商有更新及时、内容丰富的网站，维修方便快捷。
5、价格相对廉价，即性价比高。
1. 除尘拔下所有插卡、内存及电源插头，撤除固定主板的螺丝，取下主板，用羊毛刷轻轻除去各局部，的积尘。
一定注意不要用力过大或动作过猛，以免碰掉主板外表的贴片元件或造成元件的松动以致虚焊。
2. 翻新其作用同除尘，比除尘的效果要好，只不过麻烦一点。
Akai Professional LPD8 快速入门指南（英文）说明书
y LPD8 y Software CDy USB cable y Safety Instructions & Warranty InformationPC Users: To install the Akai Professional LPD8 Editor, open the contents of the disc, double-click Setup.exe, and follow the on-screen instructions. To open the editor, connect the LPD8 to your computer with a standard USB cable (included) then double-click LPD8 Editor.exe.Mac Users: Drag the contents of the disc to an appropriate location on your hard drive. To open the editor, connect the LPD8 to your computer with a standard USB cable (included) then double-click the LPD8 Editor. Note: Always connect the LPD8 to your computer before opening the editor.B CONNECT ION – Plug a standard USB cable into this outlet and into the USB port of yourcomputer. The computer’s USB port will provide power to the LPD8.2.8 VELOCITY-SENSITIVE PADS – The pads can be used to trigger drum hits or other samples in yoursoftware. The pads are velocity-sensitive, which makes them very responsive and intuitive to play.3.8 ASSIGNABLE KNOBS – Each 270-degree knob can be used to send continuous control data to adesktop audio workstation or external MIDI device.4.PROGRAM – When this button is active, press any one of Pads 1-4 to recall the preset of the samenumber (its LED will light). To use the pads again as normal, press the PAD, PROG CHNG, or CC button.Each of these buttons determines the kind of MIDI message the LPD8's pads will send.5.PAD – When this button is active, the LPD8's pads will send MIDI Note messages. These messagesare assignable in the included software editor.6.PROG CHNG – When this button is active, the LPD8's pads will send Program Change messages.These messages are assignable in the included software editor. – When this button is active, the LPD8's pads will send out MIDI Control Change messages. Thesemessages are assignable in the included software editor.Always connect the LPD8 to your computer before opening the software editor.After opening the software editor, you will need to select the LPD8 from the drop-down menu on the opening screen and click "Done."y For Mac or Windows Vista users, it will be listed as Akai LPD8.yFor Windows XP users, it will be listed as USB Audio Device . (If you have other USB audio devices connected to your computer, which may have identical names, you may need to try selecting each one until the LPD8 is recognized.)The editor lets you edit, save, or load presets for the LPD8 on your computer. These buttons and fields are shown at the top of the editor window.1. GET PRESET – Click a button to select the number of a preset currently on the LPD8 (1-4). When youselect it, its settings will be shown on the software interface. 2. PRESET # – Click on this field to select the number that the currently shown preset will use if you upload it to the LPD8 (by clicking COMMIT – UPLOAD).3. COMMIT – UPLOAD – Click this button to send the currently shown preset to the LPD8. The number of this preset is determined by the EDIT PRESET field.4.SAVE PRESET – Click this button to save the currently shown preset to your computer.5.LOAD PRESET – Click this button to load a saved preset from your computer. Once it loads, you will see its settings in the software interface.6.PRESET MIDI CHANNEL – Click this field to select the number of the MIDI channel which the LPD8 will use to transmit MIDI messages while using this preset.TO COPY A PRESET: 1. Load the preset you want to copy from the LPD8 by clicking the GET PRESET button.2. Set the preset you want to copy it to on the LPD8 by clicking EDIT PRESET field and selecting it.3.Click COMMIT – UPLOAD to send the copied preset to the LPD8.IMPORTANT!: The first time you use the software editor, even if the correct device is already shown in the drop-down menu, you still need to click on the menu and select the device. (You will also need to do this if you move your files to a new location.) In future sessions, though, you can simply click "Done" if the correct device is shown in this window.Note: When you save a preset, the current PRESET # will be saved with it. Wh en you load th at preset later, th e PRESET # field will be updated with that number. If you want to ch ange th e preset number before uploading it to the LPD8, simply select a new PRESET # before clicking COMMIT – UPLOAD.This section outlines the editable items for each preset. Items #1-4 are editable for every pad. Items #5-7 are editable for every knob.1.NOTE # – Click on this field and drag up or down with the mouse (or use your keyboard's or keys)to change the MIDI Note Number the pad will send.2.PC # – Click on this field and drag up or down with the mouse (or use your keyboard's or keys) tochange the MIDI Program Change number the pad will send. # (PAD) – Click on this field and drag up or down with the mouse (or use your keyboard's orkeys) to change the MIDI Control Change number the pad will send.4.PAD BEHAVIOR – Click this button to select whether the LPD8's pads will function as a "Momentary"or "Toggle" switch. # (KNOB) – Click on this field and drag up or down with the mouse (or use your keyboard's orkeys) to change the MIDI Control Change number the knob will send.6.LOW VALUE – Click on this field and drag up or down with the mouse (or use your keyboard's orkeys) to change the lowest possible value the knob will send.7.HI VALUE – Click on this field and drag up or down with the mouse (or use your keyboard's orkeys) to change the highest possible value the knob will send.Number of presets: 4MIDI output channels over USB: 16Drum pads: 8(velocity-sensitive)Knobs: 8Inputs/outputs: 1 USB portPower:< 100 mA, 5V DC via USBDimensions (W x D x H): 310 mm x 80 mm x 28 mmWeight: 34 gManufacturer: Akai Professional Model: LPD8 Version: 1.0 Date: 2009.05.15Transmit/Export Recognize/Import Remarks 1. Basic InformationMIDI channels 16 n/a Editor only Note numbers 000-127 n/aProgram change 000-127 n/a Editor only Bank Select response? (Yes/No)NIf yes, list banks utilized in remarks columnModes supported: Mode 1: Omni-On, Poly (Yes/No)Mode 2: Omni-On, Mono (Yes/No)n/a n/a Mode 3: Omni-Off, Poly (Yes/No)Mode 4: Omni-Off, Mono (Yes/No)Multi Mode (Yes/No)Note-On Velocity (Yes/No) Y n/aNote-Off Velocity (Yes/No) N n/aChannel Aftertouch (Yes/No) N n/aPoly (Key) Aftertouch (Yes/No) N n/aPitch Bend (Yes/No) N n/aActive Sensing (Yes/No) N n/aSystem Reset (Yes/No) N n/aTune Request (Yes/No) N n/aUniversal System Exclusive:Sample Dump Standard (Yes/No)Device Inquiry (Yes/No)File Dump (Yes/No)MIDI Tuning (Yes/No)Master Volume (Yes/No)Master Balance (Yes/No)Notation Information (Yes/No)N N Turn GM1 System On (Yes/No)Turn GM2 System On (Yes/No)Turn GM System Off (Yes/No)DLS-1 (Yes/No)File Reference (Yes/No)Controller Destination (Yes/No)Key-based Instrument Ctrl (Yes/No)Master Fine/Coarse Tune (Yes/No)Other Universal System ExclusiveManufacturer or Non-Commercial System Exclusive Y Y Editor Only NRPNs (Yes/No) N NRPN 00 (Pitch Bend Sensitivity) (Yes/No)RPN 01 (Channel Fine Tune) (Yes/No)RPN 02 (Channel Coarse Tune) (Yes/No)N NRPN 03 (Tuning Program Select) (Yes/No)RPN 04 (Tuning Bank Select) (Yes/No)RPN 05 (Modulation Depth Range) (Yes/No)2. MIDI Timing and SynchronizationMIDI Clock (Yes/No) N NSong Position Pointer (Yes/No) N NSong Select (Yes/No) N NStart (Yes/No)Continue (Yes/No)N NStop (Yes/No)MIDI Time Code (Yes/No) N NMIDI Machine Control (Yes/No) N NMIDI Show Control (Yes/No)N NIf yes, MSC Level supported3. Extensions CompatibilityGeneral MIDI compatible? (Level(s)/No)N NIs GM default power-up mode? (Level/No)DLS compatible? (Levels(s)/No)N N(DLS File Type(s)/No)Standard MIDI Files (Type(s)/No) N NXMF Files (Type(s)/No) N NSP-MIDI compatible? (Yes/No) Y Y。
【创维酷开二代液晶彩电8DD1机芯维修手册】(PDF 23页)
了酷开家族的多媒体娱乐产品理念，专为酷爱观看 08 赛事、追求时尚和高品质家庭娱乐生
活的人群量身打造。
酷开家族的旗舰产品，超越画质时代（具备强大多媒体娱乐功能和顶级的音画质技术），
是引领电视行业进入多媒体娱乐的领航产品，使生活更便捷、更轻松、更健康。
同时支持 RM/RMVB 等格式网络电影播放，因现在互联网上传播的电影格式 70%以上为 RM
采样率的要求是不同的，如果始终保持固定的比特率，会对影片质量和文件容量造成浪费，
而且在大动态视频场面时画质不佳。
RMVB 打破了原先 RM 格式那种自始自终保持固定压缩比的方式，引入了动态压缩比率，
将较高的比特率用于复杂的动态画面（歌舞、飞车、战争等），而在静态画面时则灵活地转
为较低的编码率，合理地利用了比特率资源。
资
的
大 目前该系列机芯主要用在 L08、L28 等系列的机器上，如下：
L08 系列/8DD1 机芯:
最 国
中 32L08RT-F、37L08RT-F、42L08RT-F、
L28 系列/8DD1 机芯:
.cn
42L28RM-D
二 二
七 1．1 创维 RM 液晶彩电关键技术：
.三 8DD1 机芯采用的先进的 RM/RMVB 播放技术（如本机芯的酷影采用最新视频编解码技术） 于www RM/RMVB 定义以及标准：所谓 RMVB 格式，是在流媒体的 RM 影片格式上升级延伸而来，
12. 具有语音清晰、环绕声、自动音量等声音处理功能；
13、可录功能、时移功能、RMVB 播放功能、并支持多种音视频码流的播放；
14、可连接网线、电话线、无线 DONGLE 进行上网下载电影或在线播放；
15、数字静像、三维解像、高清晰度显像等，使还原出来的图像效果逼真出色。
先锋ld影碟机维修手册
先锋ld影碟机维修手册先锋LD影碟机维修手册第一章：入门介绍1.1 概述先锋LD影碟机是一种高品质的LD影碟播放器，具有优秀的音频和视频输出性能，广泛应用于家庭娱乐领域。
本手册将为您提供有关先锋LD影碟机的维修和故障排除方面的知识，帮助您解决常见问题和故障。
1.2 产品特点先锋LD影碟机具有以下特点：1）支持LD影碟的播放，包括音频和视频。
2）支持多种音频格式，如Dolby Digital、DTS等。
3）支持多种视频输出接口，如HDMI、AV等。
4）具有多种音频和视频调节功能，如音量调节、画面调节。
5）采用先进的技术和材料，具有良好的稳定性和耐用性。
第二章：基本知识2.1 硬件结构先锋LD影碟机主要由以下部件组成：1）外壳：保护内部电路和元器件。
2）电源：为LD影碟机提供电力。
3）主板：控制整个系统的运行。
4）光头：读取影碟上的音频和视频信息。
5）音频和视频处理芯片：处理音频和视频信号。
6）接口：连接LD影碟机与其他设备。
2.2 软件功能先锋LD影碟机的软件功能包括以下方面：1）播放控制：支持播放、暂停、倒带、快进等功能。
2）音频调节：支持音量调节、音频效果设置等。
3）视频调节：支持画面调节、亮度调节、对比度调节等。
4）设置功能：支持系统设置、语言设置等。
5）错误处理：支持错误提示、自动纠错等功能。
第三章：常见问题解决3.1 无法开机如果先锋LD影碟机无法开机，可能是由于以下原因：1）电源故障：检查电源是否接触良好，确保电源线没有断裂。
2）插头松动：检查电源插头是否插紧。
3）电源开关故障：检查电源开关是否工作正常。
3.2 无法读取影碟如果先锋LD影碟机无法读取影碟，可能是由于以下原因：1）影碟脏或损坏：清洁影碟表面，确保无划痕或污垢。
2）光头脏或损坏：使用专业光头清洁剂清洁光头。
3）光头调校错误：参考用户手册调整光头位置。
3.3 无法播放声音或画面如果先锋LD影碟机无法播放声音或画面，可能是由以下原因：1）音频线或视频线损坏：检查连接线路是否完好。
Nokia 808 pureview (RM-807) 拆机指导 详细拆解 维修
注意:
1. 维修与调校只能由合资格的技术人员进行。 2. 要确保所有工作都要戴上防静电带并在防静电工作室内进行。 3. 只使用在物料清单中例出的已批准物料进行维修服务。 4. 要确保所有元件，螺丝和绝缘体在维修和调校后都安装好。并确保所有电缆与电线都已安装到位。
12
10. 拆卸步骤介绍 ............................................................................................................................................. 13
环境保护特性： 无铅焊接产品
Service Manual Nokia 808 Level 1&2 Copyright 2012 © Nokia Corporation
NMP/CMO Sales and Marketing Customer Care China shishaowei LCM Technical Training Training Group CONFIDENTIAL 2012.05.15
请勿将电池掷入火中，以免电池爆炸。受损电池也可能会爆炸。请按当地规定处 理电池。请在可能的情况下回收电 池。不可将电池作为生活垃圾处理。
请勿拆解、切割、打开、挤压、弯曲 、损坏 、刺破 或分离 电池 组或电 池。如 果发生 电池泄 漏，请 不要使 皮肤或 眼睛 接触到液体。如果接触到泄漏的液体，请立即 用清水冲洗皮肤或眼睛，然后寻求医疗救护。
夏普2718维修手册
夏普2718维修手册首先按“# 插入Ｃ插入”进入维修模式C"键--插入键--0---插入另一种进入维修模式的方法进入维修模式面板灯全灭夏普AR2718代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作立信打印机配件3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 )26-4 本机双面动作设置(0:无双面 1:有双面功能)26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度立信打印机配件26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50) 26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据立信打印机配件63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LD8-DY
客车空调机 车顶安装组装型
（LD8-DY，6C620）
前言
发表本手册旨在为技术人员提供有关“电装客车空调机 （车顶安装组装型）”的全面检修说 明。 下述这些步骤有助于确保在需要检修本系统时可进行专业检修，以及为顾客提供最佳性能。 手册内容包括有关空调系统的基本原理、故障判断、元件描述和修理步骤。
保持关闭状态。 2.按新风键一次，新风指示灯亮，新风继电器吸合，新风电机转动打开风门。 3.按新风键两次，新风指示灯熄灭，新风继电器断开，新风电机由内部供电控制电机转动关闭
风门。 4.在制冷状态下，车内温度超过 27℃时，新风门将自动关闭，此时按新风键无效。当车内温
度重新降至 27℃以下时，需要打开新风，必须再次按下新风键。 e.压缩机启停控制功能
4.7 干燥器的拆卸和安装 ・・・・ ・・・・・・・ 26
4.8 冷凝器的拆卸和安装 ・・・・ ・・・・・・・ 27
5.故障检查表
・・・・・・・・・・・・・・・・・・・・・・・・・ 28
6.电路图
・・・・・・・・・・・・・・・・・・・・・・・・・ 29
LD8-
1. 客车空调机概述
1.1 特征 这是包括冷却机组和冷凝机组的车顶组装机客车空调机。组装机组安装在客车顶部。 空气流量为 3 阶段控制（高、中、低）
压缩机（6C620C 型） 此压缩机有 6 个活塞 次压缩机适用于 HFC-134a 制冷剂循环管路 通过曲轴将旋转运动转变为活塞运动来吸收并 压缩制冷剂气体
－7－
LD8DYDJPL
运行 压缩机的活塞的下冲运动带动制冷剂通过吸入阀（低压侧）将其吸入气缸，然后制冷剂被活塞的 上冲程压缩，在高压下使其温度增加，在上冲程，制冷剂通过排出阀被释放到冷凝器（高压侧）。
LD8DYDJPL
＜注释＞ 为防止在充填压缩机时错误使用压缩机油，R134a 压缩机的外壳上清楚地标明了适用的制冷剂和 压缩机油的种类。
3.3 轴封 曲轴与曲轴壳之间的间隙是很重要的，都为要避免制冷剂及润滑油泄漏。 由于这个原因，要安装轴封。 轴封由 1.炭环、2.橡胶密封垫、3.垫片、4.外壳、5.传动带、6.弹簧、7. 弹簧座组成。 它安装在曲轴的正上方并随之旋转。8.密封板对于轴封室起着帽子般的作用，它由卡子开口环支 撑。轴封的 1.炭环由依靠密封板的 6.弹簧支撑.1.炭环随轴旋转保持密封，比避免气体和油的泄 漏。 毛毡 9.和毛毡板 10.防止润滑油的泄漏。
－6－
LD8-
DYDJP-
3.客车空调机构造
L
3.1 组装机组的零部件
组装机组安装在车顶，冷却机组和冷凝机组一体化
冷却机组包括蒸发器、膨胀阀、观察窗、鼓风电机、鼓风机电阻等。冷凝机组包括冷凝器和过
冷器（一体）、冷凝器风扇电机、冷凝器风扇等。
3.2 压缩机总成 功能 压缩机吸入并压缩低温、低压的制冷剂气体（已经通过蒸发器从车内吸收了热量并蒸发），将 其转换为高温高压的制冷剂气体并送往冷凝器。压缩机通过接收皮带与电磁离合器传来的发动 机驱力旋转。
2. 空调控制面板 2.1 功能描述
・・・・・・・・・・・・・・・・・・・・・・・・・ 5 ・・・・ ・・・・・・・ 5
3.客车空调机构造
・・・・・・・・・・・・・・・・・・・・・・・・・ 7
3.1 组装机组的零部件
・・・・ ・・・・・・・ 7
3.2 压缩机总成
・・・・ ・・・・・・・ 7
3.3 轴封
＜制冷循环图＞
冷凝器和过冷器
干燥器 膨胀阀
继电器盒 出风口
新风风门电机
蒸发器
鼓风电机
进风口
冷凝器风扇电机
储液罐
观察窗
蒸发器
鼓风电机
出风口
压缩机总成
－2－
1.4 鼓风机出口 冷空气从顶部的空调风道吹出
空调风道
LD8DYDJPL
通风空气门
空调风道
空调风道
＜安装例＞
－3－
1.5 规格
制冷能力
型号
工作容积
温度 ＞21.5℃ 18.5℃－21.5℃ ＜18.5℃
降温过程 高速/制冷 中速/制冷 低速/不制冷
升温过程 高速/制冷 中速/不制冷 低速/不制冷
i.其它功能 1.空调系统开始运行后，同时将△▽健按下 5 秒钟，系统进入统计功能状态，发光二极管显示 空调系统累计工作时间（以 10 小时为单位，数字显示 1 表示已工作时间 10 小时）。数据显示 5 秒钟后，系统自动脱离此功能状态。 2.在空调系统出现高低压故障时，禁止压缩机启动，用发光二极管闪动显示 Er1，闪动频率 1Hz （1 秒钟一次），占空比为 50%。 3.温度传感器短路时，允许压缩机启动，用发光二极管闪动显示 Er2，闪动频率 1Hz（1 秒钟一 次），占空比为 50%。 4.温度传感器断路时，禁止压缩机启动，用发光二极管闪动显示 Er3，闪动频率 1Hz（1 秒钟一 次），占空比为 50%。 5.在显示短路故障 Er2 断路故障 Er3 时，仍可使用强制制冷功能（此功能只作为应急使用）。 6.控制面板 51 号白红线功能：① 提供新风机构常备电源。 ② 控制发电机励磁继电器（输出功率﹤2 安 ）。 ③ 启动蒸发风机后低、中、高均有输出。
・・・・ ・・・・・・・ 17
3.17 蒸发器
・・・・ ・・・・・・・ 18
3.18 温度传感器
・・・・ ・・・・・・・ 19
3.19 新风风门电机
・・・・ ・・・・・・・ 19
3.20 继电器盒
・・・・ ・・・・・・・ 20
3.21 控制面板
・・・・ ・・・・・・・ 21
4.拆卸和安装步骤
・・・・・・・・・・・・・・・・・・・・・・・・・ 22
DYDJPL
1.2 零部件总图
空调风道
组装机组
控制面板
压缩机总成 ＜安装例＞
－1－
LD8DYDJP-
1.3 制冷循环
L 1)用户按操作程序启动汽车空调系统之后，压缩机在发动机带动下开始工作，驱使制冷剂(R134a)
在密封的空调系统中循环流动，压缩机将气态制冷剂压缩成高温高压的制冷剂气体后排出压缩 机。 2)高温高压制冷剂气体经管路流入冷凝器后，在冷凝器内散热、降温,冷凝成高温高压的液态制 冷剂流出。 3)高温高压液态制冷剂经管路进入干燥储液器内，经过干燥、过滤后流进膨胀阀。 4)高温高压液态制冷剂经膨胀阀节流，状态发生急剧变化，变成低温低压的液态制冷剂。 5)低温低压液态制冷剂立即进入蒸发器内，在蒸发器内吸收流经蒸发器的空气热量，使空气温度 降低，吹出冷风，产生制冷效果，制冷剂本身因吸收了热量而蒸发成低温低压的气态制冷剂。 6)低温低压的气态制冷剂经管路被压缩机吸入，进行压缩，进入下一个循环，只要压缩机连续工 作，制冷剂就在空调系统中连续循环，产生制冷效果；压缩机停止工作，空调系统内制冷剂随 之停止流动，不产生制冷效果。
4.1 拧紧扭矩
・・・・ ・・・・・・・ 22
4.2 鼓风电机的拆卸和安装 ・・・・ ・・・・・・・ 23
4.3 冷凝器风扇电机的拆卸和安装 ・・・・・ 23
4.4 膨胀阀的拆卸和安装 ・・・・ ・・・・・・・ 24
4.5 蒸发器的拆卸和安装 ・・・・ ・・・・・・・ 25
4.6 储液罐的拆卸和安装 ・・・・ ・・・・・・・ 26
润滑油润滑 压缩机由使用连杆大头的离心飞溅系统进行润滑。连杆头的离心运动推动润滑油进入压缩机润 滑 它。在压缩机里，曲轴的旋转运动带动压缩机底部的润滑油，经连杆大头的飞溅抛至上部润滑曲 轴，所有的连接杆，前后轴承和轴封。这样能润滑曲轴、所有的连杆、前后轴承以及轴封。
－8－
压缩机油 压缩机油溶解于制冷剂，在空调循环中循环，润滑压缩机。
℃）。车内温度低于 12℃显示 Lo，车内温度高于 60℃显示 HI。 c.制冷键控制功能
1.制冷键只有在蒸发风机工作的情况下才能接通。 2.在初始状态下，按制冷键一次，压缩机启动，制冷指示灯亮。 3.在初始状态下，按制冷键两次，压缩机停止，制冷指示灯熄灭。 4.再次启动时，恢复初始状态。 d.新风键控制功能 1.接通控制面板电源，启动蒸发风机，面板 51 号白红线输出高电平使新风电机常带电，风门
LD8DYDJPL
－4－
2. 空调控制面板
LD8DYDJPL
1．按钮 7 只：开/关、△、▽、制冷、新风、风速、自动。 2．指示灯 6 只：自动，绿色；新风，绿色；制冷，绿色；风速，黄色。 3．温度数字显示：二位整数一位小数。带小数显示车内温度值，不带小数显示为温度设定值。 4．各按键及指示灯文字带夜视（背光 LED）显示。 2.1 功能描述 a.开/关键
压缩机
气缸×直径×冲程
压缩机油
压缩机油容量
冷凝器
型式
型式
冷凝器风扇电机 电 机（型式）
消耗功率
蒸流量 电 机（型式）
消耗功率
膨胀阀
型式
储液罐
容量
干燥器
干燥剂容量
安全装置
压力开关
释压阀 控制系统 制冷剂
37.36 kW ( 32.000 kcal/h) 6C620 611 cm3 6×Φ52.5mm×47mm ND-OIL8 1.700 cm3 铝多流体型（MF-ⅳ，带过冷） 螺旋桨风扇型 YJ140010-1740（JXCP-005-A2B） 684W (171W×4 台)
1.蒸发器芯体表面温度≧3.5℃时，允许压缩机启动，蒸发器芯体表面温度≦2℃时，禁止压缩 机启动。
2.车内温度超过设定值 1.5℃时，启动压缩机，车内温度低于设定值 1.5℃时，关闭压缩机。
－5－
f.风速键调节风量功能 1.在初始状态下，按动风速键一次，蒸发风机启动，风量为低速，低速指示灯亮。 2.在初始状态下，按动风速键两次，蒸发风机启动，风量为中速，中速指示灯亮。 3.在初始状态下，按动风速键三次，蒸发风机启动，风量为高速，高速指示灯亮。 4.连续按动风速键，风量按：低→中→高→低循环。 5.再次启动时，恢复初始状态。
