微电子封装用各向异性导电胶膜的研究进展

电子封装用导电胶的研究进展与应用

电子封装用导电胶的研究进展与应用摘要：随着微电子工业的发展，导电胶替代传统的锡铅焊料已经成为一种发展趋势。本文介绍了导电胶的组成和分类、导电机理及国内外导电胶的研究现状和发展方向。着重介绍了各向异性导电胶(ACAs)的研究现状和未来的发展。关键词：各向异性导电胶；电子组装；研究发展。 The Recent Development and Application of Anisotropic Conductive Adhesives for Eletronic Packaging Abstract: As the development of electronic industry, conductive adhesives have been a good alternative available to replace traditional Pb/Sn solder. This paper introduces the ingredients and classification of conductive adhesives, as well as the electric conduction mechanism and the recent research progress and development. This paper highlights the recent research progress and future development. Keywords: ACAs, Electronic Packaging, Research Progress. 1 引言随着科技发展，电子产业突飞猛进，但是它给人带来便利的同时也给人带来了危害。如许多电子电气产品中铅、镉、汞、六价铬、聚溴联苯(PBB)和聚溴二苯醚(PBDE)等是多种有毒有害物质。其中作为焊接用的锡铅焊料就是污染源之一。1986—1990 年, 美国通过了一系列法律禁止铅的应用, 瑞典政府提议在2001 年禁止在电路板上使用含铅焊膏, 日本规定2001年限制使用铅。[1]欧盟 1998年 4月提出的WEEE /Ro HS指令,已于 2003年 2月 13日生效。该指令要求进入欧盟的电子、电气产品须满足以下要求：(1)有毒有害物质, 包括铅、镉和汞等,含量不能超过法律规定值; (2)废弃物的处理要符合法律规定,否则不能进入欧盟市场。[2,3] 此外，随着电子产品向小型化、便携化方向发展。器件集成度的不断提高，传统的Pb/Sn焊料存在一系列材料及工艺问题，已经不能满足工艺要求，迫切需要开发新型连接材料。目前，各国都在抓紧研究Pb/Sn合金焊料的替代品。其中，在微电子组装领域，导电胶膜是代替传统的Pb/Sn焊料的选择之一。与传统的Ph/Sn焊料相比，导电胶可以制成浆料，实现很高的线分辨率，而且导电胶工艺简单，易于操作，可提高生产效率，同时也避免了锡铅焊料中重金属铅引起的环境污染。 2 导电胶的组成导电胶一般由预聚体、稀释剂、交联剂、催化剂、导电填料以及其他添加剂组成。其中预聚体作为主要组分含有活性基团，为固化后的聚合物基体提供分子骨架。预聚体也是粘结强度的主要来源。导电胶的力学性能和粘结性能主要是由聚合物基体决定。稀释剂的作用是用来调节体系粘度，使之适合工艺要求。稀释剂

微电子封装必备答案

微电子封装答案微电子封装第一章绪论 1、微电子封装技术的发展特点是什么？发展趋势怎样？（P8、9页）答：特点：（1）微电子封装向高密度和高I/O引脚数发展，引脚由四边引出向面阵排列发展。（2）微电子封装向表面安装式封装发展，以适合表面安装技术。（3）从陶瓷封装向塑料封装发展。（4）从注重发展IC芯片向先发展后道封装再发展芯片转移。发展趋势：（1）微电子封装具有的I/O引脚数将更多。（2）微电子封装应具有更高的电性能和热性能。（3）微电子封装将更轻、更薄、更小。（4）微电子封装将更便于安装、使用和返修。（5）微电子封装的可靠性会更高。（6）微电子封装的性能价格比会更高，而成本却更低，达到物美价廉。 2、微电子封装可以分为哪三个层次（级别）？并简单说明其内容。（P15～18页）答：（1）一级微电子封装技术把IC芯片封装起来，同时用芯片互连技术连接起来，成为电子元器件或组件。（2）二级微电子封装技术这一级封装技术实际上是组装。将上一级各种类型的电子元器件安装到基板上。（3）三级微电子封装技术由二级组装的各个插板安装在一个更大的母板上构成，是一种立体组装技术。 3、微电子封装有哪些功能？（P19页）答：1、电源分配2、信号分配3、散热通道4、机械支撑5、环境保护 4、芯片粘接方法分为哪几类？粘接的介质有何不同（成分）？。（P12页）答：(1)Au-Si合金共熔法(共晶型) 成分：芯片背面淀积Au层,基板上也要有金属化层(一般为Au或Pd-Ag)。（2）Pb-Sn合金片焊接法(点锡型) 成分：芯片背面用Au层或Ni层均可，基板导体除Au、Pd-Ag外，也可用Cu (3)导电胶粘接法(点浆型) 成分：导电胶（含银而具有良好导热、导电性能的环氧树脂。） (4)有机树脂基粘接法(点胶型) 成分：有机树脂基（低应力且要必须去除α粒子） 5、简述共晶型芯片固晶机（粘片机）主要组成部分及其功能。答：系统组成部分： 1 机械传动系统 2 运动控制系统 3 图像识别（PR）系统 4 气动/真空系统 5 温控系统 6、和共晶型相比，点浆型芯片固晶机（粘片机）在各组成部分及其功能的主要不同在哪里？答：名词解释：取晶、固晶、焊线、塑封、冲筋、点胶

什么是深隆导电胶以及它的研究现状

什么是深隆导电胶以及它的研究现状北京瑞德佑业王雅蓉I8OOII3O8I2 1 SLONT 深隆导电胶的研究现状 1.1纳米SLONT 深隆导电胶目前广泛应用于SLONT 深隆导电胶中的导电填料一般为C 、Au 、Ag 、Cu 和Ni 等。Au 的导电性能较好，并且性能稳定，但其价格较高；Ag 的价格比Au 低，但在电场作用下会产生迁移等现象，从而降低了导电性能和使用寿命；Cu 、Ni 价格低廉，在电场作用下不会产生迁移，但温度升高时会发生氧化反应，导致电阻率增加；碳粉在长时间高温条件下使用时容易形成碳化物，致使电阻变大、导电性能下降，并且其受环境影响较大。纳米碳管具有较强的力学性能，将其作为导电填料，可以明显增加SLONT 深隆导电胶的拉伸强度（1 700 MPa ）；另外，纳米碳管的管状轴承效应和自润滑效应，使其具有较高的耐摩擦性、耐酸碱性和耐腐蚀性能，从而提高了含纳米碳管SLONT 深隆导电胶的使用寿命和抗老化性能[1-2] 。 [3] 制备了导电性能极好的双组分纳米银/碳复合管SLONT 深隆导电胶。研究结果表明：该SLONT 深隆导电胶的体积电阻率低于10 -3 Ω·m ，剪切强度高于150 MPa ，剥离强度高于35 N/cm ；与传统导电银粉胶粘剂相比，该SLONT 深隆导电胶可节省银原料30%～50%. [4] 等制备了以碳纳米管和镀银碳纳米管为导电填料的各向同性SLONT 深隆导电胶（ICA ）。研究结果表明：以碳纳米管作为导电填料，当准（碳纳米管）=34%时SLONT 深隆导电胶的最低电阻率为 2.4×10 -3Ω·cm ，当准（碳纳米管）=23% 时SLONT 深隆导电胶的剪切性能最好；以镀银碳纳米管为导电填料，当准（镀银碳纳米管）=28% 时，SLONT 深隆导电胶的最低电阻率为2.2×10 -4Ω·cm ；当SLONT 深隆导电胶中分别填充碳纳米管和镀银碳纳米管时，SLONT 深隆导电胶的抗老化性能均较好，在85 ℃/RH85% 环境中经过1 000 h老化测试后，SLONT 深隆导电胶的体积电阻率和剪切强度的变化率均低于10%. [5] 等研究了碳纳米管用量对SLONT 深隆导电胶性能的影响。结果表明：当准（碳纳米管）=0.1%～5% 时，SLONT 深隆导电胶电阻的变化与填料用量没有直接的关系；当准（碳纳米管）=1% 时，SLONT 深隆导电胶的导电效果最好；当温度为199 ℃、准（碳纳米管）=2.5% 时，电阻率达到最低值（为1.5×10 -4Ω·m ）。 1.2复合SLONT 深隆导电胶复合型导电高分子材料已发展成为一种新型的功能性材料，在抗静电、电磁屏蔽、导电、自动控制和正温度系数材料等方面具有广阔的应用前景，其市场需求量不断增大。 [6] 等采用无钯活化工艺在环氧树脂（EP ）粉末上形成活性点，利用化学镀法成功制备出新型外镀银铜/EP 复合导电粒子，其电阻率为 4.5×10 -3Ω·cm ，可以作为各向异性SLONT 深隆导电胶的导电填料（代替纯金属导电填料）。 [7] 等制备出一种新型低熔点各向异性SLONT 深隆导电胶。研究结果表明：该SLONT 深隆导电胶的电阻低于10 mΩ，而传统SLONT 深隆导电胶的电阻则低于l 000 mΩ；该SLONT 深隆导电胶可以在电流密度为10 000 A/cm 2的条件下使用；高压蒸煮试验前后，SLONT 深隆导电胶的电阻和电流密度均没有发生变化，而剪切强度的变化率为23% 。1.3紫外光固化SLONT 深隆导电胶紫外光（UV ）固化SLONT 深隆导电胶是近年来开发的新品种。与普通SLONT 深隆导电胶相比，其将紫外光固化技术与SLONT 深隆导电胶结合起来，赋予了SLONT 深隆导电胶新的功能，并扩大了SLONT 深隆导电胶的应用范围。该SLONT 深隆导电胶具有固

导电胶

异方性导电膜异方性导电膜ACF,ACF胶,ACF胶带上海常祥实业有限公司作为3M和SONY顶级合作伙伴，全面代理3M和SONY异方性导电胶膜、ACF、异方性导电胶带、ACF胶带。上海常祥优势代理SONY以下型号的ACF，ACF胶带，异方性导电膜：6920F，6920F3，9742KS，9142，9420，9920，9731SB，9731S9等各种型号。其中6920系列用于中小型液晶面板的COG； 9731SB，9731S9用于中小型液晶面板的FOG； 9742KS用于等离子面板的FOG； 9420，9920用于大型液晶面板的FOG。上海常祥实业同时代理3M异方性导电胶膜、光学透明胶带、各种胶带、胶粘剂、绝缘粉末、氟材料等；Uninwell导电银胶、导电银浆、贴片红胶、底部填充胶、TUFFY胶、LCM密封胶、UV胶、异方性导电胶ACP、太阳能电池导电浆料等系列电子胶粘剂。可以为触摸屏行业、太阳能电池行业、RFID射频识别、LED行业、EL冷光片行业、LCM行业、集成电路封装等提供整合的解决方案。为了更好的为尊崇的您提供优质服务，公司在深圳、北京、成都、苏州等地有设有分支机构。 3M导电胶带，异方性导电胶膜，各向异性导电薄膜的型号包括有：9703、9705、9706、9708、9709、9709SL、9712、9713、9719、7761、7763、7765、7805、7303、5303、7393、7376、7371、7378、8794、5363、7313、7396、5552R 等最新型号的ACF导电胶膜、异方性导电胶膜、异方性导电胶带、ACF胶带。其中7303、5363用于软板连接到PCB 上，及电极与电线间的连接，主要是手机、数码相机、笔记本等数码产品装配用，用于替代锡焊和连接器等；异方性导电胶异方性导电胶简述： Uninwell international导电胶性能优异。适用于LED、大功率LED、LED数码管、LCD、TR、IC、COB、PCBA、FPC、FC、LCD、EL冷光片、显示屏、压电晶体、晶振、谐振器、太阳能电池、光伏电池、蜂鸣器、半导体分立器件等各种电子元件和组件的封装以及粘结等。应用范围涉及电子元器件、电子组件、电路板组装、显示及照明工业、通讯、汽车电子、智能卡、射频识别、电子标签等领域。 Uninwell International是集研发、生产和销售为一体的跨国集团，是全球导电浆料导电银浆产品线最齐全的企业，其公司的BQ-异方性导电胶ACP―6996、6997、6998系列是全球顶尖的多位专家耗时多年开发出的。异方性导电胶ACP可以广泛用于触摸屏、CSP、FPC、FPC/ITO glass、PET/ITO glass、PET/PET、倒装芯片(Flip chip)、液晶显示（LCD）、TP、电子标签、射频识别（RFID）、薄膜开关、EL backlight terminals等领域。 Uninwell International的 Breakover-quick-异方性导电胶ACA、ACP―6996、6997、6998是全球顶尖的多位专家耗时多年开发出的。其中6996系列为加热加压固化型；6997系列为加热低温固化型；6998系列为UV紫外线光固化型。二异方性导电胶（ACA）简述异方性导电胶又叫异向导电胶、ACA、ACP等。 ACA代表了聚合物键合剂的第一个主要分支，导电胶的各向异性使得材料在垂直于Z轴的方向具有单一导电方向。这个方向电导率是通过使用相对较低容量的导电填充材料（5%-20%范围）来达到的，这里容量相对较低的结果导致晶粒间的接触不充分，使得导电胶在x-y平面内导电性变差，而Z轴的粘胶、无论是以薄膜形式还是以粘胶形式，在待连接表面之间

微电子封装用导电胶的研究

微电子封装用导电胶的研究【摘要】随着经济社会的发展和科学技术水平的迅速提高，电子产品逐渐向小型化、数字化、智能化、便携化等方面发展，微电子封装用导电胶以其绿色、环保、无污染的特性逐渐取代了传统的Pn/Sn材料，并作为电子时代工业材料的主流被广泛使用和推广。本文主要研究了微电子封装用导电胶的组成和分类以及不同结构的用途和优势，研究了导电胶的发展进程和可靠性评估，提出了导电胶在微电子封装技术中的作用和价值，并为电子数码技术的不断发展提供了借鉴。【关键词】微电子封装；导电胶；可靠性；研究进展一、引言随着经济全球化的发展和互联网时代的相继到来，电子数码产品广泛在工业、农业、商业等不同领域得到应用。而随着电子数码技术的不断发展，对电子封装技术的要求越来越严格，尤其是从上世纪末起，电子产品逐渐趋向于小型化，自身体积越来越小，如智能手机、笔记本电脑、Mp3、Mp4等产品的相继出现，使得大量的电子产品可以随身携带，为个人的日常工作和生活带来了极大地便利，其半导体芯片的集成度也越来越高，功能也越来越多，数据处理能力由单层处理向多层处理发展，并出现立体化技术。不同电子数码技术集成化的发展对电子封装提出了更高的要求，数码芯片上I/O的单位面积增加，密度增大。原始的电子封装多采用Pn/Sn材料的焊接，由于当时的数码产品多具有体积巨大，不可携带的特点，Pn/Sn材料具有成本低、稳定性强、结构强度大、加工塑性和润湿度较高等优势而在原始电子封装中广泛应用。然而随着数码产品不断微型化发展，Pn/Sn材料本身的密度大、质量大、扭曲性弱、易腐蚀等弊端逐渐暴露，Pn/Sn逐渐被导电胶取代。大量数据研究表明，铅对于不同年龄段的人群都有着较大的危害，如影响儿童的发育、青少年的反应快慢、成年人的血压和血液循环水平等。而导电胶相对于Pn/Sn材料而言，极大地降低了铅等重金属对人体带来的健康危害，因此得到了广泛推广，微电子封装用导电胶已经成为电子数码技术的一种发展趋势。电子封装无铅化主要利用高温钎焊技术来加强铅接工艺配合，同时采用新型无铅连接工具制备成特殊的无铅材料，最大程度将铅等重金属含量将至最低。目

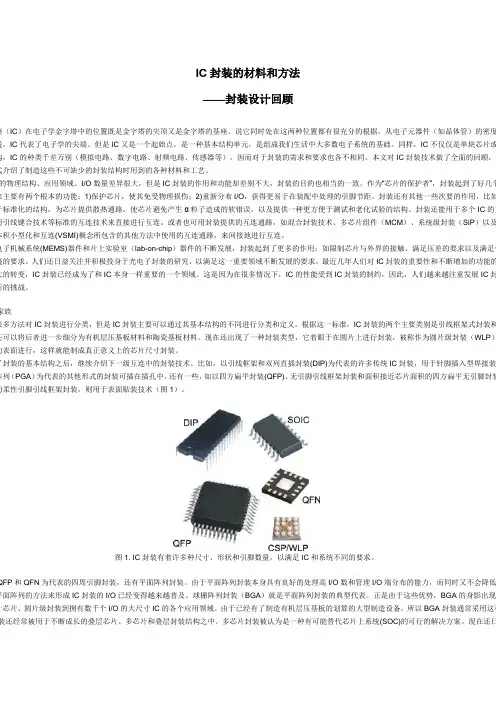

微电子封装

晶圆：由普通硅砂熔炼提纯拉制成硅柱后切成的单晶硅薄片微电子封装技术特点： 1：向高密度及高I/O引脚数发展，引脚由四边引出趋向面阵引出发展 2：向表面组装示封装(SMP)发展,以适应表面贴装（SMT）技术及生产要求 3：向高频率及大功率封装发展 4：从陶瓷封装向塑料封装发展 5：从单芯片封装（SCP）向多芯片封装（MCP）发展 6：从只注重发展IC芯片到先发展封装技术再发展IC芯片技术技术微电子封装的定义：是指用某种材料座位外壳安防、固定和密封半导体继承电路芯片，并用导体做引脚将芯片上的接点引出外壳狭义的电子封装技术定义：是指利用膜技术及微细连接技术，将半导体元器件及其他构成要素在框架或基板上布置、固定及连接，引出接线端子，并通过可塑性绝缘介质灌封固定，构成整体立体结构的工艺技术。（最基本的）广义的电子封装技术定义：是指将半导体和电子元器件所具有的电子的、物理的功能，转变为能适用于设备或系统的形式，并使之为人类社会服务的科学与技术。（功能性的）微电子封装的功能： 1：提供机械支撑及环境保护； 2：提供电流通路； 3：提供信号的输入和输出通路； 4：提供热通路。微电子封装的要点： 1：电源分配； 2：信号分配; 3：机械支撑； 4：散热通道； 5：环境保护。零级封装：是指半导体基片上的集成电路元件、器件、线路；更确切地应该叫未加封装的裸芯片。一级封装：是指采用合适的材料（金属、陶瓷或塑料）将一个或多个集成电路芯片及它们的组合进行封装，同时在芯片的焊区与封装的外引脚间用引线键合（wire bonding,WB）、载带自动焊（tape automated bonding,TAB）、倒装片键合（flip chip bonding，FCB）三种互联技术连接，使其成为具有实际功能的电子元器件或组件。二级封装技术：实际上是一种多芯片和多元件的组装，即各种以及封装后的集成电路芯片、微电子产品、以及何种类型元器件一同安装在印刷电路板或其他基板上。

导电胶的研究进展

导电银浆、导电橡胶、导电胶水、导电膏、导电银胶、导电塑料、导电、导电胶带、ad导电胶、3M 导电胶、导电漆、导电泡棉、导电布、导电油墨、导电胶、AD导电胶、导电胶膜、导电胶料、医用导电胶、硅脂导电胶、环氧导电胶、导电胶现货、导电胶点胶机、导电银胶，导电环氧胶，导电硅胶，导电密封胶，导电胶泥，导电银浆，导电铜胶，石墨导电胶，EMC胶，电磁屏蔽胶，银导电胶，铜导电胶，银镀玻璃微珠导电胶，晶振导电胶，高温导电胶，低温导电胶，阻燃导电胶，耐腐导电胶，导电铜箔，导电铝箔，导电泡棉，铝箔麦拉胶带，半导电胶条，导磁胶。北京瑞德佑业I8OOII3O8I2 OIO-6253897I Pb/Sn焊料是印刷线路板上基本的连接材料，SMT（Surface Mount Technology）中常用的也是这种材料。随着电子产品向小型化、便携化发展，器件集成度的不断提高，迫切需要开发新型的连接材料和方法。从20世纪90年代初到现在，IC上的I/O数已经从500个发展到1 500个，预计到2005年将达到3 800个，到2008年将达到4 600个。高的I/O密度要求连接材料具有很高的线分辨率。Pb/Sn焊料只能应用在0.65 mm以下节距的连接，已经不能满足工艺的需要。Pb/Sn连接工艺中温度高于230℃，产生的热应力也会损伤器件和基板。另外，Pb是有毒的重金属元素，不少国家已经对电子工业用铅提出明确规定：日本和欧洲分别要求在2001年和2004年停止铅的使用。在这一压力下，发展无铅连接材料已经成为必然[1~2] 。与Pb/Sn合金相比，SLONT 深隆导电胶中使用的是金属粉末导电，这样可以使连接的线分辨率有很大提高，更能适应高的I/O密度。SLONT 深隆SLONT 深隆导电胶的涂膜工艺简单，固化温度低，可以有效地提高工作效率。由于SLONT 深隆SLONT 深隆导电胶基体是高分子材料，可以用在柔性基板上，适应电子产品小型化、轻型化的要求[3~5] 。1994年在柏林召开的第一届电子生产中粘合剂连接技术国际会议（InternationalConference on Adhesive Joining Technology inElectronics Manufacturing）上，就已经指出了SLONT 深隆SLONT 深隆导电胶代替Sn-Pb合金的必然趋势[3] 。 1SLONT 深隆SLONT 深隆导电胶分类 SLONT 深隆SLONT 深隆导电胶可以分为各向同性（ICAs IsotropicConductive Adhesives）和各向异性（ACAs AnisotropicConductive Adhesives）两大类。前者在各个方向有相同的导电性能；后者在XY方向是绝缘的，而在Z方向上是导电的[6~10] 。通过选择不同形状和添加量的填料，可以分别做成各向同性或各向异性SLONT 深隆导电胶。图2为两类SLONT 深隆导电胶连接原理示意。由于组成的不同，SLONT 深隆SLONT 深隆导电胶分为室温固化、中温固化（<150oC）和高温固化（150~300oC）。室温固化需要的时间太长，需数小时到几天，工业上很少应用。高温固化速度快，但在电子工业中，温度高会对器件的性能产生影响，一般避免使用。中温固化一般需数分钟到一小时，应用最多。

导电胶的用途分析

导电胶的用途分析导电胶是一种固化或干燥后具有一定导电性能的胶黏剂,它通常以基体树脂和导电填料即导电粒子为主要组成成分, 通过基体树脂的粘接作用把导电粒子结合在一起, 形成导电通路, 实现被粘材料的导电连接.由于导电胶的基体树脂是一种胶黏剂, 可以选择适宜的固化温度进行粘接, 同时, 由于电子元件的小型化、微型化及印刷电路板的高密度化和高度集成化的迅速发展, 而导电胶可以制成浆料, 实现很高的线分辨率.而且导电胶工艺简单, 易于操作, 可提高生产效率,所以导电胶是替代铅锡焊接, 实现导电连接的理想选择. 1. 导电胶的导电原理导电胶的导电原理重要有两种。第一种是导电粒子间的相互接触，形成导电通路，使导电胶具有导电性，胶层中粒子间的稳定接触是由于导电胶固化或干燥造成的。导电胶在固化或干燥前，导电粒子在胶粘剂中是分离存在的，相互间没有连续接触，因而处于绝缘状态。导电胶固化或干燥后，由于溶剂的挥发和胶粘剂的固化而引起胶粘剂体积的收缩，使导电粒子相互间呈稳定的连续状态，因而表现出导电性。第二种是隧道效应使导电胶中粒子间形成一定的电流通路。当导电粒子中的自由电子的定向运动受到阻碍，这种阻碍可视为一种具有一定势能的势垒。根据量子力学的概念可知，对于一个微观粒子来说，即使其能量小于势垒的能量，它除了有被反射的可能性之外，也有穿过势垒的可能性，微观粒子穿过势垒的现象称为贯穿效应，也可叫做隧道效应。电子是一种微观粒子，因而它具有穿过导电粒子间隔离层阻碍的可能性。电子穿过隔离层几率的大小与隔离层的厚度及隔离层势垒的能量与电子能量的差值有关，厚度和差值越小，电子穿过隔离层几率就越大。当隔离层的厚度小到一定值时，电子就很容易穿过这个薄的隔离层，使导电粒子间的隔离层变为导电层。由隧道效应而产生的导电层可用一个电阻和一个电容来等效。 2.导电胶的分类导电胶种类很多, 按导电方向分为各向同性导电胶（ICAs,Isotropic Conductive Adhesive）和各向异性导电胶（ACAs,Anisotropic Conductive Adhesives）.ICA是指各个方向均导电的胶黏剂, 可广泛用于多种电子领域；ACA则指在一个方向上如Z方向导电, 而在X和Y方向不导电的胶黏剂.一般来说ACA的制备对设备和工艺要求较高, 比较不容易实现, 较多用于板的精细印刷等场合, 如平板显示器（FPDs）中的板的印刷 . 按照固化体系导电胶又可分为室温固化导电胶、中温固化导电胶、高温固化导电胶、紫外光固化导电胶等.室温固化导电胶较不稳定, 室温储存时体积电阻率容易发生变化.高温导电胶高温固化时金属粒子易氧化, 固化时间要求必须较短才能满足导电胶的要求.目前国内外应用较多的是中温固化导电胶（低于150℃）, 其固化温度适中, 与电子元器件的耐温能力和使用温度相匹配, 力学性能也较优异, 所以应用较广泛.紫外光固化导电胶将紫外光固化技术和导电胶结合起来, 赋予了导电胶新的

铜粉

到https://www.360docs.net/doc/a31370885.html, 查阅并下载Collective Volume 3, page 339 ，用碘的丙酮溶液活化（见下文） 1. Ordinary copper bronze does not always give satisfactory results in the Ullmann reaction. More uniform results are obtained if the copper bronze is prepared as suggested by Kleiderer and Adams.1 The copper bronze is treated with 2 l. of a 2% solution of iodine in acetone for 5–10 minutes. The product is then collected on a Büchner funnel, removed, washed by stirring into a slurry with 1 l. of a 1:1 solution of concentrated hydrochloric acid in acetone, and again filtered. The copper iodide dissolves, and the copper bronze remaining is separated by filtration and washed with acetone. It is then dried in a vacuum desiccator. It should be used immediately. Synthesis and Reactivity in Inorganic and Metal-Organic Chemistry Volume 3, Issue 4, 1973 选择语言▼ Translator disclaimer Synthesis of Phosphonium Salts of Mixed Chloro-Bromo Metallate Complexes 1 PreviewDownload full text Access options DOI: 10.1080/00945717308057280 John L. Burmeister a , Joel L. Silver a , Edward T. Weleski Jr.a , Edward E. Schweizer a & Charles M. Kopay a pages 339-358

微电子技术前沿复习(带答案的哦)

微电子前沿复习提纲看一些微电子技术发展的知识 1.请给出下列英文缩写的英文全文，并译出中文： CPLD: Complex Programmable Logic Device复杂可编程逻辑器件 FPGA: Field－Programmable Gate Array 现场可编程门阵列 GAL:generic array logic 通用阵列逻辑 LUT: Look-Up-Table 显示查找表 IP: Intellectual Property 知识产权 SoC: System on Chip 片上系统 2.试述AGC BJT器件实现AGC特性的工作原理; 试说明为什么 AGC BJT的工作频率范围受限? AGC 即自动增益控制（Automatic Gain Control） ? AGC BJT器件实现AGC特性的工作原理：当输入增加时，输出会同时增加，我们可利用双极型晶体管的大注入效应和大电流下的基区扩展--kirk效应，衰减增益，使放大系数降低，则达到了稳定输出的目的。 ?工作频率范围受限原因： 1) 、自动增益控制特性与频率特性是相矛盾，实现AGC需要基区展宽，而器件的工作频率与基区宽度的平方成反比，要实现大范围的自动增益控制，要求宽基区，使得工作频率范围受限。 2) 、实现AGC要求基区大注入,基区掺杂浓度低时，易于发生大注入效应，而基区掺杂浓度动愈低，器件高频噪声愈差，使得工作频率范围受限。 3.为什么双栅MOSFET具有良好的超高频(UHF)特性？双栅MOSFET结构如图： 1) 、双栅MOS的端口 Gl靠近源极，对应的基区宽度短，加高频信号，称信号栅，可以实现超高频。 G2靠近漏极，对应的基区宽度较宽，有良好的AGC性能，加固定偏置或AGC电压，作增益控制栅。 2) 、它通过第二个栅极G2交流接地, 可在第一个栅极G1和漏极D之间起到有效的静电屏蔽作用, 从而使得栅极与漏极之间的反馈电容(是Miller电容)大大减小，则提高了频率。 4.为什么硅栅、耐熔金属栅能实现源漏自对准，而铝栅不行？实现

导电胶的应用和研究1.导电胶的概述导电胶是一种固化或干燥后

导电胶的应用和研究 1．导电胶的概述导电胶是一种固化或干燥后具有一定导电性能的胶黏剂,它通常以基体树脂和导电填料即导电粒子为主要组成成分, 通过基体树脂的粘接作用把导电粒子结合在一起, 形成导电通路, 实现被粘材料的导电连接。由于导电胶的基体树脂是一种胶黏剂, 可以选择适宜的固化温度进行粘接, 如环氧树脂胶黏剂可以在室温至150℃固化, 远低于锡铅焊接的200℃以上的焊接温度, 这就避免了焊接高温可能导致的材料变形、电子器件的热损伤和内应力的形成。同时, 由于电子元件的小型化、微型化及印刷电路板的高密度化和高度集成化的迅速发展, 铅锡焊接的0.65mm的最小节距远远满足不了导电连接的实际需求, 而导电胶可以制成浆料, 实现很高的线分辨率。而且导电胶工艺简单, 易于操作, 可提高生产效率, 也避免了锡铅焊料中重金属铅引起的环境污染。所以导电胶是替代铅锡焊接, 实现导电连接的理想选择。目前导电胶已广泛应用于液晶显示屏（LCD）、发光二极管（LED）、集成电路(IC)芯片、印刷线路板组件(PCBA)、点阵块、陶瓷电容、薄膜开关、智能卡、射频识别等电子元件和组件的封装和粘接, 有逐步取代传统的锡焊焊接的趋势。 2. 导电胶的分类及组成 2.1 导电胶的分类导电胶种类很多, 按导电方向分为各向同性导电胶（ICAs，Isotropic Conductive Adhesive）和各向异性导电胶（ACAs，Anisotropic Conductive Adhesives）。ICA是指各个方向均导电的胶黏剂, 可广泛用于多种电子领域；ACA则指在一个方向上如Z方向导电, 而在X和Y方向不导电的胶黏剂。一般来说ACA的制备对设备和工艺要求较高, 比较不容易实现, 较多用于板的精细印刷等场合, 如平板显示器（FPDs）中的板的印刷。按照固化体系导电胶又可分为室温固化导电胶、中温固化导电胶、高温固化导电胶、紫外光固化导电胶等。其中uninwell International只从收购Breakover-quick以后，成为导电胶全球产品线最齐全的企业集团，产品涵盖室温固化导电胶、中温固化导电胶、高温固化导电胶、紫外光固化导电胶等。室温固化导电胶较不稳定, 室温储存时体积电阻率容易发生变化。高温导电胶高温固化时金属粒子易氧化, 固化时间要求必须较短才能满足导电胶的要求。目前国内外应用较多的是中温固化导电胶（低于150℃）, 其固化温度适中, 与电子元器件的耐温能力和使用温度相匹配, 力学性能也较优异, 所以应用较广泛。紫外光固化导电胶将紫外光固化技术和导电胶结合起来, 赋予了导电胶新的性能并扩大了导电胶的应用范围, 可用于液晶显示电致发光等电子显示技术上, 国外从上世纪九十年代开始研究,其中uninwell International的BQ-6999系列紫外光固化导电银胶属于行业首创，得到客户的普遍认可和高端客户的大力追捧。 2.2导电胶的组成导电胶主要由树脂基体、导电粒子和分散添加剂、助剂等组成。目前市场上使用的导电胶大都是填料型。填料型导电胶的树脂基体, 原则上讲, 可以采用各种胶勃剂类型的树脂基体, 常用的一般有热固性胶黏剂如环氧树脂、有机硅树脂、聚酰亚胺树脂、酚

微电子封装复习题

电子封装是指将具有一定功能的集成电路芯片，放置在一个与之相适应的外壳容器中，为芯片提供一个稳定可靠的工作环境；同时，封装也是芯片各个输出、输入端的向外过渡的连接手段，以及起将器件工作所产生的热量向外扩散的作用，从而形成一个完整的整体，并通过一系列的性能测试、筛选和各种环境、气候、机械的试验，来确保器件的质量，使之具有稳定、正常的功能。从整个封装结构讲，电子封装包括一级封装、二级封装和三级封装。芯片在引线框架上固定并与引线框架上的管脚或引脚的连接为一级封装；管脚或引脚与印刷电路板或卡的连接为二级封装；印刷电路板或卡组装在系统的母板上并保证封装各组件相对位置的固定、密封、以及与外部环境的隔离等为三级封装。前工程：从整块硅圆片入手，经过多次重复的制膜、氧化、扩散，包括照相制版和光刻等工序，制成三极管、集成电路等半导体组件卫电极等，开发材料的电子功能，以实现所要求的元器件特性。后工程：从由硅圆片切分好的一个一个的芯片入手，进行装片、固定、键合连接、塑料灌封、引出接线端子、按印检查等工序，完成作为器件、部件的封装体，以确保元器件的可靠性并便于与外电路连接。 ?环保和健康的要求 ?国内外立法的要求 ?全球无铅化的强制要求 1、无铅钎料的熔点较高。比Sn37Pb提高34~44 oC。高的钎焊温度使固/液界面反应加剧。 2 、无铅钎料中Sn含量较高。（SnAg中96.5% Sn ，SnPb中63%Sn），因为Pb不参与固/液和固/固界面反应，高Sn含量使固/液、固/固界面反应均加速。 3 小尺寸钎料在大电流密度的作用下会导致电迁移的问题。

(1) 无毒化，无铅钎料中不含有毒、有害及易挥发性的元素 (2) 低熔点，无铅钎料的熔点应尽量接近传统的Sn-Pb 共晶钎料的熔点(183℃)，熔化温度间隔愈小愈好。 (3) 润湿性，无铅钎料的润湿铺展性能应达到Sn-Pb 共晶钎料的润湿性，从而易于形成良好的接头。 (4) 力学性能，无铅钎料应具有良好的力学性能，焊点在微电子连接中一个主要作用是机械连接。 (5) 物理性能，作为微电子器件连接用的无铅钎料，应具有良好的导电性、导热性、延伸率，以免电子组件上的焊点部位因过热而造成损伤，从而提高微电子器件的可靠性。 (6) 成本，从Sn-Pb 钎料向无铅钎料转化，必须把成本的增加控制在最低限度。因此应尽量减少稀有金属和贵重金属的含量，以降低成本。电子元器件封装集成度的迅速提高，芯片尺寸的不断减小以及功率密度的持续增加，使得电子封装过程中的散热、冷却问题越来越不容忽视。而且，芯片功率密度的分布不均会产生所谓的局部热点，采用传统的散热技术已不能满足现有先进电子封装的热设计、管理与控制需求，它不仅限制了芯片功率的增加，还会因过度冷却而带来不必要的能源浪。电子封装热管理是指对电子设备的耗热元件以及整机或系统采用合理的冷-~IJl 散热技术和结构设计优化，对其温度进行控制，从而保证电子设备或系统正常、可靠地工作。热阻由于热导方程与欧姆定律形式上的相似性，可以用类似于电阻的表达式来定义热阻式中，?T 是温差，q 为芯片产生的热量。该式适用于各种热传递形式的计算。 1、具有极高耐热性 2、具有极高吸湿性 3、具有低热膨胀性 4、具有低介电常数特性电解铜箔是覆铜板(CCL)及印制电路板(PCB)制造的重要的材料。电解铜箔生产工序简单，主要工序有三道：溶液生箔、表面处理和产品分切。 q T R th ?=
